ГОСТ 4035-63. Государственный стандарт Союза ССР. Гвозди формовочные круглые. Конструкция и размеры

(утв. и введен в действие Постановлением Госстандарта СССР от 06.08.1963 № 573)

(ред. от 01.12.1987)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГВОЗДИ ФОРМОВОЧНЫЕ КРУГЛЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Round moulding nails. Construction and dimensions

1. Разработан и внесен Министерством черной металлургии СССР.

Исполнители: К.Г. Залялютдинов; Б.М. Ригмант; В.Г. Вильде; Р.В. Жирова.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов, мер и измерительных приборов СССР от 06.08.63 № 573.

3. Взамен ГОСТ 4035-48.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 283-75	2

5. Срок действия продлен до 01.01.96 Постановлением Госстандарта от 15.05.85 № 1358.

6. Переиздание (январь 1988 г.) с Изменениями № 1, 2, утвержденными в ноябре 1980 г., декабре 1987 г. (ИУС 2-81, 4-88).

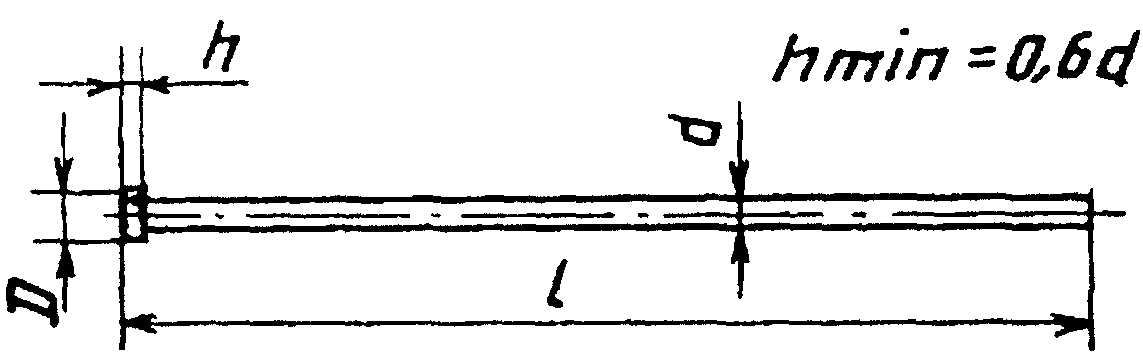

1. Конструкция и размеры формовочных гвоздей должны соответствовать указанным на чертеже и в таблице.

Диаметр стержня d	Длина гвоздя l	Наименьший диаметр головки D
1,2	50	2,0
1,4	60	2,5
	70
1,6	80	2,8
	100
1,8	120	3,2
	150

Условное обозначение гвоздей с диаметром стержня 1,6 мм и длиной 100 мм:

(Измененная редакция, Изм. № 1).

2. Технические требования на гвозди — по ГОСТ 283-75.

3. Теоретическая масса гвоздей указана в справочном Приложении.

(Введен дополнительно, Изм. № 1).

Справочное

Размер гвоздей d \times l, мм	Масса 1000 гвоздей, кг, \approx
1,2 \times 50	0,442
1,4 \times 60	0,722
1,4 \times 70	0,843
1,6 \times 80	1,29
1,6 \times 100	1,59
1,8 \times 120	2,37
1,8 \times 150	3,17

(Измененная редакция, Изм. № 1, 2).

---
