ГОСТ 3884-77*. Государственный стандарт Союза ССР. Контакт-детали для коммутационных электрических аппаратов. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 3884-77Действующий акт

(утв. Постановлением Госстандарта СССР от 03.02.1977 № 287)

(ред. от 01.06.1987)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 3 февраля 1977 г. № 287

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНТАКТ-ДЕТАЛИ ДЛЯ КОММУТАЦИОННЫХ ЭЛЕКТРИЧЕСКИХ АППАРАТОВ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Contacts for electrical commutation apparates. Construction and dimensions

ГОСТ 3884-77*

Группа Е76

ОКП 34 9811

Взамен ГОСТ 3884-67

Постановлением Государственного комитета стандартов Совета Министров СССР от 3 февраля 1977 г. № 287 cрок введения установлен с 01.01.1978.

Ограничение срока действия снято по Протоколу № 2-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93).

Переиздание (июнь 1998 г.) с Изменениями № 1, 2, утвержденными в мае 1978 г., июне 1987 г. (ИУС 7-78, 10-87).

1. Настоящий стандарт распространяется на коммутирующие электрические контакт-детали (далее — контакты), содержащие серебро, изготовляемые методом твердофазного спекания, предназначенные для применения в электрических коммутационных аппаратах для замыкания и размыкания электрических цепей напряжением до 1000 В.

2. Контакты должны изготавливаться следующих типов:

ПП — с плоской рабочей и нерабочей поверхностями;

ПР — с плоской рабочей поверхностью и с рельефом для сварки (сферическим или цилиндрическим) со стороны нерабочей поверхности;

ПШ — с плоской рабочей поверхностью и с коническим шипом на нерабочей поверхности;

СС — со сферической рабочей и сферической нерабочей поверхностями;

СП — со сферической рабочей поверхностью и плоской нерабочей поверхностью;

СШ — со сферической рабочей поверхностью и коническим шипом на нерабочей поверхности;

СР — со сферической рабочей поверхностью и рельефом для сварки (сферическим или цилиндрическим) на нерабочей поверхности;

ПуП — с усеченной плоской рабочей поверхностью и плоской нерабочей поверхностью;

ПуШ — с усеченной плоской рабочей поверхностью и коническим шипом на нерабочей поверхности;

ПуР — с усеченной плоской рабочей поверхностью и рельефом для сварки (сферическим или цилиндрическим) на нерабочей поверхности;

ЦП — с цилиндрической рабочей поверхностью и плоской нерабочей поверхностью;

ЦШ — с цилиндрической рабочей поверхностью и коническим шипом на нерабочей поверхности;

ЦР — с цилиндрической рабочей поверхностью и рельефом для сварки (сферическим или цилиндрическим) на нерабочей поверхности;

ЦуП — с усеченной цилиндрической рабочей поверхностью и плоской нерабочей поверхностью;

ЦуШ — с усеченной цилиндрической рабочей поверхностью и коническим шипом на нерабочей поверхности;

ЦуР — с усеченной цилиндрической рабочей поверхностью и рельефом для сварки (сферическим или цилиндрическим) на нерабочей поверхности.

3. Марки контактов — по Приложению 3.

(Измененная редакция, Изм. № 2).

4. Конструкция и размеры контактов должны соответствовать указанным на черт. 1 - 22 и в табл. 1 - 3.

Высоту Н выбирают в интервале от 0,8 до 5 мм через каждую десятую долю миллиметра.

Тип ПП

рис. 1

Черт. 1

Тип ПР

рис. 2

Черт. 2

Тип ПШ

рис. 3

Черт. 3

Тип СП

рис. 4

Черт. 4

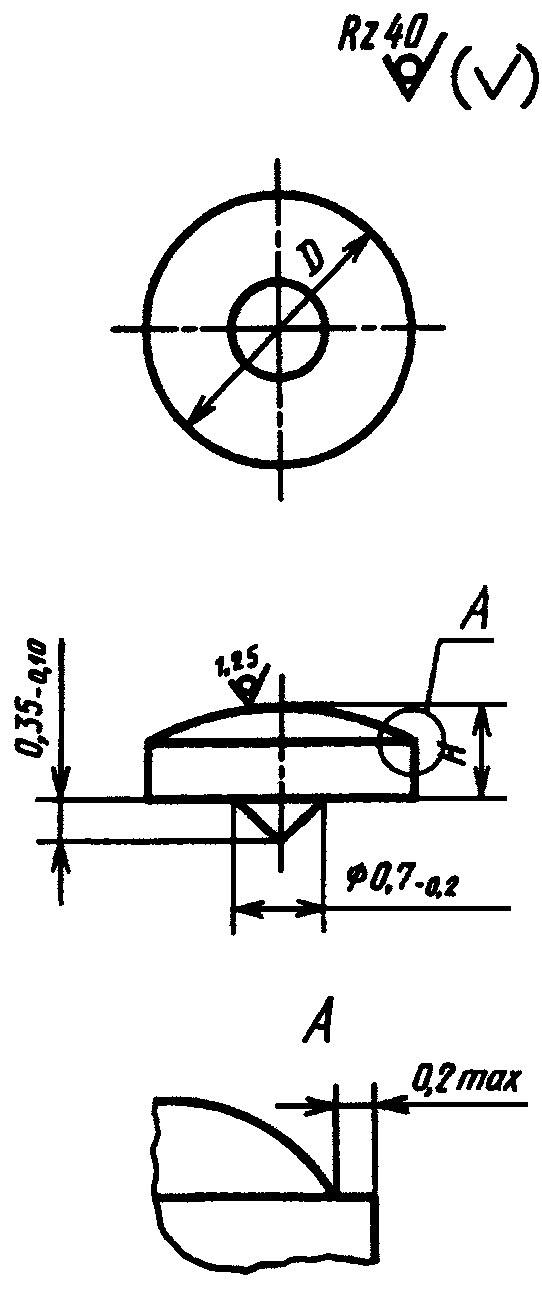

Тип СШ

рис. 5

Черт. 5

Тип СР

рис. 6

Черт. 6

Тип СС

рис. 7

Черт. 7

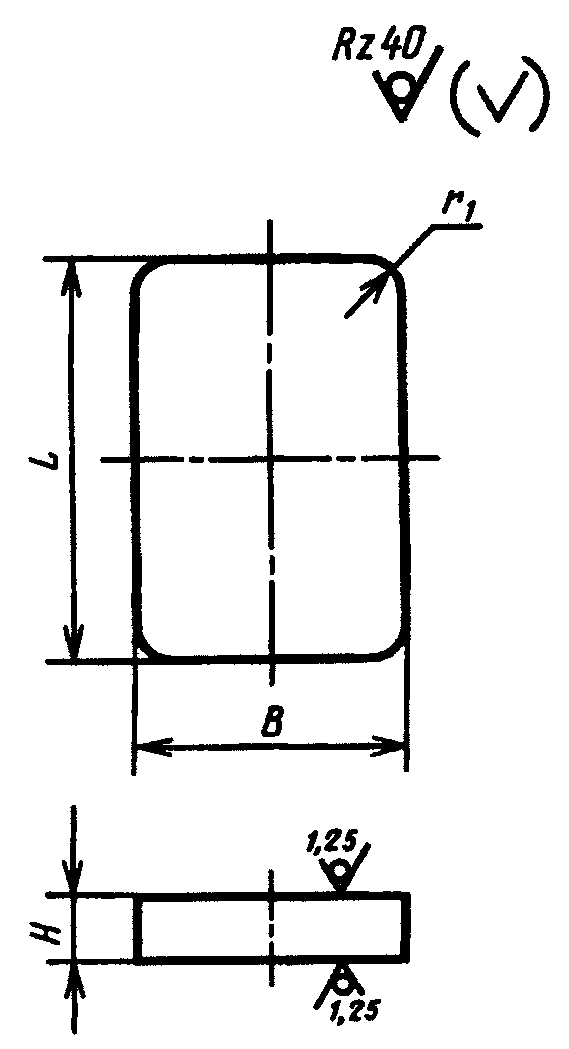

Тип ПП

рис. 8

Черт. 8

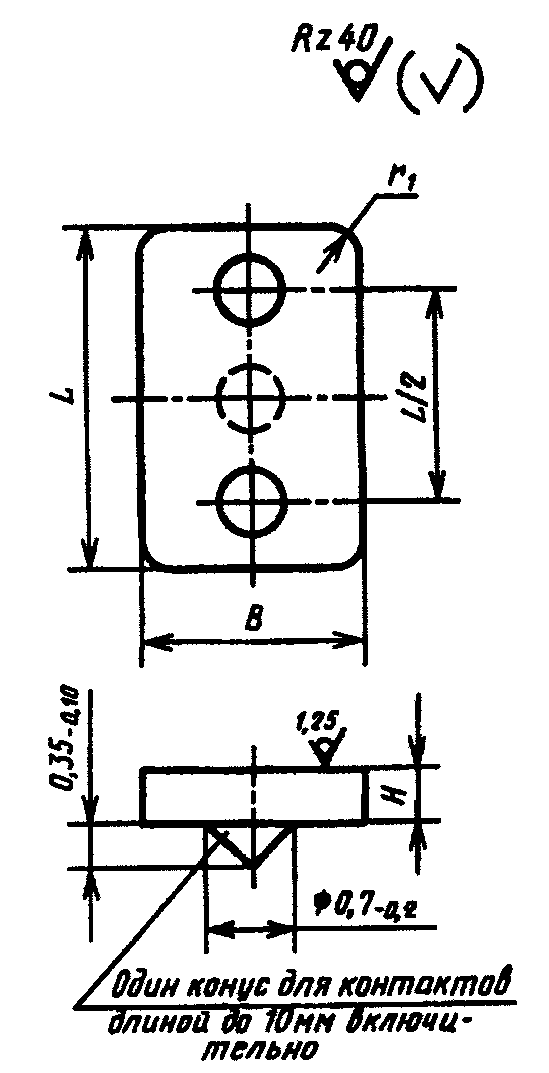

Тип ПШ

рис. 9

Черт. 9

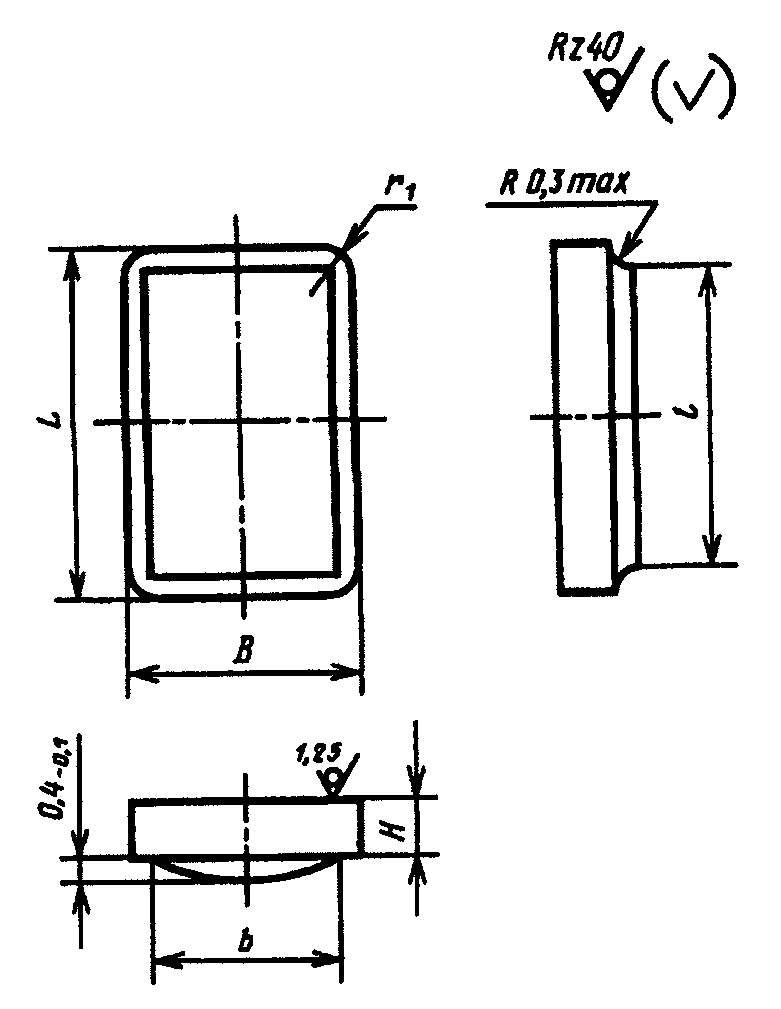

Тип ПР

рис. 10

Черт. 10

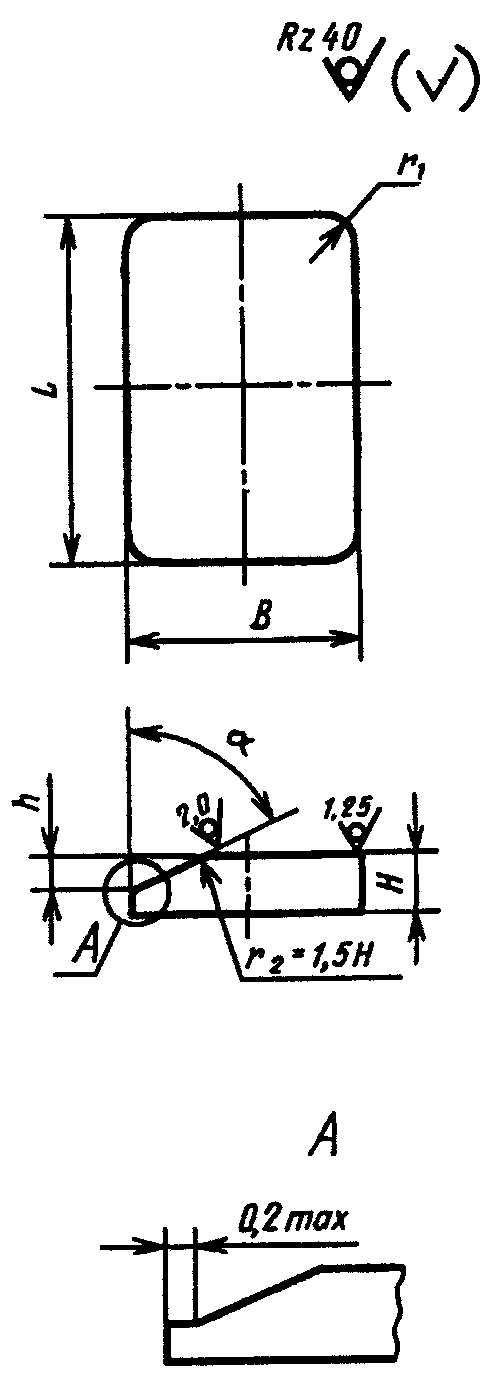

Тип ПуП

рис. 11

Черт. 11

Примечание. Угол \alpha выбирают равным 60 или 75° с предельными отклонениями \pm 5°.

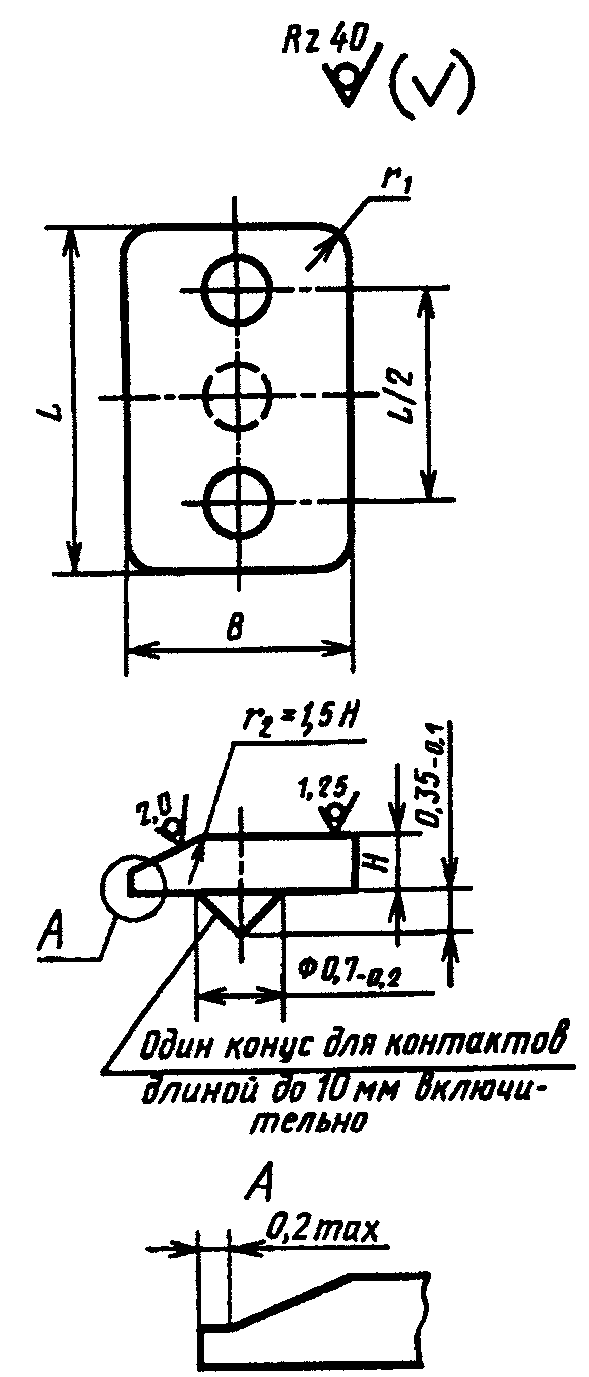

Тип ПуШ

рис. 12

Черт. 12

Тип ПуР

рис. 13

Черт. 13

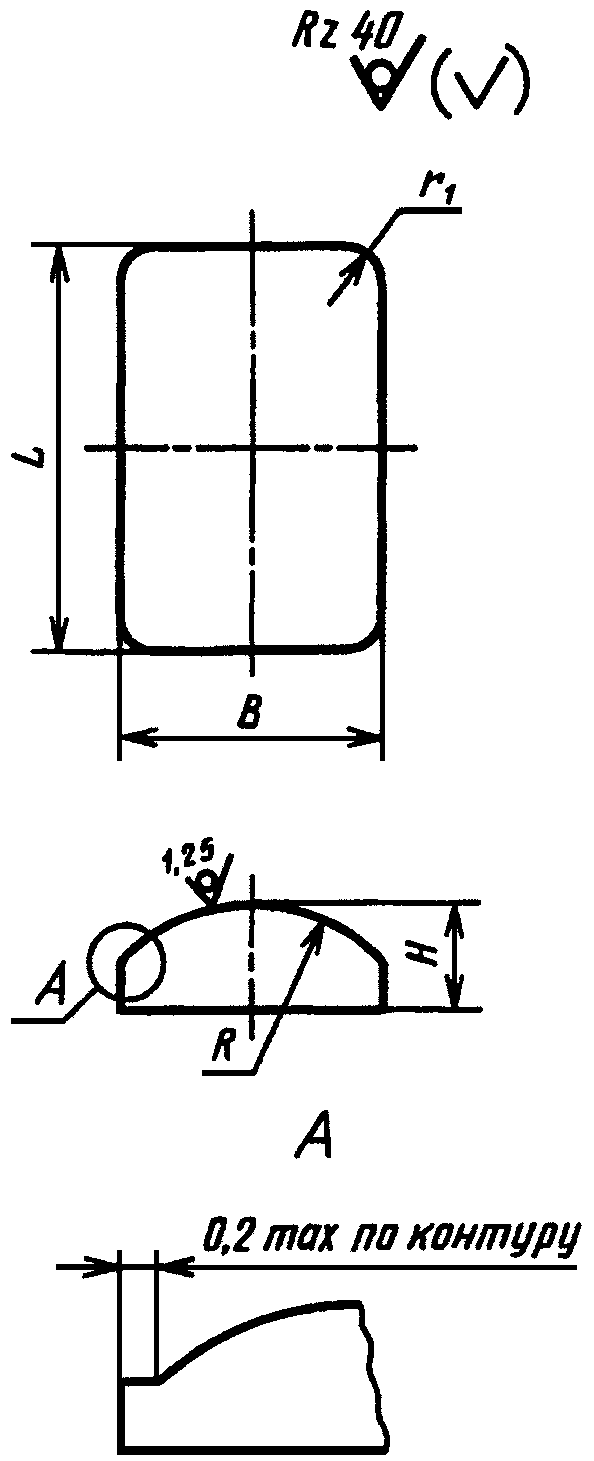

Тип ЦП

рис. 14

Черт. 14

Тип ЦШ

рис. 15

Черт. 15

Тип ЦР

рис. 16

Черт. 16

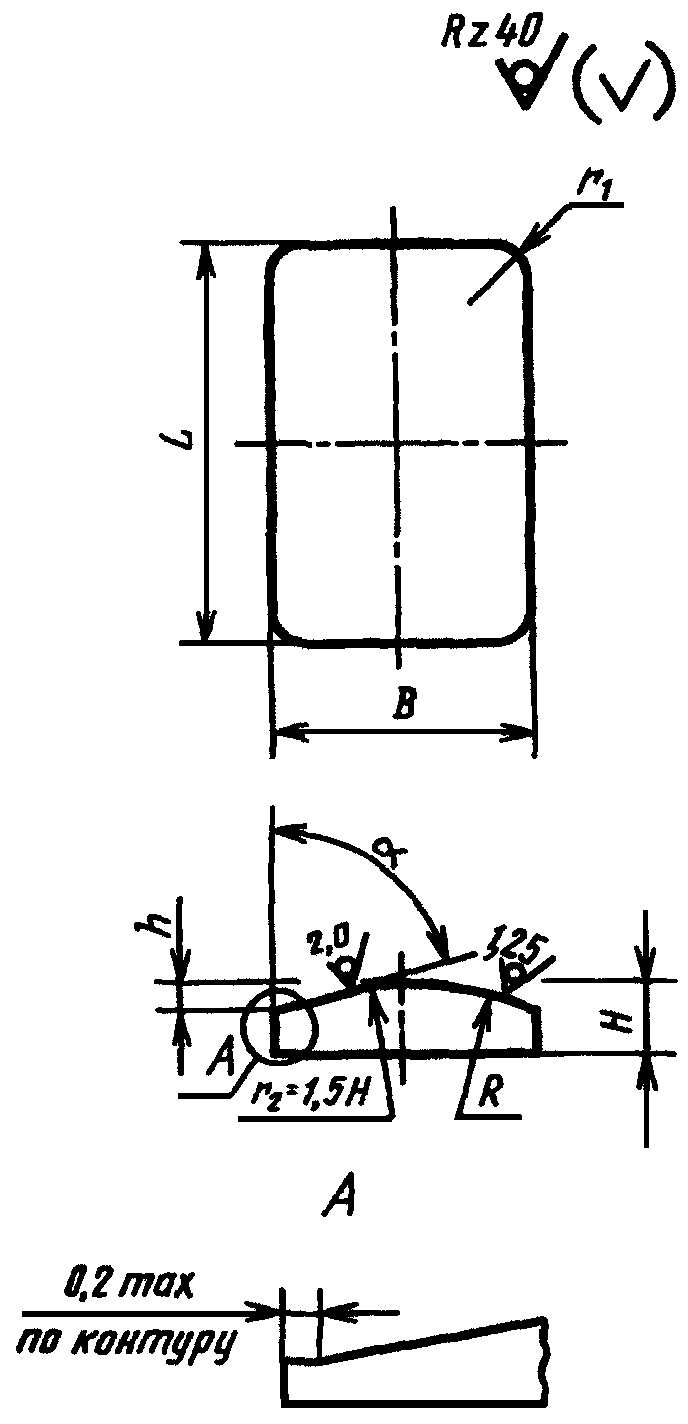

Тип ЦуП

рис. 17

Черт. 17

Примечание. Угол \alpha выбирают равным 60 или 75° с предельными отклонениями \pm 5°.

Тип ЦуШ

рис. 18

Черт. 18

Тип ЦуР

рис. 19

Черт. 19

Тип СП

рис. 20

Черт. 20

Тип СШ

рис. 21

Черт. 21

Тип СР

рис. 22

Черт. 22

Таблица 1

D	R	d
3	2,8	1,8
4	4,5	2,8
5	7,0	3,5
6	10,0	4,0
7	12,0	4,8
8	16,0	5,5
9	20,0	6,3
10	25,0	7,0
11	30,0	7,6
12	36,0	8,3
14	50,0	-
	16	70,0
18	80,0
20	100,0
22	120,0
25	160,0

Таблица 2

L	В	R	r	r 1	l	b
4	3	2,8	4,5	0,5	2,8	1,8
	4	4,5	4,5		2,5	2,5
	5	7,0	7,0		2,4	3,6
	6	10,0	10,0		2,3	4,2
	7	12,0	12,0		-	-
	8	16,0	16,0		-
5	3	2,8	7,0		3,8	1,8
	4	4,5	7,0		3,6	2,6
	5	7,0	10,0		3,2	3,2
	6	10,0	10,0		3,0	4,0
	7	12,0	12,0		2,8	5,4
	8	16,0	16,0		-	-
	9	20,0	20,0
	10	25,0	25,0
6	4	4,5	10		4,8	2,2
	5	7,0			4,4	3,2
	6	10,0			3,9	3,9
	7	12,0	12,0		3,7	4,8
	8	16,0	16,0		3,6	5,8
	9	20,0	20,0		-	-
	10	25,0	25,0
	12	36,0	36,0
7	4	4,5	12,0		6,0	2,5
	5	7,0			5,6	3,6
	6	10,0			5,0	3,9
	7	12,0			4,5	4,5
	8	16,0	16,0		4,3	4,8
	9	20,0	20,0		-	-
	10	25,0	25,0
	12	36,0	36,0
	14	45,0	45,0
	16	65,0	65,0
	18	80,0	80,0
8	4	4,5	16,0		6,4	2,4
	5	7,0			6,0	3,2
	6	10,0			5,6	3,6
	7	12,0			5,3	4,5
	8	16,0			5,0	5,0
	10	25,0	25,0		4,8	5,3
	12	36,0	36,0		-	-
	14	45,0	45,0
	16	65,0	65,0
	18	80,0	80,0
	20	100,0	100,0
9	5	7,0	20,0		7,2	3,0
	6	10,0			7,0	3,5
	7	12,0			6,8	4,5
	8	16,0			6,6	5,0
	10	25,0	25,0		6,4	6,0
	12	36,0	36,0		-	-
	14	45,0	45,0
	16	65,0	65,0
	18,0	80,0	80,0
	20,0	100,0	100,0
10	5	7,0	25,0		8,0	3,0
	6	10,0			7,0	3,6
	7	12,0			7,2	4,2
	8	16,0			6,8	4,8
	10	25,0			6,5	6,5
	12	36,0	36,0		6,4	7,5
	14	45,0	45,0		-	-
	16	65,0	65,0
	18	80,0	80,0
	20	100,0	100,0
11	6	10,0	36,0	1,0	8,3	3,6
	7	12,0			8,0	4,2
	8	16,0			7,8	4,8
	10	25,0	45,0		7,6	6,5
	12	36,0			7,3	7,8
	14	45,0			-	-
	16	65,0	65,0
	18	80,0	80,0
	20	100,0	100,0
	22	120,0	120,0
12	6	10,0	36,0		9,3	3,6
	7	12,0			9,0	4,2
	8	16,0			8,8	4,8
	10	25,0	45,0		8,3	6,5
	12	36,0			8,0	8,0
	14	45,0			7,8	9,6
	16	65,0	65,0		-	-
	18	80,0	80,0
	20	100,0	100,0
	22	120,0	120,0
13	7	12,0	45,0		9,6	4,2
	8	16,0			9,3	5,0
	10	25,0			9,1	6,5
	12	36,0			8,8	8,0
	14	45,0			8,6	9,6
	16	65,0	65,0		-	-
	18	80,0	80,0
	20	100,0	100,0
	22	120,0	120,0
14	7	12,0	45,0		10,0	4,0
	8	16,0			9,8	5,2
	10	25,0			9,6	5,6
	12	36,0			9,2	7,2
	14	45,0			8,8	8,8
	16	65,0	65,0		8,4	9,6
	18	80,0	80,0		-	-
	20	100,0	100,0
	22	120,0	120,0
	25	160,0	160,0
	28	200,0	200,0
16	8	16,0	65,0		12,8	4,8
	10	25,0			12,0	6,0
	12	36,0			11,0	8,0
	14	45,0			10,0	10,0
	16	65,0			-	-
	20	100,0	100,0
	22	120,0	120,0
	25	160,0	160,0
	28	200,0	200,0
	32	250,0	250,0
20	10	25,0	100,0
	12	36,0
	14	45,0
	16	65,0
	20	100,0
	22	120,0	120,0
	25	160,0	160,0
	28	200,0	200,0
	32	250,0	250,0
	36	330,0	330,0
	40	400,0	400,0
25	12	36,0	160,0	2,0
	16	65,0
	20	100,0
	25	160,0
	32	250,0	250,0
	36	330,0	330,0
	40	400,0	400,0
30	10	25,0	250,0
	12	36,0
	16	65,0
	18	75,0
	20	100,0
	25	160,0
	32	250,0
	36	330,0	330,0
	40	400,0	400,0
32	10	25,0	250,0
	12	36,0
	16	65,0
	18	75,0
	20	100,0
	25	160,0
	32	250,0
	36	330,0	330,0
	40	400,0	400,0
40	14	45,0	400
	16	65,0
	20	100,0
	25	160,0
	32	250,0
	40	400,0
50	14	45,0	630
	16	65,0
	20	100,0
	25	160,0
	32	250,0
	36	330,0
	40	400,0

Таблица 3

Зависимость высоты уклона h от высоты Н
у прямоугольных контактов

Размеры в мм

Типы контактов	Н	h (пред. откл. +/- 0,15)
ПуП; ПуШ, ПуР	От 1,6 до 1,8 включ. « 2,0 » 2,2 « » 2,5 « 3,0 » « 3,5 » 4,0 « » 4,4 « 5,0 »	0,8 1,0 1,2 1,6 2,0
ЦуП; ЦуШ, ЦуР	От 1,4 до 1,6 включ. « 1,8 » 2,0 « » 2,2 « 2,5 » « 3,0 » 3,5 « » 4,0 и более	0,6 0,8 1,0 1,2 1,6

(Измененная редакция, Изм. № 1, 2).

5. Предельные отклонения на размеры контактов должны соответствовать указанным в табл. 4.

Таблица 4

Предельные отклонения на размеры контактов типов ПП, ПР, ПШ,
СП, СС, СШ, СР, ПуП, ПуШ, ПуР, ЦП, ЦШ, ЦР, ЦуП, ЦуШ и ЦуР

L, В, l, b		H, H 1		R, r		r 1		D		d
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
От 1,8 до 9	-0,2	От 0,8 до 1,8	-0,15	От 2,8 до 4,5	-1	0,5	+/- 1,0	От 3 до 11	-0,2	1,8	-0,20
Св.9 до 20	-0,3	Св. 1,8 до 2,4	-0,20	Св. 4,5 до 12,0	-2	1,0	+/- 0,2	Св.11 до 25	-0,3	2,8	-0,25
Св.20 до 50	-0,4	Св. 2,4 до 5,0	-0,25	Св. 12,0 до 30,0	-3	2,0	+/- 0,5	-	-	От 3,5 до 5,5	-0,30
				Св. 30,0 до 50,0	-5					От 6,3 до 8,3	-0,35
				Св. 50,0 до 80,0	-8
				Св. 80,0 до 160,0	-10
				Св. 160,0 до 330,0	-15
				Св. 330,0 до 400,0	-20
				Св. 400,0 до 630,0	-25

(Измененная редакция, Изм. № 1).

6. Контакты типа ПП, имеющие подслой, должны иметь на рабочей поверхности отличительную метку, указанную на черт. 23.

рис. 23

Черт. 23

7. Условное обозначение поверхности контакта должно соответствовать указанным в Приложении 1.

8. Структура условного обозначения контакта должна соответствовать приведенной в Приложении 2.

Пример условного обозначения круглого контакта марки КМК-А30, типа СС, диаметром 8 и высотой 1,6 мм:

Контакт КМК-А3О ТУ 16 685.020-85 СС 08 16 ГОСТ 3884-77

(Измененная редакция, Изм. № 2).

Приложение 1
Обязательное

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ПОВЕРХНОСТЕЙ КОНТАКТА

Рабочая поверхность		Нерабочая поверхность
Наименование	Обозначение	Наименование	Обозначение
Плоская Плоская с усеченной стороной Цилиндрическая Цилиндрическая с усеченной стороной Сферическая	П Пу Ц Цу С	Плоская Плоская с коническим шипом С рельефом для сварки (сферическим или цилиндрическим) Сферическим	П Ш Р С

Приложение 2

Обязательное

СТРУКТУРА
УСЛОВНОГО ОБОЗНАЧЕНИЯ ТИПА И РАЗМЕРОВ КОНТАКТА

а) Круглый контакт

Х X X XX XX ГОСТ

					Условное обозначение марки контакта по НТД
					Обозначение рабочей поверхности (см. Приложение 1)
					Обозначение нерабочей поверхности (см. Приложение 1)
					Диаметр D в миллиметрах <*>
					Высота Н в десятых долях миллиметра <*>
					Обозначение настоящего стандарта

б) Прямоугольный контакт

Х XX<**> X XX XX XX ГОСТ

						Условное обозначение марки контакта по НТД
						Обозначение рабочей поверхности (см. Приложение 1)
						Обозначение нерабочей поверхности (см. Приложение 1)
						Длина L в миллиметрах <*>
						Ширина В в миллиметрах <*>
						Высота H в десятых долях миллиметра <*>
						Обозначение настоящего стандарта

<*> Однозначные размеры величин дополняются до двузначных нулем перед значащей цифрой.

<**> Два знака только при усеченной поверхности.

Приложение 2. (Измененная редакция, Изм. № 2).

Приложение 3

Справочное

МАРКИ КОНТАКТОВ

Контакты изготовляют следующих марок: КМК-А00; КМК-А10м; КМК-А10мс0,15; КМК-А10мс0,20; КМК-А10мдс0,15; КМК-А10мдс0,20; КМК-А30; КМК-А30м; КМК-А30мд; КМК-А30мн; КМК-А31; КМК-А31м; КМК-А32; КМК-А32н; КМК-А33мд; КМК-А33мдМ; КМК-А34; КМК-А36; КМК-А37; КМК-А40; КМК-А41; КМК-А41н; КМК-А44м; КМК-А44мдМ; КМК-А50; КМК-МКТ Нб.

Примечание. В технически обоснованных случаях по согласованию изготовителя с потребителем допускается изготовление контактов других марок.

Приложение 3. (Введено дополнительно, Изм. № 2).
