Утвержден и введен в действие Постановлением Госстандарта СССР от 24 марта 1989 г. № 664

Дата введения

ИНФОРМАЦИОННЫЕ ДАННЫЕ

3. Срок проверки — 1999 г.; периодичность проверки — 10 лет.

4. Взамен ГОСТ 24.101-80, ГОСТ 24.102-80, РД 50-617-86.

5. Ссылочные нормативно-технические документы

Пояснения терминов, применяемых в настоящем стандарте, приведены в Приложении 1.

1. ВИДЫ И НАИМЕНОВАНИЕ ДОКУМЕНТОВ

1.1. Состав видов документов, разрабатываемых на стадии «Исследование и обоснование создания АС» определяют в соответствии с разд. 3 ГОСТ 24.601, исходя из требуемых результатов выполнения данной стадии.

1.2. На стадии «Техническое задание» разрабатывают Техническое задание (ТЗ) на создание автоматизированной системы в соответствии с требованиями ГОСТ 34.602.

Допускается разрабатывать частные ТЗ на отдельные системы (подсистемы, комплексы задач, программно-технические комплексы, компоненты технического и программного обеспечений и т. п.).

1.3. Виды документов, разрабатываемых на стадиях «Эскизный проект», «Технический проект», «Рабочая документация», приведены в табл. 1.

1.3.1. Наименования конкретных документов, разрабатываемых при проектировании системы в целом или ее части, приведены в табл. 2.

<*> Документы, код которых установлен в соответствии с требованиями стандартов ЕСКД.

Примечания. 1. В таблице приняты следующие обозначения: ЭП — эскизный проект; ТП — технический проект; РД — рабочая документация; ОР — общесистемные решения; ОО — решения по организационному обеспечению; ТО — решения по техническому обеспечению; ИО — решения по информационному обеспечению; ПО — решения по программному обеспечению; МО — решения по математическому обеспечению.

2. Знак Х — означает принадлежность к проектно-сметной или эксплуатационной документации.

3. Номенклатуру документов одного наименования устанавливают в зависимости от принятых при создании системы проектных решений.

4. Код (обозначение) документов, отмеченных в графе «Принадлежность к проектно-сметной документации» знаком Х, может быть установлен по требованиям стандартов СПДС.

(Измененная редакция, Изм. № 1).

1.3.2. Виды документов на программные средства, используемые при создании АС (ее частей), — по ГОСТ 19.101.

1.3.3. Виды документов на технические средства, используемые при создании АС (ее частей), — по ГОСТ 2.102 и по ГОСТ 2.601 в части эксплуатационных документов.

1.3.4 В зависимости от применяемых методов проектирования и специфики создаваемых АС допускается:

1. разрабатывать групповые и базовые документы в соответствии с разд. 1, 3, 4, 6 ГОСТ 2.113;

2. выпускать документы отдельными самостоятельными частями, соответствующими разделам основного документа;

3. расширять номенклатуру документов, установленную настоящим стандартом.

1.4 На стадии «Ввод в действие» разрабатывают следующие организационно-распорядительные документы:

1. акт завершения работ;

2. акт приемки в опытную эксплуатацию;

3. акт приемки в промышленную эксплуатацию;

4. план-график работ;

5. приказ о составе приемочной комиссии;

6. приказ о проведении работ;

7. программа работ;

8. протокол испытаний;

9. протокол согласования.

2. КОМПЛЕКТНОСТЬ ДОКУМЕНТАЦИИ

2.1. Перечень наименований разрабатываемых документов и их комплектность на систему и ее части должен быть определен в техническом задании на создание автоматизированной системы (подсистемы).

Примечание. Комплектность проектно-сметных документов определяют в соответствии с правилами, установленными системой проектной документации для строительства (ОПДС).

2.2 На каждый комплект должна быть составлена ведомость документов.

2.3. Комплектность документации, обеспечивающей разработку, изготовление, приемку и монтаж технических средств, — по ГОСТ 2.102. Комплектность эксплуатационной документации на эти средства — по ГОСТ 2.601.

2.4. Комплектность документации на программные средства вычислительной техники — по ГОСТ 19.101.

2.5. При самостоятельной разработке части системы документы на нее комплектуют в соответствии с требованиями настоящего стандарта.

3. ОБОЗНАЧЕНИЯ ДОКУМЕНТОВ

3.1. Каждому разработанному документу должно быть присвоено самостоятельное обозначение. Документ, выполненный на разных носителях данных, должен иметь одно обозначение. К обозначению документов, выполненных на машинных носителях, добавляют букву «М».

Заимствованным документам сохраняют ранее присвоенные обозначения.

3.2. Настоящие правила не распространяются на документы, правила обозначения которых регламентированы государственными стандартами других систем документации.

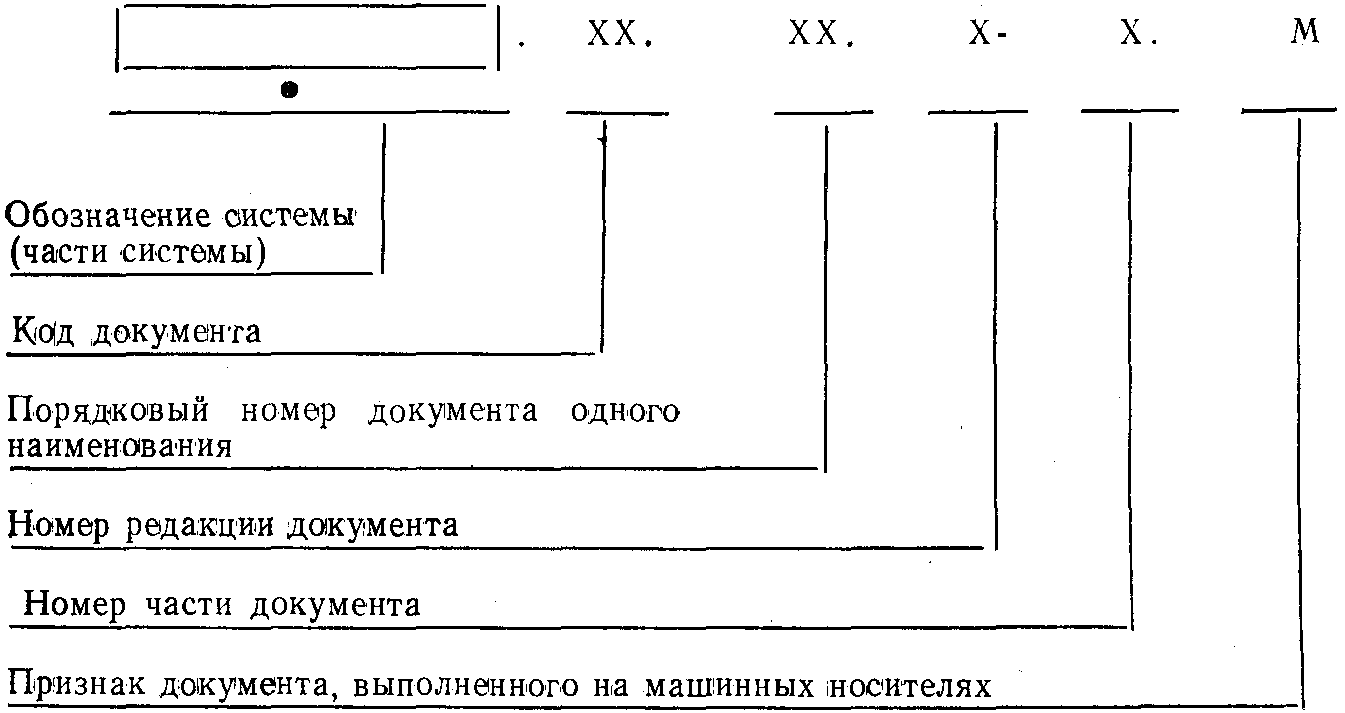

3.3 Обозначение документа имеет следующую структуру:

3.3.1. Правила обозначения системы (части системы) приведены в Приложении 2.

3.3.2. Код документа состоит из двух буквенно-цифровых знаков. Код для документов, определенных настоящим стандартом, проставляют в соответствии с графой 3 табл. 2. Код дополнительных документов формируют следующим образом: первый знак — буква, означающая вид документа согласно табл. 1, второй знак — цифра или буква, указывающая порядковый номер документа данного вида.

Код документа отделяют от предыдущего обозначения точкой.

3.3.3. Порядковые номера документов одного наименования (2 знака) присваивают, начиная со второго, и отделяют от предыдущего обозначения точкой.

3.3.4. Номер редакции документа присваивают, начиная со второй в порядке возрастания от 2 до 9, и отделяют от предыдущего значения точкой. Очередной номер редакции присваивают в случаях сохранения (не аннулирования) предыдущей редакции.

3.3.5. Номер части документа отделяют от предыдущего обозначения дефисом. Если документ состоит из одной части, то дефис не проставляют и номер части документа не присваивают.

3.3.6. Признак документа, выполненного на машинных носителях, вводят при необходимости. Букву «М» отделяют от предыдущего обозначения точкой.

Документация на автоматизированную систему — комплекс взаимоувязанных документов, в котором полностью описаны все решения по созданию и функционированию системы, а также документов, подтверждающих соответствие системы требованиям технического задания и готовность ее к эксплуатации (функционированию).

Проектно-сметная документация на АС — часть документации на АС, разрабатываемая для выполнения строительных и монтажных работ, связанных с созданием АС.

Рабочая документация на АС — часть документации на АС, необходимой для изготовления, строительства, монтажа и наладки автоматизированной системы в целом, а также входящих в систему программно-технических, программно-методических комплексов и компонентов технического, программного и информационного обеспечения.

Приложение 2 Рекомендуемое

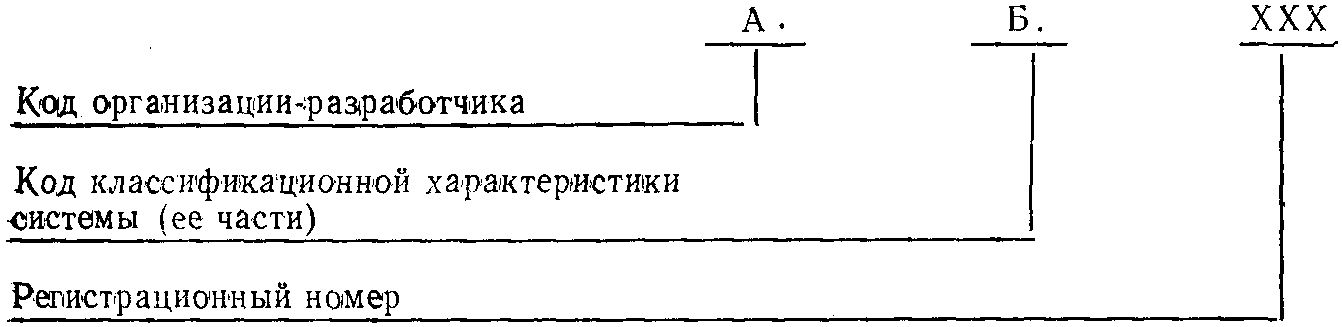

1. Структура обозначения автоматизированной системы или ее части имеет вид:

2. Код организации-разработчика присваивают в соответствии с общесоюзным классификатором предприятий, учреждении и организаций (ОКПО) или по правилам, установленным отраслевыми НТД.

3. Код классификационной характеристики системы или ее части (подсистемы, комплекса, компонента) присваивают в соответствии с правилами, установленными в отрасли на основе 425 подкласса общесоюзного классификатора продукции и/или общесоюзного классификатора подсистем и комплексов задач АСУ — 1 84 154.

4. Порядковый регистрационный номер системы (части системы) присваивает служба организации разработчика, ответственная за ведение картотеки и учет обозначений. Регистрационные номера присваивают с 001 до 999 по каждому коду регистрационной характеристики.
