ГОСТ 33657.1-2015 (ISO 16358-1:2013). Межгосударственный стандарт. Кондиционеры с воздушным охлаждением и воздухо-воздушные тепловые насосы. Методы испытаний и расчета сезонного коэффициента эффективности. Часть 1. Сезонный коэффициент эффективности охлаждения
(введен в действие Приказом Росстандарта от 25.05.2016 № 408-ст)
Примечание
Документ введен в действие с 1 июля 2017 года.
Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2016 г. № 408-ст
КОНДИЦИОНЕРЫ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ И ВОЗДУХО-ВОЗДУШНЫЕ ТЕПЛОВЫЕ НАСОСЫ
МЕТОДЫ ИСПЫТАНИЙ И РАСЧЕТА СЕЗОННОГО КОЭФФИЦИЕНТА ЭФФЕКТИВНОСТИ
СЕЗОННЫЙ КОЭФФИЦИЕНТ ЭФФЕКТИВНОСТИ ОХЛАЖДЕНИЯ
Air-cooled air conditioners and air-to-air heat pumps. Testing and calculating methods for seasonal performance
(ISO 16358-1:2013)
27.080
Дата введения 1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены».
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации Российской Федерации ТК 061 «Вентиляция и кондиционирование», Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 № 48-2015)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2016 г. № 408-ст межгосударственный стандарт введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 16358-1:2013 «Кондиционеры с воздушным охлаждением и воздухо-воздушные тепловые насосы. Методы испытаний и расчета сезонного коэффициента эффективности. Часть 1. Сезонный коэффициент эффективности охлаждения» («Air-cooled air conditioners and air-to-air heat pumps — Testing and calculating methods for seasonal performance factors — Part 1: Cooling seasonal performance factor», MOD) путем изменения ссылок.
Ссылки на международные стандарты заменены в разделе «Нормативные ссылки» и тексте стандарта ссылками на соответствующие идентичные и модифицированные межгосударственные стандарты.
Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованных в качестве ссылочных в примененном международном стандарте приведены в дополнительном приложении ДА.
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 86 «Охлаждение и кондиционирование воздуха» Международной организации по стандартизации (ISO).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международные стандарты, на которые даны ссылки, имеются в национальных органах по стандартизации указанных выше государств
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
1.1 Настоящий стандарт определяет методы испытаний и расчета для определения сезонного коэффициента эффективности для оборудования, рассмотренного в ГОСТ 32970, ГОСТ 32969 и [1].
1.2 Настоящий стандарт также определяет обязательные условия и соответствующие процедуры проведения испытаний для определения сезонного коэффициента эффективности (см. 1.1) и предназначен для сравнения с целью последующей маркировки и сертификации. Настоящий стандарт применяется для стандартных номинальных температурных условий T1 ссылочных стандартов (см. 1.1). Процедуры, описанные в настоящем стандарте, могут быть использованы и для других температурных условий.
1.3 Настоящий стандарт не применим к оценке и испытанию следующего оборудования:
a) тепловым насосам, использующим воду, и кондиционерам с водяным охлаждением;
b) мобильным устройствам, имеющим конденсаторный вытяжной канал;
c) отдельным узлам, не составляющим законченную систему охлаждения;
d) оборудованию, использующему абсорбционный цикл охлаждения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 32969-2014 (ISO 13253:2011) Кондиционеры и воздухо-воздушные тепловые насосы с воздуховодами. Испытания и оценка рабочих характеристик.
ГОСТ 32970-2014 (ISO 5151:2010) Кондиционеры и тепловые насосы без воздуховодов. Испытания и оценка рабочих характеристик
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 32969, ГОСТ 32970, а также следующие термины с соответствующими определениями:
3.1 заданная нагрузка охлаждения LC (defined cooling load): Востребованная нагрузка охлаждения при заданной температуре наружного воздуха.
3.2 общая сезонная нагрузка охлаждения CSTL (cooling seasonal total load): Общее годовое количество тепла, отводимого из воздуха, находящегося в помещении, при эксплуатации оборудования в активном режиме охлаждения.
3.3 сезонное потребление энергии для охлаждения CSEC (cooling seasonal energy consumption): Общее годовое количество энергии, потребляемое оборудованием, при эксплуатации оборудования в активном режиме охлаждения.
3.4 сезонный коэффициент эффективности охлаждения CSPF (cooling seasonal performance factor): Отношение общего годового количества тепла, которое оборудование может отвести из воздуха, находящегося в помещении, при работе на охлаждение в активном режиме, к общему годовому количеству энергии, потребляемому оборудованием.
3.5 часть коэффициента нагрузки PLF (part load factor): Отношение производительности при цикличной работе оборудования к производительности оборудования в непрерывном режиме, при одинаковых условиях температуры и влажности.
3.6 коэффициент понижения CD (degradation coefficient): Коэффициент, показывающий понижение эффективности, вызванной работой оборудования в цикличном режиме.
3.7 установка с нерегулируемой производительностью (fixed capacity unit): Оборудование, в котором не предусмотрена возможность изменения производительности.
Примечание — Это определение применимо как к режиму охлаждения, так и к режиму нагрева.
3.8 установка с двуступенчатой производительностью [two (2)-stage capacity unit]: Оборудование, в котором предусмотрена возможность работы в двух режимах (ступенях) различной производительности.
Примечание — Это определение применимо как к режиму охлаждения, так и к режиму нагрева.
3.9 установка с многоступенчатой производительностью (multi-stage capacity unit): Оборудование, в котором предусмотрена возможность работы в трех или четырех режимах различной производительности.
Примечание — Это определение применимо как к режиму охлаждения, так и к режиму нагрева.
3.10 установка с регулируемой производительностью (variable capacity unit): Оборудование, в котором предусмотрена возможность работы в пяти или более режимах, обеспечивающих плавное изменение производительности.
Примечание — Это определение применимо как к режиму охлаждения, так и к режиму нагрева.
3.11 работа в режиме охлаждения с полной нагрузкой (cooling full-load operation): Работа систем управления и оборудования вместе с холодильной установкой, настроенной на максимальную производительность, указанную изготовителем и разрешенную в системе регулирования.
Примечание — Если не срабатывают автоматические регуляторы, то все внутренние блоки и компрессоры в данном режиме должны работать непрерывно.
3.12 работа с минимальной нагрузкой (minimum-load operation): Работа оборудования и систем управления в режиме, настроенном на минимальную постоянную холодопроизводительность.
Примечание — Все внутренние блоки в данном режиме должны работать непрерывно.
3.13 стандартная полная холодопроизводительность (standard cooling full capacity): Холодопроизводительность в условиях T1 при работе с полной нагрузкой.
3.14 стандартная полная потребляемая мощность на охлаждение (standard cooling full power input): Потребляемая электрическая мощность в условиях T1 при работе с полной нагрузкой.
3.15 половина стандартной холодопроизводительности (standard cooling half capacity): Производительность, составляющая 50% полной холодопроизводительности в условиях T1 при всех работающих внутренних блоках.
3.16 половина стандартной потребляемой мощности на охлаждение (standard cooling half power input): Потребляемая электрическая мощность при работе на 50% полной холодопроизводительности в условиях T1 при всех работающих внутренних блоках.
3.17 стандартная минимальная холодопроизводительность (standard cooling minimum capacity): Производительность в условиях T1 при работе с минимальной нагрузкой.
3.18 стандартная минимальная потребляемая мощность охлаждения (standard cooling minimum power input): Потребляемая электрическая мощность в условиях T1 при работе с минимальной нагрузкой.
3.19 общий сезонный коэффициент эффективности охлаждения TCSPF (total cooling seasonal performance factor): Отношение общего годового количества тепла, которое оборудование может отвести из воздуха, находящегося в помещении, к общему годовому количеству энергии, которое потребляет оборудование, в том числе в активных, неактивных и отключенных режимах.
3.20 активный режим (active mode): Режим, соответствующий количеству часов, при котором в устройстве в соответствии с потребностью помещений включена функция охлаждения.
3.21 неактивный режим (inactive mode): Режим, соответствующий количеству часов, при котором устройство не работает для удовлетворения потребностей в охлаждении.
Примечание — Этот режим может включать в себя работу с подогревателем картера компрессора.
3.22 отключенный режим (disconnected mode): Режим, соответствующий количеству часов, при котором устройство отключено от основного источника питания.
4. Обозначения
5. Испытания
5.1. Основные положения
Описанные в настоящем разделе испытания являются дополнительными к испытаниям, установленным в ГОСТ 32970, ГОСТ 32969 и [1].
Точность приборов, используемых при проведении испытаний, должна соответствовать методам испытаний и погрешностям измерений, установленным в ГОСТ 32970, ГОСТ 32969 и [1].
5.2. Условия испытаний
Температура, влажность, а также значения для расчета, если не оговорено иное, должны соответствовать приведенным в таблице 1.
| Температура, влажность, а также значения для расчета, | при работе в режиме охлаждения в умеренном климате (T1), | См. ГОСТ 32970, ГОСТ 32969 и [[1]](#p100803) | |||||
| Испытание | Показатель | Вид установки | Значение по умолчанию | ||||
| Нерегулируемая Двуступенчатая Многоступенчатая Регулируемая Холодопроизводительность. Внутренний воздух: температура 27 °C по сухому термометру | температура 19 °C по влажному термометру | Наружный воздух: | температура 35 °C по сухому термометру | температура 24 °C по влажному термометру | Полная холодопроизводительность \phi_{ful}(35) , Вт |  | |
 | |||||||
 |  | - | Полная потребляемая мощность Pful(35), Вт | Половина холодопроизводительности \phi_{haf}(35) , Вт | - | ||
| - | \circ | ||||||
 | \phi_{haf}(29)/1,077 | Половина потребляемой мощности Phaf(35), Вт | Phaf(29)/0,914 | Минимальная холодопроизводительность \phi_{min}(35) , Вт | - | ||
| \circ | \circ | ||||||
| \circ \phi_{min}(29)/1,077 Минимальная потребляемая мощность Pmin(35), Вт Pmin(29)/0,914 Холодопроизводительность при пониженной температуре. Внутренний воздух: температура 27 °C по сухому термометру | температура 19 °C по влажному термометру | Наружный воздух: | температура 29 °C по сухому термометру | температура 19 °C по влажному термометру | Полная холодопроизводительность \phi_{ful}(29) , Вт |  | |
 |  | ||||||
| - | 1,077 \cdot \phi_{ful}(35) | Полная потребляемая мощность Pful(29), Вт | 0,914·Pful(35) | Половина холодопроизводительности \phi_{haf}(29) , Вт | - | ||
| - |  | ||||||
| \circ | 1,077 \cdot \phi_{haf}(35) | Половина потребляемой мощности Phaf(29), Вт | 0,914·Phaf(35) | Минимальная холодопроизводительность \phi_{min}(29) , Вт | - | ||
 | |||||||
| \circ | \circ | - | Минимальная потребляемая мощность Pmin(29), Вт | Цикличное охлаждение и пониженная влажность | Коэффициент понижения CD | Полная производительность | \circ |
| - | - | - | 0,25 | Половина производительности | - | ||
| - | \circ | - | 0,25 | Минимальная производительность | - | ||
| \circ \circ - 0,25  Требуется проведение испытания.\circ Испытание проводить не обязательно. | |||||||
1 Если при проведении испытаний измеряют минимальную производительность min(29), то такое испытание проводят первым. Испытания, касающиеся min(35) могут быть проведены, а могут быть вычислены с использованием значений по умолчанию.
2 Испытательное(ые) напряжение(я) и частота(ы) — в соответствии с ГОСТ 32970, ГОСТ 32969 и [1].
5.3. Методы испытаний
5.3.1 Испытания холодопроизводительности в стандартных условиях
Испытания холодопроизводительности в стандартных условиях должны быть проведены в соответствии с ГОСТ 32970 (приложение А), ГОСТ 32969 (приложение Б) и [1]. При проведении испытаний в стандартных условиях следует измерить холодопроизводительность и полезную потребляемую мощность.
Испытания половины производительности должны быть проведены при 50% полной нагрузки. Допустимые отклонения должны быть в пределах +/- 5% полной нагрузки для оборудования с регулируемой производительностью. Для оборудования с многоступенчатой производительностью, в том случае если невозможно точно установить режим в 50% полной нагрузки, испытания проводят на следующей ступени, превышающей 50%.
Испытания минимальной производительности должны быть проведены на самых низких допустимых настройках, обеспечивающих минимальную производительность при заданных условиях испытаний.
Если при проведении испытаний на минимальную производительность невозможно достичь неопределенности измерений, установленных в ГОСТ 32970, ГОСТ 32969 и [1], следует использовать альтернативный метод расчета (см. 6.6.4 и 6.7.4).
Изготовитель оборудования должен предоставить в испытательную лабораторию, по ее требованию, информацию о том, каким образом устанавливать требуемую производительность.
5.3.2 Испытания холодопроизводительности при пониженной температуре
Испытания холодопроизводительности при пониженной температуре должны быть проведены в соответствии с ГОСТ 32970 (приложение А), ГОСТ 32969 (приложение Б) и [1]. Если испытания не проводят, то используют значения по умолчанию (см. таблицу 1).
Испытания половины производительности должны быть проведены при 50% полной нагрузки. Допустимые отклонения должны быть в пределах +/- 5% полной нагрузки для оборудования с регулируемой производительностью. Для оборудования с многоступенчатой производительностью, в том случае если невозможно точно установить режим в 50% полной нагрузки, испытания проводят на следующей ступени, превышающей 50%.
Испытания минимальной производительности должны быть проведены на самых низких допустимых настройках, обеспечивающих минимальную производительность при заданных условиях испытаний. При этом должна быть обеспечена устойчивая работа оборудования.
Если при проведении испытаний на минимальную производительность невозможно достичь неопределенности измерений, установленных в ГОСТ 32970 (приложение А), ГОСТ 32969 (приложение Б) и [1], следует использовать альтернативный метод расчета (см. 6.6.4 и 6.7.4).
Изготовитель оборудования должен предоставить в испытательную лабораторию, по ее требованию, информацию о том, каким образом устанавливать требуемую производительность.
5.3.3 Испытания на пониженную влажность и цикличное охлаждение
Испытания на пониженную влажность и цикличное охлаждение следует проводить в соответствии с приложением C. Если испытания не проводят, то используют значения по умолчанию (см. таблицу 1).
6. Расчеты
6.1. Сезонный коэффициент эффективности охлаждения (CSPF) и общий сезонный коэффициент эффективности охлаждения (TCSPF)
Сезонный коэффициент эффективности охлаждения (CSPF) FCSP оборудования рассчитывают по формуле (1)
F_{CSP} = \frac{L_{CST}}{C_{CSE}} . (1)
Для расчета сезонного коэффициента эффективности охлаждения (TCSPF) см. приложение B.
6.2. Заданные нагрузки охлаждения
Заданные нагрузки охлаждения должны быть представлены значением, а также допущением того, что они линейно изменяются в зависимости от изменения температуры наружного воздуха.
Заданную нагрузку охлаждения определяют в соответствии с таблицей 2.
| Показатель | Нулевая нагрузка (0) | Нагрузка 100% |
|---|---|---|
| Нагрузка охлаждения, Вт | 0 | \phi_{ful}(t_{100}) |
| Температура, °C | t0 | t100 |
1 t100 — наружная температура при 100% нагрузке; t0 — наружная температура при нагрузке 0%.
2 Исходные значения заданной нагрузки охлаждения для применения должны быть следующими: t0 = 20 °C; t100 = 35 °C.
3 В случае выбора другой нагрузки охлаждения см. приложение D.
Заданную нагрузку охлаждения Lc(tj) при температуре наружного воздуха tj, которая необходима для расчета сезонного потребления энергии, рассчитывают по формуле (2)
L_{C}(t_{j}) = \phi_{ful}(t_{100}) \cdot \frac{t_{j} - t_{0}}{t_{100} - t_{0}} , (2)
6.3. Распределение наружной температуры для охлаждения
Сезонный коэффициент эффективности охлаждения (CSPF) должен быть рассчитан на основании климатических условий, указанных в таблице 3.
Расчет сезонного коэффициента эффективности охлаждения также может быть произведен и для других климатических условий.
Если это применимо, количество часов при каждой температуре наружного воздуха в абсолютном выражении может быть рассчитано путем умножения времени работы в долевом выражении на общее количество часов охлаждения за год.
В случае применения других температур наружного воздуха распределение следует определять в соответствии с методом, установленным в приложении D.
6.4. Сезонные характеристики охлаждения для установок с нерегулируемой производительностью
Условия при проведении испытаний, выполняемых для расчета сезонного коэффициента эффективности, — в соответствии с таблицей 1.
6.4.1 Характеристики производительности по отношению к температуре наружного воздуха
Производительность \phi_{ful}(t_{j}) оборудования, если оно работает на охлаждение (при температуре наружного воздуха tj), линейно изменяется в зависимости от температуры наружного воздуха, как показано на рисунке A.1 приложения A, и ее определяют по формуле (3) для двух условий: при температуре 35 °C и 29 °C
\phi_{ful}(t_{j}) = \phi_{ful}(35) + \frac{\phi_{ful}(29) - \phi_{ful}(35)}{35 - 29} \cdot (35 - t_{j}) . (3)
6.4.2 Характеристики потребляемой мощности по отношению к температуре наружного воздуха
Потребляемая мощность Pful(tj) оборудования, если оно работает на охлаждение (при температуре наружного воздуха tj), линейно изменяется в зависимости от температуры наружного воздуха, как показано на рисунке A.1 приложения A, и ее определяют по формуле (4) для двух условий: при температуре 35 °C и 29 °C.
P_{ful}(t_{j}) = P_{ful}(35) + \frac{P_{ful}(29) - P_{ful}(35)}{35 - 29} \cdot (35 - t_{j}) . (4)
6.4.3 Расчет общей сезонной нагрузки охлаждения (CSTL)
Общую сезонную нагрузку охлаждения (CSTL) LCST определяют по формуле (5) из общей суммы нагрузки охлаждения для каждой температуры наружного воздуха tj путем умножения на абсолютное значение часов nj.
L_{CST} = \sum_{j = 1}^{m} L_{c}(t_{j}) \cdot n_{j} + \sum_{j = m + 1}^{n} \phi_{ful}(t_{j}) \cdot n_{j} . (5)
1 В диапазоне L_{c}(t_{j}) \leq \phi_{ful}(t_{j}) (j = 1 до m): Lc(tj) рассчитывают по формуле (2).
2 В диапазоне L_{c}(t_{j})>\phi_{ful}(t_{j}) (j = m + 1 до n): при расчете \phi_{ful}(t_{j}) следует применять формулу (3).
6.4.4 Расчет сезонного потребления энергии для охлаждения (CSEC)
Сезонное потребление энергии для охлаждения (CSEC) CCSE определяют по формуле (6) из общей суммы потребления энергии при каждой температуре наружного воздуха tj
C_{CSE} = \sum_{j = 1}^{m} X(t_{j}) \cdot P_{ful}(t_{j}) \cdot \frac{n_{j}}{F_{PL}(t_{j})} . (6)
Коэффициент нагрузки X(tj) рассчитывают по формуле (7)
X(t_{j}) = \frac{L_{C}(t_{j})}{\phi(t_{j})} . (7)
Примечание — В случае если L_{c}(t_{j})>\phi(t_{j}) , X(tj) = 1.
Часть коэффициента нагрузки (PLF) FPL(tj), вызванную работой оборудования в цикличном режиме при температуре наружного воздуха tj, рассчитывают по формуле (8) с использованием коэффициента понижения CD
FPL(tj) = 1 — CD(1 — X(tj)). (8)
1 В цикличном режиме при L_{c}(t_{j}) \leq \phi_{ful}(t_{j}) в формуле (6) X(tj) должно быть рассчитано по формуле (7), при этом \phi(t_{j}) = \phi_{ful}(t_{j}) .
2 При работе с полной нагрузкой L_{c}(t_{j})>\phi_{ful}(t_{j}) в формуле (6), X(tj) = FPL(tj) = 1.
6.5. Сезонные характеристики охлаждения для установок с двуступенчатой производительностью
Условия испытаний, приведенные в таблице 1, могут быть использованы для расчета каждой характеристики.
6.5.1 Характеристики производительности по отношению к температуре наружного воздуха
Производительность \phi_{ful}(t_{j}) оборудования при работе с полной нагрузкой при температуре наружного воздуха tj вычисляют по формуле (3).
Производительность \phi_{min}(t_{j}) оборудования при работе с минимальной нагрузкой при температуре наружного воздуха tj вычисляют по формуле (9)
\phi_{min}(t_{j}) = \phi_{min}(35) + \frac{\phi_{min}(29) - \phi_{min}(35)}{35 - 29} \cdot (35 - t_{j}) . (9)
6.5.2 Характеристики потребляемой мощности по отношению к температуре наружного воздуха
Потребляемую мощность Pful(tj) оборудования при работе с полной нагрузкой при температуре наружного воздуха tj вычисляют по формуле (4).
Потребляемую мощность Pmin(tj) оборудования при работе с минимальной нагрузкой при температуре наружного воздуха tj вычисляют по формуле (10)
P_{min}(t_{j}) = P_{min}(35) + \frac{P_{min}(29) - P_{min}(35)}{35 - 29} \cdot (35 - t_{j}) . (10)
6.5.3 Расчет общей сезонной нагрузки охлаждения (CSTL)
Для расчета общей сезонной нагрузки охлаждения используют формулу (5). См. 6.4.3.
6.5.4 Расчет сезонного потребления энергии для охлаждения (CSEC)
Сезонное потребление энергии для охлаждения (CSEC) CCSE вычисляют по формуле (11)
C_{CSE} = \sum_{j = 1}^{k} \frac{X(t_{j}) \cdot P_{min}(t_{j}) \cdot n_{j}}{F_{PL}(t_{j})} + \sum_{j = k + 1}^{m} P_{mf}(t_{j}) \cdot n_{j} + \sum_{j = m + 1}^{n} P_{ful}(t_{j}) \cdot n_{j} . (11)
Связь между характеристиками холодопроизводительности и потребляемой мощности при охлаждающей нагрузке при температуре наружного воздуха tj представлена на рисунке A.2 приложения A.
1 При работе в цикличном режиме на первой ступени при ( L_{c}(t_{j}) \leq \phi_{min}(t_{j}) , j = 1 до k) в формуле (11) X(tj) рассчитывают по формуле (7), при этом в формуле (7) \phi(t_{j}) = \phi_{min}(t_{j}) .
2 При работе в цикличном режиме на второй ступени при ( \phi_{min}(t_{j})<L_{c}(t_{j}) \leq \phi_{ful}(t_{j}) , j = k + 1 до m):
Pmf(tj) = Xmf(tj)·Pmin(tj) +(1 — Xmf(tj))·Pful(tj). (12)
X_{mf}(t_{j}) = \frac{\phi_{ful}(t_{j}) - L_{c}(t_{j})}{\phi_{ful}(t_{j}) - \phi_{min}(t_{j})} . (13)
3 При работе с полной нагрузкой L_{c}(t_{j})>\phi_{ful}(t_{j}) , j = m + 1 до n; в формуле (6) Pful(tj) рассчитывают по формуле (4).

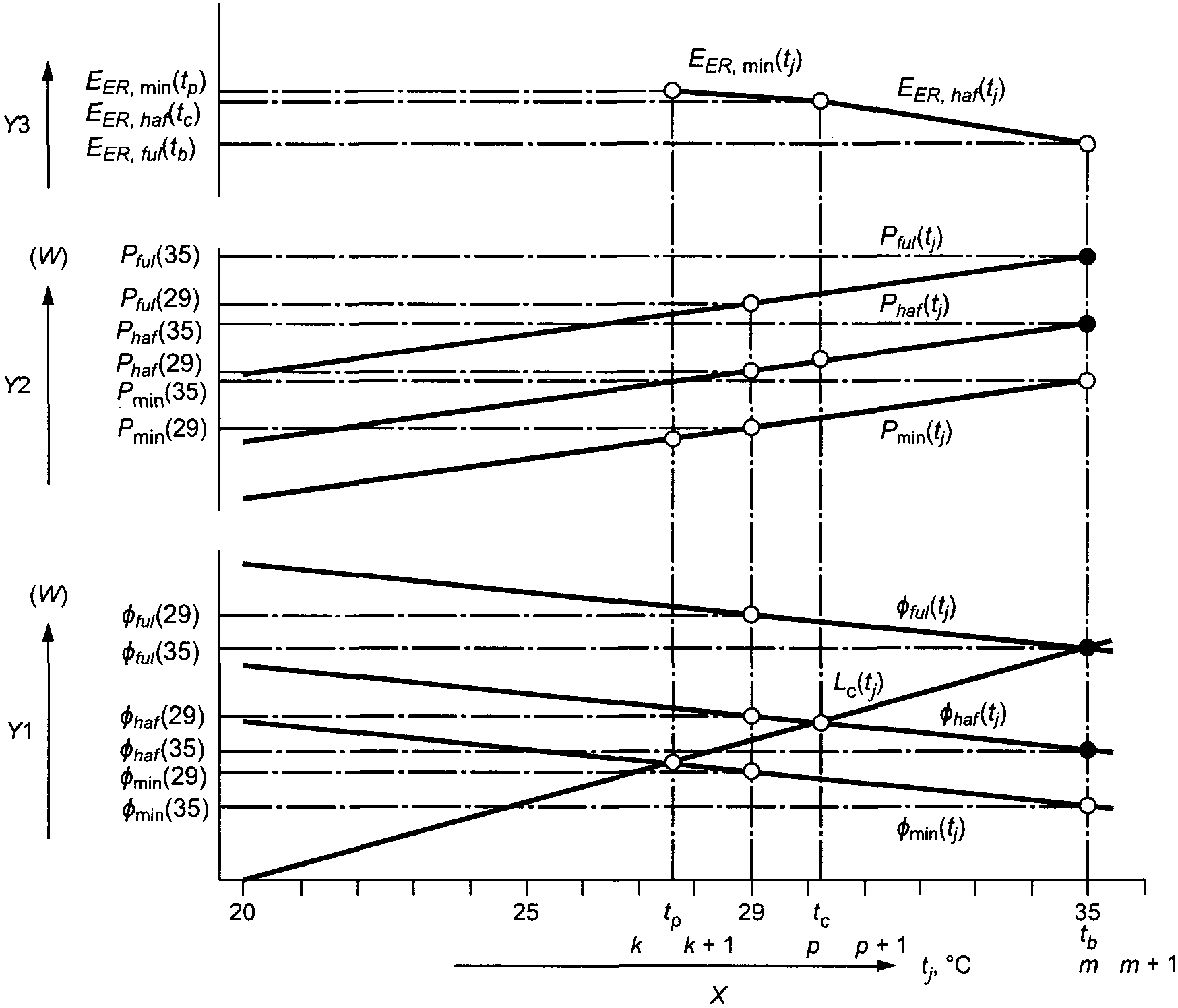

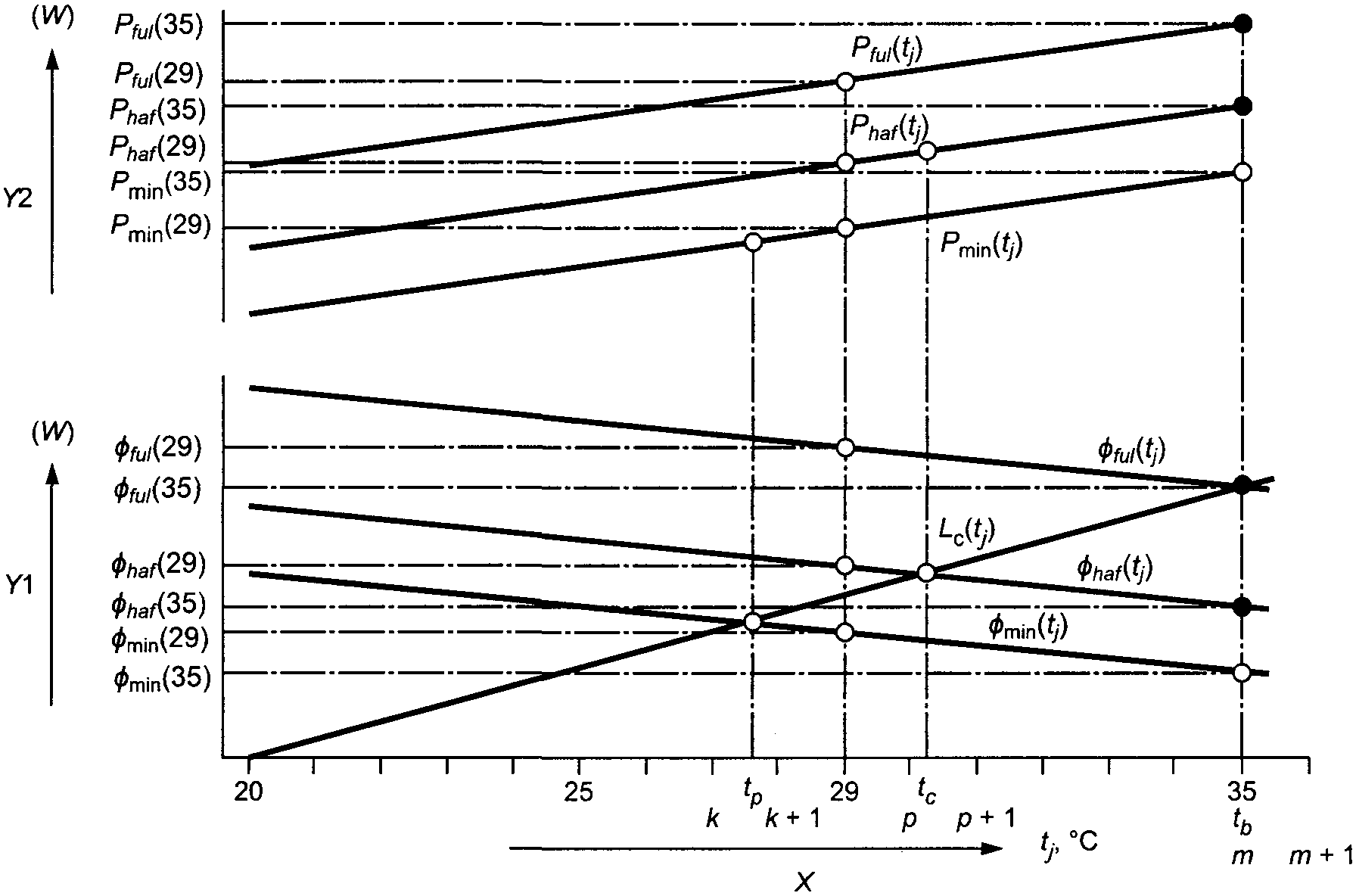

6.6. Сезонные характеристики охлаждения для установок с многоступенчатой производительностью
6.6.1 Характеристики производительности по отношению к температуре наружного воздуха
Характеристики \phi_{ful}(t_{j}) и \phi_{min}(t_{j}) оборудования при температуре наружного воздуха tj представлены на рисунке A.3 приложения A и вычисляются по формулам (3) и (9) соответственно.
Половину холодопроизводительности при температуре наружного воздуха tj вычисляют по формуле (14)
\phi_{haf}(t_{j}) = \phi_{haf}(35) + \frac{\phi_{haf}(29) - \phi_{haf}(35)}{35 - 29} \cdot (35 - t_{j}) . (14)
6.6.2 Характеристики потребляемой мощности по отношению к температуре наружного воздуха
Потребляемую мощность Pful(tj) и Pmin(tj) при работе оборудования на охлаждение при температуре наружного воздуха tj вычисляют по формулам (4) и (10) соответственно.
Половину потребляемой мощности при температуре наружного воздуха tj вычисляют по формуле (15)
P_{haf}(t_{j}) = P_{haf}(35) + \frac{P_{haf}(29) - P_{haf}(35)}{35 - 29} \cdot (35 - t_{j}) . (15)
6.6.3 Расчет общей сезонной нагрузки охлаждения (CSTL)
Для расчета общей сезонной нагрузки охлаждения используют формулу (5). См. 6.4.3.
6.6.4 Расчет сезонного потребления энергии для охлаждения (CSEC)
Когда имеются данные о минимальной производительности, сезонное потребление энергии для охлаждения (CSEC) CCSE вычисляют по формуле (16)
C_{CSE} = \sum_{j = 1}^{k} \frac{X(t_{j}) \cdot P_{min}(t_{j}) \cdot n_{j}}{F_{PL}(t_{j})} + \sum_{j = k + 1}^{p} P_{mf}(t_{j}) \cdot n_{j} + \sum_{j = p + 1}^{m} P_{hf}(t_{j}) \cdot n_{j} + \sum_{j = m + 1}^{n} P_{ful}(t_{j}) \cdot n_{j} . (16)
Связь между характеристиками холодопроизводительности и потребляемой мощности при охлаждающей нагрузке при температуре наружного воздуха tj представлена на рисунке A.3 приложения A.
1 При работе в цикличном режиме на первой ступени при ( L_{c}(t_{j}) \leq \phi_{min}(t_{j}) , j = 1 до k) в формуле (16) X(tj) рассчитывают по формуле (7), при этом в формуле (7) \phi(t_{j}) = \phi_{min}(t_{j}) .
2 При работе в цикличном режиме на второй ступени при ( \phi_{min}(t_{j})<L_{c}(t_{j}) \leq \phi_{haf}(t_{j}) , j = k + 1 до p):
Pmh(tj) = Xmh(tj)·Pmin(tj) + (1 — Xmh(tj))·Phaf(tj), (17)
X_{mh}(t_{j}) = \frac{\phi_{haf}(t_{j}) - L_{c}(t_{j})}{\phi_{haf}(t_{j}) - \phi_{min}(t_{j})} . (18)
3 При работе в цикличном режиме на третьей ступени при ( \phi_{haf}(t_{j})<L_{c}(t_{j}) \leq \phi_{ful}(t_{j}) , j = p + 1 до m):
Phf(tj) = Xhf(tj)·Phaf(tj) + (1 — Xhf(tj))·Pful(tj), (19)
X_{hf}(t_{j}) = \frac{\phi_{ful}(t_{j}) - L_{c}(t_{j})}{\phi_{ful}(t_{j}) - \phi_{haf}(t_{j})} . (20)
4 При работе с полной нагрузкой при ( L_{c}(t_{j})>\phi_{ful}(t_{j}) , j = m + 1 до n) Pful(tj) рассчитывают по формуле (4).
Когда данные о минимальной производительности отсутствуют, сезонное потребление энергии для охлаждения (CSEC), CCSE, рассчитывают по формуле (21)
C_{CSE} = \sum_{j = 1}^{p} \frac{X(t_{j}) \cdot P_{haf}(t_{j}) \cdot n_{j}}{F_{PL}(t_{j})} + \sum_{j = p + 1}^{m} P_{hf}(t_{j}) \cdot n_{j} + \sum_{j = m + 1}^{n} P_{ful}(t_{j}) \cdot n_{j} . (21)
1 При работе в цикличном режиме на первой ступени при ( L_{c}(t_{j}) \leq \phi_{haf}(t_{j}) , j = 1 до p) в формуле (21) X(tj) рассчитывают по формуле (7), при этом в формуле (7) \phi(t_{j}) = \phi_{haf}t_{j}) .
2 При работе в цикличном режиме на второй ступени при ( \phi_{haf}(t_{j})<L_{c}(t_{j}) \leq \phi_{ful}(t_{j}) , j = p + 1 до m) в формуле (21) Phf(tj) и Xhf(tj) рассчитывают по формуле (19) и (20) соответственно.
3 При работе с полной нагрузкой при ( L_{c}(t_{j})>\phi_{ful}(t_{j}) , j = m + 1 до n) Pful(tj) рассчитывают по формуле (4).
6.7. Сезонные характеристики охлаждения для установок с регулируемой производительностью
Условия испытаний, приведенные в таблице 1, могут быть использованы для расчета каждой характеристики.
6.7.1 Характеристики производительности по отношению к температуре наружного воздуха
Характеристики \phi_{ful}(t_{j}) , \phi_{min}(t_{j}) и \phi_{haf}(t_{j}) при работе оборудования на охлаждение, при температуре наружного воздуха tj представлены на рисунке A.4 приложения A и вычисляют по формулам (3), (9) и (14) соответственно.
6.7.2 Характеристики потребляемой мощности по отношению к температуре наружного воздуха
Потребляемую мощность Pful(tj), Pmin(tj) и Phaf(tj) при работе оборудования на охлаждение, при температуре наружного воздуха tj вычисляют по формулам (4), (10) и (15) соответственно.
6.7.3 Расчет общей сезонной нагрузки охлаждения (CSTL)
Для расчета общей сезонной нагрузки охлаждения используют формулу (5). См. 6.4.3.
6.7.4 Расчет сезонного потребления энергии для охлаждения (CSEC)
Когда имеются данные о минимальной производительности, сезонное потребление энергии для охлаждения (CSEC) CCSE вычисляют по формуле (16).
Когда данные о минимальной производительности отсутствуют, сезонное потребление энергии для охлаждения (CSEC), CCSE, рассчитывают по формуле (21).
Связь между характеристиками холодопроизводительности, потребляемой мощности и коэффициента полезного действия охлаждения (EER) при охлаждающей нагрузке при температуре наружного воздуха tj представлена на рисунке A.4 приложения A.
Методы расчета для каждого элемента формулы (16):
a) при работе в цикличном режиме при ( L_{c}(t_{j}) \leq \phi_{min}(t_{j}) , j = 1 до k) в формуле (16) X(tj) рассчитывают по формуле (7), при этом в формуле (7) \phi(t_{j}) = \phi_{min}(t_{j}) ;
b) режим возрастания производительности от минимальной до половины при ( \phi_{min}(t_{j})<L_{c}(t_{j}) \leq \phi_{haf}(t_{j}) , j = k + 1 до p):
1) tp — температура наружного воздуха в режиме охлаждения соответствует температуре минимальной холодопроизводительности. Метод расчета точки пересечения установлен в приложении E;
2) EER,min(tp) рассчитывают при \phi_{min}(t_{p}) и Pmin(tp);
3) tc — температура наружного воздуха в режиме охлаждения соответствует температуре половины холодопроизводительности. См. приложение E;
4) EER,haf(tc) рассчитывают при \phi_{haf}(t_{c}) и Phaf(tc).
Предполагается, что при непрерывном изменении производительности оборудования EER изменяется линейно в зависимости от температуры наружного воздуха.
E_{ER,mh}(t_{j}) = E_{ER,min}(t_{p}) + \frac{E_{ER,haf}(t_{c}) - E_{ER,min}(t_{p})}{t_{c} - t_{p}} \cdot (t_{j} - t_{p}) ; (22)
5) Pmh(tj) — потребляемую мощность при возрастании нагрузки от минимальной до половины вычисляют вместе с Lc(tj) охлаждающей нагрузки и EER,mh(tj) по формуле (23)
P_{mh}(t_{j}) = \frac{L_{c}(t_{j})}{E_{ER,mh}(t_{j})} ; (23)
c) регулируемая производительность в режиме от половины до полной производительности при ( \phi_{haf}(t_{j})<L_{c}(t_{j}) \leq \phi_{ful}(t_{j}) , j = p + 1 до m): tc — температура наружного воздуха в режиме охлаждения такая же, как и при охлаждении при половине нагрузки. См. приложение E.
1) EER,haf(tc), коэффициент полезного действия охлаждения (EER) при температуре наружного воздуха tc, при половине нагрузки рассчитывают вместе с \phi_{haf}(t_{c}) и Phaf(tc) по формуле (24)
E_{ER,haf}(t_{c}) = \frac{\phi_{haf}(t_{c})}{P_{haf}(t_{c})} ; (24)
2) tb — температура наружного воздуха в режиме охлаждения такая же, как и при полной холодопроизводительности. См. приложение E;
3) EER,ful(tb), коэффициент полезного действия охлаждения (EER) при температуре наружного воздуха tb, при полной нагрузке рассчитывают вместе с \phi_{ful}(t_{b}) и Pful(tb) по формуле (25)
E_{ER,ful}(t_{b}) = \frac{\phi_{ful}(t_{b})}{P_{ful}(t_{b})} . (25)
Предполагается, что при непрерывном изменении производительности оборудования EER изменяется линейно в зависимости от температуры наружного воздуха.
E_{ER,hf}(t_{j}) = E_{ER,haf}(t_{c}) + \frac{E_{ER,ful}(t_{b}) - E_{ER,haf}(t_{c})}{t_{b} - t_{c}} \cdot (t_{j} - t_{c}) ; (26)
- Phf(tj), потребляемую мощность при возрастании нагрузки от половины до максимальной, вычисляют вместе с Lc(tj) охлаждающей нагрузки и EER,hf(tj) по формуле (27)
P_{hf}(t_{j}) = \frac{Lc(t_{j})}{E_{ER,hf}(t_{j})} ; (27)
d) полную нагрузку при ( \phi_{ful}(t_{j})<L_{c}(t_{j}) , j = m + 1 до n) Pful(tj) рассчитывают по формуле (4).
В случае если минимальная нагрузка не измеряется, сезонное потребление энергии для охлаждения (CCSE) рассчитывают по формуле (21), при этом:
a) в цикличном режиме при ( L_{c}(t_{j}) \leq \phi_{haf}(t_{j}) , j = 1 до p).
В этом диапазоне расчет производится при условии, что кондиционер циклично работает с половины нагрузки. В формуле (21) X(tj) рассчитывают по формуле (7), при этом в формуле (7) \phi(t_{j}) = \phi_{haf}(t_{j}) ;
b) переходный режим между половиной и полной производительностью при ( \phi_{haf}(t_{j})<L_{c}(t_{j}) \leq \phi_{ful}(t_{j}) , j = p + 1 до m): расчет производят по формуле (24) - (27);
c) режим полной нагрузки при ( \phi_{ful}(t_{j})<L_{c}(t_{j}) , j = m + 1 до n): Pful(tj) рассчитывают по формуле (4).
7. Протокол испытаний
Протокол испытаний должен содержать:
- перечень обязательных контрольных точек, в которых выполнены измерения/расчеты, а также полученную производительность и значения EER;
- перечень дополнительных контрольных точек, в которых выполнены измерения/расчеты, а также полученную производительность и значения EER;
- используемые значения по умолчанию;
- для мультисплит-систем: комбинацию наружного блока и внутренних.
Для устройств с регулируемой производительностью указывают установленные частоты для каждого проведенного испытания.
Сезонный коэффициент эффективности охлаждения (CSPF) должен быть представлен в виде трех значимых чисел со ссылкой на примененную во время проведения испытаний нагрузку охлаждения при соответствующей температуре наружного воздуха.
X — температура наружного воздуха; Y1 — производительность или нагрузка; Y2 — потребляемая мощность
Рисунок A.1 — Холодопроизводительность, потребляемая мощность и нагрузка охлаждения для установок с нерегулируемой производительностью
X — температура наружного воздуха; Y1 — производительность или нагрузка; Y2 — потребляемая мощность
Рисунок A.2 — Холодопроизводительность, потребляемая мощность и нагрузка охлаждения для установок с двуступенчатой производительностью
X — температура наружного воздуха; Y1 — производительность или нагрузка; Y2 — потребляемая мощность
Рисунок A.3 — Холодопроизводительность, потребляемая мощность и нагрузка охлаждения для установок с многоступенчатой производительностью
X — температура наружного воздуха; Y1 — производительность или нагрузка; Y2 — потребляемая мощность; Y3 — коэффициент полезного действия охлаждения (EER)
Рисунок A.4 — Холодопроизводительность, потребляемая мощность, нагрузка охлаждения и EER для установок с регулируемой производительностью
РАСЧЕТ ОБЩЕГО СЕЗОННОГО КОЭФФИЦИЕНТА ЭФФЕКТИВНОСТИ ОХЛАЖДЕНИЯ (TCSPF)
Положения, указанные в настоящем приложении, распространяются только на охлаждающие устройства, охлаждающие агрегаты с функцией обогрева и реверсивные устройства.
B.2 Измерение расхода электроэнергии в неактивном режиме
После остановки устройство оставляют подключенным к основному источнику питания в течение шести часов. Температура внутреннего и наружного воздуха должна достигнуть 20 °C. Потребление электроэнергии измеряют в течение одного часа после достижения указанной температуры. Аналогичные испытания проводят при температурах 5, 10 и 15 °C со стабилизационным температурным двухчасовым периодом между каждым испытанием. В качестве рекомендации: каждое значение энергопотребления должно быть сравнено с удельным значением, указанным в таблице B.1, после чего их следует объединить и получить средневзвешенное значение неактивного энергопотребления Pia. Расчет неактивного энергопотребления может также проводиться для других климатических условий и соответствующих графиков.
Примечание — Если результаты испытаний при температуре 20 и 5 °C находятся в пределах 5% или 1 Вт, то испытания при температуре 15 и 10 °C проводить не обязательно. Среднее значение этих двух показателей следует использовать для всех четырех температурных условий.
Значения по умолчанию удельного коэффициента для определения энергопотребления в неактивном режиме
| Температурные условия | 5 °C | 10 °C | 15 °C | 20 °C |
|---|---|---|---|---|
| Удельный коэффициент | 0,05 | 0,13 | 0,27 | 0,55 |
Энергопотребление в неактивном режиме (IAEC) рассчитывают по формуле (B.1)
где CIAE — энергопотребление в неактивном режиме;
Hia — количество часов в неактивном режиме (см. таблицу B.2);
Pia — средневзвешенное значение неактивного энергопотребления.
B.3 Расчет общего сезонного коэффициента эффективности охлаждения (TCSPF)
Общий сезонный коэффициент эффективности охлаждения (TCSPF) FTCSP рассчитывают по формуле (B.2)
F_{TCSP} = \frac{L_{CST}}{(C_{CSE} + C_{IAE})} . (B.2)
Расчет LCST и CCSE проводят в соответствии с положениями основной части настоящего стандарта. Расчет энергопотребления в неактивном режиме (IAEC) CIAE проводят по формуле (B.1).
Количество часов по умолчанию для расчета общего сезонного коэффициента эффективности охлаждения установлено в таблице B.2.
Количество часов по умолчанию для расчета общего сезонного коэффициента эффективности охлаждения
Для расчета общего сезонного коэффициента эффективности охлаждения могут быть применены и другие значения количества часов.
C.1. Испытания при пониженной влажности и испытания при цикличном охлаждении
Испытания при пониженной влажности и испытания при цикличном охлаждении должны быть проведены в соответствии с ГОСТ 32970 (приложение А), ГОСТ 32969 (приложение Б) и [1], как указано в C.2 настоящего приложения.
Условия испытания при цикличном охлаждении установлены в таблице C.1.
Условия температуры и влажности проведения испытания при цикличном охлаждении
Продолжительность периодов, когда оборудование включено/выключено при работе в цикличном режиме установлена в таблице C.2.
включено/выключено при работе в цикличном режиме
| Тип устройства | Режим работы | Период, мин | Продолжительность одного цикла, мин | |
| включенный | выключенный | |||
| Нерегулируемое | Работа с полной нагрузкой | 6 | 24 | 30 |
| Двуступенчатое | Работа с минимальной нагрузкой | 6 | 24 | 30 |
| Многоступенчатое | Работа с минимальной нагрузкой или работа с половинной нагрузкой a | 6 | 24 | 30 |
| Переменное b | Работа с минимальной нагрузкой или работа с половинной нагрузкой a | 12 | 48 | 60 |
| a Если не измеряют минимальную производительность в устойчивом состоянии, то вместо испытания минимальной производительности в цикличном режиме проводят испытания при половинной нагрузке в цикличном режиме. b Для устройств с переменной производительностью испытания цикличного режима не требуется. Все, что представлено выше, — для информации. | ||||
C.2. Испытание
C.2.1 Испытание на охлаждение для цикличного режима в установившемся состоянии с сухим теплообменником (Испытание A)
До начала регистрации данных устройство должно работать в течение не менее 1 ч в установившемся состоянии до удаления всей влаги с теплообменника. Следует слить дренажный поддон и установить его обратно. После этого поддон должен оставаться абсолютно сухим.
Следует зарегистрировать холодопроизводительность и электрическую мощность, полученную при проведении испытания в установившемся состоянии с сухим теплообменником. При подготовке к цикличным испытаниям (C.2.2) следует зарегистрировать средний расход воздуха на внутренней стороне, который получают исходя из перепада давления, расхода воздуха через сопло, а также свойств самого воздуха.
C.2.2 Испытание на охлаждение для цикличного режима при сухом теплообменнике (Испытание B)
После завершения испытания на охлаждение в установившемся состоянии с сухим теплообменником следует отключить аппаратуру, предназначенную для проведения испытаний методом энтальпии внутреннего воздуха, если она установлена, после чего начать управление компрессором устройства в ручном режиме. Испытательную установку следует настроить таким же образом, как и при проведении испытаний в устойчивом состоянии с сухим теплообменником. При испытании тепловых насосов, если автоматически не изменяется управление устройством, следует оставлять реверсивный клапан в положении «компрессор выключен» при отключенном цикле и в положении «компрессор включен» при работе в цикличном режиме.
Продолжительность режимов — в соответствии с таблицей C.2.
До завершения испытания следует повторять включение и выключение компрессора. Встроенным в устройство средствам регулирования допускается управление наружным вентилятором.
Во всех случаях, чтобы обеспечить стабильный воздушный поток во внутреннем теплообменнике, следует включать вытяжной вентилятор измерительной аппаратуры при включении вентилятора внутреннего блока (если он установлен).
C.2.2.2 Условие снятия показаний при автоматическом управлении вытяжным вентилятором в измерительной аппаратуре воздушного потока
Если аппаратура для измерения воздушного потока имеет функцию немедленного и автоматического регулирования статического давления таким образом, что перепад статического давления равен нулю для выходящего из устройства воздуха или статическое давление на выходе из устройства равно определенному значению (для устройств с воздуховодами), то, управляя работой вытяжного вентилятора, разницу перепада давления или скорости воздушного потока сопла, получаемую с помощью аппаратуры для измерения воздушного потока, имеющей автоматическое управление вытяжным вентилятором, а также значение, измеренное при проведении испытания в установившемся состоянии с сухим теплообменником, следует обеспечить в пределах 2% по истечении 15 с после возникновения воздушного потока. Если аппаратура для измерения воздушного потока не соответствует этим требованиям или если в ней не предусмотрена возможность управления вытяжным вентилятором в автоматическом режиме, то необходимые регулировки вытяжного вентилятора следует проводить в ручном режиме.
C.2.2.3 Условие снятия показаний при ручном управлении вытяжным вентилятором в измерительной аппаратуре воздушного потока
Следует регулировать вытяжной вентилятор таким образом, чтобы получить необходимый перепад статического давления или скорость воздушного потока, который получен при проведении испытания в установившемся состоянии с сухим теплообменником за максимально короткое время, а затем поддерживать эту величину. Перепад давления или скорость воздушного потока, измеренные при проведении испытания в установившемся состоянии с сухим теплообменником, следует обеспечить в пределах 2% по истечении 15 с после возникновения воздушного потока.
После завершения не менее двух полных циклов включения и выключения компрессора, в любом последующем периоде, фиксируют данные и определяют значения для общего подаваемого охлаждения и общего электропотребления.
При проведении испытаний допустимые отклонения температуры по сухому термометру составляет +/- 2,5 °C на внутренней стороне и +/- 5 °C на наружной стороне, как установлено в ГОСТ 32970, ГОСТ 32969 и [1].
При прохождении воздушных потоков через теплообменник характеристики воздуха, расхода воздуха и электрического напряжения следует снимать не реже чем через каждые 2 мин. Следует регистрировать температуру по сухому термометру на входе и выходе из теплообменника внутреннего блока с периодичностью не более 10 с.
Снятие показаний холодопроизводительности и электрической мощности сверх полных циклов
Для устройств с воздуховодами, испытанными с установленным и работающим вентилятором внутреннего блока, снимают показания электрической мощности с неработающим (состояние «выключен») вентилятором.
Для остальных устройств следует снимать показания электрической мощности с неработающим (состояние «выключен») компрессором.
Коэффициент понижения (CD) должен быть рассчитан с использованием результатов, полученных при проведении испытаний A и B и таблицы C.1 по формуле (C.1).
Формула (C.1) выражена для случая, когда оборудование работает с полной нагрузкой. Указанная формула может быть также использована при работе с половинной нагрузкой в цикличном режиме \phi_{haf(cyc)} и при работе с минимальной нагрузкой в цикличном режиме \phi_{min(cyc)}
, (C.1)где \phi_{ful(cyc)} — холодопроизводительность кондиционера, определенная при проведении испытания в соответствии с C.2.2, Вт;
Pful(cyc) — потребляемая мощность на охлаждение, определенная при проведении испытания в соответствии с C.2.2, Вт;
\phi_{ful(dry)} — холодопроизводительность кондиционера, определенная при проведении испытания в соответствии с C.2.1, Вт;
Pful(dry) — потребляемая мощность на охлаждение, определенная при проведении испытания в соответствии с C.2.1, Вт;
EER,ful(cyc) — коэффициент полезного действия охлаждения кондиционера, определенный при проведении испытания в соответствии с C.2.2;
EER,ful(dry) — коэффициент полезного действия охлаждения кондиционера, определенный при проведении испытания в соответствии с C.2.1;
FCL,ful — коэффициент относительно \phi_{ful(cyc)} и \phi_{ful(dry)} .
МЕТОД РАСЧЕТА СЕЗОННОГО КОЭФФИЦИЕНТА ЭФФЕКТИВНОСТИ ПРИ ЧЕТКО ОПРЕДЕЛЕННОЙ НАГРУЗКЕ ОХЛАЖДЕНИЯ
Установленная нагрузка охлаждения при использовании кондиционеров и тепловых насосов (далее — оборудование) весьма неодинакова для различных регионов и зависит от климатических условий, применяемых строительных конструкций и материалов, а также других ситуаций, имеющих свои особенности в каждом конкретном случае.
Для того чтобы оценить и сравнить заданные нагрузки охлаждения, желательно иметь типовые данные о нагрузке.
Настоящее приложение устанавливает методы определения минимальной потребности в охлаждении и оценки оборудования, работающего в условиях, соответствующих этой нагрузке.
Настоящее приложение также устанавливает метод расчета сезонного коэффициента эффективности оборудования, установленного в конкретном регионе или в конкретном здании.
D.1 Сезонный коэффициент эффективности охлаждения (CSPF)
Расчет сезонного коэффициента эффективности охлаждения (CSPF) проводят в соответствии с положениями, установленными в основной части настоящего стандарта для каждого типа оборудования.
D.1.1 Определение количества часов охлаждения при определенной температуре наружного воздуха в конкретном регионе
Следует иметь сезонные данные о количестве часов при определенной температуре наружного воздуха, необходимые для расчета.
D.1.2 Установка конкретной нагрузки охлаждения Lc
- должна быть определена температура наружного воздуха при 100% нагрузке охлаждения;
- наивысшую возможную температуру наружного воздуха следует определять из данных D.1.1, при этом следует исключить ненормальные состояния, которые, возможно, присутствуют в представленных данных;
- для определения требуемой холодопроизводительности для конкретного здания расчет проводят для температуры наружного воздуха, соответствующей 100% нагрузке;
- для применения оборудования в конкретном здании следует рассчитать температуру, которая соответствует 0% нагрузки;
- из перечисленных выше данных получают кривую нагрузки.
D.1.3 Характеристики оборудования при определенной температуре наружного воздуха
Характеристики оборудования при определенной температуре наружного воздуха относительно холодопроизводительности и потребляемой мощности получают из основной части настоящего стандарта.
МЕТОД РАСЧЕТА ДЛЯ ТЕМПЕРАТУРЫ В СЛУЧАЕ, КОГДА УСТАНОВЛЕННАЯ ЛИНИЯ НАГРУЗКИ ПЕРЕСЕКАЕТ ЛИНИИ ПРОИЗВОДИТЕЛЬНОСТИ
Установленную нагрузку Lc(tj) рассчитывают по формуле (E.1), которая повторяет формулу (2)
L_{c}(t_{j}) = \phi_{ful}(t_{100}) \cdot \frac{(t_{j} - t_{0})}{(t_{100} - t_{0})} . (E.1)
Каждую характеристику производительности \phi(t_{j}) вычисляют по формулам (E.2), (E.3) и (E.4), которые соответственно повторяют формулы (3), (14) и (9) основной части настоящего стандарта
\phi_{ful}(t_{j}) = \phi_{ful}(35) + \frac{\phi_{ful}(29) - \phi_{ful}(35)}{(35 - 29)} \cdot (35 - t_{j}) , (E.2)
\phi_{haf}(t_{j}) = \phi_{haf}(35) + \frac{\phi_{haf}(29) - \phi_{haf}(35)}{(35 - 29)} \cdot (35 - t_{j}) , (E.3)
\phi_{min}(t_{j}) = \phi_{min}(35) + \frac{\phi_{min}(29) - \phi_{min}(35)}{(35 - 29)} \cdot (35 - t_{j}) . (E.4)
Точку пересечения линии производительности при работе с полной нагрузкой и линии нагрузки tb вычисляют по формулам (E.1) и (E.2)
(E.5)Тогда tb вычисляют по формуле (E.6)
. (E.6)Точку пересечения линии показывающей работу с половиной нагрузки и линии нагрузки tc вычисляют по формулам (E.1) и (E.3)
\phi_{ful}(t_{100}) \cdot \frac{(t_{c} - t_{0})}{(t_{100} - t_{0})} = \phi_{haf}(35) + \frac{\phi_{haf}(29) - \phi_{haf}(35)}{(35 - 29)} \cdot (35 - t_{c}) . (E.7)
. (E.8)Точку пересечения линии показывающей работу с минимальной нагрузкой и линии нагрузки tp вычисляют по формулам (E.1) и (E.4)
\phi_{ful}(t_{100}) \cdot \frac{(t_{p} - t_{0})}{(t_{100} - t_{0})} = \phi_{min}(35) + \frac{\phi_{min}(29) - \phi_{min}(35)}{(35 - 29)} \cdot (35 - t_{p}) . (E.9)
Тогда tp вычисляют по формуле (E.10)
. (E.10)Используя значение по умолчанию для \phi(29) = 1,077 \cdot \phi(35) , которое установлено в таблице 1 основной части настоящего стандарта, вычисляют \phi(t_{j}) по формуле (E.11)
\phi_{ful}(t_{j}) = \phi_{ful}(35) \cdot (1 + \frac{0,077(5 - t_{j})}{6}) . (E.11)
Точку пересечения линии, показывающей работу с полной нагрузкой, и линии нагрузки tb вычисляют по формулам (E.1) и (E.11)
\phi_{ful}(t_{100}) \cdot \frac{(t_{b} - t_{0})}{(t_{100} - t_{0})} = \phi_{ful}(35) \cdot (1 + \frac{0,077(35 - t_{b})}{6}) . (E.12)
Тогда tb вычисляют по формуле (E.13)
. (E.13)Таким же образом точку пересечения линии, показывающей работу с половиной нагрузки, и линии нагрузки tc вычисляют по формуле (E.14)
. (E.14)Таким же образом точку пересечения линии, показывающей работу с минимальной нагрузкой, и линии нагрузки tp вычисляют по формуле (E.15).
. (E.15)СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖГОСУДАРСТВЕННЫХ
СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ
В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ МЕЖДУНАРОДНОМ СТАНДАРТЕ
| Обозначение ссылочного межгосударственного стандарта | Степень соответствия | Обозначение и наименование ссылочного международного стандарта |
| ГОСТ 32970-2014 (ISO 5151:2010) | MOD | ISO 5151:2010 «Кондиционеры и тепловые насосы без воздуховодов. Испытания и оценка рабочих характеристик» |
| ГОСТ 32969-2014 (ISO 13253:2011) | MOD | ISO 13253:2011 «Кондиционеры и воздухо-воздушные тепловые насосы с воздуховодами. Испытания и оценка рабочих характеристик» |
| Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - MOD — модифицированные стандарты. | ||
