ГОСТ 33650-2015. Межгосударственный стандарт. Подъемники с рабочими платформами. Термины и определения
Федеральное агентство по техническому регулированию и метрологии · № ГОСТ 33650-2015Действующий акт
(введен в действие Приказом Росстандарта от 02.06.2016 № 495-ст)
Примечание
Документ введен в действие с 1 июня 2017 года.
агентства по техническому регулированию и метрологии от 2 июня 2016 г. № 495-ст
ПОДЪЕМНИКИ С РАБОЧИМИ ПЛАТФОРМАМИ
Elevating work platforms. Terms and definition
Дата введения 1 июня 2017 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 438 «Подъемники с рабочими платформами»
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 г. № 48-2015)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 июня 2016 г. № 495-ст межгосударственный стандарт ГОСТ 33650-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2017 г.
5 Настоящий стандарт разработан на основе национального стандарта Российской Федерации ГОСТ Р 52064-2003 «Подъемники с рабочими платформами. Термины и определения» <>*
<> Приказом Федерального агентства по техническому регулированию и метрологии от 2 июня 2016 г. № 495-ст ГОСТ Р 52064-2003 отменен.*
6 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технического регламента Таможенного союза «О безопасности машин и оборудования» и технического регламента «О безопасности колесных транспортных средств»
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий данной области знания.
Для каждого понятия установлен один стандартизованный термин.
Термины-синонимы без пометы «Нрк.» приведены в качестве справочных данных и не являются стандартизованными.
Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации, при этом не входящая в круглые скобки часть термина образует его краткую форму.
Краткие формы, представленные аббревиатурой или словосочетанием на базе аббревиатуры, приведены после стандартизованного термина и отделены от него точкой с запятой.
Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
В случаях, когда в термине содержатся все необходимые и достаточные признаки понятия, определение не приводится, и вместо него ставится прочерк.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы — светлым, а синонимы — курсивом.
1. Область применения
Настоящий стандарт устанавливает основные термины на подъемники с рабочей платформой (далее — подъемники), применяемые для строительно-монтажных, ремонтных, инспекционных и других работ в различных отраслях экономики (строительстве, жилищно-коммунальном хозяйстве и т.п.).
Настоящий стандарт не распространяется на пожарные подъемники, строительные подъемники, в том числе мачтовые, средства подмащивания (леса, площадки и т.д.).
Примечание — Схемы, приведенные в настоящем стандарте, даны только для сведения.
2. Термины и определения
| Термин | Определение | Схема |
| Общие термины | ||
| 1 подъемник с рабочей платформой | Грузоподъемная машина, предназначенная для перемещения рабочего персонала с инструментом и материалами, размещенными на рабочей платформе, при проведении работ в пределах рабочей зоны и состоящая из базового шасси, подъемного оборудования и рабочей платформы | - |
| 2 мобильный подъемник с рабочей платформой | Подъемник на колесном ходу (самоходный или прицепной), оснащенный стреловым подъемным оборудованием | - |
| 3 базовое шасси | Составная часть подъемника, которая представляет собой, как правило, основание в виде ходового устройства с необходимыми местами крепления для установки рабочего оборудования, с опорными элементами, а также силовой установкой для обеспечения движения рабочего оборудования и подъемника по рабочей площадке и/или дорогам. Примечание — Допускается в качестве основания подъемника применять жестко установленные (стационарные) конструкции | - |
| 4 рабочее оборудование | Комплект составных частей (подъемное оборудование, рабочая платформа), монтируемых на базовое шасси для обеспечения функционального назначения подъемника | - |
| 5 подъемное оборудование | Составная часть подъемника, которая соединена с базовым шасси и рабочей платформой и которая позволяет перемещать рабочую платформу в пределах рабочей зоны подъемника (в горизонтальном и/или вертикальном направлениях) | - |

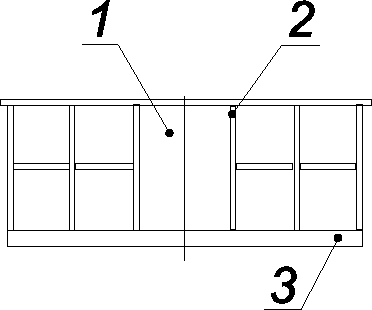

| 6 рабочая платформа | Составная часть подъемника, которая представляет собой конструкцию различного исполнения в виде площадки с защитными ограждениями, которая закреплена к подъемному оборудованию и предназначена для размещения рабочего персонала с инструментом и материалами в целях проведения работ в пределах рабочей зоны | - |
| 7 составная часть | Деталь или сборочная единица подъемника | - |
| 8 изготовитель | Физическое или юридическое лицо, несущее полную ответственность за проведение необходимых научно-исследовательских, опытно-конструкторских и технологических работ, производство и испытания изготовленного подъемника с рабочей платформой | - |
| 9 эксплуатант | Лицо или организация, непосредственно осуществляющая эксплуатацию подъемника | - |
| 10 машинист подъемника | Лицо, имеющее право на управление рабочими движениями подъемника | - |

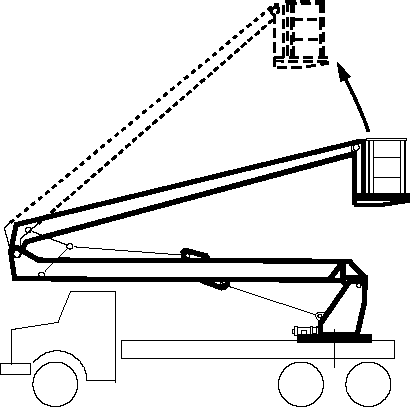

| 11 подъем <*> | Движение рабочей платформы вверх |  |

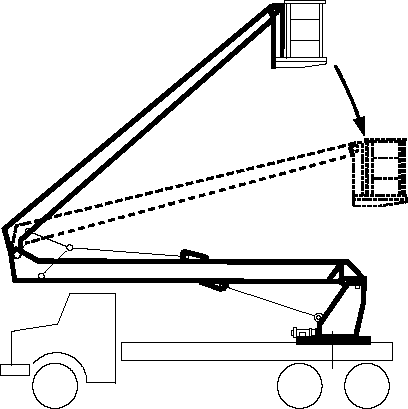

| 12 опускание <*> | Движение рабочей платформы вниз |  |

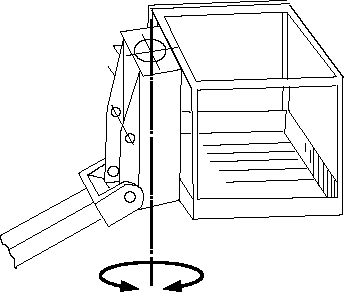

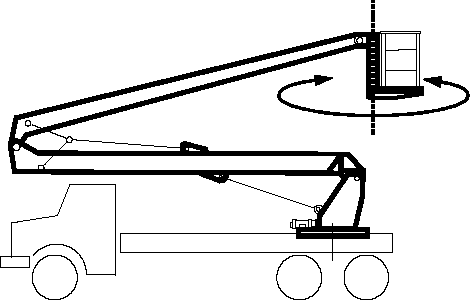

| 13 вращение <*> | Вращательное движение рабочей платформы в горизонтальной плоскости |  |

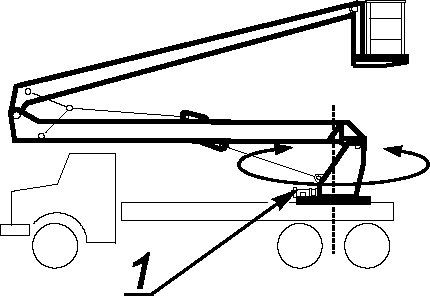

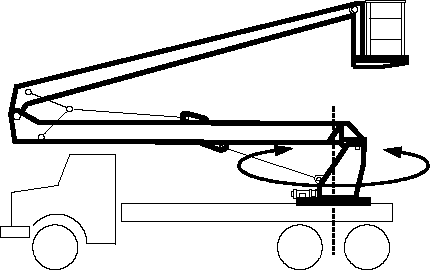

| 14 поворот <*> | Вращательное движение подъемного оборудования относительно оси вращения опорно-поворотного устройства |  |
| 15 перемещение | Любое горизонтальное перемещение подъемника мачтового типа из одного положения в другое в пределах одного места производства работ | - |
| 16 состояние перемещения | Конфигурация подъемника мачтового типа, в которой он перемещается из одного положения в другое в пределах одного места производства работ, включая любые ограничения по погодным условиям и нагрузке или количеству людей на подъемнике мачтового типа | - |
| 17 передвижение | Движение подъемника по рабочей площадке | - |
| 18 транспортирование | Любое перемещение подъемника мачтового типа в пределах места производства работ | - |
| 19 транспортировка | Доставка подъемника на место производства работ, в том числе самоходом | - |
| 20 плавное перемещение рабочей платформы | Плавное движение рабочей платформы с наименьшей скоростью в начале ее движения или перед ее остановкой | - |

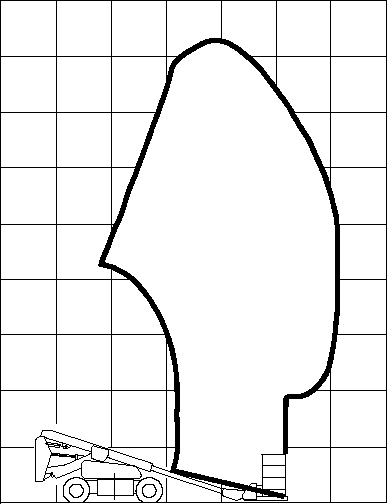

| 21 рабочая зона | Область пространства, в которой обеспечивается эксплуатация рабочей платформы в пределах расчетных нагрузок и сил при условиях эксплуатации, предписанных изготовителем |  |
| 22 рабочее положение | Положение рабочего оборудования, предписанное изготовителем, в котором подъемник может совершать цикл с грузом | - |

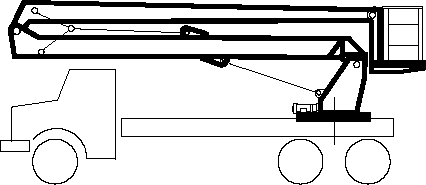

| 23 транспортное положение | Положение рабочего оборудования, предписанное изготовителем для транспортировки подъемника |  |
| 24 положение для доступа | Положение рабочего оборудования, обеспечивающее вход и выход рабочего персонала с рабочей платформы | - |
| 25 рабочая площадка | Площадка для установки подъемника в рабочее положение, подготовленная согласно требованиям нормативных документов, технической и эксплуатационной документации | - |
| 26 рабочий цикл | Цикл, начинающийся с момента доступа рабочего персонала на рабочую платформу, включающий выполнение работы, и заканчивающийся возвращением рабочей платформы в исходное положение | - |
| 27 исправное состояние | Состояние подъемника, при котором он соответствует всем требованиям нормативных и конструкторских (проектных) документов | - |
| 28 схема распределения нагрузки | Закрепленная на рабочей платформе схема с указанием разрешенного количества людей, допустимой нагрузки и ее распределения для конкретной конфигурации подъемника | - |
| 29 работоспособное состояние | Состояние подъемника, при котором он способен выполнять заданные функции, сохраняя значения заданных параметров, соответствующие требованиям нормативных и конструкторских (проектных) документов | - |
| 30 металлоконструкция | Расчетная несущая конструкция подъемника (рабочее оборудование, опорная рама, поворотная рама, опорные элементы и т.п.), изготовленная, как правило, из металла | - |
| 31 конфигурация | Компоновка элементов подъемника в пределах оговоренных ограничений на эксплуатацию, включая различные номинальные нагрузки | - |
| 32 значительные изменения конструкции подъемника мачтового типа | Изменение конструкции подъемника в целом либо тех его составных частей и узлов, которые влияют на устойчивость, прочность или эксплуатационные показатели установки | - |
| 33 испытания типа | Испытания на репрезентативной модели новой конструкции или модели, включающей в себя значительные изменения в существующей конструкции, которые проводит ответственная организация или ее уполномоченный представитель | - |
| 34 специализированная организация | Организация, обеспечивающая хотя бы один из перечисленных видов работ: - проектирование подъемника либо компоновочных его узлов; - обслуживание, монтаж/демонтаж, ремонт, реконструкция (модернизация) подъемника и/или компоновочных узлов; - проведение технических освидетельствований, неразрушающего контроля, технического диагностирования, экспертизы промышленной безопасности подъемника | - |
| 35 статические испытания | Испытания статической нагрузкой по действующим нормам | - |
| 36 динамические испытания | Испытания динамической нагрузкой по действующим нормам | - |
| 37 метод конечных элементов | Компьютеризованный метод идеализации реальной конструкции для выполнения структурного анализа | - |
| 38 статическая нагрузка Fст | Нагрузка, создаваемая массой находящегося на рабочей платформе испытательного груза, предусмотренная в нормативной и конструкторской документации для проведения статических испытаний | - |
| 39 динамическая нагрузка Fд | Нагрузка, вызванная ускорениями при движении и остановке рабочей платформы с расположенным на ней испытательным грузом, масса которого предусмотрена в нормативной и конструкторской документации для проведения динамических испытаний | - |
| 40 ветровая нагрузка Fв | Нагрузка, создаваемая давлением ветра на различных высотах, принимаемая по горизонтальному направлению | - |
| 41 ветровая нагрузка при рабочем положении подъемника Fв.р | Предельная ветровая нагрузка на уровне рабочей площадки, при которой разрешается работа подъемника | - |
| 42 устойчивость | Способность подъемника противодействовать опрокидывающим моментам | - |
| 43 неустойчивость | Состояние подъемника, при котором сумма опрокидывающих моментов превышает сумму моментов, препятствующих опрокидыванию | - |
| 44 группа неустойчивости A | Подъемники, у которых вертикальная проекция центра площади рабочей платформы во всех конфигурациях при максимальном наклоне шасси, заданном производителем, всегда находится внутри ребра опрокидывания | - |
| 45 группа неустойчивости B | Подъемники, не входящие в группу A | - |
| 46 система мониторинга опрокидывающего момента | Система текущего контроля момента, стремящегося опрокинуть подъемник | - |
| 47 грузовая устойчивость | Способность подъемника противодействовать опрокидывающим моментам, создаваемым массой груза, силами инерции, ветровой нагрузкой при рабочем положении и другими факторами, оговоренными в эксплуатационной документации | - |
| 48 собственная устойчивость | Способность подъемника противодействовать опрокидывающим моментам при нахождении подъемника в рабочем (в том числе без груза) и нерабочем положениях | - |
| 49 коэффициент устойчивости Kу | Отношение восстанавливающего момента к опрокидывающим моментам | - |
| 50 пластичный материал | Материал, который имеет минимальное удлинение 10% до разрушения и адекватную ударную вязкость образца материала с надрезом при самой низкой температуре эксплуатации, являющейся номинальной для подъемников | - |
| 51 непластичные (хрупкие) материалы | Армированные стекловолокном пластмассы и другие материалы, отличающиеся от пластичных материалов | - |
| 52 непроводящие (изолирующие) компоненты | Компоненты из материалов, отобранных по их электрическим свойствам для использования в подъемниках в целях потенциального обеспечения электрической защиты от непреднамеренного контакта некоторых частей мобильного подъемника с рабочей платформой (МПРП) с воздушными электрическими линиями | - |
| 53 система изоляции шасси | Система непроводящих (изолирующих) компонентов, установленная между ходовой частью и конструкцией, поддерживающей верхнюю непроводящую (изолирующую) стрелу. Примечание — При правильном техническом обслуживании такая система может обеспечивать изоляцию ходовой части в случае непреднамеренного контакта секции МПРП, расположенной между верхней непроводящей (изолирующей) стрелой и указанной системой, с проводами или другими устройствами, находящимися под напряжением | - |
| 54 уровень электрической изоляции | Уровень электрической изоляции фазы относительно земли (заземления), обеспечиваемый непроводящими (изолирующими) компонентами верхней стрелы и выраженный в максимальном номинальном напряжении электроустановки (линии или оборудования) в случае непреднамеренного контакта с данной установкой выше места расположения непроводящего (изолирующего) элемента со стороны МПРП. Примечания 1 Уровень электрической изоляции устанавливается организацией, ответственной за эксплуатацию мобильных подъемников с рабочими платформами (МПРП). 2 Уровень электрической изоляции ограничивается напряжением в электрических распределительных системах (46 кВ и менее) | - |
| 55 изолирующая прокладка | Вставка, изготовленная из непроводящего (изолирующего) материала и соответствующая размеру внутренней части рабочей платформы | - |
| Подъемники, классифицированные по базовому шасси | ||
| 56 самоходный подъемник | Подъемник, оборудованный движителем для передвижения по рабочей площадке и для транспортировки самоходом по дорогам | - |
| 57 самоходный подъемник на колесном ходу | Самоходный подъемник, снабженный для движения колесами | - |

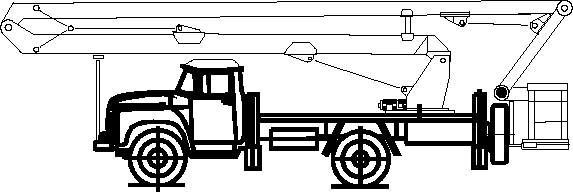

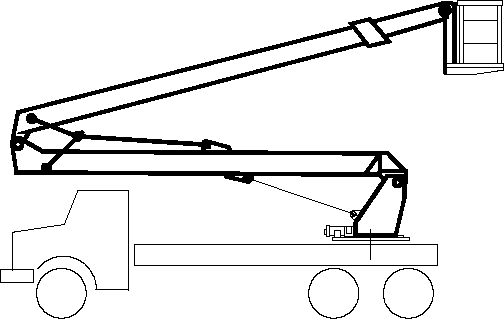

| 58 автомобильный подъемник | Подъемник, смонтированный на автомобильном шасси |  |
| 59 подъемник на специальном шасси | Подъемник, смонтированный на специальном шасси автомобильного типа |  |

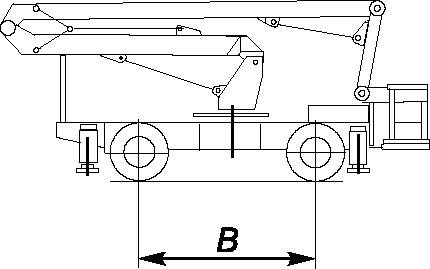

| 60 короткобазовый подъемник | Подъемник, смонтированный на короткобазовом шасси автомобильного типа |  |
| 61 пневмоколесный подъемник | Подъемник, смонтированный на пневмоколесном шасси |  |

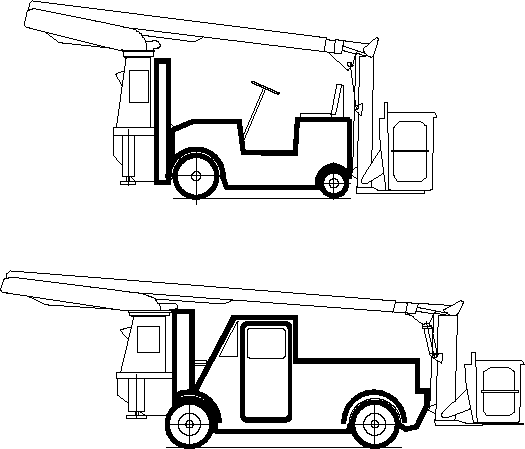

| 62 подъемник на базе электро- или автопогрузчика | Подъемник, смонтированный на базе электро- или автопогрузчика |  |

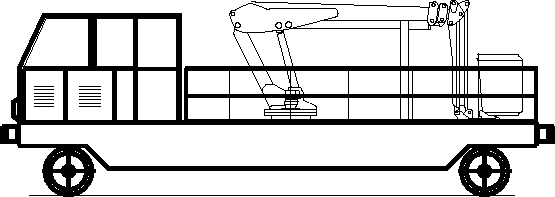

| 63 рельсовый подъемник | Подъемник, смонтированный на шасси (дрезине), движущемся по рельсам |  |
| 64 самоходный подъемник на гусеничном ходу | Самоходный подъемник, снабженный для движения гусеницами | - |

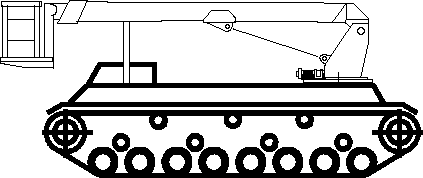

| 65 гусеничный подъемник | Подъемник, смонтированный на гусеничном шасси |  |
| 66 прицепной подъемник | Подъемник, не оборудованный движителем и буксируемый транспортным средством для передвижения по рабочей площадке и для транспортировки по дорогам | - |

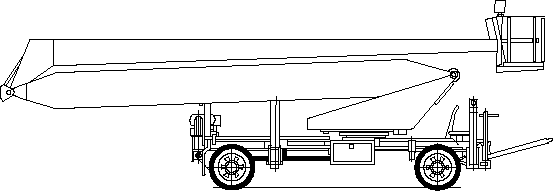

| 67 прицепной подъемник на колесном ходу | Прицепной подъемник, снабженный для движения колесами | - |
| 68 прицепной подъемник автомобильного типа | Прицепной подъемник, монтируемый на прицепе специальной конструкции автомобильного типа или на автомобильном прицепе |  |
| 69 прицепной подъемник на железнодорожной платформе | Прицепной подъемник, монтируемый на железнодорожной платформе и предназначенный для движения по рельсам |  |
| 70 передвижной подъемник | Подъемник, имеющий возможность передвижения по рабочей площадке и транспортируемый на механизированном транспортном средстве по дорогам | - |
| 71 передвижной подъемник на колесном ходу | Передвижной подъемник, снабженный для движения колесами | - |
| 72 передвижной механизированный подъемник | Передвижной подъемник, смонтированный на механизированном шасси, в том числе движущийся по рельсам |  |
| 73 передвижной немеханизированный подъемник | Передвижной подъемник, смонтированный на немеханизированном шасси и передвигаемый вручную, в том числе по рельсам |  |
| 74 стационарный подъемник | Подъемник, не имеющий возможности передвижения по рабочей площадке и транспортируемый на механизированном транспортном средстве по дорогам | - |
| Подъемники, классифицированные по подъемному оборудованию | ||
| 75 стреловой подъемник | Подъемник, подъемное оборудование которого выполнено в виде стрелы | - |
| 76 подъемник со стрелой фиксированной длины | Стреловой подъемник, оснащенный стрелой фиксированной длины |  |

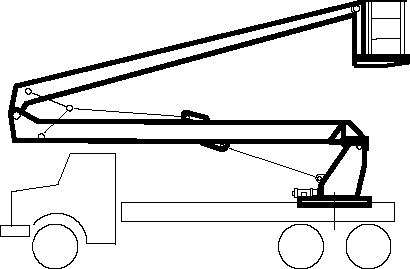

| 77 подъемник с шарнирно-сочлененной стрелой | Стреловой подъемник, оснащенный шарнирно-сочлененной стрелой |  |

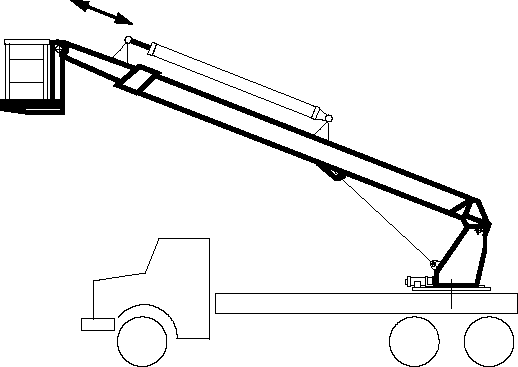

| 78 подъемник с телескопической стрелой | Стреловой подъемник, оснащенный телескопической стрелой |  |
| 79 подъемник с комбинированной стрелой | Стреловой подъемник, оснащенный комбинированной стрелой |  |

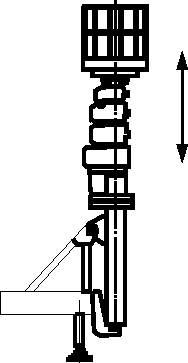

| 80 подъемник со стрелой вертикального телескопирования | Стреловой подъемник, оснащенный стрелой вертикального телескопирования |  |

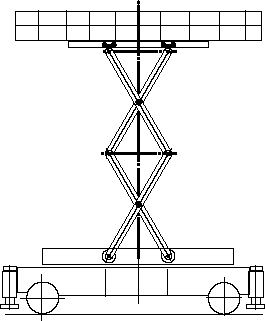

| 81 подъемник со стрелой пантографного типа | Стреловой подъемник, оснащенный стрелой пантографного типа |  |

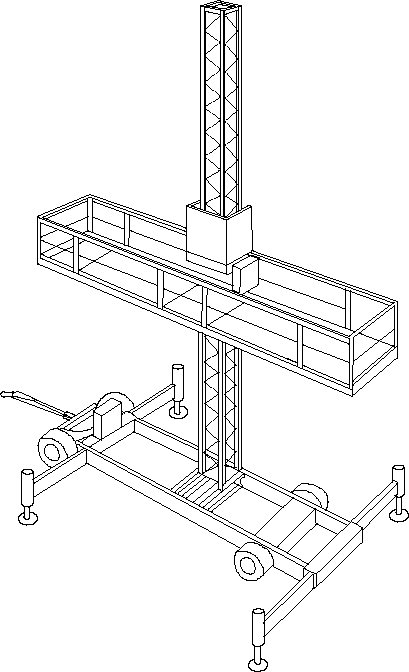

| 82 подъемник мачтового типа | Подъемник, подъемное оборудование которого выполнено в виде мачты |  |
| 83 подъемник одномачтовый | Подъемник мачтового типа, оснащенный одной мачтой | - |
| 84 подъемник многомачтовый | Подъемник мачтового типа, оснащенный двумя и более мачтами | - |
| 85 подъемник с вертикальной мачтой | Подъемник мачтового типа, оснащенный вертикальной мачтой | - |
| 86 подъемник наклонный | Подъемник мачтового типа, оснащенный наклонной мачтой | - |
| 87 подъемник с мачтой фиксированной длины | Подъемник мачтового типа, оснащенный мачтой фиксированной длины | - |
| 88 подъемник с мачтой регулируемой длины | Подъемник мачтового типа, оснащенный мачтой регулируемой длины | - |
| Подъемники, классифицированные по рабочей платформе | ||
| 89 подъемник с нераздвижной рабочей платформой | Подъемник, оснащенный нераздвижной рабочей платформой | - |

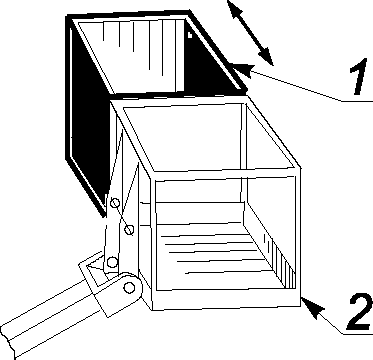

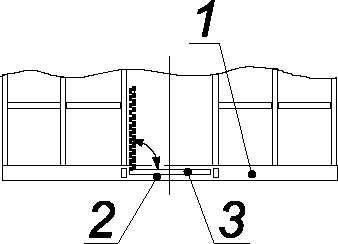

| 90 подъемник с раздвижной рабочей платформой | Подъемник, оснащенный раздвижной рабочей платформой | - |
| 91 подъемник с электроизолированными (непроводящими) компонентами | Подъемник, не предназначенный для работы под высоким напряжением, но имеющий электроизоляцию отдельных составных частей при помощи электроизолированных (непроводящих) компонентов для защиты персонала в случае непреднамеренного контакта с проводами или другими устройствами, находящимися под напряжением | - |
| 92 подъемник электроизолированный | Подъемник, предназначенный для работы под высоким напряжением | - |
| 93 неэлектроизолированный подъемник | Подъемник, не имеющий электроизоляции | - |
| Подъемники, классифицированные по возможности и степени поворота и вращения рабочего оборудования | ||
| 94 поворотный подъемник | Подъемник, имеющий возможность поворота подъемного оборудования | - |

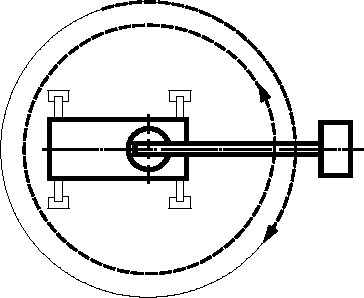

| 95 полноповоротный подъемник | Поворотный подъемник, имеющий возможность поворота подъемного оборудования без ограничения угла поворота |  |

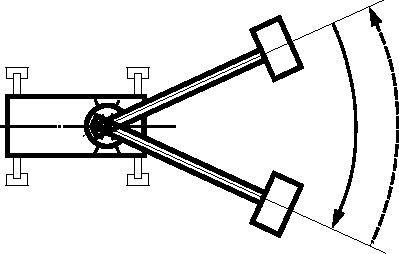

| 96 неполноповоротный подъемник | Поворотный подъемник, имеющий возможность поворота подъемного оборудования с ограничением угла поворота |  |
| 97 неповоротный подъемник | Подъемник, не имеющий возможности поворота подъемного оборудования |  |
| 98 подъемник с поворотной рабочей платформой | Поворотный (неповоротный) подъемник с рабочей платформой, конструкция которой предусматривает ее вращение | - |

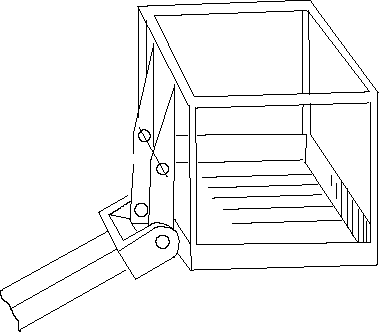

| 99 подъемник с неповоротной рабочей платформой | Поворотный (неповоротный) подъемник с рабочей платформой, конструкция которой не предусматривает ее вращения | - |
| Подъемники, классифицированные по виду привода рабочего оборудования | ||
| 100 гидравлический подъемник | Подъемник с гидравлическим приводом механизмов | - |
| 101 электрический подъемник | Подъемник с электрическим приводом механизмов | - |
| 102 механический подъемник | Подъемник с механическим приводом механизмов, в том числе с ручным приводом | - |
| 103 подъемник с комбинированным приводом | Подъемник с комбинированным приводом механизмов (электрогидравлическим, электромеханическим и т.п.) | - |
| 104 пневматический подъемник | Подъемник с пневматическим приводом механизмов | - |
| 105 подъемник с двигателем внутреннего сгорания | Подъемник с двигателем внутреннего сгорания | - |
| Составные части подъемников (базовое шасси) | ||
| 106 прицеп | Модификация базового шасси без движителя | - |
| 107 ходовое устройство | Совокупность элементов базового шасси, образующих тележку подъемника (рама, мосты, подвеска и др.) | - |
| 108 опорная рама | Металлоконструкция, снабженная опорными элементами и местом крепления ОПУ | - |
| 109 поворотная рама | Поворотная конструкция подъемника для размещения подъемного оборудования с рабочей платформой |  1 — поворотная рама |

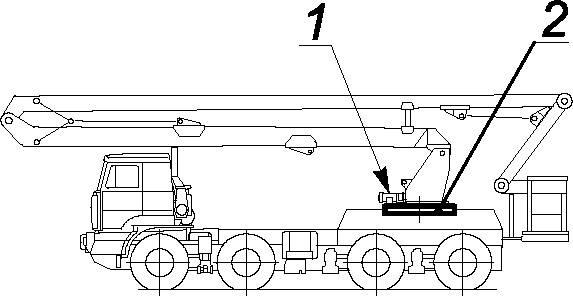

| 110 опорно-поворотное устройство; ОПУ | Устройство для передачи нагрузок (грузового момента, вертикальных и горизонтальных сил) от поворотной рамы на опорную раму и для поворота поворотной рамы |  1 — механизм поворота; 2 — ОПУ |
| 111 кабина оператора (машиниста) | Конструкция, защищающая машиниста подъемника от внешнего атмосферного воздействия, позволяющая управлять рабочими движениями подъемника и наблюдать за перемещением подъемного оборудования и рабочей платформы в пределах рабочей зоны | - |
| 112 опорные элементы | Устройства и системы, используемые для стабилизации подъемника, поддерживающие и/или выравнивающие подъемник | - |

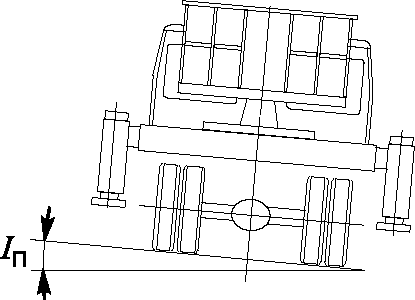

| 113 стабилизатор боковой устойчивости | Устройство для уравнивания деформаций упругих подвесок ходового устройства подъемника при движении на повороте |  |

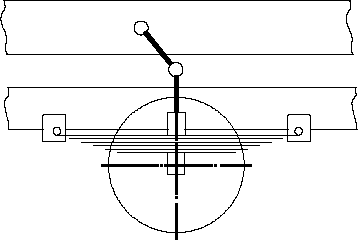

| 114 выключатель упругих подвесок | Устройство для отключения работы упругой подвески при опирании подъемника на балку |  |

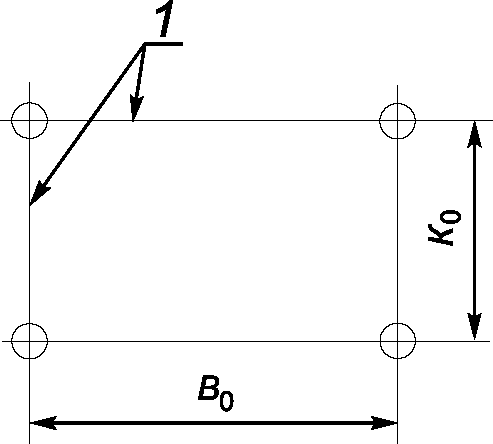

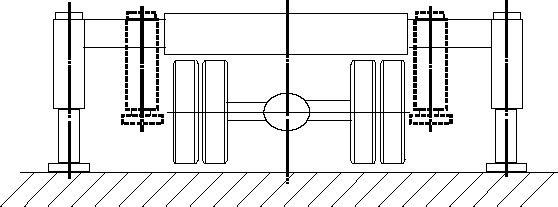

| 115 выносная опора | Устройство для увеличения опорного контура подъемника в рабочем положении |  |
| 116 балка выносной опоры | Составная часть выносной опоры, перемещаемая в рабочее положение с помощью механического привода или вручную | - |
| 117 домкрат | Переставной механизм для подъема конструкций на небольшую высоту при воздействии на конструкцию снизу |  |

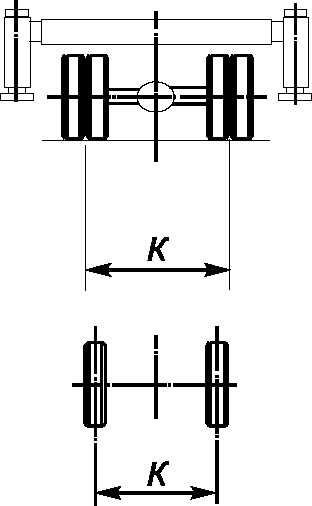

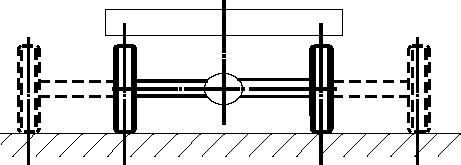

| 118 раздвижные оси | Ходовые колеса, являющиеся опорными элементами подъемника, имеющие устройство изменения размера опорного контура |  |
| 119 несущее основание | Составная часть подъемника мачтового типа, которая обеспечивает опору мачты и механизма подъема | - |
| 120 шасси | Составная часть подъемника мачтового типа, которая обеспечивает подвижность несущего основания | - |
| 121 рельсовое шасси | Шасси, разработанное для передачи вертикальной и горизонтальной сил на грунт через рельсы | - |
| Составные части подъемников (подъемное оборудование) | ||

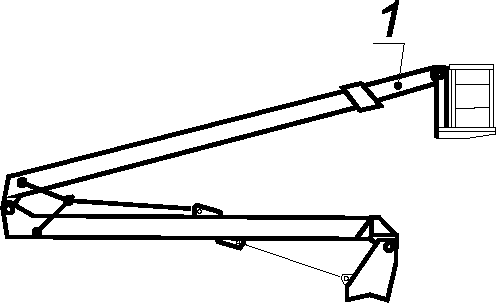

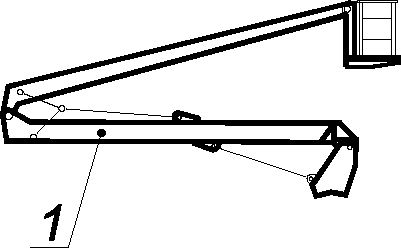

| 122 стрела | Подъемное оборудование, выполненное в виде мобильной конструкции, которое может раздвигаться, складываться, поворачиваться и не требует монтажа для приведения рабочего оборудования подъемника в рабочее положение | - |
| 123 стрела фиксированной длины | Стрела, состоящая из одной секции постоянной длины |  |

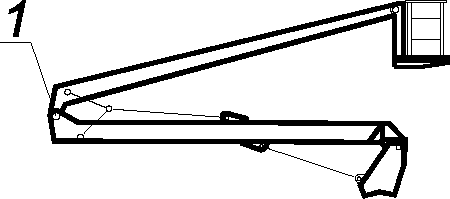

| 124 шарнирно-сочлененная стрела | Стрела, состоящая не менее чем из двух шарнирно-сочлененных секций |  1 — шарнир |

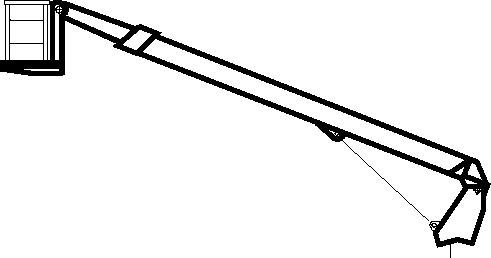

| 125 телескопическая стрела | Стрела, состоящая не менее чем из двух секций, одна из которых выдвигается из другой |  |
| 126 комбинированная стрела | Стрела, состоящая из шарнирно-сочлененных секций и телескопических секций |  |
| 127 стрела вертикального телескопирования | Стрела, состоящая не менее чем из двух телескопических секций с вертикальным рабочим ходом |  |
| 128 стрела пантографного типа | Стрела, состоящая не менее чем из двух шарнирно-сочлененных спаренных секций с вертикальным рабочим ходом |  |
| 129 мачта | Подъемное оборудование, выполненное в виде вертикальной конструкции, которая поддерживает и направляет рабочую платформу и монтируется в рабочее положение до начала рабочего цикла | - |
| 130 мачта фиксированной длины | Мачта, длина которой не может быть изменена | - |
| 131 мачта регулируемой длины | Мачта, длина которой может быть изменена присоединением готовых дополнительных секций мачты заданной длины | - |
| 132 направляющая | Часть мачты, которая направляет движение рабочей платформы | - |
| 133 настенная опора мачты | Система крепления мачты к зданию или иному сооружению, обеспечивающая устойчивость мачты | - |
| 134 секция | Сборочная единица — часть стрелы, мачты [при наличии составных секций каждую составную часть, как правило, обозначают цифровым индексом, например А1, А2 (нижняя секция); Б1, Б2 (промежуточная секция) и т.д.] | - |

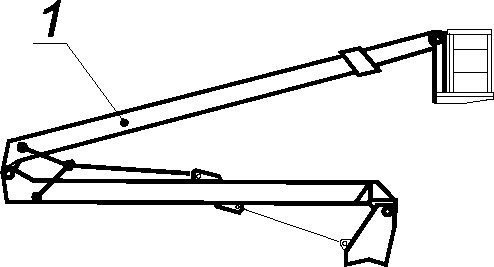

| 135 нижняя секция | Секция стрелы, шарнирно опирающаяся на кронштейн поворотной рамы |  1 — нижняя секция |
| 136 промежуточная секция | Секция стрелы, шарнирно опирающаяся на верхний кронштейн нижней секции |  1 — промежуточная секция |
| 137 верхняя секция | Секция стрелы, связанная с промежуточной секцией, на которой закреплена рабочая платформа |  1 — верхняя секция |
| Составные части подъемников (рабочая платформа) | ||

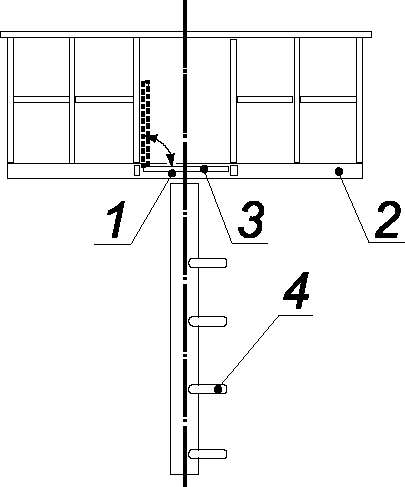

| 138 рабочая платформа | Вертикально перемещающаяся составная часть подъемника, которая представляет собой конструкцию различного исполнения в виде площадки с защитными ограждениями, которая прикреплена на подъемном оборудовании и предназначена для доставки людей, оборудования и материалов, а также для ведения работ | - |
| 139 полезная площадь рабочей платформы | Площадь рабочей платформы, измеренная на уровне пола рабочей платформы | - |
| 140 основная рабочая платформа | Рабочая платформа, размеры которой не могут быть изменены | - |
| 141 расширитель рабочей платформы | Составная часть рабочей платформы, которая состоит из дополнительных элементов конструкции, положение и устойчивость которых определяются и обеспечиваются конструкцией основной рабочей платформы. Примечание — Расширитель рабочей платформы используют для увеличения рабочей платформы, как правило, вдоль ее продольной рабочей кромки. В результате может быть образована площадка с размерами, соответствующими требуемой рабочей зоне. Расширители также можно устанавливать выше или ниже уровня основной рабочей платформы | - |
| 142 многоуровневая рабочая платформа | Две или несколько рабочих платформ подъемника мачтового типа, перемещающиеся по одной мачте, либо дополнительный рабочий уровень, присоединенный к рабочей платформе и полностью ею удерживаемый | - |
| 143 нераздвижная рабочая платформа | Рабочая платформа, не имеющая возможности увеличения площади пола в процессе работы. |  |
| Конструкция нераздвижной рабочей платформы может состоять из нескольких обособленных рабочих платформ, закрепленных на подъемном оборудовании |  | |
| 144 раздвижная рабочая платформа | Рабочая платформа, состоящая из основной и вспомогательной платформ и имеющая возможность увеличения площади пола в процессе работы за счет выдвижения вспомогательной платформы |  1 — вспомогательная платформа; 2 — основная платформа |
| 145 поворотная (неповоротная) рабочая платформа | Рабочая платформа, имеющая (не имеющая) возможность вращения |  |
| 146 электроизолированная рабочая платформа | Рабочая платформа, изолированная от конструкций подъемного оборудования, электрическое сопротивление изоляции которой не менее 0,5 МОм |  1 — изолятор |

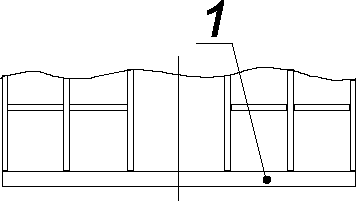

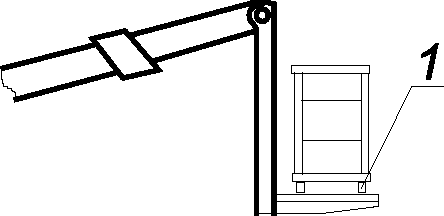

| 147 пол | Несущая горизонтальная конструкция рабочей платформы, в том числе с люком, предназначенная для размещения рабочего персонала, материалов, инструмента |  1 — пол |
| 148 люк | Проем с крышкой в полу для входа на рабочую платформу |  1 — ограждение; 2 — пол; 3 — крышка |
| 149 ограждение | Сплошная или решетчатая конструкция нормированной высоты, установленная по периметру пола |  1 — ограждение; 2 — пол |
| 150 стационарное ограждение | Ограждение, жестко связанное с полом, не имеющее возможности демонтажа | - |
| 151 съемное ограждение | Ограждение, жестко связанное с полом специальными устройствами, позволяющими при необходимости его демонтировать | - |
| 152 проем | Часть ограждения, обеспечивающая вход (выход) на рабочую платформу |  1 — проем; 2 — ограждение; 3 — пол |
| 153 лестница | Конструкция для подъема (спуска) на рабочую платформу |  1 — люк; 2 — пол; 3 — крышка; 4 — лестница |
| Составные части подъемников (пульты управления) | ||
| 154 пульт управления | Устройство (гидравлическое, электрическое, механическое, комбинированное и др.) для управления рабочими движениями подъемника с возможностью световой и звуковой сигнализации о состоянии рабочего оборудования | - |
| 155 пульт управления опорными элементами | Пульт для управления опорными элементами подъемника для горизонтирования ОПУ | - |
| 156 пульт управления рабочим оборудованием | Пульт для управления всеми рабочими движениями подъемника | - |
| 157 выносной пульт управления | Пульт управления рабочим оборудованием подъемника, соединенный с ним кабелем и выносимый из кабины оператора для использования в пределах конструкции подъемника | - |
| 158 пульт дистанционного управления | Пульт управления рабочим оборудованием подъемника, не соединенный с ним кабелем и предназначенный для использования вне пределов конструкции подъемника | - |
| 159 ограничитель скорости | Устройство, приводящее в действие систему блокировки, когда скорость движения рабочей платформы превышает номинальную скорость на предварительно заданное значение | - |
| 160 устройство блокировки при превышении скорости (ловитель) | Механическое устройство, предназначенное для остановки и удерживания рабочей платформы на мачте в неподвижном состоянии в случае превышения скорости | - |
| Составные части подъемников (механизмы) | ||
| 161 стационарно установленный механизм (устройство) | Механизм, закрепленный на конструкциях подъемника | - |
| 162 механизм подъема | Стационарно установленный механизм для подъема (опускания) рабочего оборудования |  1 — механизм подъема |
| 163 механизм изменения вылета | Стационарно установленный механизм, обеспечивающий перемещение рабочего оборудования на различные расстояния относительно оси вращения |  |
| 164 механизм поворота | Стационарно установленный механизм для поворота поворотной рамы подъемника относительно вертикальной оси ОПУ |  1 — механизм поворота |
| 165 механизм изменения длины подъемного оборудования | Стационарное приводное устройство для изменения длины подъемного оборудования (стрелы пантографного типа) | - |
| 166 механизм телескопирования | Стационарное приводное устройство для изменения длины подъемного оборудования (телескопических стрел) или телескопических балок выносных опор |  |
| 167 система управления рабочими движениями | Конструкция и схема, обеспечивающие плавное перемещение подъемного оборудования и рабочей платформы в пределах рабочей зоны | - |

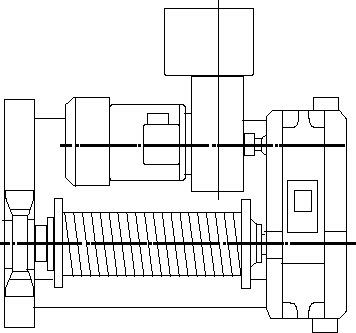

| 168 лебедка | Грузоподъемный механизм, тяговое усилие которого передается посредством гибкого элемента (каната, цепи) от приводного барабана | - |
| 169 барабанная лебедка | Лебедка с закреплением грузового каната на барабане |  |
| 170 лебедка с канатоведущим шкивом | Лебедка, тяговое усилие в которой передается за счет сил трения между канавками шкива и канатом |  |
| 171 тормоз | Устройство для остановки и/или удержания механизмов в неподвижном состоянии или снижения скорости движения | - |
| 172 колодочный тормоз | Тормоз, у которого торможение осуществляется прижатием колодок к тормозному шкиву |  |
| 173 дисковый тормоз | Тормоз, у которого торможение осуществляется прижатием подвижных и неподвижных дисков друг к другу |  |
| 174 автоматический тормоз | Автоматически действующее устройство, предназначенное для замедления и остановки подвижных частей в случае отключения энергоснабжения | - |
| 175 канатный блок | Вращающийся элемент с ручьем для направления каната |  |
| 176 уравнительный блок | Блок, служащий для выравнивания нагрузок в двух ветвях каната |  |
| 177 контрролик | Ролик, предназначенный для компенсации сил, способствующих нарушению зацепления в зубчато-реечной передаче подъемника | - |
| 178 буфер | Устройство безопасности, представляющее собой гидравлические, пружинные и другие устройства и приспособления с упругими свойствами, предназначенные для смягчения удара при переходе рабочей платформой крайнего нижнего положения | - |
| 179 зубчато-реечный приводной механизм | Система привода, в которой используется зубчатое соединение, состоящее из цилиндрического зубчатого колеса (шестерни), которое находится в зацеплении с линейной зубчатой деталью (рейкой), прикрепленной к мачте | - |
| 180 храповой приводной механизм | Система привода, в которой храповое устройство поочередно зацепляется за перекладины или другие элементы мачты и поднимает или опускает платформу с заданным шагом движения. Примечание — При остановке механизма платформа удерживается собачкой храпового механизма или другим подобным приспособлением | - |

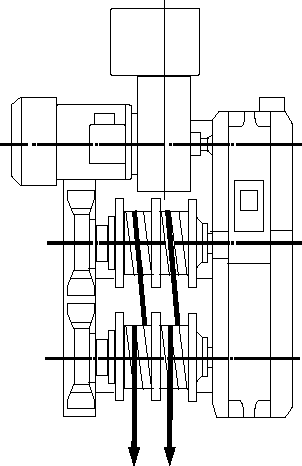

| 181 червячно-реечный приводной механизм | Система привода, которая состоит из прикрепленной к мачте рейки, которая входит в зацепление с червячным валом, соединенным с механическим приводом, установленным на платформе. Примечание — Подъем или опускание платформы происходят в результате вращения винтового шпинделя с механическим приводом в соответствующую сторону | - |
| 182 цепной привод | Система, которая включает одну или больше цепей, вращающихся на цепных звездочках или через цепные шкивы, а также любые связанные цепные звездочки, цепные и компенсирующие шкивы | - |
| 183 система привода с использованием стального каната | Система, которая включает в себя один или более канатных барабанов или канатоведущих шкивов, а также направляющих блоков | - |
| Составные части подъемников [устройства (приборы) безопасности] | ||
| 184 устройства (приборы) безопасности | Техническое устройство (механическое, электрическое, электронное и др.), предназначенное для непосредственного воздействия на механизмы и системы подъемника с целью недопущения аварийной ситуации и/или предупреждения об опасности ее возникновения вследствие неправильных действий оператора в процессе работы либо по иным причинам | - |
| 185 блокировка подъема выносных опор | Устройство, предназначенное для предотвращения подъема выносных опор при рабочем положении подъемного оборудования | - |
| 186 блокировка рабочих движений | Устройство, предназначенное для предотвращения рабочих движений подъемника при не выставленных в рабочее положение выносных опорах | - |
| 187 концевой выключатель | Устройство, используемое для ограничения рабочих движений и отключения механизмов подъемника в случаях нарушения эксплуатационных характеристик | - |
| 188 сигнализатор ветровой нагрузки | Прибор безопасности, предназначенный для контроля ветровой нагрузки на подъемник и сигнализирующий о достижении предельно допустимого ее значения | - |
| 189 ограничитель предельного груза | Устройство, отключающее рабочие механизмы подъемника при превышении номинальной грузоподъемности, установленной в конструкторской документации | - |
| 190 ограничитель рабочей зоны | Устройство, предназначенное для ограничения перемещения рабочей платформы пределами рабочей зоны | - |
| 191 указатель наклона | Устройство, информирующее об отклонении опорной плоскости ОПУ от горизонтального положения | - |
| 192 указатель скорости ветра | Устройство, определяющее скорость (силу) ветра | - |
| 193 устройство опускания рабочей платформы в аварийном режиме | Устройство, позволяющее произвести опускание рабочей платформы при внештатных ситуациях | - |
| 194 устройство аварийной остановки привода | Устройство, позволяющее остановить привод механизмов подъемника при аварийной ситуации | - |
| 195 устройство ориентации рабочей платформы (следящая система) | Устройство, предназначенное для обеспечения горизонтального положения рабочей платформы в пределах рабочей зоны | - |
| 196 устройство остановки рабочих движений | Устройство, включенное в цепь управления механизмами и предназначенное для остановки рабочих движений подъемника | - |
| 197 сигнальное устройство | Устройство, предназначенное для подачи предупреждающего светового или звукового сигнала | - |
| 198 фиксатор выносных опор | Устройство, не позволяющее самопроизвольное выдвижение выносных опор в транспортном положении подъемника | - |
| 199 защита подъемника от опасного приближения к ЛЭП | Устройство, предназначенное для сигнального оповещения и предотвращения опасного приближения рабочего оборудования подъемника к проводам линии электропередачи (ЛЭП) | - |
| 200 координатная защита | Устройство, обеспечивающее ограничение рабочей зоны при работе подъемника в стесненных условиях | - |
| 201 регистратор параметров работы подъемника | Устройство, предназначенное для регистрации и хранения информации о параметрах работы подъемника в процессе его эксплуатации | - |
| 202 автономное средство связи | Переговорное устройство, обеспечивающее оперативную двухстороннюю прием-передачу речевых сообщений (команд) между машинистом подъемника и рабочим персоналом, находящимся на рабочей платформе | - |
| 203 средство видеонаблюдения за рабочей платформой | Устройство, позволяющее наблюдать по монитору за рабочей платформой и рабочей зоной подъемника | - |
| 204 система защиты от падения | Система защиты, предусматривающая задержку падения, приводимая в действие рабочим | - |
| Параметры и размерные характеристики подъемников | ||

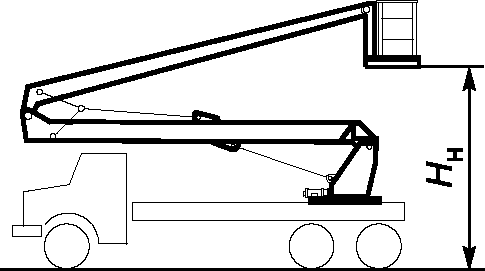

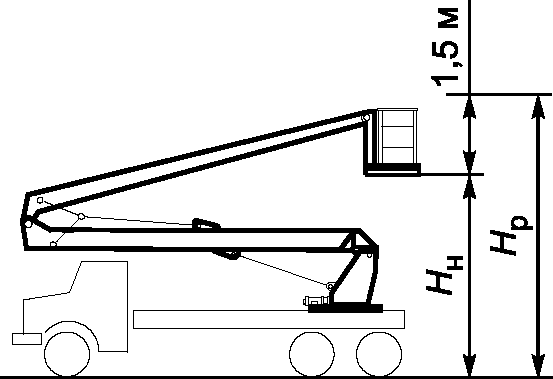

| 205 номинальная высота подъема Hн | Расстояние по вертикали от плоскости рабочей площадки, на которой стоит подъемник, до пола рабочей платформы, находящейся в крайнем верхнем рабочем положении |  |
| 206 рабочая высота подъема Hр | Номинальная высота подъема Hн плюс 1,5 метра |  |

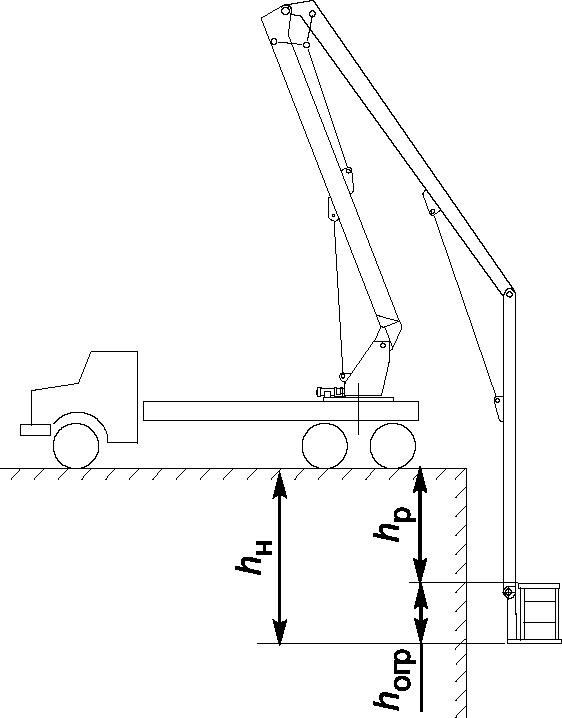

| 207 номинальная глубина опускания hн | Расстояние по вертикали от плоскости рабочей площадки, на которой стоит подъемник, до пола рабочей платформы, находящейся в крайнем нижнем рабочем положении |  |
| 208 рабочая глубина опускания hр | Разность между номинальной глубиной опускания hн и высотой ограждения hогр | |

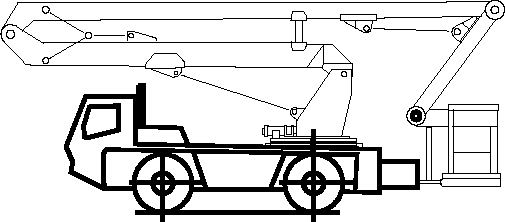

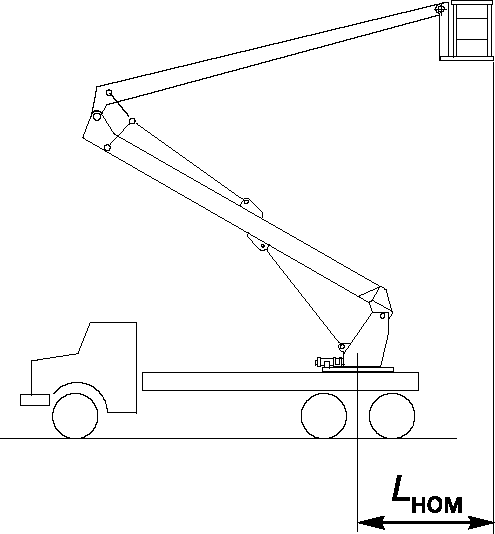

| 209 номинальный вылет Lн | Наибольшее расстояние по горизонтали от вертикальной оси вращения ОПУ подъемника до наружного ограждения рабочей платформы |  |

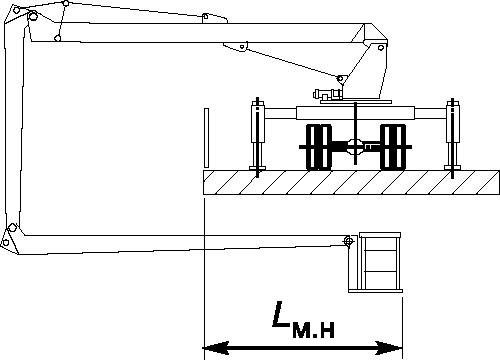

| 210 номинальный вылет под мост Lм.н | Наибольшее расстояние по горизонтали от края моста до наружного ограждения рабочей платформы |  |

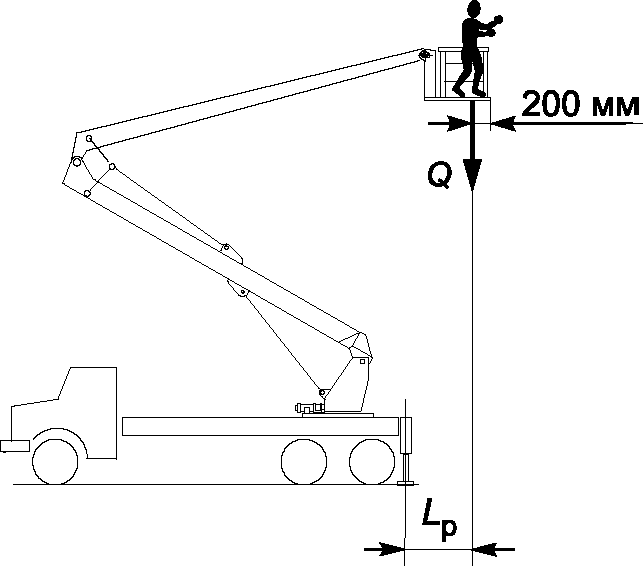

| 211 вылет от ребра опрокидывания Lр | Расстояние по горизонтали от ребра опрокидывания до наружного ограждения рабочей платформы минус 200 мм |  |

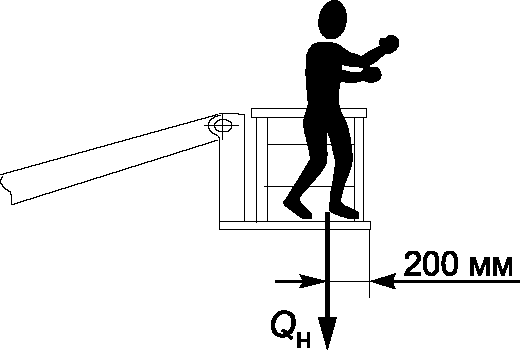

| 212 номинальная грузоподъемность Qн | Груз максимальной расчетной массы, расположенный на рабочей платформе и поднимаемый подъемником |  |
| 213 полная масса G | Масса базового шасси подъемника с рабочим оборудованием, полностью снаряженного (запасным колесом, инструментом и т.п.) и заправленного (топливом, маслом, охлаждающей жидкостью и пр.), а также с учетом массы машиниста (80 кг) | - |
| 214 конструктивная масса Gк | Масса незаправленного и неснаряженного подъемника без учета массы машиниста (80 кг) | - |
| 215 опрокидывающий момент, создаваемый грузом максимальной массы Mомм | Произведение номинальной грузоподъемности Qн и вылета от ребра опрокидывания Lр Mомм = Qн·Lр | - |
| 216 восстанавливающий момент Mв | Произведение значений конструктивной массы подъемника Gк и расстояния от центра масс подъемника до ребра опрокидывания Lц.м в рабочем положении Mв = Gк·Lц.м |  1 — центр масс подъемника |
| 217 нагрузка на оси | Распределение полной массы подъемника в транспортном положении по осям (тележкам) базового шасси | - |
| 218 установленная мощность Nуст | Суммарная номинальная мощность всех двигателей, установленных на подъемнике | - |
| 219 удельная мощность Kн | Отношение значения установленной мощности Nуст к произведению значений рабочей высоты подъема Hр (или рабочей глубины опускания hр) и номинальной грузоподъемности Qн K_{\text{н}} = \frac{N_{\text{уст}}}{H_{\text{р}} \cdot Q_{\text{н}}} | - |
| 220 давление рабочей жидкости в гидросистеме Pг | Давление рабочей жидкости в гидросистеме подъемника, создаваемое его гидроприводом | - |
| 221 габариты | Максимальные размеры подъемника в транспортном положении | - |

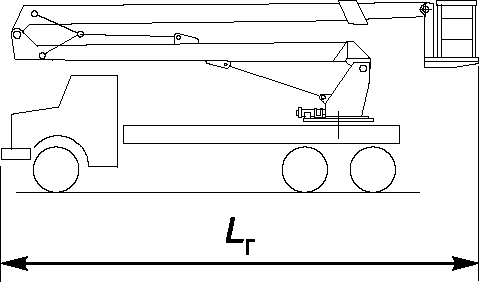

| 222 длина Lг | Расстояние между крайними передней и задней точками подъемника |  |
| 223 ширина Wг | Расстояние между крайними боковыми точками подъемника |  |

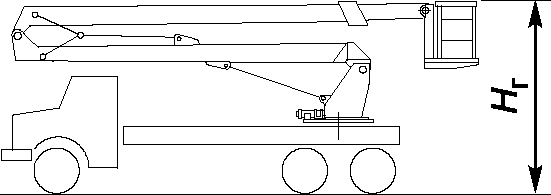

| 224 высота Hг | Расстояние по вертикали от опорной плоскости до крайней верхней точки подъемника |  |
| 225 задний габарит рабочего оборудования | Наибольший размер рабочего оборудования с поворотной рамой со стороны, противоположной рабочей платформе, относительно оси вращения ОПУ (в рабочем положении) |  |
| 226 база B | Расстояние между осями передних и задних колес подъемника, измеренное по его продольной оси. Для многоосного ходового устройства — база по эксплуатационной документации предприятия-изготовителя |  |
| 227 колея К | Расстояние между вертикальными осями, проходящими через середины опорных поверхностей ходового устройства, измеренное перпендикулярно к продольной оси подъемника |  |

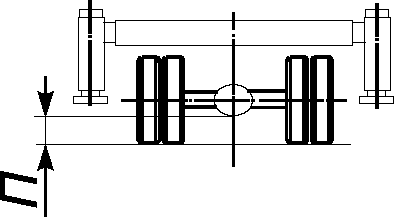

| 228 дорожный просвет П | Кратчайшее расстояние между опорной плоскостью и самой нижней точкой ходового устройства подъемника |  |

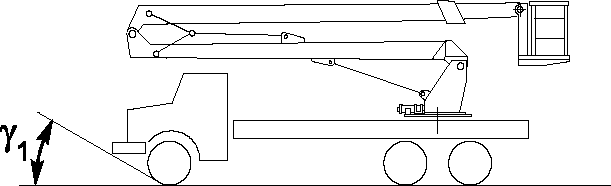

| 229 передний угол свеса \gamma_{1} | Угол между горизонтальной плоскостью рабочей площадки и линией, образованной по касательной внешнего диаметра крайнего переднего колеса и крайней передней точки базового шасси |  |

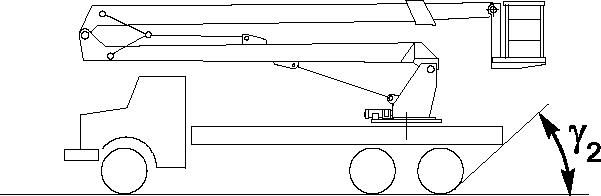

| 230 задний угол свеса \gamma_{2} | Угол между горизонтальной плоскостью рабочей площадки и линией, образованной по касательной внешнего диаметра крайнего заднего колеса и крайней задней точки базового шасси |  |

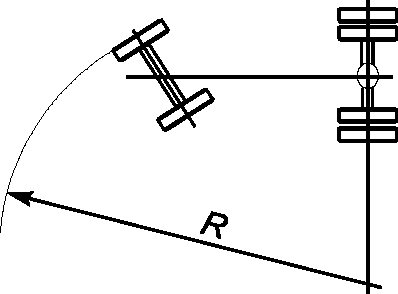

| 231 минимальный радиус поворота R | Радиус окружности, описываемой внешним передним колесом подъемника, повернутым на максимальный угол, при изменении направления движения |  |
| 232 опорный контур | Контур, образуемый горизонтальными проекциями прямых линий, соединяющих вертикальные оси опорных элементов подъемника (колеса и/или опорные элементы) |  |

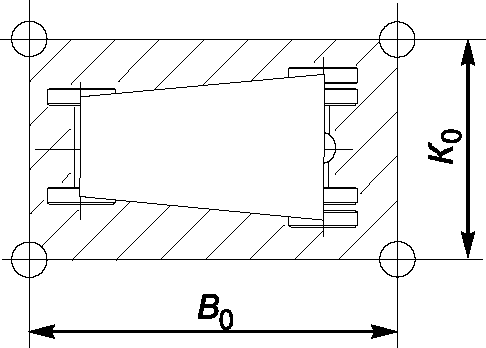

| 233 размеры опорного контура | Расстояния между вертикальными осями опорных элементов, измеренные в продольном (В0) и поперечном (К0) направлениях | - |
| 234 ребро опрокидывания | Условная линия, проходящая через два опорных элемента подъемника, образующих опорный контур |  1 — ребро опрокидывания |

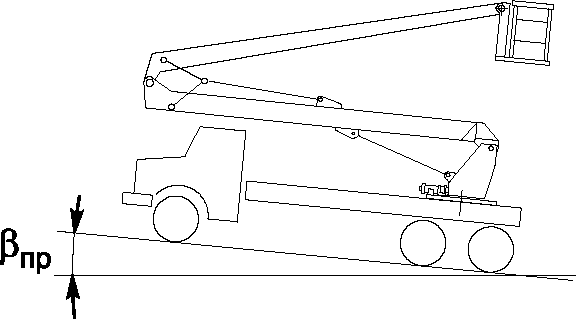

| 235 продольный уклон рабочей площадки \beta_{\text{пр}} | Угол между горизонтальной плоскостью и плоскостью рабочей площадки, на которую устанавливается подъемник, измеренный в продольном направлении |  |

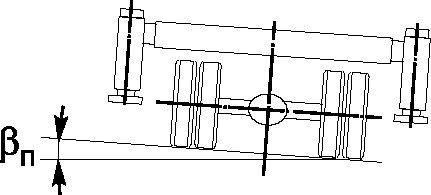

| 236 поперечный уклон рабочей площадки \beta_{\text{п}} | Угол между горизонтальной плоскостью и плоскостью рабочей площадки, на которую устанавливается подъемник, измеренный в поперечном направлении |  |

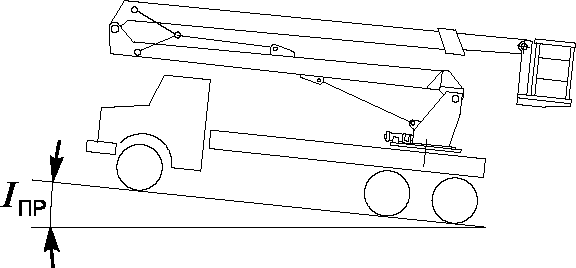

| 237 преодолеваемый продольный уклон Iпр | Максимальный угол, который может преодолевать подъемник при движении в продольном (по ходу движения) Iпр направлении |  |
| 238 преодолеваемый поперечный уклон Iп | Максимальный угол, который может преодолевать подъемник при движении в поперечном Iп направлении |  |
| 239 время подъема рабочей платформы tп | Время, необходимое для подъема рабочей платформы на номинальную высоту Hн со скоростью подъема Vп из положения для доступа | - |
| 240 время перевода подъемника в транспортное (рабочее) положение tтр | Время, необходимое для приведения подъемника в транспортное положение из рабочего и обратно | - |
| 241 время изменения вылета tв | Время, необходимое для изменения вылета от наименьшего до номинального при нахождении на рабочей платформе груза максимальной расчетной массы | - |
| 242 частота вращения поворотной рамы \omega | Угловая скорость вращения поворотной рамы в установившемся режиме | - |
| 243 угол поворота рабочего оборудования \alpha | Максимальный угол поворота рабочего оборудования от одного крайнего положения до другого | - |
| 244 транспортная скорость Vтр | Наибольшая транспортная скорость движения подъемника по дорогам общего назначения | - |
| 245 скорость передвижения подъемника с грузом на рабочей платформе Vг | Наибольшая допустимая скорость передвижения подъемника в расчетном безопасном положении рабочего оборудования в соответствии с требованиями эксплуатационной документации | - |
| 246 скорость подъема (опускания) рабочей платформы Vп | Скорость движения по вертикали рабочей платформы в установившемся режиме | - |
| 247 скорость изменения вылета Vв | Скорость движения по горизонтали рабочей платформы в установившемся режиме (определяют при изменении вылета от наименьшего до номинального при нахождении на рабочей платформе груза максимальной расчетной массы и установке подъемника на горизонтальной рабочей площадке) | - |
| 248 скорость плавного перемещения рабочей платформы Vп.п | Наименьшая скорость плавного движения рабочей платформы с грузом максимальной расчетной массы перед остановкой или началом движения | - |
| 249 контрольный расход топлива в транспортном режиме Pт | Нормированный расход топлива базового шасси при транспортировке подъемника Pт = T/S, где T — количество израсходованного топлива; S — нормированная длина пути (как правило, 100 км) | - |
| 250 расход топлива на работу рабочего оборудования | Количество топлива, необходимое на единицу рабочего времени (машино-час) | - |
| 251 номинальная скорость | Расчетная вертикальная или горизонтальная скорость движения подъемника | |
| 252 недопустимая скорость | Любая скорость или частота вращения, превышающая номинальное значение | |
<> Относятся к рабочим движениям.*
Алфавитный указатель терминов
| база | 226 |
|---|---|
| балка выносной опоры | 116 |
| блок канатный | 175 |
| блок уравнительный | 176 |
| блокировка подъема выносных опор | 185 |
| блокировка рабочих движений | 186 |
| буфер | 178 |
| вращение | 13 |
| время изменения вылета | 241 |
| время перевода подъемника в транспортное (рабочее) положение | 240 |
| время подъема рабочей платформы | 239 |
| выключатель концевой | 187 |
| выключатель упругих подвесок | 114 |
| вылет номинальный | 209 |
| вылет от ребра опрокидывания | 211 |
| вылет под мост номинальный | 210 |
| выносная опора | 115 |
| высота | 224 |
| высота подъема номинальная | 205 |
| высота подъема рабочая | 206 |
| габарит задний рабочего оборудования | 225 |
| габариты | 221 |
| глубина опускания номинальная | 207 |
| глубина опускания рабочая | 208 |
| грузоподъемность номинальная | 212 |
| группа неустойчивости A | 44 |
| группа неустойчивости B | 45 |
| давление рабочей жидкости в гидросистеме | 220 |
| длина | 222 |
| домкрат | 117 |
| дорожный просвет | 228 |
| защита подъемника от приближения к ЛЭП | 199 |
| изготовитель | 8 |
| изменения конструкции подъемника мачтового типа значительные | 32 |
| исправное состояние | 27 |
| испытания динамические | 36 |
| испытания статические | 35 |
| испытания типа | 33 |
| кабина машиниста | 111 |
| кабина оператора | 111 |
| колея | 227 |
| компоненты изолирующие | 52 |
| компоненты непроводящие | 52 |
| контрольный расход топлива в транспортном режиме | 249 |
| контрролик | 177 |
| конфигурация | 31 |
| координатная защита | 200 |
| коэффициент устойчивости | 49 |
| лебедка | 168 |
| лебедка барабанная | 169 |
| лебедка с канатоведущим шкивом | 170 |
| лестница | 153 |
| ловитель | 160 |
| люк | 148 |
| масса конструктивная | 214 |
| масса полная | 213 |
| материал пластичный | 50 |
| материалы непластичные | 51 |
| материалы хрупкие | 51 |
| мачта | 129 |
| мачта регулируемой длины | 131 |
| мачта фиксированной длины | 130 |
| машинист подъемника | 10 |
| металлоконструкция | 30 |
| метод конечных элементов | 37 |
| механизм зубчато-реечный приводной | 179 |
| механизм изменения вылета | 163 |
| механизм изменения длины подъемного оборудования | 165 |
| механизм поворота | 164 |
| механизм подъема | 162 |
| механизм приводной храповой | 180 |
| механизм приводной червячно-реечный | 181 |
| механизм телескопирования | 166 |
| механизм (устройство) стационарно установленный | 161 |
| минимальный радиус поворота | 231 |
| момент восстанавливающий | 216 |
| момент опрокидывающий, создаваемый грузом максимальной массы | 215 |
| мощность удельная | 219 |
| мощность установленная | 218 |
| нагрузка ветровая | 40 |
| нагрузка ветровая при рабочем положении подъемника | 41 |
| нагрузка динамическая | 39 |
| нагрузка на оси | 217 |
| нагрузка статическая | 38 |
| направляющая | 132 |
| неустойчивость | 43 |
| оборудование подъемное | 5 |
| оборудование рабочее | 4 |
| ограждение | 149 |
| ограждение стационарное | 150 |
| ограждение съемное | 151 |
| ограничитель ветровой нагрузки | 188 |
| ограничитель предельного груза | 189 |
| ограничитель рабочей зоны | 190 |
| ограничитель скорости | 159 |
| опора мачты настенная | 133 |
| опорно-поворотное устройство | 110 |
| опорные элементы | 112 |
| опорный контур | 232 |
| ОПУ | 110 |
| опускание | 12 |
| организация специализированная | 34 |
| основание несущее | 119 |
| передвижение | 17 |
| перемещение | 15 |
| перемещение рабочей платформы плавное | 20 |
| платформа рабочая | 6, 138 |
| платформа рабочая многоуровневая | 142 |
| платформа рабочая неповоротная | 145 |
| платформа рабочая нераздвижная | 143 |
| платформа рабочая основная | 140 |
| платформа рабочая поворотная | 145 |
| платформа рабочая раздвижная | 144 |
| платформа рабочая электроизолированная | 146 |
| площадь полезная рабочей платформы | 139 |
| поворот | 14 |
| подъем | 11 |
| подъемник автомобильный | 58 |
| подъемник гидравлический | 100 |
| подъемник гусеничный | 65 |
| подъемник короткобазовый | 60 |
| подъемник мачтового типа | 82 |
| подъемник механический | 102 |
| подъемник многомачтовый | 84 |
| подъемник на базе электро- или автопогрузчика | 62 |
| подъемник наклонный | 86 |
| подъемник на специальном шасси | 59 |
| подъемник неповоротный | 97 |
| подъемник неполноповоротный | 96 |
| подъемник неэлектроизолированный | 93 |
| подъемник одномачтовый | 83 |
| подъемник передвижной | 70 |
| подъемник передвижной механизированный | 72 |
| подъемник передвижной на колесном ходу | 71 |
| подъемник передвижной немеханизированный | 73 |
| подъемник пневмоколесный | 61 |
| подъемник пневматический | 104 |
| подъемник поворотный | 94 |
| подъемник полноповоротный | 95 |
| подъемник прицепной | 66 |
| подъемник прицепной автомобильного типа | 68 |
| подъемник прицепной на железнодорожной платформе | 69 |
| подъемник прицепной на колесном ходу | 67 |
| подъемник рельсовый | 63 |
| подъемник с вертикальной мачтой | 85 |
| подъемник с двигателем внутреннего сгорания | 105 |
| подъемник с комбинированной стрелой | 79 |
| подъемник с комбинированным приводом | 103 |
| подъемник с мачтой регулируемой длины | 88 |
| подъемник с мачтой фиксированной длины | 87 |
| подъемник с неповоротной рабочей платформой | 99 |
| подъемник с непроводящими компонентами | 91 |
| подъемник с нераздвижной рабочей платформой | 89 |
| подъемник с поворотной рабочей платформой | 98 |
| подъемник с рабочей платформой | 1 |
| подъемник с рабочей платформой мобильный | 2 |
| подъемник с раздвижной рабочей платформой | 90 |
| подъемник с телескопической стрелой | 78 |
| подъемник с шарнирно-сочлененной стрелой | 77 |
| подъемник с электроизолированными компонентами | 91 |
| подъемник самоходный | 56 |
| подъемник самоходный на гусеничном ходу | 64 |
| подъемник самоходный на колесном ходу | 57 |
| подъемник со стрелой вертикального телескопирования | 80 |
| подъемник со стрелой пантографного типа | 81 |
| подъемник со стрелой фиксированной длины | 76 |
| подъемник стационарный | 74 |
| подъемник стреловой | 75 |
| подъемник электрический | 101 |
| подъемник электроизолированный | 92 |
| пол | 147 |
| положение для доступа | 24 |
| положение рабочее | 22 |
| положение транспортное | 23 |
| преодолеваемый уклон поперечный | 238 |
| преодолеваемый уклон продольный | 237 |
| привод цепной | 182 |
| прицеп | 106 |
| проем | 152 |
| прокладка изолирующая | 55 |
| пульт дистанционного управления | 158 |
| пульт управления | 154 |
| пульт управления выносной | 157 |
| пульт управления опорными элементами | 155 |
| пульт управления рабочим оборудованием | 156 |
| работоспособное состояние | 29 |
| рабочая зона | 21 |
| рабочая площадка | 25 |
| рабочий цикл | 26 |
| раздвижные оси | 118 |
| размеры опорного контура | 233 |
| рама опорная | 108 |
| рама поворотная | 109 |
| расход топлива на работу рабочего оборудования | 250 |
| расширитель рабочей платформы | 141 |
| ребро опрокидывания | 234 |
| регистратор параметров работы подъемника | 201 |
| секция | 134 |
| секция верхняя | 137 |
| секция нижняя | 135 |
| секция промежуточная | 136 |
| система задержки падения | 204 |
| система изоляции шасси | 53 |
| система мониторинга опрокидывающего момента | 46 |
| система привода с использованием стального каната | 183 |
| система управления рабочими движениями | 167 |
| скорость изменения вылета | 247 |
| скорость недопустимая | 252 |
| скорость номинальная | 251 |
| скорость передвижения подъемника с грузом на рабочей платформе | 245 |
| скорость плавного перемещения рабочей платформы | 248 |
| скорость подъема (опускания) рабочей платформы | 246 |
| скорость транспортная | 244 |
| составная часть | 7 |
| состояние перемещения | 16 |
| средство видеонаблюдения за рабочей платформой | 203 |
| средство связи | 202 |
| стабилизатор боковой устойчивости | 113 |
| стрела | 122 |
| стрела вертикального телескопирования | 127 |
| стрела комбинированная | 126 |
| стрела пантографного типа | 128 |
| стрела телескопическая | 125 |
| стрела вертикального телескопирования | 127 |
| стрела фиксированной длины | 123 |
| стрела шарнирно-сочлененная | 124 |
| схема распределения нагрузки | 28 |
| тормоз | 171 |
| тормоз автоматический | 174 |
| тормоз дисковый | 173 |
| тормоз колодочный | 172 |
| транспортирование | 18 |
| транспортировка | 19 |
| угол поворота рабочего оборудования | 243 |
| угол свеса задний | 230 |
| угол свеса передний | 229 |
| указатель наклона | 191 |
| указатель скорости ветра | 192 |
| уклон рабочей площадки поперечный | 236 |
| уклон рабочей площадки продольный | 235 |
| уровень электрической изоляции | 54 |
| устойчивость | 42 |
| устойчивость грузовая | 47 |
| устойчивость собственная | 48 |
| устройство (прибор) безопасности | 184 |
| устройство аварийной остановки привода | 194 |
| устройство блокировки при превышении скорости | 160 |
| устройство опускания рабочей платформы в аварийном режиме | 193 |
| устройство ориентации рабочей платформы (следящая система) | 195 |
| устройство остановки рабочих движений | 196 |
| устройство сигнальное | 197 |
| фиксатор выносных опор | 198 |
| ходовое устройство | 107 |
| частота вращения поворотной рамы | 242 |
| шасси | 120 |
| шасси базовое | 3 |
| шасси рельсовое | 121 |
| ширина | 223 |
| эксплуатант | 9 |
