МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ

БИТУМЫ НЕФТЯНЫЕ ДОРОЖНЫЕ ВЯЗКИЕ

МЕТОД ОПРЕДЕЛЕНИЯ ГЛУБИНЫ ПРОНИКАНИЯ ИГЛЫ

Automobile roads of general use. Viscous road petroleum bitumens. Method for determination of needle penetration depth

ГОСТ 33136-2014

МКС 93.080.020

Дата введения 1 декабря 2015 года с правом досрочного применения

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Автономной некоммерческой организацией «Научно-исследовательский институт транспортно-строительного комплекса» (АНО «НИИ ТСК»), Межгосударственным техническим комитетом по стандартизации МТК 418 «Дорожное хозяйство»

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. № 46)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2015 г. № 917-ст межгосударственный стандарт ГОСТ 33136-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2015 г.

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Март 2019 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на вязкие дорожные нефтяные битумы (далее — битумы), предназначенные в качестве вяжущего материала при строительстве, реконструкции и ремонте дорожных покрытий, и устанавливает базовый метод (далее — метод А) и экспресс-метод (далее — метод Б) определения глубины проникания иглы (пенетрации) в испытуемый образец битума.

Метод Б распространяется на битумы, производимые по ГОСТ 33133, с глубиной проникания иглы ниже 130 0,1 мм.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.4.131 Халаты женские. Технические условия

ГОСТ 12.4.132 Халаты мужские. Технические условия

ГОСТ 859 Медь. Марки

ГОСТ 1440 Приборы для определения пенетрации нефтепродуктов. Общие технические условия

ГОСТ 2060 Прутки латунные. Технические условия

ГОСТ 2517 Нефть и нефтепродукты. Методы отбора проб

ГОСТ 5632 Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

ГОСТ 6613 Сетки проволочные тканые с квадратными ячейками. Технические условия

ГОСТ 6709 Вода дистиллированная. Технические условия <1>

<1> В Российской Федерации действует ГОСТ Р 58144-2018.

ГОСТ 15527 Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки

ГОСТ 17711 Сплавы медно-цинковые (латуни) литейные. Марки

ГОСТ 18143 Проволока из высоколегированной коррозионно-стойкой и жаростойкой стали. Технические условия

ГОСТ 25336 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ 28846 (ИСО 4418-78) Перчатки и рукавицы. Общие технические условия

ГОСТ 33133 Дороги автомобильные общего пользования. Битумы нефтяные дорожные вязкие. Технические требования

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

3.1 В настоящем стандарте применены термины по ГОСТ 33133, а также следующий термин с соответствующим определением:

3.1.1 пенетрометр: Техническое устройство, при помощи которого определяют глубину погружения в битум пенетрационной иглы с точностью до 0,1 мм.

4 Требования к средствам измерений, вспомогательным устройствам и реактивам

При проведении испытания по определению глубины проникания иглы в испытуемом образце битума применяют следующие средства измерений, вспомогательные устройства и реактивы:

пенетрометр по ГОСТ 1440 или аналогичные технические устройства, позволяющие проводить измерения описанным способом по данной методике;
иглы пенетрационные по ГОСТ 1440 или иглы пенетрационные массой (2,50 +/- 0,05) г в соответствии с рисунком 1 из коррозионно-стойкой стали по ГОСТ 5632 и ГОСТ 18143. Твердость игл — (55 — 61) HRCэ, параметр шероховатости поверхностей игл Ra < 0,4 мкм;

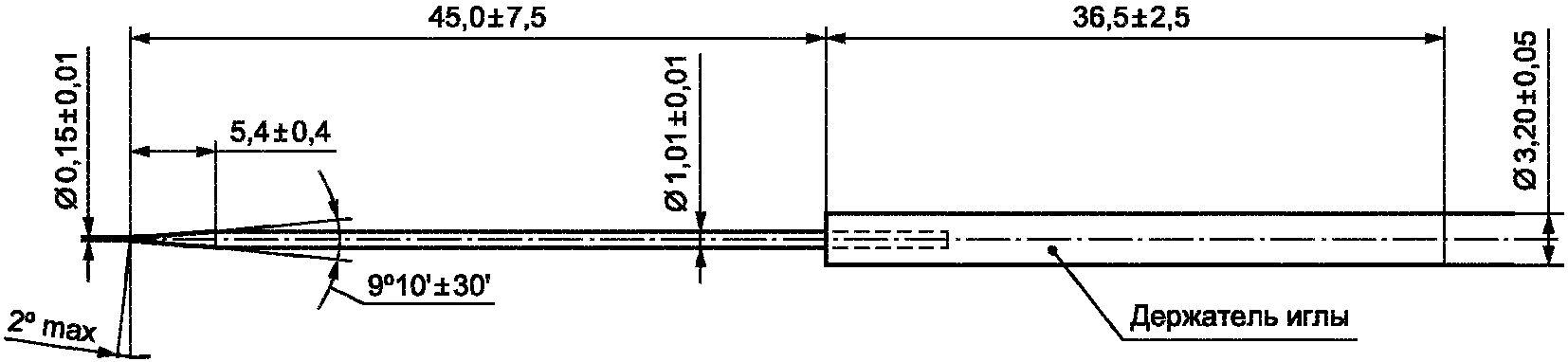

рис. 1

Рисунок 1 — Пенетрационная игла

(рисунок 1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 24.12.2025 № 1783-ст)

держатель иглы из латуни по ГОСТ 2060, ГОСТ 15527, ГОСТ 17711, из коррозионно-стойкой стали по ГОСТ 5632, из меди по ГОСТ 859;
чашка (пенетрационная) цилиндрическая с плоским дном, внутренним диаметром (55 +/- 1) мм и внутренней высотой (35 +/- 1) мм для метода А, внутренним диаметром (32,0+0,1) мм и внутренней высотой (18,0+0,1) мм для метода Б из стали по ГОСТ 5632, латуни по ГОСТ 2060, ГОСТ 15527, ГОСТ 17711 или стеклянная из термостойкого стекла;

чашка кристаллизационная по ГОСТ 25336 типа ЧКЦ или сосуд металлический плоскодонный вместимостью не менее 0,5 дм3. Плоскодонный металлический сосуд и перфорированную полку изготовляют из коррозионно-стойкой стали по ГОСТ 5632 или других коррозионно-стойких материалов. Перфорированная полка располагается на расстоянии не менее 2 мм от дна сосуда. Высота сосуда должна быть не менее чем на 15 мм больше суммарной высоты пенетрационной чашки и полки;

баня водяная вместимостью не менее 10 дм3 (для термостатирования) с погрешностью поддержания температуры воды в бане не более 0,1 °C. В бане находится полка с отверстиями на расстоянии не менее 5 мм от дна и не менее 50 мм ниже уровня жидкости. При определении глубины проникания иглы при 0 °C допускается применять баню меньшей вместимости;

вода дистиллированная по ГОСТ 6709;
сито с металлической сеткой № 07 по ГОСТ 6613 или другие сита с сеткой аналогичных размеров;
термометр ртутный стеклянный с ценой деления 0,1 °C, погрешностью измерения не более 0,1 °C и диапазоном измеряемых температур от минус 5 °C до плюс 55 °C, внешним диаметром стержня от 6 до 8 мм или аналогичные средства измерения, позволяющие проводить измерения в указанном диапазоне температур с требуемой точностью;
термометр, позволяющий определять температуру до 170 °C, с погрешностью измерения не более 1 °C;

секундомер диапазоном измерения от 0 до 60 с с погрешностью не более 0,1 с;
стержни тарировочные из коррозионно-стойкой стали по ГОСТ 5632, диаметром (10,0 +/- 0,1) мм и высотой (40,00 +/- 0,05), (50,00 +/- 0,05) и (63,00 +/- 0,05) мм;
стакан фарфоровый или металлический для расплавления битума;
палочка стеклянная или металлическая для перемешивания битума;
шкаф сушильный, поддерживающий температуру от 90 °C до 170 °C;

электроплитка с закрытой спиралью и регулируемым нагревом.

5 Метод испытаний

Настоящий метод испытаний заключается в измерении глубины, на которую погружается игла пенетрометра в испытуемый образец битума при определенных условиях (температуре, нагрузке и продолжительности приложения нагрузки), которая выражается в единицах, соответствующих десятым долям миллиметра (0,1 мм).

Результаты, полученные методом А и методом Б, являются равнозначными.

В случае разногласий по результатам испытаний арбитражным является метод А.

6 Требования безопасности и охраны окружающей среды

6.1 При работе с битумом необходимо соблюдать требования техники безопасности, указанные в ГОСТ 12.1.007, и требования противопожарной безопасности в соответствии с ГОСТ 12.1.004.

6.2 Предельно допустимая концентрация паров углеводородов битумов в воздухе рабочей зоны производственных помещений — 300 мг/м3 в соответствии с ГОСТ 12.1.005.

6.3 При работе с битумом используют специальную защитную одежду по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук используют перчатки по ГОСТ 28846.

6.4 Испытанный битум утилизируют в соответствии с рекомендациями предприятия-изготовителя, указанными в технической документации на материал.

7 Требования к условиям испытаний

При проведении испытаний следует соблюдать следующие условия для помещений, в которых проводят испытание битума:

температура воздуха — (21 +/- 4) °C;
относительная влажность воздуха — не более 80%.

8 Подготовка к выполнению испытаний

8.1 При подготовке к выполнению испытаний проводят следующие мероприятия:

отбор проб;
подготовку образцов;
подготовку и настройку оборудования для испытаний.

8.1.1 Отбор проб

Отбор проб проводят в соответствии с ГОСТ 2517.

8.1.2 Подготовка образцов

При подготовке образцов для испытаний необходимо осуществить следующие операции:

образец битума доводят до подвижного состояния (когда возможно его перемешивание) в сушильном шкафу, затем, не допуская локальных перегревов, доводят температуру битума на электроплитке при постоянном перемешивании стеклянной или металлической палочкой до температуры, на (90 +/- 10) °C выше температуры размягчения, но не ниже 120 °C и не выше 160 °C. Время нагревания битума при указанных условиях не должно превышать 50 мин.

Примечание - Температура в сушильном шкафу в момент нагрева образца не должна превышать 165 °C. Чтобы разогреть за указанное время образец объемом более 1 л, его рекомендуется сначала разделить на образцы объемом менее 1 л, например с помощью разогретого ножа;

расплавленный и обезвоженный до подвижного состояния битум процеживают через сито с металлической сеткой и наливают по методу А в одну чашку, по методу Б в две чашки так, чтобы поверхность битума от верха чашки была не ниже 5 мм для метода А и от 1 до 2 мм для метода Б. В случае появления на поверхности битума пузырьков воздуха их осторожно удаляют при помощи открытого пламени для получения гладкой поверхности, избегая местных перегревов;

чашку с битумом охлаждают на воздухе при температуре (21 +/- 4) °C, защищая образец от пыли. Продолжительность охлаждения — (75 +/- 15) мин для метода А и (32 +/- 5) мин для метода Б;

чашку с битумом помещают в емкость для термостатирования (баню), заполненную дистиллированной водой, при заданной температуре испытания;
время выдерживания чашки в бане — (75 +/- 15) мин для метода А и (27,5 +/- 2,5) мин при температуре 0 °C, (22,5 +/- 2,5) мин при температуре 25 °C для метода Б.

8.1.3 Подготовка и настройка оборудования для испытаний

Пенетрометр устанавливают горизонтально по уровню или отвесу, после этого проверяют точность показаний. Для этого вынимают иглу и произвольно опускают плунжер пенетрометра. Затем между плунжером и нижним концом рейки кремальеры поочередно вставляют тарировочные стержни различной высоты, устанавливают стрелку на нуль, вынимают тарировочный стержень и опускают рейку кремальеры до касания с верхним концом плунжера. Показание пенетрометра должно соответствовать высоте тарировочного стержня. Основные элементы пенетрометра показаны на рисунке 2.

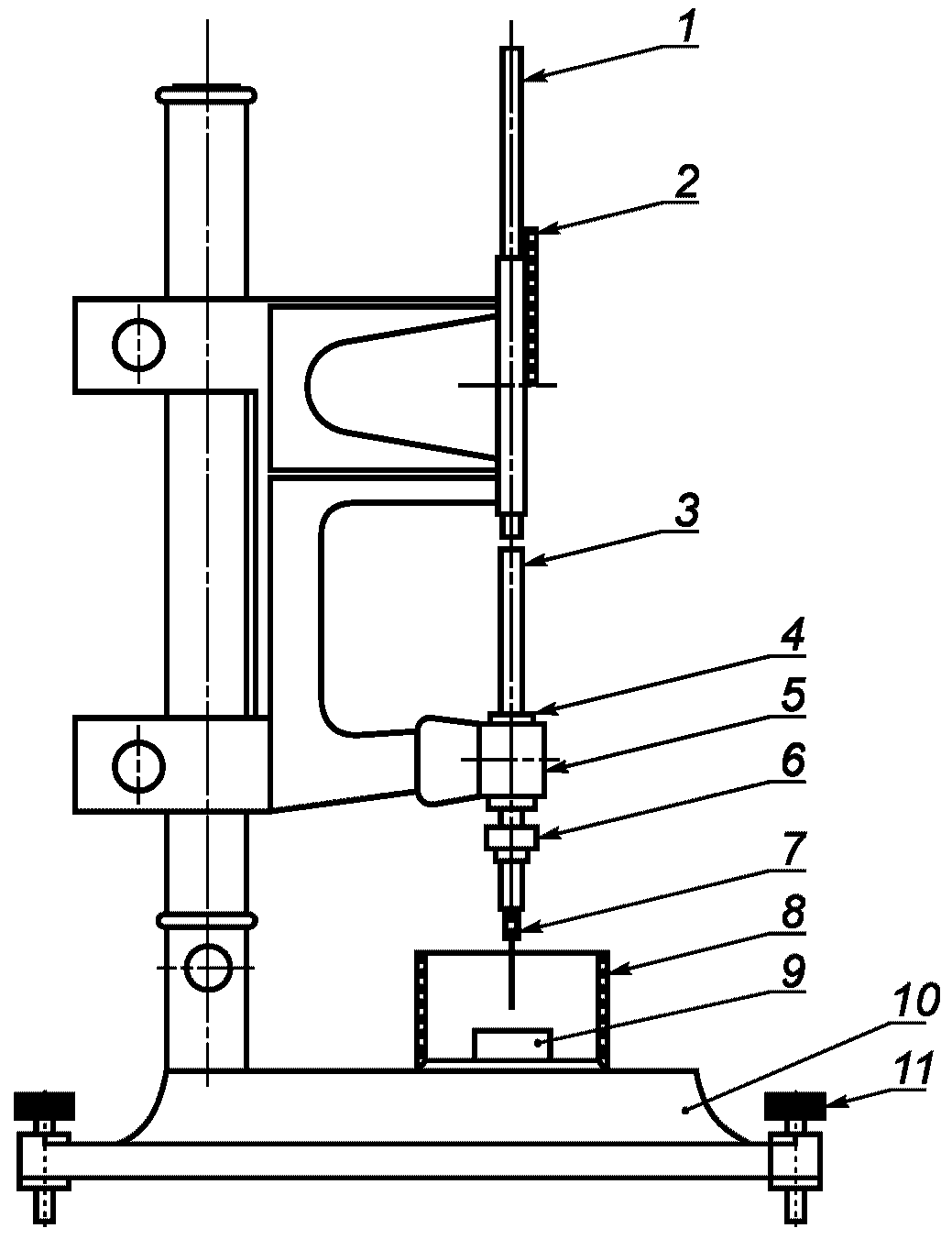

рис. 2

1 — рейка кремальеры; 2 — шкала; 3 — плунжер; 4 — направляющая втулка; 5 — тормозное устройство; 6 — груз; 7 — игла и держатель; 8 — кристаллизационная чашка; 9 — пенетрационная чашка; 10 — опорный столик; 11 — регулируемый винт (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 24.12.2025 № 1783-ст)

Рисунок 2 — Схема пенетрометра

Для пенетрометров, снабженных автоматическим реле времени, необходимо проверить выключение их через (5,0 +/- 0,1) с и (60,00 +/- 0,15) с.

9 Порядок выполнения испытаний

Температура и рабочие параметры испытаний приведены в таблице 1.

Таблица 1

Температура испытания, °C	Общая масса пенетрационной иглы, плунжера и груза, г	Время испытания, с
0,0 +/- 0,1	200,00 +/- 0,20	60
25,0 +/- 0,1	100,00 +/- 0,15	5

При определении глубины проникания иглы необходимо осуществить следующие операции:

по истечении заданного времени выдерживания чашку с образцом битума вынимают из бани для термостатирования и помещают в плоскодонный сосуд вместимостью не менее 0,5 дм3, наполненный дистиллированной водой так, чтобы высота жидкости над поверхностью битума была не менее 10 мм, температура воды в сосуде должна соответствовать температуре испытания;
сосуд устанавливают на столик пенетрометра и подводят острие иглы к поверхности битума так, чтобы игла слегка касалась ее;
правильность подведения иглы к поверхности битума проверяют с помощью зеркальца при освещении поверхности образца источником направленного холодного света. Допускается применять другие устройства, обеспечивающие проверку правильности подведения острия иглы к поверхности битума;
доводят кремальеру до верхней площадки плунжера, несущего иглу, устанавливают стрелку на нуль или отмечают ее положение, после чего одновременно включают секундомер и отключают тормозное устройство пенетрометра, давая игле свободно входить в испытуемый образец в течение времени испытания, по истечении которого включают тормозное устройство. После этого доводят кремальеру вновь до верхней площадки плунжера с иглой и отмечают показание пенетрометра;
если пенетрометр полуавтоматический, то устанавливают шкалу или стрелку на нуль и приводят в действие механизм, который по истечении времени испытания выключается сам;
определение выполняют не менее трех раз в различных точках на поверхности образца битума, отстоящих от краев чашки и друг от друга не менее чем на 10 мм, в одной чашке для метода А и в одной точке в двух чашках, ориентировочно по центру каждой чашки, для метода Б, используя каждый раз новую сухую и чистую иглу.

Примечание - При проведении испытания необходимо обеспечивать сохранность острия иглы от затупления, излома и падения иглы.

Если глубина проникания иглы образца выше 130 единиц, то допускается каждую иглу оставлять в образце до завершения испытания.

Время с момента заполнения пенетрационной чашки до конца испытания не должно превышать 4 ч для метода А и 1 ч 30 мин для метода Б.

10 Обработка результатов испытаний

10.1 За результат испытания принимают среднеарифметическое значение результатов не менее трех определений в одной чашке по методу А и двух определений в двух чашках по методу Б, округленное до целого числа.

Если разница результатов определений превышает значения, указанные в таблицах 2 и 3, то результат испытания считают некорректным и испытание повторяют в соответствии с 8.1.2.

Таблица 2

Значение пенетрации при 25 °C, 0,1 мм	До 70 включ.	От 71 до 130 включ.	Св. 131
Максимально допустимая разница между наибольшим и наименьшим значениями пенетрации	3	4	5

Таблица 3

Значение пенетрации при 0 °C, 0,1 мм	До 11 включ.	От 12 до 28 включ.	Св. 29
Максимально допустимая разница между наибольшим и наименьшим значениями пенетрации	1	2	3

10.2 Сходимость метода

Два результата испытаний, полученные на одной и той же пробе битума и испытательном оборудовании одним исполнителем, признаются достоверными (с вероятностью 95%), если разница между ними не превышает значения, указанные в таблицах 4 и 5.

Таблица 4

Значение пенетрации при 25 °C, 0,1 мм	До 70 включ.	От 71 до 130 включ.	Св. 131
Максимально допустимая разница между результатами испытаний, 0,1 мм	3	4	5
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 24.12.2025 № 1783-ст)

Таблица 5

Значение пенетрации при 0 °C, 0,1 мм	До 11 включ.	От 12 до 28 включ.	Св. 29
Максимально допустимая разница между результатами испытаний, 0,1 мм	1	2	3
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 24.12.2025 № 1783-ст)

10.3 Воспроизводимость метода

Два результата определения, полученные в разных лабораториях на одной и той же пробе битума, признаются достоверными (с вероятностью 95%), если разница между ними не превышает значений, указанных в таблицах 6 и 7.

Таблица 6

Значение пенетрации при 25 °C, 0,1 мм	До 70 включ.	От 71 до 130 включ.	Св. 131
Максимально допустимая разница между результатами испытаний, 0,1 мм	5	6	7
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 24.12.2025 № 1783-ст)

Таблица 7

Значение пенетрации при 0 °C, 0,1 мм	До 11 включ.	От 12 до 28 включ.	Св. 29
Максимально допустимая разница между результатами испытаний, 0,1 мм	2	3	4
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 24.12.2025 № 1783-ст)

11 Оформление результатов испытаний

Результаты испытаний оформляют в виде протокола, который должен содержать:

идентификацию испытуемого образца по паспорту;
дату проведения испытаний;
дату отбора проб;
название организации, проводившей испытания;
ссылку на настоящий стандарт [с указанием метода испытаний (А или Б)] и отклонения от его требований;

ссылку на акт отбора проб;
информацию о применяемом испытательном оборудовании;
глубину проникания иглы.

12 Контроль точности результатов измерений

Точность результатов измерений обеспечивается:

соблюдением требований настоящего стандарта;
проведением периодической оценки метрологических характеристик средств измерений;
проведением периодической аттестации оборудования.

Лицо, проводящее измерения, должно быть ознакомлено с требованиями настоящего стандарта.

УДК 625.85.06:006.354	МКС 93.080.020
Ключевые слова: вязкие дорожные нефтяные битумы, глубина проникания иглы, пенетрометр, термостатирование
