ГОСТ 32825-2014. Межгосударственный стандарт. Дороги автомобильные общего пользования. Дорожные покрытия. Методы измерения геометрических размеров повреждений
(введен в действие Приказом Росстандарта от 02.02.2015 № 47-ст)
Примечание
Документ включен в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «Безопасность автомобильных дорог» (ТР ТС 014/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 18.09.2012 № 159). Документ введен в действие с 01.07.2015.
от 2 февраля 2015 г. № 47-ст
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
МЕТОДЫ ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ РАЗМЕРОВ ПОВРЕЖДЕНИЙ
Automobile roads of general use. Pavements. Methods of measurement of the geometric dimensions of damages
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1. Разработан Обществом с ограниченной ответственностью «Центр метрологии, испытаний и стандартизации», Межгосударственным техническим комитетом по стандартизации МТК 418 «Дорожное хозяйство».
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 25 июня 2014 г. № 45).
4. Приказом Федерального агентства по техническому регулированию и метрологии от 2 февраля 2015 г. № 47-ст межгосударственный стандарт ГОСТ 32825-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г. с правом досрочного применения.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на методы измерения геометрических размеров повреждений дорожных покрытий, влияющих на безопасность дорожного движения, на автомобильных дорогах общего пользования на стадии их эксплуатации.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 30412-96 Дороги автомобильные и аэродромы. Методы измерений неровностей и покрытий.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Вертикальное смещение дорожных плит: смещение дорожных плит цементобетонного покрытия относительно друг друга в вертикальном направлении.
3.2. Волна (гребенка): чередование впадин и выступов на дорожном покрытии в продольном направлении по отношению к оси автомобильной дороги.
3.3. Впадина: местная деформация, имеющая вид плавного углубления дорожного покрытия без разрушения материала покрытия.
3.4. Выбоина: местное разрушение дорожного покрытия, имеющее вид углубления с резко очерченными краями.
3.5. Выкрашивание: поверхностное разрушение дорожного покрытия в результате отделения зерен минерального материала из покрытия.
3.6. Выпотевание: выступление излишка вяжущего на поверхность дорожного покрытия с изменением текстуры и цвета покрытия.
3.7. Выступ: местная деформация, имеющая вид плавного возвышения дорожного покрытия без разрушения материала покрытия.
3.8. Дорожная одежда: конструктивный элемент автомобильной дороги, воспринимающий нагрузку от транспортных средств и передающий ее на земляное полотно.
3.9. Дорожное покрытие: верхняя часть дорожной одежды, устраиваемая на дорожном основании, непосредственно воспринимающая нагрузки от транспортных средств и предназначенная для обеспечения заданных эксплуатационных требований и защиты дорожного основания от воздействия погодно-климатических факторов.
3.10. Колейность: плавное искажение поперечного профиля автомобильной дороги, локализованное вдоль полос наката.
3.11. Неровность ямочного ремонта: возвышение или углубление ремонтного материала относительно поверхности дорожного покрытия в местах проведения ремонта.
3.12. Повреждение дорожного покрытия: нарушение целостности (сплошности) или функциональности дорожного покрытия, вызванное внешними воздействиями либо обусловленное нарушениями технологии строительства автомобильных дорог.
3.13. Полоса наката: продольная полоса на поверхности проезжей части автомобильной дороги, соответствующая траектории движения колес транспортных средств, движущихся по полосе движения.
3.14. Пролом: полное разрушение дорожного покрытия на всю толщину, имеющее вид углубления с резко очерченными краями.
3.15. Разрушение кромки покрытия: откалывание асфальтобетона или цементобетона от краев дорожного покрытия с нарушением его целостности.
3.16. Просадка: деформация дорожной одежды, имеющая вид углубления с плавно очерченными краями, без разрушения материала покрытия.
3.17. Сетка трещин: взаимопересекающиеся продольные, поперечные и криволинейные трещины, делящие поверхность ранее монолитного покрытия на ячейки.
3.18. Сдвиг: местная деформация асфальтобетонного покрытия, имеющая вид выступов и впадин с плавно очерченными краями, образовавшаяся вследствие сдвига слоев покрытия по основанию или верхнего слоя покрытия по нижележащему.
3.19. Сплошное разрушение дорожного покрытия: состояние дорожного покрытия, на котором при визуальной оценке площадь повреждений составляет более половины от общей площади оцениваемого участка покрытия.
3.20. Трещина: разрушение дорожного покрытия, проявляющееся в нарушении сплошности покрытия.
4. Требования к средствам измерений
4.1 При проведении измерений геометрических размеров повреждений применяются следующие средства измерений:
- трехметровая рейка с клиновым промерником по ГОСТ 30412;
- линейка металлическая по ГОСТ 427 с ценой деления 1 мм;
- рулетка металлическая по ГОСТ 7502 с номинальной длиной не менее 5 м и классом точности 3;
- устройство для измерения расстояния с погрешностью измерения расстояний не более 10 см.
Допускается применение иных средств измерений с точностью, не уступающей указанным выше параметрам.
4.2. Допускается применение автоматизированного оборудования для измерения колейности с точностью измерений, не уступающей указанной в 9.1. При измерении колейности автоматизированным оборудованием метод измерений — согласно инструкции изготовителя.
5. Методы измерений
5.1 Метод измерения величины колейности
Сущность метода заключается в измерении клиновым промерником или металлической линейкой максимального просвета под трехметровой рейкой, уложенной на дорожное покрытие перпендикулярно к оси автомобильной дороги.
5.2 Метод измерения величины сдвига, волны и гребенки
Сущность метода заключается в измерении протяженности повреждения в направлении, параллельном оси автомобильной дороги, и измерении клиновым промерником или металлической линейкой максимального просвета под трехметровой рейкой, уложенной на дорожное покрытие в направлении, параллельном оси автомобильной дороги.
5.3 Метод измерения величины геометрических размеров выбоины, пролома и просадки
Сущность метода заключается в измерении площади повреждения, соответствующей площади прямоугольника со сторонами, параллельными и перпендикулярными к оси проезжей части автомобильной дороги, описанного вокруг поврежденного места, и определения глубины повреждений путем измерения клиновым промерником или металлической линейкой максимального просвета под трехметровой рейкой.
5.4 Метод измерения величины возвышения или углубления неровности ямочного ремонта
Сущность метода заключается в измерении клиновым промерником или металлической линейкой максимального просвета под трехметровой рейкой, уложенной в местах ремонта повреждений дорожного покрытия.
5.5 Метод измерения величины геометрических размеров сетки трещин, шелушения, выкрашивания и выпотевания
Сущность метода заключается в измерении площади повреждения, соответствующей площади прямоугольника со сторонами, параллельными и перпендикулярными к оси проезжей части, описанного вокруг поврежденного места.
5.6 Метод измерения величины вертикального смещения дорожных плит
Сущность метода заключается в измерении величины смещения поверхности дорожных плит цементобетонного покрытия относительно друг друга в вертикальном направлении.
5.7 Метод измерения величины геометрических размеров разрушения кромки покрытия
Сущность метода заключается в измерении протяженности повреждения в направлении, параллельном оси автомобильной дороги.
5.8 Метод измерения величины геометрических размеров сплошного разрушения дорожного покрытия
Сущность метода заключается в измерении площади повреждения, соответствующей площади прямоугольника со сторонами, параллельными и перпендикулярными к оси проезжей части, описанного вокруг поврежденного места.
5.9 Метод измерения величины геометрических размеров трещины
Сущность метода заключается в измерении длины трещины и определении ее направления относительно оси автомобильной дороги (продольная, поперечная, криволинейная).
6. Требования безопасности
6.1. Места проведения измерений и схема организации движения на время проведения измерений должны быть согласованы с органами, ответственными за организацию безопасности дорожного движения.
6.2. При проведении стационарных измерений геометрических размеров повреждений места проведения измерений должны быть ограждены с помощью временных технических средств организации движения. При проведении измерений подвижными установками они должны быть обозначены сигнальными знаками, обеспечивающими информирование участников дорожного движения о проведении дорожных работ.
6.3. Специалисты, проводящие измерения, должны соблюдать инструкции по охране труда, устанавливающие правила поведения и выполнения работ на автомобильных дорогах.
6.4. Специалисты, проводящие измерения, должны иметь средства индивидуальной защиты, обеспечивающие повышенную видимость в условиях проведения работ на автомобильных дорогах.
7. Требования к условиям измерений
Не допускается проведение измерений при наличии снежного покрова и льда на покрытии автомобильной дороги в местах непосредственного проведения измерений.
8. Подготовка к проведению измерений
8.1. При подготовке к проведению измерений геометрических размеров повреждений необходимо определить визуально вид повреждения дорожного покрытия и осуществить его привязку относительно участка автомобильной дороги.
8.2. При проведении измерений величины колейности необходимо определить границы и длину самостоятельного участка, на котором при визуальной оценке величина колейности одинакова. Длина самостоятельного участка может составлять до 1000 м. В случае если длина самостоятельного участка более 100 м, самостоятельный участок необходимо разбить на измерительные участки длиной (100 +/- 10) м. Если общая длина самостоятельного участка не равна целому числу измерительных участков по (100 +/- 10) м каждый, выделяют дополнительный укороченный измерительный участок. В случае если длина самостоятельного участка менее 100 м, данный участок является одним измерительным участком.
На каждом измерительном участке выделяют пять точек проведения измерения величины колейности на равном расстоянии друг от друга, которым присваиваются номера от 1 до 5.
9. Порядок проведения измерений
9.1 Метод измерения колейности
При проведении измерений выполняют следующие операции:
а) устанавливают трехметровую рейку на дорожное покрытие в направлении, перпендикулярном к оси автомобильной дороги, таким образом, чтобы она перекрывала измеряемую колею на обеих полосах наката. При невозможности одновременно перекрыть трехметровой рейкой колейность на обеих полосах наката, перемещают рейку в направлении, перпендикулярном к оси автомобильной дороги, и проводят измерение на каждой полосе наката в пределах измеряемой полосы движения отдельно;
б) измеряют клиновым промерником или металлической линейкой максимальный просвет под трехметровой рейкой с точностью до 1 мм;
в) вносят полученные данные в ведомость измерения величины колейности;
г) повторяют действия, указанные в перечислениях а) - в), в каждой точке проведения измерения величины колейности.
Ведомость измерения величины колейности приведена в Приложении А.

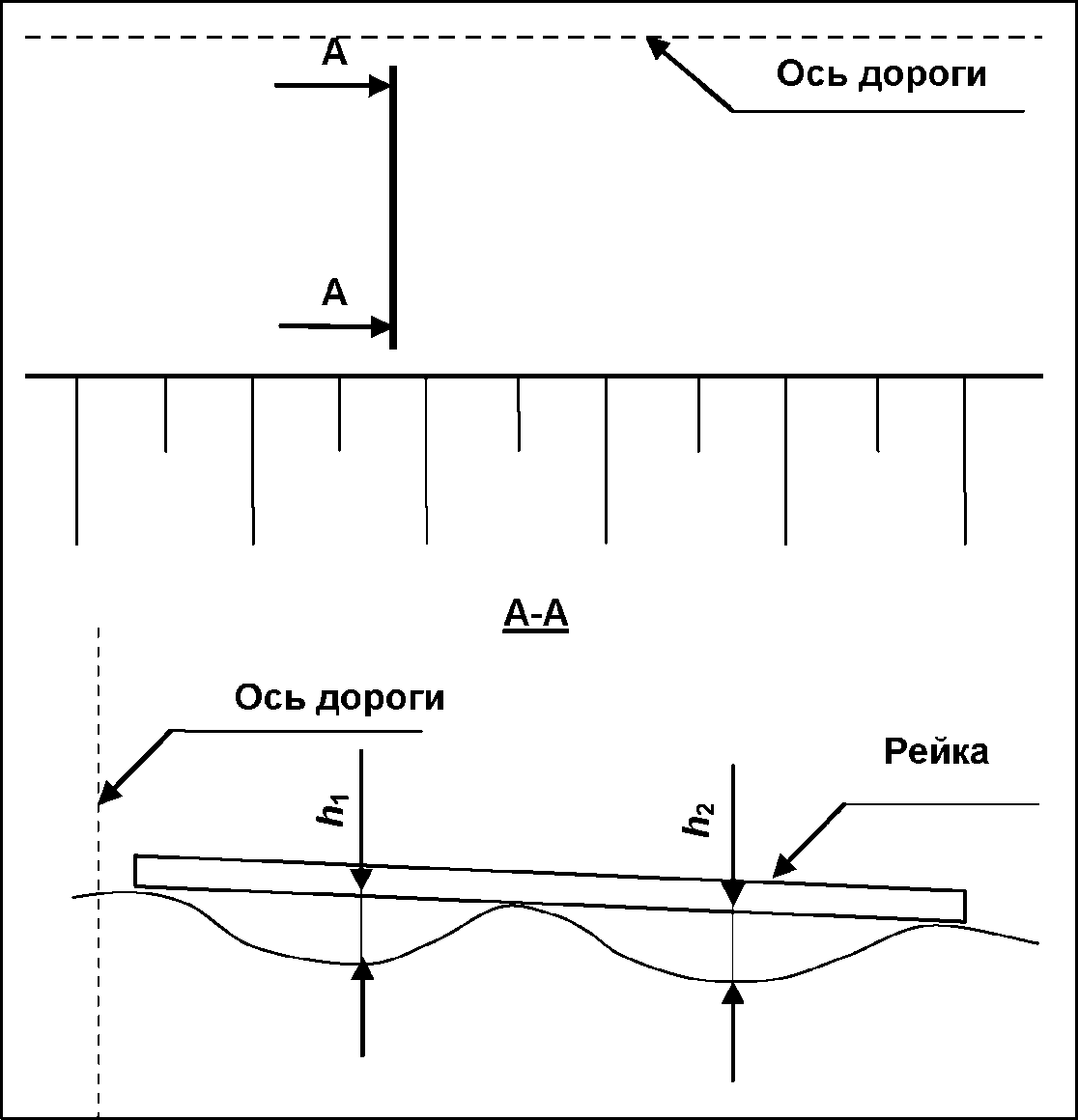

Графическая схема проведения измерений представлена на рисунке 1.
h1 и h2 - максимальные просветы под трехметровой рейкой
по правой и левой полосам наката, мм
Рисунок 1. Схема проведения измерений величины колейности
Примечание. Если в точке измерения величины колейности имеется иное повреждение дорожного покрытия, влияющее на величину измеряемого параметра, перемещают рейку вдоль оси дороги на такое расстояние, чтобы исключить влияние данного повреждения на считываемый параметр.
9.2 Метод измерения величины сдвига, волны и гребенки
- измеряют рулеткой или устройством для измерения расстояния максимальный размер повреждения в направлении, параллельном оси автомобильной дороги, с точностью до 10 см;
- устанавливают трехметровую рейку на дорожное покрытие в направлении, параллельном оси автомобильной дороги, таким образом, чтобы перекрыть измеряемое повреждение;
- измеряют клиновым промерником или металлической линейкой максимальный просвет под трехметровой рейкой с точностью до 1 мм.
Примечание. Если ввиду размеров повреждения не представляется возможным провести измерение максимального просвета под трехметровой рейкой, измеряют только максимальный размер повреждения в направлении, параллельном оси автомобильной дороги.
Графическая схема проведения измерений представлена на рисунке 2.
a — максимальный размер повреждения в направлении,
параллельном оси автомобильной дороги, см; h — максимальный
просвет под трехметровой рейкой, мм
Рисунок 2. Схема проведения измерений величины сдвига,
волны и гребенки
9.3 Метод измерения величины геометрических размеров выбоины, пролома и просадки
- измеряют рулеткой или линейкой максимальный размер повреждения в направлении, перпендикулярном к оси автомобильной дороги, с точностью до 1 см;
- устанавливают трехметровую рейку на дорожное покрытие в направлении, параллельном оси автомобильной дороги, таким образом, чтобы перекрыть измеряемое повреждение;
- измеряют линейкой максимальный просвет под трехметровой рейкой с точностью до 1 мм.
Примечание. Если ввиду размеров повреждения не представляется возможным провести измерение максимального просвета под трехметровой рейкой, измеряют только максимальные размеры повреждения в направлениях, параллельном и перпендикулярном к оси автомобильной дороги.

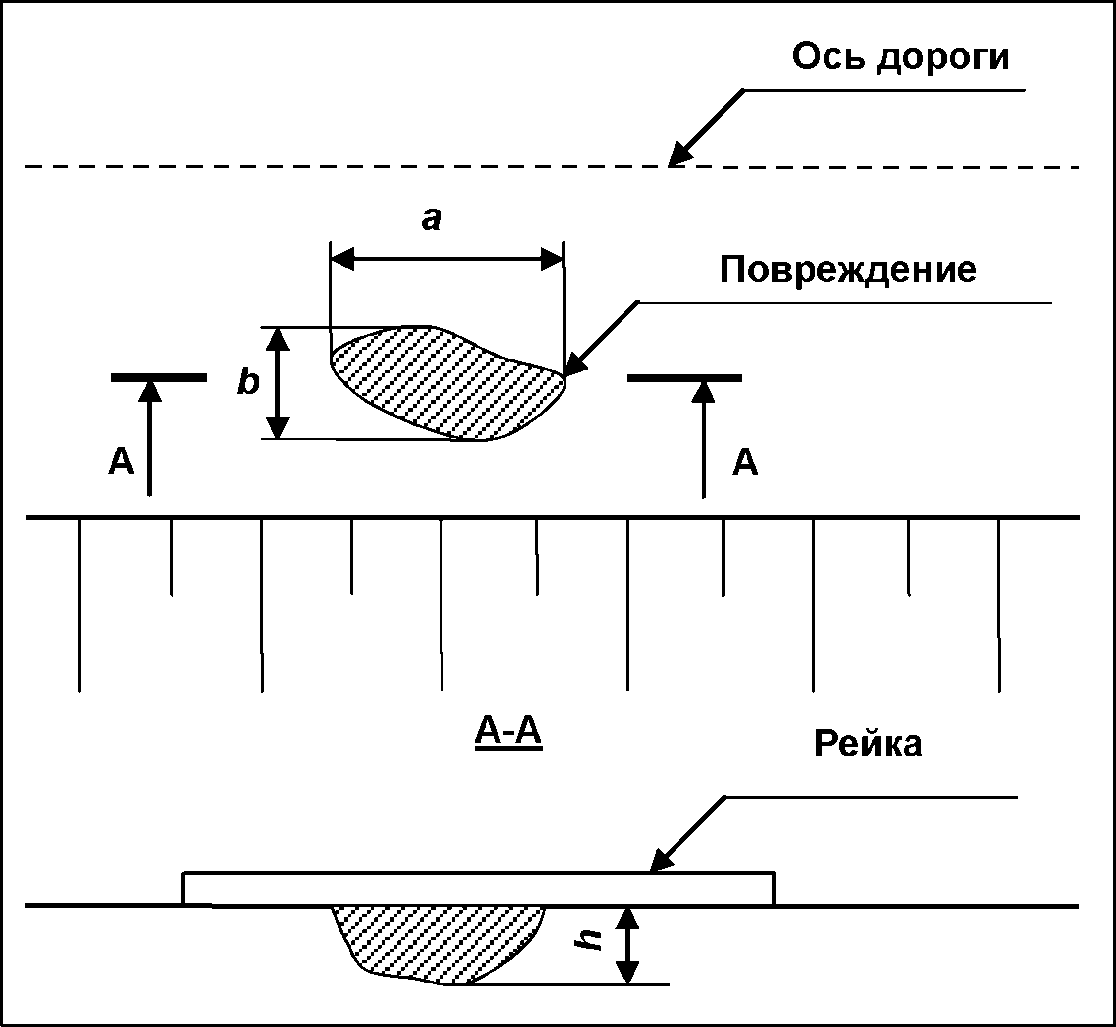

Графическая схема проведения измерений представлена на рисунке 3.
h — максимальный просвет под трехметровой рейкой, мм; a — максимальный размер повреждения в направлении, параллельном оси автомобильной дороги, см; b — максимальный
размер повреждения в направлении, перпендикулярном
к оси автомобильной дороги, см
Рисунок 3. Схема проведения измерений величины
геометрических размеров выбоины, пролома и просадки
9.4 Метод измерения величины возвышения или углубления неровности ямочного ремонта
- устанавливают трехметровую рейку на дорожное покрытие в направлении, параллельном оси автомобильной дороги, в местах ремонта повреждений дорожного покрытия;
- измеряют линейкой максимальный просвет под трехметровой рейкой с точностью до 1 мм. В случае измерения возвышения ремонтного материала, если оба конца рейки не касаются покрытия, оба просвета измеряют по краю мест ремонта повреждения с двух сторон рейки и фиксируют максимальный просвет. В случае если из-за малого размера места ремонта повреждения один конец рейки опирается на покрытие, а другой не касается его, просвет измеряют по краю места ремонта повреждения со стороны конца рейки, опирающегося на покрытие.

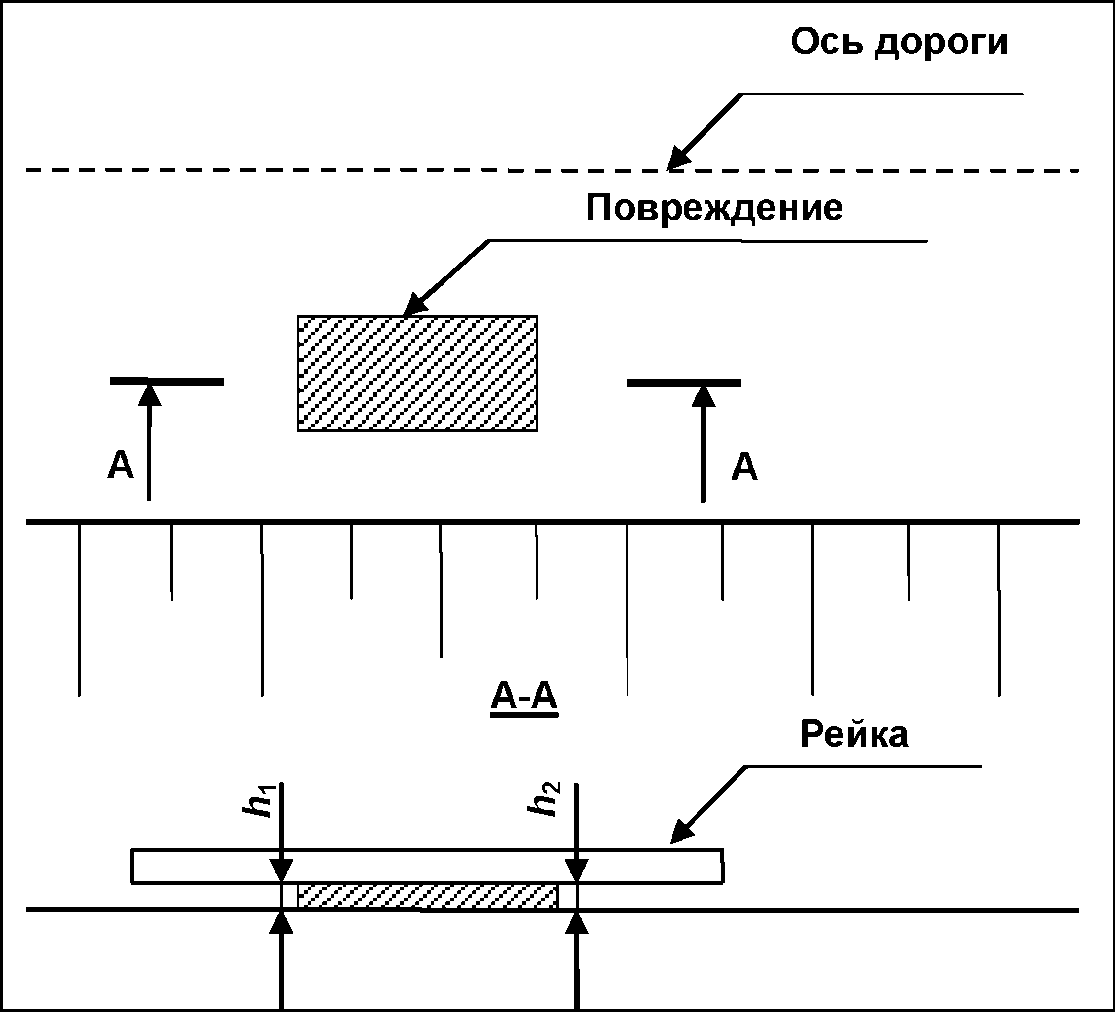

Графические схемы проведения измерений представлены на рисунках 4 - 6.
h1 и h2 - максимальные просветы под трехметровой рейкой
с одного и другого края места ремонта повреждения, мм
Рисунок 4. Схема проведения измерений величины возвышения
неровности ямочного ремонта
у края места ремонта повреждения, мм

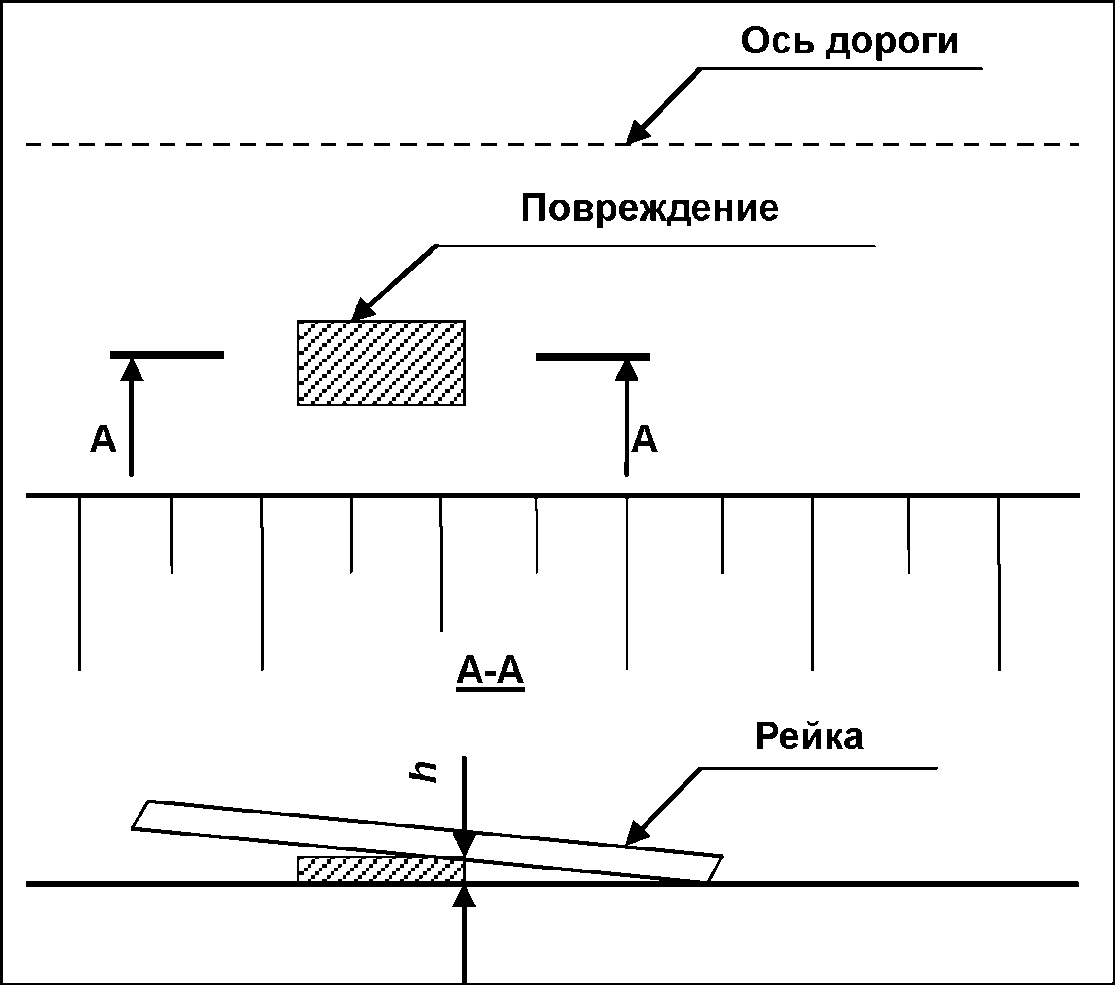

Рисунок 5. Схема проведения измерений величины возвышения неровности ямочного ремонта

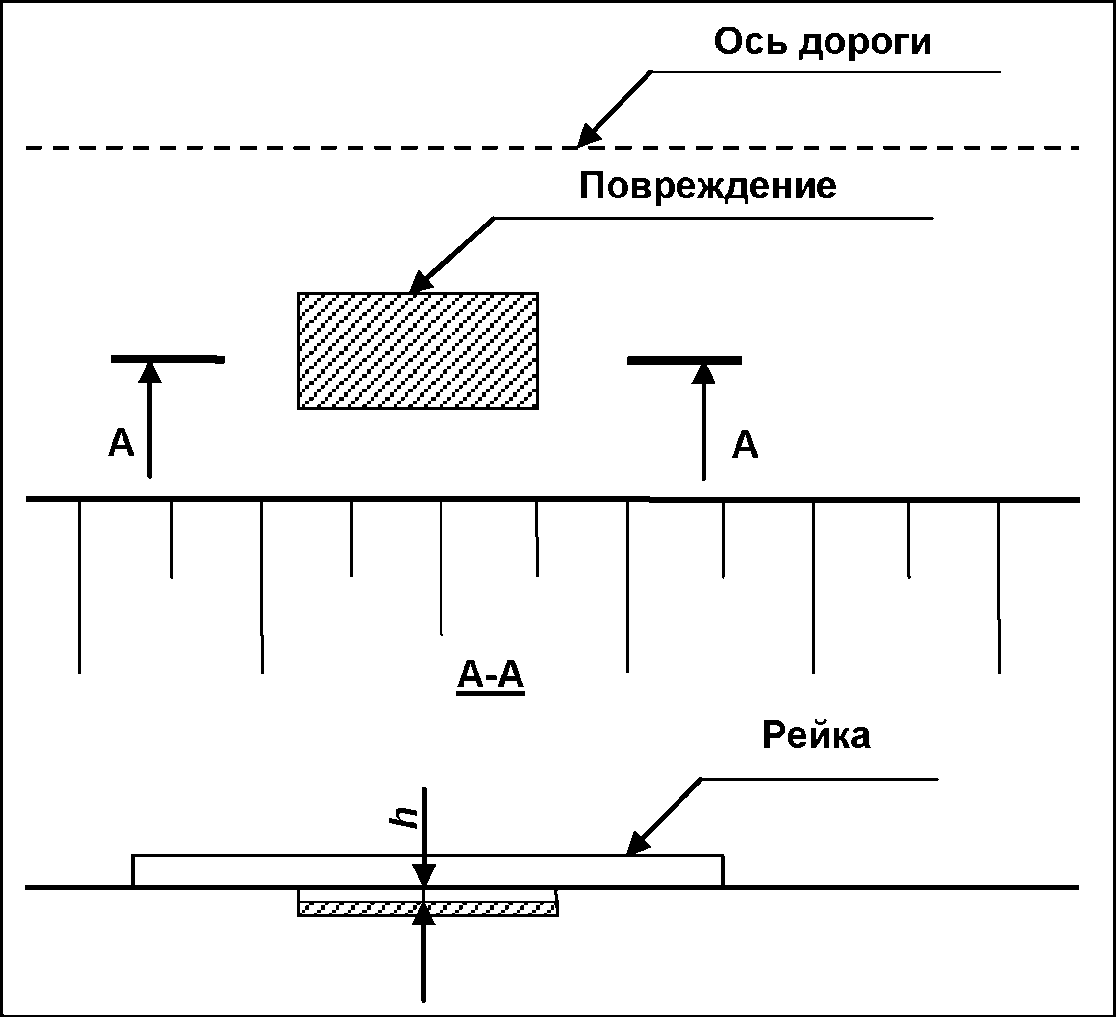

h — максимальный просвет под трехметровой рейкой
у края места ремонта повреждения, мм
Рисунок 6. Схема проведения измерений величины углубления ямочного ремонта
9.5 Метод измерения величины геометрических размеров сетки трещин, шелушения, выкрашивания и выпотевания
При проведении измерений выполняют следующие операции:
- измеряют рулеткой или другим устройством для измерения расстояния максимальный размер повреждения в направлениях, параллельном и перпендикулярном к оси автомобильной дороги, с точностью до 10 см.

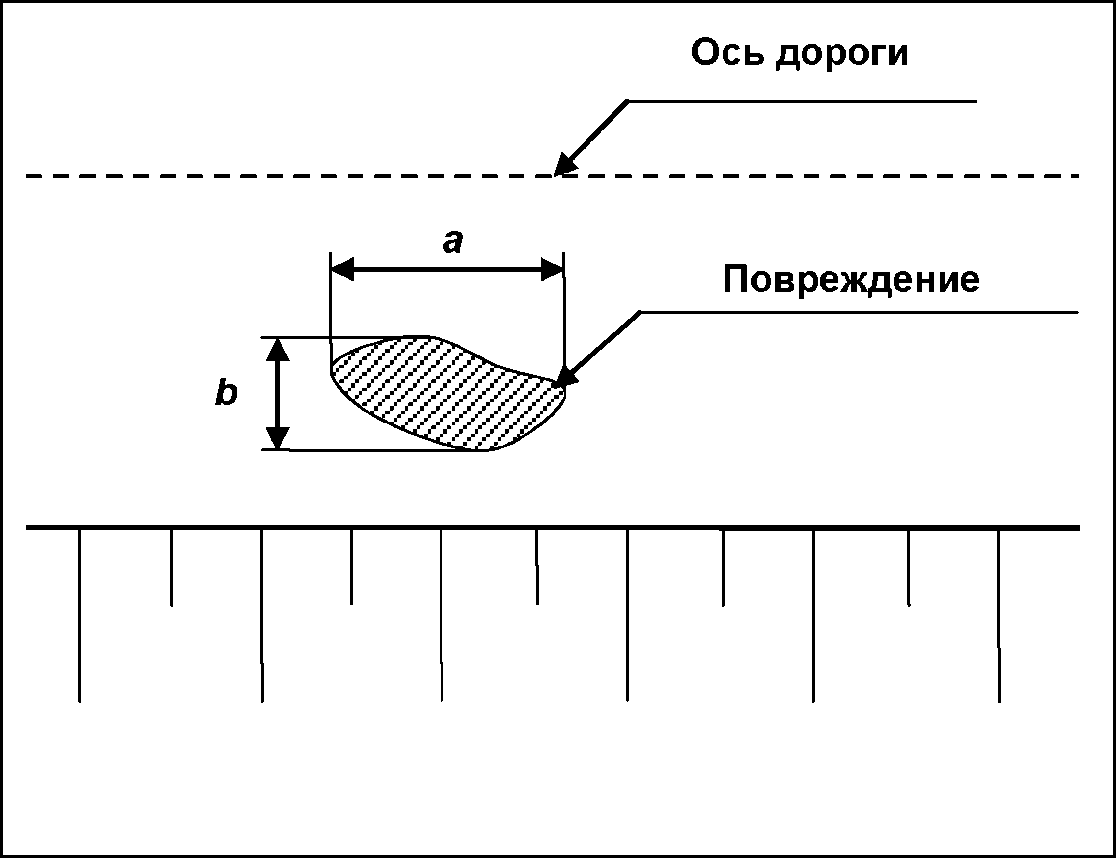

Графическая схема проведения измерений представлена на рисунке 7.
a — максимальный размер повреждения в направлении, параллельном оси автомобильной дороги, см; b — максимальный размер повреждения в направлении, перпендикулярном к оси автомобильной дороги, см
Рисунок 7. Схема проведения измерений величины геометрических размеров сетки трещин, шелушения, выкрашивания и выпотевания

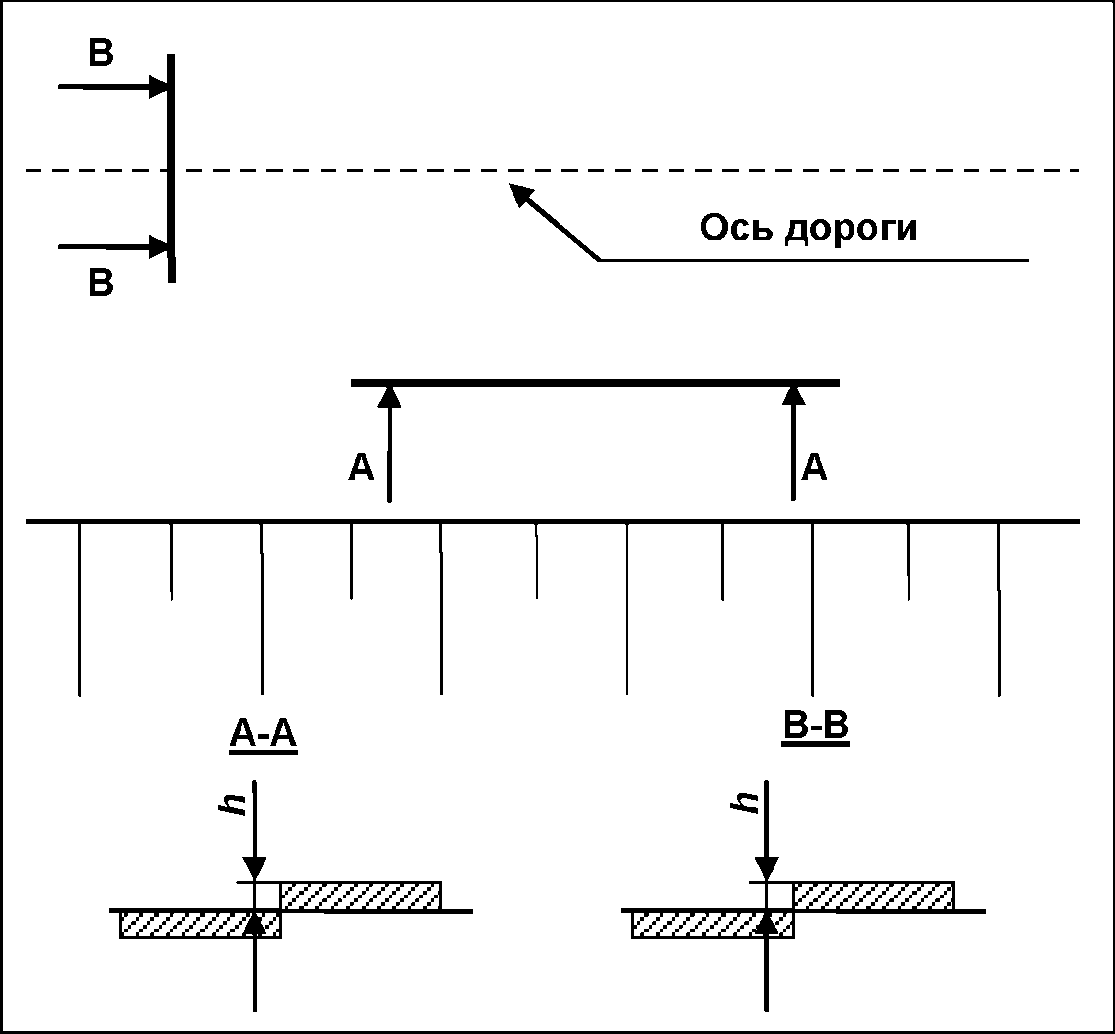

9.6 Метод измерения величины вертикального смещения дорожных плит
При проведении измерений измеряют металлической линейкой величину максимального вертикального смещения дорожных плит относительно друг друга с точностью до 1 мм.
h — максимальное вертикальное смещение дорожных плит относительно друг друга, мм
вертикального смещения дорожных плит
9.7 Метод измерения геометрических размеров разрушения кромки покрытия
При проведении измерений измеряют рулеткой или другим устройством для измерения расстояния максимальный размер повреждения в направлении, параллельном оси автомобильной дороги, с точностью до 10 см.

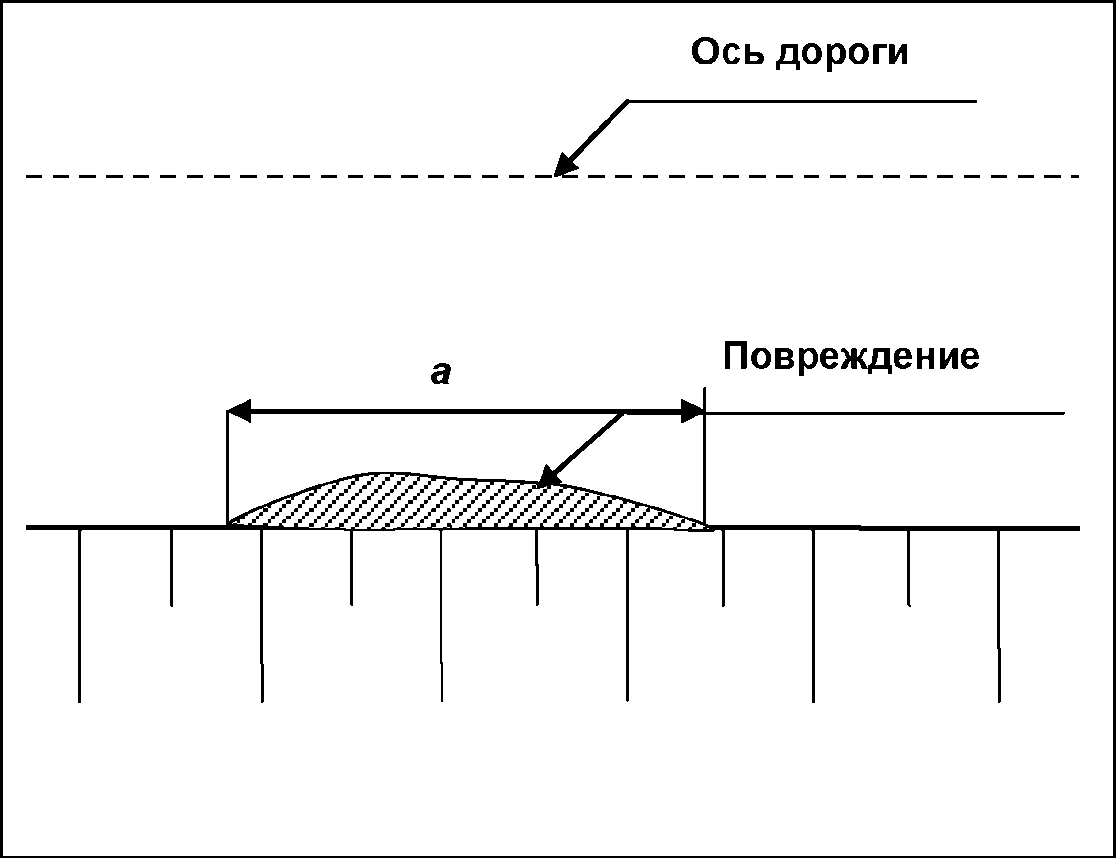

Графическая схема проведения измерений представлена на рисунке 9.
a — максимальный размер повреждения в направлении,
параллельном оси автомобильной дороги, см
Рисунок 9. Схема проведения измерений величины геометрических размеров разрушения кромки проезжей части
9.8 Метод измерения геометрических размеров сплошного разрушения дорожного покрытия
При проведении измерений измеряют рулеткой или другим устройством для измерения расстояния максимальный размер повреждения в направлениях, параллельном и перпендикулярном к оси автомобильной дороги, с точностью до 10 см.

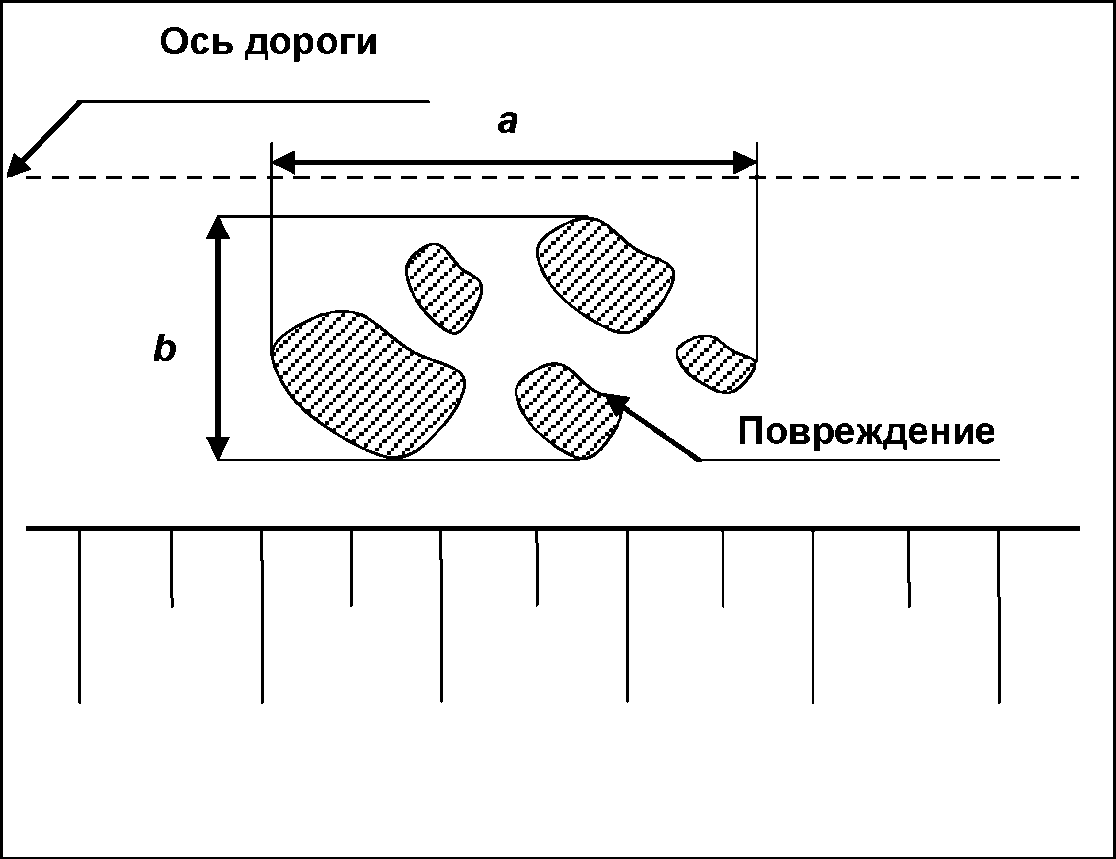

Графическая схема проведения измерений представлена на рисунке 10.
a — максимальный размер повреждения в направлении, параллельном оси автомобильной дороги, см; b — максимальный размер повреждения в направлении, перпендикулярном к оси автомобильной дороги, см
Рисунок 10. Схема проведения измерений величины геометрических размеров сплошного разрушения дорожного покрытия
9.9 Метод измерения геометрических размеров трещины
При проведении измерений выполняют следующие операции:
- определяют направление трещины относительно оси автомобильной дороги (продольная, поперечная, криволинейная);
- измеряют рулеткой или другим устройством для измерения расстояния длину повреждения с точностью до 10 см.

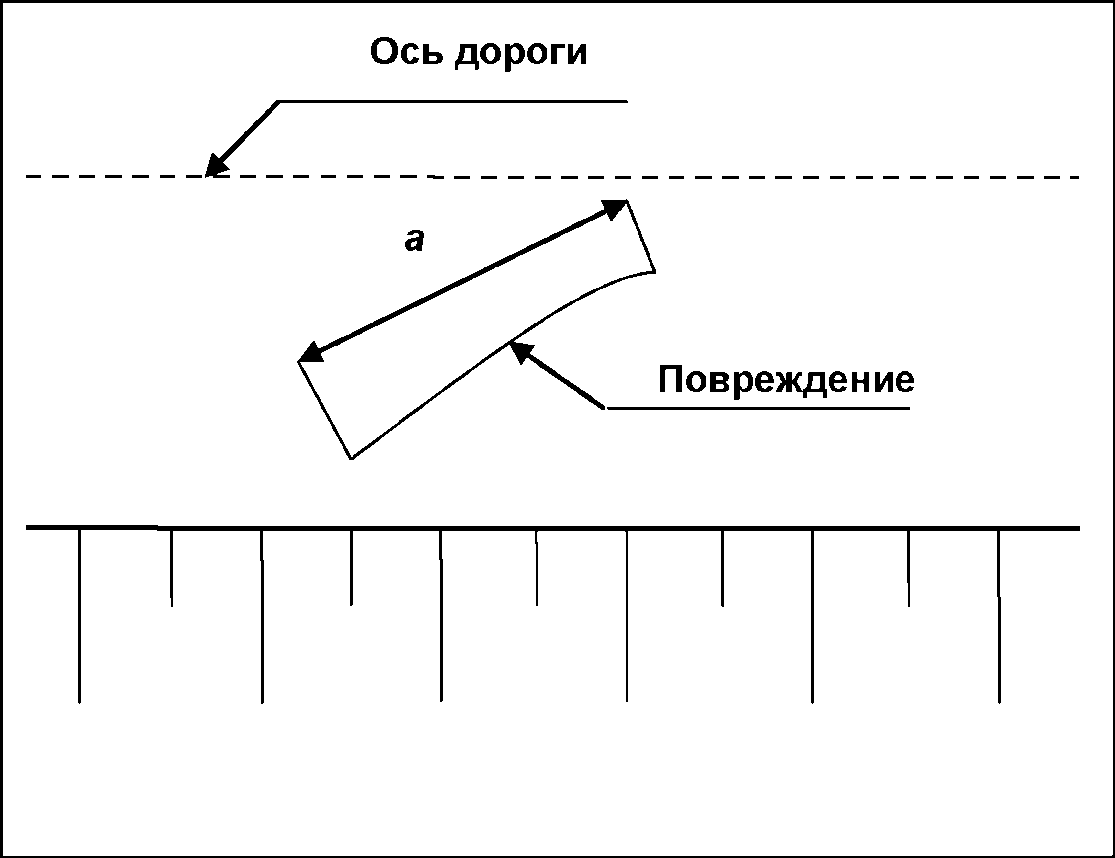

Графическая схема проведения измерений представлена на рисунке 11.
Рисунок 11. Схема проведения измерений величины геометрических размеров трещины
10. Обработка результатов измерений
10.1 Метод измерения величины колейности
За расчетное значение величины колейности принимается максимальное значение, измеренное на каждом измерительном участке.
Расчетное значение величины колейности на самостоятельном участке рассчитывают как среднее арифметическое из всех расчетных значений величины колейности на измерительных участках по формуле
h_{\text{кс}} = \frac{\sum {}_{1}^{n}h_{\text{ки}}}{n} , (1)
где hки — расчетное значение величины колейности по измерительному участку, мм;
n — число измерительных участков.
10.2. За значение размера протяженности сдвига, волны и гребенки принимается величина повреждения, измеренная в направлении, параллельном оси автомобильной дороги. За значение величины сдвига, волны и гребенки каждого отдельного повреждения принимается величина максимального просвета под трехметровой рейкой.
10.3 Площадь выбоины, пролома и просадки рассчитывают по формуле
где a — максимальный размер повреждения, измеренный в направлении, параллельном оси автомобильной дороги, см;
b — максимальный размер повреждения, измеренный в направлении, перпендикулярном к оси автомобильной дороги, см.
За значение глубины выбоины, пролома и просадки принимается величина максимального просвета под трехметровой рейкой.
10.4. За значение геометрических размеров неровностей ямочного ремонта принимается величина максимального просвета под трехметровой рейкой.
10.5. Площадь сетки трещин, шелушения, выкрашивания и выпотевания рассчитывают по формуле (2).
10.6. За значение вертикального смещения цементобетонных плит принимается величина максимального смещения плит относительно друг друга в вертикальном направлении.
10.7. За значение размера разрушения кромки покрытия принимается величина повреждения, измеренная в направлении, параллельном оси автомобильной дороги.
10.8. Площадь сплошного разрушения покрытия рассчитывают по формуле (2).
10.9 За значение величины трещины принимается ее длина.
11. Оформление результатов измерений
Результаты измерений оформляют в виде протокола, который должен содержать:
- наименование организации, проводившей испытания;
- название автомобильной дороги;
- индекс автомобильной дороги;
- дату и время проведения измерений;
- результаты измерения геометрических параметров повреждения;
- ссылку на настоящий стандарт.
12. Контроль точности результатов измерений
Точность результатов измерений обеспечивается:
- соблюдением требований настоящего стандарта;
- проведением периодической оценки метрологических характеристик средств измерений;
- проведением периодической аттестации оборудования.
Лицо, проводящее измерения, должно быть ознакомлено с требованиями настоящего стандарта.
ВЕДОМОСТЬ ИЗМЕРЕНИЯ ВЕЛИЧИНЫ КОЛЕЙНОСТИ
