ГОСТ 32600-2013 (ISO 21049:2004). Межгосударственный стандарт. Насосы. Уплотнительные системы вала для центробежных и роторных насосов. Общие технические требования и методы контроля

(введен в действие Приказом Росстандарта от 29.04.2014 № 426-ст)

агентства по техническому регулированию и метрологии от 29 апреля 2014 г. № 426-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НАСОСЫ. УПЛОТНИТЕЛЬНЫЕ СИСТЕМЫ ВАЛА ДЛЯ ЦЕНТРОБЕЖНЫХ И РОТОРНЫХ НАСОСОВ

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ КОНТРОЛЯ

Pumps. Shaft sealing systems for centrifugal and rotary pumps. General technical requirements

(ISO 21049:2004)

МКС 23.080

23.100.60

83.140.50

Дата введения 1 ноября 2014 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».

Сведения о стандарте

1. Подготовлен Обществом с ограниченной ответственностью «ТЕХНОНЕФТЕГАЗ» (ООО «ТЕХНОНЕФТЕГАЗ») на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5.

2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 27 декабря 2013 г. № 63-П).

За принятие проголосовали:

4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2014 г. № 426-ст межгосударственный стандарт ГОСТ 32600-2013 (ISO 21049:2004) введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2014 г.

5. Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 21049:2004 Pumps — Shaft sealing systems force centrifugal and rotary pumps (Насосы. Уплотнительные системы вала для центробежных и роторных насосов).

Дополнительные положения и требования, а также сноски, включенные в текст настоящего стандарта для учета потребностей национальной экономики и особенностей российской национальной стандартизации, выделены курсивом.

Перевод с английского языка (en).

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.

Степень соответствия — модифицированная (MOD).

6. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Международный стандарт ISO 21049 был подготовлен Техническим комитетом ISO/TC 115 «Насосы» Подкомитетом SC 3 «Установка и специальное применение» совместно с Техническим комитетом ISO/TC 67 «Материалы, оборудование и морские сооружения для нефтяной и газовой промышленности» Подкомитетом SC 6 «Перерабатывающее оборудование и системы».

В основе настоящего стандарта лежат накопленные знания, а также опыт производителей и потребителей оборудования нефтяной и газовой промышленности. Однако использование данного оборудования не ограничено только этими отраслями промышленности.

Пользователи настоящего стандарта должны знать, что для отдельных применений могут потребоваться дополнительные или особые требования. Настоящий стандарт не предписывает поставщику отказываться от предложений или покупателю от приобретения оборудования другого технического решения. Это оказывается особенно важным при появлении новых или развивающихся технологий. Альтернативный вариант разрешается, если изготовитель/поставщик идентифицирует любые отклонения от настоящего стандарта и предоставляет их подробное описание.

Задача настоящего стандарта помочь заказчику/потребителю с выбором способов эксплуатации торцовых уплотнений для насосов.

Настоящий стандарт является самостоятельным стандартом по уплотнениям и ссылается в нормативных аспектах на ISO 13709. Настоящий стандарт целесообразно применять к новым и модифицированным насосам, а также к насосам, которые не относятся к стандарту 13709 (насосы по [1], [2] и [3]).

В настоящем стандарте единицы измерений, используемые на практике в США, заключены в скобки.

Специальный знак в виде черной точки ( \cdot ) в начале раздела или подраздела указывает на то, что либо требуется дополнительное решение, либо заказчику/потребителю необходимо предоставить дополнительную информацию. Эта информация должна быть указана в справочных листах технических требований или представлена по запросу или по заказу на поставку (согласно Приложению В).

1. Область применения

Настоящий стандарт устанавливает требования и дает рекомендации к уплотнительным системам центробежных и роторных насосов, применяемых в нефтяной и газовой промышленности. Стандарт применяется на опасных, пожароопасных и/или токсичных технологических производствах для обеспечения большой степени надежности работы оборудования, при минимальных затратах на его герметизацию, и снижения выделений в атмосферу. Стандарт распространяется на уплотнения валов насосов диаметром от 20 мм (0,75 дюйма) до 110 мм (4,3 дюйма).

Настоящий стандарт может быть использован при модернизации существующего оборудования. Система классификации конструкций уплотнений по настоящему стандарту приводится в категориях, типах, конфигурациях и компоновках.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 28860-90 (ИСО 1629-87) Каучук и латексы. Номенклатура

ГОСТ ЕН 10269-2007 Стали и никелевые сплавы для крепежных изделий, применяемых при высоких и/или низких температурах

ГОСТ 32601-2013 (ISO 13709:2009) Насосы центробежные для нефтяной, нефтехимической и газовой промышленности. Общие технические требования.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. Бесконтактное уплотнение (non-contacting seal): тип уплотнения, в котором соприкасающиеся поверхности образуют аэродинамические или гидродинамические воздействия для поддержания рабочего зазора между уплотняющим и ответным кольцами.

Примечание. Бесконтактные уплотнения специально спроектированы таким образом, чтобы всегда имелся рабочий зазор между неподвижной и вращающейся поверхностями колец пар трениями.

3.2. Буферная жидкость (buffer fluid): жидкость, подаваемая извне, находящаяся под давлением меньшим, чем рабочее давление в камере уплотнения. Эта жидкость используется в качестве смазки и/или буфера в уплотнении второго типа.

3.3. Внутреннее уплотнение (inner seal): устройство уплотнения конфигурации 2 и 3, расположенное в уплотнительной камере ближе всего к рабочему колесу насоса.

3.4. Внутреннее циркуляционное устройство (internal circulating device pumping ring): устройство, расположенное в буферной/затворной жидкостной камере уплотнения для обеспечения циркуляции жидкости через теплообменник или резервуар затворной/буферной жидкости.

3.5. Вторичное уплотнение (secondary seal): элемент, предотвращающий утечки через другие элементы уплотнения (например, уплотнительное кольцо круглого сечения, гибкая прокладка из графита или сильфон).

3.6. Вторичное уплотнение из фторкаучука (fluoro elastomer) FKM: уплотнительное кольцо круглого сечения. Обычно используется в торцовых уплотнениях.

3.7. Внутренняя компоновка уплотнения (internally-mounted seal): уплотнение установлено в пределах камеры уплотнения и уплотнительной крышки.

3.8. Воспламеняемые углеводороды (flashing hydrocarbon): жидкие углеводороды под давлением насыщенного пара выше 0,1 МПа ((1 бар изб.) (14,7 фунт/psi)) при рабочей температуре насоса или жидкость, закипающая в условиях окружающей среды.

3.9. Вторичное уплотнение из перфторкаучука (perfluoro elastomer), FFKM: химически стойкое уплотнительное кольцо круглого сечения, устойчивое к воздействиям высоких температур.

3.10. Втулка дроссельная (throat bushing): устройство, образующее ограниченно узкий зазор вокруг втулки (или вала) между внутренним уплотнением и рабочим колесом.

3.11. Гидравлически разгруженное уплотнение (balanced seal): тип торцового уплотнения, в котором коэффициент нагрузки меньше единицы.

3.12. Гибкий графит (flexible graphite): материал из чистого углеродного графита, используемый в качестве статических прокладок (вторичное уплотнение) в конструкции торцовых уплотнений. Этот материал применяют в любых условиях, начиная с криогенных сред и заканчивая высокотемпературными средами.

3.13. Динамическое уплотняемое давление (dynamic sealing-pressure rating): наибольший перепад давления, который выдерживают уплотнение или уплотнительный узел при вращении вала при максимально допустимой температуре.

Примечание. Уплотнение также выдерживает номинальное статистическое давление.

3.14. Дросселирующая втулка (throttle bushing): устройство, образующее ограниченно узкий зазор вокруг втулки (или вала) на наружном конце торцового уплотнения.

3.15. Заказчик/потребитель (purchaser): агент, направляющий заказ и технические требования поставщику.

3.16. Затворная жидкость (barrier fluid): затворная жидкость, подаваемая извне и находящаяся под более высоким давлением, чем рабочее давление в камере уплотнения насоса, упомянутом в «Конфигурация 3 уплотнения» и применяемом для полной изоляции перекачиваемой жидкости от окружающей среды.

3.17. Запас рабочего температурного режима (product temperature margin): разница между температурой испарения жидкости при рабочем давлении в камере уплотнения и фактической температурой жидкости.

Примечание. Для чистых жидкостей температура испарения представляет собой температуру насыщения в камере давления уплотнения; для смешиваемых жидкостей температура испарения представляет собой температуру насыщения смеси в камере давления уплотнения.

3.18. Изготовитель/поставщик уплотнения (seal manufacturer): предприятие, которое проектирует, изготавливает, проводит испытания и обеспечивает техническую поддержку и общую поддержку эксплуатации уплотнительных комплексов.

3.19. Изготовитель/поставщик насоса (pump manufacturer): предприятие, которое проектирует, производит, проводит испытания и обеспечивает техническую поддержку насоса.

Примечание. Изготовитель/поставщик насосов также может приобрести уплотнительную систему и установить ее.

3.20. Изготовитель/поставщик (vendor/supplier): изготовитель/поставщик оборудования или агент изготовителя обязан обеспечить производство, поставку и техническое обслуживание оборудования.

Примечание. Настоящий стандарт касается обязанностей только заказчика/потребителя и изготовителя/поставщика, хотя существуют и другие стороны, вовлеченные в процесс производства и приобретения оборудования: это подрядчик, дилер и т.д. Их деятельность в настоящем стандарте не рассматривается.

3.21. Корпус уплотнения (containment seal chamber): составная часть торцового уплотнения, образующая полость, в которую установлено герметичное уплотнение.

3.22. Камера уплотнения (seal chamber): элемент конструкции корпуса насоса или отдельная приставная часть, формирующая пространство между валом и корпусом насоса, в который устанавливается торцовое уплотнение.

3.23. Компоновка «спиной к спине» (back-to-back configuration): сдвоенное торцевое уплотнение, в котором упругий элемент установлен между ответными кольцами.

3.24. Контактное уплотнение (contacting seal): конструкция уплотнения, в котором уплотнительные поверхности не сконструированы для специального создания аэродинамических и гидродинамических сил для поддержания рабочего зазора.

Примечание. Контактные уплотнения могут образовывать сплошную жидкостную пленку, хотя это не типично для них. Контактные уплотнения не включают специальную геометрию (углубления, волнистость, канавки, проточки) для обеспечения зазора. Степень контакта обычно очень небольшая, позволяющая обеспечить надежность работы уплотнения с минимальной утечкой.

3.25. Конфигурация «сдвоенное уплотнение с подачей буферной жидкости без давления (тандем)» (face-to-back configuration): сдвоенное уплотнение, в котором одно ответное кольцо находится между двумя упругими, и один упругий элемент расположен между двумя ответными кольцами.

3.26. Конфигурация «двойное уплотнение с подачей барьерной жидкости под давлением („лицом к лицу“) (face-to-face configuration): двойное уплотнение, в котором оба ответных кольца находятся между упругими элементами.»

3.27. Конфигурация 1 уплотнения (Arrangement 1 seal): одинарное торцовое уплотнение картриджного типа.

3.28. Конфигурация 2 уплотнения (Arrangement 2 seal): двойное торцевое уплотнение картриджного типа с давлением в полости между уплотнениями ниже, чем давление в камере уплотнения.

3.29. Конфигурация 3 уплотнения (Arrangement 3 seal): двойное торцовое уплотнение картриджного типа, использующее внешние системы затворной жидкости.

3.30. Концентрация утечки (leakage concentration): количественный показатель (концентрация) летучих (взрывоопасных) органических соединений или других нормируемых выбросов в окружающую среду непосредственно около уплотнения.

3.31. Корпус, работающий под давлением (pressure casing): совокупность всех неподвижных деталей уплотнения, работающих под давлением: камера уплотнения, корпус уплотнения, резервуар барьерной/буферной жидкости и другие элементы, за исключением уплотняющего и ответного колец.

3.32. Кристаллизующаяся жидкость (crystallizing fluid): жидкость, участвующая в процессе формирования твердых частиц или образующая твердые частицы в процессе дегидратации или химической реакции.

3.33. Коэффициент нагрузки (seal balance ratio): отношение площади уплотняющей поверхности, на которую действует сила гидродинамического давления в камере уплотнения, к общей площади уплотняющей поверхности.

Примечание. В соответствии с рисунком 10 выражается в процентном соотношении.

3.34. Картриджное уплотнение (cartridge seal): единый узел (включает в себя детали с уплотнительными поверхностями, упругие элементы, корпусные детали, втулку и вторичные уплотнения), который предварительно собирают, испытывают как самостоятельное устройство.

3.35. Легкие углеводороды (light hydrocarbon): углеводородная жидкость, которая закипает при нормальных условиях.

Примечание. Как правило, это относится к чистым и смешанным потокам пентана (C5) и более легким жидкостям.

3.36. Летучее опасное загрязняющее атмосферу вещество (volatile hazardous air pollutant), VHAP: любое соединение, представленное в [4].

3.37. Летучесть (flashing): быстрое изменение агрегатного состояния вещества с жидкого на газообразное.

Примечание. В динамических уплотнениях жидкость проходит между основными уплотняющими поверхностями, создавая силу трения, или когда давление жидкости ниже давления насыщенного пара жидкости из-за падения давления вдоль уплотняющих поверхностей.

3.38. Максимальная рабочая температура (maximum operating temperature): максимальная температура, которая может воздействовать на торцовые уплотнения.

Примечание. Рабочий режим определяется заказчиком/потребителем.

3.39. Максимально допустимая температура (maximum allowable temperature): максимальная постоянная температура, которую выдерживает оборудование (или любой элемент, к которому термин применяется) при контакте с определенной жидкостью и заданном максимальном рабочем давлении.

Примечание 1. Данная информация предоставляется изготовителем/поставщиком уплотнений.

Примечание 2. Максимально допустимую температуру обычно устанавливают в соответствии со свойствами материала. Это может быть либо материал корпуса, либо материал вторичных уплотнений. Предел текучести и предел прочности материала также зависят от температуры. Напряженность детали может зависеть от рабочего давления. Таким образом, граница между пределом прочности материала и рабочей нагрузкой зависит от рабочей температуры материала и напряженности детали. Если температура среды понижается, то прочность и напряженность материала увеличиваются. Это является причиной связи максимально допустимой температуры и заданного максимального рабочего давления.

3.40. Максимально допустимое рабочее давление (maximum allowable working pressure), MAWP: максимальное постоянное давление, выдерживаемое оборудованием (или любым элементом, к которому применяется термин) при контакте с определенной жидкостью и заданной максимальной рабочей температурой.

Примечание. Для сравнения: номинальное статическое усилие при герметизации (3.42), номинальное динамическое усилие при герметизации (3.12).

3.41. Максимальное динамическое уплотняемое давление (maximum dynamic sealing pressure), MDSP: наибольшее давление, возникающее в уплотнении (или уплотнениях), при эксплуатации в установленных рабочих условиях и во время запуска/выключения оборудования.

Примечание. При определении данного параметра основное внимание направлено на максимальное давление всасывания, давление промывочной жидкости и на изменения зазоров в насосе. Этот рабочий режим определяется заказчиком/потребителем.

3.42. Максимальное статистическое уплотняемое давление (maximum static sealing pressure), MSSP: наибольшее давление, за исключением давлений, возникающих при проведении гидравлических испытаний, которое может воздействовать на уплотнение (или уплотнения) при выключении насоса.

Примечание. Рабочий режим определяется заказчиком/потребителем.

3.43. Наружное уплотнение (outer seal): уплотнение (конфигурация уплотнения 2 и 3), расположенное дальше всего от рабочего колеса насоса.

3.44. Нелетучие углеводороды (non-flashing hydrocarbon): жидкий углеводород с давлением насыщенного пара меньше 0,1 МПа (1 бар изб.) (14,7 фунт/psi) при определенной рабочей температуре или жидкость, которая не кипит в нормальных условиях.

3.45. Номинальное статическое уплотняемое давление (static sealing-pressure rating): наибольшее давление при максимально допустимой температуре, которое выдерживает уплотнение при вращении вала при максимально допустимой температуре.

Примечание. На уплотнение также воздействует номинальное гидродинамическое давление.

3.46. Ответное кольцо (mating ring): кольцо пары трения, устанавливаемое на втулке или в корпусе, аксиально неподвижно.

3.47. Осмотр в присутствии заказчика/испытание в присутствии заказчика (witnessed inspection/witnessed test): осмотр или испытание, о месте и времени проведения которого уведомлен заказчик/потребитель. Они проводятся только в присутствии заказчика/потребителя или его представителя.

3.48. Патрубок с дросселем (orifice nipple): патрубок трубопровода, изготовленный из цельной прутковой заготовки с просверленным отверстием для ограничения расхода жидкости во вспомогательном трубопроводе.

Примечание. Патрубки с отверстием обычно находятся на системах схемы 11.

3.49. Плавающая втулка (floating bushing): втулка, которую устанавливают на вал или втулку уплотнения, оставляя достаточный зазор по наружному диаметру с целью радиального перемещения.

3.50. Поводковое кольцо (drive collar): внешняя деталь уплотнительного картриджа, которая передает крутящий момент на втулку уплотнения и препятствует осевому смещению втулки уплотнения относительно вала.

3.51. Полимеризующаяся жидкость (polymerizing fluid): жидкость, находящаяся в процессе изменения или в состоянии изменения одного химического соединения в другое, с образованием полимерных цепочек. В результате она будет обладать новыми свойствами. Обычно жидкость становится более вязкая и/или липкая.

3.52. Промывка (quench, noun): подвод к узлу уплотнения со стороны атмосферы нейтральной среды (воды или пара) для исключения образования твердых отложений, которые могут препятствовать перемещению упругого элемента торцового уплотнения.

3.53. Приемочные испытания (observed test): испытание изделия, выполняемое под наблюдением заказчика/потребителя, который получил от изготовителя/поставщика уведомление об испытаниях. Данная проверка является дополнительной.

3.54. Порт (port): проходной канал для жидкости, как правило, располагается в корпусе уплотнения.

3.55. Промывочная жидкость (flush, noun): жидкость, которая вводится в камеру уплотнения со стороны рабочей жидкости в непосредственной близости к уплотняющим поверхностям. Как правило, ее используют для охлаждения и смазки уплотняющих поверхностей.

3.56. Применение торцового уплотнения в жидкостях, не содержащих углеводороды (non-hydrocarbon service): использование торцового уплотнения в жидкостях (подкисленная вода, вода для питания котлов, гидроокись натрия, кислоты и амины), не содержащих жидкие углеводороды или с небольшим содержанием углеводородов.

3.57. Рабочие условия (service condition): максимальная/минимальная температура или давление при статическом или динамическом режимах.

3.58. Резервное уплотнение (containment seal): тип уплотнения, состоящий из одного упругого элемента, кольцевого уплотнения и уплотнительного кольца дисковой или кольцевой формы, которые установлены в камере герметичного уплотнения.

Примечание. Наружное уплотнение конфигурации 2 является герметичным уплотнением.

3.59. Сильфонное уплотнение (bellows seal): тип торцового уплотнения, в котором используют упругий металлический сильфон в качестве вторичного уплотнения и упругого элемента.

3.60. Система промывки (flush plan): трубопровод определенной конфигурации, инструментов и средств управления, связанная с уплотнениями, для обеспечения направленной подачи жидкости.

Примечание. В зависимости от способа применения, типа уплотнения и конфигурации изменяют схемы трубопровода в системе промывки.

3.61. Система распределенной промывки (distributed flush system): совокупность отверстий, проходов, перегородок и т.д., предназначенных для подачи промывочной жидкости по окружности уплотняющих поверхностей.

3.62. Скорость утечки (leakage rate): объем или масса жидкости, проходящей между уплотняющими поверхностями (через уплотнение) в определенный промежуток времени.

3.63. Сдвоенное торцовое уплотнение (dual mechanical seal): все виды устройств уплотнений конфигурации 2 и конфигурации 3.

3.64. Соединение (connection): резьбовое или фланцевое соединение между портом и трубой или частью трубопровода.

3.65. Ступенчатая втулка (hook sleeve): втулка со ступенью или выступом со стороны рабочей жидкости, которую устанавливают на вал для его защиты от износа и коррозии.

Примечание. Ступень обычно упирается в лопастное колесо для удержания его и прокладки между валом и выступом (уступом).

3.66. Суммарное показание индикатора/суммарное биение индикатора (total indicator reading/total indicated runout) TIR: разность между максимальным и минимальным показанием циферблатного индикатора или другого аналогичного устройства, осуществляющего мониторинг торца или цилиндрической поверхности в течение одного оборота контролируемой поверхности.

Примечание. Если цилиндрическая поверхность является идеальной, индикатор показывает, что эксцентриситет равен половине показания индикатора. Если же торец является идеально плоским, то индикатор показывает отклонение от перпендикулярности, равное показанию индикатора. В случае же, если рассматриваемый диаметр не является идеально цилиндрическим или плоским, интерпретация значения TIR оказывается более сложной и может представлять овальность или огранку.

3.67. Уплотнение (seal): сочетание уплотняющего кольца, ответного кольца, вторичного уплотнения (уплотнений), осевого упругого элемента (элементов) и вспомогательных средств, которое позволяет герметизировать вращающийся вал насоса относительно неподвижного корпуса.

3.68. Уплотняющее кольцо (seal ring): кольцо пары трения, на которое передается силовая нагрузка от упругого элемента и давления жидкости.

3.69. Уплотнение с аксиально неподвижным вторичным уплотнением (non-pusher seal): уплотнение, в котором вторичное уплотнение не должно перемещаться в осевом направлении для компенсации износа и (или) биения.

Примечание. Уплотнение аксиально неподвижное обычно используется с металлическим сильфоном типа B или C.

3.70. Уплотнение с аксиально подвижным вторичным уплотнением (pusher seal): уплотнение, в котором О-образное кольцо установлено между уплотняющим кольцом и втулкой или корпусом и в котором вторичное уплотнение перемещается аксиально для компенсации износа и (или) биения.

3.71. Уплотнение типа A (Type A seal): уплотнение с аксиально подвижным вторичным уплотнением, с набором пружин, с О-образным резиновым кольцом, гидравлически разгруженное, картриджной конструкции, с внутренним монтажом.

3.72. Уплотнение типа B (Type B seal): уплотнение с аксиально неподвижным вторичным уплотнением с металлическим сильфоном, с О-образным резиновым кольцом, с внутренним монтажом, картриджной конструкции.

3.73. Уплотнение типа C (Type C seal): высокотемпературное уплотнение с аксиально неподвижным вторичным уплотнением с металлическим сильфоном, с внутренним монтажом, картриджной конструкции. Вторичным уплотнением служит гибкий графит.

3.74. Уплотнительное кольцо с круглым сечением (O-ring): резиновое кольцевое уплотнение с поперечным сечением О-образной формы, которое используется в качестве дополнительного уплотнения или прокладки.

3.75. Уплотняющая поверхность (seal face): сторона или торец уплотнительного кольца или кольцевого уплотнения, которые обеспечивают уплотнение на кольце.

3.76. Упругий элемент (flexible element): набор деталей, компенсирующих осевые перемещения от вращающихся и неподвижных деталей.

3.77. Фланец корпуса (gland plate): торцевая панель, соединяющая неподвижный узел торцовых уплотнений и камеру уплотнения/камеру герметичного уплотнения.

3.78. Элемент, препятствующий проворачиванию (anti-rotation device): элемент, применяемый для предотвращения проворачивания одного компонента относительно соседних компонентов торцового уплотнения.

Примечание. Шпонка, штифт.

Сокращения и обозначения

В настоящем стандарте применены следующие сокращения и обозначения:

AISI — Американский институт стали и сплавов;

EPA — Агентство по защите окружающей среды;

API — Американский нефтяной институт;

ASME — Американское общество инженеров-механиков;

AWS — Американское общество по сварке;

ETSI — Европейский институт телекоммуникационных стандартов;

FFKM — перфторэластомер полиметиленного типа, имеющий все группы заместителя в цепи полимера: фтор, перфторалкил или перфторалкилированные группы;

FKM — является наибольшей категорией фторэластомеров (80%) полиметиленного типа, имеет такие заместители в цепи полимера, как фтор, алкилирован, перфторалкилирован или перфторалкилированные группы;

NEMA — Национальная ассоциация производителей электроэнергии;

NFPA — Национальная ассоциация противопожарной безопасности;

TIR — суммарное показание индикатора/суммарное биение индикатора;

(ЕС) — EN — европейские стандарты, принятые ETSI;

(МДРД) — MAWP — максимально допустимое рабочее давление;

(МДДУ) — MDSP — максимальное динамическое давление уплотнения;

4. Уплотнительные системы

4.1. Категории, типы и конфигурации уплотнения

4.1.1. Общие положения

Устройство уплотнения, описанное в настоящем стандарте, может быть разделено на три категории (1, 2, 3), три типа (A, B, C) и три конфигурации (1, 2, 3). Устройство уплотнений 2 и 3 типа может быть ориентировано в следующих направлениях: конфигурация «спина к спине», конфигурация «лицом к лицу», конфигурация «тандем». Эти категории, типы, конфигурации и направления описаны ниже. На рисунках 1 - 9 показаны их типовые представители.

┌──────────────────────┐ ┌───────────────────────────────┐ ┌──────────────────────────────┐
<pre class="legal-pre">│    Конфигурация 1    │ │        Конфигурация 2         │ │        Конфигурация 3        │
│   Одно уплотнение    │ │ Два уплотнения на картриджный │ │Два уплотнения на картриджный │
│ на картриджный узел  │ │  узел с камерой герметичного  │ │     узел, который подает     │
│                      │ │ уплотнения, которая находится │ │  барьерную жидкость снаружи  │
│                      │ │    под меньшим давлением,     │ │                              │
│                      │ │чем давление камеры уплотнения │ │                              │</pre>
├──────────────────────┘ └───────────────┬───────────────┘ └──────────────┬───────────────┘
<pre class="legal-pre">│                                        │                                │
│                                ┌───────┴───────┐                ┌───────┴───────┐
│                                │               │                │               │</pre>
│ ┌────────────────────┐ ┌───────┴──────┐ ┌──────┴───────┐ ┌──────┴──────┐ ┌──────┴───────┐
<pre class="legal-pre">│ │Контактное одинарное│ │    Жидкая    │ │   Газовая    │ │   Жидкая    │ │   Газовая    │
│ │ мокрое уплотнение  │ │   буферная   │ │   буферная   │ │  буферная   │ │   буферная   │
│ │   с неподвижной    │ │    среда     │ │    среда/    │ │    среда    │ │    среда     │
│ │   дросселирующей   │ │              │ │ без буферной │ ├─────────────┘ └──────────────┤
├─┤      втулкой       │ │              │ │    среды     │ │                              │</pre>
│ ├────────────────────┤ ├──────────────┘ └──────────────┤ │┌────────────┐ ┌─────────────┐│
<pre class="legal-pre">│ │Конфигурация 1CW-FX │ │                               │ ││ Контактное │ │Бесконтактное││
│ │    (см. рис. 2)    │ │┌─────────────┐ ┌─────────────┐│ ││   мокрое   │ │ уплотнение  ││
│ └────────────────────┘ ││   Двойное   │ │ Контактное  ││ ││уплотнение с│ │с компоновкой││
│                        ││ контактное  │ │   мокрое    ││ ││компоновкой │ │   "спина    ││
│ ┌────────────────────┐ ││   мокрое    │ │ внутреннее  ││ ├┤   "лицо    │ │  к спине"   ├┤
│ │Контактное одинарное│ ││ уплотнение  │ │ герметичное ││ ││  к спине"  │ │             ││
│ │ мокрое уплотнение  │ └┤             │ │ уплотнение  ├┤ │├────────────┤ ├─────────────┤│
│ │    с плавающей     │  ├─────────────┤ ├─────────────┤│ ││Конфигурация│ │Конфигурация ││
│ │   дросселирующей   │  │Конфигурация │ │Конфигурация ││ ││   2CW-FB   │ │   2NC-BB    ││
└─┤      втулкой       │  │   2CW-CW    │ │   2CW-CS    ││ ││(см. рис. 5)│ │(см. рис. 6) ││
  ├────────────────────┤  │(см. рис. 3) │ │(см. рис. 4) ││ │└────────────┘ └─────────────┘│
  │ Конфигурация 1CW-F │  └─────────────┘ └─────────────┘│ │                              │
  │  (см. рис. 2)      │                                 │ │┌────────────┐ ┌─────────────┐│
  └────────────────────┘                  ┌─────────────┐│ ││ Контактное │ │Бесконтактное││
                                          │Бесконтактное││ ││   мокрое   │ │ уплотнение  ││
                                          │   мокрое    ││ ││уплотнение с│ │с компоновкой││
                                          │ внутреннее  ││ ││компоновкой │ │   "лицом    ││
                                          │ герметичное ││ ││   "спина   │ │   к лицу"   ││
                                          │ уплотнение  ├┘ ├┤  к спине"  │ │             ├┤
                                          ├─────────────┤  │├────────────┤ ├─────────────┤│
                                          │Конфигурация │  ││Конфигурация│ │Конфигурация ││
                                          │   2NC-CS    │  ││   2CW-BB   │ │   2NC-FF    ││
                                          │(см. рис. 4) │  ││(см. рис. 5)│ │(см. рис. 6) ││
                                          └─────────────┘  │└────────────┘ └─────────────┘│
                                                           │                              │</pre>
                                                           │┌────────────┐ ┌─────────────┐│
                                                           ││ Контактное │ │Бесконтактное││
                                                           ││   мокрое   │ │ уплотнение  ││
                                                           ││уплотнение с│ │с компоновкой││
<pre class="legal-pre">                                                           ││компоновкой │ │   "лицом    ││
                                                           ││   "лицом   │ │  к спине"   ││
                                                           └┤  к лицу"   │ │             ├┘</pre>
                                                            ├────────────┤ ├─────────────┤
                                                            │Конфигурация│ │Конфигурация │
                                                            │   2CW-FB   │ │   2NC-FB    │
                                                            │(см. рис. 5)│ │(см. рис. 6) │
                                                            └────────────┘ └─────────────┘

Рисунок 1. Конфигурация уплотнения

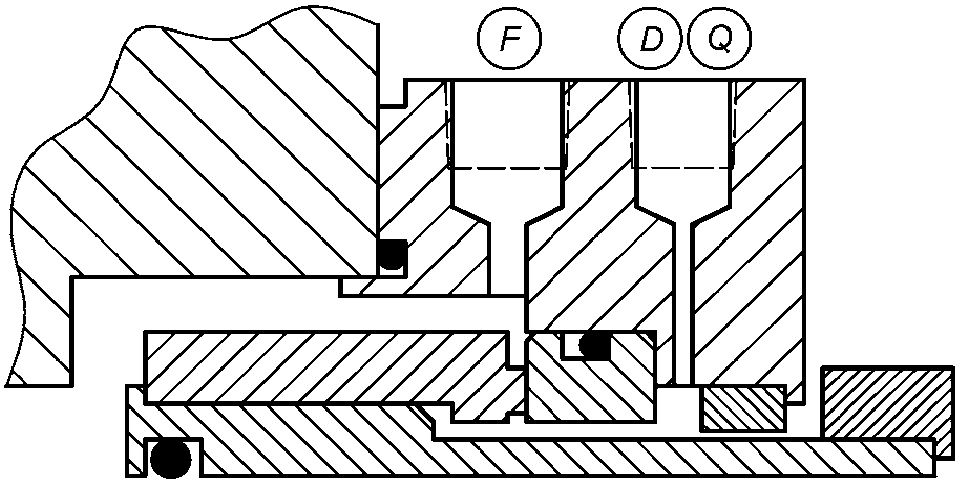

а) 1CW-FX, контактное одинарное жидкостное уплотнение с неподвижной дросселирующей втулкой

б) 1CW-FL, контактное одинарное жидкостное уплотнение с плавающей дросселирующей втулкой

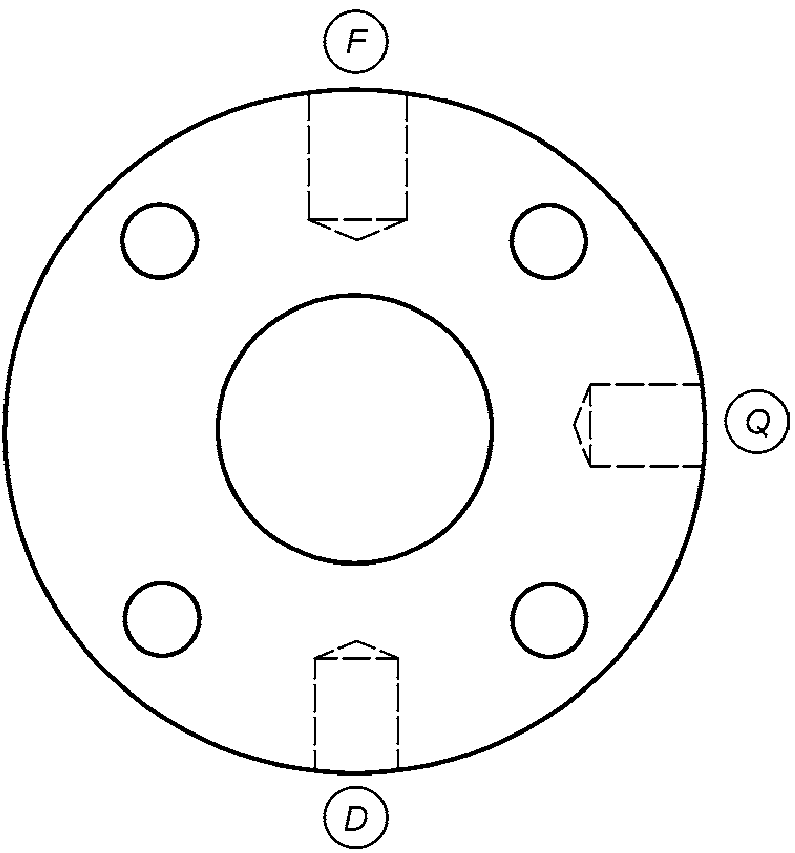

в) Типовая ориентация соединения фланца корпуса

Примечание. Обозначение соединений в соответствии с 6.1.2.17 и таблицей 1.

Рисунок 2. Категория 1: одно уплотнение в картриджном узле

а) 2CW-CW, сдвоенное контактное жидкостное уплотнение

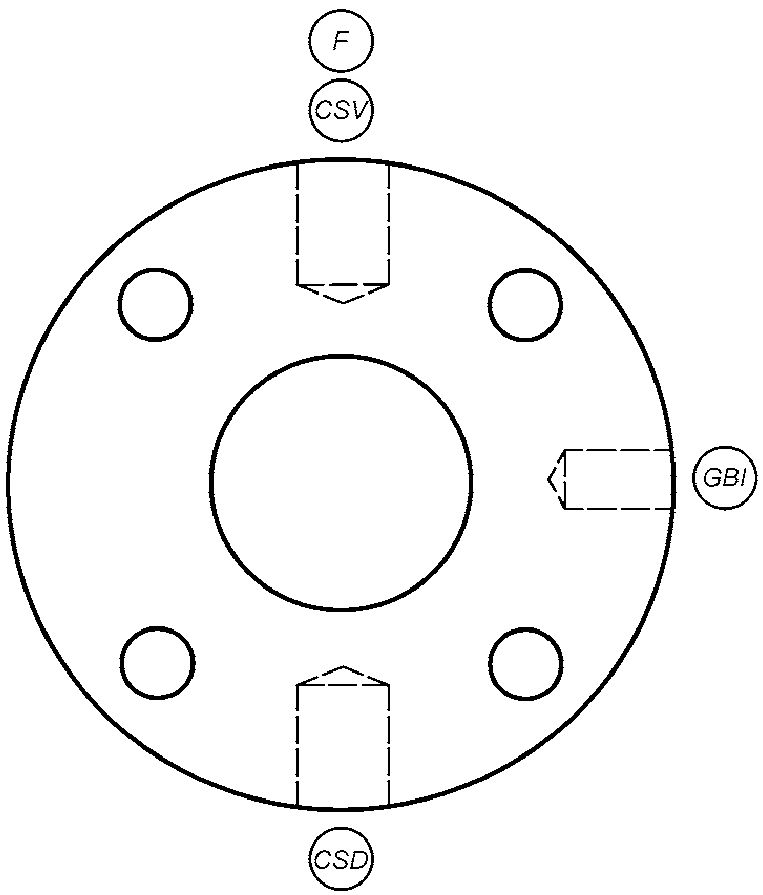

б) Типовая ориентация соединения фланца корпуса

Примечание. Обозначение соединений в соответствии с 6.1.2.17 и таблицей 1.

Рисунок 3. Категория 2: два уплотнения в картриджном узле с буферной жидкостью

а) 2CW-CS, контактное жидкостное резервное внутреннее уплотнение

б) 2NC-CS, бесконтактное резервное внутреннее уплотнение

в) Типовая ориентация соединения фланца корпуса для 2CW-CS

г) Типовая ориентация соединения фланца корпуса для 2NC-CS

Примечание. Обозначение соединений в соответствии с 6.1.2.17 и таблицей 1.

Рисунок 4. Конфигурация 2: два уплотнения в картриджном узле с газовой буферной жидкостью/без буферной жидкости

а) Конфигурация «сдвоенное уплотнение с подачей буферной жидкости без давления (тандем)», 3CW-FB, контактное жидкостное уплотнение

б) Компоновка «спиной к спине», 3CW-BB, контактное жидкостное уплотнение

в) Конфигурация «двойное уплотнение с подачей барьерной жидкости под давлением („лицом к лицу“), 3CW-FF, контактное жидкостное уплотнение»

г) Типовая ориентация соединения фланца корпуса

Примечание. Обозначение соединений в соответствии с 6.1.2.17 и таблицей 1.

Рисунок 5. Конфигурация 3: два уплотнения в картриджном узле с затворной жидкостью

а) Компоновка «спиной к спине», 3NC-BB, бесконтактные уплотнения

б) Конфигурация «двойное уплотнение с подачей барьерной жидкости под давлением („лицом к лицу“), 3NC-FF, бесконтактные уплотнения»

в) Конфигурация «сдвоенное уплотнение с подачей буферной жидкости без давления (тандем)», 3NC-FB, бесконтактные уплотнения

г) Типовая ориентация соединения фланца корпуса

Примечание. Обозначение соединений в соответствии с 6.1.2.17 и таблицей 1.

Рисунок 6. Конфигурация 3: два уплотнения в картриджном узле с газовой затворной жидкостью

Рисунок 7. Уплотнения типа A

Рисунок 8. Уплотнение типа B

Рисунок 9. Уплотнение типа C

4.1.2. Категории уплотнений

Существует три приведенные ниже категории уплотнения:

Категория 1. Предназначена для использования в камерах уплотнений насосов, спроектированных не по ГОСТ 32601. Они должны соответствовать по размерам [1], [2] и [5] (тип C). Область применения данной категории должна ограничиваться температурой в камере уплотнения от минус 40 °C (минус 40 °F) до плюс 260 °C (500 °F) и абсолютным давлением до 2,2 МПа ((22 бар изб.) (315 фунт/psi)).

Категория 2. Предназначена для использования в камерах уплотнения, с размером оболочки камеры, выбранной в соответствии с ГОСТ 32601. Область применения данной категории должна ограничиваться температурой в камере от минус 40 °C (минус 40 °F) до плюс 400 °C (750 °F) и абсолютным давлением до 4,2 МПа ((42 бар) (615 фунт/psi)).

Категория 3. Представляет собой наиболее перспективную конструкцию уплотнения, при проведении испытаний которой необходимо, чтобы уплотнительный картридж был заполнен определенной жидкостью. Уплотнения должны соответствовать требованиям к оболочке камеры уплотнения по ГОСТ 32601 (или аналогичному). Область применения данной категории должна ограничиваться температурой в камере от минус 40 °C (минус 40 °F) до 400 °C (750 °F) и абсолютным давлением до 4,2 МПа ((42 бар изб.) (615 фунт/psi)).

Аннотация основных отличий трех категорий уплотнений приведена в Приложении А. Если значения температуры и давления превышают диапазоны данных категорий (при использовании жидкости, не указанной в Приложении А), то могут потребоваться дополнительные исследования по отбору уплотнений.

4.1.3. Типы уплотнения

Существует три типа уплотнений:

Тип A. Вращающееся уплотнение (сбалансированное, с внутренним монтажом, картриджного типа) с аксиально подвижным вторичным уплотнением с набором пружин. Элементами вторичного уплотнения являются уплотнительные кольца с круглым сечением. Материалы, из которых должны изготавливать уплотнения, приведены в разделе 6.

Указания по материалам, рассмотренным в эквивалентных стандартах, приведены в Приложении В. Уплотнение типа A показано на рисунке 7.

Тип B. Вращающееся металлическое сильфонное уплотнение (сбалансированное, с внутренним монтажом, картриджного типа) с аксиально неподвижным вторичным уплотнением. Элементами вторичного уплотнения являются резиновые уплотнительные кольца с круглым сечением. Преимуществом уплотнения с металлическим сильфоном служит использование только статических вторичных уплотнений. Данное уплотнение может быть использовано вместо стандартного типа A в условиях низкой температуры. Материалы, из которых должны изготавливать уплотнения, выбираются в соответствии с разделом 6.

Указания по материалам, рассмотренным в эквивалентных стандартах, приведены в Приложении Б. Уплотнение типа B показано на рисунке 8.

Тип C. Высокотемпературное металлическое сильфонное уплотнение (сбалансированное, с внутренним монтажом, картриджного типа) аксиально неподвижное. Вторичным уплотнением являются кольца, выполненные из гибкого графита. Стационарные уплотнения с металлическим сильфоном в основном используются при воздействии на него высокой температуры. Материалы, из которых должны изготавливать данные уплотнения, выбираются в соответствии с разделом 6.

Указания по материалам, рассмотренным в эквивалентных стандартах, приведены в Приложении Б. Уплотнение типа C показано на рисунке 9.

Преимуществом уплотнения типа C со стационарным сильфоном является его специфическая конфигурация уплотнения, когда фланец корпуса и вал не перпендикулярны друг другу. Из-за этого данный тип считается стандартным. В таком положении сильфон отклоняется от зафиксированного положения и совпадает с вращающейся поверхностью. Во вращающейся конфигурации типа B сильфон сгибается и меняет свое положение при каждом вращении вала, чтобы приспособиться к неподвижной поверхности; вращающийся металлический сильфон обычно выбрасывает абразивные частицы между различными сильфонами из-за спекания или других процессов образования твердых частиц. Вращающиеся сильфонные уплотнения вибрируют, поэтому они оборудованы демпфирующими элементами или другими устройствами контроля вибрации. Стационарные сильфонные уплотнения с такой проблемой не сталкиваются. Преимуществом уплотнений с металлическим сильфоном является наличие неподвижных дополнительных уплотнений, благодаря которым их применяют в условиях высоких температур, когда эластомеры уплотнительного кольца с круглым сечением использоваться не могут. Рентабельно также применять уплотнения с металлическим сильфоном, когда нельзя использовать уплотнительное кольцо с круглым сечением из-за химической инертности или его значительной стоимости. Уплотнения типов A и B подходят для использования при воздействии температуры до 176 °C (350 °F). Уплотнение типа C применяется в условиях более высоких температур до 400 °C (75 °F).

4.1.4. Конфигурации уплотнений

Существуют три конфигурации уплотнений:

конфигурация 1 — одинарное уплотнение картриджного типа;

конфигурация 2 — двойное уплотнение картриджного типа (между уплотнениями существует пространство, с давлением меньшим, чем давление в камере уплотнения);

конфигурация 3 — двойное уплотнение картриджного типа (используется подаваемая извне затворная жидкость с давлением большим, чем давление в камере уплотнения).

Примечание 1. Основной разницей между конфигурацией 2 и конфигурацией 3 является снижение утечки перекачиваемой жидкости вместо ее ликвидации. Описание схемы промывки приведено в Приложении А.

Примечание 2. В конфигурации 2 и конфигурации 3 резервное уплотнение (3.13) может быть жидкостное/сухое. Во внутреннем уплотнении действует система промывки, типичная для уплотнений конфигурации 1. Если резервное уплотнение является жидкостным уплотнением, то буферная жидкость подается в корпус уплотнения без воздействия давления (3.14). Если резервное уплотнение сухое, то применяется газовый буфер.

Также существуют следующие методы герметизации и технологические конструкции:

• бесконтактные уплотнения (NC) (жидкостные/сухие): конструкция уплотнения, в которой сопряженные поверхности создают аэродинамические или гидродинамические силы для поддержания специального зазора;
• резервные уплотнения (CS) (контактные/бесконтактные): конструкция уплотнения с одним упругим элементом, кольцевым уплотнением и уплотнительным кольцом, вмонтированным в корпус уплотнения.

На рисунке 1 показаны все эти концепции, методы, технологические конструкции и конфигурации. Диаграмма наглядно отображает все взаимосвязи.

4.1.5. Расположение уплотнения

Уплотнения конфигураций 2 и 3 могут быть следующими:

• «тандем»: сдвоенная компоновка уплотнения, в которой ответное кольцо установлено между двумя упругими элементами, а упругий элемент установлен между двумя ответными кольцами;
• «спина к спине»: сдвоенная компоновка уплотнения, в которой оба упругих элемента установлены между ответными кольцами;
• «лицом к лицу»: сдвоенная компоновка уплотнения, в которой два ответных кольца установлены между упругими элементами.

4.2. Требования

Уплотнительные системы вала должны отвечать следующим требованиям:

а) все уплотнения должны работать непрерывно 25000 ч без необходимости замены;

б) резервные уплотнения должны работать как минимум 25000 ч без необходимости замены (жидкостные/сухие уплотнения) при давлении корпуса уплотнения, равном или меньшем значения давления утечки, установленной через уплотнение (это значение не должно превышать давление на манометре 0,07 МПа (0,7 бар изб.) (10 фунт/psi)). Резервные уплотнения должны работать не менее 8 ч в условиях камеры уплотнения;

в) все уплотнения должны работать 25000 ч без необходимости замены. Замена осуществляется, если нормы выделения перестают соответствовать установленным нормам или будет достигнуто максимальное значение 1000 мл/м3 выделившегося вещества, определенное по результатам измерений [6].

4.3. Составление Листа данных и/или покупка уплотнительной системы

Лист данных (Приложение В) должен использоваться для сбора и конкретизации требований заказчика/потребителя. В Приложении В приведены требования, которые позволяют заказчику/потребителю определить необходимое уплотнение, используя минимальное количество информации. Минимальные данные, необходимые для Листа данных, выражаются в коде уплотнений. Они определяют стоимость уплотнительной системы. Типовые коды уплотнений, которые чаще всего используются, приведены в Приложении Г. В них содержатся все стандартные требования (особенности конструкции и материалы). Минимальная информация, необходимая для Листа данных, для покупки уплотнения с гарантией (оборудование соответствует требованиям 4.2), должна включать данные относительно насоса, жидкости и уплотнения.

5. Общие положения

5.1. Уровень ответственности

Изготовитель/поставщик насоса несет ответственность за уплотнительные системы (уплотнительная система приобретена как часть устройства насоса/не является частью устройства насоса), если это не определено ранее. Изготовитель/поставщик должен гарантировать соблюдение требований настоящего стандарта подрядчиками. Приложение Д определяет ответственность продавцов уплотнений и насосов.

5.2. Размеры

Заказчик/потребитель заранее определяет систему измерения СИ или Американскую систему измерений, в которой должны быть данные, чертежи, технические средства (включая крепежные изделия) и оборудование, поставляемое по настоящему стандарту.

6. Конструктивные требования

6.1. Общее требование к конструкции (все категории)

6.1.1. Общая информация

6.1.1.1. Все торцовые уплотнения, независимо от типа, категории или конфигурации, должны иметь картриджную конструкцию без ступенчатой втулки.

Согласно ГОСТ 32601 насосы должны быть спроектированы так, чтобы уплотнение могло перемещаться без нарушения привода. Если модификация насосов проводится без разборки конструкции, то следует убедиться, что существует необходимое пространство в конце вала.

\cdot ₆.1.₁.2. Уплотнения типа A или B должны обеспечиваться неподвижным упругим элементом, если это не указано ранее.

Примечание. Вращающийся упругий элемент уплотнений с аксиально подвижным вторичным уплотнением выбирается стандартным. Это способствует использованию уплотнений меньшего размера.

\cdot ₆.1.₁.3. Уплотнения типа C должны обеспечиваться вращающимся упругим элементом, если это не указано ранее.

6.1.1.4. Картриджное уплотнение должно включать в себя регулировочное устройство (регулировочные пластины), которое должно быть жестким, чтобы не позволить узлу перемещаться во время установки, регулирования ротора или демонтажа. Радиальная нагрузка или осевое усилие в этом случае не передается уплотняющим поверхностям.

6.1.1.5. Неподвижное уплотнение с упругим элементом используется, если скорость перемещения уплотняющей поверхности при среднем диаметре данной поверхности превышает 23 м/с (4500 фут/мин).

Примечание. При увеличении скорости изгиб пластичного элемента вращающегося уплотнения увеличивается на большую величину. Он не может удерживать уплотняющие поверхности от соприкосновений. При очень высоких скоростях (для больших уплотнений) силы, необходимые для удержания поверхностей, становятся настолько большими, что это снижает срок службы уплотнения.

Необходимо уделить особое внимание неподвижному упругому элементу, если:

• диаметр баланса превышает 115 мм (4,5 дюймов) (в соответствии с 6.1.1.7);
• существует вероятность деформации фланца корпуса/насоса и их смещения из-за воздействия нагрузок на трубу, тепловой деформации, деформации за счет давления и т.д.;
• существует проблема относительно перпендикулярности монтажной поверхности камеры уплотнения и вала, которая усложняется при повышении частоты вращения;
• не удовлетворяются требования к торцевому биению камеры уплотнения, описанные в 6.1.2.13 (тонкие валы, конструкции многоступенчатого насоса).

6.1.1.6. Настоящий стандарт не распространяется на конструкции отдельных частей торцовых уплотнений, но их конструкция и материалы должны соответствовать заданным рабочим условиям, так как максимально допустимое рабочее давление, воздействующее на все части оборудования, является главным определением корпуса, работающего под давлением.

6.1.1.7. Изготовитель/поставщик уплотнения должен проектировать уплотняющие поверхности и коэффициент нагрузки таким образом, чтобы минимизировать возникновение тепла на уплотняющей поверхности, так как оно отрицательно влияет на срок службы (в соответствии с 4.2). Точки измерения коэффициента нагрузки уплотнения показаны на рисунке 10.

Рисунок 10. Точки измерений соотношения баланса

У уплотнений, на наружный диаметр которых воздействует давление, коэффициент нагрузки B, мм2, вычисляют по упрощенной формуле

B = \frac{(D_{b}^{2} - D_{o}^{2})}{(D_{o}^{2} - D_{i}^{2})} , (1)

где Do — наружный диаметр уплотняющей поверхности, мм;

Di — внутренний диаметр уплотняющей поверхности, мм;

Db — диаметр баланса уплотнения, мм.

Для уплотнений, на внутренний диаметр которых воздействует давление, коэффициент нагрузки B, мм2, вычисляют по формуле

B = \frac{(D_{b}^{2} - D_{i}^{2})}{(D_{o}^{2} - D_{i}^{2})} , (2)

где Do — наружный диаметр уплотняющей поверхности, мм;

Di — внутренний диаметр уплотняющей поверхности, мм;

Db — диаметр баланса уплотнения, мм.

Диаметр баланса уплотнения меняется в зависимости от конструкции уплотнения. Для уплотнений с аксиально подвижным вторичным уплотнением с пружиной, на наружный диаметр которых воздействует давление, диаметром баланса уплотнения является диаметр скользящей контактной поверхности внутреннего динамического уплотнительного кольца с круглым сечением. Для уплотнений с аксиально подвижным вторичным уплотнением с пружиной, на внутренний диаметр которых воздействует давление, диаметром баланса уплотнения является диаметр скользящей контактной поверхности наружного динамического уплотнительного кольца с круглым сечением. Для уплотнения со сварным металлическим сильфоном диаметром баланса уплотнения является средний диаметр сильфонов, но он может изменяться в зависимости от давления.

Регулирование температуры определяет надежность работы торцовых уплотнений. На уплотняющих поверхностях каждого уплотнения возникает тепло. Необходимо также контролировать количество проникающей теплоты технологической жидкости, возникающей при работе насоса и нагреве, которая приводит к нагреву жидкости в камере уплотнения.

Если определенная среда сохраняет температуру 60 °C (140 °F) для поддержания необходимого предела давления пара и рабочая температура насоса равняется 146 °C (295 °F), в этом случае передача тепла будет осуществляться через насос в камеру уплотнения. Комбинированная тепловая нагрузка (проникающая и образующаяся на поверхности) скомпенсирована промывочной жидкостью. В Приложении Е показан расчет проникающей теплоты и теплоты, образующейся в уплотнении.

Примечание 1. Расчетная тепловая нагрузка позволяет определить требуемый размер системы охлаждения, момент запуска и вращающий момент, нормы промывочной жидкости и точки кипения. Обычно нормы промывочной жидкости уплотнения зависят от повышения максимально допустимой температуры на 5 °C (10 °F) (учитывается весь процесс подвода тепла). Определенные конфигурации камер уплотнения, такие как наглухо закрепленные или конические, должны учитывать другие условия.

Примечание 2. Пусковой крутящий момент силы, действующий в уплотнении, и образуемая в процессе трения теплота создают существенные проблемы для малых приводов насосов (уплотнение конфигурации 3).

6.1.1.8. В поставляемом уплотнении должно быть отрегулировано осевое перемещение ротора и статора.

Примечание. Максимальное осевое перемещение очень важно для многоступенчатых насосов. Во время запуска происходит большой выброс теплоты между валом и корпусом, что может превысить возможности некоторых уплотнений. Осевое перемещение является проблемой для некоторых вертикальных насосов, которые сконструированы так, что опираются на подшипник двигателя (многорядные насосы без корпусов подшипников насоса, у которых закачка жидкости происходит вертикально). В определенных условиях технологическое давление может вызывать направленный вверх напор. В таких случаях осевое перемещение вала ограничено только осевым смещением подшипника двигателя.

6.1.1.9. Уплотняющие поверхности под уплотнительное кольцо с круглым сечением (все пазы и отверстия) должны иметь максимальную шероховатость поверхности (Ra) 1,6 мм (63 мкдм) для неподвижных уплотнительных колец О-образной формы и 0,8 мм (32 мкдм) — для поверхностей, по которым скользят подвижные уплотнительные кольца О-образной формы. Минимальный радиус отверстий должен быть равен 3 мм (0,12 дюйма). Минимальный размер фаски для неподвижных уплотнительных колец с круглым сечением — 1,5 мм (0,06 дюйма), а для подвижных уплотнительных колец с круглым сечением — 2 мм. Фаска должна находиться под углом не более 30°.

6.1.1.10. Пазы для уплотнительного кольца с круглым сечением должны соответствовать по размеру уплотнительным кольцам из перфторкаучука (FFKM) с круглым сечением.

Примечание. Некоторые вторичные уплотнения из перфторкаучука (FFKM) обладают большим тепловым расширением, чем многие другие материалы уплотнительного кольца с круглым сечением из фторкаучука (FKM). Установка вторичных уплотнений из перфторкаучука (FFKM) в паз, выполненный для вторичных уплотнений из фторкаучука (FKM), приведет к повреждению уплотнительного кольца О-образной формы. С другой стороны, уплотнительные кольца О-образной формы из фторкаучука (FKM) должным образом функционируют в пазах для вторичных уплотнений из перфторкаучука (FFKM). Необходимо подбирать более широкий паз для устранения разрушения уплотнительного кольца с круглым сечением и сокращения количества необходимых запасных частей. Особое внимание следует обратить на то, что повреждение, связанное с тепловым расширением вторичных уплотнений из перфторкаучука (FFKM) колец с круглым сечением, часто путают с повреждением, связанным с набуханием поверхности в результате химической реакции материала уплотнительных колец с круглым сечением, и наоборот.

6.1.1.11. При проектировании всех составных частей уплотнения необходимо учесть наличие устройства принудительного удерживания отдельных деталей уплотнения для предотвращения их смещения при работе в вакууме. Это показано на рисунке 11. Конструкция уплотнения должна быть герметична в соответствии с 6.1.2.14.

1 — удерживающая деталь (в соответствии с 6.1.1.11)

Рисунок 11. Принудительное удерживание деталей уплотнения в вакууме

6.1.2. Камера уплотнения и фланец корпуса

6.1.2.1. Фланец корпуса уплотнения должен поставляться изготовителем/поставщиком уплотнения.

6.1.2.2. Камеры уплотнения должны поставляться изготовителем/поставщиком насоса, если не указано другое.

6.1.2.3. Камера уплотнения может быть трех типов: традиционная, наружной установки или внутренней установки. Камеры уплотнения не требуют дополнительных прокладок. На рисунке 12 показаны три типа камер уплотнения.

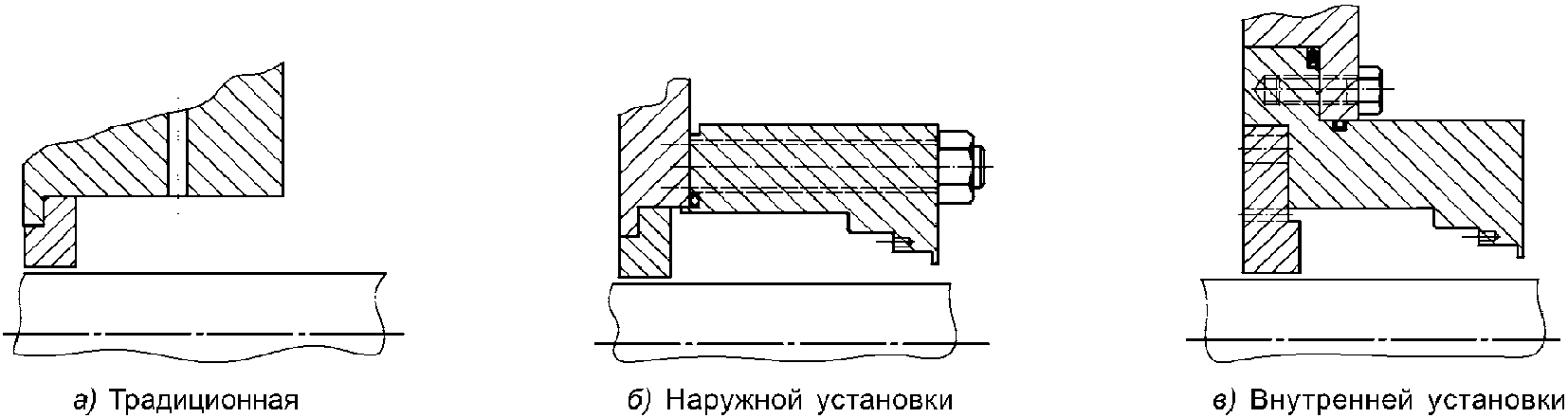

Рисунок 12. Типы камер уплотнения

6.1.2.4. Стандартная камера уплотнения (цилиндрическая камера, встроенная в корпус насоса) поставляется изготовителем/поставщиком насоса.

Уплотнение категории 1 должно быть спроектировано таким образом, чтобы его могли установить в корпус, определенный [5] (тип C), или [1], или [2].

Уплотнения категорий 2 и 3 должны быть спроектированы таким образом, чтобы их могли установить в корпус в соответствии с ГОСТ 32601.

Конструкции камеры уплотнения, попадающие под действие настоящего стандарта, обеспечивают надежность и проведение стандартизации составных частей оборудования. Для определения уменьшенного радиального зазора уплотнения заказчик/потребитель должен обратиться к схемам промывки и конструкционным требованиям нестандартных уплотнений.

Надежность торцового уплотнения зависит от кольцевого зазора между его вращающимися деталями и отверстием камеры уплотнения. Необходимо соответствовать минимальным техническим требованиям для кольцевого зазора, определенным настоящим стандартом (значительная доля твердой фазы или условия, возникающие при воздействии повышенной температуры уплотняющей поверхности). Альтернативные конструкции камеры уплотнения, используемые в некоторых насосах химической промышленности (камеры с большим отверстием или конусные камеры с модификаторами потока), могут избавить от необходимости промывки или повысить рабочие характеристики, зависящие от конструкции камеры.

Большинство уплотнений категории 1 могут использоваться вместе с насосами, изготовленными в соответствии с [7], [1] и [2], а многие уплотнения категорий 2 и 3 могут устанавливаться в соответствии с требованиями ГОСТ 32601. Однако существует вероятность того, что уплотнения категории 1 могут быть установлены в соответствии с требованиями ГОСТ 32601-2013 (ISO 13709:2009), а уплотнения категории 2 и категории 3 в определенных конфигурациях — в насосах, сконструированных в соответствии с [7], [1] и [2]. Особое внимание должно быть уделено обоснованию применения категорий уплотнений в насосах с различными условиями эксплуатации, для которых они не предназначены.

\cdot 6.1.2.5. При проектировании изготовителем/поставщиком, если не определены другие условия, должна быть предусмотрена прикрепляемая болтами камера уплотнения.

6.1.2.6. Минимальный радиальный зазор между вращающимися узлами уплотнения и неподвижными поверхностями камеры уплотнения/фланца корпуса должен равняться 3 мм (1/8 дюйма), за исключением отмеченного в 8.6.2.3 (устройство циркуляции), 7.2.5.1 и 7.2.6.1 (втулки корпуса уплотнения конфигурации 2).

Примечание. Радиальный зазор может быть менее 3 мм (1/8 дюйма) в насосах малых размеров и камерах уплотнения, сконструированных в соответствии с [5], тип C (в соответствии с 6.1.2.4).

6.1.2.7. Напряжения, возникающие во всех болтах и штифтах, должны соответствовать давлению кода конструкции при максимально допустимом рабочем давлении. Должны использоваться четыре штифта. Диаметр штифтов выбирается в соответствии с размером камеры уплотнения согласно 6.1.2.4. Большие штифты устанавливаются только при необходимости соответствия требованиям напряжения, упомянутым в [8] или [9], или для достаточного сжатия спиральных прокладок согласно [10].

6.1.2.8. Максимально допустимое рабочее давление корпуса уплотнения должно равняться или быть больше давления насоса, с которым это уплотнение эксплуатируется. Уплотнение корпуса, работающего под давлением, должно иметь допуск на коррозию 3 мм (1/8 дюйма) и достаточную жесткость для избежания каких-либо напряжений, которые могли бы повредить работе уплотнения, включая напряжения, возникающие при затяжке болтов во время установки прокладок. Для некоторых высоколегированных материалов показатель допуска на коррозию может быть меньше, если это одобрено заказчиком/потребителем.

Также должно соблюдаться следующее:

а) Фланец корпуса должен иметь отверстия (не в виде щелей) для скрепляющих штифтов при отсутствии других условий, указанных выше.

б) Необходимо провести центровку фланца корпуса уплотнения и/или камеры по внутреннему или наружному диаметру посадки. Поверхность посадки соосна валу и должна обладать суммарным биением индикатора не более 0,125 мм (0,005 дюйма) в соответствии с рисунком 13. Шпунт поперечного зазора должен равняться H7/f7 в соответствии с [11].

Рисунок 13. Зарегистрированная соосность камеры уплотнения

в) Выступ толщиной менее 3 мм (1/8 дюйма) должен быть, в соответствии с рисунком 14, на фланце корпуса для предотвращения смещения неподвижного элемента торцового уплотнения при воздействии давления на камеру.

1 — выступ фланца корпуса

Рисунок 14. Сечение выступа фланца корпуса

6.1.2.9. Измеренные значения напряжения, используемые при конструировании корпуса, выполненного из любого материала и работающего под давлением, не должны превышать величин, используемых при конструировании корпуса насоса, на котором установлено уплотнение. Если расчетными значениями насоса воспользоваться невозможно, то величина напряжения принимается в соответствии с ГОСТ 32601.

6.1.2.10. Производственные отчетные формы третьих лиц, такие как указаны в [9], не требуются.

6.1.2.11. В оборудовании, работающем под давлением, необходимо минимизировать использование резьбовых отверстий. Для предотвращения утечек в частях корпуса, работающего под давлением, необходимо сохранить определенную толщину металла в качестве допуска на коррозию (по толщине равный половине номинального диаметра болта). Он должен находиться вокруг просверленных в дне корпуса резьбовых соединений.

6.1.2.12. Резьбовые детали, соединяющиеся болтами с корпусом, работающим под давлением, должны выбираться в соответствии с ГОСТ 8724, [12], ГОСТ 24705, [13] или [14]. Мелкая метрическая резьба и грубая резьба не должны применяться.

Для соединения камеры уплотнения с насосом и фланца корпуса с насосом/камерой уплотнения необходимо использовать штифты, и никакие другие виды крепежа, если отсутствуют другие указания.

Маркировка штифтов, если такая имеется, должна быть расположена на гайке штифта. Для свободного использования накидных или торцевых ключей необходимо предусмотреть зазор в месте установки крепежа.

Примечание. Невозможно сделать подходящий зазор для использования накидных и торцевых ключей в насосах малых размеров.

6.1.2.13. Изготовитель/поставщик уплотнения должен учесть при проектировании оборудования TIR камеры уплотнения биение относительно отверстия в ней, равного 0,5 мкм/мм (0,0005 мкм/дюйм). Это показано на рисунке 15. Некоторые многоступенчатые конструкции тонкого вала не могут соответствовать данным требованиям. Это показано в 6.1.1.5.

Примечание. Негативное влияние на рабочие характеристики торцового уплотнения оказывает сильное биение камеры торцового уплотнения. Осевое биение камеры уплотнения или биение контактной поверхности камеры уплотнения — это измерение перпендикулярности вала насоса относительно торцевой поверхности опоры камеры уплотнения.

Рисунок 15. Торцовое биение камеры уплотнения

6.1.2.14. Для конфигураций 1 и 2 конструкция нагнетательных и поддерживающих систем камер контактных жидкостных уплотнений (исключением являются резервные уплотнения) должны обеспечивать разницу между давлением камеры уплотнения и максимальным давлением насыщенного пара среды не менее чем 30%, или разницу между рабочей температурой продукта и запас рабочего температурного режима максимальной температуры перекачиваемой жидкости 20 °C (36 °F).

Насосы, в которых создаются небольшие перепады давления и работающие в среде насыщенного пара, не удовлетворяют заданным условиям. Если условия работы камеры уплотнения не соответствуют требованиям, то изготовитель/поставщик уплотнения обязан:

а) подтвердить соответствие выбора уплотнения схеме промывки, которую выбирают в зависимости от жидкой среды;

б) рекомендовать надлежащие эксплуатационные условия камеры уплотнения (минимальное давление/максимальная температура), влияющие на способ установки уплотнения. В связи с введением указанных выше условий уплотнение должно непрерывно работать в течение 3 лет;

в) установить фланец корпуса или камеру уплотнения, снабженную вторым патрубком для промывочной жидкости, чтобы напрямую измерять давление в камере уплотнения;

г) снабдить оборудование системой распределенной промывки, если ограниченное пространство позволяет ее использование.

В процессе работы давление камеры уплотнения должно быть как минимум на 35 кПа ((0,35 бар) (5 фунт/psi)) выше атмосферного. Это важно, если давление всасывания насоса ниже атмосферного.

Заказчик/потребитель должен знать и другие критерии, которые обеспечивают надежность работы камеры уплотнения. Например, воду при температуре выше 82 °C (180 °F) необходимо охлаждать для поддержания определенных параметров смазывающей жидкости. Это указано в Приложении А.

Примечание. Поддержание необходимого предела давления насыщенного пара контактных жидкостных уплотнений предохраняет уплотняющие поверхности от локализованного кипения технологической жидкости. Кипение перекачиваемой жидкости на уплотняющих поверхностях может привести к потере смазки и последующему разрушению уплотнения. Среды малой плотности негативно влияют на работу уплотнений, их применение требует частого ремонта уплотнения. Необходимые пределы давления насыщенного и запасом рабочего температурного режима продукта, обеспечивающие надежную работу оборудования, могут быть достигнуты за счет использования одного или нескольких методов, описанных ниже. Эти решения принимаются совместно с заказчиком/потребителем, изготовителем/поставщиком уплотнения и изготовителем/поставщиком насоса:

• понижение температуры жидкости камеры уплотнения путем охлаждения промывочной жидкости;
• повышение давления камеры уплотнения путем извлечения заднего изношенного кольца и закупоривания уравновешивающих отверстий лопастного колеса;
• использование внешней промывочной жидкости;
• повышение давления камеры уплотнения путем перекрывания зазора втулки дроссельной.

Понижение температуры промывочной жидкости (температура среды камеры уплотнения) предпочтительно использовать для нагнетания давления в камеру уплотнения путем перекрывания зазора дроссельной втулки. Износ втулки неизбежно приводит к снижению давления в камере уплотнения и увеличению пределов давления насыщенного пара.

В некоторых случаях применения уплотнений не требуется использовать сложные системы их промывки. Основным примером является использование охлаждающей воды. Если вода нагревается до 38 °C (100 °F), происходит выравнивание атмосферного давления насоса и давления уплотнительной камеры, что создает абсолютное давление насыщенного пара, равное 6,5 кПа ((0,065 бар) (0,94 фунт/psi)). Абсолютное давление насыщенного пара при температуре 58 °C (136 °F) должно равняться примерно 18,6 кПа ((0,186 бар) (2,7 фунт/psi). В камере уплотнения следует создать необходимый запас рабочего температурного режима для обеспечения длительного срока службы уплотнения без охлаждения промывочной жидкостью или дополнительного нагнетания давления в камеру уплотнения.

6.1.2.15. Дроссельные втулки, если они есть, должны быть заменяемыми. Они должны проектироваться так, чтобы их не могло вытеснить гидравлическое давление.

Дроссельные втулки должны использоваться для любых нижеприведенных целей вместе с соответствующими схемами промывки:

• для увеличения или уменьшения давления в камере уплотнения;

• для контроля потока, попадающего в камеру уплотнения или выходящего из нее.

Дополнительная информация, касающаяся использования дроссельных втулок, приведена в Приложении А.

6.1.2.16. При наличии рекомендации изготовителя уплотнения необходимо оснастить дроссельными втулками перекрытия зазора. Материалы и зазоры выбираются исходя из условий эксплуатации. Они должны быть одобрены заказчиком/потребителем.

6.1.2.17. Перечисленные в Листе данных фланец корпуса и соединения камеры уплотнения должны иметь маркировку, выполненную в виде штамповки или литья. Обозначение, размер и место положения маркировки указаны в таблице 1 (рисунок 16 показывает относительное осевое положение технологических и атмосферных соединений). При необходимости, наряду с маркировкой, буквами I и O обозначаются «вход» и «выход» соответственно. В горизонтальных насосах вертикаль крышки должна равняться 0°. В вертикальных насосах место подсоединения промывочной жидкости (F) должно также равняться 0° в соответствии с рисунками 2 - 6. Если размер насоса или сальника не позволяет осуществить их присоединение, то изготовитель/поставщик уплотнения должен рекомендовать изготовителю/поставщику насоса включить необходимое присоединение в состав насоса или камеры уплотнения. При применении тангенциального отверстия для отвода жидкости его место в камере уплотнения должно выбираться в соответствии с таблицей 1. Однако взаимосвязанные резьбовые соединения крышки сальника могут отличаться от тех, которые указаны в таблице 1. Отсутствие места для отводов и отверстий в зоне камеры уплотнения может потребовать от изготовителя/поставщика насоса их включения при поставке. Приложение Д определяет разделение обязанностей изготовителей/поставщиков уплотнений и насосов. Дифференцирование размеров уменьшает вероятность неправильной сборки оборудования, особенно во время технического обслуживания на месте работ. Соединительные размеры и их место положения в насосах небольших объемов нельзя выбирать по таблице 1.

1 — сторона рабочей жидкости; 2 — сторона атмосферная

Рисунок 16. Соединения системы трубопроводов торцового уплотнения

Таблица 1

Обозначение и размеры резьбовых соединений фланца корпуса уплотнения или камеры уплотнения

6.1.2.18. Места резьбовых соединений должны закрываться сплошными заглушками, размеры которых определены [16]. Квадратные заглушки не должны применяться, так как они легко повреждаются в процессе монтажа или демонтажа. Все заглушки должны изготавливаться из того же материала, что и фланец корпуса. Для обеспечения герметичности резьба должна смазываться анаэробным материалом/герметиком. Лента PTFE, состоящая из компонентов, предохраняющих трубную резьбу, не должна использоваться в конструкции соединений фланца корпуса из-за биологического обрастания уплотнения.

Фланец корпуса и камера уплотнения категории 1 из-за ограниченности пространства не могут соответствовать данным требованиям стандарта на затворы. В этом случае должны применяться затворы с головкой под торцевой ключ.

Примечание 1. В соответствии с [16] нельзя использовать полые или стержневые затворы, так как они легко разрушаются.

Примечание 2. Головка заглушек труб мешает монтажу. Ее нельзя использовать в большинстве малых насосов категории 1, так как внутренний диаметр подшипника близок по размеру наружному диаметру фланца корпуса. Кроме того, головка затвора, вставляемого в порт камеры уплотнения, может мешать обратной стороне фланца корпуса из-за ограниченного пространства в осевом направлении.

6.1.2.19. Все насосные соединения и соединения систем трубопроводов должны выдерживать гидравлические испытания давлением на герметичность камеры уплотнения или фланца корпуса, к которой они прикреплены.

6.1.2.20. Фланец корпуса и/или камеры уплотнения контактных жидкостных уплотнений должны быть спроектированы таким образом, чтобы камера уплотнения и система трубопроводов были самопродуваемыми (вентилируемыми) в процессе запуска и эксплуатации. Все конструкции, за исключением схемы 23, требующие ручного вентилирования камеры уплотнения, должны согласовываться с заказчиком/потребителем. Применяются следующие правила:

а) В малых горизонтальных насосах, у которых нагнетательный патрубок расположен достаточно низко, невозможно добиться непрерывного увеличения промывочной жидкости в соответствии со схемой 11. В них соединения должны располагаться в технологическом трубопроводе напротив обратного клапана, если это согласовано заказчиком/потребителем.

б) Камера уплотнения или фланец корпуса должны иметь порт, расположенный выше уплотняющих поверхностей не менее чем на 3 мм (1/8 дюйма). Он должен устранять захваченный газ в случае, если контактные жидкостные уплотнения расположены вертикально. Этот порт должен располагаться наверху камеры в соответствии с рисунком 17. Они должны быть в обоих комплектах торцевых поверхностей конфигурации 2 (2CW-CW) и торцевой поверхности наружного уплотнения конфигурации 3 контактных жидкостных уплотнений при их вертикальном расположении.

Рисунок 17. Камера уплотнения/фланец корпуса уплотнения вертикальных насосов

в) Горизонтальные или вертикальные насосы, работающие в соответствии со схемой промывки 23, или вертикальные насосы, работающие в соответствии со схемами промывки 11, 21, 31 и 41, должны быть снабжены отдельным вентилирующим соединением, находящимся в системе трубопроводов. У вертикальных насосов, работающих в соответствии со схемой промывки 2, должно предусматриваться вентилирующее соединение во фланце корпуса. Конструкции, кроме тех, которые предусматривают ручное вентилирование камеры уплотнения, должны быть согласованы заказчиком/потребителем.

г) Системы промывки уплотнения малого объема, которые из-за перепада давления в насосе имеют прямоток, не нуждаются в ручном вентилировании (неполная схема 11 или схема 13 для малых насосов), так как в них обеспечивается самовентилирование захваченным газом.

д) Необходимо использовать систему вентиляции камеры уплотнения в конфигурации 3 бесконтактных уплотнений перед запуском и эксплуатацией оборудования, чтобы избежать накопления газа в насосе.

6.1.2.21. Просверленные отверстия должны быть диаметром не менее 5 мм (3/16 дюйма).

6.1.2.22. Допуск по диаметру неподвижной дросселирующей втулки должен равняться не более 0,635 мм (0,025 дюйма) для втулок с диаметром до 50 мм (2 дюйма). Для больших диаметров максимальный допуск составляет 0,635 мм (0,025 дюйма) плюс 0,127 мм (0,005 дюйма) для каждых дополнительных 25 мм (1 дюйм) диаметра или его части.

6.1.2.23. Зазор плавающей дросселирующей втулки из углеродистой стали выбирается в соответствии с таблицей 2.

Таблица 2

Зазоры по диаметру плавающей углеродистой дросселирующей втулки из углеродистой стали

\cdot 6.1.2.24. Если не определено ранее, то камеры уплотнения должны обеспечиваться нагревательными кожухами или вкладышами. Необходимость нагревания должна согласовываться между заказчиком/потребителем и изготовителем/поставщиком уплотнения.

\cdot 6.1.2.25. Если это определено заказчиком/потребителем или рекомендуется изготовителем/поставщиком уплотнения, то в конфигурации 3 должна быть предусмотрена подача промывочной жидкости к стенкам камеры уплотнения. Некоторые компоновки конфигурации 3 требуют отделения промывочной жидкости из отдельных частей уплотнения для улучшения отвода тепла из внутреннего уплотнения. Токсичность и/или затрудненные условия также требуют использование промывочной жидкости в камере уплотнения в уплотнениях конфигурации 3.

6.1.2.26. Обеспечение устройства системой сливных кранов и системой подачи промывочной жидкости (через порт) должно соответствовать требованиям 5.1. Если недостаточно места для установки системы сливных кранов и системы подачи промывочной жидкости (через порт) на фланец корпуса, то их поставка находится в компетенции производителя насоса при условии одобрения заказчиком/потребителем.

6.1.3. Втулка картриджного уплотнения

6.1.3.1. Втулка уплотнения должна поставляться изготовителем/поставщиком уплотнения. Втулка должна быть уплотнена с одного конца. Узел втулки уплотнения должен находиться за внешним торцом фланца корпуса.

Примечание. Утечка между валом и втулкой не является утечкой через торцовое уплотнение.

6.1.3.2. При изготовлении уплотнения диаметр вала должен иметь те же допустимые отклонения, что и вал насоса, и обеспечить посадку вала и втулки F7/h6 в соответствии с [11]. Это отклонение равно 0,020 мм (0,0008 дюйма) — 0,093 мм (0,0037 дюйма) для диапазона размеров уплотнений, указанных в данном стандарте, и изменяется в зависимости от диаметра. Это приведет к уменьшению биения втулки (в соответствии с рисунком 18) и обеспечит простоту монтажа/демонтажа. Сжатые диски, как правило, требуют более плотных посадок и должны соответствовать критериям конструирования производителя (в соответствии с рисунком 19).

Рисунок 18. Биение втулки уплотнения

Рисунок 19. Крепление втулки уплотнения обжимным диском

ГОСТ 32601 предусматривает отклонения диаметра вала h6, однако в особых случаях насосы поставляются с другими отклонениями диаметра вала. В таких случаях изготовитель/поставщик уплотнения должен гарантировать подходящую посадку.

6.1.3.3. Втулка должна иметь упор (или упоры), чтобы установить вращающийся упругий элемент без перекосов.

6.1.3.4. Если иное не указано, то в качестве устройств герметизирующего элемента вала и втулки должны быть использованы резиновые уплотнительные кольца с круглым сечением или гибкие графитовые кольца. Металлические устройства герметизации часто ненадежны, повреждают вал и усложняют демонтаж. Устройства герметизации должны быть мягче вала.

6.1.3.5. Кольцо круглого сечения, уплотняющее втулку относительно вала насоса, должно быть расположено со стороны рабочего колеса. В случае если втулка проходит над резьбой, необходимо обеспечить зазор между резьбой и внутренним диаметром кольца круглого сечения не менее 1,6 мм (1/16 дюйма), а переход диаметра должен быть с закругленной фаской (см. 6.1.1.9) для предохранения уплотнительного кольца от повреждения.

Примечание. Такое расположение препятствует попаданию рабочей жидкости под втулку и облегчает демонтаж.

6.1.3.6. Устройства герметизации вала и втулки, расположенные на наружном конце втулки, должны быть зафиксированы между втулкой и валом.

Примечание. Упругий графит обычно используется в металлических сильфонных уплотнениях, расположенных на внешнем конце втулки.

6.1.3.7. Минимальная радиальная толщина втулки в самом узком сечении должна быть равна 2,5 мм (0,100 дюйма) (например, под пазами установочной пластины уплотнения).

Толщина втулки в местах установки стопорных винтов должна выбираться в соответствии с таблицей 3.

Примечание 1. Необходимая толщина втулки в местах расположения установочных винтов предотвращает искривление втулки, связанное с натяжением стопорных винтов.

Примечание 2. Чрезмерно тонкие втулки легко искривляются.

Таблица 3

Минимальная толщина втулки в местах установки стопорных винтов

6.1.3.8. Втулка должна быть изготовлена на станке и пройти чистовую обработку по всей длине таким образом, чтобы соосность внутреннего отверстия и наружного диаметра была не более 25 мкм (0,001 дюйма) TIR.

6.1.3.9. Втулки должны быть разгружены по внутреннему диаметру, оставляя место для подгонки каждого конца.

Примечание. Разгружение по внутреннему диаметру облегчает монтаж и демонтаж при заданных тугих посадках.

6.1.3.10. Поводковое кольцо ведущего фланца должно проходить через отверстия с гарантированным зазором, если втулка разгружена. Для насосов с подшипниками вал должен быть разгружен в области между подшипниками.

Примечание. Если стопорные винты перетянуты на валу, то металл вала деформируется. Если повреждение происходит под втулкой, то оно не может быть исправлено без извлечения втулки. Для насоса с подшипниками необходимо провести натяжение втулки по всей длине, чтобы избежать повреждение данной области вала. Это может привести к нарушению целостности поверхности вала втулки или иному повреждению. Проблема менее серьезна для консольных насосов, где натяжение необходимо по малой длине втулки для предотвращения повреждений.

6.1.3.11. Поводковое кольцо ведущего фланца должно иметь достаточную твердость, чтобы надежно врезаться в вал. Изготовитель/поставщик насоса и уплотнения должен гарантировать определенную относительную твердость между валом насоса и стопорными винтами ведущего фланца. Это указано в Приложении Д.

6.1.3.12. Конструкции, содержащие девять или более поводковых колец, для приведения в действие и/или осевого размещения втулки требуют согласования заказчика/потребителя.

Использование засверловки отверстия на валах консольных насосов не рекомендуется, поскольку это увеличивает напряжение, которое может снизить усталостную стойкость вала.

Засверловка отверстий может быть выполнена только после осевого расположения вала. Отверстия должны быть просверлены в соответствии с отверстиями для поводкового кольца на ведущем фланце так, чтобы не произошло искажения кольца или втулки при затяжке стопорных винтов.

Примечание 1. При увеличении размера вала и давления на уплотнении увеличивается осевая сила на втулки (давление усиливается в соответствии с площадью). При увеличении количества поводковых колец уменьшается дополнительное усилие, которому будут противостоять поводковые кольца.

Примечание 2. Углубления для стопорных винтов, просверленные в вале насоса, будут являться упорными выступами, если они не будут закруглены фаской. Этот упорный выступ повредит гибкий графит вторичного уплотнения и может повредить уплотнительные кольца с круглым сечением.

Примечание 3. При замене уплотнения невозможно использовать существующую ранее засверловку отверстий.

6.1.3.13. Кроме стопорных винтов осевого позиционирования и приведения в действие втулки, могут применяться и другие устройства, если это рекомендуется производителем уплотнения или насоса и согласовано с заказчиком/потребителем (например, сжимающий диск, изображенный на рисунке 19, или разрезное кольцо, помещающееся в паз вала (в соответствии с рисунком 20)).

Рисунок 20. Крепление втулки уплотнения разрезным кольцом

Примечание. Эти конструкции дорогостоящие и используются только на неэкономичных насосах. Использование этих конструкций помогает избежать повреждения вала из-за образования углублений для установочных винтов с цилиндрическим концом на валу. Они образуются при воздействии высоких осевых нагрузок на втулку.

6.1.4. Ответные кольца

6.1.4.1. Элемент, препятствующий вращению, должен быть сконструирован так, чтобы минимизировать искажение уплотняющих поверхностей. Зажимы торцевых поверхностей не должны использоваться, если не одобрены заказчиком/потребителем (в соответствии с рисунком 21).

Рисунок 21. Фиксация поверхностей

Примечание. Необходимо использовать плоские уплотняющие поверхности для получения хороших рабочих характеристик уплотнения. Фиксирующие кольца легко деформируются.

6.1.4.2. Ответное кольцо и его размещение во фланце корпуса должно быть спроектировано так, чтобы облегчить охлаждение кольца и избежать его деформации из-за нагрева.

Примечание. Ответные кольца, установленные глубоко в фланце корпуса, имеют минимальный контакт с перекачиваемой жидкостью и плохо охлаждаются. Возникающие перепады температуры могут вызвать деформацию уплотнительных поверхностей.

6.1.5. Упругие элементы

6.1.5.1. Уплотнение типа A должно быть снабжено пружиной, если иное не указано.

Примечание 1. Уплотнения с системой пружин более компактны в осевом направлении, чем уплотнения с одной пружиной. Широкую область применения находят сдвоенные уплотнения. Система пружин обеспечивает большую нагрузку.

Примечание 2. В уплотнениях с одной пружиной необходимо добавить 6 мм (0,25 дюйма) — 13 мм (0,5 дюйма) по осевому пространству уплотнения. Среди одинарных уплотнений уплотнение с одной пружиной имеет свои преимущества и недостатки. Одна пружина обладает меньшей жесткостью при той же нагрузке на торцевую поверхность. Это делает пружину устойчивой к осевому смещению (погрешности в осевом регулировании уплотнения). Данное преимущество отсутствует во втулках картриджных уплотнений. При работе в коррозионных условиях диаметр проволоки и пружины должен быть больше для обеспечения большего допуска на коррозию.

6.1.5.2. Чтобы не снижать уровень герметичности, упругие элементы не должны располагаться на неподвижных соединениях.

Это означает, что конструкции вращающихся уплотняющих колец, расположенных на неподвижных соединениях, запрещены, поскольку они имеют неудерживающую скользящую посадку в узле упругого элемента. Приемлемыми являются конструкции, которые удерживают уплотняющее кольцо посадкой с натягом и/или прокладкой.

6.1.6. Материалы

6.1.6.1 Общие сведения

6.1.6.1.1. Составные части уплотнения вала должны быть сделаны из материалов, описанных в 6.1.6.2 - 6.1.6.9, если иное не указано в технических спецификациях.

Примечание. Правильный подбор материала важен для надежной работы торцового уплотнения. Подбор материала зависит от характеристик среды, с которой он входит в контакт. Основными параметрами являются такие величины, как рабочая температура, давление, скорость, вязкость и химическая совместимость. Заказчик/потребитель должен согласовать с изготовителем/поставщиком уплотнения совместимость этих материалов с условием эксплуатации.

6.1.6.1.2. Подходящие или альтернативные материалы, рекомендуемые для применения, должны быть указаны в предложении изготовителя уплотнения.

6.1.6.1.3. Все предлагаемые материалы должны быть идентифицированы в соответствии с номерами применяемых спецификаций, например ISO, EN, ASTM и т.д., и маркой материала. Если отсутствует обозначение, то по запросу заказчика/потребителя должна быть предоставлена спецификация на материалы с указанием физических свойств, химического состава и результатов испытаний.

6.1.6.2 Уплотняющие поверхности

6.1.6.2.1. Каждое уплотнение должно состоять из уплотняющего и ответного колец.

6.1.6.2.2. За исключением указанного в 6.1.6.2.4, одно из колец должно быть высококачественным, из графита, с сопротивлением образованию раковин, специальной обработки для уменьшения износа, обладающее химической стойкостью и минимальным порообразованием в соответствии со сроками службы.

6.1.6.2.3. Для уплотнений категории 2 и категории 3 одно из колец должно быть сделано из реакционно-связанного карбида кремния (RBSiC). Если иное не указано, то должен использоваться самосвязанный карбид кремния (SSSiC). Если применимы несколько сортов этих материалов, то изготовитель/поставщик должен определить тип карбида кремния, предлагаемого в каждом случае.

Для уплотнений категории 1 одно из колец должно быть SSSiC. Если иное не указано, то должен быть предложен RBSiC. Так как существует несколько видов материалов, изготовитель/поставщик должен определить вид карбида кремния, предлагаемого для каждого конкретного случая.

Примечание. В Б.3 приведено руководство, связанное с изготовлением и применением RBSiC и SSSiC.

6.1.6.2.4. Абразивность, вязкость и условия высокого давления могут потребовать двух твердых материалов. Для таких условий уплотняющее кольцо и ответное кольцо должны быть из карбида кремния, если иное не указано. Другие твердые материалы, упрочняющие поверхность, SSSiC, RBSiC и карбид вольфрама широко используются и могут применяться при одобрении заказчика/потребителя (Б.4 для дальнейшего руководства).

Изготовитель/поставщик уплотнения должен представлять информацию о поведении комбинаций материалов при проведении испытаний на воде и рабочих жидкостях.

Заказчик/потребитель должен знать о потенциальной несовместимости некоторых материалов уплотняющей поверхности в течение заводских испытаний насоса из-за контакта с испытательной жидкостью и водой.

Примечание. В соответствии с Б.4 подбирается оптимальная комбинация твердых материалов торцевой поверхности.

6.1.6.2.5. Уплотнительные кольца и ответные кольца должны быть сделаны из однородного материала, за исключением стойких к износу материалов, таких как карбид кремния или карбид вольфрама, которые могут быть усилены с помощью покрытия. Наплавки или покрытия не должны использоваться в качестве единственных средств сопротивления износу.

Примечание. Ограничения по температуре для материалов уплотняющей поверхности перечислены в Б.2.

6.1.6.3 Втулки уплотнений

Если иное не указано, то в соответствии с Б.1 уплотнительные втулки должны быть сделаны из нержавеющей стали AISI тип 316 (10X17H13M2), 316L (03X17H14M3) или 316Ti (10X17H13M2T) или эквивалентной. Допускается иное по согласованию с заказчиком.

6.1.6.4 Пружины

Уплотнения с комплектом пружин должны быть сделаны из сплава С-276 (XH65MB), если иное не указано. Одинарные спиральные пружины должны быть сделаны из нержавеющей стали AISI тип 316 (10X17H13M2).

Допускается иное по согласованию с заказчиком.

Примечание. Толщина поперечного сечения пружины должна быть учтена при подборе материала. Более тяжелые в поперечном сечении пружины, такие как установленные в уплотнениях с одной пружиной, не являются склонными к коррозионному растрескиванию под напряжением, по сравнению с пружинами более тонкого поперечного сечения, которые установлены в уплотнениях с комплектом пружин. Например, сплав С-276 (XH65MB) — наиболее подходит для уплотнений с комплектом пружин, тогда как нержавеющая сталь AISI тип 316 (10X17H13M2) может быть применена только в некоторых случаях использования одной пружины.

6.1.6.5 Компоненты вторичного уплотнения

6.1.6.5.1. Уплотнительные кольца с круглым сечением должны быть изготовлены из фторкаучука (FKM), если иное не указано. Температурные ограничения для эластомеров приведены в В.5.

6.1.6.5.2. Уплотнительные кольца с круглым сечением должны изготавливаться из фторкаучука (FKM), если рабочая температура или химическая несовместимость не позволяют применить перфторкаучук (FFKM), если иное не указано. В Б.6 приведены дополнительные разъяснения.

Если стоимость FFKM высока и/или рабочие характеристики FFKM не отвечают требованиям заказчика/потребителя, то могут быть использованы альтернативные материалы вторичных уплотнений, такие как: уплотнительные кольца с круглым сечением, покрытые тетрафторэтиленом (TFE), твердый TFE уплотняющий элемент (обычно с пружиной внутри), нитрильный каучук (NBR), гидрогенизируемый нитрильный каучук (HNBR), резина на основе пропилен/диен этиленного каучука (EPM/EPDM) и гибкий графит. Подбор подходящих материалов должен быть обоснован опытом эксплуатации и его стоимостью.

6.1.6.5.3. Если ограничения по температуре или химическому взаимодействию эластомеров превышены, то вторичные уплотнения изготавливают из гибкого графита, если иное не указано.

6.1.6.6 Металлический сильфон

Металлический сильфон должен быть изготовлен из сплава С-276 (XH65MB) для уплотнений типа B и сплава 718 (ЭП666) для уплотнений типа C, если иное не указано.

6.1.6.7 Фланец корпуса

6.1.6.7.1. Фланец корпуса насосов из сплава должен быть изготовлен из того же сплава, что и корпус, учитывая коррозийную стойкость и механические свойства. Фланец корпуса для других насосов должен быть из нержавеющей стали [AISI тип 316, 316L или 316Ti, или эквивалентный (в соответствии с Б.1)]. Если не указано иное.

\cdot 6.1.6.7.2. Подвижные и неподвижные элементы вторичного уплотнения должны быть изготовлены из материала, выбранного в соответствии с 6.1.6.5.1 и 6.1.6.5.2, если иное не предусмотрено. Фланец корпуса уплотнительной камеры должен быть обеспечен прокладкой в виде уплотнительного кольца с круглым сечением при условиях работы ниже 175 °C (350 °F). Если температура выше 175 °C (350 °F), должны применяться спиральные прокладки, сделанные из графита AISI 304 или нержавеющей стали AISI 316.

Примечание. Спиральные прокладки требуют определенный момент затяжки болтов, необходимый для полного сжатия. 6.1.2.7 касается требований по завинчиванию болтов спиральных прокладок.

6.1.6.8 Прикрепляемые болтами камеры уплотнения

6.1.6.8.1. Камеры уплотнения, прикрепляемые болтами, для насосов из легированных сплавов, должны быть изготовлены из того же сплава, что и корпус, или материалов, обладающих высокой коррозийной стойкостью и механическими свойствами. Камеры уплотнения для других насосов должны быть изготовлены из нержавеющей стали [AISI тип 316 (70X17H13M2), 316L (03X17H14M3) или 316Ti (10X17H13M2T), или эквивалентной (в соответствии с Б.1)], если иное не указано.

Заказчик/потребитель должен учитывать свойства теплового расширения материалов, чтобы избежать температурных напряжений, прикрепляемых болтами камеры насосов и крепежа в условиях высоких температур.

6.1.6.8.2. Материалы прокладки камеры уплотнения и его корпуса должны соответствовать 6.1.6.7.2.

6.1.6.9 Прочие детали

6.1.6.9.1. Детали, удерживаемые пружиной, ведущие штыри, штифты, препятствующие вращению, и внутренние стопорные винты должны соответствовать по прочности и коррозионной стойкости нержавеющей стали AISI тип 316 (см. В.1), если не указано другое.

6.1.6.9.2. Изготовитель/поставщик насоса и уплотнения должен гарантировать необходимую коррозионную стойкость внешних составляющих привода для определенных условий эксплуатации (в соответствии с Приложением Д). Так, стопорные винты (при наличии) должны обладать определенной твердостью и конструкцией, чтобы выдерживать нагрузки. Кроме того, используются засверловки отверстия, разрезные кольца или сжимающие диски. Все это перечислено в 6.1.3.12 и 6.1.3.13.

Если стопорные винты из закаленной углеродистой стали не подходят для условий эксплуатации, то необходимо предоставить другой стопорный винт, изготовленный из выкристаллизованной закаленной нержавеющей стали 17-4.

6.1.6.10 Сварка

6.1.6.10.1. Проведение ремонта с применением сварки трубопроводов, деталей, работающих под давлением, вращающихся частей оборудования и других деталей сопровождается проверкой неоднородности металлических сварных швов в соответствии с [17] и [18] или [19]. Металлические сильфонные уплотнения с аксиально неподвижным вторичным уплотнением не попадают под это требование, так как они изготовлены другим способом.

6.1.6.10.2. Изготовитель/поставщик несет ответственность за качество сварных швов и ведение ремонтных работ. Он должен гарантировать, что сварные швы термически обработаны и проверены методами неразрушающего контроля на прочность в соответствии к применимым процедурам. Сварные швы, после ремонта, должны быть проверены теми же методами неразрушающего контроля, что и первоначально. Проверка деталей из нержавеющей стали должна быть осуществлена как минимум с помощью проникающей жидкости, а деталей из черных металлов — магнитными частицами.

6.1.6.10.3. Сварка элементов конструкции, на которые не воздействует давление (опорных плит, ненапорной системы трубопроводов, обшивка и панель управления) должна быть выполнена в соответствии с [20], если иное не указано.

6.1.6.10.4. Корпуса, работающие под давлением, изготовленные из кованых материалов или комбинаций кованых и литых материалов, должны соответствовать условиям, указанным в перечислениях а) - г). Это касается и сварных камер уплотнения, прикрепляемых болтами.

а) Кромка листов должна быть обследована магнитными частицами или с помощью проникающей жидкости в соответствии с [9], раздел 1, UG-93 (d) (3).

б) Сварные швы должны быть проверены магнитными частицами/проникающей жидкостью после удаления им срезки дефектной части шва, его дополнительной проварки и термической обработки, которая проводится после сварки.

в) Сварные швы, находящиеся под давлением (сварные швы, соединяющие корпус с фланцами), должны быть полностью проварены.

г) Составные части, находящиеся под давлением (независимо от их толщины), должны быть термически обработаны после проведения сварки.

6.1.6.10.5 Сварные соединения частей, работающих под давлением, должны быть проконтролированы следующим образом:

\cdot а) В дополнение к 6.1.6.10.1, если указано, должна быть выполнена стопроцентная рентгенография сварных швов, проверка их магнитными частицами, ультразвуковой контроль или проверка проникающей жидкостью.

б) Вспомогательная система трубопроводов, приваренная к частям, изготовленным из легированной стали и работающим под давлением, должна быть изготовлена из материала с теми же свойствами, как и материал корпуса, или должна быть изготовлена из низкоуглеродистой аустенитной нержавеющей стали. Другие материалы, совместимые с материалом корпуса и подходящие для условий применения, могут использоваться по согласованию заказчика/потребителя.

в) Термическая обработка сварных труб должна проходить после сварочных работ.

\cdot г) Если иное не указано, то сварные конструкции должны быть одобрены заказчиком/потребителем до изготовления. В чертежах должны быть указаны конструкции сварного шва, размер, электроды, а также предварительная и последующая термическая обработка.

д) Все сварные швы должны быть термически обработаны в соответствии с методами, описанными в [8] или [9].

6.1.6.11 Условия низких температур

\cdot 6.1.6.11.1. Для рабочих температур ниже минус 29 °C (минус 20 °F) или, если указано, для других низких температур окружающей среды стали должны обладать свойствами, определенными в 6.1.6.11.2 - 6.1.6.11.6.

Примечание. Также в соответствии с Б.5, в котором приведены предельные температуры для эластомеров.

6.1.6.11.2. Во избежание охрупчивания материала конструкций при низких температурах он должен быть выбран для минимальной температуры в соответствии со сводами правил и другими определенными требованиями. Заказчик/потребитель и изготовитель/поставщик должны обсудить условия транспортирования, монтажа, пусконаладки, испытаний и обслуживания оборудования.

Следует придерживаться одобренной практики конструирования при подборе методов изготовления, технологий сварки и материалов стальных составных частей, работающих под давлением при температуре ниже температуры пластично-хрупкого фазового перехода. Опубликованное допускаемое напряжение конструкции из металлических материалов в таких документах, как свод правил на котлы и сосуды под давлением ASME, основывается на минимальных прочностных свойствах. Некоторые стандарты не проводят различие между кипящими, полуспокойными, спокойными горячекатаными и нормализованными материалами, и при этом они не принимают во внимание, были ли материалы изготовлены по технологии мелкозернистой или крупнозернистой стали. Изготовитель/поставщик должен тщательно подбирать материал, предназначенный для условий работы от минус 30 °C (минус 20 °F) до 40 °C (100 °F).

6.1.6.11.3. Стали, работающие под давлением, при температуре металла конструкции ниже минус 29 °C (минус 20 °F) должны пройти испытание на V-образный удар Шарпи основного металла и сварного соединения, если это не исключено в соответствии с [9], раздел 1, UHA-51. Результаты испытания на удар должны соответствовать техническим условиям [9], раздел 1.

6.1.6.11.4. Детали из углеродистой и низколегированной стали, работающие под давлением, при температуре металла конструкции от минус 30 °C (минус 20 °F) до 40 °C (100 °F) должны пройти испытание на ударную вязкость следующим образом:

а) Испытание на ударную вязкость не требуется для деталей с основной толщиной (в соответствии с 6.1.6.11.5) не более 25 мм (1 дюйм).

б) Детали с толщиной (в соответствии с 6.1.6.11.5) более 25 мм (1 дюйм) испытываются на ударную вязкость в соответствии с [9], раздел 1, UCS-66. Минимальную температуру металла конструкции без испытания на ударную вязкость можно снизить в соответствии с [9], раздел 1, рисунок UCS-66.1. Если материал не испытывается, то результаты проведенных испытаний на V-образный удар Шарпи должны удовлетворять минимальным требованиям по силе удара в соответствии с [9], раздел 1, UG-84.

6.1.6.11.5. Основная толщина, выбираемая в соответствии с проведенными испытаниями на ударную вязкость, должна быть больше:

а) номинальной толщины наибольшего стыкового сварного шва;

б) наибольшего номинального размера секции конструкции, сдерживающей давление, исключая:

• секции опор (основания или выступы),
• секции конструкции (камеры уплотнения или кожухи);

в) одной четвертой номинальной толщины фланца, включая фланец корпуса и фланцы камеры уплотнения.

\cdot 6.1.6.11.6. Заказчик/потребитель должен выявить минимальную температуру металла конструкции, определяющую требования к испытанию на ударную вязкость.

Примечание. Обычно это минимальная температура окружающей среды или минимальная температура перекачиваемой жидкости. Необходимо выбрать меньшую температуру. Заказчик/потребитель может определить минимальную температуру металла конструкции, основываясь на характеристике насоса, такой как самоохлаждение при уменьшении давления.

6.2. Требования к конструкции (категория-специфика)

6.2.1. Уплотнения категории 1

6.2.1.1 Общая информация (категория 1)

6.2.1.2 Камера уплотнения и фланец корпуса уплотнения (категория 1)

6.2.2. Уплотнения категории 2

6.2.2.1 Общая информация (категория 2)

Настоящий пункт содержит детали конструкции уплотнений категории 2, как это описано в разделе 4. Специальная информация является дополнением к особенностям конструкции обычного уплотнения, рассмотренного в 6.1.

6.2.2.2 Камера уплотнения и фланец корпуса (категория 2)

\cdot 6.2.2.2.1. Уплотнения конфигурации 1 и 2 с подвижными упругими элементами должны обладать распределенной системой промывки (круговой или многоходовой), если не указано иное или требуется в соответствии с 6.1.2.14. Конфигурация системы подачи промывочной жидкости к уплотнению должна быть расположена так, чтобы максимизировать однородность и степень охлаждения уплотняющих поверхностей. Для многоходовых систем должны использоваться отверстия с минимальным диаметром 3 мм (1/8 дюйма). Проходы системы промывки уплотнения должны быть разработаны так, чтобы они могли очищаться. Это показано на рисунке 22.

Примечание. Системы распределенной промывки отсутствуют в неподвижном упругом элементе одинарных или сдвоенных уплотнений, так как это усложняет и удорожает конструкцию. Кроме того, уплотняющие поверхности одинарных уплотнений с упругим элементом расположены в камере уплотнения, где происходит смешивание, таким образом, что необходимость распределения промывочной жидкости снижается.

6.2.2.2.2. Все сопряженные соединения между фланцем корпуса, камерой уплотнения, корпусом уплотнения и кожухом насоса должны иметь герметичную прокладку. Сжатие прокладки (например, уплотнительного кольца с круглым сечением или спиральной прокладки) должно контролироваться при контакте с металлическими поверхностями, с фланцем корпуса и торцевой поверхностью камеры уплотнения. Конструкция соединения должна предотвращать выталкивание прокладки во внутреннюю полость камеры уплотнения, так как это может помешать охлаждению уплотнения. Если это не выполняется, то заказчику/потребителю должна быть представлена для согласования альтернативная конструкция фланца корпуса в соответствии с рисунком 23.

Примечание. Для снижения биения необходимо, чтобы уплотняющие поверхности и вал располагались перпендикулярно.

6.2.2.3 Втулки картриджного уплотнения (категория 2)

6.2.2.3.1. Размеры стандартных уплотнений должны соответствовать валу с разницей не более 10 мм.

6.2.2.3.2. При передаче вращения через шпонку шпонка должна быть прочно закреплена на валу. Это показано на рисунке 24.

Примечание. Глубоко посаженные на вал шпонки в сальниковых камерах трудно извлекаются.

Рисунок 24. Крепление шпонки к валу

6.2.3. Уплотнения категории 3

6.2.3.1 Общая информация (категория 3)

Настоящий подпункт содержит детали конструкции уплотнений категории 3, как это описано в разделе 4. Специальная информация является дополнением особенностей конструкции обычного уплотнения, рассмотренного в 6.1. Информация о категории 2 из 6.2.2 касается и уплотнений категории 3, за исключением дополнений настоящего подпункта.

6.2.3.2 Камера уплотнения и фланец корпуса (категория 3)

Уплотнения категории 3 конфигураций 1 и 2 с подвижными элементами должны иметь распределенную систему промывки (круговую или многоходовую). Конфигурация системы подачи промывочной жидкости к уплотнению должна быть расположена так, чтобы максимизировать однородность и степень охлаждения уплотняющих поверхностей. Для многоходовых систем должны использоваться порты с минимальным диаметром 3 мм (1/8 дюйма). Проходы системы промывки уплотнения должны быть разработаны так, чтобы они могли очищаться. Это показано на рисунке 22.

Примечание. Во многих случаях эффективная работа уплотнения зависит от систем распределенной промывки. Они увеличивают отвод тепла от уплотняющих поверхностей и гарантируют образование пленки для предотвращения возникающих тепловых напряжений на упругих элементах уплотнений. Системы распределенной промывки отсутствуют в неподвижном упругом элементе одинарных или сдвоенных уплотнений, так как это усложняет и удорожает конструкцию. Кроме того, уплотняющие поверхности одинарных уплотнений с упругим элементом расположены в камере уплотнения, где происходит смешивание, таким образом, что необходимость распределения промывочной жидкости снижается.

7. Специальные конфигурации уплотнения

7.1. Уплотнения конфигурации 1

7.1.1. Втулки уплотнения

Втулки уплотнения должны быть цельными.

7.1.2. Камера уплотнения и фланец корпуса

7.1.2.1 Если иное не указано, то:

а) стационарная углеродная дросселирующая втулка должна быть установлена во фланце корпуса уплотнения категории 1;

б) стационарная искробезопасная металлическая втулка должна быть установлена во фланце корпуса уплотнения категории 2;

в) углеродистая дросселирующая втулка с малым зазором (плавающая) должна быть установлена во фланце корпуса уплотнения категории 3.

Дросселирующие втулки должны противодействовать резкому увеличению давления, чтобы свести к минимуму утечку в случае разрушения уплотнения. Могут быть также предоставлены альтернативные устройства контроля утечки.

Втулки должны иметь размеры, необходимые для учета теплового расширения вала.

Примечание. Материал углеродной втулки подходит для химической и перерабатывающей промышленности, но он более чувствителен к удару, чем искробезопасная металлическая втулка. Уплотнения категории 2 подходят для камер уплотнения в соответствии с ГОСТ 32601 и используются в нефтеперерабатывающей промышленности. PTFE (и PTFE графитовые композиты) является менее подходящим материалом для втулки, так как он склонен к тепловому расширению и не возвращается сам в исходное состояние.

\cdot 7.1.2.2. В состав уплотнений категорий 1 и 2 входит углеродная дросселирующая втулка с малым зазором (плавающая), если иное не указано.

7.1.2.3. Элементы подачи промывочной жидкости, спуска и осушки необходимо закрыть пробками, если иное не указано. Пробки резьбовых соединений должны быть выполнены в соответствии с 6.1.2.18.

7.2. Уплотнения конфигурации 2

7.2.1. Общие положения

7.2.1.1. Если иное не указано, то внутреннее уплотнение должно быть контактным жидкостным уплотнением (2CW-CW или 2CW-CS). Внутреннее уплотнение должно быть спроектировано так, чтобы обладать свойством внутреннего (обратного) баланса и противостоять обратному перепаду давления до 0,275 МПа ((2,75 бар) (40 фунт/psi)) без открывания или перемещения составных частей.

Примечание. Давление корпуса уплотнения обычно меньше, чем давление камеры внутреннего уплотнения. Корпус уплотнения соединяется через сопло с системой улавливания паров для выравнивания давления, к которой она подключена. Система улавливания паров никогда не достигает манометрическое давление 0,275 МПа ((2,75 бар) (40 фунт/psi)) даже при условиях сбоя.

\cdot 7.2.1.2. Если иное не указано, то должно быть предоставлено бесконтактное внутреннее уплотнение (2NC-CS).

Примечание. В конструкции бесконтактных внутренних уплотнений используются волнистые или в виде борозд поверхности, которые могут обеспечивать надлежащую работу в жидкости и на газовой среде. Часто трудно обеспечить необходимое выравнивание давления пара при герметизации, когда уплотнение избавляют от высоконасыщенного пара или смешанного пара, появляющегося на контактных влажных поверхностях. Бесконтактное внутреннее уплотнение позволяет выбрать метод герметизации жидкости/газовой смеси, позволяя продукту просачиваться в газ через уплотняющие поверхности, эффективно используя внутреннее уплотнение бесконтактной конструкции в качестве газового затвора. Скорость утечки из бесконтактной конструкции обычно более высокая, чем для конструкции контактного влажного уплотнения.

7.2.1.3. Если иное не указано, то контактное резервное уплотнение должно использоваться с жидкими буферными системами, а бесконтактное уплотнение — если жидкая буферная система не поставляется.

Конструкция торцевой поверхности контактного герметичного уплотнения может быть использована в работе с газовой буферной системой, если рекомендуется производителем и одобрено заказчиком/потребителем.

Торцовые поверхности внутреннего и наружного уплотнений являются контактными, если поставляется жидкая буферная система. Для газовых буферных систем могут применяться контактные или бесконтактные торцовые уплотнения.

Примечание. Бесконтактные уплотнения используют специальную конфигурацию торцевой поверхности: волнистые, в виде борозд для обеспечения отрыва уплотняющих поверхностей. Для сравнения с контактными «сухими» герметичными уплотнениями бесконтактные торцевые поверхности:

а) имеют более низкий износ при эксплуатации;

в) могут выдерживать более высокие окружные скорости вращения и перепады давления.

Конструкции контактных уплотнений обеспечивают минимальную утечку паров и жидкостей. Конструкции стандартных заводских сухих уплотнений для непрерывного режима работы ограничены по давлению, которое ниже манометрического давления 0,07 МПа ((0,7 бар) (10 фунт/psi)). Однако конструкции подходят при непрерывной работе для газовой окружающей среды паров при непрерывной работе с отклонением манометрического давления до 0,275 МПа ((2,75 бар) (40 фунт/psi)), чтобы позволить изменяться давлению системы улавливания паров. Силы трения и износ при трении зависят от скорости вала, давления корпуса уплотнения и свойств пара, от которого герметизируют конструкцию. Использование «абсолютно сухого» азота в качестве буферного газа может привести к быстрому износу углеродистой поверхности.

\cdot 7.2.1.4. Буферная жидкость должна быть указана в справочном листе.

Примечание. Существующие уплотнения схемы 2CW-CS не используют наружный буферный газ. В этом случае корпус уплотнения заполняется выпаренной перекачиваемой жидкостью.

7.2.2. Втулки уплотнения

7.2.2.1. По возможности втулки уплотнения должны быть цельными. В состав картриджной конструкции входит дополнительная втулка внутреннего уплотнения, которая облегчает сборку внутренних узлов уплотнения. Дополнительная втулка располагается на втулки уплотнения, центрируется с помощью заплечика и приводится во вращение установочными винтами с цилиндрическим концом. Это показано на рисунке 25.

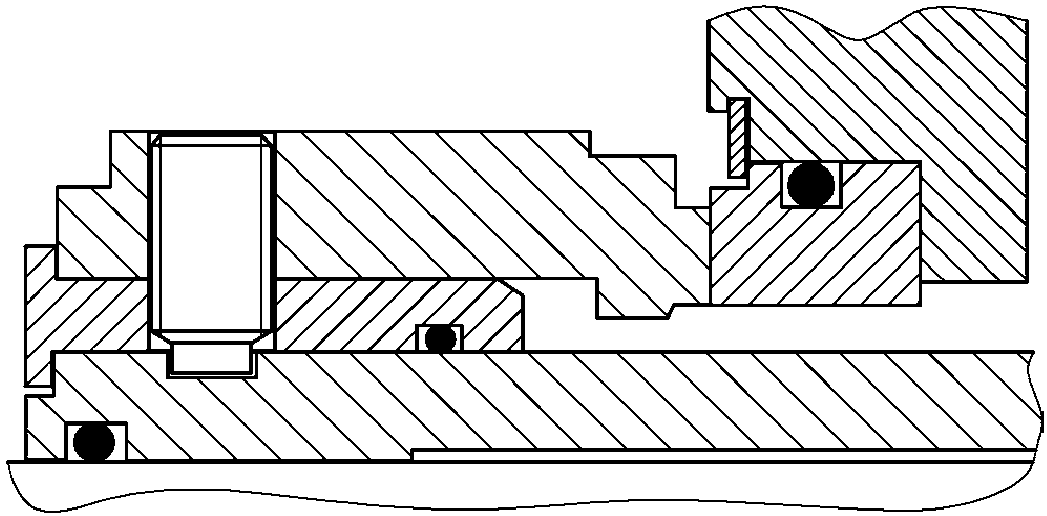

Рисунок 25. Устройство вспомогательной втулки

7.2.2.2. Уплотнения должны обеспечиваться альтернативными конструкциями дополнительных втулок, если это рекомендовано продавцом и согласовано с заказчиком/потребителем. Чтобы гарантировать рабочие характеристики уплотнения, подгонка дополнительной втулки и втулки уплотнения должна удовлетворять техническим требованиям раздела 6.

Примечание. Наличие дополнительной втулки во внутреннем конце сдвоенного уплотнительного картриджа позволяет установить внутреннее уплотнение с внутреннего конца. Это снижает затрачиваемое на установку время и усложненность картриджного узла и приравнивает размеры внутреннего и внешнего уплотнения с аксиально подвижным вторичным уплотнением.

7.2.3. Камера уплотнения и фланец корпуса

Если определено условиями процесса и если существует дополнительная длина конфигурации уплотнения, то необходимо установить стационарную углеродную дросселирующую втулку на фланце корпуса для существенного увеличения давления.

Дросселирующая втулка со сдвоенным уплотнением используется промывка для избежания замерзания.

Примечание. Наличие ограниченного осевого пространства между торцевой поверхностью камеры уплотнения и корпусом подшипника часто делает использование дросселирующей втулки с уплотнением конфигурации 2 непрактичным.

7.2.4. Контактные жидкостные уплотнения с буферной жидкостью (2CW-CW)

7.2.4.1 Общие положения

Жидкие буферные системы должны быть разработаны таким образом, чтобы максимальная разница температуры буферной жидкости между ее входом и выходом, расположенным непосредственно рядом с камерой уплотнения, составляла:

• 8 °C (15 °F) для гликолевой/водной или дизельной буферной жидкости;
• 16 °C (30 °F) для нефтяной буферной жидкости.

Примечание. Допустимая разница температур возникает из-за «проникаемой теплоты» и теплоты, образующейся на уплотняющей поверхности. Допустимая разница температур отличается от средней температуры буферной жидкости в стационарном режиме или от разницы температур перекачиваемой жидкости и стационарной буферной жидкости.

7.2.4.2 Камера уплотнения и фланец корпуса

\cdot Необходимо определить тангенциальный выход буферной жидкости через узлы уплотнений категории 1 и категории 2, если иное не указано или рекомендуется изготовителем. Уплотнения категории 3 необходимо обеспечить тангенциальным выходом буферной жидкости.

Примечание. Применение тангенциального выпуска буферной жидкости позволяет увеличить скорость буферной жидкости, если используется внутреннее кольцо выталкивания. Тангенциальный выпуск лучше использовать при применении радиального кольца выталкивания, установленного в той же плоскости, что и патрубок.

7.2.5. Камера уплотнения и фланец корпуса контактного жидкостного внутреннего уплотнения с сухим резервным уплотнением (2CW-CS)

7.2.5.1. Неподвижная искробезопасная втулка или эквивалентное устройство, согласованная с заказчиком/потребителем, должна быть установлена внутри корпуса уплотнения по направлению выходного клапана и отверстий сливного патрубка, против торцовых поверхностей резервного уплотнения. Втулка должна быть расположена так, чтобы предотвратить осевое перемещение и повреждение элементов при герметизации. Минимальный радиальный зазор между втулкой и вращающимися деталями в камере уплотнения должен составлять 1,5 мм (0,060 дюйма). Это показано на рисунке 26.

1 — втулка корпуса уплотнения

Рисунок 26. Разрез втулки, находящейся в корпусе

Иное расположение камеры уплотнения необходимо согласовать с заказчиком/потребителем.

Примечание. Втулка позволяет создать более резервное уплотнение, направляя лишнюю жидкость от внутреннего уплотнения к сливному патрубку. В случае ограничения пространства от изготовителя/поставщика уплотнения требуется альтернативное расположение корпуса уплотнения.

7.2.5.2. Использование выпуска резервного уплотнения или патрубков для вдувания буферного газа разрешено только с письменного согласия заказчика/потребителя.

7.2.6. Камера уплотнения и фланец корпуса для бесконтактного внутреннего уплотнения с сухим резервным уплотнением (2NC-CW)

7.2.6.1. Неподвижная искробезопасная втулка или эквивалентное устройство, согласованное с заказчиком/потребителем, должно быть установлено внутри корпуса уплотнения по направлению выходного клапана и портов сливного патрубка, против торцовых поверхностей резервного уплотнения.

Втулка должна быть расположена так, чтобы предотвратить осевое перемещение при герметизации узлов. Минимальный радиальный зазор между втулкой и вращающимися деталями в камере уплотнения должен составлять 1,5 мм (0,060 дюйма) в соответствии с рисунком 26.

Иное расположение камеры уплотнения необходимо согласовать с заказчиком/потребителем.

Примечание. Втулка позволяет создать более резервное уплотнение и направляет лишнюю жидкость от внутреннего уплотнения к сливному патрубку. В случае ограничения пространства от изготовителя/поставщика уплотнения требуется альтернативное расположение корпуса уплотнения.

7.2.6.2. Использование выпуска резервного уплотнения или патрубков для вдувания буферного газа разрешено только с письменного разрешения заказчика/потребителя.

7.3. Уплотнения конфигурации 3

7.3.1. Общие положения

\cdot 7.3.1.1. Затворная жидкость должна быть жидкостью или газом.

Примечание 1. Конструкции уплотнений с использованием барьерной среды в виде газа не подходят для условий, в которых содержащиеся твердые частицы газа могут залипать на уплотняющих поверхностях. Это особенно актуально, если перекачиваемая жидкость соприкасается с внутренним диаметром уплотнения, смазываемого газом. Конструкции уплотнения с барьерной средой в виде жидкости устроены таким образом, что перекачиваемая жидкость находится на наружном диаметре уплотняющих поверхностей для минимизации накопления твердых частиц на торцевых поверхностях.

Примечание 2. Неподвижные, капиллярно-вязкие или полимеризующиеся жидкости между торцевыми поверхностями, смазываемыми газом, могут стать причиной отказа работы оборудования при запуске, даже если сохраняется давление газовой барьерной среды в неработающем насосе.

7.3.1.2. Внутреннее уплотнение должно быть сконструировано так, чтобы противостоять перепадам давления без открытия, то есть иметь внутренний (обратный) баланс.

Примечание. В случае понижения давления затворной жидкости конструкция должна предусматривать определенную особенность ответного кольца и вторичного уплотнения для сохранения положения на одном месте. Давление затворной жидкости варьируется манометрическим давлением от 0,14 МПа ((1,4 бар) (20 фунт/psi)) до 0,41 МПа ((4,1 бар) (60 фунт/psi)) и выше давления камеры уплотнения.

7.3.1.3. Конфигурация 3 состоит из двух уплотняющих колец и двух ответных колец. Если рекомендуется изготовителем и согласовано с заказчиком/потребителем, в состав конфигурации 3 можно включить и общее ответное кольцо (моноблочная конструкция).

7.3.2. Втулки уплотнения

При возможности втулки уплотнения должны быть цельными. Для облегчения сборки внутренних узлов уплотнения картриджные конструкции включают дополнительную втулку на конце втулки внутреннего уплотнения. Вспомогательная втулка должна располагаться на втулке уплотнения, центрироваться с помощью заплечика и приводиться во вращение установочными винтами с цилиндрическим концом. Это показано на рисунке 25. Чтобы обеспечить надежные рабочие характеристики уплотнения, подгонка дополнительной втулки и втулки уплотнения должна соответствовать техническим требованиям раздела 6.

Примечание. Наличие дополнительной втулки во внутреннем конце сдвоенного уплотнительного картриджа позволяет устанавливать внутреннее уплотнение с внутреннего конца. Это снижает затрачиваемое на установку время и усложненность картриджного узла и уравнивает размеры внутреннего и внешнего уплотнения с аксиально подвижным вторичным уплотнением.

7.3.3. Камера уплотнения и фланец корпуса

\cdot 7.3.3.1. Если определено условиями эксплуатации и существует дополнительная длина конфигурации уплотнения, то для увеличения давления необходимо установить стационарную дросселирующую втулку на фланец корпуса.

Дросселирующая втулка со сдвоенным уплотнением используется при промывке для избежания замерзания.

Примечание. Наличие ограниченного осевого пространства между торцевой поверхностью камеры уплотнения и корпусом подшипника часто делает использование дросселирующей втулки с уплотнением конфигурации 3 непрактичным.

\cdot 7.3.3.2. Если иное не указано, то в конфигурации 3 осуществляется подача промывочной жидкости со стороны камеры уплотнения. В некоторых устройствах может требоваться промывка, при которой нужно отделять перекачиваемую жидкость от частей уплотнения (со стороны перекачиваемой жидкости камеры уплотнения) и отводить тепло от внутреннего уплотнения. Для токсичных и/или усложненных условий эксплуатации уплотнения может потребоваться промывка камеры уплотнения в дополнение к уплотнению конфигурации 3.

7.3.4. Контактные жидкостные уплотнения с затворной жидкостью (3CW-FB, 3CW-FF, 3CW-BB)

7.3.4.1 Общие положения

Жидкие буферные системы должны быть разработаны таким образом, чтобы максимальная разница температуры буферной жидкости между ее входом и выходом, расположенным непосредственно рядом с камерой уплотнения, составляла:

• 8 °C (15 °F) для гликолевой/водной или дизельной затворной жидкости;
• 16 °C (30 °F) для нефтяной затворной жидкости.

Примечание. Допустимая разница температур возникает из-за «проникаемой теплоты» и теплоты, образующейся на уплотняющей поверхности. Допустимая разница температур уплотнения отличается от средней температуры затворной жидкости в стационарном режиме или разницы температур перекачиваемой жидкости и стационарной затворной жидкости.

7.3.4.2 Стандартные типы уплотнения и конфигурации

7.3.4.2.1. Если иное не указано, то конфигурация состоит из внутреннего и наружного уплотнения, расположенных последовательно. Это показано на рисунке 5 (3CW-FB).

Примечание. Серийное устройство является предпочтительным, поскольку любое абразивное загрязнение определяется за счет центробежных сил и меньше воздействует на внутреннее уплотнение при снижении давления затворной жидкости (аналогия с конфигурацией 2).

\cdot 7.3.4.2.2. Если иное не указано, то уплотнение должно обеспечиваться конфигурацией «двойное уплотнение с подачей барьерной жидкости под давлением („лицом к лицу“) (3CW-FF) или „спина к спине“ (3CW-BB). Это показано на рисунке 5.»

Примечание. Количество уплотнений конфигураций 3CW-FF и 3CW-BB намного больше, чем уплотнения конфигурации 3, установленные последовательно (3CW-FB). Конфигурации «спина к спине» и «лицо к лицу» (3CW-FF и 3CW-BB) обеспечивают более компактную конструкцию и более высокие рабочие характеристики. В связи с этим предоставляется возможность выбора заказчиком/потребителем альтернативной компоновки конфигурации 3 (3CW-FF и 3CW-BB).

7.3.4.3 Камера уплотнения и фланец корпуса

\cdot Если иное не указано или если это рекомендуется изготовителем/поставщиком, то для узлов уплотнений категорий 1 и 2 необходимо предусмотреть тангенциальный выход затворной жидкости. Уплотнения категории 3 также должны быть обеспечены тангенциальным выходом затворной жидкости.

Примечание. Применение тангенциального выхода затворной жидкости увеличивает скорость затворной жидкости, если использовано внутреннее кольцо выталкивания. Однако тангенциальный выход функционирует лучше, если применяется радиальное кольцо выталкивания, установленное в той же плоскости, что и выпускной патрубок.

7.3.5. Стандартные типы уплотнения и конфигурации бесконтактных уплотнений с газовой затворной жидкостью (3NC-FB, 3NC-FF, 3NC-BB)

7.3.5.1. Стандартным уплотнением является конфигурация «спина к спине» (3NC-BB). Она показана на рисунке 6. Если уплотнение состоит из камеры уплотнения насоса и корпуса не дренажной конструкции, то газ из-за внутренней утечки накапливается в насосе во время холостого хода. В этом случае насос должен быть продут до начала эксплуатации. Заказчик/потребитель должен проверить состояние специальной вентиляции корпуса насоса. Оно должно быть удовлетворительное.

\cdot 7.3.5.2. Уплотнение должно быть обеспечено конфигурациями «лицом к лицу» (3NC-FF) или «один за другим (тандем)» (3NC-FB) (рисунок 6).

Примечание 1. Большинство установок для герметизируемых смазанных газом бесконтактных уплотнений используются в химической промышленности. У изготовителей/поставщиков уплотнения имеются стандартные конструкции, в которые можно вмонтировать конфигурации уплотнений «лицом к лицу» или «спиной к спине».

Примечание 2. Установка последовательных конфигураций герметизированных смазанных газом бесконтактных уплотнений (3NC-FB) является небольшой относительно других компоновок (3NC-FF и 3NC-BB).

8. Вспомогательные системы

8.1. Вспомогательные системы трубопроводов

8.1.1 Вспомогательные системы определены как системы трубопроводов, применяемые в следующих областях:

а) Группа I (системы промывки/охлаждения торцового уплотнения):

1. технологическая промывка;

2. затворная/буферная жидкость сдвоенного уплотнения;

3. осушка и вентиляция;

4. барьерный/буферный газ.

б) Группа II (система промывки):

1. закачивание пара или промывка;

2. нагнетание воды или промывка;

3. осушка и вентиляция;

4. промывка инертным газом.

с) Группа III (системы охлаждающей воды):

1. охлаждающая вода;

2. осушка и вентиляция.

Вспомогательные системы выбираются в соответствии с таблицей 4.

Таблица 4

Минимальные требования к материалам вспомогательных систем трубопроводов

8.1.2. Вспомогательные системы трубопроводов должны включать систему трубок, труб, стопорные клапаны, распределительные клапаны, предохранительные клапаны, термометры и гильзы с термопарой, манометры, визуальные указатели потока, выпускные отверстия, резервуары затворной/буферной жидкости, связанную систему вентиляции и систему осушки.

8.1.3. Изготовитель/поставщик, определенный в справочном листе, должен предоставить все вспомогательные системы трубопроводов, включая смонтированные устройства, расположенные в пределах области основания насоса, любой области фундамента резервуара затворной/буферной жидкости или любой другой вспомогательной области фундамента. Система трубопроводов после монтажа должна быть ограничена фланцевыми соединениями, расположенными по краю фундамента. Заказчик/потребитель должен предоставить только систему трубопроводов для соединения групп оборудования и основных средств.

\cdot 8.1.4. Устройство оборудования, включая систему трубопроводов и вспомогательные системы, должны быть разработаны совместно заказчиком/потребителем и продавцом, если не указано иное. Конфигурация должна обеспечить подходящие свободные площади и безопасный доступ для эксплуатации и технического обслуживания.

8.1.5. Если иное не указано, то все вспомогательные системы должны снабжаться бесшовной трубой в соответствии с таблицей 4.

8.1.6. Конструкция системы трубопроводов и соединений, процедуры экспертизы и проверки выбираются в соответствии с [21]. Сварка должна быть выполнена операторами по процедурам, аттестованным в соответствии с соответствующей частью [17] и [18] или [19].

Примечание. Для обеспечения технических решений [22] считается эквивалентным [21].

8.1.7 Механическая конструкция вспомогательной системы трубопроводов должна обеспечивать следующее:

а) защиту от повреждений при вибрации, во время транспортирования, эксплуатации, техническом обслуживании;

б) приспосабливаемость для эксплуатации, технического обслуживания и полной очистки;

в) определенное расположение, подогнанное под контур машины таким образом, чтобы не перекрывать отверстия для осмотра;

г) устранение воздушных мешков при помощи клапанной вентиляции или определенной трубопроводной обвязки;

д) дренажную систему в нижних точках системы трубопроводов, уплотнений или узлов фланца корпуса, установленную без демонтажа;

е) уменьшение количества потенциальных источников выбросов и перепада давления, минимизируя использование резьбовых соединений, фланцев, фитингов и клапанов;

ж) система должна соответствовать специальным процедурам очистки/очистки от примесей, идентифицированных заказчиком/потребителем (то есть паровая очистка, промывка растворителем и т.д.).

8.1.8. Система трубопроводов должна быть изготовлена с помощью сварки минимальным использованием фланцев и соединительных деталей, если это возможно. Для простоты технического обслуживания приварные фланцы могут быть установлены в легко доступной зоне. Использование фланцев в других зонах возможно после согласования заказчика/потребителя. Привариваемые фитинги, кроме тройников и переходников, используются для облегчения расположения трубы. Резьбовые соединения должны быть в минимальном количестве. Втулки не используются.

\cdot 8.1.9. Трубы должны иметь коническую резьбу в соответствии с [15] или [39], как определено заказчиком/потребителем. Фланцы должны быть выбраны в соответствии с [40].

Примечание. Для соблюдения указанных технических требований [41] считается эквивалентным [40].

Скользящие фланцы могут использоваться только с согласия заказчика/потребителя. Для сварной конструкции патрубка зазор между концом трубы и низом патрубка составляет 1,5 мм (1/16 дюйма).

8.1.10. Нельзя использовать следующие номинальные размеры соединений, систем трубопроводов, клапанов и фитингов: DN 30 (NPS 11/4), DN 65 мм (NPS 21/2), DN 90 (NPS 31/2), DN 125 (NPS 5), DN 175 (NPS 7) или DN 225 (NPS 9).

8.1.11. Параметр давление-температура систем трубопроводов, составных частей и дополнительных приспособлений группы I должен быть равен максимально допустимому рабочему давлению и температуре корпуса насоса, к которому прикреплена система. Абсолютное давление в таком случае должно быть меньше, чем:

а) категория 1: 2,2 МПа ((22 бар) (315 фунт/psi)) при температуре окружающей среды;

б) категория 2 и категория 3: 4,2 МПа ((42 бар) (615 фунт/psi)) при температуре окружающей среды.

8.1.12. Все узлы, контактирующие с перекачиваемой жидкостью при нормальных эксплуатационных условиях, должны быть сделаны из материала, сопротивляющегося коррозии/эрозии, так же как и материал корпуса насоса для указанной перекачиваемой жидкости.

8.1.13. Особые требования для системы трубопроводов, фланцев, прокладок и уплотнительных колец с круглым сечением, клапанов и других дополнительных приспособлений в специальных и/или опасных условиях применения определяются заказчиком/потребителем.

8.1.14. Заказчик/потребитель должен представить информацию, если концентрация хлорида превышает 10 мг/кг, так как нержавеющая сталь подвержена хлоридному коррозионному растрескиванию под напряжением.

8.1.15. Минимальный номинальный размер любого соединения или системы трубопроводов должен быть равен DN 15 (NPS 1/2). Соединения фланца корпуса должны быть выбраны в соответствии с 6.1.2.17.

8.1.16. Системы трубопроводов, поставляемые изготовителем/поставщиком, должны быть собраны и закреплены определенным образом. Болтовые отверстия фланцевых соединений должны быть расположены вдоль линий, параллельных главной горизонтальной или вертикальной центральной линии оборудования.

8.1.17. Резьбовые отверстия, не связанные с системой трубопроводов, должны быть закрыты заглушками в соответствии с 6.1.2.18.

8.1.18. Клиновые задвижки на давление выше класса 900 ASME должны иметь сваренный кожух или конструкцию без кожухов, соединенную болтами с уплотнительной прокладкой. Конструкция должна позволять заменять задвижки под давлением.

8.1.19 Манометры должны иметь спускные клапаны.

8.2. Системы промывки/охлаждения торцового уплотнения (группа I)

8.2.1. Заказчик/потребитель и изготовитель/поставщик торцового уплотнения согласовывают схему промывки вспомогательной системы уплотнения (в соответствии с Приложением Ж и рисунками Ж.1 - Ж.26), которая должна соответствовать требованиям по давлению и температуре камеры уплотнения 6.1.2.14.

8.2.2. Должна быть предусмотрена механическая принудительная промывка уплотнения и системы затворной/буферной жидкости. Системы, которые применяют только термосифон, чтобы поддержать циркуляцию во время нормального функционирования, не используются. Это описано в 8.6.

8.2.3. Уплотнительные системы, которые используют внутренние устройства циркуляции, такие как кольцо выталкивания, и полагаются на вращение торцового уплотнения, чтобы поддержать циркуляцию, должны быть разработаны с впускным отверстием у основания уплотнения и выходным отверстием наверху уплотнения, насколько позволяет пространство.

Примечание. Это требование увеличивает вентиляцию и термосифонирование, когда вал насоса не вращается.

\cdot 8.2.3.1. Для вывода остаточного газа системы снабжаются вентиляционным отверстием в самой высокой точке.

8.2.3.2. Все охладители, используемые для схемы 23 промывки уплотнения, должны быть отмечены этикеткой (ярлыком) из аустенитной нержавеющей стали. Буквами размером 6 мм (1/4 дюйма) на этом ярлыке должно быть написано: «Внимание: для предотвращения повреждений торцового уплотнения весь остаточный газ должен быть удален системой вентилирования до начала работы оборудования».

8.3. Системы промывки (группа II)

\cdot Фланец корпуса необходимо должна быть обеспечена системой промывки (рисунок Ж.19 и рисунок Ж.20), если не указано другого или это требует изготовитель/поставщик уплотнения. Фланец корпуса выбирается:

а) при конструировании необходимо учитывать промывку уплотняющей поверхности и вторичных уплотнений;

б) в уплотнениях, оборудованных системой промывки, необходимо учитывать вывод воды через сливной патрубок;

Примечание 1. Промывка осуществляется введением среды (воды, азота или пара) с атмосферной стороны узла торцового уплотнения. Промывка обычно применяется, если материал — герметик является огнеопасным, легко окисляющимся, полимеризирующимся или кристаллизующимся при высыхании. Промывка используется при процессах: нагрева или охлаждения. Фланец корпуса оборудован дросселирующей втулкой для предотвращения избыточной влажности, паровой утечки через вход корпуса подшипника, загрязнения смазочными материалами и увеличения локализации жидкости резкого охлаждения.

в) фланец корпуса должен быть оборудован антикоксовой перегородкой, если утвержден процесс промывки и пространство позволяет.

Примечание 2. Эта перегородка направляет пар к области, где собирается кокс, и распределяет поток пара таким образом, чтобы перенести материал от уплотняющих поверхностей. Паровая промывка (охлаждение утечки с атмосферной стороны уплотнения) предотвращает коксовое формирование и работу уплотнения в температурных условиях выше 150 °C (300 °F). Это также позволяет поддерживать вязкость среды, когда насос не работает. Уплотнения могут деформироваться при запуске, если среда загустевает на торцевых поверхностях. Конденсат, собирающийся на уплотняющих поверхностях, может испариться и повредить уплотняющие поверхности.

8.4. Системы подачи охлаждающей воды (группа III)

8.4.1. Система подачи охлаждающей воды должна быть разработана в соответствии с таблицей 5. Необходимо обеспечить работу системы полного вентилирования и осушки.

\cdot 8.4.3. Если иное не указано, то на каждом выходном трубопроводе необходимо установить визуальные индикаторы потока (открытый или закрытый).

\cdot 8.4.4. Если иное не указано, то каждая коммуникация, такая как подача воздуха и инертного газа, подача охлаждающей воды и выпускные линии и другие, которые согласованы, должны быть распределены манифольдом. Манифольд должен обладать необходимыми размерами для работы с наибольшими перекачиваемыми потоками энергоносителей, которые могут потребоваться для одновременного использования энергоносителей.

8.5. Узлы вспомогательных устройств и систем

8.5.1. Циклонный сепаратор

8.5.1.1. Если иное не указано, то система подачи промывочной жидкости к уплотнению должна быть разработана так, чтобы циклонный сепаратор являлся ограничителем потока.

8.5.1.2. Циклонные сепараторы должны быть выбраны с учетом оптимизации перемещения твердых частиц в насосе. Если перепад давления в циклонном сепараторе увеличивается, то используется выпускное отверстие потолка. Перепад давления циклонного сепаратора должен быть не менее 0,17 МПа ((1,7 бар) (25 фунт/psi)).

Примечание 1. Плотность твердых частиц должна быть как минимум в два раза больше плотности промывочной жидкости, чтобы их можно было удалить из потока промывочной жидкости. В таблице 6 приведены некоторые материалы и их плотности, применяемые в качестве технологических жидкостей на нефтеперерабатывающих заводах. При работе в условиях, содержащих углеводороды (за исключением запуска оборудования), с твердыми загрязняющими частицами кокса. Использование циклонного сепаратора не эффективно. Для насосов, использующих воду из рек, заливов или скважин, необходимо использовать циклонный сепаратор. Использование циклонов для насосов при строительстве и капитальном ремонте оборудования может вызвать разрушение уплотнения, так как обломки строительного мусора попадают в систему трубопроводов.

Примечание 2. Эффективность сепарации (процент перенесенных твердых частиц) циклона также зависит от перепада давления и диаметра твердых частиц. Так как перепад давления циклона изменяется (увеличиваясь или уменьшаясь) в зависимости от конструкции, эффективность сепарации обычно понижается. Если размер твердых частиц уменьшается, то эффективность сепарации также уменьшается.

8.5.1.3. Между точками опоры насосов необходимо установить отдельный циклонный сепаратор для каждого торцового уплотнения.

8.5.1.4. Циклонные сепараторы необходимо изготавливать из аустенитной нержавеющей стали, если это не определено иначе или если согласовано с 8.1.12.

Таблица 6

8.5.2. Диафрагмы, регулирующие поток

8.5.2.1. Количество и расположение диафрагмы, регулирующие поток, должно определяться изготовителем/поставщиком, который поставляет вспомогательные системы трубопроводов, в соответствии с 8.1.3.

Диафрагма необходима для систем промывки уплотнения или соединений с дроссельной втулкой и/или циклонным сепаратором, для того чтобы:

а) ограничить скорость циркуляции промывочной жидкости в уплотнении;

б) контролировать давление в камере уплотнения.

\cdot 8.5.2.2. Если иное не указано, то оборудование необходимо обеспечить системой сварных или разъемных труб. Во вспомогательной системе трубопроводов между фланцами необходимо предусмотреть и установить выпускные диафрагмы, если не определено другое. Не должны использовать соединительные втулки выпускных диафрагм. Должно применяться следующее:

а) Диаметр выпускных диафрагм должен быть не менее 3 мм (1/8 дюйма).

Примечание. Выпускные диафрагмы меньше 3 мм (1/8 дюйма) засоряются, что вызывает разрушение уплотнения.

б) Диафрагмы должны быть изготовлены из аустенитной нержавеющей стали с хвостовиком, расположенным вне наружного диаметра фланца, если не определено иное или соответствует 8.1.12. На хвостовике должна быть маркировка с указанием диаметра отверстия, размера трубопровода и материала диафрагмы.

8.5.2.3. Для обеспечения необходимого перепада давления используется система выпускных диафрагм, установленных последовательно. Тоже может быть достигнуто, используя одну выпускную диафрагму с отверстием диаметром 3 мм (1/8 дюйма), но при большой скорости потока может появиться сильный шум. Заказчик/потребитель и изготовитель/поставщик должны гарантировать необходимую калибровку выпускной диафрагмы для минимизации шума.

\cdot 8.5.2.4. Если иное не указано, то патрубок с дросселем, а не втулка выпускного отверстия, должен быть установлен на нагнетательной линии насоса и/или входном сопле для ограничения утечек в случае разрушения компонентов или систем вспомогательных трубопроводов.

8.5.3. Охлаждающие системы промывки уплотнения

8.5.3.1. Охлаждающие системы промывки внешнего уплотнения, установленные в системе трубопроводов, являются средствами поддержания запаса определенных рабочих температурных режимов продукта. Это изложено в 6.1.2.14. При поставке охлаждающие системы промывки внешнего уплотнения должны быть изготовлены в соответствии с 8.5.3.1.1 - 8.5.3.1.7. Требования по охлаждающим системам, установленным внутри или вне резервуаров затворной/буферной жидкости, представлены в 8.5.4.5.

8.5.3.1.1. Охлаждающие системы промывки уплотнения должны быть спроектированы с учетом необходимой скорости потока промывки уплотнения. Эта скорость потока должна равняться не более 8 л/мин (2 галлон/мин) на уплотнение.

8.5.3.1.2. Если иное не указано, то охлаждающие системы промывки уплотнения должны быть установлены на трубах, обрабатываемых промывочной жидкостью, и на кожухе, который охлаждается водой.

Заказчик/потребитель должен точно спроектировать охлаждающую систему так, чтобы избежать возникновения избыточного давления в кожухе, так как это приводит к уменьшению напора воды и повышению температуры перекачиваемой жидкости. Данное требование выполняется с помощью расчета давления кожуха, защитного понижения давления или техники эксплуатации.

8.5.3.1.3. Трубопроводы с охлаждающей водой, используемые в условиях мерзлоты, необходимо подогревать.

\cdot 8.5.3.1.4. Охлаждающие системы промывки уплотнения необходимо разрабатывать, изготавливать и инспектировать в соответствии с ISO 15649, если это согласовано с заказчиком/потребителем.

Примечание. С целью этого технического требования [22] автоматически приравнивается к [21].

8.5.3.1.5. Если иное не указано, то для диаметров вала более 60 мм (2,5 дюйма) необходимой трубы с наружным диаметром, равным 19 мм (3/4 дюйма), и толщиной стенки не менее 2,4 мм (0,095 дюйма). Для диаметров вала 60 мм (2,5 дюйма) и менее наружный диаметр трубы равен 12,7 мм (1/2 дюйма) и толщиной стенки не менее 1,6 мм (0,065 дюйма). Все трубы должны быть изготовлены из аустенитной нержавеющей стали, а кожух — из углеродистой стали, если иное не предусмотрено в 8.1.12.

8.5.3.1.6. Охлаждающая система промывки уплотнения должна быть спроектирована и изготовлена так, чтобы затем обеспечить процесс полной осушки и вентилирования уплотнения. Спускной клапан, а не только заглушка, должен быть установлен в самой низкой точке со стороны кожуха уплотнения.

8.5.3.1.7. Между точками опоры насосов необходимо обеспечить внешнюю охлаждающую систему промывки для каждого торцового уплотнения.

8.5.4. Резервуары затворной/буферной жидкости

8.5.4.1. Если определено наличие резервуара затворной/буферной жидкости, то заказчик/потребитель и изготовитель/поставщик торцовых уплотнений должны определить размеры, требования к контрольно-измерительным приборам и среде, а также условиям эксплуатации.

\cdot 8.5.4.2. Если иное не указано, то резервуар затворной/буферной жидкости должен быть устроен (это изображено на рисунках Ж.27 - Ж.28) следующим образом:

а) Каждое торцовое уплотнение должно быть обеспечено отдельным резервуаром.

б) Резервуар затворной/буферной жидкости необходимо установить на прочной опоре, поставляемой изготовителем/поставщиком и определенной справочным листом. Резервуар не должен находиться под воздействием вибрации насоса (в соответствии с 8.1.3).

в) Высота нормального уровня жидкости (NLL) в резервуаре затворной/буферной жидкости устанавливается изготовителем/поставщиком уплотнения. Она должна быть выше фланца корпуса насоса. Она не должна быть менее 1 м (3 фут). Высоту выбирают в зависимости от скорости потока, условий затворной/ буферной среды, расположения резервуара, гидравлического сопротивления и давления устройства циркуляции, которые противопоставляются рабочим характеристикам потока и требованиям допускаемого кавитационного запаса.

г) Чтобы уменьшить перепады давления в системе, необходимо минимизировать длину трубопровода и использование фитингов между резервуаром и уплотнительной крышкой. Все трубопроводы должны располагаться под наклоном относительно резервуара как минимум 10 мм на 240 мм (1/2 дюйм/фут), используя гладкие радиальные изгибы.

д) Резервуары затворной/буферной жидкости должны располагаться к насосу так, чтобы обеспечить достаточные зазоры для работы и технического обслуживания. Резервуары не должны располагаться непосредственно около насоса и на них не должна воздействовать вибрация. Технологические линии с горячим продуктом должны быть изолированы по мере необходимости для обеспечения безопасности.

е) Если иное не указано, то резервуар должен быть снабжен клапанной вентиляцией и отдельным устройством, наполняющим резервуар. Систему наполнения резервуара необходимо спроектировать, учитывая конструкцию внешних резервуаров затворной/буферной жидкости. Необходимо предоставить средства для заполнения резервуара уплотнения под давлением (чтобы предотвратить изменение давления при применении затворной жидкости). Необходимо также учесть закрытую систему наполнения, которая позволит оператору заполнить резервуар без воздействия затворной/буферной жидкости. Ручное заполнение резервуара недопустимо. Возможен вариант заполнения резервуара, начиная с нулевой отметки для безопасности и удобства использования. Система, требующая использование лестницы или порога, недопустима. Для предотвращения непредвиденного повышения давления в резервуаре необходимо обеспечить ее дополнительную защиту независимо от наличия встроенной контрольно-измерительной системы понижения давления. Эти системы обычно поставляются пользователем или поставщиком насоса или уплотнения (по запросу).

1. расположенный в центре резервуар, связанный системой трубопроводов с различными резервуарами и/или расходными емкостями, использующими гравитационную загрузку, переносной насос или давление инертного газа для передачи затворной/буферной жидкости;

2. ручной насос, который может быть подключен к расходной емкости или баку со шлангом;

3. малый сосуд, расположенный рядом с резервуаром, который может находиться под давлением инертного газа для передачи затворной/буферной жидкости в резервуар.

При проектировании вентиляционных трубопроводов пара, системы рекуперации заказчик/потребитель должен принять во внимание вероятность конденсации паров углеводорода из других источников, связанных с этой системой. При использовании дополнительных сосудов для сбора конденсата и/или поддерживания тепла вентиляционных линий необходимо избегать повышения статического напора жидкости в системе вентиляционных трубопроводов и возможного загрязнения затворной/буферной жидкости.

Утилизация загрязненной жидкости должна быть учтена при конструировании установки резервуара затворной/буферной жидкости. Любые технические средства должны быть включены при проектировании системы.

ж) Если иное не указано, то выпускные диафрагмы должны быть спроектированы в соответствии с 8.5.2.

Примечание. Резервуары буферной жидкости вентилируются с помощью системы улавливания паров. Выпускная диафрагма регулирования потока устанавливается на вентиляционной линии, чтобы отделить поток от резервуара и обеспечить противодавление.

и) Если иное не указано, то резервуар должен быть оборудован реле давления и манометром, определяющим давление пара выше наибольшего значения для данного резервуара.

\cdot Заказчик/потребитель должен определить наличие тревожного переключателя при резком увеличении (высокое) или уменьшении (низкое) давления.

Примечание. Уплотнения конфигурации 2, оборудованные резервуаром буферной жидкости, необходимо оснастить индикаторами тревоги высокого давления, чтобы показать разрушения первичного уплотнения. Уплотнения конфигурации 3, оборудованные резервуаром затворной жидкости, необходимо оснастить индикаторами тревоги низкого давления, чтобы показать резкое понижение или потерю давления затворной жидкости.

к) Если иное не указано, то резервуар должен быть оборудован индикатором тревоги самого низкого уровня (LLA).

\cdot Если иное не указано, то резервуар должен быть оборудован индикатором тревоги самого высокого уровня (HLA).

8.5.4.3. Если иное не указано, то резервуар должен быть разработан, учитывая следующие критерии. Эти критерии представлены на рисунках Ж.27 и Ж.28.

а) Объем жидкости в резервуаре при NLL должен быть минимальным:

1. 12 л (3 американских галлона) для диаметров вала 60 мм (2,5 дюйма) и менее;

2. 20 л (5 американских галлонов) для диаметров вала более 60 мм (2,5 дюйма).

б) NLL должен равняться как минимум 150 мм (6 дюймов) и должен быть выше точки LLA.

Примечание. Расстояние 150 мм (6 дюймов) является удобным зрительным ориентиром.

в) Объем пара в резервуаре выше NLL должен равняться или быть больше, чем объем жидкости, находящийся между NLL и точкой аварийно-низкого уровня (LLA).

Примечание. Требования, приведенные в перечислениях б) и в), обеспечивают подходящий объем, учитывая колебания уровня и гарантируя, выше жидкости имеется необходимое пространство для пара.

г) Отметка индикатора тревоги самого высокого уровня жидкости (HLL), если она есть, должна быть как минимум на 50 мм (2 дюйма) выше уровня NLL.

Примечание. Расстояние 50 мм (2 дюйма) уменьшает количество пропускаемого в резервуар продукта, обеспечивая необходимый объем. Данное расстояние используется для предотвращения ложной тревоги из-за технологических колебаний уровня.

д) Отметка индикатора тревоги самого низкого уровня должна быть как минимум на 50 мм (2 дюйма) выше входного присоединения.

Примечание. Из-за расстояния, определенного в перечислении д), уровень колеблется, но все равно закрывает входной патрубок.

е) Входное отверстие в резервуар барьерной/буферной обратной среды должно располагаться выше как минимум на 250 мм (10 дюймов) места подачи выходного отверстия барьерной/буферной питательной среды.

ж) Выходное отверстие в резервуар барьерной/буферной питательной среды должно располагаться 50 мм (2 дюйма) выше дна резервуара. Сливной клапанный патрубок должен располагаться в днище резервуара для обеспечения его полной осушки. Внутренний стояк конденсат-приемника также может быть установлен в резервуаре.

Примечание. Линия подачи барьерной/буферной среды выше дна резервуара предотвращает попадание твердых частиц в резервуар, что исключает их дальнейшее перемещение по торцовому уплотнению.

8.5.4.4. Резервуар затворной/буферной жидкости должен быть сконструирован в соответствии с 8.5.4.4.1 - 8.5.4.4.10.

\cdot 8.5.4.4.1. Стандартный резервуар должен соответствовать рисунку Ж.27. Если указано, то резервуар должен соответствовать рисунку Ж.28.

8.5.4.4.2. Резервуар — часть системы трубопроводов насоса. Резервуар должен быть разработан, изготовлен и проинспектирован в соответствии с [21].

Примечание. Для обеспечения данных требований [22] считается эквивалентным [21].

8.5.4.4.3 Если иное не указано, то резервуары должны быть изготовлены следующим образом:

а) резервуары объемом 12 л (3 американских галлона) должны быть изготовлены с DN 150 (NPS 6) в соответствии с графиком труб 40;

б) резервуары объемом 20 л (5 американских галлонов) должны быть изготовлены с DN 200 (NPS 8) в соответствии с графиком труб 40.

Если резервуар конструируется из узлов системы трубопроводов, то может применяться [21], в котором устанавливается конструкция резервуара, адекватная всасывающему и напорному трубопроводу насоса. Резервуары, как сосуды под давлением, должны соответствовать [8] или [9], раздел 1.

Примечание. Для обеспечения данных технических требований [22] приравнивается к [21].

8.5.4.4.4. Каждый резервуар должен иметь заводскую табличку, содержащую значение максимально допустимого рабочего давления, давления гидравлических испытаний на герметичность, минимальной и максимальной допустимой температур.

8.5.4.4.5. Если иное не указано, то указатель уровня затворной/буферной жидкости резервуара должен быть приварен так, что его нижняя сигнальная точка должна располагаться на расстоянии менее 75 мм (3 дюйма) самого низкого уровня NLL и на 25 мм (1 дюйм) выше наибольшей сигнальной точки самого высокого уровня. Необходимо постоянно следить за нормальным уровнем среды.

8.5.4.4.6. Если иное не указано, то резервуар затворной/буферной жидкости, его элементы и система трубопровода должны быть изготовлены из нержавеющей стали AISI 316L (03X17H14M3).

8.5.4.4.7. Изготовитель/поставщик уплотнения должен подтвердить, что температура в выпускном отверстии вентиляционной системы резервуара не должна быть выше температуры, определяющей переход в пластичное состояние материалов конструкции. При определении расчетной температуры составных частей оборудования необходимо учесть воздействие температуры затворной/буферной жидкости и ее понижение за счет утечки через выпускное отверстие.

8.5.4.4.8. Если иное не указано, то трубы, соединяющие резервуар затворной/буферной жидкости с торцовым уплотнением, должны быть изготовлены из аустенитной нержавеющей стали в соответствии с таблицей 4 и отвечать данным:

а) 12 мм (1/2 дюйма) — для вала диаметром не более 60 мм (2,5 дюйма);

б) 18 мм (3/4 дюйма) — для вала диаметром более 60 мм (2,5 дюйма), что на практике выгодно.

\cdot 8.5.4.4.9. Если иное не указано, то трубы из аустенитной нержавеющей стали (график 80) должны быть установлены в соответствии с таблицей 4 и отвечать данным:

а) 12 мм (1/2 дюйма) — для вала с диаметром не более 60 мм (2,5 дюйма);

б) 18 мм (3/4 дюйма) — для вала с диаметром более 60 мм (2,5 дюйма), что практически выгодно.

8.5.4.4.10. Если иное не указано, то все соединения резервуара должны быть резьбовые.

8.5.4.5. Если иное не указано, то резервуар затворной/буферной жидкости должен быть оборудован охлаждающим змеевиком.

а) Критерии, определяющие тепловые расчеты размеров охлаждающего змеевика, должны быть определены изготовителем/поставщиком уплотнения. Это описано в 8.4.1. Изготовитель/поставщик уплотнения должен подтвердить, что охлаждающий змеевик резервуара устойчив к тепловому воздействию, определенному в справочных листах. Изготовитель/поставщик уплотнения должен учесть некоторые факторы при выборе минимально-необходимого размера охлаждающего змеевика: (например, змеевики стандартного размера определяются длиной резервуара) внутреннее устройство циркуляции или скорость потока циркуляционного насоса, использование термосифона, охлаждение жидкости и характеристики затворной/буферной жидкости.

б) Необходимо учесть другие охлаждающие среды и условия окружающей среды, так иногда нельзя использовать воду из-за большой вероятности ее замораживания или плохого качества и склонности к образованию накипи.

в) Змеевик должен быть установлен внутри резервуара так, чтобы его верхняя часть была ниже входного патрубка, расположенного на дне. Охлаждающаяся жидкость должна проходить по трубе.

г) Трубы должны быть изготовлены из аустенитной нержавеющей стали. Диаметр труб не менее 12 мм (1/2 дюйма), при толщине стенки не менее 1,6 мм (0,065 дюйма). Трубы внутри резервуара должны быть цельнотянутые, использование фитингов недопустимо.

д) Входные и выходные штуцеры охлаждающей воды резервуаров, оборудованных змеевиками во время технологического простоя, должны быть заглушены в соответствии с 6.1.2.18.

е) Устройство охлаждающего змеевика должно позволять проводить его полную осушку.

8.5.5. Критерии подбора затворной/буферной жидкости

8.5.5.1. Заказчик/потребитель должен определить в справочных листах характеристики затворной/буферной жидкости, в соответствии с Приложением А, лист 10 из рекомендуемой процедуры подбора.

\cdot 8.5.5.2. Если иное не указано, то изготовитель/поставщик уплотнения и/или насоса должен учесть подбор необходимой затворной/буферной жидкости заказчиком/потребителем.

8.6. Устройства циркуляции промывочной жидкости уплотнения и затворной/буферной жидкости

8.6.1. Общие положения

\cdot В сдвоенных жидкостных уплотнениях или одинарном уплотнении, показанном на рисунке 23, внутреннее устройство циркуляции, внешний циркуляционный насос или система перекачки жидкости из внешнего источника гарантирует циркуляцию затворной/буферной жидкости или промывочной жидкости в уплотнении. Заказчик/потребитель определяет вид устройства циркуляции.

8.6.2. Внутреннее устройство циркуляции

8.6.2.1. Внутреннее устройство циркуляции должно обеспечить определенную скорость потока указанной затворной/буферной жидкости во время запуска эксплуатации и за счет вспомогательных компонентов и условий монтажа. Это изображено на рисунках Ж.29 и Ж.30. Данные условия необходимо учитывать при скоростях насоса не более 1800 об/мин, а также насосов, оборудованных вариаторами.

\cdot 8.6.2.2. Для категории 3 или если согласовано, изготовитель/поставщик уплотнения должен обеспечить напорную рабочую характеристику внутреннего устройства циркуляции, основанную на результатах эксплуатационного испытания.

8.6.2.3. Радиальный зазор между вращающимся элементом устройства циркуляции и неподвижным узлом камеры уплотнения цилиндра или оболочкой цилиндра должен быть не менее 1,5 мм (1/16 дюйма).

8.6.2.4. В конструкциях торцовых уплотнений с внутренним устройством циркуляции входные и выходные порты, подающие или возвращающие затворную/буферную жидкость, должны быть совмещены.

8.6.3. Наружный циркуляционный насос

\cdot 8.6.3.1. Для создания необходимой скорости потока и расхода жидкости требуется оснастить оборудование внешним циркуляционным насосом (принудительная циркуляция), если иное не указано или если нет внутреннего устройства циркуляции. Подбор циркуляционного насоса должен быть согласован с заказчиком/потребителем и изготовителем/поставщиком уплотнения.

Необходимо контролировать работу устройства блокировки, находящееся между циркуляционным насосом и основным насосом, так как выход из строя циркуляционного насоса может привести к отказу работы торцового уплотнения в основном насосе.

8.6.3.2. Электрооборудование должно быть выбрано в соответствии с [42] или [43]. Статьи 500 — 502 определяют классы опасных областей.

8.6.4. Внешние системы промывки уплотнения

\cdot 8.6.4.1. Если будет выбрана внешняя система промывки уплотнения, показанная на рисунках Ж.11 и Ж.18, то потребитель/заказчик должен определить необходимые характеристики жидкости. Изготовитель/поставщик уплотнения должен выбрать требуемые объем, давление и температуру.

\cdot 8.6.4.2. Если иное не указано, то изготовитель/поставщик уплотнения и/или насоса должен учесть выбор потребителя/заказчика, связанный с внешней системой подачи промывочной жидкости.

Примечание. Неправильный подбор системы подачи промывочной жидкости или потока промывочной жидкости негативно влияют на рабочие характеристики насоса.

8.6.5. Резервуар для сбора конденсата

8.6.5.1. Если оборудование обеспечено системой сбора конденсата, то она должна соответствовать 8.6.5.2 - 8.6.5.7 (рисунок Ж.25).

8.6.5.2 Резервуар для сбора конденсата:

а) должен иметь диаметр не менее 200 мм (8 дюймов) и объем не менее 12 л (3 американских галлона) и должен быть изготовлен из углеродистой стали (график 40), должен обладать объемом минимум в соответствии с 8.5.4.4.2, 8.5.4.4.4 и таблицей 4. Если насосы изготовлены не из углеродистой стали, то резервуары должны быть из того же материала, что и корпус насоса, и обладать необходимой коррозийной стойкостью и определенными механическими характеристиками;

б) должен иметь по крайней мере одну фланцевую торцевую крышку для внутреннего доступа при техническом обслуживании;

в) должен быть оснащен указателем уровня, установленным на фланцевой торцевой крышке;

г) должен иметь сливной патрубок (минимум 3/4 NPT), который ограничивается шаровым краном;

д) должен обладать системой вентиляции (минимум 1/2 NPT), соединяющейся с системой трубопроводов, снабженной мембранным переключателем обнаружения утечки, манометром и выпускным отверстием.

\cdot 8.6.5.3. Если иное не указано, то необходимо обеспечить оборудование переключателем высокого уровня.

\cdot 8.6.5.4. Если иное не указано, то тестовое соединение должно быть установлено для введения азота, которым установлено для введения азота, которым проверяют герметичность уплотнения и/или проводят очистку коллектора.

8.6.5.5. Заказчик/потребитель должен обеспечить выполнение любых других дополнительных требований по осушке.

8.6.5.6. Резервуар для сбора конденсата и его комплектующие являются оборудованием, работающим под давлением. Его гидравлические испытания должны проводиться в соответствии с 10.3.2.

8.6.5.7. Минимальный уклон трубы от фланца корпуса до коллектора должен равняться 42 мм/м (1/2 дюйм/фут). Минимальный размер трубы должен равняться DN 15 (NPS 1/2).

\cdot 8.6.5.8. Если утечка затвердевает при воздействии температуры окружающей среды, то коллекторные линии необходимо изолировать и разогреть. Если иное не указано, то заказчик/потребитель должен указать тип и спецификацию для контроля процесса нагревания.

8.6.6. Системы подачи барьерной/буферной среды

8.6.6.1. Если определена необходимость наличия системы подачи буферного/барьерного газа, то заказчик/потребитель и изготовитель/поставщик торцовых уплотнений должны определить контрольно-измерительные требования и общую конфигурацию оборудования.

8.6.6.2. Изготовитель/поставщик должен обеспечить работу систем подачи барьерного/буферного газа. В состав такой системы входят: регулятор давления, коалесцирующий фильтр, расходомер, обратный клапан, входные и выходные запорные клапаны, датчик низкого давления и манометр (рисунок Ж.31).

8.6.6.3. Регулятор давления, манометр и датчик должны быть подобраны таким образом, чтобы нормальное рабочее давление находилось в середине третьей части общего диапазона. Минимальное и максимальное рабочее давление должно быть в пределах диапазона измерений.

8.6.6.4. Коалесцирующий фильтр со сменным картриджем должен иметь клапан слива и индикатор уровня жидкости. Изготовитель/поставщик коалесцирующего фильтра должен обеспечить эффективность очистки 98,7% при удалении частиц диаметром не более 3 мкм.

Необходимо, чтобы подаваемый газ был тщательно отфильтрован, так как каналы уплотняющей поверхности могут заблокироваться, что приведет к уменьшению ее способности разделения и очистки. Результатом является быстрый износ оборудования.

\cdot 8.6.6.5. Если не указано иное, то между расходомером и обратным клапаном должен быть установлен датчик интенсивности потока в соответствии с рисунками Ж.23 и Ж.24.

9. Контрольно-измерительная аппаратура

9.1. Общие положения

9.1.1. Контрольно-измерительная аппаратура и ее монтаж должны соответствовать настоящему стандарту, если иное не указано.

9.1.2. Средства контроля и контрольно-измерительная аппаратура должны быть спроектированы в соответствии с требованиями внешнего монтажа и [44] обозначение IP 56 или [45] оболочкой тип 4.

9.1.3. Средства контроля и контрольно-измерительная аппаратура должны быть изготовлены из материалов, соответствующих требованиям окружающей среды и жидкостям/газам, с которыми они будут контактировать. Особое внимание должно уделяться контрольно-измерительным приборам (датчики уровня и переключатели, контактирующие с рабочей средой насоса и с затворной/буферной жидкости (при наличии)).

\cdot 9.1.4. Контрольно-измерительная аппаратура и средства контроля должны быть спроектированы с учетом области применения и классификации (класс, группа и участок или зона).

9.1.5. Все средства контроля и контрольно-измерительные приборы должны быть легкодоступны при проведении испытаний, настройки и технического обслуживания, а также располагаться в видимости операторов.

9.2. Термоиндикаторные датчики

9.2.1. Циферблатные температурные датчики должны быть устойчивы к коррозии и другим неблагоприятным условиям работ. Датчики должны быть биметаллическими или наполненными жидкостью и иметь при необходимости жесткий стержень, необходимый для монтажа при необходимости. Нельзя использовать термометры, заполненные ртутью. Черная шкала на белом фоне — стандартный вид измерительного прибора.

9.2.2. Циферблатные температурные датчики должны быть установлены в секциях труб или упругих трубок по согласованию.

Вспомогательным оборудованием может быть либо трубопровод, либо упругие трубки. Заказчик/потребитель должен указать, где именно необходимо разместить измерительные приборы: в упругих трубах или в трубопроводе.

9.2.3. Сенсорные элементы температурных датчиков должны находиться в жидкой среде на глубине, указанной производителем датчиков.

9.2.4. Температурные датчики, установленные на упругой трубке, должны быть в диаметре не менее 38 мм (1,5 дюйма) с длиной стержня — не меньше 50 мм (2 дюйма). Диаметр других датчиков должен быть менее 90 мм (3,5 дюйма), а длина стержня — не меньше 75 мм (3 дюйма).

Примечание. Иногда используют датчик диаметром 90 мм (3,5 дюйма) вместо стандартного 125 мм (5 дюймов) из-за малого размера трубы, используемой в уплотнительных системах.

9.3. Измерительные каналы термопар

Температурные датчики, контактирующие с пожароопасными, токсичными жидкостями или с жидкостями, находящимися в нагнетательных линиях, должны быть обеспечены отдельным резьбовым измерительным каналом термопар, изготовленным из аустенитной нержавеющей стали или из другого материала, совместимого с жидкостью, как определено изготовителем. Диаметр измерительных каналов термопары, установленной в трубопроводе, должен быть не меньше DN 15 (NPS 1/2).

Измерительные каналы термопары, использующиеся в упругом трубопроводе, должны быть одобрены заказчиком. Конструкции измерительных каналов термопары и их установка не должны ограничивать поток жидкости.

9.4. Манометры

9.4.1 Выбор манометров должен соответствовать [46].

Примечание. В соответствии с вышеизложенным [47] считается эквивалентным [46].

9.4.2. Манометры (не считая встроенных воздушных манометров) должны быть оборудованы трубчатой пружиной из нержавеющей стали AISI 316 (03X17Н14M3) или из любого другого материала, совместимого с рабочей средой, механизмами из нержавеющей стали и соединениями с лысками под ключ из легированной стали 1/2 NPT.

Диаметр циферблатов измерительных приборов, установленных на упругих трубопроводах, должен быть равен 64 мм (2,5 дюйма). А диаметр циферблатов, установленных на трубопроводах другого вида, должен быть в диапазоне от 114 мм (4,5 дюйма) до 152 мм (6 дюймов), если измеряемое давление выше 5,5 МПа ((55 бар) (800 фунт/psi)).

Черная шкала на белом фоне — стандартный вариант измерительного прибора. Диапазоны измерений выбираются исходя из того, что нормальное рабочее давление приходится на середину измеренного диапазона. Максимальное показание шкалы не должно быть меньше соответствующих показателей предохранительного клапана плюс 10%. Каждый манометр должен быть снабжен циферблатным вкладышем или устройством обратного выброса, спроектированным для уменьшения избыточного давления.

\cdot 9.4.3. Необходимо обеспечить оборудование маслонагнетательными манометрами, если иное не указано.

9.5. Переключатели

9.5.1. Аварийные, разделяющие и контрольные переключатели

9.5.1.1. Каждый аварийный, разделяющий и контрольный переключатели должны находиться в отдельном корпусе, расположенном так, чтобы облегчить проведение испытаний и технического обслуживания. Если иное не указано, необходимо использовать двухпозиционные, двухходовые переключатели со следующими характеристиками: 5 А при работе переменного тока 120 В или 1/2 А при работе постоянного тока 120 В (в соответствии с классификацией опасности производственных помещений и применением электроэнергии в этих помещениях). Нельзя использовать ртутные переключатели.

9.5.1.2. Если иное не указано, то должны быть электрические переключатели, которые открывают (обесточивают) цепи аварийной сигнализации и замыкают (подают напряжение) при включении ее.

9.5.1.3. Установку аварийных и разделяющих переключателей нельзя осуществлять снаружи корпуса. Аварийные и разделяющие переключатели должны быть расположены так, чтобы возможно было провести испытания цепи контроля, подключая действующий элемент без вмешательства в работу оборудования. Если на стенде изготовителя/поставщика находятся разделяющие байпасные линии, то они должны обеспечить стенд лампочкой-индикатором для определения включенного байпасного режима. Если иное не указано, то переключатели должны быть снабжены устройством с ключом или другим подходящим средством для обеспечения проведения испытаний без отключения установки.

9.5.1.4. Если иное не указано и не требуется в соответствии с 8.1.12, то датчик давления должен быть изготовлен из аустенитной нержавеющей стали. Аварийная сигнализация низкого давления, которая активизируется при понижении давления, должна быть оборудована спускным клапаном или вентиляционным патрубком для контролируемого сброса давления, так чтобы оператор мог определить аварийное давление на подсоединенном манометре. Аварийная сигнализация высокого давления, которая активизируется при повышении давления, должна быть оборудована системой клапанов с измерительными устройствами и портативным испытательным насосом для повышения давления.

9.5.1.5. Все переключатели, реагирующие на одни и те же параметры, должны иметь переустанавливаемые диапазоны, такие что при переустановке одного переключателя не были бы активированы другие.

Примечание. У датчика уровня может быть достаточно широкая мертвая зона активации других переключателей при переустановке (работа с небольшими объемами, соединенными с резервуарами сдвоенных уплотнений).

9.5.2. Датчики давления

9.5.2.1. Датчики давления должны иметь защиту от максимального превышения давления из допустимого диапазона измерений. Датчики, работающие в условиях вакуума, должны также иметь необходимую защиту.

9.5.2.2. Если из-за свойств перекачиваемой рабочей среды невозможно использовать альтернативные материалы, определенные изготовителем, то контрольно-измерительная система и оборудование, работающее под давлением, должны быть изготовлены из AISI 316 (03X17H14M3) нержавеющей стали. Датчики давления необходимо оборудовать сильфоном и диафрагмой, если иное не указано. Соединения входного давления должны равняться 1/2 NPT. Соединения сигналов, передаваемых по воздуху, должны равняться 1/4 NPT.

\cdot 9.5.2.3. Если иное не указано, то оборудование должно быть обеспечено преобразователями давления.

9.5.3. Датчики уровня

9.5.3.1. В соответствии со справочными листами датчики уровня должны быть гидростатическими, конденсаторными или ультразвуковыми, если не определено другое.

\cdot 9.5.3.2. Необходимо установить датчики уровня, если иное не указано.

9.5.4. Переключатели потоков

Переключатели потоков, обеспечивающие работу барьерных/буферных газовых систем, должны быть встроенными, приводиться в действие механически и реагировать на движение газа, независимо от давления в системе.

9.6. Индикаторы уровня

9.6.1. Стандартный сменный индикатор уровня должен быть расположен на приварной панели.

\cdot 9.6.2. Если требуется внешний монтаж, то сменный индикатор может быть установлен вместо стандартной приварной панели.

9.7. Контрольно-измерительная аппаратура потока

9.7.1. Индикаторы расхода потока

Индикатор расхода потока иллюминаторного типа должен иметь стальной корпус. Для обеспечения контроля расхода потока каждый индикатор расхода потока устанавливается в соответствии с инструкциями изготовителя/поставщика. Диаметр иллюминатора (окна) должен быть равен половине внутреннего диаметра трубопровода. Индикатор расхода потока должен четко показывать минимальный расход.

9.7.2. Расходомеры

Расходомер должен быть с бронированными ротаметрами или конструкциями с внутренним магнитным поплавком в соответствии со следующим рекомендациями:

а) ротаметры должны быть установлены в вертикальном положении и соединены трубами в соответствии с требованиями поставщика;

б) мощность ротаметра выбирается исходя из нормального расхода, который приходится на середину одной третьей части шкалы;

в) на выходе измерительного прибора должен быть установлен запорный клапан для предотвращения обратного потока;

г) расходомеры со стеклянной трубкой используются только для воздуха и инертного газа при температуре не более 60 °C (140 °F) и манометрическом давлении менее 0,7 МПа ((7 бар) (100 фунт/psi)).

9.7.3. Преобразователь сигнала расхода

\cdot Если указано, то оборудование должно быть снабжено преобразователем сигнала расхода.

9.8. Предохранительные клапаны

9.8.1. Если иное не указано, то изготовитель/поставщик должен установить предохранительные клапаны на оборудовании, трубах или упругом трубопроводе. Другие предохранительные клапаны должны быть установлены заказчиком/потребителем. Предохранительные клапаны для производственного оборудования должны отвечать требованиям, указанным в [48], часть I и часть II, и в [49]. Изготовитель/поставщик должен определить размер и допустимое давление для всех предохранительных клапанов. В справочном листе изготовителя/поставщика должны быть перечислены все предохранительные клапаны и четко указано, какие из них устанавливает изготовитель/поставщик. При установке и настройке предохранительных клапанов необходимо учесть все возможные типы отказа оборудования и конструкцию защитных систем трубопровода.

9.8.2. Если иное не указано, то предохранительные клапаны должны иметь стальные корпуса.

\cdot 9.8.3. Если указано, то предохранительные термоклапаны должны быть снабжены компонентами, которые могут блокироваться изолирующими клапанами.

9.9. Регуляторы

Регуляторы для газовых буферных и барьерных систем должны устанавливаться в соответствии со следующим:

а) Регуляторы должны быть автономны и приводимы в действие чувствительной пружиной, соединенной с датчиком давления.

б) Регуляторы должны быть спроектированы так, чтобы регулируемое давление воздействовало непосредственно на диафрагму через корпус клапана.

в) Регулирующее устройство должно быть обеспечено блокирующим механизмом, гарантирующим, что контрольная точка не сдвинется или не будет изменена по неосторожности.

г) Корпус регулятора должен быть сконструирован исходя из максимального изменения входного и выходного рабочего давления и температуры, на которое он рассчитан.

д) Для воздушной или азотосодержащей среды корпус регулятора должен быть из алюминиевых сплавов по согласованию с заказчиком/потребителем. Пружины и диафрагмы должны быть выполнены из стали или нержавеющей стали.

9.10. Усилители давления

Для увеличения давления поставляемого газа необходимо использовать усилитель давления газов.

10. Проверка, испытания и подготовка к транспортировке

10.1. Общие положения

10.1.1. Если указано иное, то у заказчика/потребителя должен быть свободный доступ на все предприятия изготовителя/поставщика и его субподрядчика, на которых изготавливается, проверяется и испытывается оборудование.

10.1.2. Изготовитель/поставщик должен уведомить о проверке и требованиях к испытаниям заказчика/потребителя.

10.1.3. Изготовитель/поставщик перед проведением любой проверки или испытания (по пожеланию заказчика/потребителя) должен предварительно уведомить заказчика/потребителя, что приемочные испытания необходимо проводить под наблюдением.

\cdot 10.₁.4. Заказчик/потребитель должен определить степень своего участия в проверке и испытаниях. Если не оговорено ранее, то изготовитель/поставщик должен минимум за 5 рабочих дней уведомить заказчика/потребителя обо всех осмотрах и испытаниях, которые проводятся в присутствии заказчика/потребителя.

10.1.5. Если не оговорено ранее, то заказчик/потребитель должен иметь доступ к программе контроля качества изготовителя/поставщика для обзора.

10.1.6. Оборудование для проведения проверок и испытаний должен предоставить изготовитель/поставщик.

\cdot 10.1.7. Если не оговорено ранее, то заказчик/потребитель, изготовитель/поставщик или обе стороны должны утвердить дату начала и окончания технического контроля, который проводится в соответствии с настоящим стандартом. Пример ведомости технического контроля приведен в Приложении И.

10.2. Технический осмотр

10.2.1. Части оборудования, работающие под давлением, не должны быть окрашены до тех пор, пока не закончена их проверка.

\cdot 10.2.2. В дополнение к требованиям 6.1.6.10 заказчик/потребитель может потребовать следующее:

а) части оборудования, которые подвергаются поверхностной и доскональной экспертизе;

б) такие типы обследования, как магнитопорошковый метод, капиллярная дефектоскопия, рентгенографический и ультразвуковой контроль.

10.2.3. Неразрушающий контроль (NDE) должен быть выполнен в соответствии с требованиями спецификации на материал. Альтернативные стандарты могут быть предложены продавцом или определены заказчиком/потребителем. Если заказчик/потребитель определяет необходимость использования дополнительных методов исследований сварочных швов и материалов, таких как рентгенографический, ультразвуковой, магнитопорошковый или капиллярной дефектоскопии, то критерии должны быть следующие:

а) Рентгенографические исследования необходимо проводить в соответствии с разделом V, статьями 2 и 22 стандарта ASME.

б) Стандартом, определяющим последовательность проведения радиографических исследований сварных швов, должен быть [9], раздел 1, UW-51 (для 100% радиографического контроля) и UW-52 (для точечного радиографического контроля). Стандартом на литье должен быть стандарт [9], раздел 1, приложение 7.

в) Ультразвуковой контроль необходимо проводить в соответствии с [50], статьи 5 и 23.

г) Стандартом, определяющим последовательность проведения ультразвуковых исследований сварных швов, должен быть [9], раздел 1, приложение 12. Стандартом на литье должен быть стандарт [9], раздел 1, приложение 7.

д) Магнитопорошковый метод контроля надо проводить в соответствии с [48], статьи 7 и 25.

е) Стандартом, определяющим последовательность проведения магнитопорошкового метода контроля сварных швов, должен быть [9], раздел 1, приложение 6. Стандартом на литье должен быть стандарт [9], раздел 1, приложение 7.

ж) Капиллярную дефектоскопию необходимо проводить в соответствии с [50], статьи 6 и 24.

и) Стандартом, определяющим последовательность проведения капиллярной дефектоскопии сварных конструкций, должен быть [9], раздел 1, приложение 8. Стандартом на литье должен быть стандарт [9], раздел 1, приложение 7.

к) Независимо от критериев, изложенных в перечислениях б), г), е) и и), в обязанность изготовителя/поставщика входит поверка расчетных ограничений оборудования, в случае необходимости применения более жестких требований. Дефекты, не соответствующие критериям перечислений б), г), е) и и), должны быть устранены, чтобы продукция соответствовала необходимому стандарту, как определено установленным методом контроля.

л) Во время сборки системы и перед испытанием каждый компонент (включая литые отверстия), трубопровод и вспомогательное оборудование должны быть обработаны химически или другим подходящим методом удаления посторонних материалов, продуктов коррозии и прокатной окалины.

\cdot м) Если не оговорено ранее, то необходимо проверить допустимые пределы твердости деталей, сварных швов и зон воздействия высоких температур. Методы, диапазоны, документация и протоколы (акты) испытаний должны быть согласованы заказчиком/потребителем и изготовителем/поставщиком.

10.3. Испытания

Последовательность работы при проведении испытаний уплотнений приведена на рисунке 27.

Рисунок 27. Последовательность действий при проведении испытаний

10.3.1. Квалификационные испытания

10.3.1.1 Цель

10.3.1.1.1. Каждое уплотнение или система уплотнений должны быть испытаны изготовителем/поставщиком перед продажей для гарантирования их высокой надежности в соответствии с требованиями настоящего стандарта. Квалификационный тест не является приемочным испытанием. Цель состоит в проверке соответствия общей конструкции уплотнения, а не отдельных его частей уплотнения требованиям 10.3.1.3.

Примечание. Квалификационный тест проводят для предоставления заказчику/потребителю доказательств надежной работы уплотнений в различных средах.

\cdot 10.3.1.1.2. Если не оговорено ранее, то необходимо провести дополнительную проверку по взаимному соглашению изготовителя/поставщика и заказчика/потребителя. Заказчик/потребитель может установить необходимые условия испытаний, отличающиеся от условий стандартного квалификационного испытания.

10.3.1.2 Описания испытаний

10.3.1.2.1. Уплотнения должны тестироваться на определенной установке изготовителем/поставщиком уплотнений в соответствии с 10.3.1.2.2 - 10.3.1.2.12 и 10.3.1.3.

10.3.1.2.2. Уплотнения категории 3 должны тестироваться при использовании образцов той же конфигурации, типа, конструкции и материалов, которые применяются в конструкциях уплотнений, отгружаемых с предприятия.

10.3.1.2.3. Уплотнения категорий 1 и 2 должны тестироваться при использовании образцов той же конфигурации, типа, конструкции и материалов, которые применяются в конструкциях уплотнений, отгружаемых с предприятия. Проводить дополнительные испытания нецелесообразно, если уплотняющее кольцо и ответное кольцо взаимозаменяемы с подобным образом ориентированным уплотнением категории 3, которое уже испытано в той же самой конфигурации.

Примечание. Данный подход сокращает количество проведенных испытаний и стимулирует разделение комплектующих деталей уплотнения на категории.

10.3.1.2.4. Материалы торцевого уплотнения (тип, марка и поставщик) для конкретного применения тестируются типовой испытательной средой для данного торцевого уплотнения или уплотнений категорий 1, 2 или 3.

Примечание. Данный критерий сокращает испытания и гарантирует, что все комбинации материала, из которого делают торцевые уплотнения, протестированы типовой испытательной средой.

10.3.1.2.5. Уплотнения должны тестироваться четырьмя различными испытательными средами, которые являются моделями рабочих жидкостей, указанных в трех группах применения, рекомендуемой процедуры выбора уплотнения, приведенной в Приложении А. Испытательные среды: вода, пропан, 20% раствор Na(OH) и минеральное масло. Минеральное масло — белое минеральное масло обычного состава, стабильно работающее при температурах до 315 °C (600 °F). Таблица 7 определяет выбор испытательной жидкости в зависимости от применения.

Примечание. Выбранные испытательные среды моделируют поведение жидкостей, указанных в рекомендуемой процедуре выбора уплотнения в соответствии с Приложением А. Свойства испытательных жидкостей аналогичны свойствам жидкостей, представленных в группах применения (например, вязкость, коррозионная стойкость, кристаллизация, давление насыщенного пара, содержат или не содержат углеводороды). Испытательные жидкости должны быть легкодоступны и безопасны для проведения испытаний в лабораторных условиях.

Таблица 7

Таблица выбора испытательной жидкости в зависимости от применения

10.3.1.2.6. Каждое квалификационное испытание для определенной испытательной жидкости должно проходить в три этапа, изображенных на рисунках 28 - 32:

а) Динамический этап: жидкость должна тестироваться при постоянной температуре, давлении и скорости (базисная точка).

б) Статический этап: жидкость должна тестироваться при скорости 0 об/мин, при той же температуре и давлении, как и на динамическом этапе.

в) Циклический этап: жидкость должна тестироваться при различных температурах и давлениях (включая процессы запуска и остановки). Для воспламеняемых углеводородов циклический этап испытаний включает процессы испарения и конденсации.

Примечание. Данные этапы выбраны для определения типов уплотнений в рабочих пределах (температуры и давления), определенных для каждой группы применения. На рисунках 28 - 32 представлены графические зависимости рабочих параметров испытаний для всех трех этапов и для каждой испытательной жидкости. Выбранные этапы испытаний моделируют реальные эксплуатационные режимы насоса, такие как нормальная работа, сбой, режим ожидания и запуск/остановка.

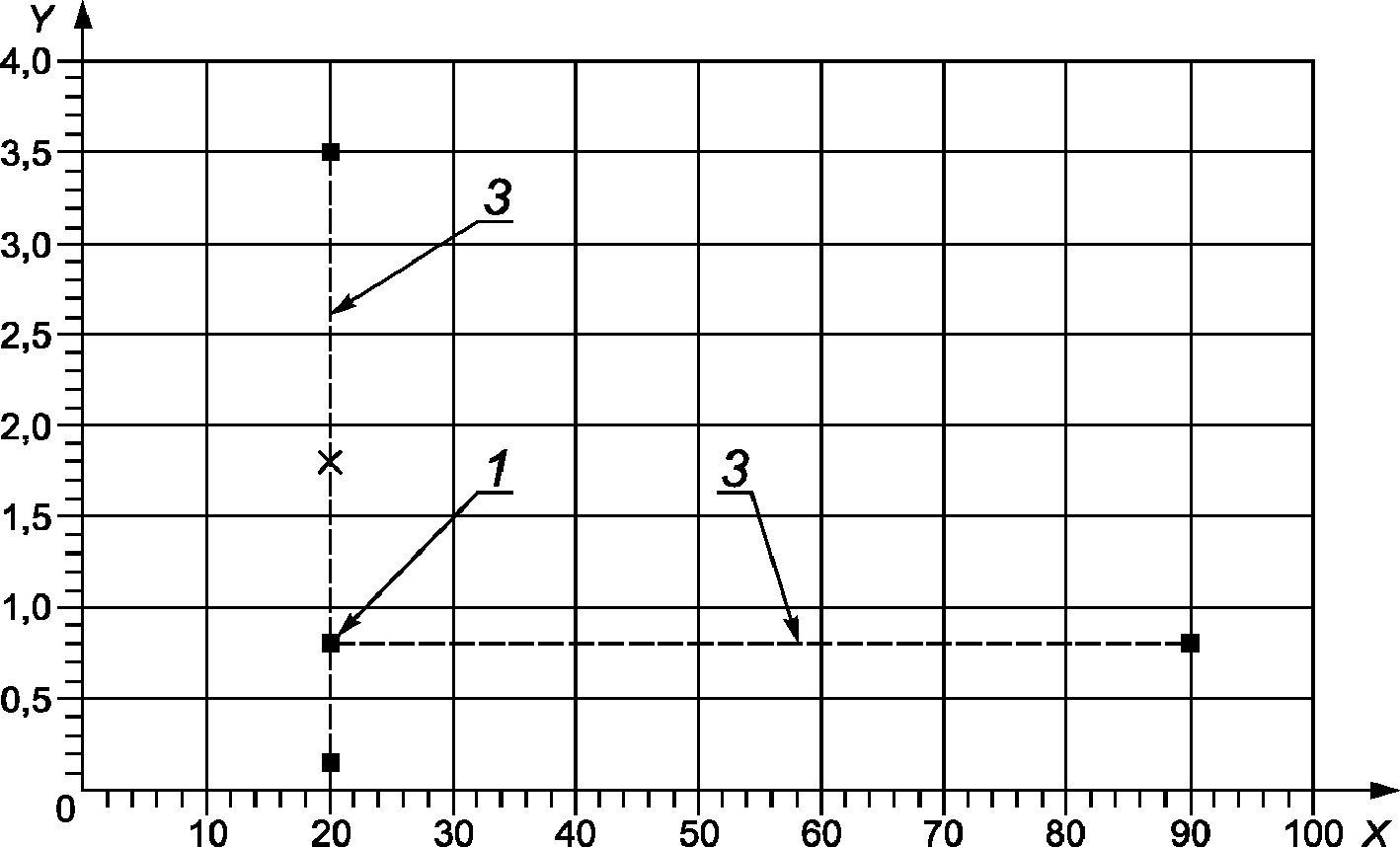

X — температура (°C); Y — абсолютное давление (МПа); 1 — условия базисной точки; 2 — цикл температуры; 3 — цикл давления; 4 — жидкая фаза; 5 — парообразная фаза

Рисунок 28. Параметры испытаний воды

X — температура (°C); Y — абсолютное давление (МПа); 1 — условия базисной точки; 2 — цикл давления; 3 — жидкая фаза; 4 — парообразная фаза

Рисунок 29. Параметры испытаний пропана

X — температура (°C); Y — абсолютное давление (МПа); 1 — условия базисной точки; 2 — цикл температуры; 3 — цикл давления

Рисунок 30. Параметры испытаний щелочи (NaOH)

X — температура (°C); Y — абсолютное давление (МПа); 1 — условия базисной точки; 2 — цикл температуры; 3 — цикл давления

Рисунок 31. Параметры испытаний минерального масла при воздействии температур от минус 7 °C (20 °F) до 150 °C (300 °F)

X — температура (°C); Y — абсолютное давление (МПа); 1 — условия базисной точки; 2 — цикл температуры; 3 — цикл давления

Рисунок 32. Параметры испытаний минерального масла при воздействии температур от 150 °C (300 °F) до 260 °C (500 °F)

10.3.1.2.7. Для каждого типа уплотнения и испытательной среды номинальные диаметры уплотнений должны равняться 50 мм (2 дюйма) — 75 мм (3 дюйма) и 100 мм (4 дюйма) — 127 мм (5 дюймов). Для уплотнений, на которые не распространяется настоящий стандарт, необходимо проводить дополнительные квалификационные испытания.

Примечание. Большинство методов применения уплотнений описаны в настоящем стандарте. Считается, что тестирование уплотнений данных размеров соответствует указанному диапазону размеров. Рабочий режим уплотнений, размер которых находится в пределах испытательных, должен быть точно такой же, как рабочий режим уплотнений испытательных размеров.

10.3.1.2.8. Для уплотнений конфигурации 1 демонстрация рабочего режима уплотнения приводится в 10.3.1.3.

10.3.1.2.9 Для уплотнений конфигурации 2 при использовании буферных жидкостей (2CW-CW):

а) демонстрация рабочего режима внутреннего уплотнения без наружного уплотнения и с буферной жидкостью проводится в соответствии с 10.3.1.3;

б) демонстрация рабочего режима уплотнения конфигурации с наружным уплотнением и с буферной жидкостью проводится в соответствии с 10.3.1.3.

10.3.1.2.10. В уплотнениях конфигурации 2 используют резервное уплотнение с продувкой или без продувки буферным газом (2CW-CS, 2NC-CS):

а) только для конфигураций с контактными внутренними уплотнениями (2CW-CS); демонстрация рабочего режима внутреннего уплотнения без наружного уплотнения и продувки буферным газом проводится в соответствии с 10.3.1.3;

б) демонстрация рабочих режимов конфигурации с внутренним уплотнением и наружным уплотнением, но без процедуры продувки буферным газом проводится 10.3.1.3;

в) после завершения шага б) проводится демонстрация рабочего режима резервного уплотнения в соответствии с 10.3.1.3.5.

10.3.1.2.11 В уплотнениях конфигурации 3 используют затворные жидкости (3CW-FB, 3CW-FF, 3CW-BB):

а) демонстрация рабочего режима внутреннего уплотнения без наружного уплотнения и с затворной жидкостью проводится в соответствии с 10.3.1.3;

б) демонстрация рабочего режима конфигурации с наружным уплотнением и с затворной жидкостью проводится в соответствии с 10.3.1.3.

10.3.1.2.12 Для уплотнений конфигурации 3 используется барьерный газ (3NC-BB, 3NC-FF, 3NC-FB):

а) при проведении квалификационных испытаний используется барьерный газ — азот;

б) демонстрация рабочего режима конфигурации проводится в соответствии с 10.3.1.3;

в) демонстрация рабочего режима конфигурации при переменном давлении барьерного газа проводится в соответствии с 10.3.1.3.6.

10.3.1.3 Процедура испытаний

10.3.1.3.1. Последовательность испытаний должна соответствовать 10.3.1.3.2 - 10.3.1.3.11 и рисунку 33. Испытание должно состоять из следующих этапов: динамического, статического и циклического. Эти три этапа должны проводиться последовательно, без разборки уплотнения на составные части.

10.3.1.3.2. Динамический этап квалификационных испытаний: длительность этапа не менее 100 ч при 600 об/мин, базисные точки определяются по таблице 8.

Таблица 8

Параметры квалификационных испытаний уплотнения

10.3.1.3.3. Статический этап квалификационных испытаний: длительность этапа не менее 4 ч при 0 об/мин, базисные точки определяются по таблице 8. Вращение вала в течение данного этапа не допускается.

10.3.1.3.4. Циклический этап квалификационных испытаний проводится при температурах и давлениях, определенных таблицей 8. Этот этап выполняется следующим образом:

а) уплотнение работает при 3600 об/мин, условиях давления и температуры базисных точек до установления равновесия;

б) испарение жидкости из камеры уплотнения или понижение избыточного давления невоспламеняемых жидкостей до 0 МПа (0 бар) (0 фунт/psi) (повышение давления при проведении испытаний с масляной средой). Далее необходимо провести повторную установку базисного давления;

в) понижение температуры жидкости в камере уплотнения до минимальной температуры циклического этапа (в соответствии с таблицей 8). Далее необходимо провести повторную установку базовых условий;

г) повышение температуры в камере уплотнения до максимальной температуры циклического этапа (в соответствии с таблицей 8). Далее необходимо провести повторную установку базовых условий. При проведении испытаний с минеральным маслом необходимо повысить давление жидкости в камере уплотнения до максимального давления циклического этапа квалификационных испытаний после достижения условий базисной точки (в соответствии с таблицей 8);

д) при необходимости, отключить процесс подачи промывочной жидкости в уплотнение на 1 мин;

е) остановить проведение испытаний (0 об/мин) как минимум на 10 мин;

ж) установить условия базисной точки и работать при 3600 об/мин;

и) повторить шаги б) - и) еще три раза;

к) повторить шаги б) - е);

л) восстановить подачу промывочной жидкости для достижения условий равновесия испытываемого уплотнения (включая выбросы углеводородов) при условиях базисной точки;

м) остановить испытания (0 об/мин). Поддерживать условия базисной точки еще, по крайней мере, 10 мин.

10.3.1.3.5. Необходимо провести испытания конфигурации 2 сухих контактных уплотнений без разбора внутреннего уплотнения дополнительно к требованиям 10.3.1.2.10. Условия базисной точки определяются в соответствии с рисунком 34, следующим образом:

а) Непрерывной работой оборудования при 3600 об/мин при нагнетании газа (пропана) в течение 100 ч под избыточным давлением 0,07 МПа ((0,7 бар) (10 фунт/psi)) и температуре подачи 20 °C (68 °F) — 40 °C (104 °F). Выбросы необходимо измерить [6].

б) После завершения шага а) на уплотнение необходимо воздействовать избыточным давлением азота или воздуха и провести испытания в соответствии с процедурой тестирования воздухом по 10.3.4. Перепад давления может превышать требования 10.3.4, но должен регистрироваться каждую минуту. При проведении этого испытания вращение вала недопустимо.

в) После завершения этапа б) необходимо заполнить герметичный корпус уплотнения дизельной жидкостью, которая находится при температуре 20 °C — 40 °C (68 °F и 104 °F), и поддерживать уровень давления 0,28 МПа (2,8 бар) (40 фунт/psi). Далее процедура повторяется, так оборудование должно проработать в течение 100 часов при 3600 об/мин. Необходимо регистрировать скорость утечки.

г) После завершения этапа в) необходимо в течение не менее 4 часов провести статическое испытание уплотнения с дизельным топливом, по крайней мере, при 0 об/мин (после необходимо остановить работу уплотнения), под избыточным давлением 1,7 МПа ((17 бар) (246 фунт/psi)). Вращение вала недопустимо при проведении статического испытания. Необходимо также регистрировать скорость утечки.

Примечание. При проведении квалификационных испытаний уплотнения конфигурации 2 герметичность внутреннего уплотнения должна быть обеспечена при воздействии низкого давления и паров/жидкостей. Манометрическое давление 0,28 МПа ((2,8 бар) (40 фунт/psi)) считается максимальным допустимым давлением.

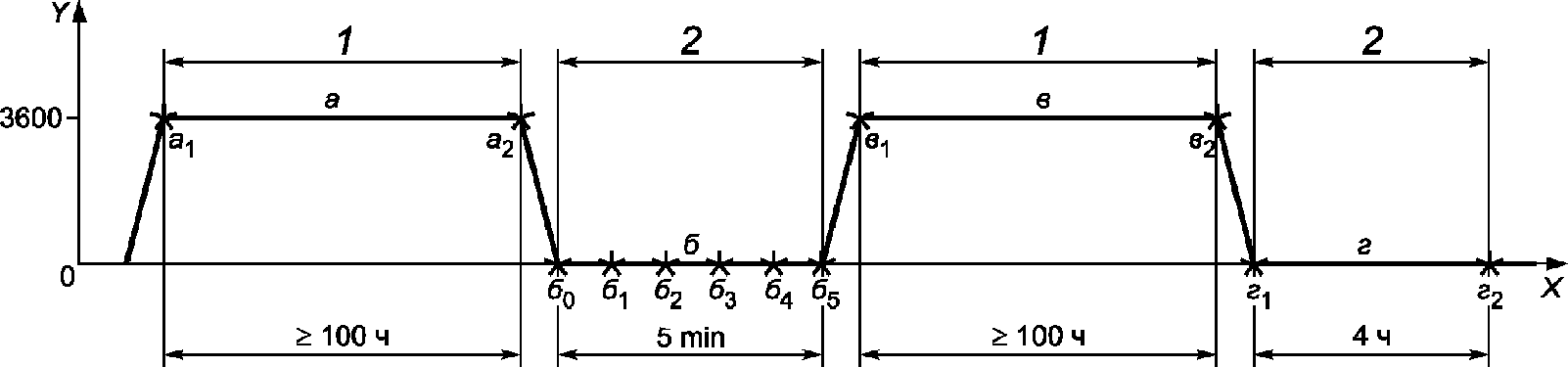

X — время; Y — скорость (об/мин); 1 — фаза динамической проверки; 2 — фаза статической проверки

Примечание 1. Цикл испытаний определен 10.3.1.3.5.

Примечание 2. Звездочками указаны отрезки, измеряющие время и точку замера, в соответствии с 10.3.1.3.5 и Приложением И.

а) Избыточное давление пропана равняется 0,07 МПа ((0,7 бар) (10 фунт/psi)).

б) Избыточное давление азота равняется 0,17 МПа ((1,7 бар) (25 фунт/psi)).

в) Избыточное давление дизельной жидкости равняется 0,28 МПа ((2,8 бар) (40 фунт/psi)).

г) Избыточное давление дизельной жидкости равняется 1,7 МПа ((17 бар) (250 фунт/psi)).

10.3.1.3.6. В уплотнениях конфигурации 3 используют барьерный газ, проверка рабочего режима конфигурации 3 при воздействии переменного давления барьерного газа должна проводиться в соответствии с рисунком 35:

а) Давления барьерного газа должно быть равно нулю в течение не менее 1 часа (статическое испытание).

б) Восстановление давления барьерного газа, повторный запуск и работа оборудования до установления равновесия; регистрация любых утечек и расхода барьерного газа.

в) Во время рабочего режима уплотнения необходимо приостановить подачу барьерного газа к уплотнению на 1 минуту.

Примечание. Цель данной операции — моделирование реальных рабочих условий путем неравномерной подачи буферного газа.

г) Восстановление давления барьерного газа, работа оборудования до установления равновесия; регистрация любых утечек и расхода затворной жидкости.

д) Остановка рабочего режима уплотнения (0 об/мин). Необходимо заблокировать газовую панель управления и поддерживать условия базисной точки внутреннего уплотнения в течение 10 мин. Необходимо регистрировать повышение давления в системе барьерной жидкости.

Примечание. Этот этап является продолжением 10.3.1.3.4 испытаний резервных уплотнений с нагнетаемым газом конфигурации 3. Он обеспечивает проверку уплотнения на способность выдерживать нагрузки при запуске и сбое.

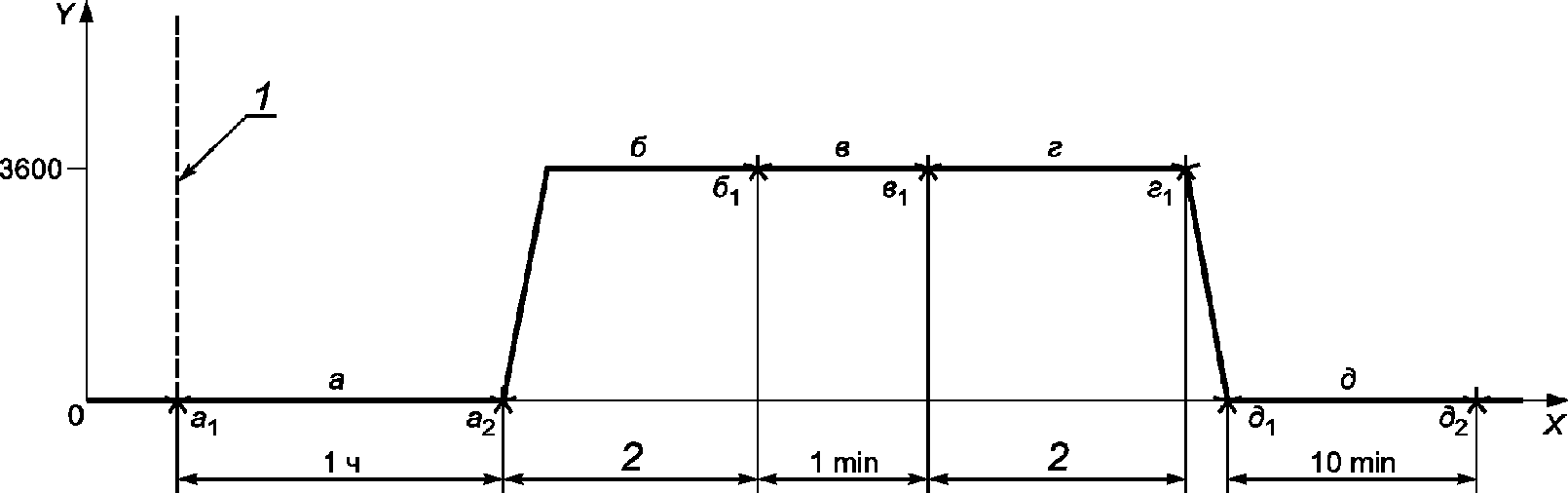

X — время; Y — скорость (об/мин); 1 — начинается в конечной точке рисунка 33; 2 — равновесие

Примечание 1. Цикл проверки, определенный 10.3.1.3.6.

Примечание 2. Звездочками указаны отрезки, измеряющие время и точку замера, в соответствии с 10.3.1.3.6 и Приложением Л.

а) Барьер при избыточном давлении 0 МПа ((0 бар) (0 фунт/psi)), внутреннее уплотнение при нормальном давлении испытания.

б) Барьер при нормальном давлении испытания, внутреннее уплотнение при нормальном давлении испытания.

в) Изолирование давления барьера от давления подачи, внутреннее уплотнение при нормальном давлении испытания.

г) Барьер при нормальном давлении испытания, внутреннее уплотнение при нормальном давлении испытания.

д) Барьер заблокирован, внутреннее уплотнение при нормальном давлении испытания.

Рисунок 35. Квалификационные испытания изготовителя/поставщика уплотнений с газовым барьером

10.3.1.3.7. Измерения необходимо занести в бланки, приведенные в Приложении И.

10.3.1.3.8. Во всех камерах уплотнения необходимо измерять температуру и давление жидкости.

Примечание. Измеренное значение температуры жидкости в камере уплотнения является средней между температурой на входе и выходе.

10.3.1.3.9. Концентрация утечки летучих органических соединений (VOC) испытательных сред измеряется газоанализатором органических паров в соответствии с [6]. Газоанализатор осуществляет измерения в течение определенного времени.

Примечание. Этот метод измерений, определения концентрации летучих органических соединений (VOC) в окружающей среде непосредственно вокруг уплотнения, не является методом измерения скорости утечки летучих органических соединений.

10.3.1.3.10. Все диапазоны измерений выбираются так, чтобы точка, определяющая нормальную работу оборудования, находилась в середине диапазона измерений.

10.3.1.3.11. Измерительные приборы и методы измерений должны соответствовать [51].

10.3.1.3.12. Износ уплотняющей поверхности должен быть определен на основе внешнего вида торцевых поверхностей до и после испытания. Измерения должны проводиться в четырех местах, приблизительно на одинаковом расстоянии, по окружности уплотняющих поверхностей.

10.3.1.4 Минимальные эксплуатационные требования

10.3.1.4.1. Выбросы должны соответствовать определенным нормам и правилам. После проведения испытаний одинарных уплотнений в соответствии с 10.3.1.3.2, 10.3.1.3.3 и 10.3.1.3.4 допустимыми являются следующие выбросы:

а) концентрация паров не более 1000 мл/м3 (1000) по [6];

б) средняя скорость утечки жидкости на две уплотняющие поверхности не более 5,6 галлон/ч (2 капли в минуту).

Примечание. Для увеличения надежности необходимо смазывать все торцевые поверхности торцовых уплотнений; это приводит к минимальному уровню утечек. При проведении испытаний (водой) гидроизолирующего контактного уплотнения (1CW) утечка, как правило, испаряется. Но из-за конструктивных особенностей торцевой поверхности уплотнения показатели утечек могут увеличиваться, появляются ярко выраженные капли. Это показано в А.1.3. При использовании гидроизолирующего сдвоенного герметичного контактного уплотнения с неиспаряемой затворной жидкостью (на основе смазочных материалов) может также произойти утечка в виде ярко выраженных капель. Скорость утечки составляет не более 5,6 галлон/ч (2 капли в минуту).

Заказчик/потребитель определяет допустимые пределы выпуска/утечки при применении уплотнения и сравнивает эти пределы со значениями, перечисленными в бланках по квалификационному испытанию. Локальные пределы могут быть ниже установленных величин. Если уплотнения конфигурации 1 не соответствуют местным нормам по утечке и выпуску, то конфигурации 2 или 3 могут соответствовать заданным величинам.

10.3.1.4.2. Испытание герметичных уплотнений проводится в соответствии с местными нормами и правилами и перечислением а) 10.3.1.3.5. Максимально допустимая концентрация утечки паров должна равняться 1000 мл/м3 (1000) в соответствии с [6].

Примечание. Считается, что перечисление а) соответствует нормальному режиму работы, а остальное — условиям сбоя оборудования.

10.3.1.4.3. По завершении квалификационных испытаний суммарный износ основных уплотняющих поверхностей должен равняться как минимум 1% износа уплотняющей поверхности.

Примечание 1. Чрезмерный износ одинарного уплотнения в определенном квалификационном испытании может выявить, что для данной работы предпочтительней использовать сдвоенное уплотнение.

Примечание 2. Износ уплотняющей поверхности изменяется нелинейно в зависимости от размера, скорости, давления и среды. Основной износ уплотняющей поверхности происходит при запуске или сразу после запуска.

10.3.1.4.4. Суммарный износ резервных уплотнений при проведении испытаний в соответствии с 10.3.1.3.2 - 10.3.1.3.5 должен равняться как минимум 1% имеющегося износа уплотняющей поверхности.

10.3.1.5 Результаты испытаний

Изготовитель/поставщик уплотнений должен предоставить результаты квалификационных испытаний и аттестаты в соответствии с таблицей 9. Результаты испытаний должны включать информацию, указанную в формах результатов квалификационных испытаний, указанных в Приложении И. Любые условия, нарушающие эксплуатационные требования и снижающие надежность уплотнений, должны подлежать отчетности.

10.3.2. Гидростатическое испытание торцового уплотнения, работающего под давлением, и испытание вспомогательного оборудования

10.3.2.1. Составные части корпуса уплотнения, работающего под давлением (кроме фланца корпуса, сконструированного из цельного ковкого материала или заготовки), должны пройти гидростатическое испытание жидкостью под давлением, которое в 1,5 раза больше максимального допустимого рабочего давления, но не меньше, чем избыточное давление 0,14 МПа ((1,4 бар) (20 фунт/psi)). Температура испытательной жидкости должна быть выше перехода точки нулевой вязкости испытуемого материала.

10.3.2.2. Если на испытуемые части оборудования воздействует температура, снижающая прочность материала (комнатная температура), то необходимо давление, возникающее при гидростатическом испытании, умножить на коэффициент, полученный при делении допустимого рабочего напряжения материала (комнатная температура) на допустимое рабочее напряжение материала (рабочая температура). Используемые величины напряжения должны соответствовать [21] для трубопровода или [8] или [9], раздел 1, для сосудов. Полученное давление должно являться минимальным давлением, при котором следует выполнять гидростатическое испытание. В листах данных необходимо перечислить фактические величины гидростатического давления испытаний.

Примечание. Для данного положения [22] эквивалентен [21].

10.3.2.3. При необходимости испытания должны соответствовать [8] или [9]. При существовании несоответствий между стандартным испытательным давлением и испытательным давлением, приведенном в настоящем стандарте, необходимо применить более высокое давление.

10.3.2.4. Содержание хлоридов в жидкостях, используемых для испытания частей оборудования из аустенитной нержавеющей стали, не должно превышать 50 мг/кг. Для предотвращения осаждения хлоридов при испарении всю остаточную жидкость необходимо удалить с испытуемых частей оборудования в конце процедуры.

10.3.2.5. Испытания продолжаются в течение определенного промежутка времени, так как необходимо провести полную экспертизу частей оборудования, работающего под давлением. Гидростатические испытания считают удовлетворительными, если не наблюдается утечек через камеру уплотнения в течение как минимум 30 минут.

10.3.3. Испытания уплотнения в рабочем режиме изготовителем/поставщиком

10.3.3.1. Каждое торцовое уплотнение должно тестироваться изготовителем на герметичность сжатым воздухом в соответствии с 10.3.4 после окончательной сборки оборудования. Условия испытаний должны включать следующие требования:

а) После сборки уплотнение необходимо тщательно осмотреть, очистить, проверить торцевые поверхности на отсутствие следов смазки и жира. Должны проводиться определенные типы работ, использоваться материалы и прокладки.

б) На испытательной установке должно размещаться все уплотнение полностью: в уплотнительный картридж, камеру уплотнения и фланец корпуса (если предусмотрено изготовителем/поставщиком) нельзя вносить изменения.

в) Каждая уплотнительная секция уплотнений конфигурации 2 и 3 должна испытываться автономно.

10.3.3.2. После успешного теста на герметичность сжатым воздухом проверенный уплотнительный картридж не нужно разбирать. Узел картриджа должен быть отмечен биркой с текстом «Испытание на герметичность сжатым воздухом пройдено, удостоверено изготовителем/поставщиком уплотнения», с указанием даты испытания и имени контролера.

10.3.3.3. Если узел уплотнения не прошел испытания на герметичность сжатым воздухом, необходимо повторять испытания, пока не будет получен положительный результат.

10.3.4. Испытание на герметичность сжатым воздухом

10.3.4.1 Установка

В состав установки для проведения испытаний на герметичность сжатым воздухом должна входить: система наполнения и устройство для поддержания давления. Эти приспособления изолированы от уплотнительной секции. Сам измерительный прибор обладает определенным диапазоном измерений, избыточное давление 0,17 МПа ((1,7 бар) (25 фунт/psi)) должно приходиться на середину диапазона.

10.3.4.2 Порядок действия

В каждой уплотнительной секции должно поддерживаться давление при помощи чистого воздуха до избыточного давления 0,17 МПа ((1,7 бар) (25 фунт/psi)). Объем каждой испытываемой секции вместе с обвязкой не должен превышать 28 л (1 фут3). Испытательная установка должна быть изолирована от источника нагнетания давления, которое необходимо поддерживать, не менее пяти минут. Максимальное снижение давления должно равняться 0,014 МПа ((0,14 бар) (2 фунт/psi)).

10.3.4.3 Сдвоенное уплотнение

В каждой уплотнительной секции уплотнения конфигурации 2 или 3 необходимо отдельно поддерживать давление. Соединения секций выполняются так, чтобы тестирование каждой из них проходило независимо друг от друга.

10.3.5. Испытание работающего уплотнения изготовителем/поставщиком насоса

\cdot 10.3.5.1. Модифицированные уплотняющие поверхности

Если не определено другое, то уплотнение, испытанное на герметичность сжатым воздухом, должно поставляться изготовителем/поставщиком насоса уже с модифицированными уплотняющими поверхностями, предназначенными для определения эксплуатационных характеристик насоса во время его работы. После определения эксплуатационных характеристик насоса необходимо снабдить уплотнение рабочими уплотняющими поверхностями. Испытания на герметичность сжатым воздухом проводятся в соответствии с 10.3.4.

\cdot 10.3.5.2. Уплотнения, не используемые во время определения эксплуатационных характеристик насоса

Если не определено другое, то поставляемые уплотнения не должны работать с насосом при определении эксплуатационных характеристик для предотвращения повреждения. При определении эксплуатационных характеристик насоса используется уплотнение, которое поставляется изготовителем/поставщиком насоса. Указанные выше уплотнения и камера уплотнения (при наличии) должны быть установлены после определения эксплуатационных характеристик насоса и проведения испытаний на герметичность сжатым воздухом в соответствии с 10.3.4. Необходимо указать, если производится транспортировка неустановленного уплотнения.

10.4. Подготовка к транспортировке

10.4.1. Если не указано иное, то оборудование должно быть подготовлено к транспортировке в соответствии с 10.4.3.

10.4.2. Изготовитель/поставщик должен предоставить заказчику/потребителю необходимые инструкции для поддержания оборудования в целостности и сохранности при хранении его после доставки к месту работы и перед запуском.

10.4.3. Необходимо подготовить оборудование к транспортировке после распределения его заказчику/потребителю и завершения всех проверок и испытаний. Подготовку к транспортировке проводят следующим образом:

а) Наружные поверхности, за исключением механически обработанных поверхностей, должны быть окрашены изготовителем/поставщиком как минимум в один слой краски. Краска не должна содержать свинец или хроматы. Части оборудования, сконструированные из нержавеющей стали, не нуждаются в окраске.

б) Наружные, механически обработанные поверхности, изготовленные из углеродистой стали, должны покрываться антикоррозийным составом.

в) Внутренняя часть оборудования должна быть очищена, на ней не должно быть окалины, сварочных брызг и инородных тел.

г) Внутренние стальные поверхности вспомогательного оборудования (резервуары, например), сделанные из углеродистой стали, должны покрываться маслорастворимым антикоррозийным составом.

д) Фланцевые отверстия должны быть закрыты с помощью четырех болтов металлическими заглушками толщиной не менее 4,8 мм (3/16 дюйм) с упругой прокладкой. Болт должен быть обеспечен гайкой.

е) Отверстия с резьбой необходимо заглушить в соответствии с 6.1.2.18.

ж) Оборудование, масса которого более 23 кг (50 фунт), должно быть обеспечено узлами для подъема с указанием центра тяжести в соответствии с требованиями местных норм и правил. Изготовитель/поставщик должен предоставить рекомендуемую подъемную установку.

и) Для уплотнений категории 3 оборудование необходимо идентифицировать по наименованию и серийному номеру. Комплектующие, транспортируемые отдельно, должны быть обеспечены табличкой, изготовленной из коррозионно-стойкой стали, на которой указаны наименования и серийный номер оборудования. Комплектующие необходимо транспортировать с копиями упаковочных ведомостей: одна — внутри, другая — снаружи контейнера для перевозок.

10.4.4. Соединительные трубы вспомогательного трубопровода должны снабжаться тисненой или перманентной меткой, выбранной в соответствии с таблицей соединительных труб изготовителя/поставщика или чертежом общего вида. Необходимо указать также маркировку обслуживания и эксплуатации соединительных труб.

10.4.5. Одна копия инструкций по установке уплотнения изготовителя/поставщика должна быть упакована и отправлена вместе с оборудованием.

11. Передача данных

11.1. Общие положения

11.1.1. Заполнение листов данных, показанных в Приложении В, — это взаимная ответственность изготовителя/поставщика и заказчика/потребителя. Заказчик/потребитель может предложить изготовителю/поставщику листы данных другой формы, не указанной в данном стандарте. Альтернативные листы данных должны содержать всю информацию, приведенную в Приложении В. Торцовые уплотнения могут быть описаны с указанием кодов торцовых уплотнений, приведенных в Приложении Г.

Примечание. С помощью данной информации выбирается спецификация и составляется гарантийное соглашение.

11.1.2. Необходимая информация, которую должен предоставить изготовитель/поставщик, указана в таблицах 9 и 10 и описана в 11.2 и 11.3. Данную информацию необходимо переслать на адрес (адреса), указанный в запросе или заказе.

11.1.3. Нижеприведенная информация должна быть указана в сопроводительных письмах и листах данных торцовых уплотнений категории 1 и 2. Нижеприведенная информация для уплотнений категории 3 должна приводиться в сопроводительных письмах, на листах данных торцовых уплотнений, на компоновочных чертежах и в руководствах по монтажу, эксплуатации и техническому обслуживанию:

\cdot 11.1.4. Если не оговорено ранее, то форма требований по механическому уплотнению должна заполняться заказчиком/потребителем и изготовителем/поставщиком. Эта форма показана в Приложении И. Заказчик/потребитель может запросить данную информацию в такой же форме или в любой другой, если она включает всю информацию, представленную в Приложении И (как минимум).

11.2. Предлагаемые данные

11.2.1. Предложение изготовителя/поставщика уплотнений должно включать как минимум информацию, указанную в таблице 9.

11.2.2 Чертеж поперечного сечения уплотнения (приемлемый типовой чертеж) должен включать следующее:

а) необходимую информацию о размерах оборудования (внутренний диаметр, глубина камеры уплотнения, соединения фланца корпуса, расстояние до самых близких препятствий внешней поверхности в камере уплотнения) для проверки правильной установки;

б) габаритные размеры уплотнения и любые относящиеся к уплотнению установочные размеры;

в) допустимое отклонение оси уплотнения при дифференциальном движении вала/корпуса;

г) спецификации на материал;

д) отдельный чертеж камеры уплотнения с пояснением модификаций насоса, необходимый для соответствия предложенному уплотнению. На этом чертеже должен изображаться блок уплотнения или ссылка на него.

11.2.3. Эксплуатационные характеристики уплотнения, перечисленные в справочном листе, должны включать следующую информацию, относящуюся к параметрам жидкости и насоса:

а) динамическое уплотняемое давление;

б) номинальное статическое уплотняемое давление;

в) максимальное обратное давление (при необходимости);

г) максимальные и минимальные рабочие температуры.

11.2.4 Результаты квалификационного испытания уплотнения должны содержать следующую информацию:

а) заполненные формы результатов квалификационных испытаний (Приложение К) и любую другую необходимую информацию;

б) сертификат, подтверждающий, что квалификационные испытания были проведены в соответствии с требованиями настоящего стандарта;

в) пояснительные документы, описывающие различия спецификаций между испытуемым уплотнением и предложенным уплотнением;

г) условия, из-за которых может возникнуть риск несоответствия уплотнения функциональным требованиям настоящего стандарта.

11.3. Данные контракта

11.3.1. Изготовитель/поставщик должен предоставить заказчику/потребителю как минимум информацию, указанную в таблице 10.

Таблица 10

Данные контракта

11.3.2 Чертеж специфического уплотнения поперечного сечения должен содержать как минимум следующее:

а) все составные части уплотнения, имеющие отношение к заказу и к уплотнению;

б) размеры, проверяющие расположение уплотнения;

в) размеры насоса, взаимодействующего с уплотнением;

г) габаритные размеры уплотнения;

д) размеры соединительных частей камеры уплотнения и фланца корпуса;

е) спецификации системы вспомогательных устройств и энергоносителей;

ж) размеры соединений для систем вспомогательных устройств и энергоносителей;

и) эксплуатационные условия и условия нагнетания уплотнения;

к) допустимое осевое перемещение уплотнения от заданного значения;

л) категория, тип и конфигурация уплотнения, определенные настоящим стандартом;

м) соответствующая маркировка и ссылка на перечень материалов (материалы конструкции и наименование позиций).

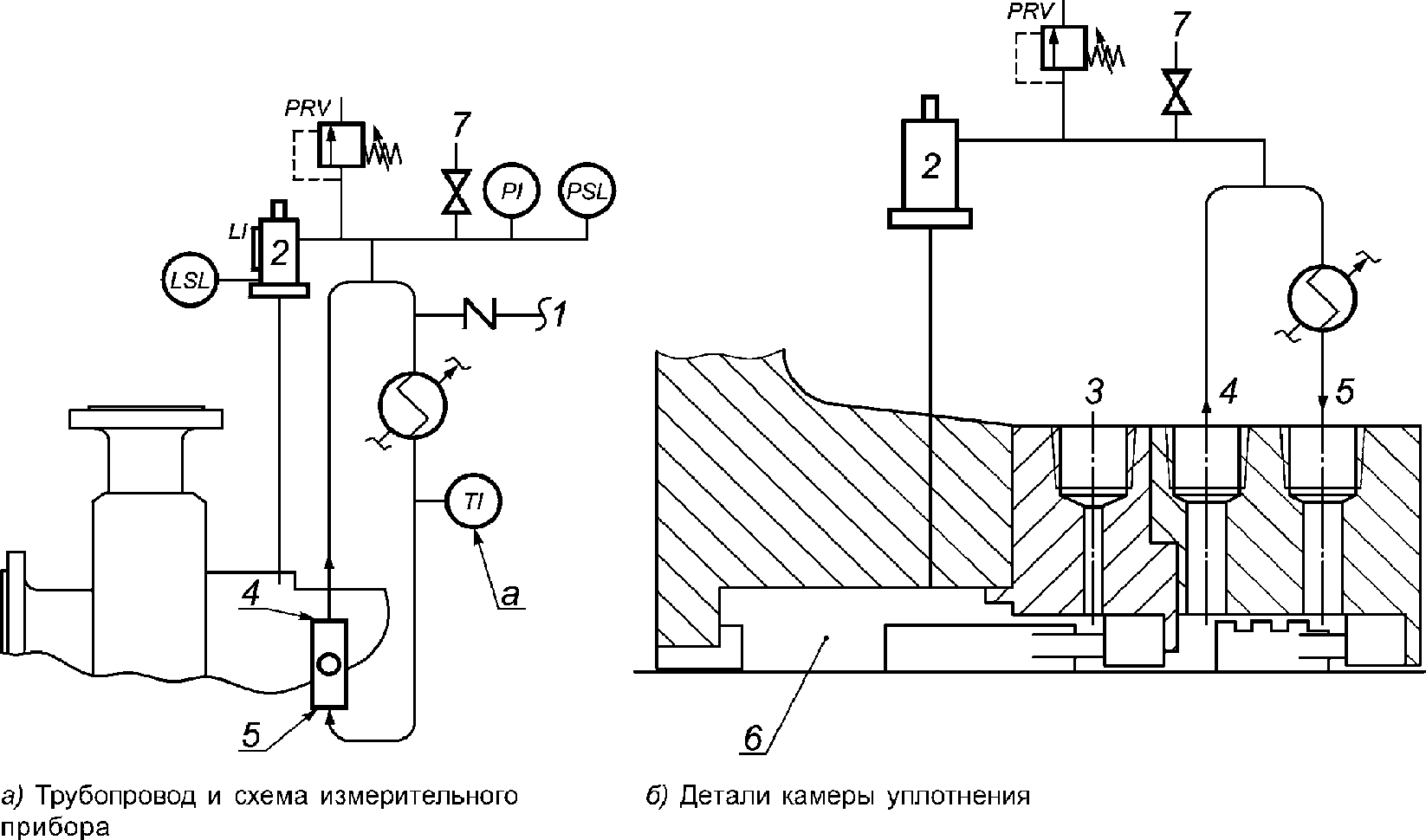

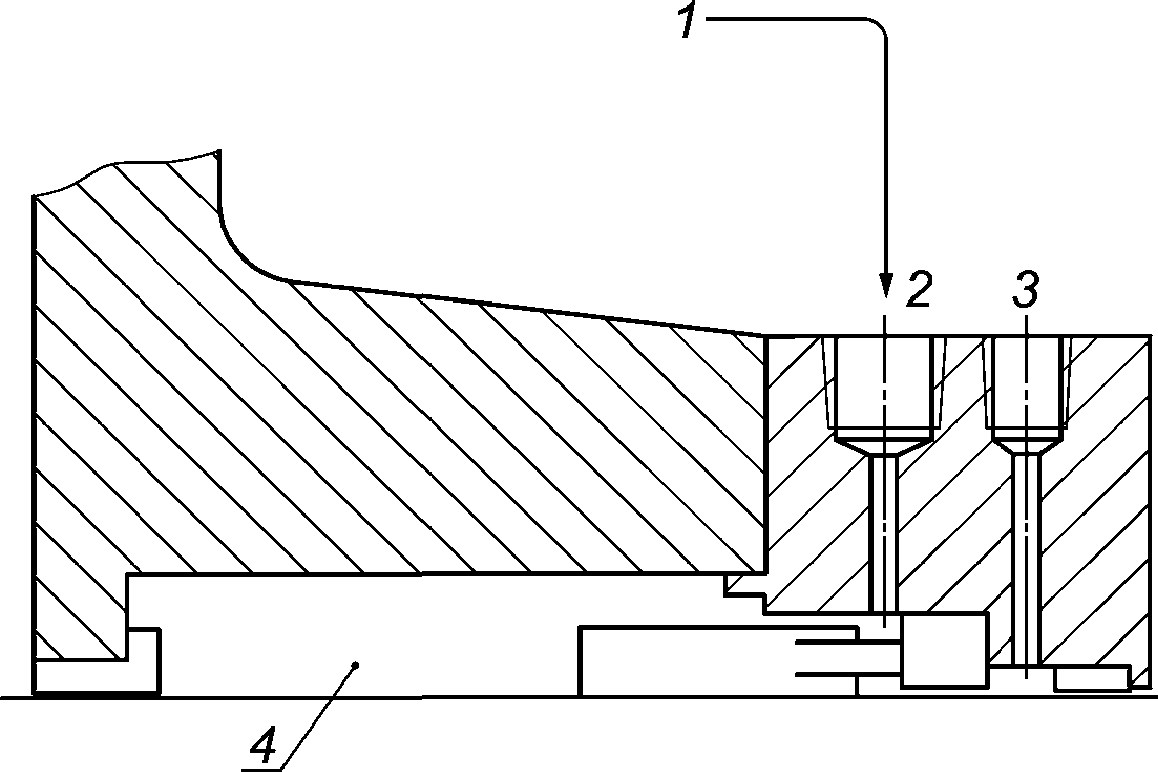

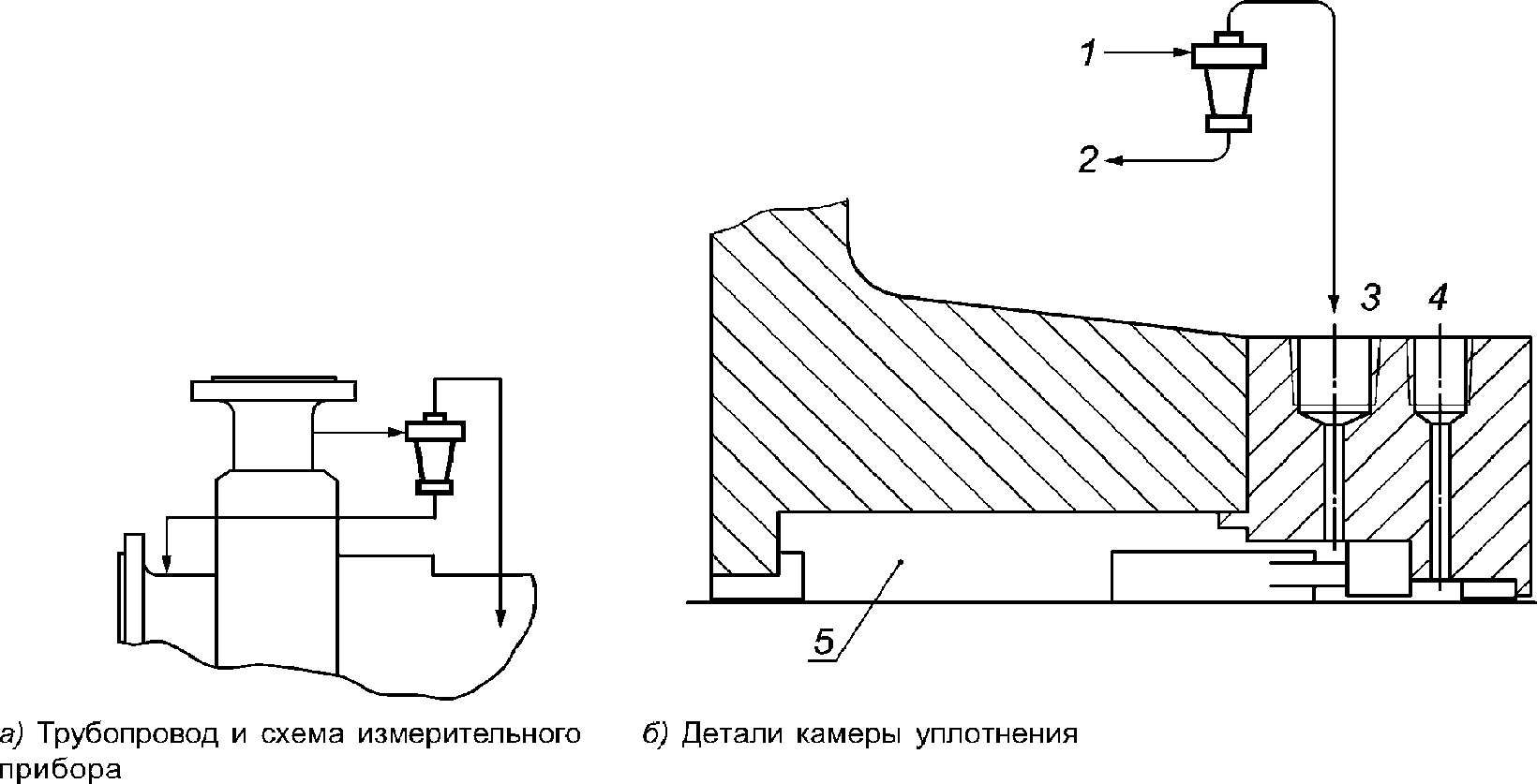

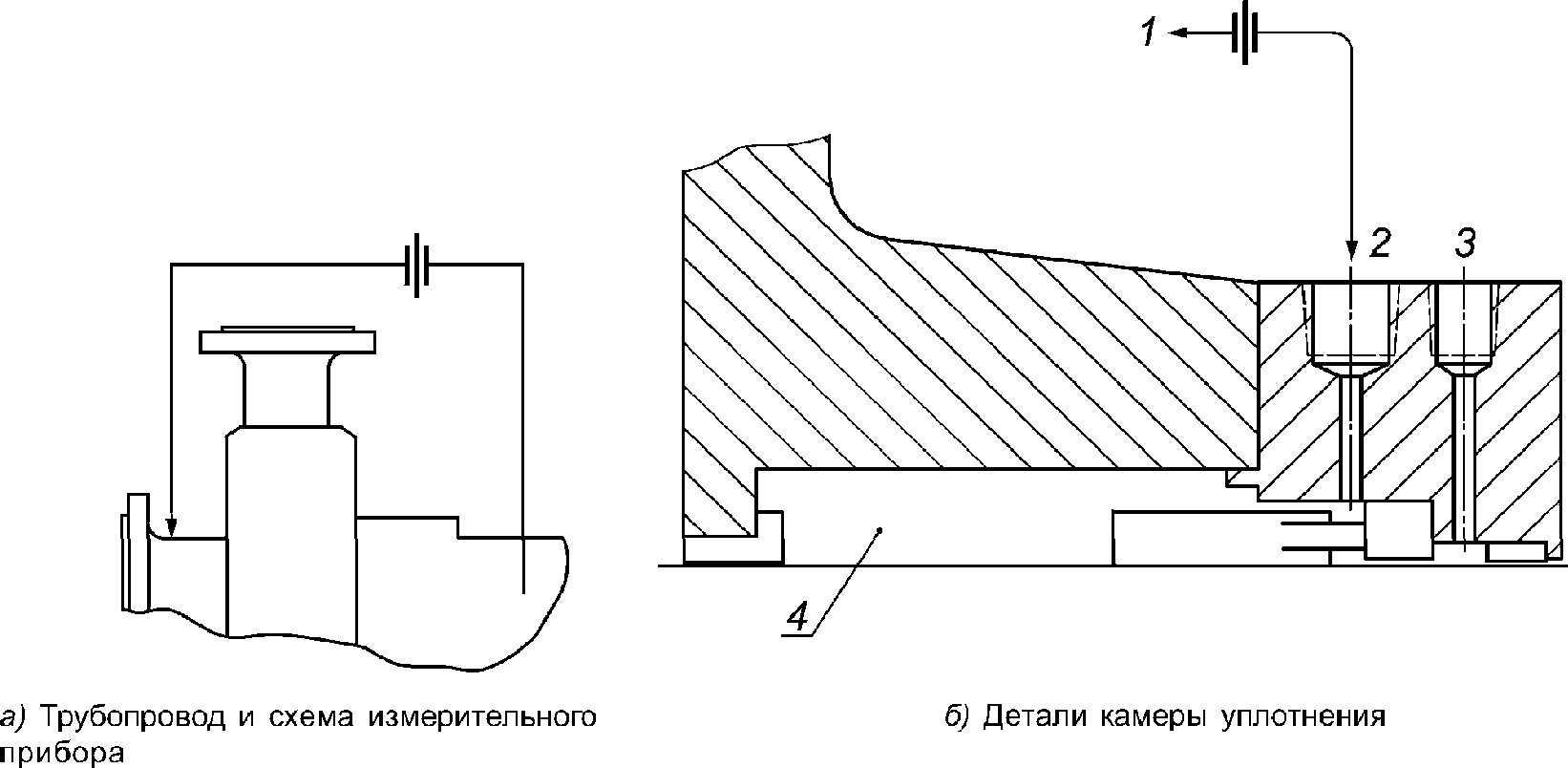

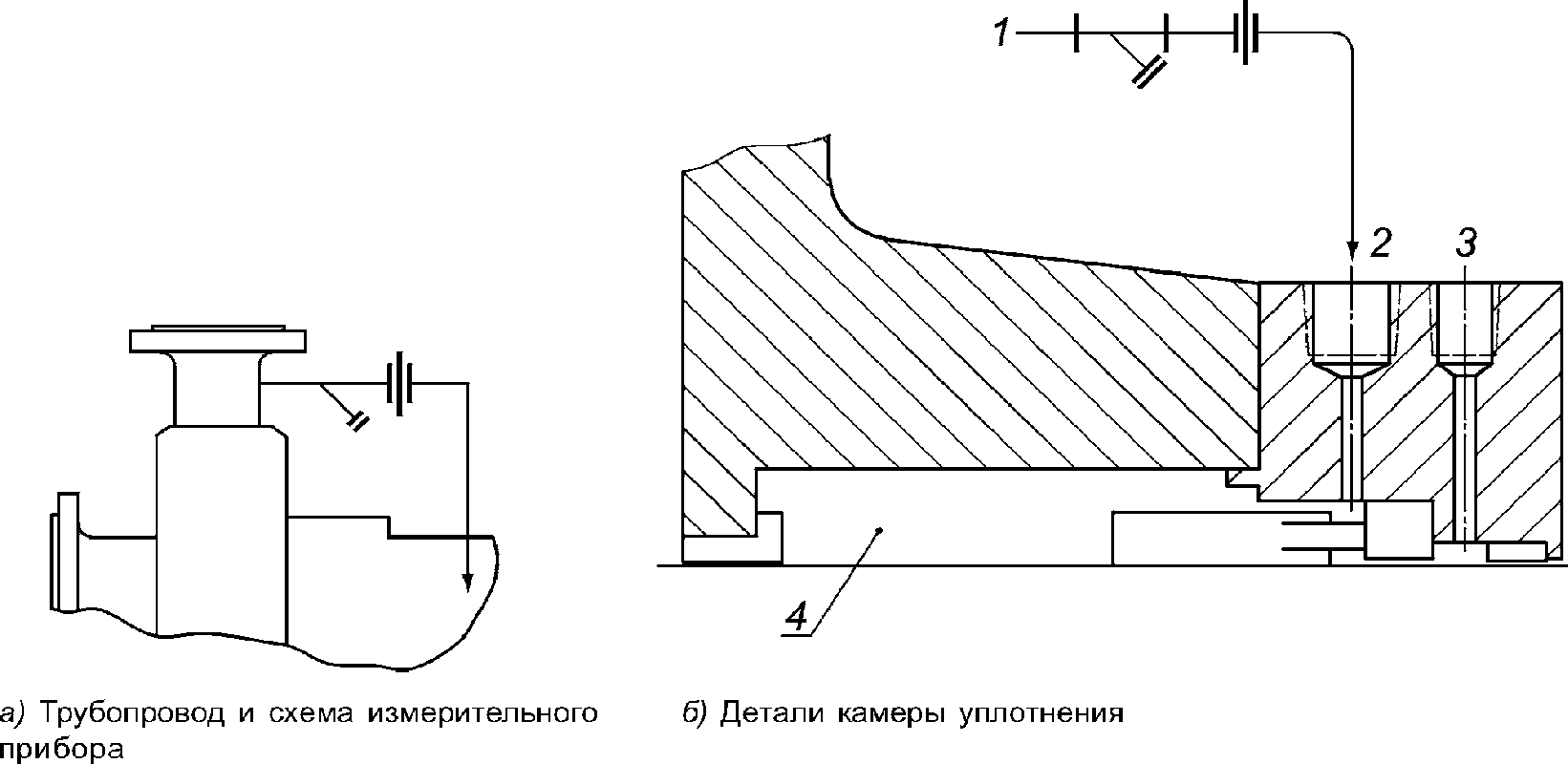

11.3.3 Схематический чертеж системы вспомогательных устройств должен включать:

а) трубопровод и диаграммы контрольно-измерительных приборов;

б) все требования, касающиеся внешних энергоносителей и их расположение;

в) маркировку и ссылку на перечень материалов;

г) спецификацию на затворную/буферную жидкость;

д) давление гидравлического испытания при необходимости;

е) максимальное конструкционное давление и температуру;

ж) размер и установленное давление предохранительных клапанов.

11.3.4 Детальный чертеж системы вспомогательных устройств должен включать:

а) монтажные и общие габаритные размеры;

б) требования по внешним энергоносителям и их расположению;

в) расположение всех соединений трубопровода, их тип и размер;

г) соответствующая маркировка и ссылки на перечень материалов;

д) спецификация на затворную/буферную жидкость;

е) места установки аварийной сигнализации и оборудования;

ж) давление гидравлического испытания, если необходимо;

и) максимальное проектное давление и температура;

к) размер отверстий;

л) размер и допустимое давление предохранительных клапанов.

11.3.5. В перечне материалов, из которых конструируют уплотнения, должны обязательно учитываться рекомендуемые запасные части.

11.3.6. Если не оговорено при запросе, то инструкции по монтажу, эксплуатации и техническому обслуживанию оборудования должны быть на английском языке или русском языке (при необходимости). Также необходимо наличие копий инструкций по уплотнению и вспомогательным устройствам. Инструкциями и списком перекрестных ссылок должны быть снабжены чертежи и перечни материалов, благодаря которым заказчик/потребитель сможет правильно установить, эксплуатировать и обслуживать оборудование, предоставленное для продажи. Затяжки крепежных деталей и резьбовых соединений элементов конструкции должны быть установлены документально.

11.3.7. Для уплотнений категории 3 изготовитель/поставщик должен предоставить необходимые письменные инструкции и чертежи для того, чтобы заказчик/потребитель мог правильно смонтировать, эксплуатировать и обслуживать оборудование. Данные чертежи и инструкции должны учитываться в руководстве или в руководствах вместе с сопроводительной запиской и информацией, 11.1.3, каталожным листом и с заполненным списком вложенных чертежей (название и номер чертежа). Руководство или руководства подготавливаются специально для оборудования, которое идет на продажу. «Типовые» руководства недопустимы.

11.3.8. Необходимо предоставить паспорта безопасности материалов (специальных красок, консервантов, покрытий и химикатов), которые используются в уплотнении или системе вспомогательных устройств.

1) для уплотнений категории 1: 2,1 МПа ((21 бар) (300 фунт/psi)),

2) для уплотнений категории 2 и 3: 4,1 МПа ((41 бар) (600 фунт/psi));

г) поверхностная скорость выше 23 м/с (4500 футов/мин);

д) высококоррозийные среды (материалы, приведенные в настоящем стандарте, не подходящие);

е) среды с абсолютными давлениями насыщенного пара более 3,4 МПа ((34 бар) (493 фунт/psi));

ж) нестабильные свойства среды (многофазные или неньютоновские среды);

и) высокая концентрация твердых частиц;

к) диаметры вала больше 110 мм (4,3 дюйма) или меньше 20 мм (0,75 дюйма);

л) высокая вязкость или температура текучести выше или в пределах 20 °C (36 °F) от минимальной температуры окружающей среды.

А.1.3. Утечка уплотнений

Существует вероятность удельного массового расхода через торцевую поверхность торцового уплотнения. Некоторые уплотнения, в частности бесконтактные уплотнения, разработаны так, чтобы между торцевыми поверхностями проходил поток. Во многих насосах по ГОСТ 32601-2013 не должно существовать видимой утечки уплотнения из-за перекачиваемой среды. Утечка происходит независимо от категории уплотнения, типа или конфигурации; в сдвоенных уплотнениях пропускаемая жидкость может быть буферной или затворной жидкостью вместо перекачиваемой. Буферная и затворные жидкости часто являются смазочными нелетучими материалами, проявляемыми в виде капель. Иногда видимая утечка появляется при длительном использовании, так как в нем накапливаются нелетучие составляющие перекачиваемой среды или буферной/затворной жидкости.

Особенностью контактных уплотнений, приводящей к утечкам, является переменное или низкое соотношение баланса или усиление торцевой поверхности, наплавление сплошное/несплошное, соединение внахлестку для снижения износа и расширение оболочки конструкции; учитывая данные особенности, утечка может быть большей, чем у уплотнений с плоскими торцевыми поверхностями. В уплотнениях, работающих под высоким давлением, но фактически используемых при низком давлении, может возникнуть недопустимая утечка. Одинарное жидкостное контактное уплотнение (1CW) (с системой герметизации от воды) во время испытаний изготовителя/поставщика насоса может пропускать жидкость, если она летучая и невидимая. Данные особенности конструкции уплотнения необходимы для обеспечения надежности работы оборудования при изменении уровня утечки оборудования герметичном от воды окружающей среды. Небольшая видимая утечка может произойти при испытании насоса изготовителем/поставщиком.

Не конструкторские особенности оборудования также приводят к утечкам; они могут быть результатом отклоняющихся от нормальных рабочих условий состояния системы. После приработки контактного уплотнения (соответствия эксплуатационным характеристикам), изменения условий работы системы могут привести к усилению утечки. Нельзя менять условия работы пока торцевые поверхности не износятся. Такие изменения включают в себя тип среды, вязкость или плотность перекачиваемой или буферной/затворной жидкости. Эксплуатационные условия, такие как температура или давление вне оболочки конструкции, могут деформировать уплотнение и привести к усилению утечки. Другие особенности системы, влияющие на скорость утечки, кроме рабочего состояния частей уплотнения, включают эксплуатацию насоса при нерасчетных условиях, деформацию труб, проблемы с подшипниками, утечки через арматуру в месте уплотнительной набивки (часто ошибочно принимается как утечка уплотнения), лопастное колесо или повреждение манжеты.

А.1.4. Инструкции и листы подбора уплотнения

Настоящая процедура начинается на листе 1 и продолжается на каждой следующей странице в виде рисунков А.1 - А.12 и таблиц А.1 - А.12. В них приводятся рабочие условия и тип жидкости (перечислены альтернативные типы уплотнений, которые считаются приемлемым эквивалентом для настоящего стандарта).

Рекомендуемая процедура подбора уплотнений (в системе единиц измерения СИ)

Лист 1 из 10

Начало

                                *\/*

                                *\/*

       Неуглеводороды               \/                       Углеводороды

            \/                      \/ Не воспламеняемая         \/ Воспламеняемая

<pre class="legal-pre">     ┌───────────┐            ┌───────────┐                ┌───────────┐
     │   Лист 3  │            │  Лист 4   │                │   Лист 5  │
     │Выбрать Тип│            │Выбрать Тип│                │Выбрать Тип│
     └──────┬────┘            └─────┬─────┘                └──────┬────┘
            \/                      \/                            \/</pre>
       ┌─────────────────────────────────────────────────────────────┐
<pre class="legal-pre">       │                          Лист 6                             │
       │                   Выбрать Конфигурацию                      │</pre>
       └────┬───────────────────────┬──────────────────────────────┬─┘
<pre class="legal-pre">            \/                      \/                             \/
   ┌───────────────────┐   ┌───────────────────┐   ┌───────────────────┐
   │      Лист 7       │   │      Лист 8       │   │      Лист 9       │
   │ Выбрать промывку  │   │ Выбрать промывку  │   │ Выбрать промывку  │
   │и резкое охлаждение│   │и резкое охлаждение│   │и резкое охлаждение│
   └───────────────────┘   └────────┬──────────┘   └───────────────────┘</pre>

                                \/

                                 \/<br>
                               Конец

Лист 2 из 10

Уплотнения должны быть категории 1, 2 или 3, как согласовано.

Основные характеристики каждой категории приведены ниже. Опции, при их наличии для каждой характеристики, приведены в тексте с пометкой «если согласовано». Номера пунктов в круглых скобках указывают, где требования уже установлены.

Таблица А.1

Лист 2 из 10 (продолжение)

Тип уплотнения должен быть: тип A, B, или C, как согласовано.

Основные характеристики каждого типа приведены ниже. Опции, при их наличии, для каждой характеристики приведены в тексте с пометкой «если согласовано». Номера пунктов в круглых скобках указывают, где установлены определенные требования.

Таблица А.2

Лист 2 из 10 (продолжение)

Уплотнение должно быть конфигурации 1, 2 или 3, как согласовано.

Основные характеристики каждой конфигурации приведены ниже. Опции, когда они имеются для каждой характеристики, приведены в тексте с пометкой «если согласовано». Номера пунктов в круглых скобках указывают, где требования установлены.

Таблица А.3

Рекомендуемая процедура подбора уплотнений (в системе единиц измерения СИ)

Лист 3 из 10

Работа в условиях, содержащих углеводороды. Обзор категории, типа и конфигурации уплотнения

Таблица А.4

Рекомендуемая процедура подбора уплотнений (в системе единиц измерения СИ)

Лист 4 из 10

Работа в условиях, не содержащих воспламеняемых углеводородов

Таблица А.5

Рекомендуемая процедура подбора уплотнений (в системе единиц измерения СИ)

Лист 5 из 10

Работы в условиях, содержащих воспламеняемые углеводороды

Таблица А.6

Рекомендуемая процедура подбора конфигурации уплотнений (в системе единиц измерения СИ)

Лист 6 из 10

   \/

<pre class="legal-pre">┌─────────────────────────────────────┐     ┌────────────────────────────────────────┐
│Имеются ли национальные, региональные│ Да  │ Использовать утвержденные конфигурации │</pre>
│или местные постановления по подбору ├────>│уплотнения. Подбор конфигурации завершен│
<pre class="legal-pre">│       конфигурации уплотнения       │     │                                        │
└──────────────────┬──────────────────┘     └────────────────────────────────────────┘</pre>
                   \/ Нет
<pre class="legal-pre">┌─────────────────────────────────────┐     ┌────────────────────────────────────────┐
│Предоставляет ли компания /владелец/ │ Да  │    Использовать процедуру компании     │
│  стандарты по методологии подбора   ├────>│     /владельца/оператора по подбору    │
│       конфигурации уплотнения?      │     │уплотнения. Подбор конфигурации завершен│
└─────────────────┬───────────────────┘     └────────────────────────────────────────┘</pre>

              \/ Нет

              \/

              \/ Нет                                          \/ Нет

<pre class="legal-pre">┌─────────────────────────────────────┐     ┌──────────────────────────────────────────┐
│     Будет ли нормальная утечка      │     │ Будет ли нормальная утечка из уплотнения │
│    из уплотнения Конфигурации 1     │     │ Конфигурации 2 представлять недопустимое │    ┌────────────────────────┐
│представлять недопустимое образование│ Да  │       образование облака пара или        │ Да │Выберите Конфигурацию 3.│
│   облака пара или пожароопасность   ├────>│      пожароопасность в соответствии      ├───>│  Подбор конфигурации   │
│          в соответствии с           │     │ с руководствами/требованиями владельца?  │    │        завершен        │
│руководствами/требованиями владельца?│     │                                          │    └────────────────────────┘
└──────────────────┬──────────────────┘     └─────────────────────┬────────────────────┘
                   \/ Нет                                         \/ Нет
┌─────────────────────────────────────┐     ┌──────────────────────────────────────────┐
│     Будет ли нормальная утечка      │     │ Будет ли нормальная утечка из уплотнения │
│    из уплотнения Конфигурации 1     │     │     Конфигурации 2 превышать местные     │    ┌────────────────────────┐
│     превышать местные требования    │ Нет │   требования по допустимым выделениям    │ Да │Выберите Конфигурацию 3.│
│по допустимым выделениям в окружающую├────>│ в окружающую среду и/или нормам завода,  ├───>│  Подбор конфигурации   │
│     среду и/или нормам завода,      │     │       предоставленным владельцем         │    │        завершен        │
│   предоставленным владельцем или    │     │         или местными органами?           │    └────────────────────────┘
│          местными органами?         │     │                                          │
└──────────────────┬──────────────────┘     └──────────────────────┬───────────────────┘
                   │                                               │                    Нет или
                   \/ Нет                                          \/                   неизвестно
┌─────────────────────────────────────┐     ┌──────────────────────────────────────────┐
│     Требуется ли в соответствии     │     │      Требуется ли в соответствии с       │
│    с национальными региональными    │     │ национальными, региональными и местными  │    ┌────────────────────────┐
│  и местными стандартами мониторинг  │ Нет │     стандартами мониторинг выделений     │    │Выберите Конфигурацию 3.│
│выделений уплотнения Конфигурации 1. ├────>│  уплотнения Конфигурации 2.  Мониторинг  ├───>│  Подбор конфигурации   │
│  Мониторинг необходим больше, чем   │     │     необходим больше, чем изменение      │    │        завершен        │
│ изменение конфигурации уплотнения?  │     │         конфигурации уплотнения?         │    └────────────────────────┘
└──────────────────┬──────────────────┘     └───────────────────────┬──────────────────┘
                   │                                                │                   Нет или
                   \/ Да                                            \/ Да               неизвестно
┌─────────────────────────────────────┐     ┌──────────────────────────────────────────┐
│ Будет ли уплотнение Конфигурации 1  │     │    Будет ли уплотнение Конфигурации 2    │    ┌────────────────────────┐
│     соответствовать требованиям     │ Нет │  соответствовать требованиям надежности  │    │Выберите Конфигурацию 3.│
│ надежности при воздействии рабочей  ├────>│ при воздействии рабочей температуры выше ├───>│  Подбор конфигурации   │
│      температуры выше 260 °C        │     │    260 °C (основа - опыт владельца)?     │    │        завершен        │
│     (основа - опыт владельца)?      │     │                                          │    └────────────────────────┘
└──────────────────┬──────────────────┘     └───────────────────────┬──────────────────┘
                   \/ Да                                            \/ Да</pre>

Рисунок А.2

Лист 6 из 10
(продолжение)

<pre class="legal-pre">┌─────────────────────────────────────┐     ┌──────────────────────────────────────────┐ Нет или
│ Будет ли уплотнение Конфигурации 1  │     │    Будет ли уплотнение Конфигурации 2    │ неизвестно
│     соответствовать требованиям     │     │       соответствовать требованиям        │
│  надежности в условиях, содержащих  │     │      надежности в условиях работы,       │    ┌────────────────────────┐
│ твердые частицы выше 0,5% от общей  │ Нет │    содержащих твердые частицы больше     │    │Выберите Конфигурацию 3.│
│     массы, или средах, которые      ├────>│     0,5% от общей массы, или средах,     ├───>│  Подбор конфигурации   │
│  полимеризуются при работе насоса   │     │    которые полимеризуются при работе     │    │        завершен        │
│    и/или которые обладают низкой    │     │  насоса  и/или которые обладают низкой   │    └────────────────────────┘
│            маслянистостью?          │     │               маслянистостью?            │
└──────────────────┬──────────────────┘     └───────────────────────┬──────────────────┘</pre>

               \/ Нет                                           \/ Да

                \/                                              \/

<pre class="legal-pre">┌─────────────────────────────────────┐     ┌──────────────────────────────────────────┐
│Конфигурация 1 выбрана. Подбор Вашей │     │ Ожидается ли, что насос будет остановлен │     ┌────────────────────────┐
│     конфигурации завершен. Если     │     │    и разгерметизирован в течение 8 ч     │     │   Должна применяться   │
│обнаружена утечка, уровень и давление│     │   обнаружения утечки и что подобранная   │ Нет │   Конфигурация 2 или   │
│   которой отличны от необходимых,   │     │    Конфигурация 2, способная к работе    ├────>│    Конфигурация 3 с    │
│  то покупатель должен разработать   │     │минимум 8 ч в условиях камеры уплотнения? │     │   буферной жидкостью   │
│      метод обнаружения утечки       │     │                                          │     └────────────────────────┘
└─────────────────────────────────────┘     └───────────────────────┬──────────────────┘</pre>

                                                                \/ Да

                                                               \/ Нет

                                                                \/ Да

                                            ┌──────────────────────────────────────────┐
<pre class="legal-pre">                                            │    Уплотнение Конфигурации 2 выбрано.    │
                                            │   Характеристики перекачиваемой среды    │
                                            │       также показывают, что сухое        │
                                            │    герметичное уплотнение может быть     │
                                            │         подходящим. В дополнение         │
                                            │   бесконтактное внутреннее уплотнение    │
                                            │      может также обеспечить большую      │
                                            │     надежность перекачиваемых сред,      │
                                            │   имеющих давление пара выше 0,414 МПа   │
                                            │             (абс.) при 37,8 °C           │</pre>
                                            └──────────────────────────────────────────┘

Рисунок А.3

Рекомендуемая процедура подбора конфигурации уплотнений (в системе единиц измерения СИ)

Лист 7 из 10

Условия работы, не содержащие углеводородов

Рисунок А.4

Примечание. 4.13 использовать в качестве руководства по отбору схем 53 A, 53 B или 53 C.

а) Заказчик/потребитель определяет, надо ли учесть схему 13, рассмотреть такие факторы, как включение в конструкцию сливной втулки, заполнение камеры уплотнения перекачиваемой жидкостью, необходимость вентилирования камеры уплотнения и понижения давления камеры уплотнения из-за статического или динамического давления уплотнения (различающееся с ожидаемым статическим/динамическим давлением камеры уплотнения).

б) Рекомендуется использовать схему 13 для осуществления процесса вентиляции при выборе схем 31, 32 или 41 и вертикальности насоса. Заказчики/потребители должны учитывать возможность установки конструкции со «сливной втулкой», в которой кольцевая прорезь сужающейся втулки связана с отсеком, удерживающим твердые частицы вне камеры уплотнения. Необходимо убедиться, что камера уплотнения провентилирована до запуска оборудования.

в) Охлаждение способствует образованию небольшой маслянистости при повышенной температуре. Рекомендуется использовать схему промывки 23 (опытный путь доказывает, что эта схема менее склонна к закупориванию, чем схема 21, из-за рециркуляции более холодной жидкости из камеры уплотнения). Заказчик/потребитель может пересмотреть методы применения схемы 21 из-за усложнения уплотнения схемой 23 (размер и стоимость) и другими факторами — использование воздухоохладителя (схема 21), если невозможно использовать воду в качестве буферной/барьерной среды. (Воздухоохладитель работает лучше в схеме 21 из-за высокой разности температур между прокачиваемой жидкостью и охлаждающей средой). Заказчик/потребитель может рассмотреть методы применения схемы 32, если существует подходящая среда, которая подается напрямую в оборудование (затворная вода).

г) Необходимо рассмотреть вероятность использования дополнительной промывки с технологической стороны внутреннего уплотнения. Промывка конфигурации 3 FB обеспечивает дополнительное охлаждение, также подходят схемы 11 или 13. При других характеристиках оборудования используется схема промывки 32, если закачиваемая жидкость коррозийная, агрессивная или включает твердые абразивные частицы. Необходимо рассмотреть систему вентиляции вертикальных насосов. Особое внимание уделяется компоновке NC конфигурации 3 для обеспечения эффективной работы насоса. Необходимо проконсультироваться с изготовителем/поставщиком насоса, подходит ли данный насос камере уплотнения, и принять во внимание моменты, указанные в пункте «а».

Рекомендуемая процедура подбора конфигурации уплотнений (в системе единиц измерения СИ)

Лист 8 из 10

Условия работы, не содержащие воспламеняемых углеводородов

Рисунок А.5

Примечание. 4.13 для руководства по отбору схемы 53 A, 53 B или 53 C.

а) Заказчик/потребитель определяет, надо ли учесть схему 13, рассмотреть такие факторы, как включение в конструкцию сливной втулки, заполнение камеры уплотнения перекачиваемой жидкостью, необходимость вентилирования камеры уплотнения и понижения давления камеры уплотнения из-за статического или динамического давления уплотнения (различающееся с ожидаемым статическим/динамическим давлением камеры уплотнения).

б) Рекомендуется использовать схему 13 для осуществления процесса вентиляции при выборе схем 31, 32 или 41 и вертикальности насоса. Заказчики/потребители должны учитывать возможность установки конструкции со «сливной втулкой», в которой кольцевая прорезь сужающейся втулки связана с отсеком, удерживающим твердые частицы вне камеры уплотнения. Необходимо убедиться, что камера уплотнения провентилирована до запуска оборудования.

в) Процесс охлаждения необходим для уплотнений конфигурации 1 и 2 из-за ограничений по температуре стандартных дополнительных эластомеров (консультация с изготовителем/поставщиком уплотнения). Необходимо рассмотреть возможность изменения эластомеров на перфторкаучук (при невозможности проведения охлаждения). Рекомендуется использовать схему промывки 23 (она меньше склонна к закупориванию из-за рециркуляции холодной жидкости из камеры уплотнения, чем схема 21). Заказчик/потребитель может пересмотреть методы применения схемы 21 из-за усложнения уплотнения схемой 23 (размер и стоимость), а также другими факторами, например, использованием воздухоохладителя (схема 21) при отсутствии применения воды. (Воздухоохладитель работает лучше при схеме 21 из-за высокой разности температур между прокачиваемой жидкостью и охлаждающей средой). Заказчик/потребитель может рассмотреть методы применения схемы 32, при наличии подходящей жидкости, особенно если жидкость подается в оборудование (затворная вода). Для дополнительной информации обратитесь к описанию промывки/промывочной жидкости в настоящем приложении.

г) Необходимо рассмотреть вероятность использования дополнительной промывки с технологической стороны внутреннего уплотнения. Промывка конфигурации 3 FB обеспечивает дополнительное охлаждение, также подходят схемы 11 или 13. При других характеристиках оборудования используется схема промывки 32, если закачиваемая жидкость коррозийная, агрессивная или включает твердые абразивные частицы. Необходимо рассмотреть систему вентиляции вертикальных насосов. Особое внимание уделяется компоновке NC конфигурации 3 для обеспечения эффективной работы насоса. Необходимо проконсультироваться с изготовителем/поставщиком насоса, подходит ли данный насос камере уплотнения, и принять во внимание моменты, указанные в пункте «а».

Рекомендуемая процедура подбора конфигурации уплотнений (в системе единиц измерения СИ)

Лист 9 из 10

Условия работы, содержащие воспламеняемые углеводороды

Рисунок А.6

Примечание 1. 4.13 для руководства по отбору схем 53 A.

Примечание 2. 4.13 для руководства по отбору схемы 53 A, 53 B или 53 C.

а) Заказчик/потребитель определяет, надо ли учесть схему 13, рассмотреть такие факторы, как включение в конструкцию сливной втулки, заполнение камеры уплотнения перекачиваемой жидкостью, необходимость вентилирования камеры уплотнения и понижения давления камеры уплотнения из-за статического или динамического давления уплотнения (различающееся с ожидаемым статическим/динамическим давлением камеры уплотнения).

б) Рекомендуется использовать схему 13 для осуществления процесса вентиляции при выборе схем 31, 32 или 41 и вертикальности насоса. Заказчики/потребители должны учитывать возможность установки конструкции со «сливной втулкой», в которой кольцевая прорезь сужающейся втулки связана с отсеком, удерживающим твердые частицы вне камеры уплотнения. Необходимо убедиться, что камера уплотнения провентилирована до запуска оборудования.

в) Рекомендуется использовать процесс охлаждения для уменьшения вспышек на уплотняющих поверхностях. Это особенно эффективно, если температура охлаждающей воды выше средней. Если температура ниже, то заказчик-потребитель в качестве альтернативы может провести дополнительный процесс охлаждения или другие методы (высокие скорости промывки, систему распределения жидкости, увеличение давления камеры уплотнения или комбинации перечисленного выше) для обеспечения удовлетворительного срока службы уплотнения. Также велика вероятность использования схемы 32 при наличии подходящей промывочной жидкости или изменений конфигурации 3.

г) Необходимо рассмотреть вероятность использования дополнительной промывки с технологической стороны внутреннего уплотнения. Промывка конфигурации 3 FB обеспечивает дополнительное охлаждение, также подходят схемы 11 или 13. При других характеристиках оборудования используется схема промывки 32, если закачиваемая жидкость коррозийная, агрессивная или включает твердые абразивные частицы. Необходимо рассмотреть систему вентиляции вертикальных насосов. Особое внимание уделяется компоновке NC конфигурации 3 для обеспечения эффективной работы насоса. Необходимо проконсультироваться с изготовителем/поставщиком насоса, подходит ли данный насос камере уплотнения, и принять во внимание моменты, указанные в пункте «а».

Рекомендуемая процедура подбора конфигурации уплотнений (в системе единиц измерения СИ)

Лист 10 из 10

Подбор буферной/затворной жидкости

Буферная/затворная жидкость выбирается следующим образом:

• совместимость среды с насосом, уплотнение которого не пропускает формующих гелей или загрязнителей, возникающих при утечке перекачиваемой среды в затворную/буферную жидкость;
• совместимость среды с металлами, эластомерами и другими материалами, из которых конструируют систему уплотнений/промывки;
• совместимость среды при условии, что во время процесса достигается определенная температура (высокая или низкая).

В герметизирующих системах (метод герметизации — газовая оболочка) необходимо тщательно подбирать затворную жидкость для среды. Растворимость газа в барьерной среде улучшается с увеличением давления и снижением температуры затворной жидкости. При понижении давления или повышении температуры газ растворяется, что приводит к формированию затворной жидкости и снижению циркуляции. Это необходимо, если затворные жидкости обладают более высокой вязкостью (смазочные масла) и используются при манометрическом давлении выше 0,1 МПа.

Весь диапазон рабочих температур (при запуске оборудования) вязкости затворной/буферной жидкости должен тщательно проверяться. Вязкость должна равняться не меньше 500 мм2/с при воздействии минимальной возможной температуры.

Необходимо учитывать нижеприведенные рабочие характеристики затворной жидкости:

а) При рабочих условиях выше 10 °C углеводородные затворные/буферные жидкости обладают вязкостью менее 100 мм2/с — при температуре 38 °C и вязкостью 1 — 10 мм2/с при температуре 100 °C. Удовлетворительная работа.

б) При рабочих условиях ниже 10 °C углеводородные затворные/буферные жидкости обладают вязкостью 5 — 40 мм2/с при температуре 38 °C и вязкостью 1 — 10 мм2/с при температуре 100 °C. Удовлетворительная работа.

в) Водянистые потоки — смеси воды и гликоля этилена/гликоля пропилена. Коммерчески доступный автомобильный антифриз не должен применяться. Присадки в антифризе имеют тенденцию осаждаться на деталях уплотнения, вызывая поломки из-за гелеобразования.

г) Жидкость не должна замерзать при минимальной температуре окружающей среды в полевых условиях работы.

Неустойчивость и токсичность среды (утечки в атмосферу) не должны оказывать вредного влияния на окружающую среду. Кроме того:

• температура кипения среды должна равняться не менее 28 °C температуры, которой она подвергается;
• при наличии кислорода в среде температура вспышки должна быть выше рабочей температуры;
• гликоль этилен считается опасным материалом и/или опасным отходом при применении его в качестве затворной жидкости.

Среда должна соответствовать минимальным 3-летним рабочим условиям уплотнения, которые не должны ухудшаться на протяжении всего срока. Не должно образовываться шлама, происходить полимеризации или коксования после эксплуатации.

В углеводородных потоках применяются синтетические масла или хорошо очищенные парафиновые масла с малым количеством (или отсутствием) присадок, сопротивляющиеся износу.

Противоизносные или коррозионно-стойкие присадки товарных турбинных масел осаждаются на уплотняющих поверхностях.

Рекомендуемая процедура подбора конфигурации уплотнений (американская система единиц измерения)

Лист 1 из 10

                                 \/

                                 \/

Не углеводороды                       \/                     Углеводороды

       \/                             \/ Не воспламеняемые         \/ Воспламеняемые

<pre class="legal-pre"> ┌───────────┐                  ┌───────────┐                 ┌───────────┐
 │  Лист 3   │                  │  Лист 4   │                 │  Лист 5   │
 │Выбрать тип│                  │Выбрать тип│                 │Выбрать тип│
 └─────┬─────┘                  └──────┬────┘                 └────┬──────┘
       \/                              \/                          \/</pre>
    ┌───────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">    │                              Лист 6                               │
    │                       Выбрать конфигурацию                        │</pre>
    └──┬───────────────────────────────┬────────────────────────────┬───┘
<pre class="legal-pre">       \/                              \/                           \/
┌───────────────────┐         ┌───────────────────┐        ┌───────────────────┐
│       Лист 7      │         │      Лист 8       │        │      Лист 9       │
│ Выбрать промывку  │         │ Выбрать промывку  │        │ Выбрать промывку  │
│и резкое охлаждение│         │и резкое охлаждение│        │и резкое охлаждение│
└───────────────────┘         └─────────┬─────────┘        └───────────────────┘</pre>

                                    \/

Рисунок А.7

Рекомендуемая процедура подбора уплотнений (американская система единиц измерения) Обзор категории, типа и конфигурации уплотнения

Лист 2 из 10

Уплотнения должны быть категории 1, 2 или 3, как согласовано.

Основные характеристики каждой категории приведены ниже. Опции каждой характеристики, при их наличии, приведены в тексте с пометкой «если согласовано». Номера пунктов в круглых скобках определяют установленные требования.

Таблица А.7

Лист 2 из 10 (продолжение)

Тип уплотнения должен быть A, B или C, как согласовано.

Основные характеристики каждого типа приведены ниже. Опции каждой характеристики, при их наличии, приведены в тексте с пометкой «если согласовано». Номера пунктов в круглых скобках указывают при наличии установленных требований.

Таблица А.8

Лист 2 из 10 (продолжение)

Конфигурация уплотнения должна быть 1, 2 или 3, как согласовано.

Основные характеристики каждой конфигурации приведены ниже. Опции каждой характеристики, при их наличии, приведены с пометкой «если согласовано». Номера пунктов в круглых скобках указывают установленные требования.

Таблица А.9

Рекомендуемая процедура подбора уплотнений (американская система единиц измерения)

Лист 3 из 10

Применение торцового уплотнения в жидкостях, не содержащих углеводороды

Таблица А.10

20 — 350

350 — 500

350 — 500

500 — 750

500 — 750

Манометрическое давление камеры уплотнения, фунт/psi, уплотнение категории 1

< 300

< 300

< 300

Не применимо

Не применимо

Манометрическое давление камеры уплотнения, фунт/psi, уплотнения категорий 2 и 3

< 300

300 — 600

< 300

300 — 600

< 300

300 — 600

< 300

300 — 600

Стандартный тип уплотнения

Тип A

Тип A

Тип A

Тип A

Тип C

ES <а>

Тип C

ES <а>

Варианты, которые могут быть заданы

Тип B

ES <а>, <б>

Тип B

ES <а>, <б>

ES <а>

ES <а>

Варианты, которые могут быть заданы

Тип C

Тип C

Необходимые специальные характеристики

Нитриловое уплотнительное кольцо

Нитриловое уплотнительное кольцо

Специальные характеристики загрязняющих веществ <в>

Едкая щелочь

FFKM

FFKM

Абразивные частицы

Твердая поверхность с твердой поверхностью

Твердая поверхность с твердой поверхностью

Твердая поверхность с твердой поверхностью

Твердая поверхность с твердой поверхностью

Твердая поверхность с твердой поверхностью

Твердая поверхность с твердой поверхностью

Твердая поверхность с твердой поверхностью

Твердая поверхность с твердой поверхностью

Ароматические углеводороды и/или H₂S

FFKM

FFKM

Амиды

FFKM, стойкий к амидам

FFKM, стойкий к амидам

Настоящая процедура подбирает конструкции уплотнения, соответствующие настоящему стандарту. Перечисленные характеристики, соответствующие настоящему стандарту, обеспечивают одинаковые свойства.

<а> Полностью разработанная уплотнительная система. Проконсультируйтесь с изготовителем/поставщиком для гарантирования специальных конструктивных соображений.

<б> Специально разработанные сильфоны (высокое давление).

<в> Перечисленные характеристики применяются только в смесях, имеющих pH фактор 4 — 11.

Рекомендуемая процедура подбора уплотнений (американская система единиц измерения СИ)

Лист 5 из 10

Работы в условиях, содержащих воспламеняемые углеводороды

Таблица А.12

Рекомендуемая процедура подбора конфигурации уплотнений (американская система единиц измерения)

Лист 6 из 10

   *\/*

<pre class="legal-pre">┌─────────────────────────────────────┐     ┌────────────────────────────────────────┐
│Имеются ли национальные, региональные│ Да  │ Использовать утвержденные конфигурации │</pre>
│или местные постановления по подбору ├────>│уплотнения. Подбор конфигурации завершен│
<pre class="legal-pre">│       конфигурации уплотнения       │     │                                        │
└──────────────────┬──────────────────┘     └────────────────────────────────────────┘</pre>
                   \/ Нет
<pre class="legal-pre">┌─────────────────────────────────────┐     ┌────────────────────────────────────────┐
│Предоставляет ли компания /владелец/ │ Да  │     Использовать процедуру компании    │
│  стандарты по методологии подбора   ├────>│    /владельца/оператора по подбору     │
│       конфигурации уплотнения?      │     │уплотнения. Подбор конфигурации завершен│
└─────────────────┬───────────────────┘     └────────────────────────────────────────┘</pre>

              *\/ Нет*

              *\/*

              *\/ Нет                                          \/ Нет*

<pre class="legal-pre">┌─────────────────────────────────────┐     ┌──────────────────────────────────────────┐
│     Будет ли нормальная утечка      │     │ Будет ли нормальная утечка из уплотнения │
│    из уплотнения Конфигурации 1     │     │ Конфигурации 2 представлять недопустимое │    ┌────────────────────────┐
│представлять недопустимое образование│ Да  │       образование облака пара или        │ Да │Выберите Конфигурацию 3.│
│   облака пара или пожароопасность   ├────>│      пожароопасность в соответствии      ├───>│  Подбор конфигурации   │
│          в соответствии с           │     │ с руководствами/требованиями владельца?  │    │        завершен        │
│руководствами/требованиями владельца?│     │                                          │    └────────────────────────┘
└──────────────────┬──────────────────┘     └─────────────────────┬────────────────────┘
                   \/ Нет                                         \/ Нет
┌─────────────────────────────────────┐     ┌──────────────────────────────────────────┐
│     Будет ли нормальная утечка      │     │ Будет ли нормальная утечка из уплотнения │
│    из уплотнения Конфигурации 1     │     │     Конфигурации 2 превышать местные     │    ┌────────────────────────┐
│     превышать местные требования    │ Нет │   требования по допустимым выделениям    │ Да │Выберите Конфигурацию 3.│
│по допустимым выделениям в окружающую├────>│ в окружающую среду и/или нормам завода,  ├───>│  Подбор конфигурации   │
│     среду и/или нормам завода,      │     │        предоставленным владельцем        │    │        завершен        │
│   предоставленным владельцем или    │     │         или местными органами?           │    └────────────────────────┘
│          местными органами?         │     │                                          │
└──────────────────┬──────────────────┘     └──────────────────────┬───────────────────┘
                   │                                               │                    Нет или
                   \/ Нет                                          \/                   неизвестно
┌─────────────────────────────────────┐     ┌──────────────────────────────────────────┐
│     Требуется ли в соответствии     │     │      Требуется ли в соответствии с       │
│   с национальными, региональными    │     │ национальными, региональными и местными  │    ┌────────────────────────┐
│  и местными стандартами мониторинг  │ Нет │     стандартами мониторинг выделений     │    │Выберите Конфигурацию 3.│
│выделений уплотнения Конфигурации 1. ├────>│  уплотнения Конфигурации 2.  Мониторинг  ├───>│  Подбор конфигурации   │
│  Мониторинг необходим больше, чем   │     │     необходим больше, чем изменение      │    │        завершен        │
│ изменение конфигурации уплотнения?  │     │         конфигурации уплотнения?         │    └────────────────────────┘
└──────────────────┬──────────────────┘     └───────────────────────┬──────────────────┘
                   │                                                │                   Нет или
                   \/ Да                                            \/ Да               неизвестно
┌─────────────────────────────────────┐     ┌──────────────────────────────────────────┐
│ Будет ли уплотнение Конфигурации 1  │     │    Будет ли уплотнение Конфигурации 2    │    ┌────────────────────────┐
│     соответствовать требованиям     │ Нет │  соответствовать требованиям надежности  │    │Выберите Конфигурацию 3.│
│ надежности при воздействии рабочей  ├────>│ при воздействии рабочей температуры выше ├───>│  Подбор конфигурации   │
│       температуры выше 260 °F       │     │    500 °F (основа - опыт владельца)?     │    │        завершен        │
│     (основа - опыт владельца)?      │     │                                          │    └────────────────────────┘
└──────────────────┬──────────────────┘     └───────────────────────┬──────────────────┘
                   \/ Да                                            \/ Да</pre>

Рисунок А.8

Лист 6 из 10
(продолжение)

<pre class="legal-pre">┌─────────────────────────────────────┐     ┌──────────────────────────────────────────┐ Нет или
│ Будет ли уплотнение Конфигурации 1  │     │    Будет ли уплотнение Конфигурации 2    │ неизвестно
│     соответствовать требованиям     │     │       соответствовать требованиям        │
│  надежности в условиях, содержащих  │     │      надежности в условиях работы,       │    ┌────────────────────────┐
│ твердые частицы выше 0,5% от общей  │ Нет │    содержащих твердые частицы больше     │    │Выберите Конфигурацию 3.│
│     массы, или средах, которые      ├────>│     0,5% от общей массы, или средах,     ├───>│  Подбор конфигурации   │
│  полимеризуются при работе насоса,  │     │    которые полимеризуются при работе     │    │        завершен        │
│    и/или которые обладают низкой    │     │  насоса, и/или которые обладают низкой   │    └────────────────────────┘
│            маслянистостью?          │     │               маслянистостью?            │
└──────────────────┬──────────────────┘     └───────────────────────┬──────────────────┘</pre>

               *\/ Нет                                           \/ Да*

                *\/                                              \/*

<pre class="legal-pre">┌─────────────────────────────────────┐     ┌──────────────────────────────────────────┐
│Конфигурация 1 выбрана. Подбор Вашей │     │ Ожидается ли, что насос будет остановлен │     ┌────────────────────────┐
│     конфигурации завершен. Если     │     │    и разгерметизирован в течение 8 ч     │     │   Должна применяться   │
│обнаружена утечка, уровень и давление│     │   обнаружения утечки и что подобранная   │ Нет │   Конфигурация 2 или   │
│   которой отличны от необходимых,   │     │    Конфигурация 2, способная к работе    ├────>│    Конфигурация 3 с    │
│  то покупатель должен разработать   │     │минимум 8 ч в условиях камеры уплотнения? │     │   буферной жидкостью   │
│      метод обнаружения утечки       │     │                                          │     └────────────────────────┘
└─────────────────────────────────────┘     └───────────────────────┬──────────────────┘</pre>

                                                                *\/ Да*

                                                               *\/ Нет*

                                                                *\/*

                                            ┌──────────────────────────────────────────┐
<pre class="legal-pre">                                            │    Уплотнение Конфигурации 2 выбрано.    │
                                            │   Характеристики перекачиваемой среды    │
                                            │       также показывают, что сухое        │
                                            │    герметичное уплотнение может быть     │
                                            │         подходящим. В дополнение         │
                                            │   бесконтактное внутреннее уплотнение    │
                                            │      может также обеспечить большую      │
                                            │     надежность перекачиваемых сред,      │
                                            │    имеющих давление пара выше 60 psia    │
                                            │             (абс.) при 100 °F            │</pre>
                                            └──────────────────────────────────────────┘

Рисунок А.9

Рекомендуемая процедура подбора конфигурации уплотнений (американская система единиц измерения)

Лист 7 из 10

Условия работы, не содержащие углеводородов

Рисунок А.10

Примечание. См. 4.13 для руководства по отбору схем 53 A, 53 B или 53 C.

а) Заказчик/потребитель определяет, надо ли учесть схему 13, рассмотреть такие факторы, как включение в конструкцию сливной втулки, заполнение камеры уплотнения перекачиваемой жидкостью, необходимость вентилирования камеры уплотнения и понижения давления камеры уплотнения из-за статического или динамического давления уплотнения (различающееся с ожидаемым статическим/динамическим давлением камеры уплотнения).

б) Рекомендуется использовать схему 13 для осуществления процесса вентиляции при выборе схем 31, 32 или 41 и вертикальности насоса. Заказчики/потребители должны учитывать возможность установки конструкции со «сливной втулкой», в которой кольцевая прорезь дроссельной втулки связана с отсеком, удерживающим твердые частицы вне камеры уплотнения. Необходимо убедиться, что камера уплотнения провентилирована до запуска оборудования.

в) Необходимо охлаждать оборудование, так как может появиться небольшое количество масла при повышенной температуре. Рекомендуется использовать схему промывки 23, так как опыт показывает, что она не меньше склонна к закупориванию, чем схема 21 (рециркуляция более холодной жидкости из камеры уплотнения). Заказчик/потребитель может настоять на необходимости использования схемы 21 (наличие воздухоохладителя, в местах, где вода не применяется), так как схема 23 является более сложной (размер и стоимость). Воздухоохладитель работает лучше в схеме 21 из-за большой разницы температур между прокачиваемой жидкостью и охлаждающей средой. Заказчик/потребитель может также рассмотреть возможность применения схемы 32, если жидкость подается прямо в процесс (затворная вода). Для дополнительной информации надо обращаться к описанию схемы промывки в данном приложении.

г) Необходимо использовать дополнительную схему промывки на технологической стороне внутреннего уплотнения. Промывка также необходима в некоторых случаях для конфигурации 3 ориентации FB для обеспечения дополнительного охлаждения (схема промывки 11 или 13). В других условиях используется схема промывки 32 (закачиваемая жидкость коррозийная, агрессивна и включает твердые частицы). Необходимо учесть наличие процессов вентилирования вертикальных насосов. Особое внимание надо уделить конфигурации 3 ориентации NC для обеспечения эффективной работы насоса. Проконсультируйтесь у изготовителя/поставщика насоса, существует ли схема продувки насоса через камеру уплотнения. Не надо принимать во внимание параметры, описанные в перечислении а).

Рекомендуемая процедура подбора конфигурации уплотнений (американская система единиц измерения)

Лист 8 из 10

Условия работы, не содержащие воспламеняемых углеводородов

Рисунок А.11

Примечание. См. 4.13 для руководства по отбору схемы 53 A, 53 B или 53 C.

а) Заказчик/потребитель должен определить необходимость использования схемы 13, рассмотреть такие факторы, как включение в конструкцию сливной втулки, заполнение камеры уплотнения перекачиваемой жидкостью, необходимость использования вентилирования камеры уплотнения и необходимость понижения давления камеры уплотнения, зависящего от разницы статического или динамического давления уплотнения и ожидаемого статического и динамического давления камеры уплотнения.

б) Если выбрана схема 31, 32 или 41 и насос вертикальный, то рекомендуется использовать также схему 13 для осуществления вентилирования. Заказчик/потребитель должен учесть вероятность установки конструкции с дроссельной втулкой, в которой кольцевая прорезь связана с отсеком, удерживающим твердые частицы вне камеры уплотнения. Необходимо убедиться, что камера уплотнения провентилирована до запуска.

в) Необходимо провести охлаждение уплотнения конфигурации 1 и 2, прежде проконсультировавшись с изготовителем/поставщиком (из-за температурных ограничений стандартных дополнительных эластомеров). Существует вероятность изменения на перфторэластомер при отсутствии процесса охлаждения. Рекомендуется использоваться схему промывки 23, так как она меньше закупоривается, чем схема 21 (из-за рециркуляции более холодной жидкости из камеры уплотнения). Заказчик/потребитель может пересмотреть необходимость использования схемы 21, так как схема 23 усложняет уплотнение (размер и стоимость, недоступность использования воды в воздухоохладителе). Воздухоохладитель работает лучше в схеме 21 из-за большой разницы температур прокачиваемой жидкости и охлаждающей среды. Заказчик/потребитель может также рассмотреть вероятность применения схемы 32, если жидкость подается прямо в процесс (затворная вода). Для дополнительной информации см. описание схемы промывки в настоящем приложении.

г) Необходимо учесть вероятность использования дополнительной схемы промывки технологической стороны внутреннего уплотнения. Промывка необходима в конфигурации 3 ориентации FB для обеспечения дополнительного охлаждения (схемы промывки 11 и 13). При других условиях используют схему промывки 32 (закачиваемая жидкость коррозийная, агрессивна или включает твердые частицы). Существует необходимость вентилирования вертикальных насосов. Особое внимание уделяется конфигурации 3 ориентации NC для обеспечения эффективной работы насоса. Необходимо уточнить у изготовителя/поставщика, продут ли насос через камеру уплотнения и учтены параметры, приведенные в перечислении а).

Рекомендуемая процедура подбора конфигурации уплотнений (американская система единиц измерения)

Лист 9 из 10

Условия работы, содержащие воспламеняемые углеводороды

Рисунок А.12

Примечание 1. См. 4.13 для руководства по отбору схемы 53 A, 53 B или 53 C.

а) Заказчик/потребитель должен определить необходимость использования схемы 13, учесть такие факторы, как включение в конструкцию сливной втулки, заполнение камеры уплотнения перекачиваемой жидкостью, необходимость вентилирования камеры уплотнения и уменьшения давления камеры уплотнения, зависящего от разницы статического или динамического давления уплотнения и ожидаемого статического и динамического давления камеры уплотнения.

б) Если выбрана схема 31, 32 или 41 и насос вертикальный, то рекомендуется использовать также схему 13 для осуществления вентилирования. Заказчик/потребитель должен учесть вероятность установки конструкции с дроссельной втулкой, в которой кольцевая прорезь связана с отсеком, удерживающим твердые частицы вне камеры уплотнения. Необходимо убедиться, что камера уплотнения провентилирована до запуска.

в) Охлаждение необходимо проводить, чтобы минимизировать вспышки на уплотняющих поверхностях. Это будет эффективно, только если температура охлаждающей воды будет выше указанной температуры. Если она ниже указанной температуры (или в качестве дополнительного охлаждения), заказчик/потребитель может использовать высокие скорости промывки, систему распределения жидкости, увеличение давления камеры уплотнения или комбинации перечисленного, чтобы обеспечить удовлетворительный срок службы уплотнения. Можно также использовать в уплотнении конфигурации 3 схему 32 при наличии промывочной жидкости, если доступна подходящая промывочная жидкость.

г) Надо учесть необходимость использования дополнительной схемы промывки технологической стороны внутреннего уплотнения. Промывка нужна в конфигурации 3 ориентации FB для обеспечения дополнительного охлаждения (схема 11 или 13). При других условиях используется схема промывки 32 (закачиваемая жидкость является коррозийной, агрессивной или включает твердые частицы). Надо учесть необходимость вентилирования вертикальных насосов. Особое внимание уделяется конфигурации 3 ориентации NC для обеспечения эффективной работы насоса. Необходимо проконсультироваться с изготовителем/поставщиком, продут ли насос через камеру уплотнения, учитывая параметры, приведенные в пункте «а».
