ГОСТ 32562.1-2013 (EN 1096-1:2012). Межгосударственный стандарт. Стекло с покрытием. Классификация
(введен в действие Приказом Росстандарта от 22.11.2013 № 1997-ст)
(ред. от 30.09.2019)
Примечание
Текст документа приведен с учетом поправки, опубликованной в «ИУС», № 11, 2014; поправки, опубликованной в «ИУС», № 11, 2018. Изменение № 1 введено в действие Приказом Росстандарта от 30.09.2019 № 829-ст с 1 февраля 2020 года.
Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом «Институт Стекла» на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. № 44-2013, приложение № 24)
4 Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN 1096-1:2012 Glass in building. Coated glass. Part 1: Definition and classification (Стекло в строительстве. Стекло с покрытием. Часть 1. Описание и классификация) путем изменения отдельных фраз (слов, ссылок), внесения дополнительной информации, для более четкого понимания текста стандарта, которые выделены в тексте курсивом. В тексте стандарта исключены ссылки на EN 1096-5.
Ссылки на европейские стандарты заменены в разделе «Нормативные ссылки» и тексте стандарта на соответствующие межгосударственные стандарты.
Сведения о соответствии ссылочных межгосударственных стандартов европейским и международным стандартам, использованным в качестве ссылочных в примененном европейском стандарте, приведены в дополнительном приложении ДА.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
Наименование настоящего стандарта изменено относительно наименования европейского стандарта в связи с особенностями построения межгосударственной системы стандартизации.
Европейский стандарт разработан Европейским комитетом по стандартизации (CEN) ТК 129 «Стекло в строительстве».
Европейский стандарт, на основе которого подготовлен настоящий стандарт, реализует существенные требования безопасности Директивы ЕС (89/106/EEC) по строительным материалам
Перевод с английского языка (en).
Степень соответствия — модифицированная (MOD).
5 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. № 1997-ст межгосударственный стандарт ГОСТ 32562.1-2013 (EN 1096-1:2012) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на стекло с покрытием, используемое для остекления жилых и общественных зданий, эксплуатируемых в обычном режиме.
В настоящем стандарте приводятся характеристики, свойства и классификация стекол с покрытием, используемых в строительстве.
Методы и порядок проведения испытаний, используемых для оценки стойкости покрытия, приведены в ГОСТ 32562.2, ГОСТ 32562.3.
Правила приемки и производственный контроль приведены в Приложении ZA ГОСТ 32562.4.
Настоящий стандарт не распространяется на:
- стекла с наклеенными полимерными пленками ГОСТ 32563;
- зеркала ГОСТ 17716;
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
- эмалированное стекло (стемалит) ГОСТ 33891, [1], [2], ГОСТ EN 14179-1;
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
- стекло с лакокрасочным покрытием ГОСТ 32559.
<1> Сноска исключена с 1 февраля 2020 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2019 № 829-ст.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие нормативные документы:
ГОСТ 111-2014 Стекло листовое бесцветное. Технические условия
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ 5533-2013 Стекло узорчатое. Технические условия
ГОСТ 7481-2013 Стекло армированное. Технические условия
ГОСТ 17716-2014 Зеркала. Общие технические условия
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
Ссылка исключена с 1 февраля 2020 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2019 № 829-ст.
ГОСТ 30698-2014 Стекло закаленное. Технические условия
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ 30826-2014 Стекло многослойное. Технические условия
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ 32559-2013 Стекло с лакокрасочным покрытием. Технические условия
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ 32562.2-2013 (EN 1096-2:2012) Стекло с покрытием. Методы испытаний для покрытий классов A, B, S
ГОСТ 32562.3-2013 (EN 1096-3:2012) Стекло с покрытием. Методы испытаний для покрытий классов C и D
ГОСТ 32563-2013 Стекло с полимерными пленками. Технические условия
ГОСТ 32562.4-2013 (EN 1096-4) Стекло с покрытием. Правила приемки
ГОСТ 32998.4-2014 (EN 1279-4:2002) Стеклопакеты клееные. Методы определения физических характеристик герметизирующих слоев
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ 33087-2014 Стекло термоупрочненное. Технические условия
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ 33891-2016 Стекло закаленное эмалированное (стемалит). Технические условия
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ EN 410-2014 Стекло и изделия из него. Методы определения оптических характеристик. Определение световых и солнечных характеристик
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ EN 572-7-2017 Стекло профильное. Технические требования
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ EN 673-2016 Стекло и изделия из него. Методы определения тепловых характеристик. Метод расчета сопротивления теплопередаче
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ EN 674-2016 Стекло и изделия из него. Методы определения тепловых характеристик. Определение сопротивления теплопередаче методом защищенной горячей пластины
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ EN 675-2014 Стекло и изделия из него. Методы определения тепловых характеристик. Определение сопротивления теплопередаче методом измерения теплового потока
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ EN 1748-1-1-2016 Стекло боросиликатное. Технические требования
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ EN 1748-2-1-2016 Стеклокерамика. Технические требования
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ EN 12898-2014 Стекло и изделия из него. Методы определения тепловых характеристик. Определение коэффициента эмиссии
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ EN 14178-1-2016 Стекло щелочноземельное силикатное. Технические требования
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ EN 14179-1-2015 Стекло закаленное термовыдержанное. Технические требования
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ EN 14321-1-2015 Стекло закаленное щелочноземельное силикатное. Технические требования
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
ГОСТ EN 15683-1-2017 Стекло закаленное профильное. Технические требования»
(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1 Основные определения
3.1.1 стекло с покрытием (coated glass): Стекло-основа, как определено в 3.1.2, на которую нанесено покрытие, как определено в 3.1.3, с целью изменения одного или нескольких его свойств.
Примечание — Изменения могут относиться к одному или нескольким следующим свойствам:
- коэффициент направленного пропускания и/или отражения света;
- коэффициент пропускания и/или отражения солнечной энергии;
- коэффициент пропускания ультрафиолетового излучения;
- коэффициент эмиссии;
- самоочищающиеся свойства.
3.1.2 стекло-основа (glass substrate): Листовое стекло, специальное листовое стекло, химически упрочненное листовое стекло, термически обработанное листовое и специальное листовое стекло, многослойное стекло или многослойное безопасное стекло (см. раздел 4).
3.1.3 покрытие (coating): Один или несколько тонких непрерывных слоев из неорганических материалов, нанесенных на поверхность стекла-основы с использованием различных методов.
3.1.4 нанесение покрытия на линии (on-line coating): Обработка поверхности непрерывно движущейся ленты листового стекла на этапе производства до резки ленты.
3.1.5 нанесение покрытия вне линии (off line coating): Нанесение покрытия на отдельные листы стекла на производстве изготовителя стекла или перерабатывающей компании.
3.1.6 аддитивный метод нанесения покрытий (additive methods of deposition): Нанесение различными методами на поверхность стекла однослойных или многослойных покрытий (состоящих из металлов, оксидов, нитридов, фторидов, алмазоподобных форм углерода или других соединений).
3.1.7 отожженное стекло с покрытием (coated annealed glass): Стекло с покрытием на основе отожженного стекла.
3.1.8 закаленное или термически упрочненное стекло с покрытием (coated toughened or heat strengthened glass): Стекло с покрытием на основе закаленного или термически упрочненного стекла-основы.
3.1.9 термически обработанное стекло с покрытием (thermally treated coated glass): Закаленное или термически упрочненное стекло с покрытием.
3.1.10 стекло с покрытием, предназначенное для термической обработки (coated glass — to be toughened or to be heat strengthened): Стекло с покрытием, которое должно быть закалено или термически упрочнено для придания ему конечных спектрофотометрических характеристик.
3.1.11 закаливаемое или термически упрочняемое стекло с покрытием (toughenable or heat strengthenable coated glass): Стекло с покрытием, которое может закаливаться или термически упрочняться в ходе придания ему конечных спектрофотометрических характеристик.
3.2 Определения характеристик света, солнечного и теплового излучений
3.2.1 индекс цветопередачи в проходящем свете (Ra) (colour rendering in transmission): Изменение цвета объекта, освещаемого светом, проходящим через стекло с покрытием.
3.2.2 коэффициент отражения света стороной с покрытием (\rho_{V}) (light reflectance of coated side): Часть падающего света, отражаемая стеклом с покрытием, при условии, что свет падает на сторону с покрытием.
3.2.3 коэффициент отражения света стороной без покрытия (\rho_{V}\prime) (light reflectance of uncoated side): Часть падающего света, отражаемая стеклом с покрытием, при условии, что свет падает на сторону без покрытия.
3.2.4 коэффициент направленного пропускания света (ТV) (light transmittance): Часть падающего света, пропускаемая стеклом с покрытием.
3.2.5 номинальный цвет в отраженном свете со стороны покрытия (nominal colour in reflection of coated side): Цвет стекла, наблюдаемый со стороны стекла с покрытием.
3.2.6 номинальный цвет в отраженном свете со стороны без покрытия (nominal colour in reflection of uncoated side): Цвет стекла, наблюдаемый со стороны стекла без покрытия.
3.2.7 номинальный цвет в проходящем свете (nominal colour in transmission): Цвет стекла, наблюдаемый в проходящем свете.
Примечание — Номинальный цвет в 3.2.5, 3.2.6 и 3.2.7 определяется качественным показателем.
3.2.8 нормальная излучательная способность (\epsilon_{n}) (normal emissivity): Отношение мощности излучения поверхности стекла, на которую нанесено покрытие, к мощности излучения абсолютно черного тела.
Примечание — Метод измерения по ГОСТ EN 12898.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
<1> Сноска исключена с 1 февраля 2020 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2019 № 829-ст.
3.2.9 коэффициент прямого отражения солнечной энергии стороной с покрытием (\rho_{e}) (solar direct reflectance of coated side): Часть падающего солнечного излучения, отражаемая стеклом с покрытием, при условии, что излучение падает на сторону с покрытием.
3.2.10 коэффициент прямого отражения солнечной энергии стороной без покрытия (\rho_{e}\prime) (solar direct reflectance of uncoated side): Часть падающего солнечного излучения, отражаемая стеклом с покрытием, при условии, что излучение падает на сторону без покрытия.
3.2.11 коэффициент прямого пропускания солнечной энергии (Тe) (solar direct transmittance): Часть падающего солнечного излучения, которая напрямую пропускается стеклом с покрытием.
3.2.12 коэффициент общего пропускания солнечной энергии (солнечный фактор) (g) (total solar energy transmittance (solar factor): Часть падающего солнечного излучения, которая полностью проходит через стекло с покрытием.
Примечание — Метод расчета приведен в ГОСТ EN 410.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
<2> Сноска исключена с 1 февраля 2020 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2019 № 829-ст.
3.2.13 коэффициент затенения (shading coefficient) (SC): Отношение солнечного фактора стекла с покрытием к солнечному фактору стекла (листового бесцветного).
3.2.14 коэффициент теплопередачи (величина U) (thermal transmittance) (U-value): Количество теплоты, проходящее в условиях равновесия за единицу времени через единицу поверхности стекла с покрытием, на каждый градус разницы внутренней и наружной температур.
1 Метод расчета приведен в ГОСТ EN 673.
2 В некоторых случаях обозначение Ug применяют для значения U — коэффициента теплопередачи по центру остекления.
(примечания в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
<3> Сноска исключена с 1 февраля 2020 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2019 № 829-ст.
3.2.15 коэффициент пропускания ультрафиолетового излучения (ТUV) (ultraviolet transmittance): Часть падающей УФ составляющей солнечного излучения, пропускаемая стеклом с покрытием.
3.3 Определения пороков внешнего вида
3.3.1 неоднородность (uniformity defect): Небольшое отклонение цвета, видимое в отраженном или проходящем свете, в пределах одного листа стекла с покрытием или при сравнении одного листа с другим.
3.3.2 пятно (stain): Дефект покрытия, который по размеру превышает точечный дефект, часто неправильной формы, частично имеющий неоднородную структуру.
3.3.3 точечный дефект (punctual defect): Точечное изменение прозрачности, видимое при осмотре стекла в проходящем свете и отражающей способности, видимое при осмотре стекла в отраженном свете.
Примечание — Крапинки, проколы и царапины относятся к точечным дефектам.
3.3.3.1 крапинка (spot): Дефект, который при осмотре в проходящем свете, как правило, воспринимается более темным по сравнению с окружающим покрытием.
3.3.3.2 прокол (pinhole): Точечный участок без покрытия, характеризующийся частичным или полным его отсутствием, как правило, четко выделяются на его фоне при осмотре в проходящем свете.
3.3.3.3 царапины (scratches): Различные линейные черточки, видимость которых зависит от их длины, глубины, ширины, общего и взаимного расположения.
3.3.4 скопление (cluster): Скопление мелких дефектов, образующее видимость пятна.
3.4 Обозначения
В настоящем стандарте применены следующие обозначения:
Примечание — Если на стекла покрытие наносят на обе стороны, тогда у них нет стороны без покрытия, т.к. обе стороны стекла с покрытием.
4. Определения аддитивных методов нанесения покрытий
4.1 Химические методы нанесения покрытий:
Процессы, при которых покрытия на поверхности стекла образуются в ходе химических реакций с участием жидкости, пара или порошка.
Примечание — Далее приведены примеры:
a) нанесение покрытия химическим методом из раствора (wet chemical deposition): Распыление на поверхности стекла раствора соли металла и восстановителя. Происходит реакция восстановления с осаждением мелких частиц металла на поверхности стекла.
b) золь-гельное покрытие (sol-gel coating): На поверхность стекла способом окунания наносят металлоорганические соединения, которые пиролитическим методом преобразуются в соответствующие оксиды.
c) нанесение покрытия химическим методом из паровой фазы (chemical-vapour deposition): Соединения, находящиеся в паровой фазе, вступают в химическую реакцию на горячей поверхности стекла-основы.
d) покрытие, наносимое методом распыления (spray-coating): Пиролитическая реакция распыленных жидкостей на горячей поверхности стекла-основы.
e) порошковое покрытие (powder coating): Химическая реакция порошков на горячей поверхности стекла-основы.
4.2 Физические методы нанесения покрытий
Процессы, происходящие в условиях вакуума, при которых материалы из источника переносятся в виде простых веществ или соединений и покрытие формируется в результате их конденсации на поверхности стекла.
1 С этим процессом могут быть связаны химические реакции.
a) испарение (evaporation): Процесс, при котором материал покрытия испаряется под действием нагрева и осаждается на поверхности стекла.
b) напыление (sputtering): Газоразрядный процесс, при котором происходит бомбардировка ионами мишени, вызывающая распыление материала, который конденсируется на поверхности стекла.
4.3 Покрытия также могут наноситься с использованием сочетания методов, описанных в 4.1 и 4.2.
5. Стекло-основа (стекла, применяемые для изготовления стекла с покрытием)
Для изготовления стекла с покрытием используют стекло-основу:
5.1 Основные стекла
Стекло с покрытием изготавливают из натрий-кальций-силикатного стекла:
| \cdot Флоат-стекло | по ГОСТ 111 |
| (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст) \cdot Тянутое листовое стекло | |
| по ГОСТ 111 | \cdot Узорчатое стекло |
| по ГОСТ 5533 | \cdot Армированное стекло |
| по ГОСТ 7481 | \cdot Армированное и неармированное профильное стекло |
| по ГОСТ EN 572-7 | (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст) |
<1> Сноска исключена с 1 февраля 2020 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2019 № 829-ст.
5.2 Специальные основные стекла
Стекло с покрытием изготавливают из стекол различных составов, которые соответствуют следующим стандартам:
| \cdot Боросиликатное стекло | по ГОСТ EN 1748-1-1 |
|---|---|
| \cdot Стеклокерамика | по ГОСТ EN 1748-2-1 |
| \cdot Щелочноземельное силикатное стекло | по ГОСТ EN 14178-1 |
| \cdot Алюмосиликатное стекло | по [3] |
(п. 5.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
5.3 Стекла, изготовленные способом дополнительной обработки
5.3.1 Упрочненное стекло
Натрий-кальций-силикатные стекла, которые упрочнены термическим или химическим способом, такие как:
| по ГОСТ 33087 | \cdot Химически упрочненное стекло |
|---|---|
| по [4] | (п. 5.3.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст) |
<1> Сноска исключена с 1 февраля 2020 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2019 № 829-ст.
5.3.2 Закаленные безопасные стекла
Стекла, закаленные способом термической обработки, такие как:
| \cdot Закаленное натрий-кальций-силикатное стекло | по ГОСТ 30698 |
|---|---|
| \cdot Закаленное боросиликатное стекло | по [5] |
| \cdot Термовыдержанное закаленное натрий-кальций-силикатное стекло | по ГОСТ EN 14179-1 |
| \cdot Закаленное щелочноземельное силикатное стекло | по ГОСТ EN 14321-1 |
| \cdot Термовыдержанное закаленное щелочноземельное стекло | по [6] |
| \cdot Закаленное натрий-кальций-силикатное профильное стекло | по ГОСТ EN 15683-1 |
(п. 5.3.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
5.3.3 Многослойные стекла
Многослойные стекла в соответствии с требованиями ГОСТ 30826 такие как:
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
| по ГОСТ 30826 | \cdot Многослойное безопасное стекло |
|---|---|
| по ГОСТ 30826 | -------------------------------- |
<2> Сноска исключена с 1 февраля 2020 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2019 № 829-ст.
6. Характеристики света, солнечного и теплового излучений
6.1 Общие сведения
Цель нанесения тонкого покрытия на поверхность стекла заключается в изменении спектрофотометрических показателей стекла-основы.
Свойства покрытия нельзя рассматривать отдельно от свойств стекла, на которое оно нанесено. Сочетание стекла-основы и нанесенного покрытия является готовой продукцией, т.е. стеклом с покрытием.
В соответствии с ГОСТ EN 410 и ГОСТ EN 12898 учитывают следующие спектральные распределения:
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
a) спектральное распределение энергии излучения стандартного источника дневного света,
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
b) спектральное распределение энергии солнечного излучения,
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
c) спектр излучения абсолютно черного тела при 283 К.
6.2 Спектрофотометрические свойства
Спектрофотометрические свойства стекла с покрытием оценивают количественно по параметрам, указанным в 6.2.2 - 6.2.5, и измеряют в соответствии с ГОСТ EN 410 и ГОСТ EN 12898.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
Примечание — Учитывается влияние обратной стороны стекла.
6.2.2 Диапазон ультрафиолетового излучения
Диапазон определения (280 — 380) нм, в соответствии с ГОСТ EN 410. Определяют свойство как:
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
6.2.3 Диапазон видимого света
Диапазон определения (380 — 780) нм, в соответствии с ГОСТ EN 410. Определяют следующие свойства:
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
- коэффициент направленного пропускания света тV;
- номинальный цвет в проходящем свете;
- индекс цветопередачи в проходящем свете Ra;
- коэффициент отражения света стороной с покрытием \rho_{V} ;
- номинальный цвет в отраженном свете со стороны с покрытием;
- номинальный цвет в отраженном свете со стороны без покрытия.
При необходимости, индекс цветопередачи в проходящем свете Ra можно определить по ГОСТ EN 410.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
При необходимости цвет в отраженном свете со стороны с покрытием и без покрытия определяют количественно в соответствии с [7].
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
6.2.4 Диапазон солнечного излучения
Диапазон определения (300 — 2500) нм, в соответствии с ГОСТ EN 410. Определяют следующие свойства:
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
- коэффициент прямого пропускания солнечной энергии тe
- коэффициент прямого отражения солнечной энергии стороной с покрытием \rho_{e}
- коэффициент прямого отражения солнечной энергии стороной без покрытия \rho_{e}\prime
При использовании стекла с покрытием в качестве одинарного остекления необходимо рассчитывать солнечный фактор.
Примечание — Если поменять местами внутреннюю и наружную сторону стекла с покрытием, значение солнечного фактора может измениться.
6.2.5 Диапазон теплового излучения
Диапазон определения (5 — 50) мкм в соответствии с ГОСТ EN 12898. Определяют свойство:
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
При использовании стекла с покрытием в качестве одинарного остекления определяют коэффициент теплопередачи (величина U).
Примечание — Допускается вместо коэффициента теплопередачи (величины U) использовать сопротивление теплопередаче (R0).
При необходимости, значение величины U рассчитывают в соответствии с ГОСТ EN 673. Измерения в соответствии с ГОСТ EN 674 или ГОСТ EN 675 осуществляют только в случае невозможности проведения расчета в соответствии с ГОСТ EN 673.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
6.3 Допуски на отклонение параметров
Номинальные значения параметров указываются для стекла с покрытием, т.е. для комбинации покрытия и стекла-основы.
Из-за отклонений в процессе производства фактические/измеренные значения могут отличаться от номинальных.
7. Классификация стекол с покрытием
Стекла с покрытием изготовитель подразделяет на классы. Разделение на классы производят по способу применения.
Классификация стекол с покрытием основывается на расположении стороны с покрытием в остеклении. Расположением остекления определяется вид и интенсивность воздействия: влажность, атмосферные загрязнения, абразив, т.е. определяется стойкость покрытия при его эксплуатации.
Стекла с покрытием можно разделить на пять классов:
Класс A: Поверхность стекла с покрытием может располагаться как на внутренней, так и наружной стороне остекления.
Класс B: Стекло с покрытием может применяться в качестве одинарного остекления, при этом поверхность с покрытием должна располагаться с внутренней стороны остекления.
Класс C: Стекло с покрытием применяют только для стеклопакетов, при этом поверхность с покрытием должна располагаться внутри стеклопакета.
Класс D: Стекло сразу после нанесения покрытия должно устанавливаться в стеклопакет, при этом поверхность с покрытием должна располагаться внутри стеклопакета. Эти стекла отдельно не поставляются.
Класс S: Поверхность стекла с покрытием может располагаться с внутренней или наружной стороны остекления, но эти типы стекол с покрытием могут использоваться только в особых областях, например, в витринах магазинов.
1 Транспортирование, погрузка, разгрузка, обработка и хранение стекла с покрытием класса C следует осуществлять с особой осторожностью. В некоторых случаях для обеспечения необходимой адгезии герметика к поверхности стекла в стеклопакетах требуется удаление покрытия по контуру нанесения герметика (см. ГОСТ 32998.4).
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
<1> Сноска исключена с 1 февраля 2020 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2019 № 829-ст.
2 Стекло с покрытием класса D не используют в одинарном остеклении.
3 Контакт герметика со стеклом с покрытием класса D в стеклопакете должен осуществляться по стеклу-основе, т.е. покрытие должно быть удалено.
4 Срок службы покрытий класса S меньше по сравнению с покрытиями стекол, предназначенных для обычного применения в зданиях, покрытий класса A или B.
Заявленная долговечность стекол с покрытием должна подтверждаться следующими испытаниями на долговечность:
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
Стекло с покрытием классов A, B и S должно соответствовать требованиям, указанным в ГОСТ 32562.2.
Стекло с покрытием классов C и D должно соответствовать требованиям, указанным в ГОСТ 32562.3.
8. Внешний вид
8.1 Общие сведения
Пороки, оказывающие влияние на внешний вид:
- характерные пороки стекла-основы (в соответствии с требованиями раздела 5).
Если пороки стекла-основы после нанесения покрытия становятся более заметными, то их относят к порокам покрытия.
8.2 Определение пороков
8.2.1 Общие сведения
Пороки определяют визуально путем осмотра стекла с покрытием в проходящем свете и/или в отраженном свете. При этом в качестве источника освещения допускается использовать искусственное небо или дневной свет.
8.2.2 Искусственное небо
Искусственное небо представляет собой панель, излучающую диффузный поток света однородной яркости с индексом цветопередачи Ra выше 70 (см. [8]).
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
Его получают при помощи источника света, у которого цветовая температура находится в диапазоне от 4000 до 6000 К. Перед конструкцией из нескольких источников света находится светорассеивающая панель без спектральной селективности. Уровень освещенности на поверхности стекла должен составлять от 400 до 20 000 лк.
8.2.3 Дневной свет
Дневным светом считается равномерное освещение от облачного неба без прямого солнечного света.
8.3 Условия проведения контроля
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
<2> Сноска исключена с 1 февраля 2020 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2019 № 829-ст.
8.3.1 Общие сведения
Контроль стекла с покрытием осуществляется на листах стандартного размера или конечного размера, готовых к установке. Контроль производят на предприятии или по месту установки остекления.
Контролируемый лист стекла с покрытием осматривают с расстояния не менее 3 м. Расстояние для осмотра в каждом конкретном случае зависит от рассматриваемого дефекта и используемого источника освещения. Контроль стекла с покрытием в отраженном свете осуществляется наблюдателем, осматривающим сторону, которая будет наружной стороной остекления. Контроль стекла с покрытием в проходящем свете осуществляется наблюдателем, находящимся со стороны стекла, которая будет располагаться с внутренней стороны остекления. В ходе осмотра угол между нормалью к поверхности стекла с покрытием и лучом света, который после отражения поверхностью или прохождения через стекло попадает в глаза наблюдателя, должен составлять не более 30°, как показано на рисунке 1.

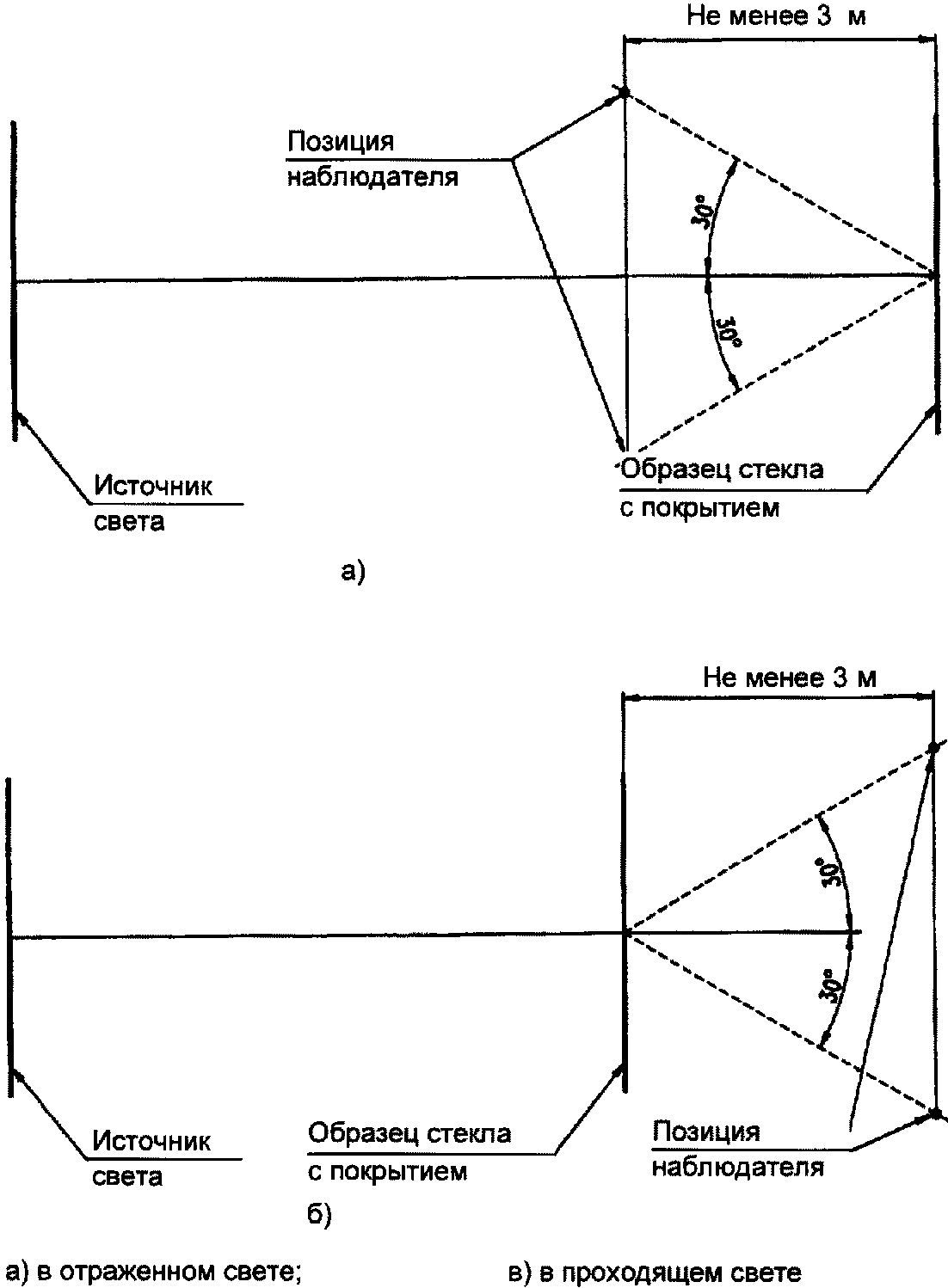

Рисунок 1 — Схема контрольного осмотра стекла с покрытием
При осмотре стекол с покрытием, готовых к установке в остекление, необходимо осматривать не только рабочую зону, но и краевую зону, как показано на рисунке 2.

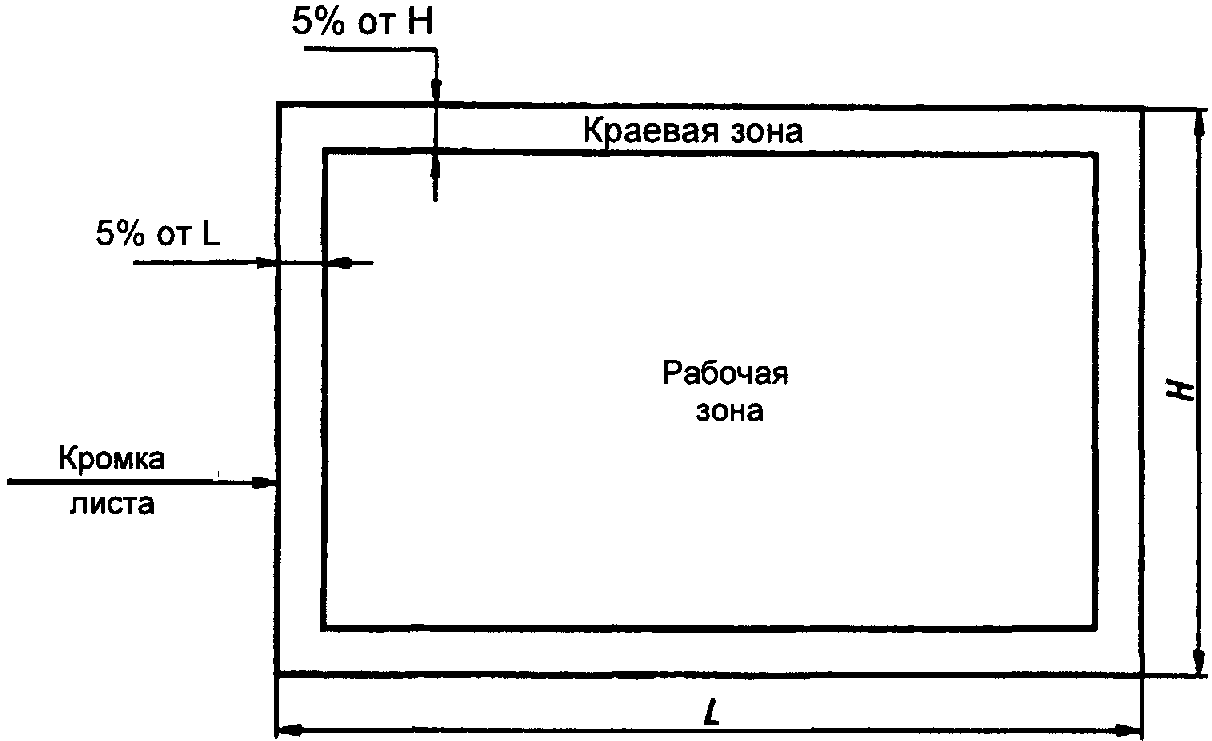

Рисунок 2 — Осматриваемые зоны стекла
с покрытием конечного размера
Краевая зона составляет 5% от длины (L) и 5% от ширины (H) листа стекла.
8.3.2 Равномерность распределения дефектов и пятен
В условиях осмотра, указанных в 8.3.1, отмечают любые, визуально воспринимаемые как дефект, вариации вида покрытия как в пределах одного листа, так и между соседними стеклами на фасаде.
(п. 8.3.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
8.3.3 Точечные пороки
При условиях осмотра, описанных в 8.3, отмечаются все визуально наблюдаемые крапинки, проколы и/или царапины.
В случае обнаружения крапинок/проколов, оценивается их размер и определяется их число с учетом размера листа. При наличии скоплений пороков необходимо определить их расположение по отношению к рабочей зоне.
При наличии царапин определяется их расположение: в рабочей или в краевой зоне. Измеряется длина каждой видимой царапины. При наличии царапин длиной более 75 мм определяется расстояние между соседними царапинами. При наличии царапин, длина которых составляет 75 мм или менее, отмечаются те зоны, в которых их скопление приводит к видимому дефекту внешнего вида.
8.4 Допустимые критерии пороков для стекол с покрытием
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
<1> Сноска исключена с 1 февраля 2020 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2019 № 829-ст.
Допустимые критерии пороков для стекол с покрытием, проконтролированных в соответствии с 8.3, приведены в таблице 1.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2019 № 829-ст)
Допустимые критерии пороков для стекол с покрытием
9. Информационные данные
9.1 Общие сведения
Изготовитель стекол с покрытием предоставляет информацию о всех спектрофотометрических свойствах в соответствии с разделом 6. Эта информация может быть представлена в любой форме и через любые средства информации, которые определил изготовитель. Одна из возможных форм, идентификационная карта, как показано в Приложении A.
Свойства, которые должны быть указаны, приведены в ГОСТ 32562.4.
9.2 Дополнительная информация
Изготовитель при необходимости также предоставляет всю необходимую информацию по следующим разделам:
- транспортирование;
- погрузка/разгрузка;
- хранение;
- резка;
- мойка;
- обработка, например, упрочнение, изготовление многослойного стекла, производство стеклопакетов;
- очистка поверхности стекла;
ПРИМЕР ПРЕДСТАВЛЕНИЯ СВОЙСТВ СТЕКЛА С ПОКРЫТИЕМ
Одна или две стороны с покрытием
(справочное)
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖГОСУДАРСТВЕННЫХ
СТАНДАРТОВ ЕВРОПЕЙСКИМ И МЕЖДУНАРОДНЫМ СТАНДАРТАМ,
ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ
ЕВРОПЕЙСКОМ СТАНДАРТЕ
(приложение ДА введено Изменением № 1, введенным в действие
Приказом Росстандарта от 30.09.2019 № 829-ст)
| Обозначение ссылочного межгосударственного стандарта | Степень соответствия | Обозначение и наименование ссылочного европейского (международного) стандарта |
| ГОСТ 111-2014 | NEQ | EN 572-8:2012 «Стекло в строительстве. Базовые изделия из натрий-кальций-силикатного стекла. Часть 8. Поставляемые и конечные размеры» |
| ГОСТ 5533-2013 | NEQ | EN 572-5:2012 «Стекло в строительстве. Базовые изделия из натрий-кальций-силикатного стекла. Часть 5. Узорчатое стекло» |
| EN 572-8:2012 «Стекло в строительстве. Базовые изделия из натрий-кальций-силикатного стекла. Часть 8. Поставляемые и конечные размеры» | ||
| ГОСТ 7481-2013 | NEQ | EN 572-3:2012 «Стекло в строительстве. Базовые изделия из натрий-кальций-силикатного стекла. Часть 3. Полированное армированное стекло» |
| EN 572-6:2012 «Стекло в строительстве. Базовые изделия из натрий-кальций-силикатного стекла. Часть 6. Армированное узорчатое стекло» | ||
| EN 572-8:2012 «Стекло в строительстве. Базовые изделия из натрий-кальций-силикатного стекла. Часть 8. Поставляемые и конечные размеры» | ||
| ГОСТ 17716-2014 | NEQ | EN 1036-1:2007 «Стекло в строительстве. Зеркала из флоат-стекла с серебряным покрытием для внутреннего применения. Часть 1. Определения, требования и методы испытаний» |
| ГОСТ 30698-2014 | NEQ | EN 12150-1:2000 «Стекло в строительстве. Закаленное натрий-кальций-силикатное безопасное стекло. Часть 1. Определение и описание» |
| EN 12150-2:2000 «Стекло в строительстве. Закаленное натрий-кальций-силикатное безопасное стекло. Часть 2. Оценка соответствия» | ||
| ГОСТ 30826-2014 | NEQ | ISO 12543-5:2011 «Стекло в строительстве. Многослойное и многослойное безопасное стекло. Часть 5. Размеры и обработка кромки» |
| ISO 12543-6:2011 «Стекло в строительстве. Многослойное и многослойное безопасное стекло. Часть 6. Внешний вид» | ||
| ГОСТ 32562.2-2013 (EN 1096-2:2012) | MOD | EN 1096-2:2012 «Стекло в строительстве. Стекло с покрытием. Часть 2. Требования и методы испытаний для стекла с покрытием классов A, B и S» |
| ГОСТ 32562.3-2013 (EN 1096-3:2012) | MOD | EN 1096-3:2012 «Стекло в строительстве. Стекло с покрытием. Часть 3. Требования и методы испытаний для стекла с покрытием классов C и D» |
| ГОСТ 32562.4-2013 (EN 1096-4:2004) | MOD | EN 1096-4:2004 «Стекло в строительстве. Стекло с покрытием. Часть 4. Оценка соответствия. Стандарт на продукцию» |
| ГОСТ 32563-2013 | NEQ | pr EN 15755-1:2008 «Стекло в строительстве. Стекло с адгезивной полимерной пленкой. Часть 1. Определения и описания» |
| ГОСТ 32998.4-2014 (EN 1279-4:2002) | MOD | EN 1279-4:2002 «Стекло в строительстве. Стеклопакеты. Часть 4. Методы испытаний физических характеристик краевых герметиков» |
| ГОСТ 33087-2014 | NEQ | EN 1863-1:2011 «Стекло в строительстве. Термоупрочненное натрий-кальций-силикатное стекло. Часть 1. Определение и описание» |
| EN 1863-2:2004 «Стекло в строительстве. Термоупрочненное натрий-кальций-силикатное стекло. Часть 2. Оценка соответствия» | ||
| ГОСТ EN 410-2014 | IDT | EN 410:2011 «Стекло в строительстве. Определение световых и солнечных характеристик остекления» |
| ГОСТ EN 572-7-2017 | IDT | EN 572-7:2012 «Стекло в строительстве. Базовые изделия из натрий-кальций-силикатного стекла. Часть 7. Армированное и неармированное профильное стекло» |
| ГОСТ EN 673-2016 | IDT | EN 673:2011 «Стекло в строительстве. Определение коэффициента теплопередачи (величины U). Метод расчета» |
| ГОСТ EN 674-2016 | IDT | EN 674:2011 «Стекло в строительстве. Определение коэффициента теплопередачи (величины U). Метод защищенной горячей пластины» |
| ГОСТ EN 675-2014 | IDT | EN 675:2011 «Стекло в строительстве. Определение коэффициента теплопередачи (величины U). Метод измерения теплового потока» |
| ГОСТ EN 1748-1-1-2016 | IDT | EN 1748-1-1:2004 «Стекло в строительстве. Специальные базовые изделия. Боросиликатные стекла. Часть 1-1. Определение и основные физические и механические свойства» |
| ГОСТ EN 1748-2-1-2016 | IDT | EN 1748-2-1:2004 «Стекло в строительстве. Специальные базовые изделия. Стеклокерамика. Часть 2-1. Определение и основные физические и механические свойства» |
| ГОСТ EN 12898-2014 | IDT | EN 12898:2001 «Стекло в строительстве. Определение коэффициента эмиссии» |
| ГОСТ EN 14178-1-2016 | IDT | EN 14178-1:2004 «Стекло в строительстве. Базовые изделия из щелочноземельного силикатного стекла. Часть 1. Флоат-стекло» |
| ГОСТ EN 14179-1-2015 | IDT | EN 14179-1:2005 «Стекло в строительстве. Закаленное термовыдержанное натрий-кальций-силикатное безопасное стекло. Часть 1. Определение и описание» |
| ГОСТ EN 14321-1-2015 | IDT | EN 14321-1:2005 «Стекло в строительстве. Закаленное щелочноземельное силикатное безопасное стекло. Часть 1. Определение и описание» |
| ГОСТ EN 15683-1-2017 | IDT | EN 15683-1:2013 «Стекло в строительстве. Закаленное натрий-кальций-силикатное профильное безопасное стекло. Часть 1. Определение и описание» |
| Примечание — В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT — идентичные стандарты: - MOD — модифицированные стандарты; - NEQ — неэквивалентные стандарты. | ||
БИБЛИОГРАФИЯ
(в ред. Изменения № 1, введенного в действие
Приказом Росстандарта от 30.09.2019 № 829-ст)
