ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАНДАЖИ ЧЕРНОВЫЕ ДЛЯ ЛОКОМОТИВОВ ЖЕЛЕЗНЫХ ДОРОГ ШИРОКОЙ КОЛЕИ

ТИПЫ И РАЗМЕРЫ

Rough tyres for locomotives of broad-gauge railways. Types and dimensions

Разработчики: В.В. Титов (руководитель темы); Н.Н. Каменев, канд. техн. наук; Л. И. Савкина; Е. Н. Бухиник, канд. техн. наук; М.С. Валетов, канд. техн. наук; В.И. Хейфец; О.А. Ладонкин.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27 марта 1980 г.

3. Взамен ГОСТ 3225-46.

4. Ссылочные нормативно-технические документы:

5. Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).

6. Переиздание (май 1998 г.) с Изменениями № 1, 2, утвержденными в июле 1984 г., июне 1988 г. (ИУС 11-84, 9-88).

1. Настоящий стандарт распространяется на черновые бандажи для колесных пар локомотивов и устанавливает их типы и размеры.

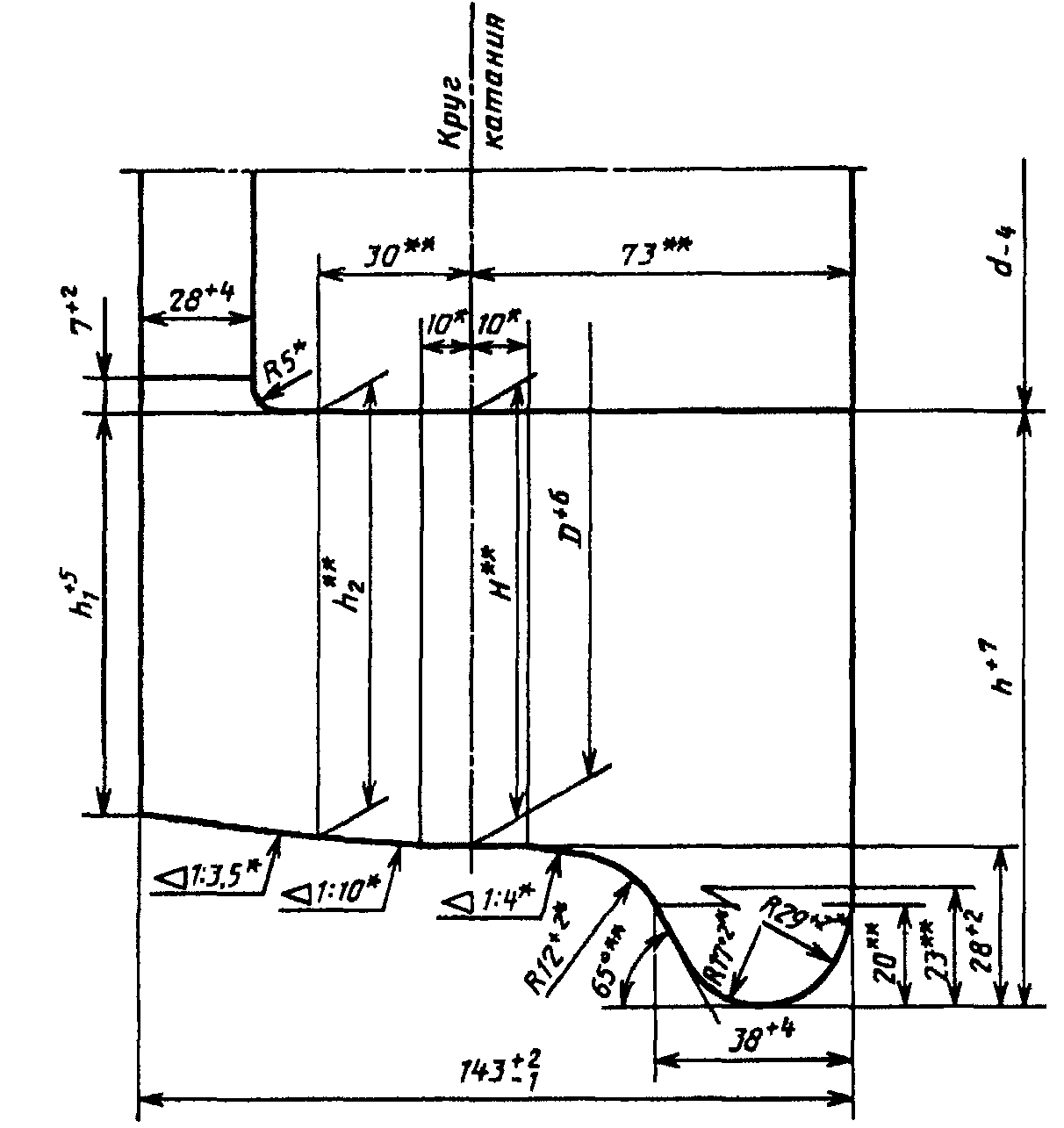

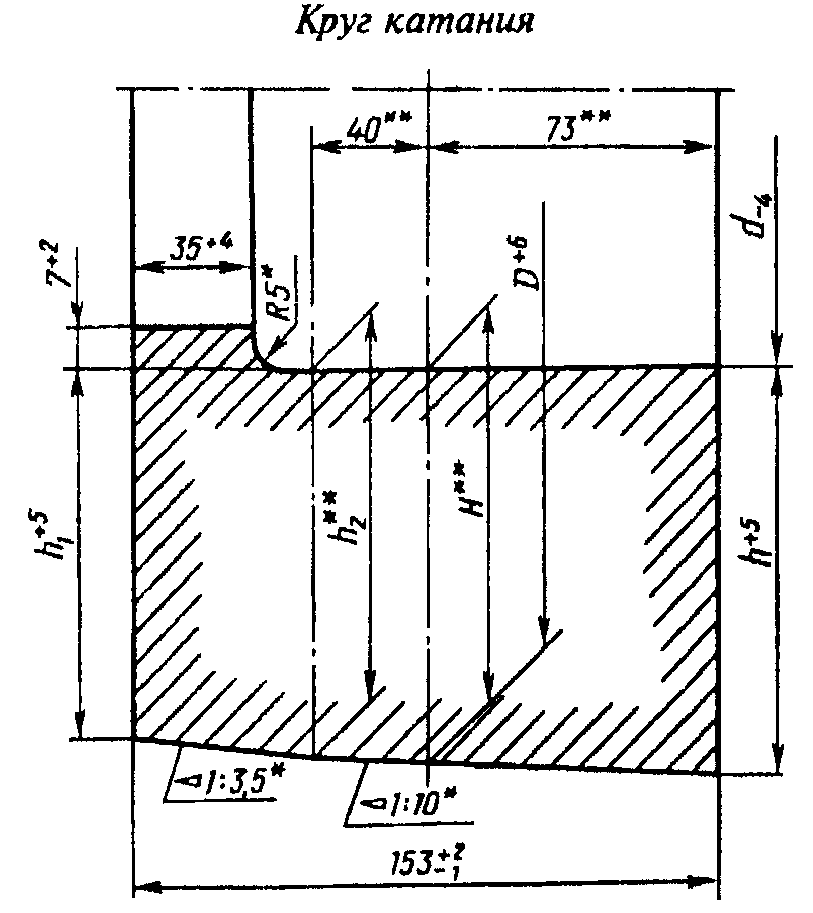

2. Бандажи должны изготовляться двух типов — с гребнем и без гребня. Размеры бандажа с гребнем должны соответствовать приведенным на черт. 1 и в табл. 1 и 2, бандажа без гребня — на черт. 2 и в табл. 3 и 4.

Допускаются:

на внутренней боковой поверхности бандажа уклоны от 0° до 1° и на наружной — до 30' с соответствующим увеличением ширины;

допуск овальности бандажа по кругу катания — 2 мм (полуразность диаметров);

разнотолщинность бандажа — не более 3 мм;

изготовление бандажей внутренним диаметром d = 1690 мм с предельным отклонением минус 8 мм;

изготовление бандажей внутренними диаметрами d от 1060 до 1690 мм с предельным отклонением минус 6 мм;

притупление углов профиля по кругу катания в виде скруглений радиусом не более 6 мм или фасок того же размера, по внутреннему диаметру — не более 1 мм.

(Измененная редакция, Изм. № 1, 2).

3. Ширина бандажа должна проверяться вне мест расположения знаков маркировки на расстоянии не менее 100 мм от ее крайних знаков.

4. Масса бандажей определена расчетом по номинальным размерам с учетом среднего поля допусков при плотности стали 7,85 г/см3.

5. Технические условия — по ГОСТ 398.

<**> Размеры для справок.

Таблица 1

мм

Таблица 2

Примечание. Размер, указанный в скобках, применяют при толщине бандажа Н = 88 мм.

Пример условного обозначения чернового бандажа с гребнем: внутренним диаметром d = 790 мм, шириной 143 мм, толщиной Н = 83 мм и марки 2 по ГОСТ 398:

<*> Размеры для инструмента.

<**> Размеры для справок.

мм

Таблица 4

Размеры, мм

Примечание. Размер, указанный в скобках, применяют при толщине бандажа Н = 88 мм.

Пример условного обозначения чернового бандажа без гребня: внутренним диаметром d = 890 мм, шириной 153 мм, толщиной Н = 83 мм и марки 2 по ГОСТ 398:

\text{Бандаж} \frac{890x153x83\text{ГОСТ }3225 - 80}{2\text{ГОСТ }398 - 96} .
