Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. № 1638-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШУМ МАШИН

ОЦЕНКА ЗВУКОВОЙ МОЩНОСТИ КОНДИЦИОНЕРОВ И ВОЗДУШНЫХ ТЕПЛОВЫХ НАСОСОВ

ЧАСТЬ 2

ОБОРУДОВАНИЕ ВНУТРЕННЕЕ БЕЗ ВОЗДУХОВОДОВ

Noise of machines. Sound power rating of air-conditioning and air-source heat pump equipment. Part 2. Non-ducted indoor equipment

(ISO 13261-2:1998, MOD)

ГОСТ 32111.2-2013 (ISO 13261-2:1998)

МКС 17.140.20

23.120

27.080

Дата введения 1 сентября 2014 года

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией «Научно-исследовательский центр контроля и диагностики технических систем» (АНО «НИЦ КД») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 марта 2013 г. № 55-п)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. № 1638-ст межгосударственный стандарт ГОСТ 32111.2-2013 (ISO 13261-2:1998) введен в качестве национального стандарта Российской Федерации с 1 сентября 2014 г.

5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 13261-2:1998 Sound power rating of air-conditioning and air-source heat pump equipment — Part 2: Non-ducted indoor equipment (Оценка звуковой мощности кондиционеров и воздушных тепловых насосов. Часть 2. Оборудование внутреннее без воздуховодов) путем: замены нормативных ссылок; исключения подразделов 3.11 и 5.2, пункта 4.3.1 и приложений A и B, требования которых нецелесообразно применять в межгосударственной стандартизации; изменения содержания терминологической статьи 3.10 и раздела 6, что обусловлено необходимостью введения в стандарт требований о заявлении шумовых характеристик, и пункта 4.1.1 с целью введения ограничений по применению ссылочных стандартов; внесением дополнительных слов для более четкого понимания положений стандарта. Текст измененных положений выделен в стандарте одиночной вертикальной полужирной линией на полях слева (четные страницы) и справа (нечетные страницы) от соответствующего текста. Дополнительные слова, фразы и замененные нормативные ссылки выделены курсивом. Наименование стандарта изменено относительно наименования международного стандарта в связи с приведением его в соответствие с ГОСТ 1.5 (подраздел 3.6). Полный текст измененных и исключенных структурных элементов примененного международного стандарта и объяснения причин внесения технических отклонений приведены в дополнительном приложении ДА.

Международный стандарт разработан техническим комитетом по стандартизации TC 86/SC 6 «Испытание и установление технических характеристик кондиционеров и тепловых насосов» Международной организации по стандартизации (ISO).

Перевод с английского языка (en).

Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международные стандарты, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.

Степень соответствия — модифицированная (MOD).

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в приложении ДА.

Настоящий стандарт подготовлен на основе применения ГОСТ Р 52894.2-2007 «Шум машин. Оценка звуковой мощности кондиционеров и воздушных тепловых насосов. Часть 2. Оборудование внутреннее без воздуховодов»

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт устанавливает методы оценки звуковой мощности оборудования кондиционеров и воздушных (т.е. использующих теплоту воздуха) тепловых насосов (далее — тепловые насосы), находящегося в помещении (далее — оборудование).

Стандарт распространяется на устанавливаемые в помещении секции оборудования с приводом от электродвигателя с механической компрессией, предназначенного для жилых, торговых и производственных помещений (в том числе на тепловые насосы со свободным нагнетанием, автономные кондиционеры и водяные тепловые насосы). Устанавливаемые настоящим стандартом методы позволяют оценить октавные уровни звуковой мощности и корректированный по A уровень звуковой мощности оборудования.

Стандарт не распространяется на оборудование с воздуховодами, устанавливаемое в помещении, на чиллеры (водоохлаждающие аппараты), конвекционные комнатные кондиционеры, оборудование с компрессорами переменной частоты вращения и оборудование, используемое в технологических процессах.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 12.1.003-83 Система стандартов безопасности труда. Шум. Общие требования безопасности

ГОСТ 30457-97 (ИСО 9614-1-93) Акустика. Определение уровней звуковой мощности источников шума на основе интенсивности звука. Измерение в дискретных точках. Технический метод

ГОСТ 30691-2001 (ИСО 4871-96) Шум машин. Заявление и контроль значений шумовых характеристик

ГОСТ 31273-2003 (ИСО 3745:2003) Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Точные методы для заглушенных камер

ГОСТ 31275-2002 (ИСО 3744-94) Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью <1>

ГОСТ 31276-2002 (ИСО 3743-1-94, ИСО 3743-2-94) Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Технические методы для малых переносных источников шума в реверберационных полях в помещениях с жесткими стенами и в специальных реверберационных камерах <2>

<1> На территории Российской Федерации действует ГОСТ Р 51401-1999.

<2> На территории Российской Федерации действует ГОСТ Р 51400-1999.

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 кондиционер (air-conditioner): Один или более агрегат в заводской комплектации, обычно включающий в себя испаритель или охладитель, компрессор и конденсатор, которые могут служить как для охлаждения, так и для отопления.

3.2 (воздушный) тепловой насос (air-source heat pump): Один или более агрегат в заводской комплектации, обычно включающий в себя устанавливаемый в помещении теплообменник кондиционера, компрессор и теплообменник испарителя, устанавливаемый снаружи (включая другие средства), которые, используя теплоту воздуха, могут служить как для отопления, так и для охлаждения.

3.3 оборудование для кондиционирования внутреннее без воздуховодов (non-ducted indoor air-conditioning equipment): Устанавливаемая внутри помещения часть оборудования для кондиционирования и тепловых насосов со свободными нагнетанием и вытяжкой воздуха.

3.4 конвекционный комнатный кондиционер (room fan-coil unit): Модуль заводской сборки, обычно включающий в себя водяной радиатор с регулируемым электрическим вентилятором, заключенные в один корпус или монтируемые на общей раме с целью использования в качестве единого модуля, предназначенного для подключения к общей системе водяного охлаждения.

Примечание - Данный модуль может также обладать функцией нагревания.

3.5 кассетный модуль (cassette unit): Раздельно-агрегатная система кондиционера или теплового насоса, у которой секция, распределяющая воздух в помещении, имеет два или более встроенных диффузоров и рециркуляционную воздухораспределительную решетку и которая обычно спроектирована для подвески на потолке с минимальным выступанием в помещение.

3.6 уровень звуковой мощности (sound power level) LW, дБ: Величина, равная десяти десятичным логарифмам отношения звуковой мощности, излучаемой испытуемым источником шума, к опорной звуковой мощности.

Примечание - Опорная звуковая мощность равна 1 пВт.

3.7 уровень звукового давления (sound pressure level) Lp, дБ: Величина, равная десяти десятичным логарифмам отношения квадратов звукового давления и опорного звукового давления.

Примечание - Опорное звуковое давление равно 20 мкПа.

3.8 октавная полоса (octave band): Диапазон частот, в котором верхняя частота равна удвоенной нижней.

Примечание - Октавные полосы указаны в таблице 1.

Таблица 1

Стандартные полосы частот

В герцах

3.9 третьоктавная полоса (one-third-octave band): Диапазон частот, в котором верхняя частота равна нижней частоте, умноженной на кубический корень из двух (приблизительно на 1,26).

Примечание — Третьоктавные полосы указаны в таблице 1.

4. Требования к проведению испытаний на шум

4.1. Методы испытаний на шум

4.1.1 Испытания на шум проводят точными и техническими методами (1-й и 2-й степеней точности) по ГОСТ 30457, ГОСТ 31273, ГОСТ 31275, ГОСТ 31276 с ограничениями, указанными в таблице 2.

Таблица 2

Методы оценки звуковой мощности и пункты настоящего стандарта, содержащие ограничения по применению соответствующего метода

4.1.2 Высокие скорости и турбулентность воздушного потока могут оказывать негативное влияние на сигнал микрофона, завышая оценку звуковой мощности. Рекомендуется, чтобы скорость ветра у микрофона не превышала 2 м/с. Погрешность измерения, обусловленная воздушными потоками, может быть уменьшена повторением измерений на большем расстоянии от оборудования. Если результаты измерения уровня звукового давления на обоих расстояниях различаются не более чем на +/- 1 дБ, то влияние воздушного потока пренебрежимо мало.

4.2. Получаемые данные

4.2.1 Уровни звуковой мощности определяют в децибелах (относительно 1 пВт) в третьоктавных полосах от 100 до 10000 Гц или октавных полосах от 125 до 8000 Гц.

4.2.2 Если применяют ГОСТ 30457, то получают данные в полосах частот до 6300 Гц. Результаты измерений в полосах частот свыше 6300 Гц можно использовать только для информации, так как неопределенность измерения в полосах частот свыше 6300 Гц не установлена.

Примечание — Если дополнительно определяют уровни звуковой мощности в третьоктавных полосах 50, 63 и 80 Гц или в октавной полосе 63 Гц, то рекомендуется соблюдать стандартные условия по температуре и применять методы по 4.1.

4.3. Специальные требования при испытаниях в октавной полосе 63 Гц

4.3.1 Если испытания проводят по ГОСТ 31275, то показатель акустических условий K₂A должен быть не более 2 дБА.

4.3.2 Если испытания проводят по ГОСТ 31273, то показатель акустических условий K₂A должен быть не более 0,5 дБА.

4.3.3 Если испытания проводят по ГОСТ 30457, то большое расстояние между микрофонами акустического зонда допускает измерения на низких частотах, но при условии соблюдения требований к показателям звукового поля.

4.4. Ветрозащитный экран

При испытаниях применяют ветрозащитный экран микрофона из губчатого материала. Пределы допускаемой погрешности измерений, обусловленной влиянием ветрозащитного экрана, не должны превышать +/- 1 дБ для полос от 50 до 4000 Гц и +/- 1,5 дБ — для полос от 4000 до 10000 Гц. Испытания без ветрозащитного экрана не проводят, если скорость ветра более 2 м/с.

4.5. Монтаж оборудования

4.5.1 Оборудование монтируют в соответствии с инструкцией изготовителя. При любых отклонениях в монтаже необходимо обеспечить, чтобы они не влияли на акустические характеристики оборудования, и указать их в протоколе испытаний.

4.5.2 Стена, на которой монтируют оборудование, должна быть массивной (каменная кладка или эквивалентная по свойствам конструкция) с коэффициентом звукопоглощения в диапазоне частот измерений обычно менее 0,06, или оборудование может быть смонтировано на дополнительной платформе, чтобы минимизировать акустический эффект от вибрации стены. Если кондиционер как единый агрегат может быть установлен частью снаружи, а частью в помещении (примером является кондиционер в окне), то его монтируют в соответствии с инструкцией изготовителя на перегородке, не пропускающей звук, используя патрубок в стене, монтажную раму или кронштейны, обычно поставляемые с кондиционером.

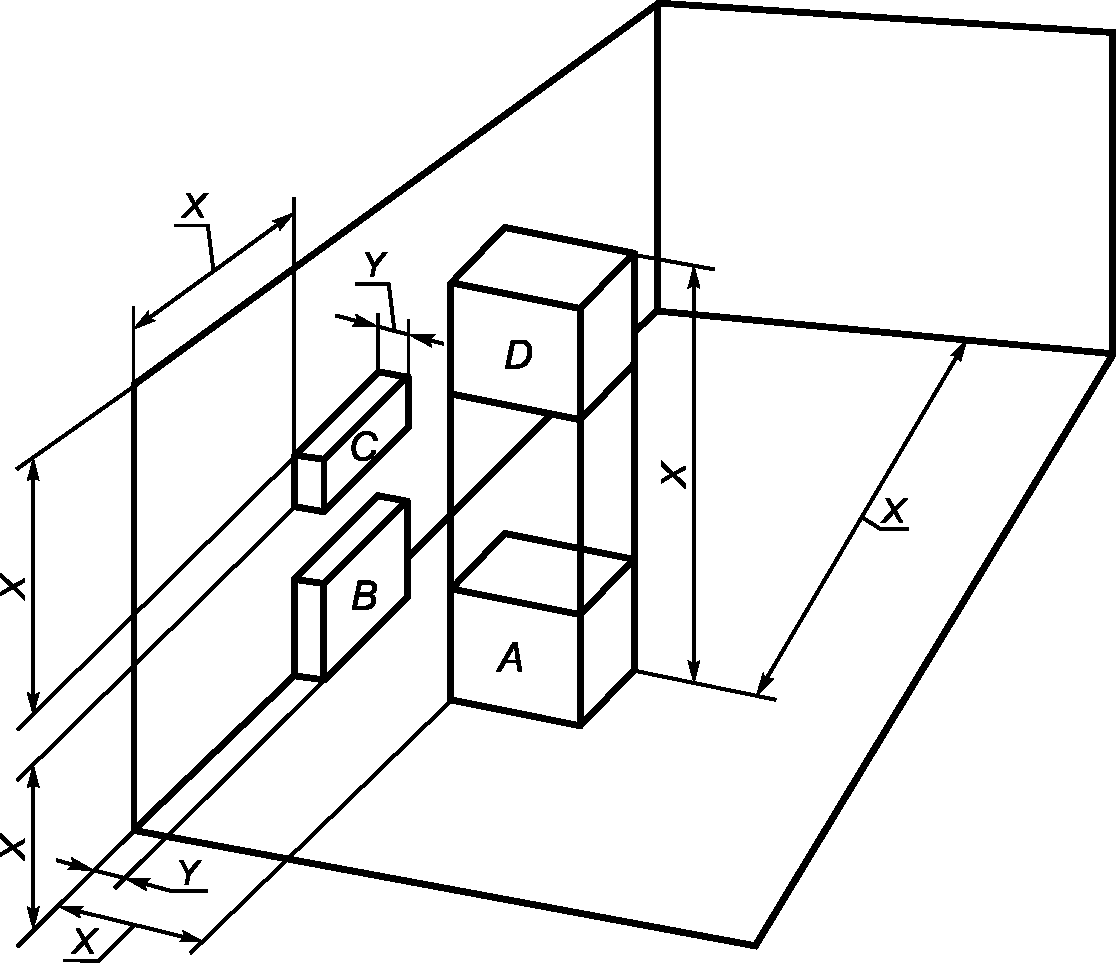

4.5.3 Типичными являются следующие варианты монтажа (рисунок 1):

a) A: оборудование установлено вдали от стены;

b) B: оборудование устанавливают на стене или в стене, но нижнюю часть оборудования располагают на полу или близко к нему, или верхнюю часть оборудования — на потолке или близко к нему. Оборудование монтируют с минимальным рекомендуемым изготовителем выступанием в помещение (размер «Y» на рисунке 1);

c) C: оборудование располагают на стене или в стене, но не на полу или близко к нему. Оборудование монтируют с минимальным рекомендуемым изготовителем выступанием в помещение (размеры «Y» и «X» на рисунке 1);

d) D: оборудование подвешено к потолку, или вмонтировано в потолок, или помещено в подходящую рамную конструкцию.

A — оборудование вдали от стены; B — оборудование, монтируемое вблизи пола или потолка и на стене или в стене; C — оборудование, монтируемое на стене или в стене; D — оборудование, подвешенное к потолку, или закрепленное на нем, или вмонтированное в потолок; X — минимальное расстояние от соседних поверхностей помещения, равное 1,5 м, если иначе не установлено изготовителем; Y — рекомендованное изготовителем минимальное выступание оборудования в помещение

Рисунок 1 — Типичные положения оборудования в испытательном помещении

4.5.4 Вспомогательные поверхности, необходимые для монтажа, не должны быть звукопоглощающими (коэффициент звукопоглощения при диффузном звуковом поле менее 0,06).

4.5.5 Кассетные устройства и агрегатированные кондиционеры, предназначенные для монтажа на поверхностях, на раме, или встраиваемые, должны быть установлены и работать в условиях свободного нагнетания без кожуха или воздуховода.

5. Методика оценки шума

5.1. Общие положения

Оценку шума проводят как по октавным уровням звуковой мощности LW, так и по корректированному по A уровню звуковой мощности LWA. Корректированный по A уровень звуковой мощности может быть рассчитан по уровням звуковой мощности третьоктавных или октавных полос. Оценку шума выполняют при работе оборудования в режиме, установленном для определения эксплуатационных характеристик оборудования.

5.2. Определение октавного уровня звуковой мощности LW

Оценку уровня звуковой мощности в заданных условиях определяют по результатам прямых измерений (4.2.1) или рассчитывают по третьоктавным уровням по формуле

L_{W(i)} = 10lg[\sum_{m = 1}^{3} 10^{L_{W(in)}/10}], (1)

где LW(i) — уровень звуковой мощности в i-й октавной полосе от 125 до 8000 Гц, дБ. При расчете может быть учтена полоса частот со среднегеометрической частотой 63 Гц, если располагают данными испытаний в соответствующих ей третьоктавных полосах;

LW(in) — уровень звуковой мощности в n-й третьоктавной полосе, соответствующей i-й октавной полосе, дБ.

5.3. Определение корректированного по A уровня звуковой мощности LWA

Одночисловое значение — корректированный по A уровень звуковой мощности получают логарифмическим суммированием корректированных по A третьоктавных или октавных уровней звуковой мощности.

5.3.1 Пересчет третьоктавных или октавных уровней звуковой мощности в корректированные по A уровни звуковой мощности в полосах частот

Корректированные по A уровни звуковой мощности в полосах частот получают, прибавляя поправку по таблице 3 к уровням звуковой мощности в полосах частот.

Таблица 3

Поправки для расчета значений на частотной характеристике A

5.3.1.1 Если испытания проводят по ГОСТ 31273, ГОСТ 31275, ГОСТ 31276, то уровни звуковой мощности в полосах частот по 4.2.1 пересчитывают в корректированные по A уровни прибавлением поправок по таблице 3. Корректированный по A уровень звуковой мощности рассчитывают по 5.3.2.

5.3.2 Расчет корректированного по A уровня звуковой мощности LWA

Корректированный по A уровень звуковой мощности LWA, дБА, для заданных условий рассчитывают по корректированным по A уровням звуковой мощности в октавных или третьоктавных полосах, полученным по 5.3.1, по формуле

L_{WA} = 10lg[\sum_{n = 1}^{N} 10^{L_{WA(n)}/10}], (2)

где LWA(n) — корректированный по A уровень звуковой мощности в n-й третьоктавной или октавной полосе, дБА;

N — число третьоктавных или октавных полос, равное:

21 — для третьоктавных полос от 100 до 10000 Гц;

24 — для третьоктавных полос от 50 до 10000 Гц;

7 — для октавных полос от 125 до 8000 Гц;

8 — для октавных полос от 63 до 8000 Гц.

5.4. Условия испытаний

5.4.1 Электрические характеристики

Испытания проводят при номинальных напряжении, частоте и соотношении фаз питающей силовой сети, указанных в паспорте оборудования. Оборудование, работающее при двух напряжениях, испытывают при обоих напряжениях. В качестве заявленного принимают наибольшее значение шумовой характеристики или приводят оба значения. Оборудование, работающее на двух частотах, испытывают на обеих частотах. В качестве заявленного принимают наибольшее значение шумовой характеристики или приводят оба значения.

5.4.2 Воздушный поток

Параметры воздушного потока как со стороны всасывания, так и со стороны нагнетания должны быть такими, чтобы при работе кондиционера были обеспечены номинальные режимы охлаждения или нагревания воздуха в соответствии со стандартами, устанавливающими методы испытания данного оборудования.

5.4.3 Режим работы оборудования

5.4.3.1 Режим охлаждения

Условия испытаний при акустической оценке в режиме охлаждения должны быть такими же, как при испытаниях на определение характеристик охлаждения.

5.4.3.2 Режим отопления

Условия испытаний при акустической оценке в режиме отопления, осуществляемого тепловым насосом со свободным нагнетанием, должны быть такими же, как при испытаниях на определение характеристик отопления (должны быть высокие и/или низкие, но не слишком низкие температуры).

5.4.3.3 Водяные тепловые насосы

Испытания на шум водяных тепловых насосов со свободным нагнетанием, грунтовых или грунтовых с замкнутым контуром тепловых насосов (в режиме отопления) должны быть проведены в номинальном режиме работы.

5.4.4 Допуски на условия испытаний

Допуск по температуре воды при испытаниях на шум +/- 1 °C, по температуре воздуха +/- 3 °C.

6. Заявленные значения

6.1 Заявленные значения включают в себя:

Приложение ДА (справочное)

ПЕРЕЧЕНЬ ТЕХНИЧЕСКИХ ОТКЛОНЕНИЙ НАСТОЯЩЕГО СТАНДАРТА ОТ ПРИМЕНЕННОГО В НЕМ МЕЖДУНАРОДНОГО СТАНДАРТА ISO 13261-2:1998

Таблица ДА.1
