ГОСТ 31972-2013. Межгосударственный стандарт. Автомобильные транспортные средства. Порядок и процедуры методов контроля установки газобаллонного оборудования

(введен в действие Приказом Росстандарта от 08.11.2013 № 1400-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 31972-2013"]:::rst
  click n0 "https://bukva.ai/docs/gost-31972-2013" "ГОСТ 31972-2013. Межгосударственный стандарт. Автомобильные транспортные средства. Порядок и процедуры методов контроля установки газобаллонного оборудования (введен в действие При"
  n1["ГОСТ Р 58697-2019"]:::doc
  click n1 "https://bukva.ai/docs/gost-r-58697-2019" "ГОСТ Р 58697-2019. Национальный стандарт Российской Федерации. Автомобильные транспортные средства. Порядок и процедуры методов контроля установки газобаллонного оборудования (утв."
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

45913

Дата введения 1 сентября 2014 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт „НАМИ“ (ФГУП „НАМИ“)»

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 56 «Дорожный транспорт»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 07 июня 2013 г. № 43-2013)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 08 ноября 2013 г. № 1400-ст межгосударственный стандарт ГОСТ 31972-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2014 г.

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1 Область применения

Настоящий стандарт распространяется на автомобильные транспортные средства (далее — АТС) пассажирские и грузовые, имеющие двигатели внутреннего сгорания с искровым зажиганием как с карбюраторной системой питания, так и с системой впрыска топлива и двигатели внутреннего сгорания с воспламенением от сжатия и двухтопливной системой питания (газодизели), и устанавливает порядок и процедуры методов контроля установки на них газобаллонного оборудования. Установку газобаллонного оборудования производят в целях использования в двигателях внутреннего сгорания в качестве моторного топлива автомобильных марок сжиженных углеводородных газов: марки ПА и ПБА — или компримированного природного газа по ГОСТ 27577.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарт:

ГОСТ 27577-2000 Газ природный топливный компримированный для двигателей внутреннего сгорания. Технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и сокращения

В настоящем стандарте применены следующие термины с соответствующими определениями и сокращениями:

3.1 газобаллонные автомобильные транспортные средства; ГБТС: Автомобильные транспортные средства, использующие в качестве моторного топлива газ.

3.2 базовая модель автомобильного транспортного средства: Тип автомобильного транспортного средства, работающего на нефтяном моторном топливе (бензине).

3.3 баллон газотопливный (баллон газовый, баллон): Сосуд с сжиженным нефтяным газом или компримированным природным газом, предназначенный для обеспечения топливом двигателя автомобильного транспортного средства, на котором он установлен.

3.4 оборудование для питания двигателя газообразным топливом (газобаллонное оборудование); ГБО: Совокупность агрегатов, элементов и узлов, включая баллоны, комплекты монтажных изделий баллонов, соединительные трубопроводы, электрооборудование и электронные устройства, обеспечивающие работу ГБТС на газовом топливе.

3.5 сжиженный нефтяной газ; СНГ (сжиженный углеводородный газ; СУГ): Смесь пропан-бутановых фракций, поставляемых в качестве топлива для газобаллонных автомобильных транспортных средств.

3.6 компримированный природный газ; КПГ: Природный газ (метан), поставляемый в качестве топлива для газобаллонных автомобильных транспортных средств.

3.7 комплект газобаллонного оборудования: Газобаллонное оборудование, установка которого на автомобильные транспортные средства обеспечивает его функциональную работоспособность на газовом топливе соответствующего вида.

3.8 отработавшие газы; ОГ: Смесь газов с примесью взвешенных частиц, образовавшихся в результате сгорания моторного топлива.

3.9 вредные (загрязняющие) вещества; ВВ: содержащиеся в воздухе примеси, оказывающие неблагоприятное действие на здоровье человека, — оксид углерода, диоксид азота, оксид азота, углеводороды алифатические предельные.

4 Технические требования

4.1 Общие требования к организации порядка и процедур методов контроля установки газобаллонного оборудования на базовые автомобильные транспортные средства

4.1.1 Установка ГБО на АТС и испытания газотопливных систем питания ГБТС проводят на предприятиях, имеющих соответствующую производственную базу, технологическое оборудование, в том числе компрессорное оборудование, и аттестованный для выполнения этой работы рабочий и инженерно-технический персонал;

4.1.2 Работы по установке ГБО на базовые АТС и испытания газотопливных систем питания ГБТС могут проводить как на едином технологическом комплексе, так и на различных производственных базах.

4.1.3 Испытания газотопливных систем питания ГБТС включают два вида работ:

• испытания на герметичность и опрессовку соединений агрегатов и узлов ГБО;
• испытания на функционирование газотопливных систем питания при работе на КПГ или СНГ и жидком топливе, включая испытания по определению выбросов вредных (загрязняющих) веществ в отработавших газах двигателей при работе на КПГ или СНГ и жидком топливе.

4.1.4 Испытания газотопливных систем питания на герметичность, опрессовку соединений и функционирование при работе на газе проводят по единой технологии согласно 5.2, 5.3 и приложения А - В.

4.2 Технические требования к автомобильным транспортным средствам для установки на них газобаллонного оборудования

4.2.1 Установка ГБО производится на базовые АТС пассажирские и грузовые, отечественного и зарубежного производства, находящиеся в эксплуатации и отвечающие требованиям 4.2.2 - 4.2.12.

4.2.2 АТС, предназначенные для установки ГБО, должны быть технически исправны и укомплектованы в соответствии с техническими условиями и документацией предприятия-изготовителя АТС.

4.2.3 АТС, принимаемые для установки ГБО, должны быть чистыми. Особенно тщательно должны быть вымыты места крепления ГБО (моторный отсек, багажник, рама автомобиля, днище кузова).

4.2.4 Места крепления ГБО не должны иметь трещин, ослабленных соединений и механических повреждений.

4.2.5 В зонах крепления ГБО не допускается наличие следов ремонта (дополнительных сварочных швов, отверстий, накладок).

4.2.6 Для АТС: багажные отделения легковых автомобилей и автобусов, грузовые отделения фургонов, грузовые платформы грузовых автомобилей должны быть освобождены от предметов, не относящихся к комплектности автомобиля.

4.2.7 В местах установки и крепления ГБО не должно быть загрязнений.

4.2.8 Система питания двигателей АТС, направляемых для установки ГБО, должна быть отрегулирована на показатели базовых значений содержания ВВ в ОГ для данного типа транспортного средства.

4.2.9 Искровая система зажигания АТС должна быть в технически исправном состоянии.

4.2.10 Сдаваемое АТС для установки ГБО должно иметь запас топлива в топливном баке в количестве от 5 до 15 литров.

4.2.11 Для установки ГБО принимают легковые автомобили независимо от типа кузова при условии, что предприятие-изготовитель ГБО рекомендует в своей технической документации установку его на эти АТС с гарантией обеспечения отвода возможной утечки газа из зоны размещения газового баллона за пределы ГБТС.

4.2.12 При сдаче (приемке) АТС, принадлежащих заказчику, физическому или юридическому лицу, независимо от его организационно-правовых форм и форм собственности, для установки ГБО, оформляют приемо-сдаточный акт (см. приложение Г).

Акт подписывают и заверяют печатью представителем заказчика или владельцем АТС и представителем исполнителя, осуществляющего установку ГБО на АТС, и скрепляется печатью предприятия — исполнителя работ.

Приемо-сдаточный акт оформляется в 2-х экземплярах, один из которых остается у Исполнителя работ, второй экземпляр выдается владельцу (собственнику) АТС или его представителю. Оба акта имеют одинаковую юридическую силу.

В случае отказа Исполнителя в приемке АТС на установку ГБО в акте делается соответствующая запись, а АТС возвращается владельцу.

4.3 Технические требования к газобаллонному оборудованию, устанавливаемому на автомобильные транспортные средства

4.3.1 ГБО, устанавливаемое на АТС, должно соответствовать требованиям [1] - [3].

4.3.2 Устанавливаемое на АТС ГБО или его составные элементы должны иметь сертификаты соответствия требованиям [1] - [3].

4.3.3 Выполнение требований по 4.3.1 подтверждают наличием сертификата соответствия на комплект ГБО для конкретного типа АТС.

4.3.4 Допускается применение в составе ГБО функциональных элементов, изготовленных различными предприятиями и отвечающих требованиям 4.3.1 и имеющих сертификат соответствия.

4.3.5 Газовые баллоны для КПГ и СНГ, входящие в состав ГБО, должны соответствовать требованиям [1] и [2].

4.3.6 Маркировка паспортных данных газовых баллонов для КПГ и ГСН, наносимая на наружной поверхности, должна соответствовать требованиям [1] и [2].

4.3.7 Неотъемлемой частью ГБО, подлежащего установке на АТС, является следующая документация, которую должен представить изготовитель комплекта исполнителю по установке ГБО:

а) сертификат соответствия на ГБО на конкретный тип АТС согласно требованиям 4.3.3;

б) в отношении установки на конкретный тип АТС руководство по эксплуатации ГБО в соответствии с требованиями [3];

в) инструкция по установке ГБО на конкретный тип АТС в соответствии с требованиями [3] (или монтажные чертежи).

4.3.8 В состав ГБО должны входить элементы, предназначенные для работы на СНГ и КПГ, в соответствии [1] и [2]:

а) газовый(ые) баллон(ы) для СНГ или КПГ;

б) вспомогательное оборудование баллона, которое может быть при необходимости оснащено газонепроницаемым кожухом;

в) регулятор давления (может быть оснащен предохранительным клапаном);

г) испаритель (может быть совмещен с регулятором давления);

д) заправочный блок;

е) газовый смеситель;

ж) газовый инжектор;

и) газовый дозатор;

к) датчик давления;

л) датчик температуры;

м) электронный блок управления;

н) газовый фильтр;

п) система переключения вида топлива и электрическая система;

р) дополнительный автоматический клапан (может быть выполнен в одном узле с регулятором давления);

с) трубопроводы:

• гибкие трубопроводы (шланги);
• жесткие трубопроводы.

По перечислению б) вспомогательное оборудование баллона для СНГ должно быть оснащено:

• восьмидесятипроцентным стопорным клапаном;
• указателем уровня;
• предохранительным клапаном (разгрузочным клапаном);
• дистанционно-регулируемым рабочим клапаном с ограничительным клапаном.

Вспомогательное оборудование баллона для КПГ должно быть оснащено:

• ручным вентилем;
• манометром;
• предохранительным клапаном;
• предохранительным устройством;
• автоматическим клапаном баллона (дистанционно-регулируемым рабочим клапаном);
• ограничительным устройством.

По перечислению д) конструкция и размеры соединительного участка заправочного блока для СНГ должны соответствовать указанным на рисунках Д.1 - Д.5 (приложение Д).

Заправочный блок для КПГ с обратным клапаном для пассажирских и грузовых АТС представлен на рисунке Д.6 и Д.7 (приложение Д):

4.4 Требования безопасности при выполнении работ по монтажу газобаллонного оборудования на автомобильных транспортных средствах

4.4.1 Установку ГБО и всех его агрегатов и узлов на АТС выполняют в соответствии с требованиями [1] - [3].

4.4.2 ГБО устанавливают так, чтобы была обеспечена его защита от механических повреждений, в том числе от перевозимого груза.

Все элементы ГБО закрепляют на АТС надлежащим образом в соответствии с [1] - [3].

4.4.3 Габаритные размеры ГБТС за счет установки ГБО не должны выходить за пределы базовых моделей.

Допускается увеличение габаритных размеров ГБТС по высоте за счет установки газовых баллонов.

Допускается выступание за внешние габариты ГБТС горловины заправочного устройства не более 10 мм.

4.4.4 Все агрегаты и узлы ГБО, в том числе баллоны, располагаемые в зоне пола, не должны уменьшать клиренс АТС, передний и задний углы свеса.

4.4.5 Смонтированное на ГБТС ГБО, не должно затруднять доступ к устройствам и агрегатам двигателя, АТС, и к агрегатам комплекта ГБО при проведении работ по их техническому обслуживанию, ремонту и контролю герметичности, а также доступ к запасному колесу и его установке.

4.4.6 Размещение агрегатов и узлов ГБО осуществляют на расстоянии не менее 100 мм от системы выпуска отработавших газов ГБТС.

При невозможности соблюдения этого условия между агрегатами ГБО и системой выпуска устанавливают теплозащитный экран.

4.4.7 Размещение и крепление газовых баллонов на ГБТС выполняют в соответствии с [1] - [3].

4.4.8 Запрещена установка на АТС газовых баллонов:

• неисправной расходно-запорно-наполнительной и предохранительной арматурой;
• поврежденным корпусом (трещины, вмятины, коррозия, измененная форма).

4.4.9 Баллоны, побывавшие в дорожно-транспортных происшествиях и не получившие повреждений от удара во время столкновения, могут быть использованы впредь. В противном случае баллон возвращают на переосвидетельствование.

Баллоны, подвергнутые воздействию огня, подвергают визуальной проверке на предмет изменений, указанных в 4.4.8. Если баллоны не получили никаких повреждений, они могут быть использованы впредь. В противном случае баллоны возвращают на переосвидетельствование.

4.4.10 Каждый баллон для КПГ, устанавливаемый на АТС, независимо от их общего числа баллонов, должен иметь автоматический клапан на вентиле, позволяющий отключать его от газотопливной системы питания, в том числе при проведении технического обслуживания, ремонтных работ, хранении ГБТС в закрытом помещении и в других случаях.

4.4.11 При установке газовых баллонов на АТС каждый баллон должен быть закреплен к установочной раме с помощью не менее двух ленточных металлических хомутов, исключающих возможность его проскальзывания, вращения или смещения.

При установке не допускается:

• крепление газовых баллонов с использованием стальных тросов;
• использование сварки для присоединения крепежных деталей к корпусу баллонов.

4.4.12 Баллоны, устанавливаемые на АТС, должны быть свободны от газового топлива.

4.4.13 При размещении внутри багажного отделения (кузова) АТС газовые баллоны совместно с арматурой и присоединительными элементами должны быть заключены в герметичный газонепроницаемый отсек либо горловины баллонов, вентили и соединения газопроводов должны быть заключены в индивидуальный герметичный (газонепроницаемый) кожух по [1] и [2].

4.4.14 Газонепроницаемый отсек (газонепроницаемый кожух) должен обеспечить возможность доступа к баллонным вентилям для их открытия и закрытия.

Допускается располагать рукоятку баллонного вентиля внутри газонепроницаемого отсека (газонепроницаемого кожуха) или пропускать через его стенку.

4.4.15 Выход вентиляционного канала должен находиться на расстоянии не менее 100 мм от системы выпуска ОГ АТС или иного источника тепла и должен быть направлен вниз — при работе АТС на СНГ, или вверх — при работе АТС на КПГ.

4.4.16 Размещение газовых баллонов внутри салона пассажирских АТС по [4] и [5] категорически запрещено. Газовые баллоны для СНГ могут быть расположены под днищем. Газовые баллоны для КПГ могут быть расположены как под днищем, так и на крыше.

4.4.17 Металлопластиковые или композитные баллоны, расположенные на крыше АТС, должны быть защищены от прямого солнечного излучения, осадков (снега, дождя) специальным кожухом, который может служить одновременно обтекателем воздуха и обеспечивать доступ к вентилям на баллонах при проверке герметичности.

4.4.18 Крепление заправочного блока должно исключать его проворачивание и обеспечивать его защиту от грязи и влаги.

4.4.18.1 При установке оборудования для КПГ на АТС заправочный блок должен быть размещен с внешней стороны АТС или в моторном отсеке.

4.4.18.2 При установке оборудования для СНГ на АТС заправочный блок должен быть размещен с внешней стороны.

4.4.19 Размещение жестких и гибких газопроводов на АТС должно быть выполнено в соответствии с [2], [3].

При этом должны быть соблюдены следующие требования:

а) любой газопровод, проходящий через пассажирский салон или грузовой отсек, должен иметь дополнительную герметичную газонепроницаемую и вентилируемую оболочку;

б) внутри пассажирского салона или замкнутого пространства грузового отсека не должно быть никаких соединений газопроводов, кроме подсоединения к газонепроницаемому отсеку (газонепроницаемому кожуху) газового баллона и соединения между газопроводом и заправочным устройством;

в) при размещении под днищем ГБТС газопровод должен быть защищен от абразивного и ударного воздействия путем использования элементов шасси или иным способом;

г) газопровод должен быть размещен в доступных местах;

д) в точках крепления между элементом крепления и газопроводом должна быть защитная прокладка;

е) газопроводы высокого давления должны иметь компенсаторы для предотвращения их повреждений в случае возникновения деформации при перекосах рамы ГБТС;

ж) число соединений газопровода должно быть минимально и к ним должен быть обеспечен свободный доступ для технического осмотра, ремонта и проверки герметичности;

и) жесткие газопроводы следует крепить так, чтобы они не были подвержены внешним нагрузкам;

к) в точке крепления гибкие или жесткие газопроводы следует устанавливать так, чтобы была исключена возможность контактов металлических деталей между собой;

л) жесткие и гибкие газопроводы не должны быть размещены в местах, предназначенных для установки домкрата;

м) соединения газопроводов с переходниками, вентилями и другими элементами ГБО должны быть выполнены с помощью беспрокладочных ниппельных или других соединений, обеспечивающих герметичность при многократных монтажных и демонтажных работах;

н) для соединений элементов ГБО: должны соответствовать следующим требованиям:

• паяные или сварные соединения, а также зубчатые соединения обжатием не допускаются;
• трубки из нержавеющей стали должны быть соединены только с помощью деталей из нержавеющей стали;
• распределительные переходники должны быть из стойкого к коррозии материала.

4.4.20 Электрооборудование, входящее в состав ГБО, должно иметь напряжение питания, не более напряжения питания бортовой сети АТС.

4.4.21 Электрооборудование, входящее в состав ГБО, должно быть защищено от перегрузок. На питающем кабеле должно быть предусмотрено наличие не менее одного размыкающего предохранителя.

4.4.22 Все элементы электрооборудования, включая газопроводы, должны быть подсоединены и изолированы так, чтобы исключать прохождение электрического тока через узлы, по которым проходит газ.

4.5 Требования к газобаллонным автомобильным транспортным средствам, выпускаемым, после установки газобаллонного оборудования

4.5.1 ГБТС после установки ГБО должно быть испытано на герметичность соединений агрегатов и узлов для КПГ в соответствии с разделом 5.

4.5.2 При положительных результатах испытаний газотопливной системы питания и ГБО по 4.5.1 должны быть проведены регулировочные работы газовой топливной аппаратуры в соответствии с руководством по эксплуатации предприятия-изготовителя ГБО.

Если при проведении регулировочных работ на газе используют внешний источник газового топлива (аккумуляторная батарея для КПГ, баллон для ГСН, передвижная газозаправочная установка), то он должен быть расположен вне здания на открытой площадке.

4.5.3 ГБО, установленное на двигатель АТС, должно обеспечить показатели концентрации ВВ в ОГ не более соответствующих показателей базового двигателя АТС.

4.5.4 Проверка перевода работы двигателя с газового топлива на нефтяное и обратно должны быть выполнена на отрегулированной системе питания ГБТС.

4.5.5 Переход работы двигателя с одного вида топлива на другое должен быть в соответствии с требованиями, изложенными в руководстве по эксплуатации предприятия-изготовителя (разработчика) ГБО.

4.5.6 После проведения работ по регулировке уровня содержания ВВ, регулировочные элементы, кроме элементов регулировки оборотов холостого хода, должны быть опломбированы или окрашены краской.

4.5.7 Результаты о соответствии требованиям в части уровня содержания ВВ в ОГ двигателя ГБТС оформляют свидетельством по приложение Е, форма 2а), выдаваемом владельцу ГБТС.

4.5.8 Узлы и детали АТС, снятые при проведении работ по установке ГБО, должны быть возвращены владельцу ТС.

5 Методы и объемы контроля установки газобаллонного оборудования

5.1 Общие требования

5.1.1 Системы питания ГБТС должны быть испытаны на:

а) содержание ВВ в ОГ;

б) герметичность соединений, их опрессовку и функционирование в соответствии с приложениями А, Б и В.

5.1.2 Испытаниям на герметичность и опрессовку соединений систем питания должны быть подвергнуты:

а) ГБТС, на которые выполнена первичная установка или замена ГБО;

б) ГБТС, имеющие повреждения, связанные с необходимостью замены газовых баллонов, соединительных газопроводов, запорно-расходной и предохранительной аппаратуры;

в) ГБТС с нарушенной в эксплуатации герметичностью газовой системы на линии высокого давления.

5.1.3 Сдачу (приемку) ГБТС на испытания газотопливных систем питания оформляют актом приемо-сдачи в соответствии с приложением Ж.

5.1.3.1 Акт приемо-сдачи оформляется в 2-х экземплярах, один из которых остается на предприятии, производящем испытание ГБТС, второй — выдается собственнику ГБТС или его представителю.

Оба акта имеют одинаковую юридическую силу.

5.1.5 Испытания комплекта ГБО, установленного на конкретный тип АТС, допускается проводить по методикам, разработанным предприятием-изготовителем комплекта ГБО с учетом требований типовых методик настоящего стандарта в соответствии с приложениями А, Б и В.

В этом случае методики испытаний должны быть приведены в инструкции по монтажу ГБО на АТС.

5.2 Испытания газотопливных систем газобаллонных автомобильных транспортных средств, работающих на сжиженном нефтяном газе

5.2.1 Испытания газотопливных систем на герметичность и прочность соединений (опрессовку) ГБТС, работающих на СНГ, следует проводить сжатым воздухом или инертным газом при давлении (1,60 +/- 0,05) МПа.

5.2.2 Испытания газотопливных систем на функционирование и проведение регулировочных работ следует проводить непосредственно сжиженным нефтяным газом на открытой площадке под навесом или в специальном помещении (боксе), перед въездом в которое проверяют герметичность газовой системы питания автомобиля течеискателем.

5.2.3 Испытания по определению содержания ВВ в ОГ ГБТС проводят в соответствии с методиками, разработанным предприятием-изготовителем комплекта ГБО.

5.2.4 Испытания на герметичность, опрессовку соединений газотопливной системы и ее функционирование на СНГ проводят в соответствии с приложением А.

5.3 Испытания газотопливных систем газобаллонных автомобильных транспортных средств, работающих на компримированном природном газе

5.3.1 Испытания газотопливных систем на герметичность и опрессовку соединений газопроводов ГБТС, работающих на КПГ, могут проводить сжатым воздухом или инертным газом при следующих фиксированных значениях давления: 1,0 (проверка герметичности); 2,5; 4,9; 9,8 и 19,6 (опрессовка) МПа.

5.3.2 Испытания газотопливных систем питания ГБТС на функционирование включают в себя следующие виды работ:

а) проверка работоспособности и регулировка ГБО при работе двигателя на КПГ;

б) испытания газотопливных систем питания ГБТС с искровой системой зажигания на недопущение одновременной работы двигателя на КПГ и бензине;

5.3.3 Испытания газотопливных систем на герметичность и опрессовку соединений ГБТС, работающих на КПГ, проводят в соответствии с приложением Б.

5.3.4 Испытания газотопливных систем на функционирование на КПГ проводят в специальном помещении (боксе), перед въездом в которое проверяют герметичность газовой системы питания автомобиля течеискателем.

5.3.5 Испытания газотопливных систем на функционирование проводят в соответствии с приложением В.

6 Документация на установку газобаллонного оборудования на автомобильные транспортные средства и проведение испытаний

6.1 После установки ГБО на АТС организация, проводившая установку ГБО, должна передать владельцу АТС следующие документы:

• заявление-декларацию об объеме и качестве работ по внесению изменений в конструкцию ТС (см. приложение К), оформленное юридическим лицом или индивидуальным предпринимателем;
• заверенную (предприятием-изготовителем ГБО, поставщиком или продавцом) в установленном порядке копию сертификата соответствия на комплект ГБО в отношении его установки на конкретный тип ТС с приложениями о составе ГБО, с указанием обозначения документации на комплектующие и их соответствие требованиям безопасности, т.е. требованиям [1] - [3];
• заверенное в установленном порядке свидетельство формы 2а (см. приложение Е) о соответствии АТС с установленным на него ГБО требованиям безопасности;
• заверенное в установленном порядке свидетельство формы 2б (приложение И) о проведении периодических испытаний ГБО, установленного на АТС.

Установщик заполняет свидетельство формы 2б (см. приложение И) после выполнения требований к АТС, находящимся в эксплуатации.

Свидетельства по формам 2а и 2б оформляют в трех экземплярах. Один экземпляр каждого свидетельства остается на предприятии, проводившем установку ГБО и испытания газотопливных систем питания. Два экземпляра каждого свидетельства выдают владельцу (собственнику) ГБТС.

Один экземпляр каждого свидетельства, владелец ГБТС затем предоставляет в уполномоченные организации государств-членов Таможенного союза.

6.2 Внесение изменений в конструкцию конкретного типа АТС и последующую оценку его соответствия проводят по разрешению и под контролем уполномоченных организаций государств-членов Таможенного союза по месту регистрационного учета АТС (территориального подразделения органа государственного управления в сфере безопасности дорожного движения).

Владелец АТС должен обратиться с заявлением о внесении изменений в конструкцию АТС (приложение Л) независимо от наличия сертификата соответствия на комплект ГБО в составе конкретного типа АТС или его отсутствия) и получить решение по нему уполномоченной организации о выдаче «Заключения о возможности и порядке внесения изменений в конструкцию транспортных средств». Такое заключение должно быть выдано уполномоченными организациями государств-членов Таможенного союза в соответствии с перечнем организаций, уполномоченных на выдачу таких заключений.

6.3 Владелец АТС представляет документы в соответствии с 6.1 и 6.2 в соответствующую организацию государства-члена Таможенного союза, уполномоченную выдавать свидетельства о соответствии ТС с внесенными в его конструкцию изменениями требованиям безопасности.

6.4 По результатам рассмотрения представленных документов уполномоченная организация государства-члена Таможенного союза оформляет, регистрирует и выдает заявителю свидетельство о соответствии ТС, с внесенными в его конструкцию изменениями, требованиям безопасности по форме, приведенной в приложении М, или отказывает в его выдаче с указанием причин.

Приложение А (обязательное)

ТИПОВАЯ МЕТОДИКА ИСПЫТАНИЙ ГАЗОБАЛЛОННОГО ОБОРУДОВАНИЯ НА ГЕРМЕТИЧНОСТЬ, ОПРЕССОВКУ СОЕДИНЕНИЙ ГАЗОПРОВОДОВ С ЕГО АГРЕГАТАМИ И УЗЛАМИ И ФУНКЦИОНИРОВАНИЕ ГАЗОБАЛЛОННЫХ АВТОТРАНСПОРТНЫХ СРЕДСТВ, РАБОТАЮЩИХ НА СЖИЖЕННОМ НЕФТЯНОМ ГАЗЕ

А.1 Подготовка газобаллонных автомобильных транспортных средств к испытаниям газотопливной системы питания

А.1.1 Устанавливают ГБТС на рабочее место для проведения испытаний.

А.1.2 Проводят наружный осмотр всего газобаллонного оборудования. Особое внимание обращают на соединения трубопроводов и шлангов.

А.1.3 Проверяют возможность открытия и закрытия наполнительного, расходных и магистрального вентилей. Должно отсутствовать давление газа в баллоне (баллонах).

А.1.4 Закрывают расходные вентили на баллоне и магистральный газовый клапан.

А.1.5 Снимают предохранительный колпачок с заправочного устройства и подсоединяют шланг подачи сжатого воздуха (инертного газа).

А.2 Проверка газовой системы питания на герметичность, опрессовка соединений газопроводов

А.2.1 Подают с пульта управления поста сжатый воздух, доводят его давление до (1,60 +/- 0,05) МПа. Проверяют путем обмыливания или специальным прибором герметичность соединения воздушного шланга с заправочным устройством и герметичность магистрали до наполнительного вентиля.

В случае негерметичности снижают давление воздуха до нулевого значения, подтягивают резьбовые соединения или заменяют уплотнитель и повторяют испытания.

А.2.2 Открывают наполнительный вентиль и наполняют газовый баллон (баллоны) воздухом до давления (1,60 +/- 0,05) МПа, контролируя давление поста подачи сжатого воздуха по манометру.

А.2.3 При достижении давления в баллоне (баллонах) (1,60 +/- 0,05) МПа прекращают подачу воздуха, закрывают наполнительный вентиль и по истечении 2 — 3 мин начинают проверку газотопливной системы питания на герметичность.

А.2.4 Проверяют герметичность расходных вентилей путем обмыливания. При отсутствии утечек продолжают испытания. При обнаружении утечек устраняют неисправность, предварительно снизив давление воздуха в баллоне до нулевого значения.

А.2.5 Открывают расходный вентиль и наполняют газотопливную систему питания сжатым воздухом до магистрального газового клапана.

Проверяют соединения газопровода, магистральный клапан (в некоторых конструкциях ГБО магистральный газовый клапан совмещен с газовым фильтром). При обнаружении негерметичности закрывают расходный вентиль, сбрасывают давление и устраняют негерметичность. После чего цикл работ по А.2.5 повторяют.

А.2.6 Открывают магистральный клапан и путем обмыливания проверяют герметичность соединений газопровода между магистральным клапаном и газовым редуктором.

Если магистральный клапан, газовый фильтр, газовый испаритель в комплекте ГБО выполнены отдельными агрегатами, то проверяют герметичность соединений газопроводов между ними.

Примечания

1 При понижении давления в баллоне вследствие утечек воздуха до (1,00 +/- 0,05) МПа, после устранения утечки давление следует довести до (1,60 +/- 0,05) МПа.

2 При разрывах и вспучивании неметаллических шлангов их следует заменить и повторить испытания по А.2.5, А.2.6.

А.2.7 После окончания испытаний на герметичность и опрессовки соединений газотопливной системы питания закрывают наполнительный вентиль, отсоединяют шланги подачи воздуха, предварительно сбросив давление в шланге подачи воздуха.

Проверяют внутреннюю герметичность наполнительного вентиля и вентиля выпуска воздуха.

А.2.8 Оформляют свидетельство по форме 2б (см. приложение И).

А.2.9 Перемещают ГБТС на площадку хранения.

А.3 Испытания на функционирование газотопливной системы питания на сжиженном нефтяном газе

А.3.1 Заправляют ГБТС сжиженным нефтяным газом.

А.3.2 Устанавливают ГБТС в помещение (пост) для проверки и регулировки работы двигателя на СНГ. Прогревают двигатель на бензине до температуры (70 — 80) °C.

А.3.3 Открывают расходный вентиль. Переводят двигатель на газ согласно руководству по эксплуатации ГБО, установленного на ГБТС.

А.3.4 В соответствии с руководством по эксплуатации ГБО производят регулировку системы питания.

А.3.5 Проверяют работу двигателя на холостом ходу на всех режимах от минимальных до максимальных оборотов коленчатого вала. При этом разгон двигателя должен происходить без «провалов» и «хлопков».

А.3.6 При обнаружении неисправностей в газотопливной системе или системе зажигания, проводят регулировку или необходимый ремонт, обеспечив нормальную работу двигателя на СНГ.

А.3.7 Проверяют содержание оксида углерода CO и углеводородов CH в ОГ при работе на СНГ и на бензине.

А.3.8 Проверку содержания ВВ в ОГ двигателей с системой впрыска топлива проводят по методикам, разработанным предприятием-изготовителем комплекта ГБО.

А.3.9 Проверку содержания ВВ в ОГ газодизелей проводят по методикам, разработанным предприятием-изготовителем ГБО.

А.3.10 Делают отметку о проведенной регулировке газовой аппаратуры и проверке содержания ВВ в ОГ двигателя при оформлении свидетельства по форме 2а (см. приложение Е).

Приложение Б (обязательное)

Б.1 Подготовка к испытаниям газобаллонные автомобильные транспортные средства

Б.1.1 Устанавливают ГБТС на рабочее место для проведения испытаний.

Б.1.2 Закрывают наполнительный вентиль, магистральный клапан и расходные вентили на баллонах.

Б.1.3 Подготавливают пост подачи сжатого воздуха или инертного газа к работе.

Б.1.4 Снимают предохранительный колпачок со штуцера заправочного устройства.

Б.1.5 Подсоединяют шланг подачи сжатого воздуха или инертного газа к заправочному устройству системы питания и шланг, отводящий воздух или инертный газ за пределы помещения, к вентилю отвода воздуха или инертного газа.

Б.2 Проверка на герметичность

Б.2.1 Подают с пульта управления поста сжатый воздух или инертный газ под давлением (1,00 +/- 0,05) МПа и проверяют путем обмыливания герметичность соединений подающего шланга со штуцером заправочного устройства.

Примечания

1 При обнаружении негерметичности необходимо открыть вентиль сброса воздуха или инертного газа на пульте управления и после снижения давления до нуля устранить негерметичность.

2 После устранения негерметичности операцию по проверке повторяют. Аналогичная технология по сбросу давления воздуха или инертного газа в системе ГБО до нуля при обнаружении негерметичности какого-либо агрегата (узла) или соединения должна быть соблюдена в дальнейшем при переходе с текущей операции проверки герметичности к последующей.

При наличии давления в системе ГБО подтяжка соединений не допускается.

Б.2.2 Открывают наполнительный и расходный вентили на баллонах ГБТС и заполняют газотопливную систему высокого давления воздухом или инертным газом до давления (1,00 +/- 0,05) МПа, контролируя давление по манометру пульта управления поста подачи сжатого воздуха или инертного газа.

Б.2.3 Проверяют путем обмыливания герметичность наполнительного вентиля, расходных вентилей, соединений газопроводов, переходника манометра высокого давления, при его наличии, и других соединений.

Б.2.4 Устанавливают переключатель вида топлива на панели кабины водителя в положение «ГАЗ» и последовательно проверяют герметичность всех агрегатов и соединительных газопроводов для карбюраторных систем питания.

Б.2.5 Убедившись в герметичности всех соединений и агрегатов ГБО, снижают давление воздуха в газотопливной системе питания ГБТС до нуля.

Б.2.6 Закрывают наполнительный вентиль, магистральный клапан и расходные вентили.

Б.2.8 Проверяют герметичность и работоспособность электромагнитного клапана бензиновой системы питания ГБТС для карбюраторных систем питания.

Б.3 Опрессовка соединений газопроводов с агрегатами и узлами газобаллонного оборудование для питания двигателя газообразным топливом

Б.3.1 Убедившись в герметичности газотопливной системы питания ГБТС при давлении 1,0 МПа, проводят опрессовку соединений газопроводов с агрегатами и узлами ГБО при давлениях: 2,5; 4,9; 9,8 и 19,6 МПа. В этих целях для каждого указанного давления повторяют последовательно все операции раздела Б.2 настоящей методики до операции Б.2.4 включительно.

Б.3.2 В случае появления признаков негерметичности в соединениях агрегатов и узлов ГБО при любом из указанных выше значениях давления необходимо приостановить дальнейшую опрессовку, снизить давление воздуха или инертного газа до нуля, соединение разобрать, отремонтировать и повторить испытания.

Б.4 Оформление результатов испытаний

Б.4.1 Результаты испытаний на герметичность и прочность соединений газотопливной системы питания ГБТС вносят в свидетельство по форме 2а (см. приложение Е).

Б.4.2 Заводят двигатель на нефтяном топливе и перемещают ГБТС на площадку хранения или для проверки и регулировки работы двигателя на КПГ.

Приложение В (обязательное)

ТИПОВАЯ МЕТОДИКА ИСПЫТАНИЙ ГАЗОТОПЛИВНЫХ СИСТЕМ ПИТАНИЯ ГАЗОБАЛЛОННЫХ АВТОМОБИЛЬНЫХ ТРАНСПОРТНЫХ СРЕДСТВ НА ФУНКЦИОНИРОВАНИЕ ПРИ РАБОТЕ НА КОМПРИМИРОВАННОМ ПРИРОДНОМ ГАЗЕ

В.1 Подготовка газобаллонных автомобильных транспортных средств к испытаниям

В.1.1 Устанавливают ГБТС на пост для проверки работоспособности и регулировки работы двигателя на КПГ и фиксируют его ручным тормозом.

В.1.2 Заводят двигатель на нефтяном топливе и прогревают его при средней частоте вращения до температуры 70 — 80 °C.

В.1.3 Переводят переключатель вида топлива в положение «0» у ГБТС с карбюраторными системами питания.

В.2 Испытание на функционирование газотопливной системы питания двигателей с искровым зажиганием

В.2.1 Транспортное средство заправляют КПГ (см. руководство по эксплуатации).

В.2.2 Заводят двигатель на газе согласно руководству по эксплуатации ГБО, установленного на ГБТС.

В.2.3 Проводят регулировку минимально-устойчивой частоты вращения коленчатого вала двигателя, установленной заводом-изготовителем АТС для холостого хода двигателя в соответствии с руководством по эксплуатации ГБО.

В.2.4 Проверяют работу двигателя на холостом ходу на всех режимах от минимальных до повышенных оборотов коленчатого вала. При этом разгон двигателя должен происходить без «провалов» и «хлопков».

В.2.5 При обнаружении неисправностей в газотопливной системе питания или системе зажигания, проводят их регулировку или необходимый ремонт, обеспечив нормальную работу двигателя на КПГ.

В.3 Проверка содержания выбросов вредных (загрязняющих) веществ в отработавших газах двигателя газобаллонных автомобильных транспортных средств при работе на компримированном природном газе и нефтяном топливе

В.3.1 Проверяют содержание оксида углерода CO и углеводородов CH в ОГ при работе двигателя на бензине и КПГ и при необходимости регулируют топливную систему на минимальное содержание CO и CH в ОГ.

В.3.2 Проверку содержания ВВ в ОГ двигателей с системой впрыска топлива проводят по методикам, разработанным предприятием-изготовителем комплекта ГБО.

В.3.3 Проверку содержания ВВ в ОГ газодизелей проводят по методикам, разработанным предприятием-изготовителем ГБО.

В.4 Оформление результатов испытаний

В.4.1 Делают записи в свидетельствах по формам 2а и 2б (см. приложения Е и И соответственно) о результатах проведенных испытаний.

(обязательное)

Собственник АТС (фамилия, имя и отчество) (юридическое лицо) ______________ Адрес _____________________________________________________________________

Регистрационные данные транспортного средства: номер VIN ______________________; номер кузова (кабины) ___________________ номер шасси ____________________; номер двигателя _________________________ число шин ______________________, серийные номера _________________________ запасное колесо (серийный номер) __________________________________________

Государственный регистрационный знак ______________________________________ Техническое состояние АТС _________________________________________________ кузова, рамы, кабины, крыши и др. Особые отметки: ___________________________________________________________

                                      указать<br>

Решение предприятия по установке ГБО ______________________________________

АТС принято/не принято, если не принято, то указать конкретные причины

Собственник АТС (автовладелец) _____________________   ____________________
                                 инициалы, фамилия        личная подпись
Представитель предприятия ___________  ______________  ____________________
                           должность   личная подпись   инициалы, фамилия

М.П.

(обязательное)

Конструкция и размеры соединительного участка заправочного блока для СНГ представлены на рисунках Д.1 - Д.5, для КПГ — на рисунках Д.6 - Д.7

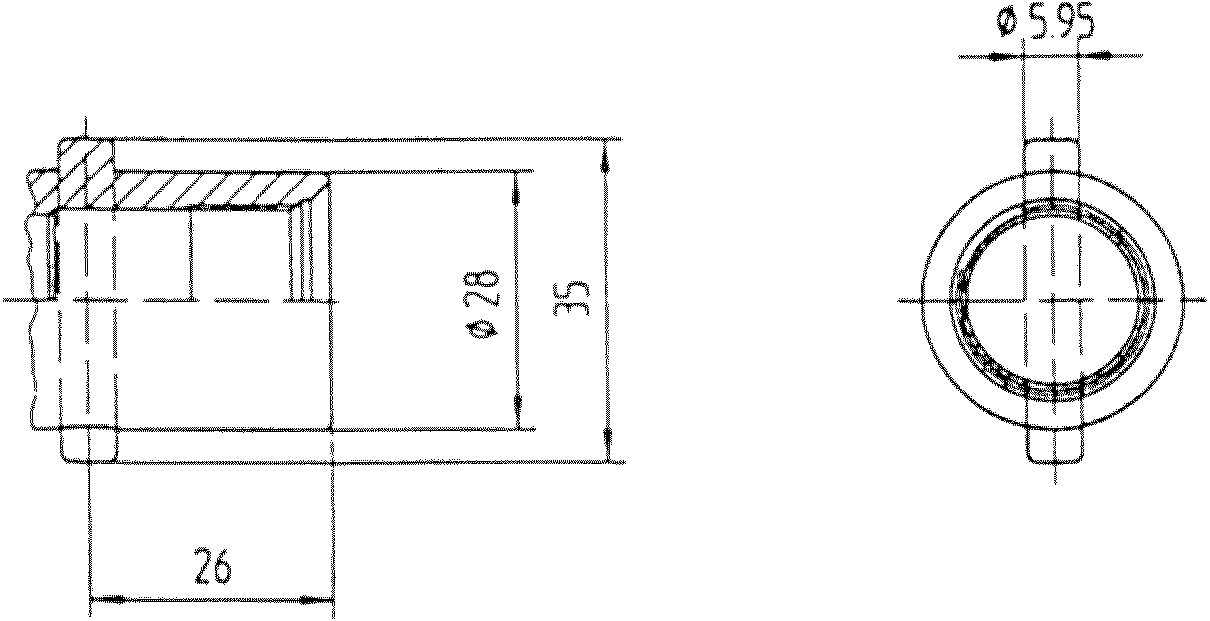

Рисунок Д.1 — Соединительный участок заправочного блока байонетного типа.

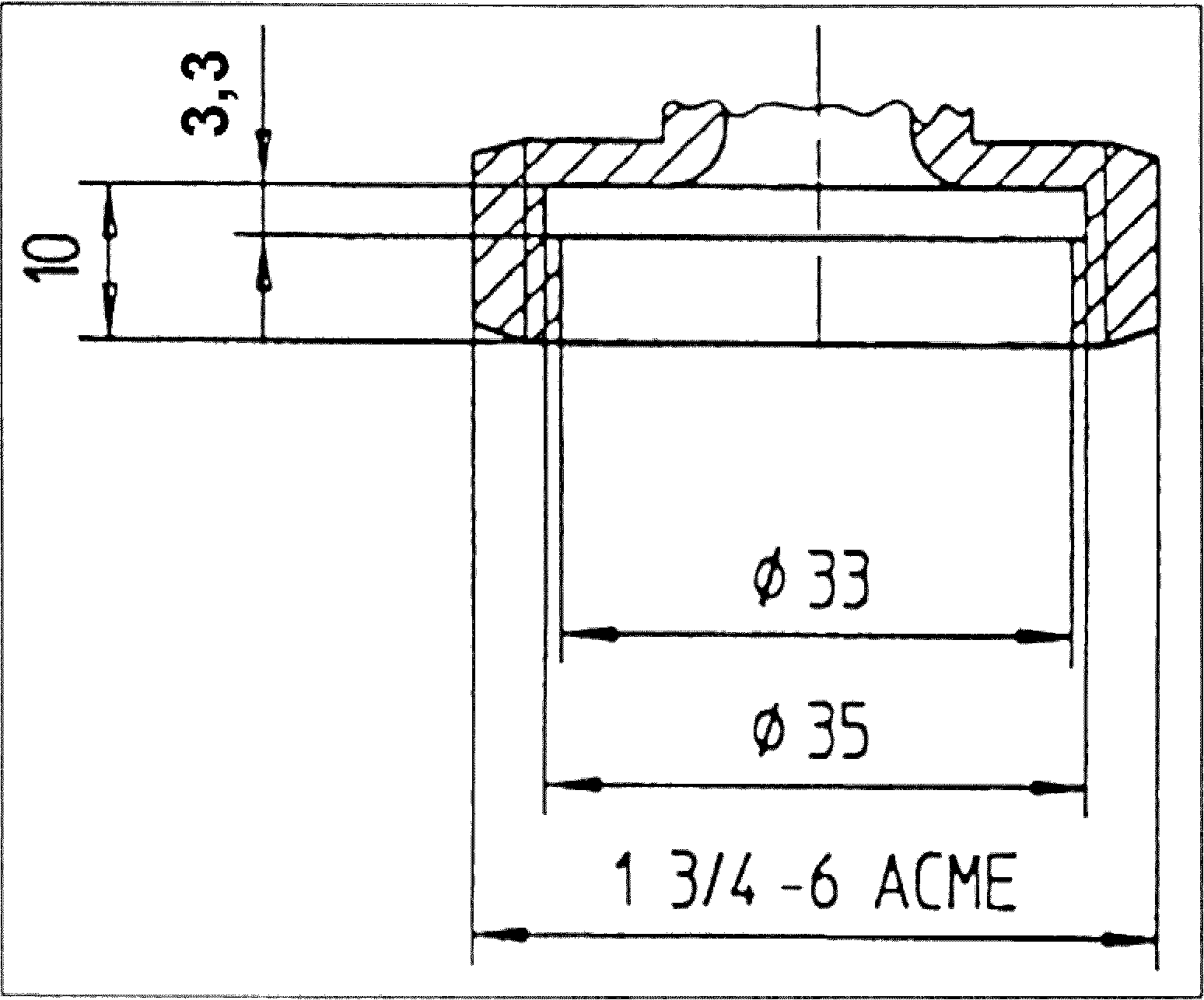

Рисунок Д.2 — Соединительный участок заправочного блока тарельчатого типа.

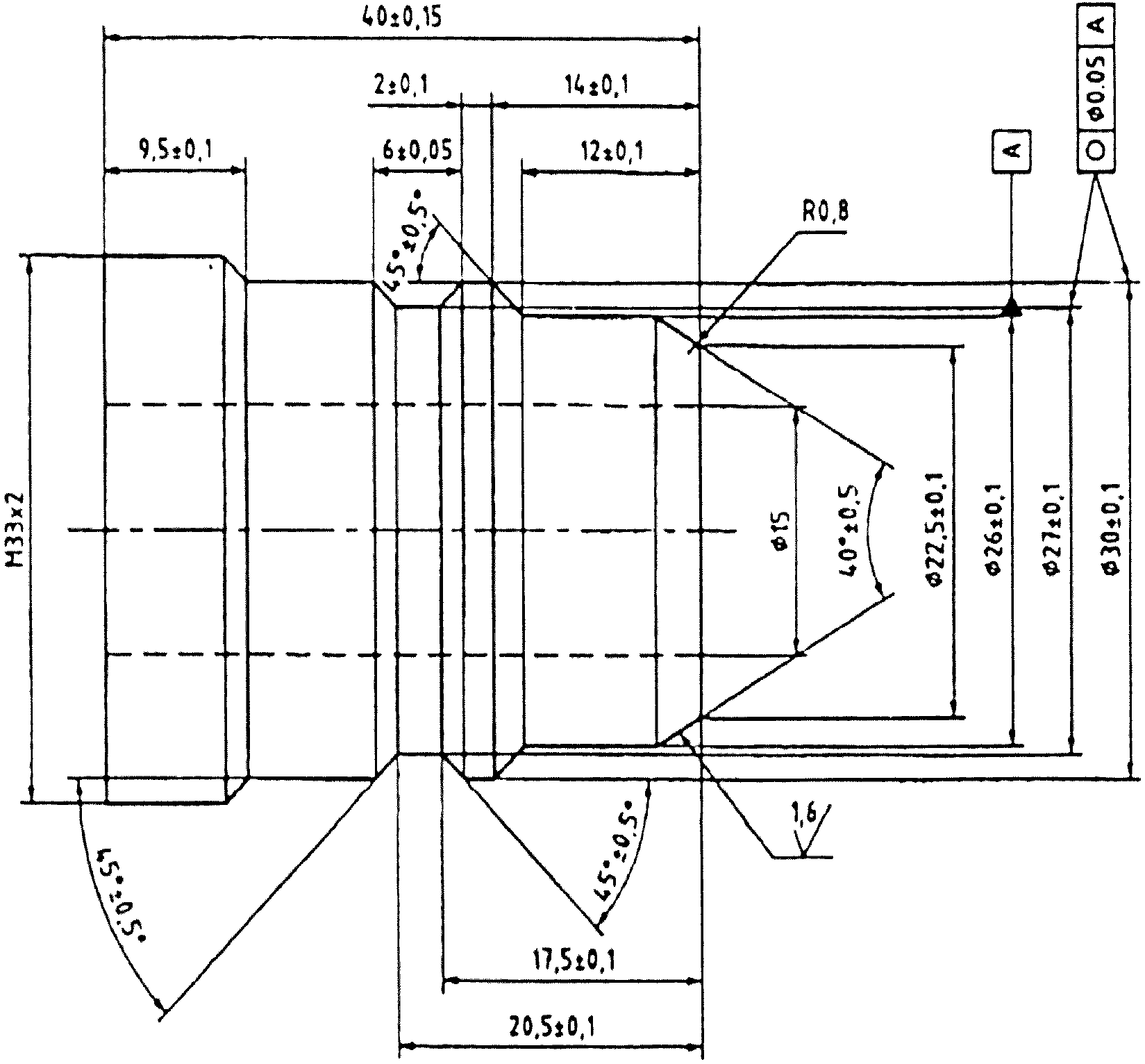

Рисунок Д.3 — Соединительный участок заправочного блока евротипа для АТС пассажирских и грузовых, имеющих максимальную общую массу менее 3500 кг.

Рисунок Д.4 — Соединительный участок заправочного блока может использоваться на АТС пассажирских и грузовых, имеющих максимальную общую массу более 3500 кг.

Обозначения:

1 — уплотняемая поверхность; 2 — минимальное перемещение клапана; 3 — общий допуск.

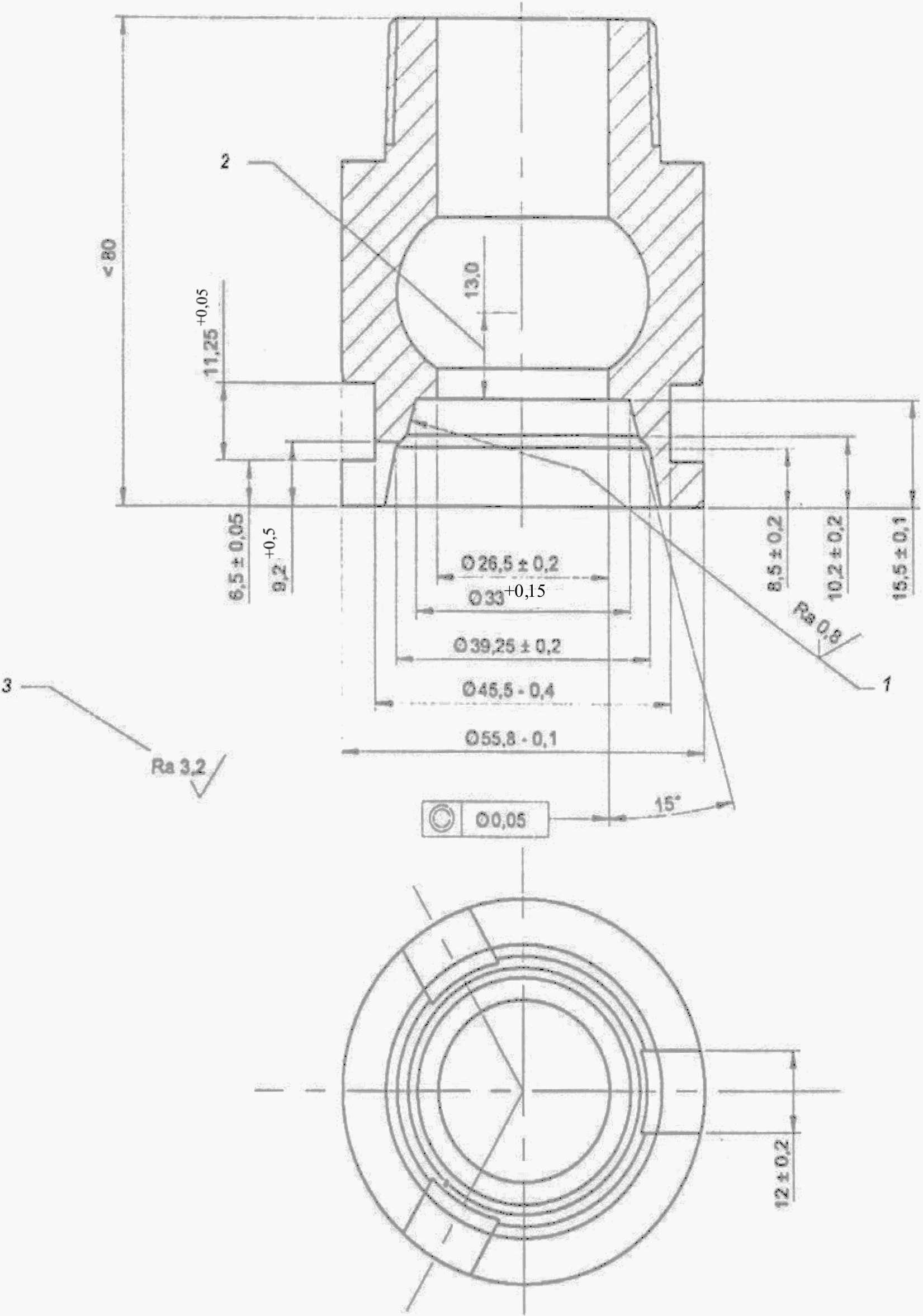

Рисунок Д.5 — Соединительный участок заправочного блока евротипа только для АТС пассажирских и грузовых, имеющих максимальную общую массу более 3500 кг.

Размеры в мм Шероховатость поверхности: Ra 3,2 мкм

Чистота обработки уплотняемой поверхности: 0,80 — 0,05 мкм.

Твердость материала: минимум 75 ед. по шкале Роквелла.

1 — уплотняемая поверхность эквивалентна размерам кольцевого уплотнения указанного в [2]:

<а> — минимальная длина (блока) узла без учета креплений (блока) узла либо предохранительных колпаков.

блока (узла) 20 МПа для КПГ для АТС пассажирских и грузовых (исполнение 1)

Размеры в мм Шероховатость поверхности: Ra 3,2 мкм

Чистота обработки уплотняемой поверхности: 0,80 — 0,05 мкм.

Твердость материала: минимум 75 ед. по шкале Роквелла.

Обозначения:

1 — уплотняемая поверхность эквивалентна размерам кольцевого уплотнения указанного в [2]:

(15,47 +/- 0,10) мм — внутренний диаметр;

(3,53 +/- 0,20) мм — по ширине.

2 — в заштрихованной зоне не должно находиться никаких элементов

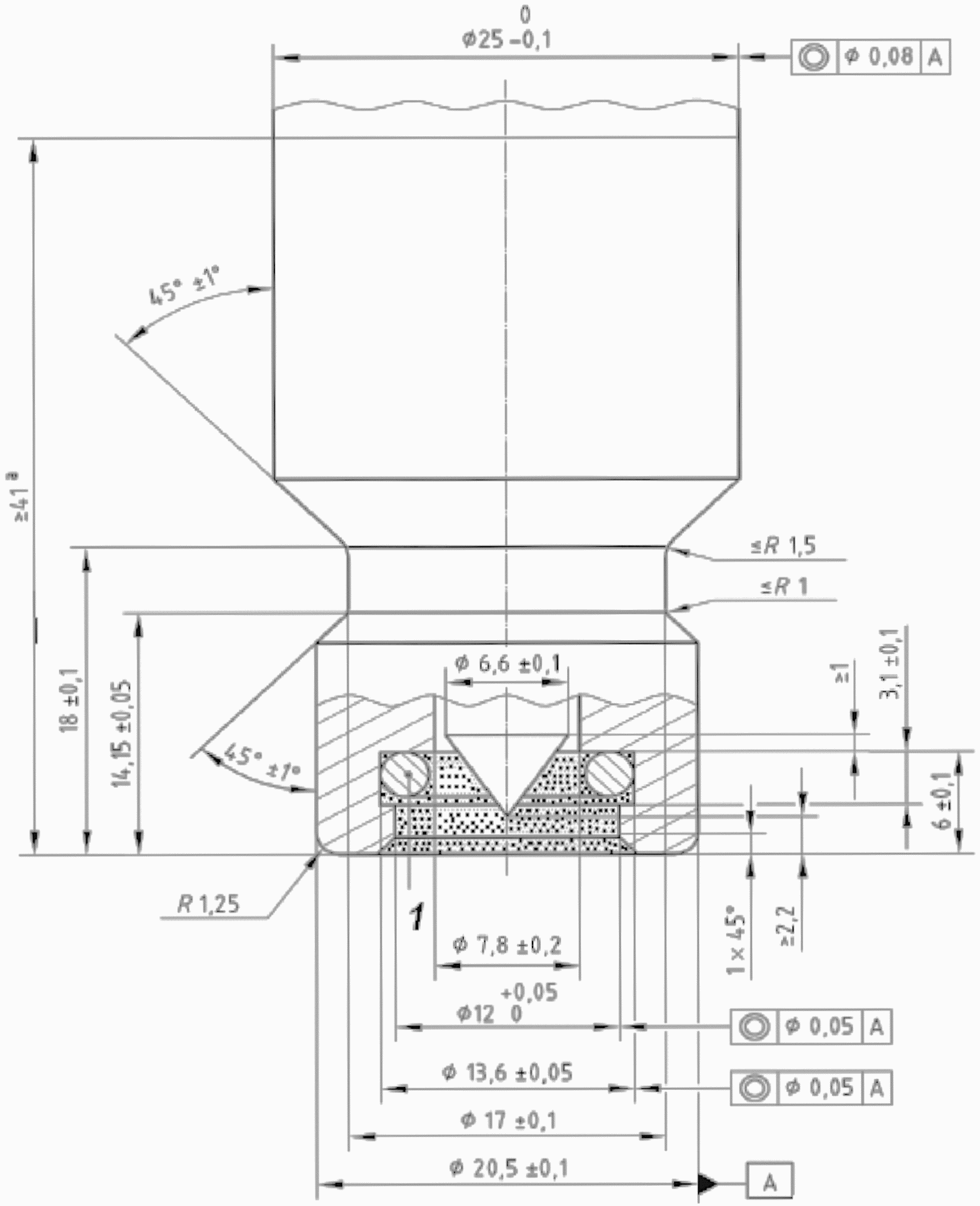

Рисунок Д.7 — Заправочный блок (узел) 20 МПа для КПГ для АТС пассажирских и грузовых (исполнение 2)

Приложение Е (обязательное)

Город ________________ Дата __________________

Предприятие, проводившее установку и регулировку газобаллонного оборудования ______________________________________________________________ наименование предприятия, адрес, телефон, факс

Модель транспортного средства:

Регистрационные данные транспортного средства: номер VIN ____________________ номер кузова (кабины) ______________________ номер шасси _________________ номер двигателя _____________________________ Государственный регистрационный знак ______________________________________

Собственник АТС (фамилия, имя и отчество) (юридическое лицо) ______________ Адрес _____________________________________________________________________

Транспортное  средство  укомплектовано  газобаллонным   оборудованием   для
работы на  СНГ (КПГ)  и  имеет  комплектацию  согласно  акту  приемо-сдачи.

Акт N _________ от _________ дата

На транспортное средство установлено газобаллонное оборудование в соответствии с конструкторской и технологической документацией предприятия-изготовителя газобаллонного оборудования

          наименование предприятия, адрес, телефон, факс

Сертификаты на газобаллонное оборудование на соответствие требованиям Технического регламента Таможенного союза «О безопасности колесных транспортных средств» номер сертификата _________ дата выдачи _______ срок действия _____ до ____ Число газовых баллонов ______________________ их номера ___________________ Прочность крепления баллонов, агрегатов и узлов газобаллонного оборудования соответствует Правилам ЕЭК ООН № 67, № 110 и № 115.

Произведена  регулировка газотопливной системы питания при работе двигателя
на  СНГ  (КПГ), проверка и регулировка содержания загрязняющих веществ в ОГ
двигателя  по  Техническому  регламенту  Таможенного  союза "О безопасности

колесных транспортных средств» (приложение 8, пункт 9) __________________________________ дата Представитель предприятия, проводившего установку и регулировку газобаллонного

оборудования на транспортное средство __________  ___________ _____________
                                       должность     личная      инициалы,
                                                     подпись      фамилия

М.П

Свидетельство предъявляют в уполномоченные органы при осуществлении регистрационных действий газобаллонного транспортного средства, предназначенного для работы на сжиженных нефтяных газах и компримированном природном газе.

Приложение Ж (обязательное)

Форма Ж.1

на испытания газотопливной системы питания на соответствие требованиям безопасности

Город ________________ Дата __________________

Собственник АТС (фамилия, имя и отчество) (юридическое лицо)) или предприятие, осуществившее установку ГБО __________________________________ Адрес _____________________________________________________________________ Модель ГБТС _______________________________________________________________

Регистрационные данные транспортного средства: номер VIN ____________________ номер кузова (кабины) ______________________ номер шасси _________________ номер двигателя _____________________________ число шин ________________ их серийные номера _____________________________ запасное колесо (серийный номер) __________________________________________

Государственный регистрационный знак ______________________________________ ГБТС укомплектовано ГБО ___________________________________________________ наименование изготовителя, год выпуска, заводской номер Используемый газ __________________________________________________________ Число газовых баллонов, их номера _________________________________________ Причины испытаний ГБО _____________________________________________________ Объем испытаний ___________________________________________________________ опрессовка, функционирование Предприятие, осуществляющие испытания _____________________________________ наименование предприятия, адрес, телефон, факс Решение предприятия по результатам испытаний ______________________________ ГБТС принято/не принято (указать причины)

Собственник ГБТС (автовладелец) ___________________________________________ личная подпись

Представитель предприятия _____________  ______________  __________________
                            должность    личная подпись   инициалы, фамилия

Приложение И (обязательное)

ФОРМА СВИДЕТЕЛЬСТВА О ПРОВЕДЕНИИ ПЕРИОДИЧЕСКИХ ИСПЫТАНИЙ ГАЗОБАЛЛОННОГО ОБОРУДОВАНИЯ, УСТАНОВЛЕННОГО НА АВТОМОБИЛЬНЫХ ТРАНСПОРТНЫХ СРЕДСТВАХ (ФОРМА 2Б)

Форма 2б

Свидетельство о проведении периодических испытаний газобаллонного оборудования, установленного на транспортном средстве

Город ________________ Дата __________________

Предприятие, проводившее испытания газобаллонного оборудования ТС, работающих на СНГ (КПГ) ___________________________________________________

          наименование предприятия, адрес, телефон, факс

Модель транспортного средства, принятого на испытания:

Регистрационные данные транспортного средства: номер VIN ____________________ номер кузова (кабины) ______________________ номер шасси _________________ номер двигателя _____________________________ Государственный регистрационный знак ______________________________________

Собственник АТС (фамилия, имя и отчество) (юридическое лицо) ______________

Адрес _____________________________________________________________________ На транспортное средство установлено газобаллонное оборудование в

          наименование предприятия, адрес, телефон, факс

Для газов сжиженных нефтяных: Проведена проверка герметичности, опрессовка газобаллонного оборудования воздухом под давлением 1,6 МПа и вакуумирование баллонов. Дата __________________

Для компримированного природного газа: Проведена проверка герметичности газобаллонного оборудования (инертным газом или воздухом) давлением 1,0 МПа; опрессовка последовательно под давлением 2,5; 4,9; 9,8 и 19,6 МПа и вакуумирование баллонов (только при испытаниях ГБО сжатым воздухом). Дата __________________ Срок следующих испытаний газотопливной системы и освидетельствование баллонов ____________

Транспортное средство _________________________________ техническим требованиям Технического регламента Таможенного союза «О безопасности колесных транспортных средств» для работы на сжиженных нефтяных газах (компримированном природном газе)

                  соответствует, не соответствует

Представитель предприятия, проводившего установку и регулировку газобаллонного оборудования на транспортное средство

         __________________  ____________________  ________________________
             должность           личная подпись        инициалы, фамилия

М.П

Свидетельство предъявляют в территориальное подразделение уполномоченного органа государственного управления в сфере безопасности дорожного движения при осуществлении регистрационных действий газобаллонного транспортного средства, предназначенного для работы на сжиженных нефтяных газах и компримированном природном газе.

Приложение К (обязательное)

об объеме и качестве работ по внесению изменений в конструкцию транспортного средства

      наименование и адрес юридического или физического лица,

      выполнившего работы по внесению изменений в конструкцию

                      транспортного средства

В соответствии с лицензией <*> N __________ от ___________________________, выданной _________________________________________________________________, наименование организации, выдавшей лицензию

и сертификатом соответствия <*> N __________ от __________________________, выданным _________________________________________________________________, наименование организации, выдавшей сертификат

проведены работы по внесению изменений в конструкцию транспортного средства __________________, государственный регистрационный знак ________, марка, модель

идентификационный номер (VIN) __________________, № двигателя ____________, № шасси (рамы) ___________________, № кузова (коляски) ___________________.

В конструкцию транспортного средства внесены следующие изменения: _________

       описываются внесенные изменения в конструкцию систем,

             узлов и агрегатов транспортного средства

<*> Выходные данные не заполняют, если собственником транспортного средства работы выполнены самостоятельно.

транспортного средства)

Характеристики транспортного средства после внесенных изменений в его конструкцию

Габаритные размеры, мм: Длина ____________, ширина __________, высота __________, база ____________ Полная масса, кг _________________, снаряженная масса, кг _________________ Тип кузова ________________________________________________________________ Количество мест для перевозки людей (включая водителя) ____________________ Двигатель (тип, мощность, рабочий объем): _________________________________ Система питания: __________________________________________________________ Трансмиссия: ______________________________________________________________ Сцепление: ________________________________________________________________ Коробка передач: __________________________________________________________ Главная передача: _________________________________________________________ Подвеска: _________________________________________________________________ Рулевой механизм: _________________________________________________________ Тормозные системы: ________________________________________________________ Шины: _____________________________________________________________________ Дополнительное оборудование кузова ________________________________________ Прочее: ___________________________________________________________________

Работы выполнены качественно и в соответствии с заключением

            указывают организацию, выдавшую заключение

Приложение. Копия заключения о возможности внесения изменений в конструкцию транспортного средства — на ______ л.

"____" ________ 20___ г. ________________  ___________________
                              подпись       инициалы, фамилия

М.П.

Приложение Л (обязательное)

ФОРМА ЗАЯВЛЕНИЯ НА ВНЕСЕНИЕ ИЗМЕНЕНИЙ В КОНСТРУКЦИЮ ТРАНСПОРТНОГО СРЕДСТВА

ЗАЯВЛЕНИЕ на внесение изменений в конструкцию транспортного средства

в территориальное подразделение органа государственного управления в сфере безопасности дорожного движения

СВЕДЕНИЯ О ТРАНСПОРТНОМ СРЕДСТВЕ

Государственный регистрационный знак: ____________________________________. Номер кузова: __________________________. Цвет: __________________________. Мощн. двиг. (кВт/л.с.): ________. Идентификационный номер (VIN): _________. Разреш. макс. масса, кг: ____________. Масса без нагрузки, кг: ___________. Марка, модель: ______________. Паспорт ТС: _______________________________. серия, номер, дата выдачи Тип ТС: __________________________________________________________________. Организация-изготовитель: ________________________________________________. Регистрационный документ: ________________________________________________. наименование рег. документа, серия, номер, дата выдачи Категория (A, B, C, D, прицеп — E): ______________________________________. Год выпуска: ______________. Модель, номер двигателя: ____________________. __________________________________________________________________________. Номер шасси (рамы): ______________________________________________________.

СВЕДЕНИЯ О СОБСТВЕННИКЕ ТРАНСПОРТНОГО СРЕДСТВА И ЕГО ПРЕДСТАВИТЕЛЕ

___________________________________________________________________________ фамилия, имя, отчество или наименование организации

       район; населенный пункт; улица; дом, корп., квартира

Доверенность (для представителя собственника) _____________________________ (когда, кем выдана, номер в реестре)

Прошу рассмотреть вопрос о внесении следующих изменений в конструкцию транспортного средства: _______________________________________ подробно описывают изменения в конструкцию

(тип и марка устанавливаемых узлов и агрегатов взамен штатных, способ монтажа и т.п.

"____" ____________ 20___ г. ____________________  ________________________
                                    подпись            инициалы, фамилия

(Оборотная сторона заявления на внесение изменений в конструкцию транспортного средства)

1. <a id="p100409"></a>Данное изменение конструкции транспортного средства ________________

    указывают необходимость получения заключения о возможности

      внесения изменений в конструкцию, наименования и адреса

              организаций, уполномоченных их выдавать

2. Работы по внесению изменений должны быть проведены в соответствии с требованиями порядка контроля за внесением изменений в конструкцию транспортных средств, зарегистрированных в уполномоченных организациях, отвечающих за безопасность дорожного движения, государств-членов Таможенного союза.

3. Проверка конструкции и технического состояния после внесения изменений в конструкцию транспортного средства может быть выполнена __________________________________________ указывают наименования ___________________________________________________________________________ и адреса уполномоченных организаций ___________________________________________________________________________ ___________________________________________________________________________

Руководитель уполномоченной организации, отвечающей за безопасность дорожного движения ___________________________

*"____" ____________ 20___ г. ____________________  ________________________*
                                    *подпись            инициалы, фамилия*

М.П.

Приложение М (обязательное)

ФОРМА СВИДЕТЕЛЬСТВА О СООТВЕТСТВИИ ТРАНСПОРТНОГО СРЕДСТВА С ВНЕСЕННЫМИ В ЕГО КОНСТРУКЦИЮ ИЗМЕНЕНИЯМИ ТРЕБОВАНИЯМ БЕЗОПАСНОСТИ

СВИДЕТЕЛЬСТВО О СООТВЕТСТВИИ ТРАНСПОРТНОГО СРЕДСТВА С ВНЕСЕННЫМИ В ЕГО КОНСТРУКЦИЮ ИЗМЕНЕНИЯМИ ТРЕБОВАНИЯМ БЕЗОПАСНОСТИ

00 АА № 000000

Территориальное подразделение Департамента внутренних дел государства-членов Таможенного союза (наименование, адрес)

ТРАНСПОРТНОЕ СРЕДСТВО

ОБЩИЕ ХАРАКТЕРИСТИКИ ТРАНСПОРТНОГО СРЕДСТВА

В соответствии с заключением от "" ____________ 20 г. N ___, выданным ___________________________________________________________________________ (наименование юридического лица, выдавшего заключение о возможности и порядке внесения изменений в конструкцию транспортного средства) ___________________________________________________________________________ (юридический адрес)

В конструкцию транспортного средства производителем работ: ___________________________________________________________________________ (фамилия, имя, отчество или наименование юридического лица, вносившего изменения в конструкцию транспортного средства) ___________________________________________________________________________ (адрес места жительства или юридический адрес)

Внесены следующие изменения: ___________________________________________________________________________ (подробно описываются изменения в конструкции (тип и марка устанавливаемых компонентов, способ монтажа и т.п.; указывается новое назначение (специализация) транспортного средства)

Транспортное средство с внесенными в конструкцию изменениями соответствует установленным требованиям в государстве-члене Таможенного союза

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ (возможность использования на дорогах общего пользования без ограничений или с ограничениями из-за превышения нормативов по габаритам и осевым массам, возможность использования в качестве маршрутного транспортного средства и др.) Дата оформления "_____" ____________ 20____ г. Руководитель территориального подразделения органа государственного управления в сфере безопасности дорожного движения

                                              *________  ___________________*
                                               *подпись   инициалы, фамилия*

<> Категорию транспортного средства указывают по Конвенции о дорожном движении 1968 года.*

Библиография
