ГОСТ 31738-2012. Межгосударственный стандарт. Смеси битумные для дорожных покрытий. Определение содержания воды и летучих компонентов

(введен в действие Приказом Росстандарта от 15.11.2012 № 891-ст)

Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. № 891-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СМЕСИ БИТУМНЫЕ ДЛЯ ДОРОЖНЫХ ПОКРЫТИЙ

Bituminous paving mixtures. Determination of water and volatiles content

ГОСТ 31738-2012

МКС 75.080

Предисловие

Сведения о стандарте

4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. № 891-ст межгосударственный стандарт ГОСТ 31738-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.

5 Настоящий стандарт идентичен стандарту ASTM D 1461-85(2006) Standard test method for moisture or volatile distillates in bituminous paving mixtures (Стандартный метод определения воды и летучих дистиллятов в битуминозных смесях для дорожных покрытий).

Стандарт разработан подкомитетом D04.25 по анализу битумных смесей Технического комитета D04 по материалам для дорожного покрытия Американского общества по испытаниям и материалам (ASTM).

Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, стандарты ASTM, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.

Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).

В разделе «Нормативные ссылки» ссылки на стандарты ASTM актуализированы.

Перевод с английского языка (en).

Степень соответствия — идентичная (IDT)

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

1.1 Настоящий стандарт устанавливает метод определения воды и летучих компонентов в битумных смесях для дорожных покрытий.

1.2 Значения, выраженные в единицах СИ, следует считать стандартными. Значения, указанные в скобках, являются справочными.

1.3 Настоящий стандарт не рассматривает всех проблем безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за обеспечение соблюдения техники безопасности, охрану здоровья и определение границ применимости стандарта до начала его применения.

2. Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы <1>. Для датированных ссылок применяют только указанное издание ссылочного документа.

<1> Ссылки на стандарты ASTM можно уточнить на сайте ASTM website, www.astm.org или в службе поддержки клиентов ASTM service@astm.org, а также в информационном томе ежегодного сборника стандартов ASTM (Website standard's Document Summary).

ASTM D 244-2009 Test methods and practices for emulsified asphalts (Методы испытаний и практические руководства по исследованию битумных эмульсий)

ASTM D 979/D979M-2011 Practice for sampling bituminous paving mixtures (Практическое руководство по отбору проб битумных смесей для дорожных покрытий)

3. Значение и применение метода

3.1 Настоящий метод испытания предназначен для определения содержания воды и/или летучих нефтяных компонентов в битумных смесях для дорожных покрытий.

4. Аппаратура

4.1 Металлический сосуд для перегонки — вертикальный цилиндрический сосуд, аналогичный применяемому в методе по ASTM D 244, с плоским фланцем, плотно закрываемый сверху крышкой при помощи скобы крепления. Крышка должна быть металлической, предпочтительно из меди или латуни, и должна быть оснащена трубкой внутренним диаметром 25,4 мм (1 дюйм) для облегчения установки установленного узла ловушка/холодильник.

4.2 Холодильник со стеклянной трубкой и противоточным водяным охлаждением, с кожухом длиной не менее 400 мм (15_{4}^{3}\text{дюйма}) , наружным диаметром внутренней трубки от 9,5 до 12,7 мм (_{8}^{3} - _{2}^{1}\text{дюйма}) . Конец холодильника, вставляемый в ловушку, должен быть отшлифован под углом 30° относительно вертикальной оси холодильника. Для смесей, содержащих легколетучие растворители, может потребоваться присоединение второго водоохлаждаемого холодильника с аналогичными размерами.

4.3 Ловушка из закаленного стекла одного из следующих типов в зависимости от вида испытания.

4.3.1 Для определения содержания воды в битумных смесях для дорожных покрытий используют стеклянную ловушку вместимостью 10 или 25 мл. Ловушка должна иметь шкалу с ценой деления 0,1 мл и максимальной погрешностью +/- 0,05 мл в диапазоне до 1 мл и ценой деления 0,2 мл с максимальной погрешностью +/- 0,1 мл в диапазоне более 1 мл, как указано в таблице 1 и показано на рисунках 1 - 4. Для соединения конусообразного или сферического конца ловушки с металлическим сосудом для перегонки требуются переходники.

Таблица 1

Описание и размеры ловушек

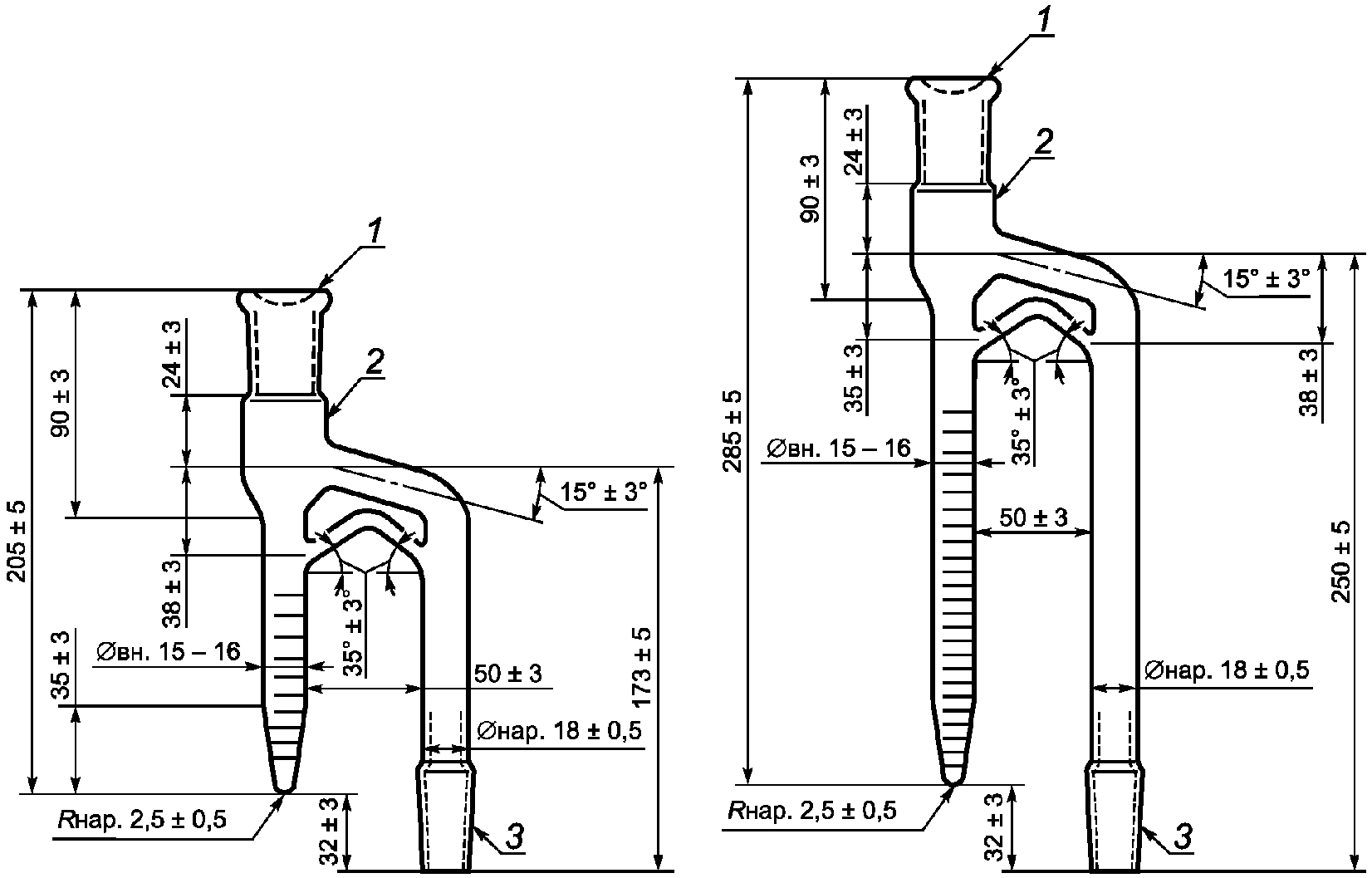

1 — конус 24/40; 2 — наружный диаметр приблизительно 29 мм; 3 — конус 24/40

Рисунок 1 — Ловушки (тип A)

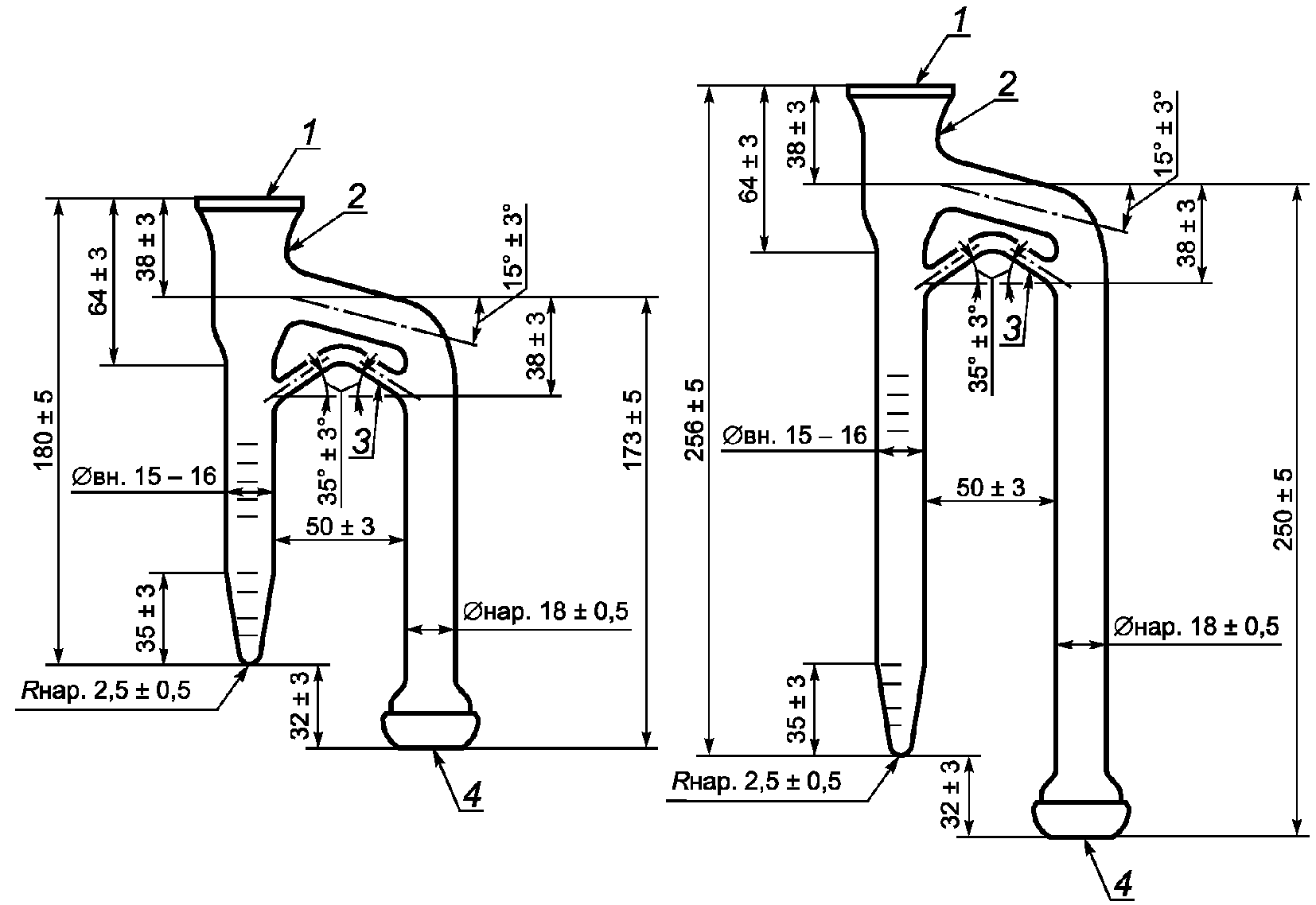

1 — конус 35/25; 2 — наружный диаметр приблизительно 29 мм; 3 — наружный диаметр 6 — 7 мм; 4 — сферическое соединение 35/20

Рисунок 2 — Ловушки (тип B)

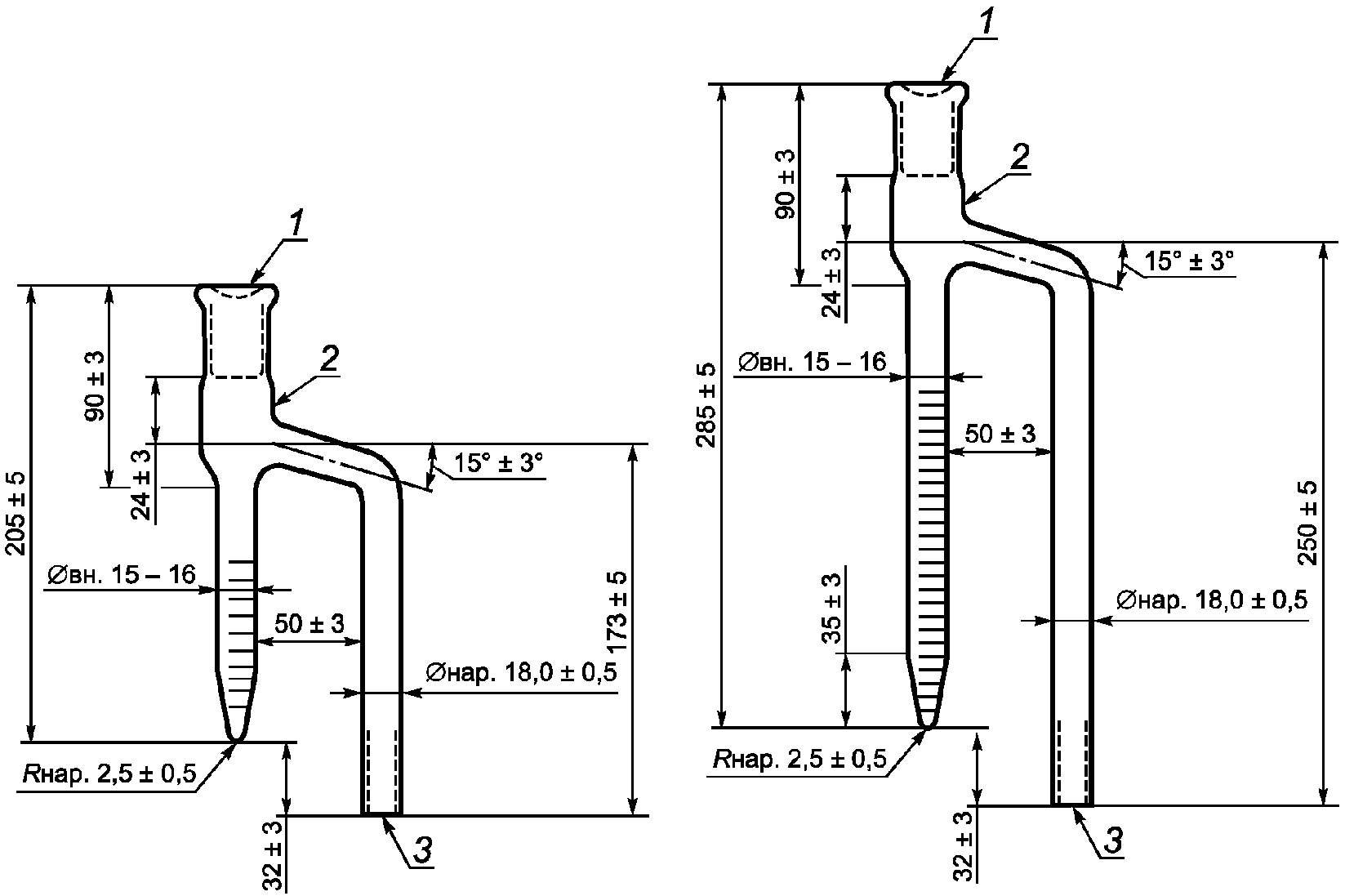

1 — конус 24/40; 2 — наружный диаметр приблизительно 29 мм; 3 — оплавлено

Рисунок 3 — Ловушки (тип C)

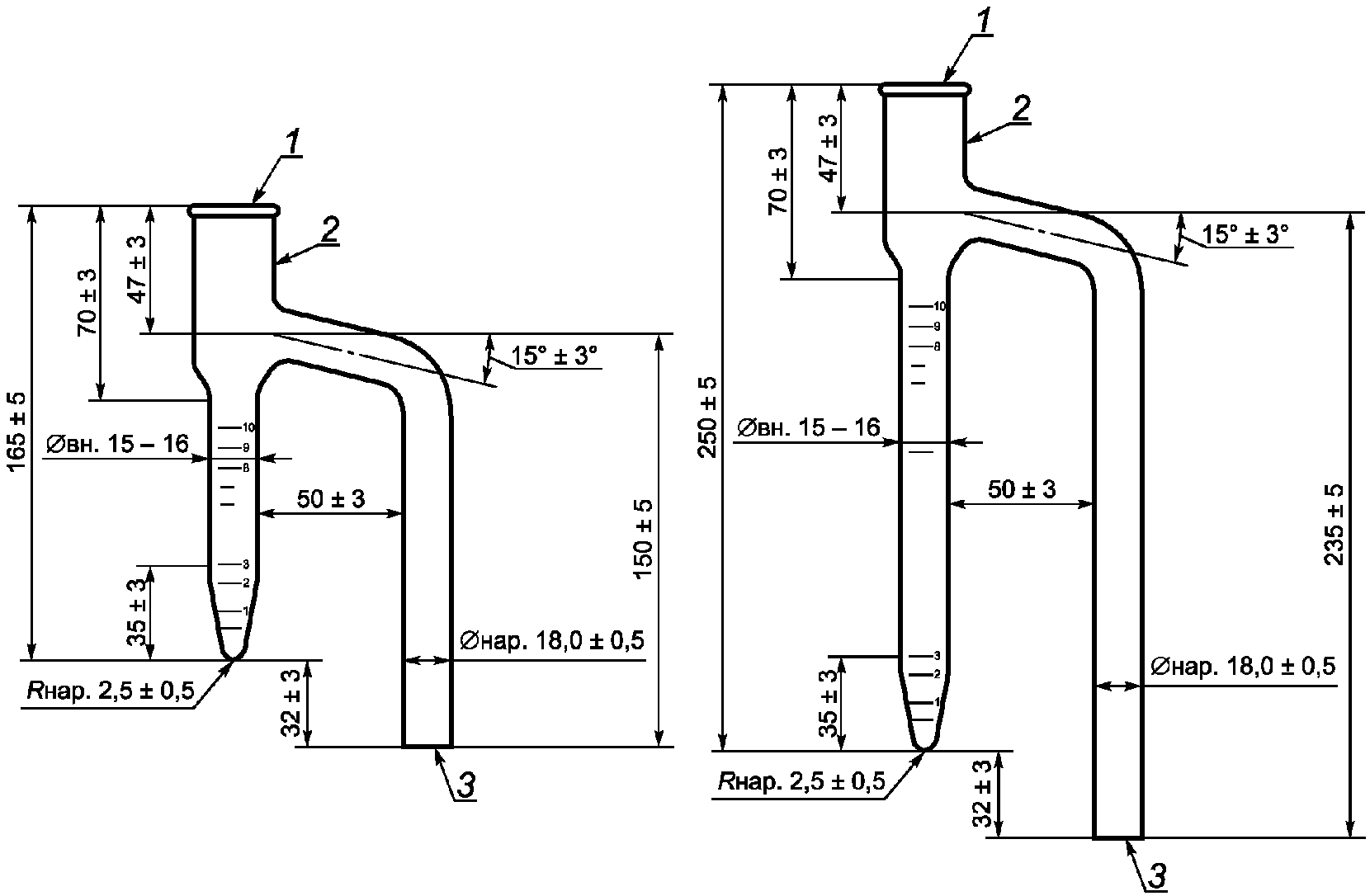

1 — бортик; 2 — наружный диаметр приблизительно 29 мм; 3 — глазуровано

Рисунок 4 — Ловушки (тип D)

4.3.2 Для определения летучих компонентов в битумных материалах размеры ловушки должны соответствовать указанным на рисунке 5.

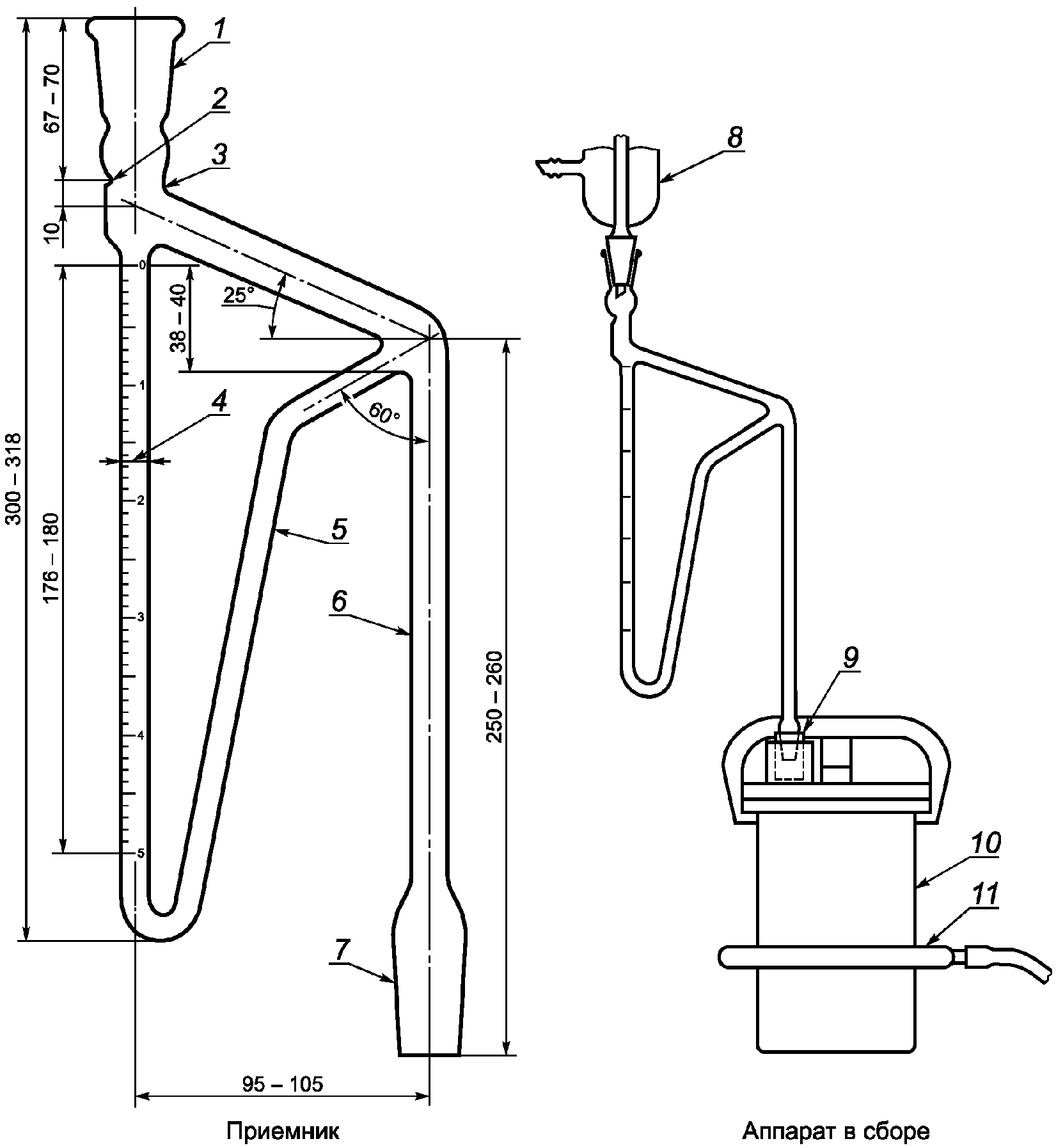

1 — конус 24/40; 2 — углубление на 5 — 7 мм; 3 — наружный диаметр 21 — 23 мм; 4 — внутренний диаметр приблизительно 3,5 мм, внутренний диаметр приблизительно 6,0 мм; 5 — наружный диаметр 7 — 8 мм; 6 — наружный диаметр 13 — 15 мм; 7 — конус 24/40; 8 — холодильник Либиха; 9 — переходник для конусного или сферического соединения ловушки; 10 — металлический сосуд для перегонки; 11 — кольцевая горелка

Рисунок 5 — Установка для определения летучих фракций битумных материалов

4.4 Растворитель

Для большинства битумных материалов использование ароматических растворителей является предпочтительным, поскольку данные растворители обладают высокой растворяющей и диспергирующей способностью. Рекомендуется использовать ксилол или смесь, состоящую из 20% толуола и 80% ксилола. Для битумов и аналогичных нефтепродуктов используют нефтяной дистиллят, 5% которого выкипает при температуре от 90 °C до 100 °C (194 °F — 212 °F), 90% — при температуре ниже 210 °C (410 °F). Для смолы, пека и аналогичных материалов используют ароматический растворитель.

4.5 Устройство для нагревания — любой источник нагревания, обеспечивающий поддержание скорости дистилляции от 85 до 95 капель в минуту.

5. Отбор проб

5.1 Отбор проб проводят в соответствии с ASTM D 979.

5.2 Проба материала должна быть представительной, ее количество должно обеспечить заполнение контейнера. Для двух повторных испытаний пригодным является жестяной контейнер с притертой горловиной вместимостью 1,9 л (1/2 галлона).

6. Подготовка пробы

6.1 Пробу тщательно перемешивают и отбирают навеску в количестве, необходимом для получения результата определения процентного содержания воды или летучих компонентов в пределах вместимости отградуированной ловушки. Оставшуюся часть хранят в плотно укупоренном контейнере. Масса пробы для обычных смесей должна быть не менее 500 г. Пробу тщательно размельчают для удаления крупных кусков и помещают в сосуд для перегонки.

7. Метод определения содержания воды

7.1 После помещения пробы в сосуд для перегонки добавляют 200 мл растворителя и быстро перемешивают пробу.

7.2 Собирают установку, как показано на рисунке 6, выбирая ловушку в соответствии с предполагаемым содержанием воды в пробе, обеспечивая герметичность всех соединений для предотвращения пропускания пара или жидкости. Между корпусом сосуда для перегонки и крышкой помещают прокладку из плотной бумаги, смоченной водой. Трубка холодильника и ловушка должны быть химически чистыми для обеспечения свободного стекания воды в нижнюю часть ловушки. В верхний конец холодильника вставляют ватный тампон для предотвращения конденсации атмосферной влаги. Обеспечивают циркуляцию холодной воды через рубашку холодильника.

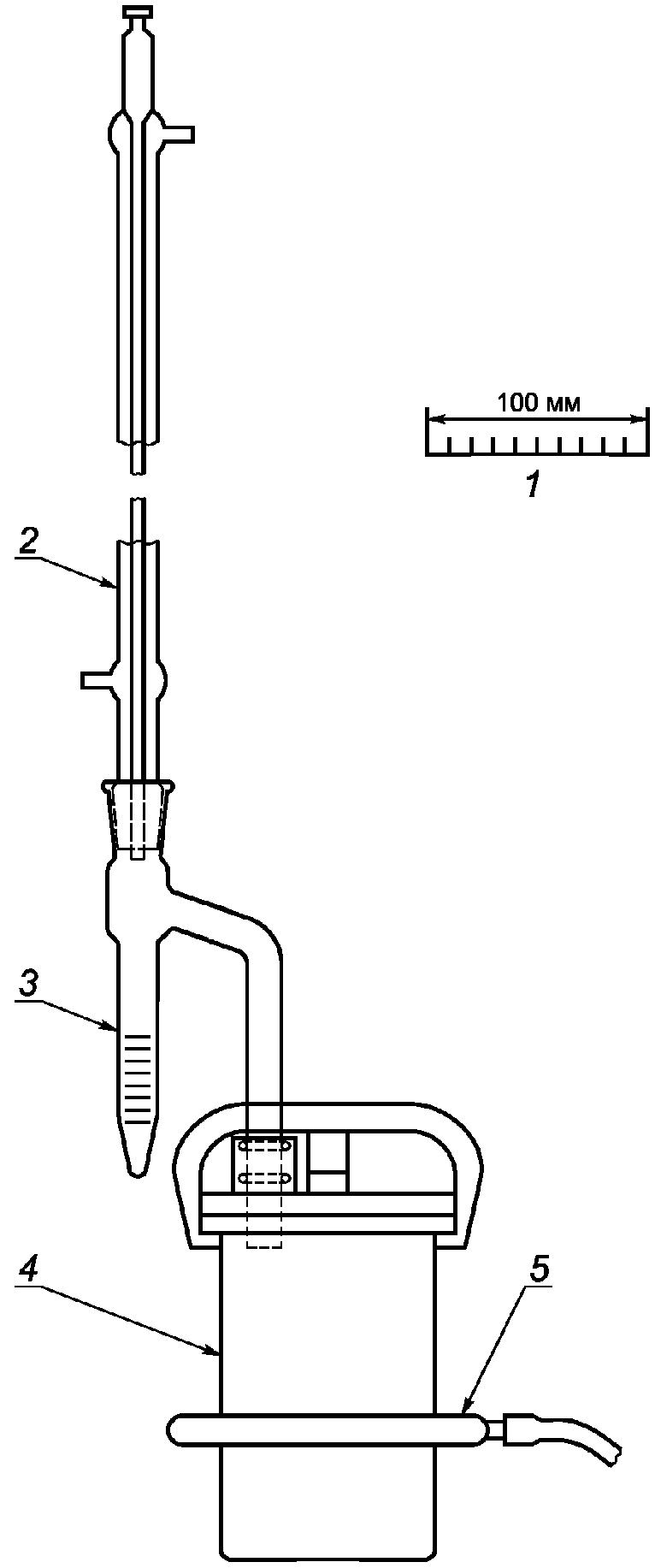

1 — масштаб приблизительный; 2 — холодильник; 3 — ловушка; 4 — металлический сосуд для перегонки; 5 — кольцевая горелка

Примечание — Внутренний диаметр ловушки 15 — 16 мм.

Рисунок 6 — Типичная сборка с металлическим перегонным аппаратом

7.3 Нагревают таким образом, чтобы обеспечить конденсацию по истечении 5 — 10 мин после начала нагревания и скорость стекания конденсата в ловушку 45 — 95 капель в минуту. Перегонку продолжают до тех пор, пока при трех последовательных определениях с 15-минутным интервалом количество конденсируемой воды по шкале ловушки остается на одном уровне, за исключением случая, когда перегонка длится более 1,5 ч.

7.4 После охлаждения содержимого ловушки до комнатной температуры определяют значение объема воды в ловушке с точностью до ближайшего деления шкалы. Записывают объем и рассчитывают процентное содержание по массе согласно 9.1.

8. Метод определения летучих компонентов

8.1 После помещения пробы в сосуд для перегонки добавляют 350 мл воды и 3 г карбоната натрия (Na₂CO₃) и быстро перемешивают. Сосуд для перегонки плотно закрывают крышкой и соединяют ловушку и холодильник в соответствии с 7.2, смачивая при этом прокладку растворителем и используя ловушку, указанную в 4.3.2.

8.2 Нагревают таким образом, чтобы обеспечить конденсацию воды и растворителя по истечении 5 — 10 мин после начала нагревания и скорость стекания конденсата в ловушку 85 — 95 капель в минуту. Если в пробе содержится большое количество легколетучего растворителя, для предотвращения его потерь необходимо присоединить второй холодильник с водяным охлаждением или снизить скорость перегонки.

8.3 Перегонку продолжают до тех пор, пока при трех последовательных определениях с 15-минутным интервалом количество конденсируемого растворителя по шкале ловушки остается на одном уровне. Затем убирают нагревательное устройство и охлаждают содержимое ловушки до комнатной температуры. Для отделения растворителя ловушку выдерживают в течение не менее 0,5 ч.

8.4 Записывают объем растворителя в ловушке с точностью до ближайшего деления шкалы и рассчитывают его процентное содержание по массе в соответствии с 9.2. Для расчета используют значение относительной плотности растворителя при 25 °C (77 °F).

9. Расчеты

9.1 Содержание воды рассчитывают по формуле

\text{Вода},\% = \frac{\text{объем воды в ловушке}}{\text{масса пробы}} \cdot 100 . (1)

9.2 Содержание летучих компонентов рассчитывают по формуле

. (2)

10. Протокол испытания

10.1 В протокол испытания записывают содержание воды, как процентное содержание воды по массе в соответствии с 9.1.

10.2 В протокол испытания записывают содержание летучих компонентов, как процентное содержание растворителя в соответствии с 9.2.

Примечание — Относительную плотность растворителя определяют, исходя из его типа или значений в диапазоне от 0,85 до 0,90 для летучих компонентов, полученных при максимальной температуре.

11. Прецизионность метода

11.1 Прецизионность определения содержания воды

Для оценки приемлемости результатов испытаний (с доверительной вероятностью 95%) при использовании ловушек вместимостью 10 и 25 мл необходимо использовать следующие критерии:

11.1.1 Повторяемость

Результаты двух параллельных определений содержания воды, полученные одним и тем же оператором, признаются достоверными, если расхождение между ними не превышает указанные ниже значения:

*Собранная вода, мл        Расхождение*
*0 - 1,0                   0,1 мл*
*1,1 - 25                  0,1 мл или 2% от среднего значения в зависимости*

                      *от того, что больше*

11.1.2 Воспроизводимость

Результаты, полученные в каждой из двух лабораторий, следует считать достоверными, если расхождение между ними не превышает указанные ниже значения:

Собранная вода, мл        Расхождение

0 - 1,0                   0,2 мл

1,1 — 25 0,2 мл или 10% от среднего значения в зависимости

                      от того, что больше

11.2 Прецизионность определения летучих компонентов

Приведенные показатели прецизионности, полученные в результате статистической обработки результатов межлабораторных испытаний, являются следующими:

11.2.1 Повторяемость

Результаты двух параллельных определений содержания летучих компонентов, полученные одним и тем же оператором, признаются достоверными, если они отличаются не более чем на 0,6% по объему.

11.2.2 Воспроизводимость

Результаты, полученные в каждой из двух лабораторий, признаются достоверными, если они отличаются не более чем на 1,4% по объему.
