ГОСТ 3120-75. Канаты стальные авиационные. Метод предварительной вытяжки
(утв. Постановлением Госстандарта СССР от 23.12.1975 № 3982)
(ред. от 01.10.1987)
от 23 декабря 1975 г. № 3982
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Steel wire rofes for aircraft. The technigue of preelongation
Разработан и внесен Министерством черной металлургии СССР.
Разработчики: К.Г. Залялютдинов, Н.А. Галкина, В.Д. Егоров, Е.С. Чугунова.
Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 23.12.75 № 3982.
Переиздание (июнь 1998 г.) с Изменением № 1, утвержденным в октябре 1987 г. (ИУС 1-88).
Настоящий стандарт распространяется на стальные авиационные канаты, применяемые в системах управления самолетом, и устанавливает метод предварительной вытяжки перед их эксплуатацией.
1. ОБОРУДОВАНИЕ
1.1. Вытяжка каната может производиться при помощи какого-либо механизма или машины (лебедки, ворота и т.п.) с применением указателя усилия (динамометра, манометра и т.п.), приложенного к канату, или же при помощи груза, подвешенного к концу каната (если вытяжка производится в один конец) или к блоку (если вытяжка производится в несколько концов).
1.2 Установка для вытяжки может быть горизонтальной или вертикальной.
1.3. Диаметр направляющих роликов или барабана должен быть не менее 1000 \delta , где \delta — диаметр наружной проволоки каната.
Радиус канавки роликов или барабана должен быть 0,5 d_{max} , где d_{max} — диаметр каната. Предельное отклонение по радиусу канавки +0,1 мм.
(Измененная редакция, Изм. № 1).
2. ПОДГОТОВКА К ИСПЫТАНИЮ
2.1. Канат, подвергающийся вытяжке, не должен иметь структурных дефектов.
2.2. Крепление концов каната должно производиться с помощью коушей, зажимов, улиток или каким-либо другим способом, не допускающим проскальзывания каната в местах его закрепления под действием усилия, производящего вытяжку.
2.3. Перед заделкой каната в соединительные приспособления конец его обвязывают мягкой проволокой для предупреждения произвольного расплетения каната.
3. ПРОВЕДЕНИЯ ИСПЫТАНИЯ

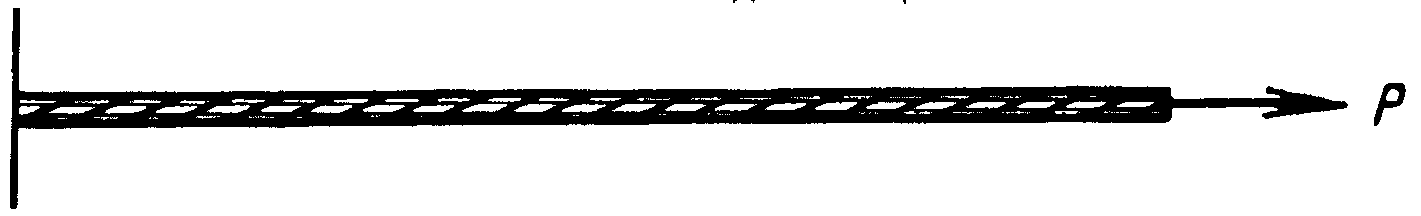

3.1. Вытяжка канатов может производиться в один конец (черт. 1) и в несколько концов (черт. 2 - 3).
3.2. Продолжительность выдержки каната под полной нагрузкой — не менее 1 мин.

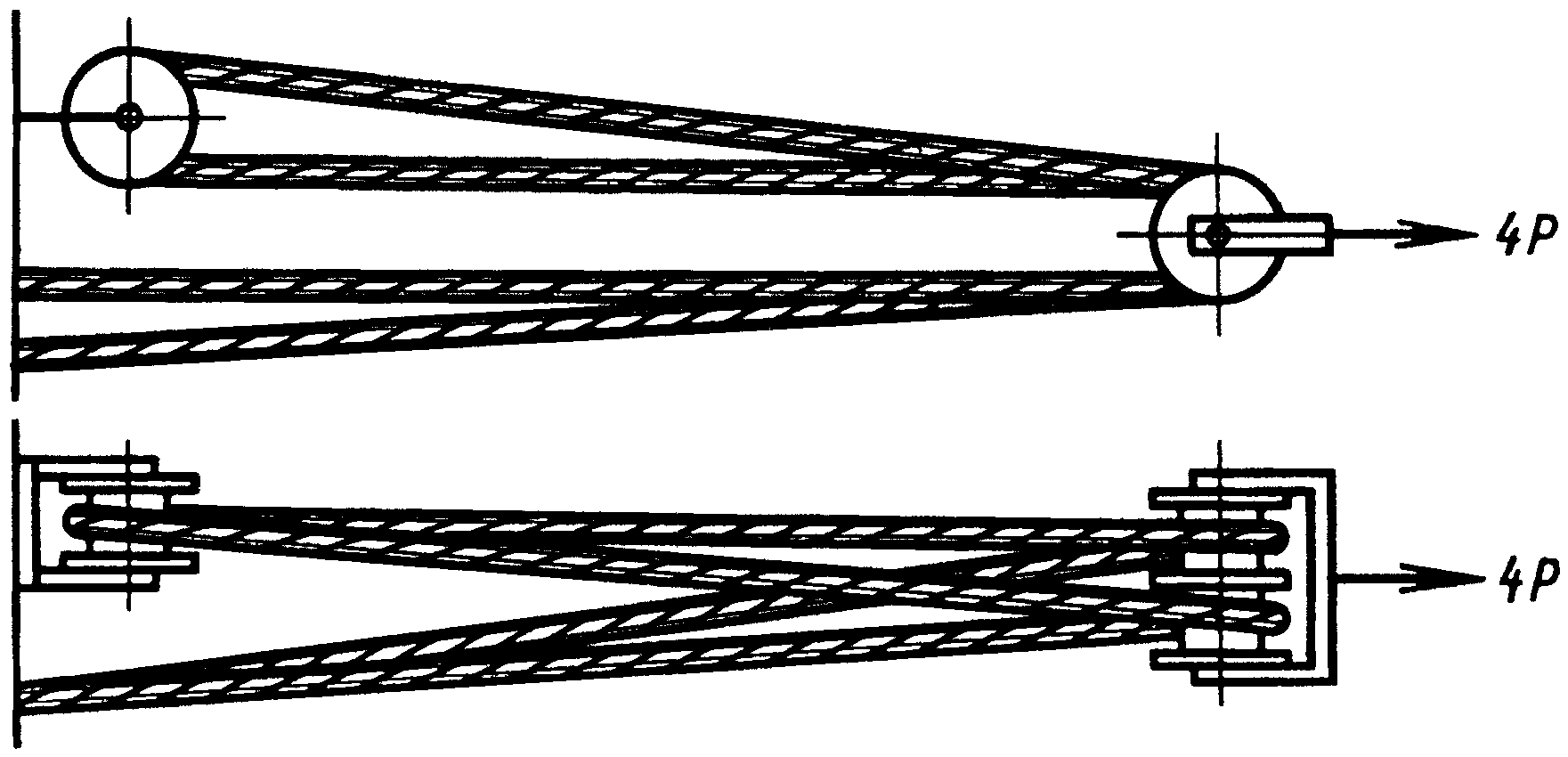

3.4. При вытяжке каната в несколько концов величина усилия должна быть увеличена пропорционально числу концов каната (см. черт. 3).
3.5. Усилие вытяжки канатов устанавливается (45 +/- 5)% от разрывного усилия каната в целом.
