ГОСТ 3090-73. Государственный стандарт Союза ССР. Канаты стальные. Канат закрытый несущий с одним слоем зетобразной проволоки и сердечником типа ТК. Сортамент
(утв. Постановлением Госстандарта СССР от 15.06.1973 № 1484)
(ред. от 01.12.1982)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 г. № 184-ФЗ. Ограничение срока действия снято по Протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 4, 1994). Документ введен в действие с 01.01.1975. Взамен ГОСТ 3090-55.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 3090-55"]:::rst n1["ГОСТ 3090-73"]:::doc click n1 "https://bukva.ai/docs/gost-3090-73" "ГОСТ 3090-73. Государственный стандарт Союза ССР. Канаты стальные. Канат закрытый несущий с одним слоем зетобразной проволоки и сердечником типа ТК. Сортамент (утв. Постановлением " n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 15 июня 1973 г. № 1484
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КАНАТ ЗАКРЫТЫЙ НЕСУЩИЙ С ОДНИМ СЛОЕМ ЗЕТОБРАЗНОЙ ПРОВОЛОКИ И СЕРДЕЧНИКОМ ТИПА ТК
Steel wire ropes. Locked conveying wire rope with one layer of Z-wire and type TK core. Dimensions
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: Х.Н. Белалов, канд. техн. наук; Н.А. Галкина; Е.С. Чугунова; А.А. Титова.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 15.06.1973 № 1484.
4. Ссылочные нормативно-технические документы:
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 18899-73 | 3 |
5. Ограничение срока действия снято по Протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94).
6. Переиздание (февраль 1998 г.) с Изменениями № 1, 2, утвержденными в марте 1985 г., декабре 1989 г. (ИУС 6-85, 3-90).

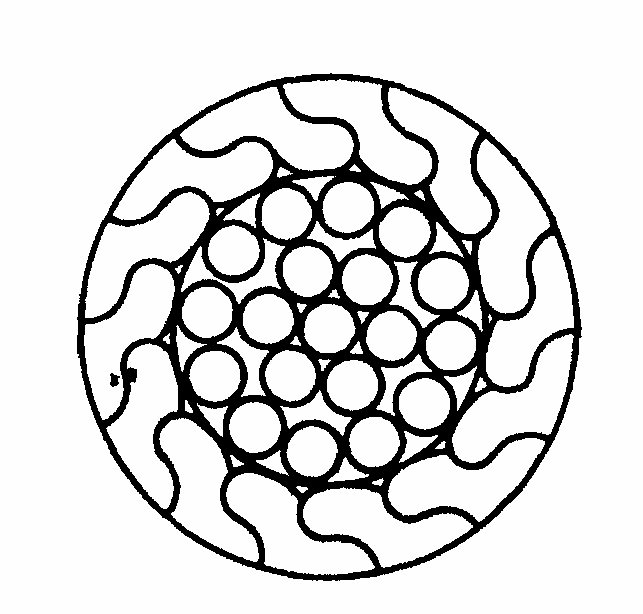

1. Настоящий стандарт распространяется на стальные закрытые несущие канаты с одним слоем зетобразной проволоки и сердечником точечного касания типа ТК конструкции 1 + 6 + 12 и 1 + 6 + 12 + 18.
2. Основные параметры и размеры канатов должны соответствовать указанным в таблице.
| Диаметр каната, | Круглая проволока | Зетобразная проволока | Расчетная площадь сечения | Расчетная масса 100 м | Расчетное разрывное усилие, кН (кгс), не менее, для маркировочных групп, Н/мм2 (кгс/мм2) | ||||||||
| мм | Диаметр, мм | Количество | Высота, мм | Количество | Расчетная площадь поперечного сечения, мм2 | всех проволок, мм2 | смазанного каната, кг | 1180 (120) | 1270 (130) | 1370 (140) | 1470 (150) | 1570 (160) | 1670 (170) |
| 30,5 | 4,1 | 19 | 5 | 19 | 19,25 | 616,59 | 524,98 | 724,5 (73950) | 785 (80150) | 845,5 (86300) | 906 (92450) | 966,5 (98650) | 1020 (104500) |
| 32,0 | 4,4 | 19 | 5 | 20 | 19,25 | 673,90 | 573,71 | 792 (80850) | 858 (87600) | 924 (94300) | 989,5 (101000) | 1050 (107500) | 1120 (114500) |
| 34,0 | 3,4 | 37 | 5 | 21 | 19,25 | 740,18 | 630,06 | 870 (88800) | 942,5 (96200) | 1010 (103500) | 1085 (111000) | 1155 (118000) | 1225 (125500) |
| 35,5 | 3,6 | 37 | 5 | 22 | 19,25 | 800,12 | 681,03 | 940,5 (96000) | 1015 (104000) | 1095 (112000) | 1175 (120000) | 1250 (128000) | 1330 (136000) |
Примечания. 1. (Исключено, Изм. № 2).
2. Расчетная площадь поперечного сечения зетобразной проволоки приведена для справок.
3. Расчетные разрывные усилия канатов маркировочных групп св. 1370 Н/мм2 (140 кгс/мм2) вводят в действие с 01.01.91.
Пример условного обозначения каната диаметром 34,0 мм, марки I, из оцинкованной проволоки по группе С, левой свивки, раскручивающегося, маркировочной группы 1180 Н/мм2 (120 кгс/мм2):
Канат 34,0-I-С-Л-Р-1180 ГОСТ 3090-73
(Измененная редакция, Изм. № 1, 2).
3. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение — по ГОСТ 18899.
