ГОСТ 3081-80*. Государственный стандарт Союза ССР. Канат двойной свивки типа ЛК-О конструкции 6 x 19 (1 + 9 + 9) + 7 x 7 (1 + 6). Сортамент

Государственный комитет СССР по стандартам · № ГОСТ 3081-80*Действующий акт

(введен Постановлением Госстандарта СССР от 23.04.1980 № 1834)

(ред. от 22.11.1991)

Введен
Постановлением Государственного
комитета СССР по стандартам
от 23 апреля 1980 г. № 1834

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАНАТ ДВОЙНОЙ СВИВКИ ТИПА ЛК-О КОНСТРУКЦИИ 6 x 19(1 + 9 + 9) + 7 x 7(1 + 6)

СОРТАМЕНТ

Two lay rope type ЛК-О construction 6 x 19(1 + 9 + 9) + 7 x 7(1 + 6). Dimensions

ГОСТ 3081-80*

Группа В75

ОКП 12 5100,
12 5200

Срок введения
с 1 января 1982 года

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1834 срок введения установлен с 01.01.82.

Ограничение срока действия снято по решению Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-92).

Взамен ГОСТ 3081-69.

Переиздание с Изменениями № 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92).

1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-О с металлическим сердечником МС.

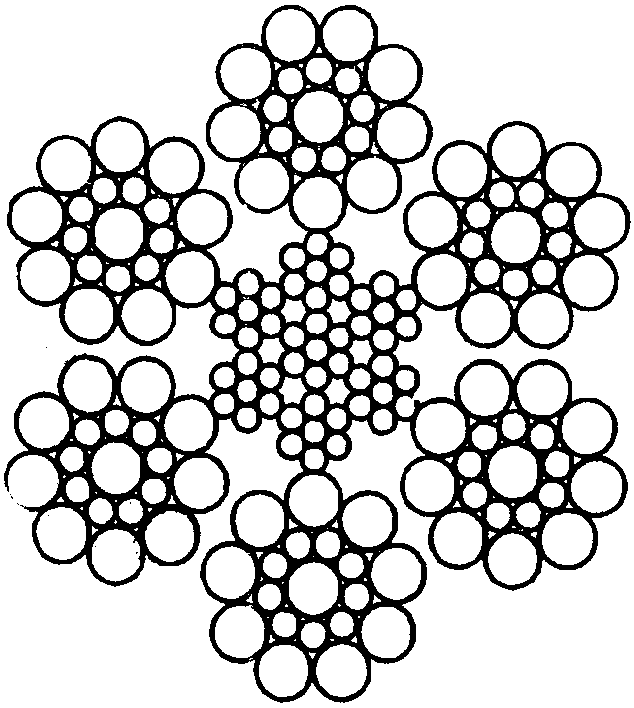

рис. 1

2. Канаты подразделяются по признакам

по назначению:

грузолюдские — ГЛ;

грузовые — Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки:

правой,

левой — Л;

по сочетанию направлений свивки элементов каната:

крестовой,

односторонней — О,

комбинированной — К;

по способу свивки:

нераскручивающиеся — Н,

раскручивающиеся;

по точности изготовления:

нормальной,

повышенной — Т;

по степени уравновешенности:

рихтованные — Р,

нерихтованные.

(Измененная редакция, Изм. № 1, 2).

Примеры условных обозначений

Канат диаметром 10,0 мм, грузолюдского назначения, из проволоки без покрытия, марки В, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1960 Н/мм2 (200 кгс/мм2):

Канат 10 — ГЛ — В - Н — Т - 1960 ГОСТ 3081-80

То же, диаметром 38,0 мм, грузового назначения, марки I, оцинкованной по группе С, левой односторонней свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1370 Н/мм2 (140 кгс/мм2):

Канат 38 — Г - I — С - Л — О - Р — 1370 ГОСТ 3081-80

(Измененная редакция, Изм. № 2).

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.

Диаметр, мм						Расчетная	Ориентировочная масса 1000 м	Маркировочная группа, Н/мм2 (кгс/мм2)
каната	проволоки сердечника		проволоки в пряди			площадь сечения проволок, мм2	Ориентировочная масса 1000 м	1370 (140)		1470 (150)		1570 (160)
	7 проволок	42 проволоки	центральной	первого слоя	второго слоя (наружного)		смазочного каната, кг	Разрывное усилие, Н, не менее
			центральной	первого слоя	второго слоя (наружного)			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
			6 проволок	54 проволоки	54 проволоки			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате
6,4	0,28	0,26 0,60		0,28	0,50	18,29	167,7	-	-	-	-	-	-
7,7	0,32	0,30 0,70		0,34	0,60	26,01	238,5	-	-	-	-	40750	34550
8,6	0,36	0,34 0,80		0,38	0,70	34,44	315,8	-	-	-	-	54000	45800
10,0 0,45		0,40 0,90		0,45	0,80	45,94	421,5	-	-	-	-	72000	61200
11,5 0,50		0,45 1,00		0,50	0,90	57,72	529,5	-	-	-	-	90500	76850
12,5 0,55		0,50 1,10		0,55	1,00	70,85	650,0	-	-	-	-	111000	94400
14,0 0,60		0,55 1,20		0,60	1,10	85,32	782,5	-	-	-	-	133500	113500
15,0 0,65		0,60 1,30		0,65	1,20	101,15	927,6	-	-	-	-	158500	134500
16,5 0,70		0,65 1,40		0,70	1,30	118,31	1085,0	-	-	-	-	185500	157000
17,5 0,75		0,70 1,50		0,75	1,40	136,84	1255,0	187500	159000	201000	170500	214500	182000
19,0 0,80		0,75 1,70		0,85	1,50	161,76	1485,0	221500	188000	237500	201500	253500	215000
20,5 0,85		0,80 1,80		0,90	1,60	183,28	1681,0	251000	213500	269000	228000	287000	244000
21,5 0,90		0,85 1,90		0,95	1,70	206,14	1890,0	282500	240000	303000	257000	323000	274000
22,5 0,95		0,90 2,00		1,00	1,80	230,35	2115,0	316000	268500	338500	287500	361000	306500
25,0 1,00		0,95 2,20		1,10	2,00	279,03	2560,0	382500	325000	410000	348000	437500	371000
27,5 1,10		1,00 2,40		1,20	2,20	333,13	3050,0	457000	388000	489500	416000	522000	443500
29,5 1,20		1,10 2,60		1,30	2,40	395,65	3630,0	542500	460500	581500	493500	620000	527000
31,5 1,30		1,20 2,80		1,40	2,60	463,56	4251,0	636000	540000	681000	578500	726500	617000
34,0 1,40		1,30 3,00		1,50	2,80	536,86	4923,0	736500	625500	789000	670000	841500	715000
35,5 1,50		1,40 3,20		1,60	2,90	590,53	5415,0	810000	688000	868000	737000	925500	786500
38,0 1,60		1,50 3,40		1,70	3,00	647,04	5935,0	887500	754000	951000	808000 1010000		861500

40,5 1,70 1,60 3,60 1,80 3,20 733,11 6723,0 1005000 854500	1075000 911500 1145000 974500
43,0 1,80 1,70 3,80 1,90 3,40 824,57 7584,0 1130000 961000	1210000 1020000 1290000 1090000
45,5 2,00 1,90 4,00 2,00 3,60 935,78 8605,0 1280000 1090000	1375000 1115000 1465000 1240000

Продолжение

Диаметр, мм						Расчетная	Ориентировочная масса 1000 м	Маркировочная группа, Н/мм2 (кгс/мм2)
каната	проволоки сердечника		проволоки в пряди			площадь сечения проволок, мм2	Ориентировочная масса 1000 м	1670 (170)		1770 (180)		1860 (190)
	7 проволок	42 проволоки	центральной	первого слоя	второго слоя (наружного)		смазочного каната, кг	Разрывное усилие, Н, не менее
			центральной	первого слоя	второго слоя (наружного)			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
			6 проволок	54 проволоки	54 проволоки			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате
6,4 0,28		0,26 0,60		0,28	0,50	18,29	167,7	-	-	32250	26650	34050	27850
7,7 0,32		0,30 0,70		0,34	0,60	26,01	238,5	43500	36750	45850	37900	48400	39600
8,6 0,36		0,34 0,80		0,38	0,70	34,44	315,8	57350	48650	60750	50150	64100	52450
10,0 0,45		0,40 0,90		0,45	0,80	45,94	421,5	76500	65000	81000	67000	85500	70050
11,5 0,50		0,45 1,00		0,50	0,90	57,72	529,5	96150	81700	101500	84200	107000	87850
12,5 0,55		0,50 1,10		0,55	1,00	70,85	650,0	118000	99950	124500	103000	131500	107500
14,0 0,60		0,55 1,20		0,60	1,10	85,32	782,5	142000	120500	150500	124000	158500	129500
15,0 0,65		0,60 1,30		0,65	1,20	101,15	927,6	168500	143000	178000	147000	188000	153500
16,5 0,70		0,65 1,40		0,70	1,30	118,31	1085,0	197000	167000	308500	172000	220000	180000

17,5 0,75 0,70 1,50 0,75 1,40 136,84 1255,0 227500 193500 241000 199000 19,0 0,80 0,75 1,70 0,85 1,50 161,76 1485,0 269000 228500 285000 235500 20,5 0,85 0,80 1,80 0,90 1,60 183,28 1681,0 305000 259000 323000 267000 21,5 0,90 0,85 1,90 0,95 1,70 206,14 1890,0 343000 291000 363500 300000 22,5 0,95 0,90 2,00 1,00 1,80 230,35 2115,0 383500 325500 406000 336000 25,0 1,00 0,95 2,20 1,10 2,00 279,03 2560,0 464500 394500 492000 407000 27,5 1,10 1,00 2,40 1,20 2,20 333,13 3050,0 554500 471000 587500 486000			254500 208000 301000 246000 341000 279000 383500 314000 428500 351000 519500 425500 620000 508000
29,5 1,20 1,10 2,60 1,30 2,40 395,65 3630,0 659000 560000		697500 576500 736500 603500
31,5 1,30 1,20 2,80 1,40 2,60 463,56 4251,0 772000 656000		817500 676000 863000 707500
34,0 1,40 1,30 3,00 1,50 2,80 536,86 4923,0	894000 759500 947000 783500 999500 819000
35,5 1,50 1,40 3,20 1,60 2,90 590,53 5415,0	983500 835500 1040000 861500 1095000 899500
38,0 1,60 1,50 3,40 1,70 3,00 647,04 5935,0	1075000 915500 1140000 944000 1200000 980000
40,5 1,70 1,60 3,60 1,80 3,20 733,11 6723,0	1220000 1005000 1290000 1045000 — -
43,0 1,80 1,70 3,80 1,90 3,40 824,57 7585,0	1370000 1130000 1450000 1180000 — -
45,5 2,00 1,90 4,00 2,00 3,60 935,78 8605,0	1555000 1280000 1650000 1335000 — -

Продолжение

Диаметр, мм						Расчетная	Ориентировочная масса 1000 м	Маркировочная группа, Н/мм2 (кгс/мм2)
каната	проволоки сердечника		проволоки в пряди			площадь сечения проволок, мм2		1960 (200)		2060 (210)
	7 проволок	42 про волоки	центральной	первого слоя	второго слоя (наружного)		смазанного каната, кг	Разрывное усилие, Н, не менее
								суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
			6 проволок	54 проволоки	54 проволоки
6,4 0,28 0,26 0,60 0,28 0,50 18,29 167,7 35800 29050										37600 30150
7,7 0,32 0,30 0,70 0,34 0,60 26,01 238,5 50950 41400										53500 42750
8,6 0,36 0,34 0,80 0,38 0,70 34,44 315,8 67500 54750										- -
10,0 0,45 0,40 0,90 0,45 0,80 45,94 421,5 90000 73150										- -
11,5 0,50 0,45 1,00 0,50 0,90 57,72 529,5 113000 91850										- -
12,5 0,55 0,50 1,10 0,55 1,00 70,85 650,0 138500 112500										- -
14,0 0,60 0,55 1,20 0,60 1,10 85,32 782,5 167000 135500
15,0 0,65 0,60 1,30 0,65 1,20 101,15 927,6								198000 160500 — -
16,5 0,70 0,65 1,40 0,70 1,30 118,31 1085,0								231500 188000 — -

17,5 0,75  0,70 1,50   0,75   1,40   136,84  1255,0   268000    217500      -         -
19,0 0,80  0,75 1,70   0,85   1,50   161,76  1485,0   317000    257000      -         -
20,5 0,85  0,80 1,80   0,90   1,60   183,28  1681,0   359000    291500

21,5 0,90  0,85 1,90   0,95   1,70   206,14  1890,0   404000    327000      -         -
22,5 0,95  0,90 2,00   1,00   1,80   230,35  2115,0   451000    366500      -         -

25,0 1,00  0,95 2,20   1,10   2,00   279,03  2560,0   546500    443500      -         -

27,5 1,10  1,00 2,40   1,20   2,20   333,13  3050,0   652500    529500      -         -

29,5 1,20  1,10 2,60   1,30   2,40   395,65  3630,0   775000    629000      -         -

31,5 1,30  1,20 2,80   1,40   2,60   463,56  4251,0   908500    737500      -         -

34,0 1,40  1,30 2,00   1,50   2,80   536,86  4923,0  1050000    854500      -         -

35,5 1,50  1,40 3,20   1,60   2,90   590,53  5415,0  1155000    940000      -         -

38,0 1,60  1,50 3,40   1,70   3,00   647,04  5935,0  1265000   1025000      -         -

40,5 1,70  1,60 3,60   1,80   3,20   733,11  6723,0     -         -         -         -
43,0 1,80  1,70 3,80   1,90   3,40   824,57  7585,0     -         -         -         -
45,5 2,00  1,90 4,00   2,00   3,60   935,78  8605,0     -         -         -         -

Примечания:

1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 40,5 и 45,5 мм маркировочной группы 1370 Н/мм2 (140 кгс/мм2), 34,0 — 38,0 мм маркировочной группы 1470 Н/мм2 (150 кгс/мм2), 25,5 — 38,0 мм маркировочной группы 1570 Н/мм2 (160 кгс/мм2) 25,0 — 31,5 мм маркировочной группы 1670 Н/мм2 (170 кгс/мм2), 17,5 — 27,5 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2), 8,6 — 14,0 мм маркировочной группы 1960 Н/мм2 (200 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.

Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.

2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.

(Измененная редакция, Изм. № 1, 2).
