ГОСТ 3079-80*. Государственный стандарт Союза ССР. Канат двойной свивки типа ТЛК-О конструкции 6 x 37(1 + 6 + 15 + 15) + 1 о.с. Сортамент

Государственный комитет СССР по стандартам · № ГОСТ 3079-80*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 23.04.1980 № 1834)

(ред. от 01.11.1991)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 3079-55"]:::rst
  n1["ГОСТ 3079-69"]:::rst
  n2["ГОСТ 3079-80*"]:::doc
  click n2 "https://bukva.ai/docs/gost-3079-80" "ГОСТ 3079-80*. Государственный стандарт Союза ССР. Канат двойной свивки типа ТЛК-О конструкции 6 x 37(1 + 6 + 15 + 15) + 1 о.с. Сортамент (введен в действие Постановлением Госстанд"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие
Постановлением Государственного
комитета СССР по стандартам

от 23 апреля 1980 г. № 1834

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАНАТ ДВОЙНОЙ СВИВКИ ТИПА ТЛК-О КОНСТРУКЦИИ 6 x 37(1 + 6 + 15 + 15) + 1 о.с.

СОРТАМЕНТ

Two lay rope type ТЛК-О construction 6 x 37(1 + 6 + 15 + 15) + 1 о.с. Dimensions

ГОСТ 3079-80*

Группа В75

ОКП 12 5100

12 5200

Взамен ГОСТ 3079-69

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1834 срок введения установлен

с 01.01.1982.

Ограничение срока действия снято по решению Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-92).

Переиздание с Изменениями № 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92).

1. Настоящий стандарт распространяется на стальные канаты двойной свивки с точечно-линейным касанием проволок в прядях типа ТЛК-О с одним органическим сердечником.

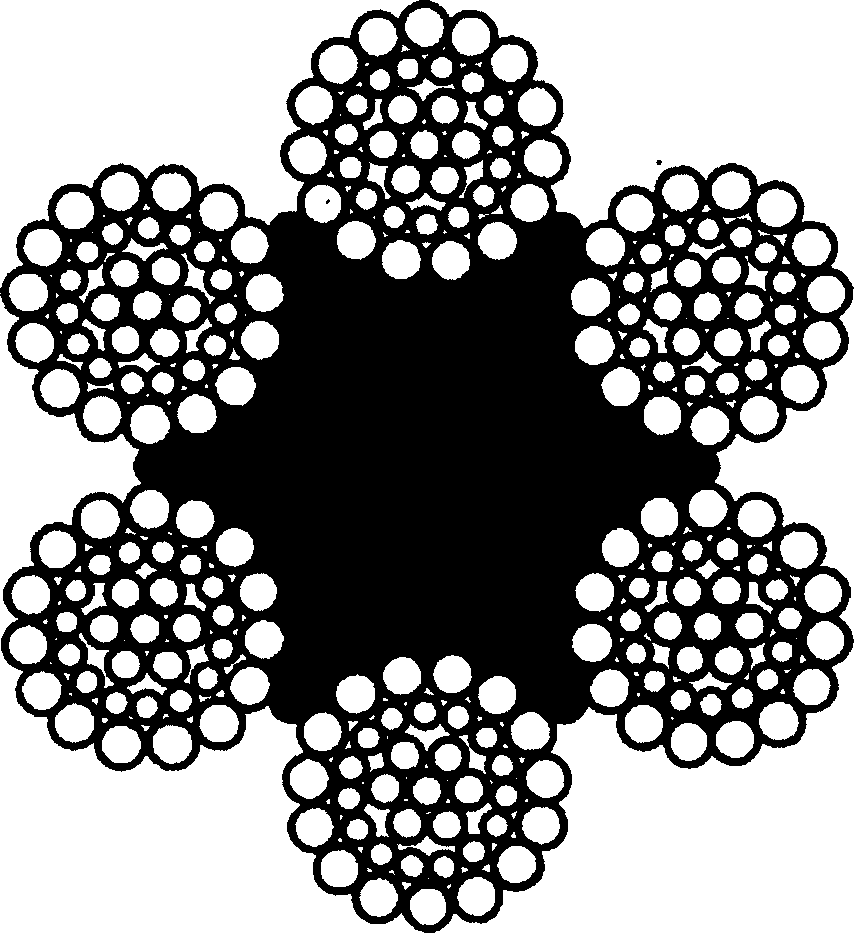

рис. 1

2. Канаты подразделяются по признакам:

по назначению:

грузолюдские — ГЛ,

грузовые — Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки:

правой,

левой — Л;

по сочетанию направлений свивки элементов каната:

крестовой,

односторонней — О;

по способу свивки:

нераскручивающиеся — Н,

раскручивающиеся — Р;

по точности изготовления:

нормальной,

повышенной — Т;

по степени уравновешенности:

рихтованные — Р,

нерихтованные.

(Измененная редакция, Изм. № 1, 2).

Примеры условных обозначений

Канат диаметром 35,0 мм, грузолюдского назначения, из проволоки без покрытия, марки В, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

Канат 35-ГЛ-В-Н-Т-1770 ГОСТ 3079-80

То же, диаметром 25,0 мм, грузового назначения, марки I, оцинкованный по группе Ж, левой односторонней свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1370 Н/мм2 (140 кгс/мм2):

Канат 25-Г-I-Ж-Л-О-Н-Т-1370 ГОСТ 3079-80

(Измененная редакция, Изм. № 2).

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

Диаметр, мм					Расчетная	Ориентировочная	Маркировочная группа, Н/мм2 (кгс/мм2)
каната	проволоки				площадь сечения	масса 1000 м	1370 (140)		1470 (160)		1570 (160)
	центральной	первого слоя	второго слоя	третьего слоя	всех проволок, мм2	смазанного каната, кг	Разрывное усилие, Н, не менее
	центральной	первого слоя	второго слоя	третьего слоя			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
	6 проволок	36 проволок	90 проволок	90 проволок			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
5,8	0,30	0,28	0,22	0,30	12,42	124,0	-	-	-	-	-	-
6,5	0,36	0,32	0,24	0,34	15,74	157,0	-	-	-	-	-	-
8,5	0,45	0,40	0,32	0,45	27,02	269,0	-	-	-	-	42350	35950
11,5	0,60	0,55	0,40	0,60	47,01	468,0	-	-	-	-	73700	62600
13,5	0,70	0,65	0,50	0,70	66,56	662,5	-	-	-	-	104000	88650
15,5	0,80	0,75	0,55	0,80	85,54	851,5	-	-	-	-	134000	113500
17,0	0,90	0,85	0,60	0,90	106,94	1065,0	-	-	-	-	167500	142000
19,5	1,00	0,95	0,70	1,00	135,54	1350,0	185500	157500	199000	169000	212500	180000
21,5	1,10	1,05	0,80	1,10	167,64	1670,0	230000	195000	246000	208500	262500	222500
23,0	1,20	1,10	0,85	1,20	193,86	1930,0	265500	225000	284500	241500	303500	258000
25,0	1,30	1,20	0,90	1,30	225,39	2245,0	309000	262500	331000	281000	353000	300000
27,0	1,40	1,30	1,00	1,40	266,25	2650,0	365000	310000	391000	332000	417000	354500
29,0	1,50	1,40	1,05	1,50	303,00	3015,0	415500	353000	445000	378000	475000	403500
30,5	1,60	1,50	1,10	1,60	342,16	3405,0	469000	398500	502500	427000	536500	455500
33,0	1,70	1,60	1,20	1,70	392,07	3905,0	537500	457000	576000	489500	614500	522000
35,0	1,80	1,70	1,30	1,80	445,46	4435,0	611000	519000	654500	556000	698000	590000
39,0	2,00	1,90	1,40	2,00	542,20	5395,0	743500	632000	797000	677000	850000	722000
43,0	2,20	2,10	1,60	2,20	670,56	6675,0	920000	781500	985500	836500 1035000		893000
47,0	2,40	2,30	1,70	2,40	788,14	7845,0	1080000	918500 1155000		980000 1235000		1045000
50,0	2,60	2,50	1,80	2,60	915,41	9110,0	1255000	1060000 1345000		1135000 1435000		1215000
52,0	2,70	2,60	1,90	2,70	995,97	9910,0	1365000	1155000 1460000		1235000 1560000		1320000
54,0	2,80	2,60	2,00	2,80	1064,98 10600,0		1460000	1235000 1565000		1325000 1665000		1415000
56,0	2,90	2,70	2,10	2,90	1151,94 11450,0		1580000	1335000 1690000		1435000 1805000		1525000
58,0	3,00	2,80	2,10	3,00	1211,97 12050,0		1660000	1410000 1780000		1505000 1900000		1610000
62,0	3,20	3,00	2,30	3,20	1400,48 13950,0		1920000	1630000 2055000		1745000 2195000		1860000

66,5 3,50 3,20 2,50 3,50 1654,94 16450,0 2270000 1925000	2430000 2060000 2590000 2195000
71,0 3,80 3,40 2,70 3,80 1930,89 19200,0 2645000 2245000	2835000 2410000 3025000 2565000
75,0 4,00 3,60 2,80 4,00 2126,99 21150,0 2915000 2470000	3125000 2655000 3335000 2830000

Продолжение

Диаметр, мм					Расчетная	Ориентировочная	Маркировочная группа, Н/мм2 (кгс/мм2)
каната	проволоки				площадь сечения	масса 1000 м	1670 (170)		1770 (180)		1860 (190)
	центральной	первого слоя	второго слоя	третьего слоя	всех проволок, мм2	смазанного каната, кг	Разрывное усилие, Н, не менее
	центральной	первого слоя	второго слоя	третьего слоя			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
	6 проволок	36 проволок	90 проволок	90 проволок			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
5,8	0,30	0,28	0,22	0,30	12,42	124,0	-	-	21900	18150	23100	18900
6,5	0,36	0,32	0,24	0,34	15,74	157,0	-	-	27750	22950	29300	24000
8,5	0,45	0,40	0,32	0,45	27,02	269,0	45000	38200	47650	39450	50300	41150
11,5	0,60	0,55	0,40	0,60	47,01	468,0	73800	66500	82900	68750	87500	71700
13,5	0,70	0,65	0,50	0,70	66,56	662,5	110500	94200	117000	97100	123500	100500
15,5	0,80	0,75	0,55	0,80	85,54	851,5	142500	121000	150500	124000	159000	130000
17,0	0,90	0,85	0,60	0,90	106,94	1065,0	178000	151000	188500	155500	199000	162500
19,5	1,00	0,95	0,70	1,00	135,54	1350,0	225500	191500	239000	197000	252000	206500
21,5	1,10	1,05	0,80	1,10	167,64	1670,0	279000	237000	295500	244500	312000	255500
23,0	1,20	1,10	0,85	1,20	193,86	1930,0	322500	274000	341500	283000	360500	295000
25,0	1,30	1,20	0,90	1,30	225,39	2245,0	375000	318500	397500	328500	419500	343000
27,0	1,40	1,30	1,00	1,40	266,25	2650,0	443500	376500	469500	388500	495500	406000

29,0 1,50 1,40 1,05 1,50 303,00 3015,0 504500 428500 534000 441500 30,5 1,60 1,50 1,10 1,60 342,16 3405,0 570000 484000 603500 499000 33,0 1,70 1,60 1,20 1,70 392,07 3905,0 653000 555000 691500 571500 35,0 1,80 1,70 1,30 1,80 445,46 4435,0 742000 630500 785500 650000 39,0 2,00 1,90 1,40 2,00 542,20 5395,0 903000 767000 956000 791000 43,0 2,20 2,10 1,60 2,20 670,56 6675,0 1115000 949000 1180000 980000 47,0 2,40 2,30 1,70 2,40 788,14 7845,0 1310000 1110000 1390000 1145000			564000 462000 637000 522000 730000 597500 829000 679500 1005000 827500 1245000 1015000 1465000 1200000
50,0 2,60 2,50 1,80 2,60 915,41 9110,0 1525000 1290000		1610000 1330000 1700000 1390000
52,0 2,70 2,60 1,90 2,70 995,97 9910,0 1655000 1405000		1755000 1455000 1850000 1510000
54,0 2,80 2,60 2,00 2,80 1064,98 10600,0 1770000 1500000		1875000 1550000 1980000 1620000
56,0 2,90 2,70 2,10 2,90 1151,94 11450,0	1915000 1620000 2030000 1675000 2140000 1750000
58,0 3,00 2,80 2,10 3,00 1211,97 12050,0	2015000 1715000 2135000 1765000 2255000 1845000
62,0 3,20 3,00 2,30 3,20 1400,48 13950,0	2330000 1930000 2470000 2000000 — -
66,5 3,50 3,20 2,50 3,50 1654,94 16450,0	2755000 2275000 2915000 2360000 — -
71,0 3,80 3,40 2,70 3,80 1930,89 19200,0	3215000 2665000 3405000 2750000 — -
75,0 4,00 3,60 2,80 4,00 2126,99 21150,0	3540000 2940000 3750000 3030000 — -

Продолжение

Диаметр, мм					Расчетная	Ориентировочная	Маркировочная группа, Н/мм2 (кгс/мм2)
каната	проволоки				площадь сечения	масса 1000 м	1960 (200)		2060 (210)		2160 (200)
	центральной	первого слоя	второго слоя	третьего слоя	всех проволок, мм2	смазанного каната, кг	Разрывное усилие, Н, не менее
							суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
	6 проволок	36 проволок	90 проволок	90 проволок
5,8	0,30	0,28	0,22	0,30	12,42	124,0	24300	19600	25550	20350	26750	21100
6,5	0,36	0,32	0,24	0,34	15,74	157,0	30850	24900	32350	25850	33900	26750

8,5 0,45 0,40 0,32 0,45 27,02 269,0 52950 42800 11,5 0,60 0,55 0,40 0,60 47,01 468,0 92100 74550 13,5 0,70 0,65 0,50 0,70 66,56 662,5 130000 105500 15,5 0,80 0,75 0,55 0,80 85,54 851,5 167500 136000 17,0 0,90 0,85 0,60 0,90 106,94 1065,0 209500 170000 19,5 1,00 0,95 0,70 1,00 135,54 1350,0 265500 215500 21,5 1,10 1,05 0,80 1,10 167,64 1670,0 328500 266500 23,0 1,20 1,10 0,85 1,20 193,86 1930,0 379500 307000		55600 44400 58250 45950 96700 77350 — - - — - - — - - — - - — - - — - - — - - — - - — -
25,0 1,30 1,20 0,90 1,30 225,39 2245,0	441500 358500 — - - -
27,0 1,40 1,30 1,00 1,40 266,25 2650,0	521500 423500 — - - -

 29,0   1,50    1,40    1,05     1,50    303,00  3015,0   593500   482000    -        -       -        -
 30,5   1,60    1,50    1,10     1,60    342,16  3405,0   670500   544500    -        -       -        -

 33,0   1,70    1,60    1,20     1,70    392,07  3905,0   768000   624000    -        -       -        -
 35,0   1,80    1,70    1,30     1,80    445,46  4435,0   873000   709000    -        -       -        -

 39,0   2,00    1,90    1,40     2,00    542,20  5395,0  1060000   863000    -        -       -        -
 43,0   2,20    2,10    1,60     2,20    670,56  6675,0  1310000  1065000    -        -       -        -
 47,0   2,40    2,30    1,70     2,40    788,14  7845,0  1540000  1250000    -        -       -        -

 50,0   2,60    2,50    1,80     2,60    915,41  9110,0  1790000  1455000    -        -       -        -
 52,0   2,70    2,60    1,90     2,70    995,97  9910,0  1950000  1575000    -        -       -        -
 54,0   2,80    2,60    2,00     2,80   1064,98 10600,0  2085000  1695000    -        -       -        -

 56,0   2,90    2,70    2,10     2,90   1151,94 11450,0  2255000  1830000    -        -       -        -
 58,0   3,00    2,80    2,10     3,00   1211,97 12050,0  2375000  1925000    -        -       -        -
 62,0   3,20    3,00    2,30     3,20   1400,48 13950,0     -        -       -        -       -        -
 66,5   3,50    3,20    2,50     3,50   1654,94 16450,0     -        -       -        -       -        -
 71,0   3,80    3,40    2,70     3,80   1930,89 19200,0     -        -       -        -       -        -
 75,0   4,00    3,60    2,80     4,00   2126,99 21150,0     -        -       -        -       -        -

Примечания:

1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 66,5 и 75,0 мм маркировочной группы 1370 Н/мм2 (140 кгс/мм2), 56,0 — 62,0 мм маркировочной группы 1470 Н/мм2 (150 кгс/мм2), 43,0 — 62,0 мм маркировочной группы 1570 Н/мм2 (160 кгс/мм2), 43,0 — 54,0 мм маркировочной группы 1670 Н/мм2 (170 кгс/мм2), 29,0 — 47,0 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2), 15,5 — 23,0 мм маркировочной группы 1960 Н/мм2 (200 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.

Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.

2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.

4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.
