от 23 апреля 1980 г. № 1833

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

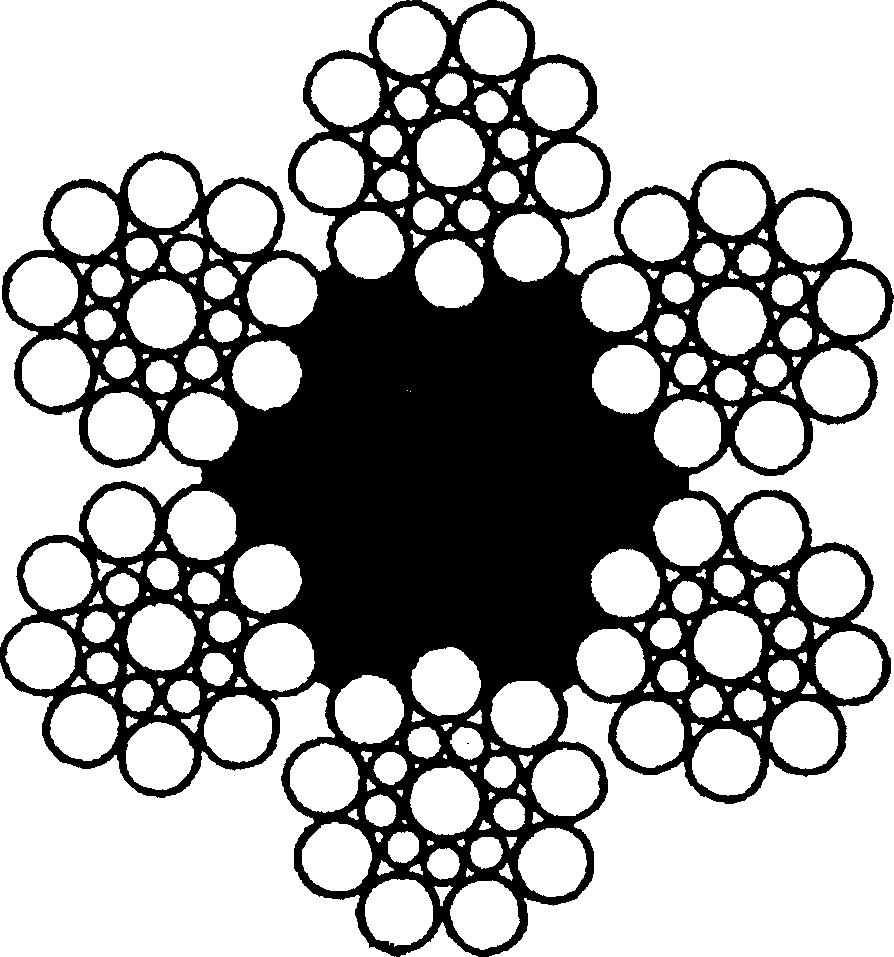

КАНАТ ДВОЙНОЙ СВИВКИ ТИПА ЛК-О КОНСТРУКЦИИ 6 · 19 (1 + 9 + 9) + 1 о.с.

СОРТАМЕНТ

Two lay rope type ЛК-О construction 6 · 19 (1 + 9 + 9) + 1 о.с. Dimensions

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1833 дата введения установлена

Проверен в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.11.91 № 1752.

Издание с Изменениями № 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92).

1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-О с одним органическим сердечником.

2. Канаты подразделяются по признакам:

по назначению:

грузолюдские — ГЛ,

грузовые — Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки:

правой,

левой — Л;

по сочетанию направлений свивки элементов каната:

крестовой,

односторонней — О,

комбинированной — К;

по способу свивки:

нераскручивающиеся — Н,

раскручивающиеся;

по точности изготовления:

нормальной,

повышенной — Т;

по степени уравновешенности:

рихтованные — Р,

нерихтованные.

Канат диаметром 16,5 мм, грузового назначения, марки I, из проволоки без покрытия, левой односторонней свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

То же, диаметром 29,0 мм, грузолюдского назначения, марки В, оцинкованный по группе Ж, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1570 Н/мм2 (160 кгс/мм2):

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

39,0  3,40   1,70   3,00  558,74  5475,0   930500  790500   985500  815000  1040000  851500
40,0  3,50   1,75   3,10  595,18  5830,0   991500  841000  1045000  863000     -       -
41,0  3,60   1,80   3,20  632,78  6200,0  1050000  872000  1115000  906500     -       -

43,5  3,80   1,90   3,40  711,42  6975,0  1185000  980000  1250000 1015000     -       -
45,0  3,90   1,95   3,50  752,48  7370,0  1250000 1030000  1325000 1075000     -       -
46,0  4,00   2,00   3,60  794,70  7790,0  1320000 1090000  1400000 1135000     -       -

17,5  1,50   0,75   1,40  117,58  1155,0   230000  187000     -       -        -       -
19,5  1,70   0,85   1,50  139,69  1370,0   273500  221500     -       -        -       -
20,5  1,80   0,90   1,60  158,19  1550,0   310000  251500     -       -        -       -
22,0  1,90   0,95   1,70  177,85  1745,0   348500  283000     -       -        -       -

23,0  2,00   1,00   1,80  198,76  1950,0   389000  316000     -       -        -       -
25,5  2,20   1,10   2,00  243,76  2390,0   477500  388000     -       -        -       -

28,0  2,40   1,20   2,20  293,48  2880,0   575000  466500     -       -        -       -
30,5  2,60   1,30   2,40  347,82  3410,0   681500  553500     -       -        -       -
32,5  2,80   1,40   2,60  406,76  3990,0   797000  647000     -       -        -       -

35,0  3,00   1,50   2,80  470,34  4610,0   921500  748500     -       -        -       -
37,0  3,20   1,60   2,90  513,49  5035,0  1005000  815000     -       -        -       -
39,0  3,40   1,70   3,00  558,74  5475,0  1095000  886500     -       -        -       -
40,0  3,50   1,75   3,10  595,18  5830,0     -       -        -       -        -       -
41,0  3,60   1,80   3,20  632,78  6200,0     -       -        -       -        -       -
43,5  3,80   1,90   3,40  711,42  6975,0     -       -        -       -        -       -
45,0  3,90   1,95   3,50  752,48  7370,0     -       -        -       -        -       -
46,0  4,00   2,00   3,60  794,70  7790,0     -       -        -       -        -       -

Примечания:

1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 40,0 и 46,0 мм маркировочной группы 1370 Н/мм2 (140 кгс/мм2), 35,0 — 39,0 мм маркировочной группы 1470 Н/мм2 (150 кгс/мм2), 25,5 — 39,0 мм маркировочной группы 1570 Н/мм2 (160 кгс/мм2), 25,5 — 32,5 мм маркировочной группы 1670 Н/мм2 (170 кгс/мм2), 17,5 — 28,0 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2), 8,8 — 14,0 мм маркировочной группы 1960 Н/мм2 (200 кгс/мм2) изготовляют по согласованию с потребителем.

Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.

2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.

2, 3. (Измененная редакция, Изм. № 1, 2).

4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.
