ГОСТ 30753-2001 (ИСО 3419-81). Межгосударственный стандарт. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 2D (R ~= DN). Конструкция

Государственный комитет Российской Федерации по стандартизации и метрологии · № ГОСТ 30753-2001Действующий акт

(введен в действие Постановлением Госстандарта России от 27.05.2002 № 205-ст)

(ред. от 18.05.2021)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Изменение № 1 введено в действие Приказом Росстандарта от 18.05.2021 № 359-ст с 01.06.2021.

Введен в действие Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. № 205-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ

ОТВОДЫ КРУТОИЗОГНУТЫЕ ТИПА 2D (R \approx DN)

КОНСТРУКЦИЯ

Carbon and low-alloy steel butt-weldings fittings. Sharply curved bends type 2D (R \approx DN). Design

ГОСТ 30753-2001 (ИСО 3419-81)

Группа Г18

ОКП 14 6800

МКС 23.040.40

Дата введения 1 января 2003 года

Предисловие

1 РАЗРАБОТАН ОАО «Корпорация МОНТАЖСПЕЦСТРОЙ»

ВНЕСЕН Государственным комитетом Российской Федерации по стандартизации и метрологии

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)

За принятие проголосовали

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Беларусь	Госстандарт Республики Беларусь
Грузия	Грузстандарт
Республика Казахстан	Госстандарт Республики Казахстан
Кыргызская Республика	Кыргызстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Главгосслужба «Туркменстандартлары»
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3 Стандарт соответствует ИСО 3419-81 «Фитинги из легированной и нелегированной стали приварные встык» в части конструкции отводов

4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. № 205-ст межгосударственный стандарт ГОСТ 30753-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.

5 ВВЕДЕН ВПЕРВЫЕ

1 Область применения

Настоящий стандарт распространяется на бесшовные приварные отводы из углеродистой и низколегированной стали типа 2D с R \approx DN и \theta = 45° , \theta = 60° , \theta = 90° и \theta = 180° , изготавливаемые из труб методами штамповки или протяжки по рогообразному сердечнику.

Область применения отводов — в соответствии с разделом 1 ГОСТ 17380.

Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования — рекомендуемыми.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия

3 Определения, обозначения и сокращения

Термины, их определения, обозначения и сокращения — по ГОСТ 17380.

4 Конструкция и размеры

4.1 Конструкция и размеры отводов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

4 Конструкция и размеры

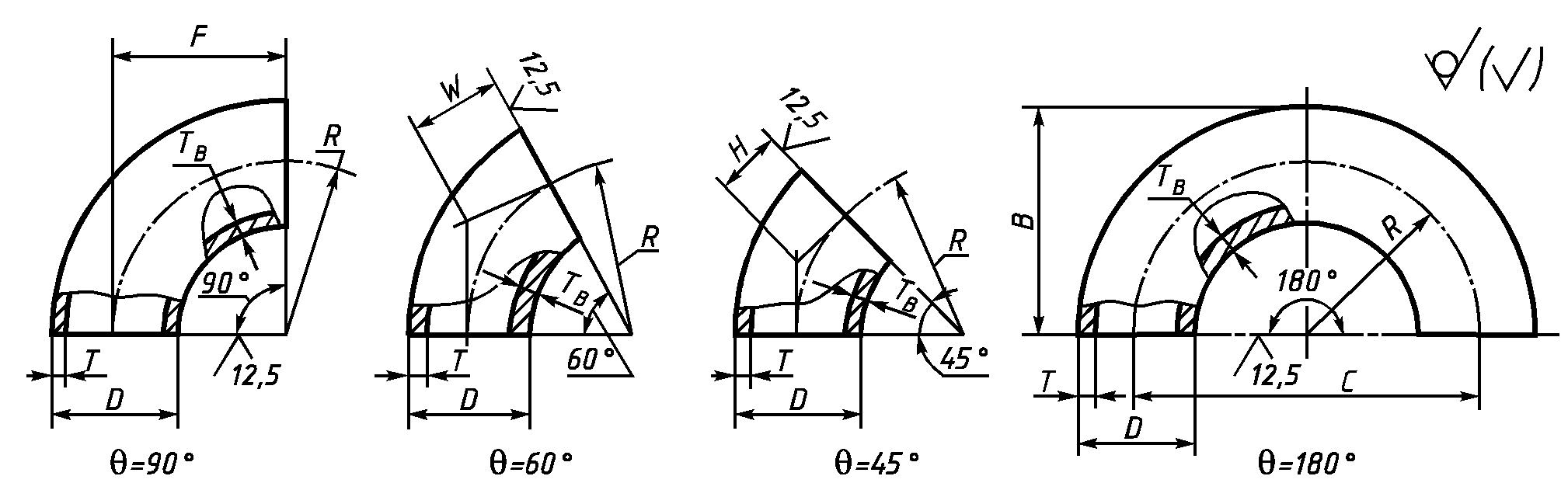

Рисунок 1

Таблица 1

Отводы исполнения 1

Размеры в миллиметрах

DN	D	T	F	C	B	Масса отвода с \theta = 90° , кг
50	60,3	4,0 5,6	51	102	81	0,44 0,60
65	76,1	5,0 7,1	63	127	102	0,87 1,20
80	88,9	5,6 8,0	76	152	121	1,40 1,90
100	114,3	6,3 8,8	102	203	159	2,60 3,60
125	139,7	6,3 10,0	127	254	197	4,10 6,40
150	168,3	7,1 11,0	152	305	237	6,70 10,00
200	219,1	8,0 12,5	203	406	313	13,00 20,00
250	273,0	10,0	254	508	391	26,00
300	323,9	10,0	305	610	467	37,00
350	355,6	11,0	356	711	533	52,00
400	406,4	12,5	406	813	610	77,00
450	457,0	-	457	914	686	-
500	508,0	-	508	1016	762	-
600	610,0	-	610	1220	914	-
Примечания 1 Масса приведена для справок. 2 Отводы с \theta = 45° и \theta = 60° исполнения 1 не предусматриваются.

Таблица 2

Отводы исполнения 2

Размеры в миллиметрах

DN	D	T	F = R	W	H	C	B	Масса отвода с \theta = 90° , кг
50	57	4 5 6	50	29	21	100	79	0,4 0,5 0,6
65	76	5 6 7	65	37	27	130	103	0,9 1,1 1,2
80	89	5 6 7 8	80	46	33	160	125	1,3 1,6 1,8 2,1
100	102	5 6 8 10	100	58	41	200	151	1,9 2,3 3,0 3,7
	108	5 6 8 10				200	154	2,1 2,4 3,1 3,9
	114	5 6 8 10				203	159	2,2 2,5 3,3 4,1
125	133	5 6 8 10 12	125	72	52	250	192	3,0 3,6 4,9 6,1 7,3
150	159	5 6 8 10 12 14	150	87	62	300	230	4,5 5,4 7,1 8,7 11,0 12,0
150	168	5 6 8 10 12 14	150	87	62	300	234	4,7 5,6 7,5 9,4 11,0 13,0
200	219	7 8 10 12 16 18	200	115	83	400	310	12,0 13,0 16,0 19,0 25,0 29,0
250	273	9 10 12 16 18 20 22 24	250	158	103	500	387	24,0 26,0 31,0 42,0 47,0 52,0 57,0 60,0
300	325	9 10 12 14 16 18 20 22 24 26 28	300	173	124	600	463	34,0 37,0 45,0 52,0 59,0 67,0 74,0 81,0 89,0 96,0 102,0
350	377	10 12 16 18 20 24 26 30	350	202	145	700	539	47,0 57,0 76,0 85,0 94,0 113,0 122,0 141,0
400	426	10 12 16 18 22 24 26 28 32 34 36	400	231	166	800	613	64,0 77,0 103,0 116,0 142,0 155,0 167,0 180,0 206,0 219,0 130,0
500	530	9 10 12 14 16 18 20 22 24 26 28 30 32 34 36	500	289	207	1000	765	92,0 102,0 122,0 143,0 161,0 184,0 204,0 223,0 243,0 262,0 282,0 300,0 320,0 340,0 365,0
600	630	9 10 12 14 16 18 20 22 24 26 28 30 32 34 36	600	346	248	1200	915	131,0 146,0 174,0 200,0 230,0 261,0 290,0 319,0 346,0 371,0 400,0 428,0 460,0 489,0 518,0
700	720	9 10 12 14 16 18 20 22 24 26 28 30 32 34 36	700	405	283	1400	1060	174,0 193,0 230,0 268,0 306,0 343,0 380,0 416,0 453,0 489,0 525,0 561,0 596,0 632,0 667,0
800	820	9 10 12 14 16 18 20 22 24 26 28 30 32 34 36	800	462	324	1600	1220	226,0 251,0 301,0 350,0 399,0 447,0 496,0 544,0 592,0 640,0 687,0 734,0 781,0 828,0 874,0
Примечания 1 Масса приведена для справок. 2 Масса отводов с \theta = 60° и \theta = 45° соответственно в 1,5 и 2 раза меньше, а отводов с \theta = 180° в 2 раза больше указанной.

Примеры условных обозначений:

отвода с \theta = 90° , исполнения 1, D = 168,3 мм, T = 11,0 мм из стали марки TS4:

Отвод 90-1-168,3·11-TS4 ГОСТ 30753-2001

отвода с \theta = 45° , исполнения 2, D = 219 мм, T = 8,0 мм, Tв = 10 мм из стали марки 20:

Отвод 45-219·8/10 ГОСТ 30753-2001

отвода с \theta = 90° , исполнения 2, D = 89 мм, T = 5,0 мм из стали марки 09Г2С:

Отвод 90-89·5-09Г2С ГОСТ 30753-2001

то же, для трубопроводов, подконтрольных органам надзора:

Отвод П90-89·5-09Г2С ГОСТ 30753-2001

отвода с \theta = 90^{\circ} , исполнения 2, D = 273 мм, T = 12 мм из стали марки 09Г2С класса прочности К52, с минимальной температурой стенки отвода при эксплуатации минус 25 °C для трубопроводов, подконтрольных органам надзора:

Отвод П90-273 x 12-09Г2С-К52-25 °C ГОСТ 30753-2001

(перечисление введено Изменением № 1, введенным в действие Приказом Росстандарта от 18.05.2021 № 359-ст)

отвода с \theta = 90^{\circ} , исполнения 2, D = 325 мм, T = 10 мм класса прочности К60, с минимальной температурой стенки отвода при эксплуатации минус 35 °C для трубопроводов, подконтрольных органам надзора:

Отвод П90-325 x 10-К60-35 °C ГОСТ 30753-2001

(перечисление введено Изменением № 1, введенным в действие Приказом Росстандарта от 18.05.2021 № 359-ст)

4.2 По согласованию между изготовителем и потребителем (заказчиком) допускается изготовление отводов исполнения 2 с другими размерами и углами \theta .

4.3 Допускается изготовление отводов исполнения 2 с увеличенной толщиной стенки в неторцевых сечениях Tв.

5 Технические условия

Технические условия — по ГОСТ 17380.

УДК 621.643.4:006.354	МКС 23.040.40	Г18	ОКП 14 6800
Ключевые слова: трубопроводы, детали трубопроводов, отводы трубопроводов, конструкция, размеры
