ГОСТ 3071-88. Государственный стандарт Союза ССР. Канат стальной двойной свивки типа ТК конструкции 6 x 37(1 + 6 + 12 + 18) + 1 о.с. Сортамент

(утв. и введен в действие Постановлением Госстандарта СССР от 09.09.1988 № 3132)

(ред. от 01.04.1992)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 3071-55"]:::rst
  n1["ГОСТ 3071-66"]:::rst
  n2["ГОСТ 3071-74*"]:::rst
  n3["ГОСТ 3071-88"]:::doc
  click n3 "https://bukva.ai/docs/gost-3071-88" "ГОСТ 3071-88. Государственный стандарт Союза ССР. Канат стальной двойной свивки типа ТК конструкции 6 x 37(1 + 6 + 12 + 18) + 1 о.с. Сортамент (утв. и введен в действие Постановлен"
  n2 --> n3
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 9 сентября 1988 г. № 3132

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

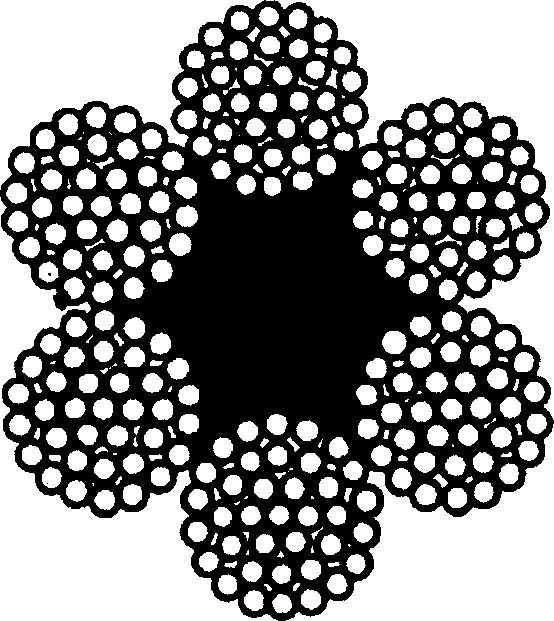

КАНАТ СТАЛЬНОЙ ДВОЙНОЙ СВИВКИ ТИПА ТК КОНСТРУКЦИИ 6 x 37(1 + 6 + 12 + 18) + 1 о.с.

СОРТАМЕНТ

Two lay steel rope, type TK, construction 6 x 37(1 + 6 + 12 + 18) + 1 o.c. Dimensions

12 5200

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

Разработчики: Х.Н. Белалов, канд. техн. наук; Н.А. Галкина, Б.А. Игметов, канд. техн. наук; П.М. Цемошевич, Е.С. Чугунова; А.А. Титова; О.В. Ревякина.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 09.09.1988 № 3132.

3. Взамен ГОСТ 3071-74.

4. Ссылочные нормативно-технические документы

5. Постановлением Госстандарта от 22.04.1992 № 428 снято ограничение срока действия.

6. Переиздание (октябрь 1996 г.) с Изменением № 1, утвержденным в апреле 1992 г. (ИУС 7-92).

1. Настоящий стандарт распространяется на стальные двойной свивки канаты с точечным касанием проволок в прядях типа ТК с органическим сердечником.

Стандарт не распространяется на канаты, применяемые на грузоподъемных кранах.

2. Канаты подразделяются:

по назначению:

грузовые — Г;

механическим свойствам:

марка ВК,

марка В,

марка 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж;

по направлению свивки каната:

правой,

левой — Л;

по сочетанию направлений свивки элементов каната:

крестовой;

по способу свивки:

нераскручивающиеся — Н,

раскручивающиеся;

по точности изготовления:

нормальной,

повышенной — Т.

по степени уравновешенности:

рихтованные — Р,

нерихтованные.

Примеры условных обозначений

Канат диаметром 11,5 мм, грузового назначения, марки 1, из проволоки без покрытия, левой крестовой свивки, раскручивающийся, рихтованный, повышенной точности, маркировочной группы 1570 Н/мм2 (160 кгс/мм2):

Канат 11,5-Г-1-Л-Р-Т-1570 ГОСТ 3071-88.

Канат диаметром 5,8 мм, грузового назначения, марки В, оцинкованный по группе Ж, правой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 2160 Н/мм2 (220 кгс/мм2):

Канат 5,8-Г-В-Ж-Н-2160 ГОСТ 3071-88.

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

Примечания:

1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной, справа от жирной линии — из проволоки без покрытия.

По согласованию изготовителя с потребителем канаты изготовляют из оцинкованной проволоки.
