ГОСТ 3068-88. Межгосударственный стандарт. Канат стальной двойной свивки типа ТК конструкции 6 x 37 (1 + 6 + 12 + 18) + 1 x 37 (1 + 6 + 12 + 18). Сортамент

(утв. и введен в действие Постановлением Госстандарта СССР от 09.09.1988 № 3131)

(ред. от 01.04.1992)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

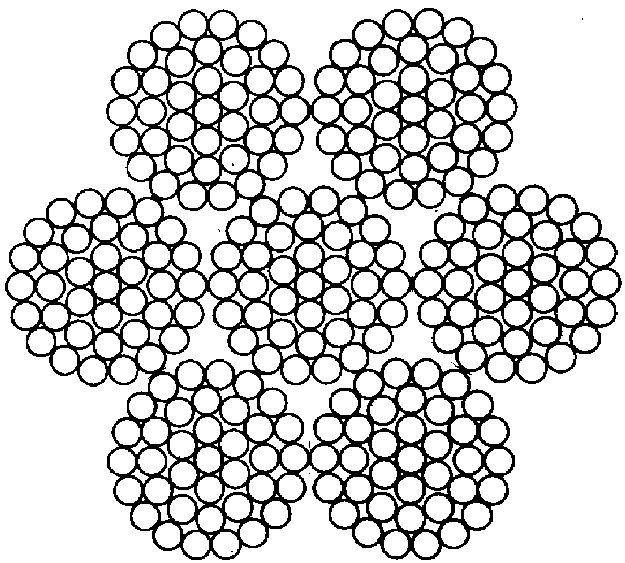

КАНАТ СТАЛЬНОЙ ДВОЙНОЙ СВИВКИ ТИПА ТК КОНСТРУКЦИИ 6 x 37 (1 + 6 + 12 + 18) + 1 x 37 (1 + 6 + 12 + 18)

СОРТАМЕНТ

Two lay steel rope type TK construction 6 x 37 (1 + 6 + 12 + 18) + 1 x 37 (1 + 6 + 12 + 18). Dimensions

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 09.09.1988 № 3131.

Проверен в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.04.1992 № 428.

Взамен ГОСТ 3068-74.

Издание с Изменением № 1, утвержденным в апреле 1992 г. (ИУС 7-92).

1. Настоящий стандарт распространяется на стальные двойной свивки канаты с точечным касанием проволок в прядях типа ТК с металлическим сердечником.

Стандарт не распространяется на канаты, применяемые на грузоподъемных кранах.

по назначению:

грузовые — Г;

по механическим свойствам:

марка ВК,

марка В,

марка 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия;

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж;

из оцинкованной проволоки;

для жестких агрессивных условий работы — Ж,

для средних агрессивных условий работы — С;

по направлению свивки каната:

правой,

левой — Л;

по сочетанию направленной свивки элементов каната:

крестовой;

по способу свивки:

раскручивающиеся,

нераскручивающиеся — Н;

по точности изготовления:

повышенной — Т;

по степени уравновешенности:

рихтованные — Р,

Примеры условных обозначений

Канат диаметром 13,0 мм, грузового назначения, марки 1, из проволоки без покрытия, правой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

Канат 13-Г-1-Н-1770 ГОСТ 3068-88.

Канат диаметром 7,2 мм, грузового назначения, марки В, оцинкованный по группе С, левой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1960 Н/мм2 (200 кгс/мм2):

Канат 7,2-Г-В-С-Л-Н-Т-1960 ГОСТ 3068-88.

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

2, 3. (Измененная редакция, Изм. № 1).

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 3241-91.

Диаметр, мм			Расчетная	Ориентировочная масса	Маркировочная группа, Н/мм2 (кгс/мм2)
каната	проволоки		площадь сечения		1570 (160)		1670 (170)		1770 (180)		1860 (190)		1960 (200)		2060 (210)		2160 (220)
	центральной	в слоях	всех проволок в канате, мм2	1000 м смазанного каната, кг	Расчетное разрывное усилие, Н, не менее
					суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
	7 проволок	252 проволоки
4,7	0,24	0,22	9,89	87,7	-	-	-	-	17400	13350	18400	14150	19350	14850	20350	15650	21300	16400
5,1	0,26	0,24	11,76	104,5	-	-	-	-	20700	15900	21850	16800	23000	17770	24200	18600	25350	19500
5,5	0,28	0,26	13,81	122,5	-	-	-	-	24350	18700	25700	19750	27050	20800	28400	21850	29750	22900
5,9	0,30	0,28	16,02	142,5	-	-	-	-	28250	21750	29800	22900	31350	24100	32950	25350	34500	26550
6,4	0,32	0,30	18,38	163,0	28800	22150	30600	23550	32400	24900	34200	26300	36000	27800	37800	29100	39600	30450
7,2	0,36	0,34	23,59	209,5	36950	28450	39300	30250	41600	32000	43900	33800	46200	35550	48500	37300	50850	39150

8,0 0,40 0,38 29,46 261,5 46150 35500 49050 37750 51950 40000 54850 42200 57700 44400	60600 46650 63500 48850
8,6 0,45 0,40 32,79 291,0 51400 39550 54600 42000 57800 44500 61050 47000 64250 49450	67450 51900 70650 54400
10,5 0,55 0,50 51,16 454,0 80200 61750 85200 65500 90200 69450 95250 73300 100000 77000	105000 80850 — -

13,0 0,65 0,60 73,56 652,5 115000 88550 122500 94300 129500 99700 136500 105000 144000 110500 151000 116000 — -

Примечания. 1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной, справа от жирной линии — из проволоки без покрытия. По согласованию изготовителя с потребителем канаты изготовляют из оцинкованной проволоки.

---
