Утвержден и введен в действие Постановлением Госстандарта СССР от 23 апреля 1980 г. № 1833

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

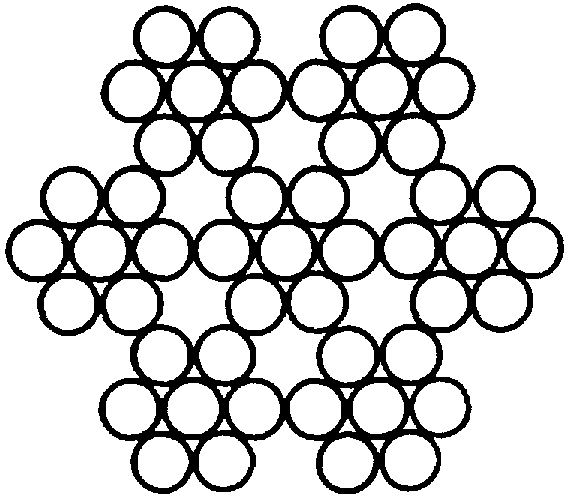

КАНАТ ДВОЙНОЙ СВИВКИ ТИПА ЛК-О КОНСТРУКЦИИ 6х7(1+6)+1х7(1+6)

СОРТАМЕНТ

Two lay rope type ЛК-О construction 6х7(1+6)+1х7(1+6) Dimensions

ГОСТ 3066-80

Группа В75

ОКП 12 5100, 12 5200

Взамен ГОСТ 3066-66

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1833 дата введения установлена

1 января 1982 года

Ограничение срока действия снято Постановлением Госстандарта от 22.11.91 № 1752

Издание (май 2011 г.) с Изменениями № 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92).

1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-О с металлическим сердечником МС.

2. Канаты подразделяются но признакам

по назначению:

грузовые — Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки:

правой,

левой — Л;

по сочетанию направлений свивки элементов каната:

крестовой,

односторонней — О;

по способу свивки:

нераскручивающиеся — Н,

раскручивающиеся;

по точности изготовления:

нормальной,

повышенной — Т;

по степени уравновешенности:

рихтованные — Р,

нерихтованные.

Примеры условных обозначений

Канат диаметром 15,0 мм, грузового назначения, марки В, из проволоки без покрытия, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1570 Н/мм2 (160 кгс/мм2):

Канат 15-Г-В-Н-Т-1570 ГОСТ 3066-80

То же, диаметром 11,0 мм, грузового назначения, марки I, оцинкованный, по группе ОЖ, левой крестовой свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

Канат 11-Г-1-ОЖ-Л-Р-1770 ГОСТ 3066-80

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

Продолжение

Примечания. 1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 26,0 и 27,0 мм маркировочной группы 1470 Н/мм2 (150 кгс/мм2), 18,5 — 27,5 мм маркировочной группы 1570 Н/мм2 (160 кгс/мм2), 18,5 — 24,0 мм маркировочной группы 1670 Н/мм2 (170 кгс/мм2), l3,0 — 20,0 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2), 7,4 — 10,0 мм маркировочной группы 1960 Н/мм2 (200 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.

Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки

2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.

2, 3. (Измененная редакция, Изм. № 1, 2).

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение по ГОСТ 3241-91.
