МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

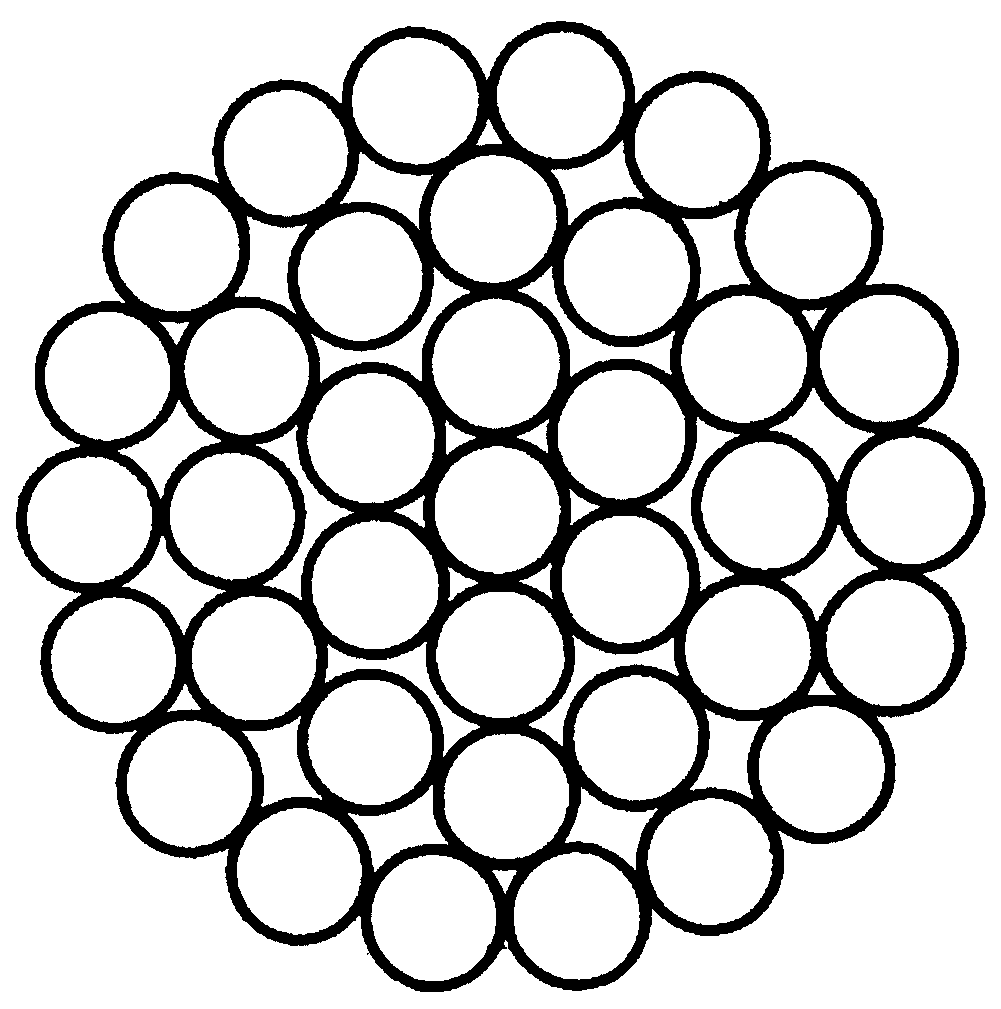

КАНАТ ОДИНАРНОЙ СВИВКИ ТИПА ТК КОНСТРУКЦИИ 1 х 37(1 + 6 + 12 + 18)

СОРТАМЕНТ

One lay rope type TK construction 1 х 37(1 + 6 + 12 + 18). Dimensions

1 января 1982 года

Издание (май 2011 г.) с Изменениями № 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92).

1. Настоящий стандарт распространяется на стальные канаты одинарной свивки с точечным касанием проволок в канате типа ТК.

по назначению:

грузовые — Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки:

правой,

левой — Л;

по способу свивки:

нераскручивающиеся — Н,

раскручивающиеся;

по степени крутимости:

малокрутящиеся — МК;

по точности изготовления:

нормальной,

повышенной — Т;

по степени уравновешенности:

рихтованные — Р,

нерихтованные.

Примеры условных обозначений

То же, диаметром 12,0 мм, грузового назначения, марки I, оцинкованной по группе ОЖ, правой свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1570 Н/мм2 (160 кгс/мм2):

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

Продолжение

 4,6    0,70      0,65     12,30     105,5     25300     20250     -         -
 5,0    0,75      0,70     14,29     122,0       -         -       -         -

 5,6    0,85      0,80     18,66     159,5       -         -       -         -
 6,4    0,95      0,90     23,61     201,5       -         -       -         -
 7,0    1,10      1,00     29,22     248,4       -         -       -         -
 7,8    1,20      1,10     35,34     300,4       -         -       -         -

 8,5    1,30      1,20     42,04     359,0       -         -       -         -
 9,2    1,40      1,30     49,32     421,0       -         -       -         -
 9,9    1,50      1,40     57,18     488,0       -         -       -         -
10,5    1,60      1,50     65,63     560,0       -         -       -         -
11,5    1,70      1,60     74,65     637,0       -         -       -         -
12,0    1,80      1,70     84,26     719,0       -         -       -         -
12,5    1,90      1,80     94,44     806,0       -         -       -         -
14,0    2,20      2,00    116,89     993,6       -         -       -         -
15,5    2,40      2,20    141,37    1200,0       -         -       -         -
17,0    2,60      2,40    168,17    1425,0       -         -       -         -
18,5    2,80      2,60    197,29    1685,0       -         -       -         -
20,0    3,00      2,80    228,74    1955,0       -         -       -         -
21,0    3,20      3,00    262,51    2240,0       -         -       -         -
22,5    3,40      3,20    298,52    2550,0       -         -       -         -
24,0    3,60      3,40    337,03    2875,0       -         -       -         -
27,0    4,00      3,80    420,84    3590,0       -         -       -         -

Примечания:

1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. При этом канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 24,0 и 27,0 мм маркировочной группы 1370 Н/мм2 (140 кгс/мм2), 20,0 — 22,5 мм маркировочной группы 1470 Н/мм2 (150 кгс/мм2), 14,0 — 22,5 мм маркировочной группы 1570 Н/мм2 (160 кгс/мм2), 14,0 — 18,5 мм маркировочной группы 1670 Н/мм2 (170 кгс/мм2), 9,9 — 15,5 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2), 5,6 — 7,8 мм маркировочной группы 1960 Н/мм2 (200 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.
