МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

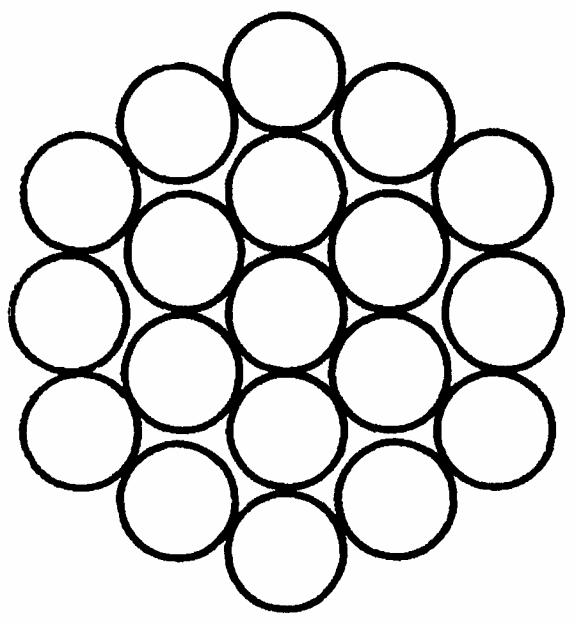

КАНАТ ОДИНАРНОЙ СВИВКИ ТИПА ТК КОНСТРУКЦИИ 1 х 19(1 + 6 + 12)

СОРТАМЕНТ

One lay rope type TK construction 1 х 19(1 + 6 + 12). Dimensions

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1833 дата введения установлена

Ограничение срока действия снято Постановлением Госстандарта от 22.11.91 № 1752.

Издание (май 2011 г.) с Изменениями № 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92).

1. Настоящий стандарт распространяется на стальные канаты одинарной свивки с точечным касанием проволок в канате типа ТК.

2. Канаты подразделяются по признакам

по назначению:

грузовые — Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки:

правой,

левой — Л;

по способу свивки:

нераскручивающиеся — Н,

раскручивающиеся;

по степени крутимости:

малокрутящиеся — МК;

по точности изготовления:

нормальной,

повышенной — Т;

по степени уравновешенности:

рихтованные — Р;

нерихтованные.

Канат диаметром 6,1 мм, грузового назначения, марки В, из проволоки без покрытия, левой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1570 Н/мм2 (160 кгс/мм2):

То же, диаметром 7,6 мм, грузового назначения, марки I, оцинкованный по группе Ж, правой свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1770 Н/мм2 (180 кгс/см2):

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

Продолжение

3,0    0,65      0,60    5,42      46,5       11150     9995     -         -
3,3    0,70      0,65    6,36      54,6       13050     11750    -         -
3,6    0,75      0,70    7,37      63,2       -         -        -         -
4,0    0,85      0,80    9,62      82,5       -         -        -         -
4,6    0,95      0,90    12,16     104,5      -         -        -         -
5,0    1,10      1,00    15,09     129,8      -         -        -         -
5,6    1,20      1,10    18,24     156,9      -         -        -         -

6,1    1,30      1,20    21,68     186,0      -         -        -         -
6,6    1,40      1,30    25,43     218,5      -         -        -         -
7,1    1,50      1,40    29,48     253,0      -         -        -         -
7,6    1,60      1,50    33,82     290,5      -         -        -         -
8,1    1,70      1,60    38,46     330,0      -         -        -         -
8,6    1,80      1,70    43,40     372,5      -         -        -         -
9,1    1,90      1,80    48,64     417,5      -         -        -         -
10,0   2,20      2,00    60,35     519,0      -         -        -         -
11,0   2,40      2,20    72,95     627,4      -         -        -         -
12,0   2,60      2,40    86,74     746,0      -         -        -         -
13,0   2,80      2,60    101,72    873,0      -         -        -         -
14,0   3,00      2,80    117,90    1050,0     -         -        -         -
15,0   3,20      3,00    135,28    1160,0     -         -        -         -
16,0   3,40      3,20    153,84    1320,0     -         -        -         -
17,0   3,60      3,40    173,60    1490,0     -         -        -         -
19,0   4,00      3,80    216,70    1855,0     -         -        -         -

Примечания:

1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 17,0 и 19,0 мм маркировочной группы 1370 Н/мм2 (140 кгс/мм2), 14,0 — 16,0 мм маркировочной группы 1470 Н/мм2 (150 кгс/мм2), 10,0 — 16,0 мм маркировочной группы 1570 Н/мм2 (160 кгс/мм2), 10,0 — 13,0 мм маркировочной группы 1670 Н/мм2 (170 кгс/мм2), 7,1 — 11,0 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2), 4,0 — 5,6 мм маркировочной группы 1960 Н/мм2 (200 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.

Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.
