от 22 февраля 1996 г. № 18-12

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЛИСТЫ АСБЕСТОЦЕМЕНТНЫЕ ВОЛНИСТЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Asbestos-cement corrugated sheets. Spesifications

Предисловие

1. Разработан Акционерным обществом «Стромкомпозит» Российской Федерации.

Внесен Минстроем России.

2. Принят Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 19 апреля 1995 г.

За принятие проголосовали:

3. Введен в действие с 1 сентября 1996 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 22 февраля 1996 г. № 18-12.

4. Взамен ГОСТ 20430-84 и ГОСТ 16233-77.

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на асбестоцементные волнистые листы (далее — листы) и детали к ним, предназначенные для устройства кровель и стеновых ограждений зданий и сооружений.

Стандарт устанавливает обязательные требования, изложенные в разделах 6, 7, подразделах 4.2, 4.3, 8.2, пунктах 3.2, 3.4 - 3.7, 4.1.2 - 4.1.4, 4.4.2, 8.1.3 - 8.1.5.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия

ГОСТ 3560-73 Лента стальная упаковочная. Технические условия

ГОСТ 8747-88 Изделия асбестоцементные листовые. Методы испытаний

ГОСТ 10198-91 Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия

ГОСТ 14192-77 Маркировка грузов

ГОСТ 15846-79 Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение

ГОСТ 22235-76 Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30301-95 Изделия асбестоцементные. Правила приемки

3 ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ

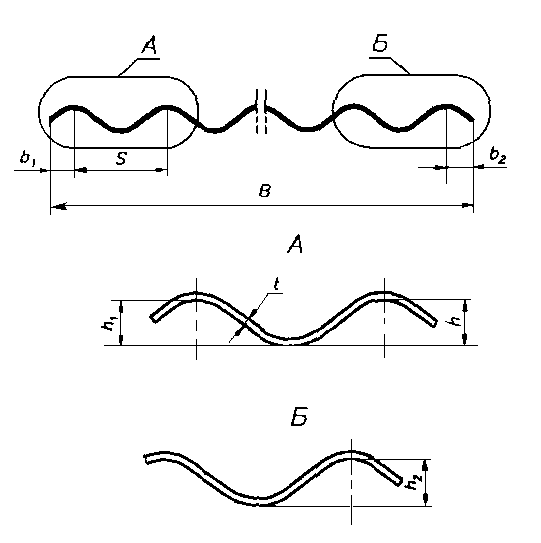

3.1 По форме поперечного сечения (профилю, рисунок 1) листы изготавливают двух видов, определяемых высотой и шагом волны; обозначение профиля листа — 40/150; 54/200, где в числителе указана высота, а в знаменателе — шаг волны в миллиметрах.

3.2 Основные размеры листов должны соответствовать указанным в таблице 1.

                                                 В миллиметрах

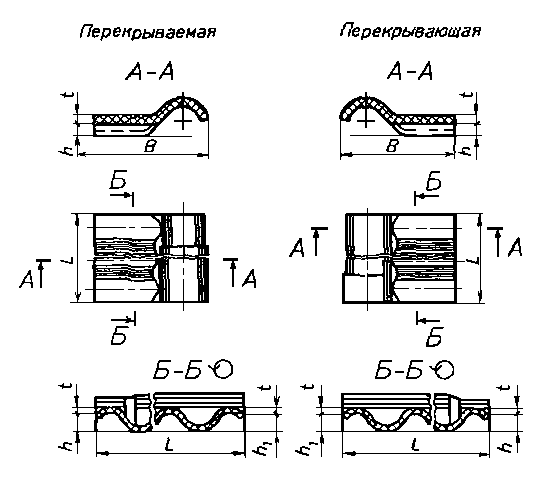

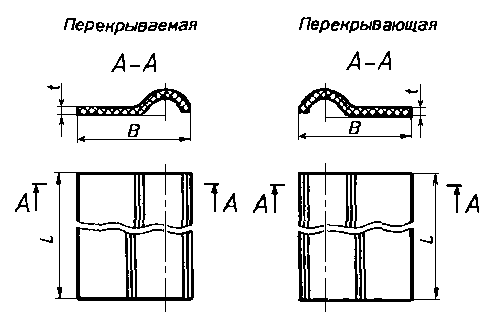

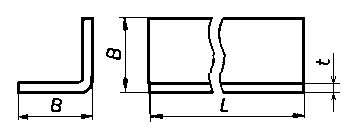

3.3 Форма деталей и их сокращенное обозначение приведены на рисунках 2 - 5 и в таблице 2.

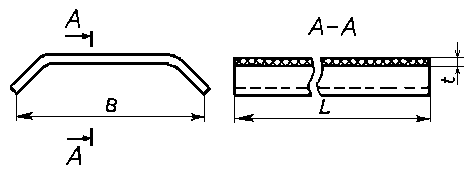

Рисунок 5. Лотковая деталь

3.4 Основные размеры деталей должны соответствовать указанным в таблице 3.

В миллиметрах

3.5 Листы и лотковые детали должны иметь прямоугольную форму в плане. Отклонение от прямоугольности не должно быть более 15 мм.

3.6 Продольные кромки листов, лотковых и равнобоких угловых деталей должны быть прямолинейными. Отклонение от прямолинейности не должно быть более 10 мм.

3.7 Условное обозначение листов и деталей должно состоять из:

• обозначения профиля листа, сокращенного обозначения детали;
• числа волн (только для листов профиля 40/150);
• толщины (только для листов профиля 54/200);
• обозначения настоящего стандарта.

Примеры условных обозначений:

1 Лист профиля 40/150 восьмиволновый:

2 Лист профиля 54/200 толщиной 7,5 мм:

3 Деталь упрощенная коньковая перекрывающая к листам профиля 54/200:

3.8 Справочная масса листов и деталей приведена в Приложении А.

4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Листы и детали должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному предприятием-изготовителем.

4.1 Внешний вид

4.1.1 Листы и детали могут выпускаться окрашенными и неокрашенными.

4.1.2 Листы и детали не должны иметь отколов, пробоин и сквозных трещин.

Допускаются малозначительные дефекты:

• отдельные сдиры протяженностью в любом направлении не более 100 мм;
• отдельные щербины с одной стороны листа (детали) размером не более 15 мм в направлении, перпендикулярном кромке изделия. Общая величина щербин, измеренная вдоль кромки изделия, не должна превышать 60 мм;
• отдельные поверхностные разрывы длиной не более 100 мм и шириной 2 мм.

Суммарное число малозначительных дефектов на одном листе (детали) в любой комбинации не должно быть более трех, а число листов (деталей) с такими дефектами в выборке не должно быть более одной трети ее объема.

4.1.3 Цвет окрашенных листов и деталей и интенсивность их окраски должны соответствовать образцам-эталонам, утвержденным предприятием-изготовителем.

4.1.4 Поверхность листов и деталей должна быть равномерно окрашенной, без высолов и пятен, видимых на расстоянии 10 м.

4.2 Физико-механические показатели

4.2.1 Физико-механические показатели листов и деталей должны соответствовать указанным в таблице 4.

4.2.2 Окрашенная поверхность листов и деталей должна быть устойчива к истиранию. Прочность цветного покрытия, измеряемая количеством израсходованного при истирании кварцевого песка, должна быть не менее 3 кг.

4.3 Маркировка

4.3.1 На лицевой поверхности перекрываемой части листов и деталей должны быть нанесены:

• товарный знак или наименование предприятия-изготовителя;
• обозначение профиля листа (сокращенное обозначение детали), а на листах профиля 54/200 также толщина;
• номер партии.

4.3.2 Качество маркировки должно быть таким, чтобы исключалась возможность оспорить ее содержание.

4.4 Упаковка

4.4.1 Листы и детали поставляют без упаковки.

4.4.2 В районы Крайнего Севера и труднодоступные районы листы и детали должны поставляться в упакованном виде или в специализированных кассетах, а также, по согласованию с МПС, в универсальных крупнотоннажных контейнерах. Тара и упаковка — по ГОСТ 15846.

5 ПОЖАРНО-ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Асбестоцементные волнистые листы и детали к ним относятся к группе негорючих строительных материалов по ГОСТ 30244.

6 ПРАВИЛА ПРИЕМКИ

6.1 Каждая партия листов и деталей должна быть принята службой технического контроля предприятия-изготовителя в соответствии с требованиями настоящего стандарта.

6.2 Правила приемки — по ГОСТ 30301 со следующим дополнением. Партию листов (деталей) принимают, если при проведении приемосдаточных испытаний по прочности на истирание цветного покрытия и состоянию окрашенной поверхности каждое изделие, отобранное для контроля, удовлетворяет требованиям настоящего стандарта.

6.3 При приемочном контроле предприятие-изготовитель может проводить приемосдаточные испытания по показателю испытательной планочной нагрузки вместо сосредоточенной штамповой нагрузки.

Значения испытательной планочной нагрузки приведены в Приложении Б.

6.4 При проведении инспекционных проверок и контроля потребителем порядок отбора листов и деталей, число отбираемых изделий (объем выборки) и оценка результатов контроля — по ГОСТ 30301.

6.5 Предприятие-изготовитель должно сопровождать каждую поставку листов и деталей документом о качестве, в котором указывают:

• наименование и адрес предприятия-изготовителя;
• условное обозначение листов (деталей);
• номер партии и дату изготовления;
• количество листов и деталей каждой партии в поставке;
• результаты испытаний каждой партии;
• обозначение настоящего стандарта.

7 МЕТОДЫ КОНТРОЛЯ

7.1 Методы контроля — по ГОСТ 8747 и настоящему стандарту.

7.2 Длину деталей измеряют следующим образом:

• коньковых и упрощенных коньковых деталей — вдоль оси раструбной части;
• равнобокой угловой детали — вдоль одной из боковых кромок;
• лотковой детали — вдоль оси детали.

7.3 Ширину коньковых и упрощенных коньковых деталей измеряют один раз посередине детали с использованием прямоугольных упоров; ширину равнобокой угловой детали и лотковой детали — у обеих торцевых кромок на расстоянии 30 — 50 мм от кромки.

Каждое измерение должно быть в пределах допускаемых отклонений.

7.4 Высоту каждой рядовой волны и перекрывающей волны коньковых деталей измеряют с торцевой стороны волнистой части.

7.5 Испытание сосредоточенной штамповой нагрузкой следует проводить для листов:

• профиля 40/150 — по схеме с двумя пролетами с расстоянием между опорами l, равным (750 \pm 5) мм в осях;
• профиля 54/200 — по схеме с одним пролетом с расстоянием между опорами l, равным (1500 \pm 5) мм в осях.

7.6 Величина предела прочности при изгибе отдельного образца не должна быть ниже нормативной, указанной в таблице 4, более чем на 10%.

При испытании прочности листов испытательной планочной нагрузкой листы следует испытывать по схеме в соответствии с чертежом 12 ГОСТ 8747.

7.7 При определении ударной вязкости необходимо использовать, в зависимости от вида детали, прокладки, маятник и пояс шкалы копра в соответствии с таблицей 5.

8 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

8.1 Транспортирование

8.1.1 Транспортирование листов и деталей производится транспортом любого вида с соблюдением Правил перевозок грузов, установленных для транспорта данного вида, и требований другой документации, утвержденной в установленном порядке.

Транспортирование листов и деталей железнодорожным транспортом производится на платформах, в полувагонах и крытых вагонах. При этом их размещение и крепление должно производиться в соответствии с ГОСТ 22235 и Техническими условиями погрузки и крепления грузов, утвержденными МПС.

8.1.2 Транспортирование листов и деталей осуществляют в пакетированном виде:

• в специализированных кассетах и других средствах пакетирования;
• в деревянных решетчатых ящиках по ГОСТ 10198;
• в транспортных пакетах, сформированных с использованием деревянных подкладок или поддонов. В качестве обвязок применяют стальную ленту по ГОСТ 3560 или проволоку по ГОСТ 3282. Количество обвязок, их сечение, размеры подкладок и поддонов устанавливаются соответствующими нормативными документами.

8.1.3 Габаритные размеры пакетов не должны превышать по длине 1950 мм, по ширине 1350 мм, по высоте 1880 мм; масса пакета не должна быть более 5000 кг.

8.1.4 Транспортные пакеты должны быть маркированы в соответствии с ГОСТ 14192 с указанием основных, дополнительных и информационных подписей, выполненных на самом пакете или ярлыке, надежно прикрепляемом к пакету.

8.1.5 Допускается транспортировать листы стопами в непакетированном виде в крытых железнодорожных вагонах и автомобилях.

При погрузке в крытые железнодорожные вагоны число листов в штабеле, состоящем из одной или более стоп, не должно превышать:

165 шт. — для листов профиля 40/150;

    150 шт.    "    "       "    54/200 толщиной 6,0 мм;
    130 шт.    "    "       "    54/200    "     7,5 мм.

8.2 Хранение

8.2.1 Хранение листов и деталей у изготовителя должно осуществляться в соответствии с технологическим регламентом, утвержденным в установленном порядке, с соблюдением требований техники безопасности и сохранности продукции.

8.2.2 Транспортные пакеты при хранении у потребителя могут быть установлены друг на друга в штабели.

Стопы непакетированных листов должны храниться у потребителя на поддонах (подкладках). Стопы вместе с поддонами (подкладками) могут быть установлены друг на друга в штабели.

8.2.3  Установка транспортных пакетов или стоп с поддонами (подкладками) друг на друга должна осуществляться в соответствии с правилами техники безопасности. При этом общая высота штабеля из транспортных пакетов не должна превышать 3,5 м, а из стоп - 2,5 мм.
8.2.4 При погрузочно-разгрузочных, транспортно-складских и других  работах не допускаются удары по листам и деталям и их сбрасывание с какой бы то ни было высоты; грузозахватные устройства должны иметь защитные приспособления (прокладки), исключающие возможность повреждения изделий.

9 УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

9.1 При применении листов и деталей следует руководствоваться проектной документацией, утвержденной в установленном порядке.

9.2 Назначение листов и деталей приведено в таблицах 6 и 7.

Таблица 7

(информационное)

Справочная масса листов

Таблица А.2

Справочная масса деталей

Примечание. Значение массы листов и деталей получены расчетным путем, исходя из влажности 12%, являются ориентировочными и не могут быть использованы в качестве нормативных.
