ГОСТ 30318-95/ГОСТ Р 50016-92. Межгосударственный стандарт. Совместимость технических средств электромагнитная. Требования к ширине полосы радиочастот и внеполосным излучениям радиопередатчиков. Методы измерений и контроля

(введен в действие Постановлением Госстандарта России от 12.03.1996 № 164)

Введен в действие Постановлением Госстандарта России от 12 марта 1996 г. № 164

ТРЕБОВАНИЯ К ШИРИНЕ ПОЛОСЫ РАДИОЧАСТОТ И ВНЕПОЛОСНЫМ ИЗЛУЧЕНИЯМ РАДИОПЕРЕДАТЧИКОВ

МЕТОДЫ ИЗМЕРЕНИЙ И КОНТРОЛЯ

Electromagnetic compatibility of technical means. Frequency bandwidth and off-band emission requirements of radiotransmitters. Test and control methods

ГОСТ 30318-95/ГОСТ Р 50016-92

Группа Э32

ОКСТУ 6500

Дата введения 1 июля 1996 года

Предисловие

1. Разработан и внесен Техническим комитетом по стандартизации в области электромагнитной совместимости технических средств (ТК 30).

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации 26 апреля 1995 г. в качестве межгосударственного стандарта ГОСТ 30318-95.

Постановлением Госстандарта России от 12 марта 1996 г. № 164 ГОСТ 30318-95 введен в действие в качестве государственного стандарта Российской Федерации с момента принятия указанного Постановления и признан имеющим одинаковую силу с ГОСТ Р 50016-92 на территории Российской Федерации в связи с полной аутентичностью их содержания.

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Беларусь	Госстандарт Беларуси
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Главная государственная инспекция Туркменистана
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 22579-86	2.6.2
ГОСТ 23611-79	Вводная часть, Приложение 1
ГОСТ 24375-80	Вводная часть, Приложение 1
ГОСТ 26886-86	2.3.4

Настоящий стандарт распространяется на действующие, выпускаемые, устанавливаемые и вновь разрабатываемые (модернизируемые) радиопередатчики народнохозяйственного применения и устанавливает следующие основные параметры ширины полосы радиочастот и внеполосных излучений радиопередатчиков: необходимую ширину полосы частот, контрольную ширину полосы частот, ширину полосы частот внеполосного радиоизлучения на уровне X дБ в полосе частот от 10 кГц до 37,5 ГГц и методы их измерений и контроля.

Стандарт не распространяется на переносные радиопередатчики спасательных средств, радиопередатчики, используемые для передачи сигналов тревоги и бедствия, и радиопередатчики, работающие в полосе частот ниже 30 МГц с пиковой мощностью менее 1 Вт.

Настоящий стандарт является обязательным при стандартизации и сертификации технических средств в области ЭМС.

Термины, применяемые в настоящем стандарте, и их пояснения приведены в ГОСТ 23611, ГОСТ 24375 и Приложении 1, условные обозначения величин и их единицы измерения — в Приложении 2.

1. ТРЕБОВАНИЯ К ШИРИНЕ ПОЛОСЫ РАДИОЧАСТОТ И ВНЕПОЛОСНЫМ ИЗЛУЧЕНИЯМ РАДИОПЕРЕДАТЧИКОВ

1.1. Исходным параметром при нормировании ширины полосы радиочастот и внеполосных радиоизлучений является необходимая ширина полосы частот, которую вычисляют по формулам, приведенным в табл. 1. При расчете необходимой ширины полосы частот используют параметры модуляции, указанные в технических условиях (ТУ) на данный тип радиопередатчика.

Формулы для расчета норм на ширину полосы

Класс излучения	Дополнительная характеристика	Формулы для расчета					Примечание
		необходимой ширины полосы частот B_{\text{н}} , Гц	контрольной ширины полосы частот B_{\text{к}} , Гц	внеполосных излучений
				на уровне минус X, дБ		ширина полосы B_{x} , Гц
1. АМПЛИТУДНАЯ МОДУЛЯЦИЯ 1.1. Сигнал с информацией в квантованной или цифровой форме
Телеграфия, незатухающие колебания A1AAN, A1BBN	Радиопередатчики фиксированной службы Радиопередатчики сухопутной и морской подвижных служб мощностью более 100 Вт	KB, где K = 5 — для линий, подверженных замираниям; K = 3 — для линий без замираний	B_{\text{н}}	40		1,3B_{\text{н}}	Значение коэффициента K устанавливают для различных типов радиопередатчиков в ТУ в зависимости от назначения радиопередатчика и диапазона используемых частот
				50		1,6B_{\text{н}}
				60		2,0B_{\text{н}}
	Радиопередатчики сухопутной и морской подвижных служб мощностью 100 Вт и менее	5B	1,4B_{\text{н}}	40		2,6B_{\text{н}}
	Радиопередатчики воздушных судов воздушной подвижной службы	5B	1,4B_{\text{н}}	40		2,6B_{\text{н}}	1. Нормы распространяются на скорости манипуляции B <= 20 Бод. В случае B > 20 Бод вводят ограничения, согласованные с заказчиком. 2. Контроль осуществляют до уровня минус 40 дБ
				50		4,6B_{\text{н}}
				60		8,2B_{\text{н}}
Тональная телеграфия, A2AAN, A2BBN	-	2M_{2} + 5B	2M_{2} + 6,8B	35		2M_{2} + 10,0B
Тональная телеграфия, одна боковая полоса частот, полная несущая, H2BBN	-	M_{2} + 5B	B_{\text{н}}	40		1,25B_{\text{н}}	За исключением радиопередатчиков воздушной и морской подвижных служб, требования к которым приведены в табл. 2 и 3 соответственно
				50		1,55B_{\text{н}}
				60		2,0B_{\text{н}}
H2BFN	Сигнал избирательного вызова с использованием последовательного одночастотного кодирования	M_{2}	B_{\text{н}}	40		1,25B_{\text{н}}
				50		1,55B_{\text{н}}
				60		2,0B_{\text{н}}
Тональная телеграфия, одна боковая полоса частот, несущая, J2BBN	Вторичное уплотнение канала, образуемого передатчиком J3E, тональными посылками на поднесущей 1 или 1,6 кГц	5B	B_{\text{н}}	40		1,3B_{\text{н}}
				50		1,6B_{\text{н}}
				60		2,0B_{\text{н}}
		5B	1,36B_{\text{н}}	40		2,6B_{\text{н}}	Распространяется на радиопередатчики сухопутной подвижной службы мощностью 100 Вт и менее
Многоканальная тональная телеграфия, одна боковая полоса частот, ослабленная несущая, R7BCF		M_{2}	1,2B_{\text{н}}	40		2,1B_{\text{н}}
				50		4,0B_{\text{н}}
				60		6,9B_{\text{н}}
Многоканальная тональная телеграфия, одна боковая полоса частот, подавленная несущая, J7BCF		M_{2} - M_{1}	1,2B_{\text{н}}	40		2,1B_{\text{н}}
				50		4,0B_{\text{н}}
				60		6,9B_{\text{н}}
1.2. Телефония
Телефония, две боковые полосы частот, одноканальная, A3EJN	Радиопередатчики фиксированной службы без предкоррекции АЧХ	2M_{2}	1,9B_{\text{н}}	40		3,3B_{\text{н}}
				50		6,0B_{\text{н}}
				60		10,5B_{\text{н}}
	Радиопередатчики фиксированной службы с предкоррекцией АЧХ и передатчики подвижной службы	2M_{2}	2,5B_{\text{н}}	40		4,5B_{\text{н}}
				50		7,8B_{\text{н}}
				60		13,8B_{\text{н}}
	Радиопередатчики воздушных судов воздушной подвижной службы	2M_{2}	2,5B_{\text{н}}	40		4,5B_{\text{н}}
				50		8,0B_{\text{н}}
				60		14,0B_{\text{н}}
Телефония, одна боковая полоса частот, полная несущая, H3EJN, ослабленная несущая, R3EJN	Радиопередатчики фиксированной службы	M_{2}	1,15B_{\text{н}}	35		1,25B_{\text{н}}
				40		1,6B_{\text{н}}
				50		2,9B_{\text{н}}
				60		5,4B_{\text{н}}
	Радиопередатчики сухопутной подвижной службы мощностью более 100 Вт	M_{2}	1,2B_{\text{н}}	40		2,1B_{\text{н}}
				50		4,0B_{\text{н}}
				60		6,9B_{\text{н}}
	Радиопередатчики сухопутной подвижной службы мощностью 100 Вт и менее	M_{2}	1,8B_{\text{н}}	40		3,4B_{\text{н}}
				50		6,0B_{\text{н}}
				60		11,0B_{\text{н}}
Телефония, одна боковая полоса частот, подавленная несущая, J3EJN	Радиопередатчики фиксированной службы	M_{2} - M_{1}	1,15B_{\text{н}}	35		1,25B_{\text{н}}
				40		1,6B_{\text{н}}
				50		2,9B_{\text{н}}
				60		5,4B_{\text{н}}
	Радиопередатчики сухопутной подвижной службы мощностью более 100 Вт	M_{2} - M_{1}	1,2B_{\text{н}}	40		2,2B_{\text{н}}
				50		4,0B_{\text{н}}
				60		6,9B_{\text{н}}
	Радиопередатчики сухопутной подвижной службы мощностью 100 Вт и менее	M_{2} - M_{1}	1,8B_{\text{н}}	40		3,4B_{\text{н}}
				50		6,0B_{\text{н}}
				60		11,0B_{\text{н}}
Телефония, передача на независимых полосах частот, ослабленная или подавленная несущая, B8EJN	Телефония на двух независимых полосах частот	2M_{2}	1,05B_{\text{н}}	35		1,15B_{\text{н}}
				40		1,5B_{\text{н}}
				50		2,7B_{\text{н}}
				60		4,9B_{\text{н}}
	Телефония на четырех независимых полосах частот	4M_{2}	1,05B_{\text{н}}	35		1,15B_{\text{н}}
				40		1,5B_{\text{н}}
				50		2,7B_{\text{н}}
				60		4,9B_{\text{н}}
1.3. Звуковое радиовещание
Радиовещание, две боковые полосы частот, A3EGN		2M_{2}	1,2B_{\text{н}}	40		1,35B_{\text{н}}
				45		1,40B_{\text{н}}
				50		1,9B_{\text{н}}
				60		3,3B_{\text{н}}
Радиовещание, одна боковая полоса частот, несущая, R3EGN		M_{2}	1,15B_{\text{н}}	35		1,2B_{\text{н}}
				40		1,4B_{\text{н}}
				50		2,4B_{\text{н}}
				60		4,4B_{\text{н}}
1.4. Факсимиле
Факсимиле с модуляцией несущей, модулированной по частоте поднесущей, две боковые полосы частот, A3C		2C + 3M_{2}	B_{\text{н}}	35		B_{\text{н}} + 2M_{2}
Факсимиле с модуляцией несущей, модулированной по частоте поднесущей, одна боковая полоса частот, ослабленная несущая, R3C		C + 1,5M_{2}	B_{\text{н}} + M_{2}	40		B_{\text{н}} + 2M_{2}
				50		B_{\text{н}} + 3M_{2}
				60		B_{\text{н}} + 4M_{2}
1.5. Сложные излучения
Сложное излучение в двух независимых боковых полосах частот, подавленная или ослабленная несущая, B9WWX	Одна боковая полоса частот — телефония, другая — многоканальная тональная телеграфия	2M_{2}	1,1B_{\text{н}}	40		2,0B_{\text{н}}
				50		3,7B_{\text{н}}
				60		6,4B_{\text{н}}
2. ЧАСТОТНАЯ МОДУЛЯЦИЯ 2.1. Телеграфия, передача цифровой информации методами частотной манипуляции
Частотная телеграфия и манипуляция при передаче цифровой информации, F1B, F1E, F1D	0,5 <= m < 1,5	2,6B \sqrt{m}	1,23B_{\text{н}}	40		4,8B \sqrt{m}	m = \frac{2D}{B}
				50		7,3B \sqrt[3]{m}
				60		10,7B \sqrt[3]{m}
	1,5 <= m < 5	B + 2,4D	4,3B \sqrt{m}	40		5,8B \sqrt{m}
				50		8,1B \sqrt{m}
				60		11,0B \sqrt{m}
	5 <= m < 7	B + 2,4D	4,3B \sqrt{m}	40		B(1,2m + 7)
				50		8,1B \sqrt{m}
				60		11,0B \sqrt{m}
	7 <= m < 12	B + 2,4D	B(m + 7)	40		B(1,2m + 7)
				50		8,1B \sqrt{m}
				60		11,0B \sqrt{m}
	12 <= m < 16	B + 2,4D	B(m + 7)	40		B(1,2m + 7)
				50		B(1,2m + 15)
				60		11,0B \sqrt{m}
	m > 16	B + 2,4D	B(m + 7)	40		B(1,2m + 7)
				50		B(1,2m + 15)
				60		B(1,3m + 23)
Четырехчастотная двухканальная телеграфия, F7BDX	Радиопередатчики фиксированной и подвижной служб	1. Для синхронизированных каналов B + 2,2D	B_{\text{н}}	40		B(4m + 13)	m = \frac{2D}{3B}
				50		B(4,6m + 26)
				60		B(5,1m + 47)
	Радиопередатчики воздушных судов воздушной подвижной службы 1,5 <= m < 10	2. Для несинхронизированных каналов 4B + 2,2D, где B — наибольшая скорость телеграфирования в каналах	B_{\text{н}}	40		11,0B \sqrt[3]{m^{2}}
				50		17,0B \sqrt[3]{m^{2}}
				60		39,0B \sqrt[3]{m^{2}}
Частотная манипуляция поднесущих частот, F1BXF		(N_{f} - 1)\Delta F + B_{\text{н}_{F1B}}	B_{\text{н}}	50		1,6B_{\text{н}}
		B_{\text{н}_{F1B}} — необходимая ширина полосы частот для класса излучения F1BXF		60		3,0B_{\text{н}}
Частотно-манипулированная двумя и более частотами, несущая, F7D, F7E		2B	2,5B_{\text{н}}	60		7,0B_{\text{н}}
Частотная манипуляция двумя и более частотами, F8B, F9B		2B	2,5B_{\text{н}}	60		7,0B_{\text{н}}
Минимальная частотная манипуляция с фильтрацией сигнала в фильтре с Гауссовой формой АЧХ, F9E, F9D	При нормированной полосе Гауссового формирующего фильтра (B_{\text{н}}T)	1,18B*	1,18B_{\text{н}}^{*}	40		1,54B_{\text{н}}^{*}	При условии, когда
				50		1,84B_{\text{н}}
				60		2,05B_{\text{н}}
							D \sim \frac{B}{4}
	1,0	1,14B
	0,7	1,1B					T = \frac{1}{B}
	0,5	1,07B
	0,3	0,93B
2.2. Относительная фазовая телеграфия, фазовая манипуляция
Фазовая манипуляция при передаче цифровой информации, G1B, G1D, G1E, G1F, G1W, G7D, G7E, G7F, G7W		5B	1,4B_{\text{н}}	40		2,6B_{\text{н}}
				50		4,6B_{\text{н}}
				60		8,2B_{\text{н}}
Узкополосная относительная фазовая телеграфия, G1B	Радиопередатчики морской подвижной службы гектометровых и декаметровых волн	1,1B	2,4B_{\text{н}}	40		3,6B_{\text{н}}	Рекомендуется скорость телеграфирования 100 или 200 Бод
				50		5,1B_{\text{н}}
				60		6,1B_{\text{н}}
Относительная фазовая манипуляция поднесущих частот, G1BXF		(N_{f} - 1)F + 5B	B_{\text{н}}	50		1,6B_{\text{н}}
				60		3,0B_{\text{н}}
Несущая манипулированная по амплитуде и фазе D7W	S-позиционная квадратурная амплитудная модуляция	\frac{B^{*}}{log_{2}S}	1,5B_{\text{н}}^{*}	40		1,7B_{\text{н}}^{*}	Для сигналов, у которых
							\alpha \sim 0,5
2.3. Телефония
Телефония, F3EJN	0,25 <= m <= 1,3	2M_{2} + 2D	B_{\text{н}}	40		(7,8m + 3)M_{2}	m = \frac{D}{3M_{2}}
				50		(8,4m + 4,4)M_{2}
				60		(9m + 6)M_{2}
	m > 1,3	2M_{2} + 2D	B_{\text{н}}	40		(7,8m + 4)M_{2}
				50		(8,4m + 6)M_{2}
				60		(8,8m + 8)M_{2}
2.4. Радиовещание
Звуковое радиовещание (монофонический канал), F3EGN		2M_{2} + 2D	1,15B_{\text{н}}	-		-	При стереофоническом радиовещании норма увеличивается на 20% по сравнению с монофоническим
Передача ТВ с использованием частотной модуляции, F3F		2M_{2} + 2D	1,2B_{\text{н}}	-		-
2.5. Факсимиле
Факсимиле с частотной модуляцией несущей частоты фотосигналом в импульсной форме, F1C, F3C	Передача черно-белого штрихового (текстового) изображения	2M_{2} + 2,2D	1,2B_{\text{н}}	40		1,6B_{\text{н}}	m = \frac{D}{M_{2}}
		M_{2} = \frac{N}{2}		50		2,1B_{\text{н}}
				60		2,7B_{\text{н}}
	Передача полутонового и цветного изображения	2M_{2} + 2,2D	1,2B_{\text{н}}	40		B_{\text{н}} \cdot 10^{\frac{5,1}{11,8 + 3,2m}}
				50		B_{\text{н}} \cdot 10^{\frac{8,1}{11,8 + 3,2m}}
				60		B_{\text{н}} \cdot 10^{\frac{11,1}{11,8 + 3,2m}}
2.6. Сложные излучения
Частотно-модулированное (ЧМ) колебание радиорелейных линий с частотным разделением каналов (ЧРК), F8EJF	С применением составных сигналов (аппаратура «Горизонт-М», ДТР-12, ТР-120)	(n - 1)F_{\text{кор}} + 2M_{2} + 1,8D ; для «Горизонт-М» n = 3; для ДТР-12, ТР-120 n = 3 (один передатчик), n = 6 (два передатчика); контроль осуществляют при работе одного передатчика (D определяют по табл. 4)	(n + 1)F_{\text{кор}} + 1,54D	-		-	При работе радиопередатчика в линейном режиме и установке фильтров в тракте
			(n + 3)F_{\text{кор}} + 1,06D	-		-	При работе радиопередатчика в режиме насыщения
ЧМ колебание радиорелейной системы прямой видимости, модулированное сигналом системы передачи с ЧРК, F8EJF	60 \leq N_{\text{с}} \leq 6000	2M_{2} + 2D (D определяют по табл. 4)	0,3B_{\text{н}}	-		-	Измерения и контроль B_{\text{к}} осуществляют на этапе госиспытаний
	N_{\text{с}} \geq 720	В системах с пилот-сигналом взамен M_{2} подставляют f_{ps}	0,7B_{\text{н}}	-		-	То же
ЧМ колебание радиорелейной системы прямой видимости, модулированное сигналом ТВ и поднесущими звука, F8WWN		2M_{2} + D_{\text{разм ТВ}} звука. В системах с пилот-сигналом взамен M_{2} подставляют f_{ps}	0,7B_{\text{н}}				-«-»
3. ИМПУЛЬСНАЯ МОДУЛЯЦИЯ 3.1. Радиопередатчики средств радиоопределения
Немодулированная несущая PONAN	Выходной каскад радиопередатчика — магнетрон	\frac{0,86}{\alpha t}	41,9\alpha \sqrt{t} B_{\text{н}} для t <= 0,5;	40	89,7\alpha \sqrt[3]{t^{2}} B_{\text{н}} для t < 0,32;		B_{\text{н}} — в мегагерцах (МГц);
			29,1\alpha B_{\text{н}} для t > 0,5		74,1\alpha \sqrt{t} B_{\text{н}} для 0,32 <= t < 1,6;		t — в микросекундах (мкс)
					93,3\alpha B_{\text{н}} для t >= 1,6
				50	132\alpha \sqrt[3]{t^{2}} B_{\text{н}} для t < 1;
					132\alpha \sqrt{t} B_{\text{н}} для 1 <= t < 5;
					295\alpha B_{\text{н}} для t > 5
				60	197,7\alpha \sqrt[3]{t^{2}} B_{\text{н}}
	Выходной каскад радиопередатчика на ЭВП с сеточным управлением	\frac{0,86}{\alpha t}	24,4\alpha B_{\text{н}} для \alpha&lt;0,11 ;	40	14,8 \sqrt{\alpha} B_{\text{н}} для \alpha \leq 0,045 ;
			8,14 \sqrt{\alpha} B_{\text{н}} для 0,11 \leq \alpha \leq 0,14 ;		8,7 \sqrt[3]{\alpha} B_{\text{н}} для \alpha&gt;0,045
			5,8 \sqrt[3]{\alpha} B_{\text{н}} для \alpha&gt;0,14	50	12,8 \sqrt[3]{m^{2}} B_{\text{н}}
				60	18,6 \sqrt[3]{\alpha} B_{\text{н}}
	Вновь разрабатываемые передатчики	\frac{7,6^{*}}{t \sqrt{\alpha}} для \alpha&gt;0,008 ;	-	40	B_{\text{н}}^{*}
				50	\sqrt{10} B_{\text{н}}^{*}
		\frac{64^{*}}{t} для \alpha \leq 0,008		60	10,0B_{\text{н}}^{*}
Импульсная передача с амплитудной модуляцией несущей, K1B	Выходной каскад радиопередатчика на ЭВП с сеточным управлением	2M_{max} + \frac{4}{t}	4B_{\text{н}}	40	5,5B_{\text{н}}		M_{max} — В мегагерцах (МГц); B_{\text{н}} (МГц); t — в микросекундах (мкс); B_{\text{н}} (МГц); D (МГц); t (мкс)
				50	8,0B_{\text{н}}
				60	15,0B_{\text{н}}
Частотно-модулированная импульсная несущая, Q1B	Выходной каскад радиопередатчика на клистроне или ЭВП с сеточным управлением	2D	lgB_{\text{к}} = lgB_{\text{н}} + \frac{12}{24,7 + 10lgD^{3}t}	40	lgB_{40} = 0,75 - 0,251lgD^{3}t + lgB_{\text{н}} для D^{3}t&lt;10 ;
					lgB_{40} = \frac{17}{24,7 + 10lgD^{3}t} + lgB_{\text{н}} для D^{3}t \geq 10
				50	lgB_{50} = 1 - 0,25lgD^{3}t + lgB_{\text{н}} для D^{3}t&lt;100 ;
					lgB_{50} = \frac{21,5}{24,7 + 10lgD^{3}t} + lgB_{\text{н}} для D^{3}t \geq 100
				60	lgB_{60} = 1,25 - 0,25lgD^{3}t + lgB_{\text{н}} для D^{3}t&lt;1000 ;
					lgB_{60} = \frac{26}{24,7 + 10lgD^{3}t} + lgB_{\text{н}} для D^{3}t \geq 1000
	Вновь разрабатываемые передатчики	2D + \frac{7,6^{*}}{\sqrt{\alpha} t} для \alpha&gt;0,008 ;	-	40	B_{\text{н}}^{*}
		2D + \frac{64^{*}}{t} для \alpha \leq 0,008		50	\sqrt{10} B_{\text{н}}^{*}
				60	10,0B_{\text{н}}^{*}
3.2. Сложные излучения
Радиорелейные системы с фазово-импульсной модуляцией, M7EJT		\frac{3,2}{t}	1,12 \sqrt{\frac{t}{\delta}} B_{\text{н}}	40	2 \sqrt{\frac{t}{\delta}} B_{\text{н}}		\delta = \frac{2\delta_{r}\delta_{f}}{\delta_{r} + \delta_{f}}
				50	3,56 \sqrt{\frac{t}{\delta}} B_{\text{н}}
				60	6,32 \sqrt{\frac{t}{\delta}} B_{\text{н}}

• Рекомендуемые значения для вновь разрабатываемых радиоэлектронных средств.

1.2. Ширина полосы радиочастот нормируется на уровне минус 30 дБ относительно заданного (исходного) уровня 0 дБ. Полоса, соответствующая этому уровню, принята за контрольную ширину полосы частот, нормы на которую вычисляют по формулам, приведенным в табл. 1.

1.3. Внеполосные излучения нормируются по значениям полосы частот радиоизлучения на уровнях минус X дБ относительно заданного (исходного) уровня 0 дБ. Уровни X дБ указаны в табл. 1, а нормированные значения ширины полосы на этих уровнях вычисляют по формулам, приведенным в табл. 1.

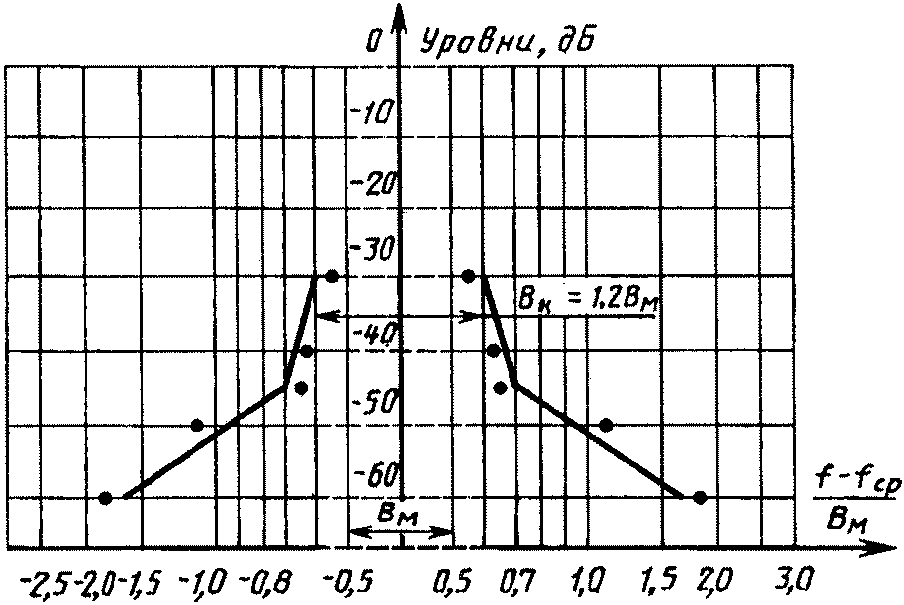

Соединение нормированных отсчетных точек, координаты которых по оси ординат соответствуют указанным уровням, а по оси абсцисс — логарифму относительной расстройки по частоте, дает ограничительную линию для внеполосного спектра с одного края излучения. Ограничительная линия для внеполосного спектра с другого края спектра излучения проходит симметрично первой по отношению к средней частоте спектра (см. пример, приведенный в Приложении 3).

1.4. Измеренные значения контрольной ширины полосы частот и внеполосных излучений не должны более чем на 20% превышать нормируемые значения на тех же уровнях. Указанный допуск включает погрешность метода измерений, приведенного в разд. 2.

1.5. Требования к внеполосным излучениям радиопередатчиков ВЧ диапазона воздушных судов воздушной подвижной службы, работающих классами излучений H2BBN, H3EJN, J3EJN, J7BCF, JXX, приведены в табл. 2.

Требования к внеполосным излучениям радиопередатчиков

Полоса частот	Ослабление спектральных составляющих относительно пиковой мощности огибающей, дБ, не менее
От f_{\text{пр}} \pm 1,5\text{кГц} до f_{\text{пр}} \pm 4,5\text{кГц}	30
От f_{\text{пр}} \pm 4,5\text{кГц} до f_{\text{пр}} \pm 7,5\text{кГц}	38
От f_{\text{пр}} \pm 7,5\text{кГц} и более	43

Полоса частот	Порядок комбинационных составляющих двухтонового сигнала, попадающих в данные полосы частот излучений классов J3EJN, H3EJN (H2BBN)	Уровень внеполосных составляющих на любой дискретной частоте, дБ, относительно
		пиковой мощности огибающей	одной из основных составляющих спектра модулирующего двухтонового сигнала
От f_{\text{пр}} \pm 1,5\text{кГц} до f_{\text{пр}} \pm 4,5\text{кГц}	3	31	25
От f_{\text{пр}} \pm 4,5\text{кГц} до f_{\text{пр}} \pm 7,5\text{кГц}	5 и 7	38	32
От f_{\text{пр}} \pm 7,5\text{кГц} до f_{\text{пр}} \pm 10,0\text{кГц}	9	43 <*>	37 <*>

---

Количество каналов ТЧ N_{\text{с}}	Эффективное значение девиации частоты, создаваемое измерительным уровнем одного канала ТЧ \Delta f_{\text{к}} , МГц	Средняя мощность многоканального сообщения (P_{\text{загр}}) , дБм	Средняя мощность одного канала ТС \lambda(P_{\text{к}.\text{ср}}) , дБм
12 \leq N_{\text{с}}<60	0,1 <*>	2,6 + 2lgN_{\text{с}}	-
60 \leq N_{\text{с}} \leq 240	0,2 <*>	\sim (\text{минус }1,5 + 5,5lgN_{\text{с}})	-
240<N_{\text{с}} \leq 1020	0,2	P_{\text{к}.\text{ср}} + 10lgN_{\text{с}}	Минус 13
N_{\text{с}}>1020	0,14	P_{\text{к}.\text{ср}} + 10lgN_{\text{с}}	Минус 13

---

<*> Указано максимальное значение; для конкретных систем может быть применено меньшее значение.

Примечание. Для аппаратуры ТРРС («Горизонт-М», ДТР-12, ТР-120) значения \Delta f_{\text{к}} указаны в ТУ.

2. МЕТОДЫ ИЗМЕРЕНИЙ И КОНТРОЛЯ ШИРИНЫ ПОЛОСЫ ЧАСТОТ И ВНЕПОЛОСНЫХ ИЗЛУЧЕНИЙ

2.1. Общие требования к измерениям и контролю

2.1.1. На результаты измерений не должны оказывать влияние излучения источников радиопомех (высоковольтных линий электропередачи, других радиоэлектронных средств и т.п.).

2.1.2. При контроле радиопередатчиков с перекрытием диапазона частот более 1,1 измерения проводят на трех частотах диапазона (в начале, середине и в конце диапазона).

При коэффициенте перекрытия менее 1,1 измерения проводят на одной частоте, близкой к середине диапазона.

2.1.5. Для радиопередатчиков, работающих классами излучений R3EGN, R3EJN, J3EJN, H3EJN, R7BCF, J7BCF, допускается проводить контроль выполнения требований настоящего стандарта только для излучения класса J3EJN.

Для радиопередатчиков, использующих классы излучений B8EJN и B9WWX, проводится контроль только для излучения B8EJN.

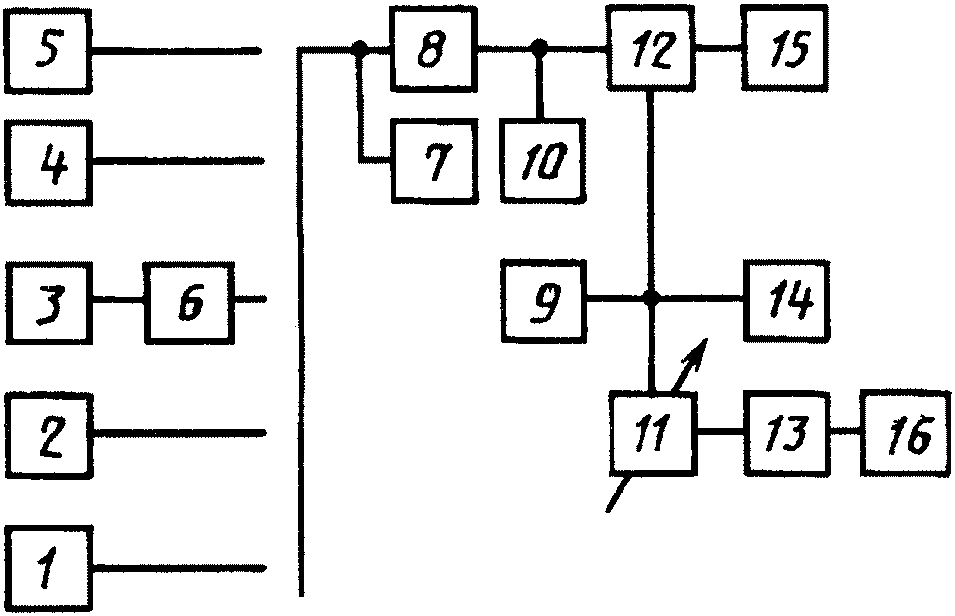

2.1.6. Контрольную ширину полосы частот и внеполосные излучения радиопередатчиков измеряют по структурной схеме, приведенной на черт. 1 (в обобщенном виде).

фильтр; 7 — квадратичный вольтметр; 8 — радиопередатчик; 9 — модулометр; 10 — измеритель мощности; 11 — аттенюатор;

Черт. 1

При измерениях используют ту часть схемы, которая соответствует методике измерений данного класса излучения.

2.1.7. Для радиопередатчиков, работающих классами излучений F9B, F9E, F9D, контроль проводят по структурной схеме черт. 1 с дополнением со стороны переключателя генератором псевдослучайной последовательности с генератором тактовых сигналов. После аттенюатора к схеме подключают селективный микровольтметр.

2.2. Испытательные сигналы для проведения измерений и контроля радиопередатчиков

2.2.1. При контроле радиопередатчиков, работающих классами излучений A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, F1D, F1E, F2B, F7E, F7B, F8B, G1B, G1E, G1F, G1W, G2D, G7D, G7E, G7F, G7W, измерения проводят при модуляции радиопередатчика испытательным сигналом типа «прямоугольные телеграфные точки».

При контроле радиопередатчиков, работающих классами излучений A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, G1BCN, F1D, F1E, F2B, F7E, F7B, F8B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W, измерения проводят при максимальной скорости манипуляции, оговоренной в ТУ на испытуемый радиопередатчик.

При контроле радиопередатчиков морской подвижной службы, работающих классом излучения G1BCN в режиме узкополосной относительной фазовой телеграфии (УОФТ), измерения проводят при скорости телеграфирования B = 0,88B_{max} .

При контроле радиопередатчиков, работающих классами излучений F1BCN, F1D, F1E, F2B, измерения проводят при максимальных штатных значениях девиации частоты на максимальной скорости манипуляции и при наиболее часто применяемых сочетаниях девиации и скорости манипуляции.

2.2.2. При контроле радиопередатчиков, работающих классами излучений F7BDX, F7D, F7E, F8B (G7D, G7E, G7F, G7W), испытательный сигнал формируется путем манипуляции обоих каналов радиопередатчика «телеграфными точками», скорость и синхронизация которых выбраны таким образом, чтобы мгновенная частота (фаза) радиопередатчика последовательно принимала все четыре значения в течение равных промежутков времени (черт. 2).

работающих классом излучения F7BDX

и втором каналах; U — манипулирующее напряжение

Черт. 2

При контроле радиопередатчиков, работающих классом излучения F7BDX, измерения проводят при максимальном разносе частот и максимальной скорости манипуляции (по одному из каналов).

Примечание. Если при измерениях с использованием указанных манипулирующих сигналов радиопередатчик соответствует требованиям настоящего стандарта (разд. 2) в части синхронного режима работы каналов, следует считать, что радиопередатчик будет соответствовать требованиям и в части асинхронного режима работы каналов.

2.2.3. При контроле радиопередатчиков, работающих классом излучения F1C или F3C, испытательный сигнал представляет собой синусоидальный сигнал с частотой 1,9 кГц, модулированный по амплитуде с коэффициентом модуляции, равным 90%, частотой 1,1 кГц. Ширину полосы частот измеряют при девиации частоты на выходе радиопередатчика, равной 1500 Гц.

2.2.4. При контроле радиопередатчиков, работающих классом излучения A3C или R3C, испытательный сигнал представляет собой синусоидальный сигнал с частотой 1,9 кГц, модулированный по частоте синусоидальным сигналом с частотой 550 Гц и девиацией 400 Гц (имитация передачи черно-белых штриховых изображений). Коэффициент глубины модуляции на выходе радиопередатчика устанавливают равным 90%.

2.2.5. При контроле радиопередатчиков, работающих классом излучения F3EGN, испытательный сигнал представляет собой синусоидальный сигнал с частотой, равной максимальной модулирующей частоте с коэффициентом нелинейных искажений, не превышающим 1%. Измерения проводят при максимальной девиации частоты. Девиацию устанавливают с точностью не хуже 5%.

Примечание. Нормы на контрольную ширину полосы частот излучений вещательных радиопередатчиков с широкополосным линейным трактом модуляции выполняются, если не превышается установленное максимальное значение девиации частоты при соблюдении норм на нелинейные искажения и фон радиопередатчиков.

2.2.6. При контроле радиопередатчиков, работающих классами излучений A3EJN, A3EGN, H3EJN, J3EJN, R3EJN, R3EGN, R7BCF, J7BCF, F3EJN, B8EJN, B9WWX, измерения проводят на шумовых испытательных сигналах, сформированных с помощью фильтров.

При контроле радиопередатчиков, работающих классом излучения A3EGN или R3EGN, используют фильтр, формирующий вещательный сигнал (п. 4.2 Приложения 4).

При контроле радиопередатчиков, работающих классами излучений R7BCF, J7BCF, B9WWX, а также радиопередатчиков подвижной службы, работающих классами излучений A3EJN, R3EJN, H3EJN, J3EJN, F3EJN, в качестве формирующего фильтра применяют любой фильтр, имеющий полосу пропускания телефонного канала, используемого в данной службе.

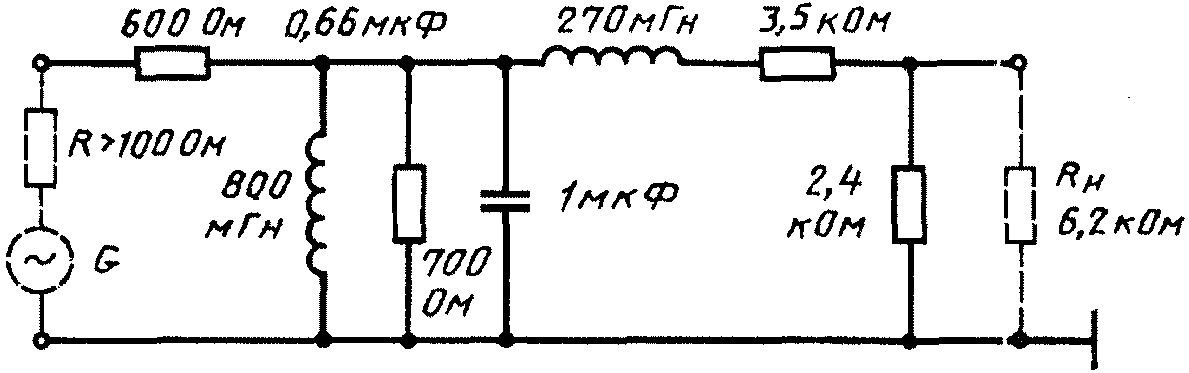

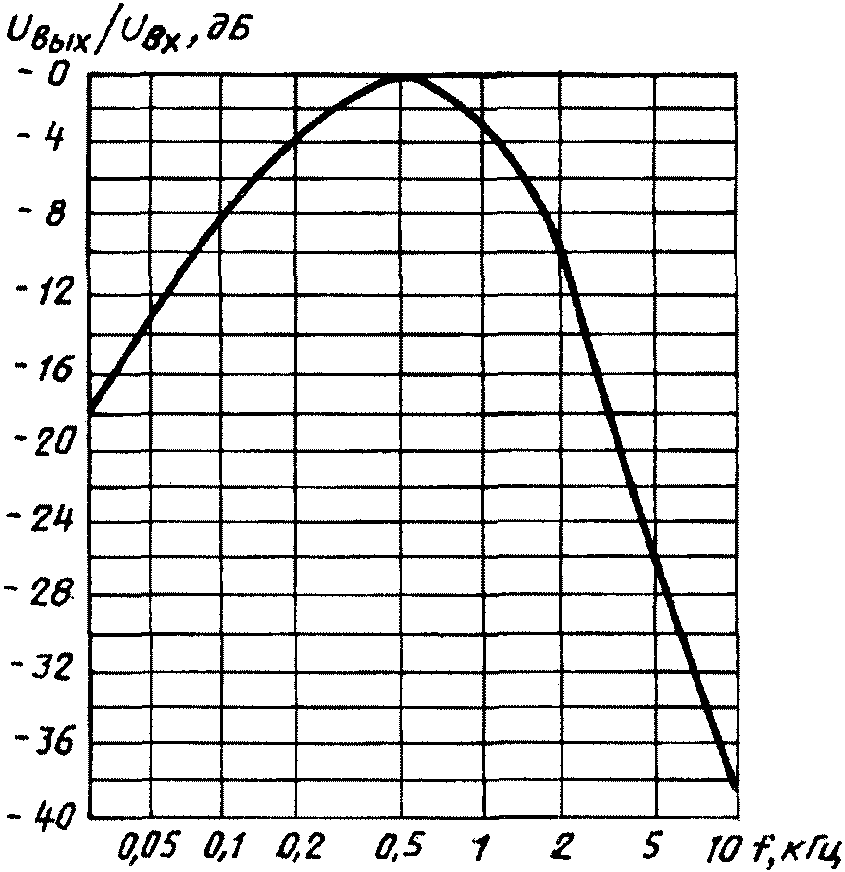

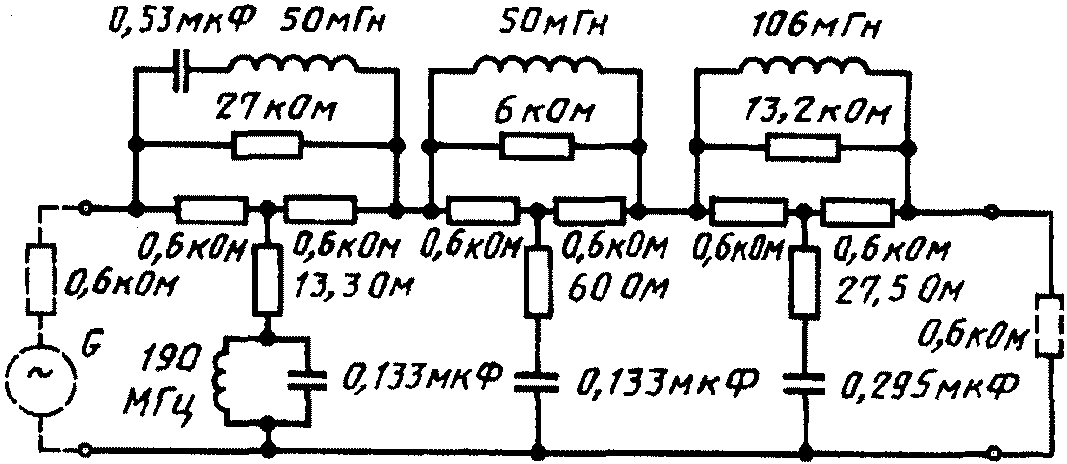

Во всех остальных случаях в качестве формирующего фильтра используют фильтр, формирующий речевой сигнал (п. 4.1 Приложения 4). Для передатчиков, работающих классами излучений B8EJN, B9WWX, шумовой испытательный сигнал подается через формирующие фильтры в каждый из каналов.

2.2.7. При контроле радиопередатчиков, работающих классом излучения F8EJF, в качестве испытательного сигнала используется шумовой сигнал от передатчика измерителя переходных помех (ИПП).

При контроле радиопередатчиков, работающих классом излучения D7W, в качестве испытательного сигнала используют сигнал от генератора псевдослучайной последовательности (ПСП) импульсов.

2.2.8. При контроле радиопередатчиков, работающих классами излучений F3F, F8WWN, в качестве испытательного сигнала используют сигнал от генератора испытательных телевизионных сигналов.

2.2.9. При контроле радиопередатчиков, работающих классами излучений M7E, PONAN или K1B, Q1B, измерения проводят в режиме модуляции радиопередатчика некодированными импульсами, длительность которых должна быть наименьшей из предусмотренных в ТУ на испытуемый радиопередатчик. В случае невозможности работы радиопередатчика в режиме только коротких импульсов допускается производить измерения в рабочем или испытательном режиме модуляции.

2.3. Установка уровней испытательных сигналов

2.3.1. Уровни испытательных сигналов при контроле радиопередатчиков, работающих классами излучений A1AAN, A1BBN, A2AAN, A3C, H2BBN, J2BBN, F1BCN, F1C, F1D, F1E, F2B, F3C, F7E, F7B, F8B, G1B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W, задаются уровнем немодулированной (неманипулированной) несущей, а для излучения класса R3C — уровнем поднесущей.

2.3.2. Уровни шумовых испытательных сигналов при контроле радиопередатчиков, работающих классами излучений A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, устанавливают следующим образом.

На вход радиопередатчика от низкочастотного генератора подают синусоидальный сигнал с частотой 600 Гц при использовании фильтра, формирующего речевой сигнал, 1000 Гц при использовании фильтра, имеющего полосу пропускания телефонного канала, или 300 Гц при использовании фильтра, формирующего вещательный сигнал.

Уровень входного синусоидального сигнала устанавливают таким образом, чтобы обеспечивалась 100%-ная модуляция радиопередатчика, работающего классом излучения A3EJN или A3EGN, номинальная пиковая мощность радиопередатчиков, работающих классами излучений R3EGN, R3EJN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, или номинальная девиация частоты радиопередатчика, работающего классом излучения F3EJN.

Фиксируют среднеквадратичное напряжение этого сигнала U_{sin} . Затем на вход радиопередатчиков, работающих классами излучений A3EJN, A3EGN, R3EGN, R3EJN, H3EJN, J3EJN, R7BCF, J7BCF, B8EJN, B9WWX, через тот же формирующий фильтр подают шумовой сигнал, уровень которого устанавливают таким образом, чтобы эффективное напряжение шума (U_{\text{ш}}) , измеряемое тем же вольтметром, было равно SU_{sin} .

Если невозможно обеспечить коэффициент модуляции, равный 100% (при излучении класса A3EJN или A3EGN), допускается устанавливать среднеквадратичное значение напряжения шумового сигнала по соотношению U_{\text{ш}} = 2SU_{s}\prime_{in} .

Значение коэффициента S для различных случаев указано в табл. 5.

Таблица 5

Класс излучения	Дополнительная характеристика	S
A3EGN, A3EJN	Радиовещание и телефония	0,35
	Радиопередатчики воздушных судов воздушной подвижной службы	0,47
H3EJN, R3EJN, R3EGN, J3EJN, J7BGF, F3EJN, R7BCF	Радиовещание и телефония, включая радиопередатчики подвижной службы, многоканальная тональная телеграфия	0,47
B8EJN	Телефония 2 канала	0,33
	Телефония 4 канала	0,23

Необходимый уровень шумового сигнала при измерениях классов излучений R3EJN, R3EGN, J3EJN, B8EJN, J7BCF может устанавливаться с помощью измерителя выходной мощности радиопередатчика таким образом, чтобы при подаче шумового сигнала средняя выходная мощность радиопередатчика составляла 0,25 от его номинальной пиковой мощности.

При контроле радиопередатчиков, которые работают только с определенными типами электроакустических преобразователей (микрофон, ларингофон и т.д.) и имеют ограничители динамического диапазона входного сигнала, уровень шумового сигнала (U_{\text{ш}}) на входе радиопередатчика устанавливают равным SU_{sin\text{ном}} .

При контроле радиопередатчиков, у которых нормируется среднеквадратичное значение входного напряжения, среднеквадратичное напряжение шумового сигнала должно устанавливаться равным этому значению.

2.3.3. При контроле радиопередатчиков, работающих классом излучения F8EJF, уровень шумового испытательного сигнала, подаваемого на вход оконечного оборудования телефонного ствола, P_{\text{ш}.\text{исп}} вычисляют по формуле

P_{\text{ш}.\text{исп}} = P_{\text{к}.\text{вх}} + P_{\text{загр}} ,

где P_{\text{к}.\text{вх}} — номинальный уровень одного канала ТЧ на входе оконечного оборудования телефонного ствола радиорелейной линии (РРЛ);

P_{\text{загр}} — средняя мощность многоканального сообщения, определяемая по табл. 4.

2.3.4. При контроле радиопередатчиков, работающих классом излучения F8WWN, уровень испытательного сигнала (размах сигнала яркости, подаваемого на вход оконечного оборудования телевизионного ствола РРЛ) должен быть равен 1 В.

При контроле радиопередатчиков, работающих классом излучения D7W, параметры испытательного сигнала устанавливают в соответствии с ГОСТ 26886.

2.4. Измерения контрольной ширины полосы частот и внеполосных излучений

2.4.1. Контрольную ширину полосы частот и внеполосные излучения радиопередатчиков измеряют в соответствии со структурной схемой, приведенной на черт. 1.

При необходимости измерения можно проводить при связи анализатора спектра с радиопередатчиком «по полю». При этом следует использовать антенны, соответствующие требованиям измерений по широкополосности.

При необходимости измерительную аппаратуру помещают в экранированную камеру.

2.4.2. Измерительная аппаратура в соответствии со структурной схемой, приведенной на черт. 1, должна соответствовать требованиям, изложенным в Приложении 4.

2.4.3. Параметры анализатора спектра устанавливают исходя из следующих критериев.

При использовании шумовых испытательных сигналов \Delta f должна быть не больше 0,05B_{\text{к}} .

Полосу обзора анализатора спектра (П) (а при использовании анализатора спектра, подключаемого к тракту усилителя промежуточной частоты — УПЧ приемника, и ширину полосы пропускания приемника) устанавливают в 1,5 — 2 раза шире значений ширины полосы частот, рассчитанных по данным табл. 1.

Постоянную времени последетекторного фильтра и время анализа анализатора спектра выбирают в зависимости от класса излучения радиопередатчика следующим образом:

при измерении излучений классов A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1DCN, F3EGN, F1C, F3C, F7BDX, F2B, F1E, F1D, F7D, F7E, F8B, F9B, G1D, G1E, G1F, G1W, G7D, G7E, G7F, G2B, G2D постоянная времени должна быть минимальной из устанавливаемых в анализаторе спектра; время анализа (T) должно соответствовать условию

T> \frac{\text{П}}{\Delta f^{2}} ,

при этом могут использоваться анализаторы спектра с линейным или логарифмическим детектором;

при измерении излучений классов A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, F8EJF и D7W могут использоваться анализаторы спектра с линейным, квадратичным и логарифмическим детекторами, при этом постоянная времени (T_{f}) должна соответствовать условию

Время анализа выбирают исходя из следующих условий:

если наклон огибающей спектра (Q) в точке измерения составляет менее 30 дБ/октава, то время анализа прибором, имеющим линейный, квадратичный и логарифмический детекторы, вычисляют по формулам:

Если наклон огибающей спектра (Q) в точке измерения превышает 30 дБ/октава, то время анализа вычисляют по формулам:

(2)

Если при вычислении по формулам (1) и (2) время анализа окажется больше максимального времени развертки анализатора спектра, то измерения необходимо проводить с использованием ручной развертки.

Оценку величины Q осуществляют перед точными измерениями ширины контрольной полосы частот излучения следующим образом.

Примечание. Допускается оценивать величину Q по разности уровней Q' между полосами B_{\text{к}} и 1,5B_{\text{к}} . Тогда величину Q вычисляют по формуле

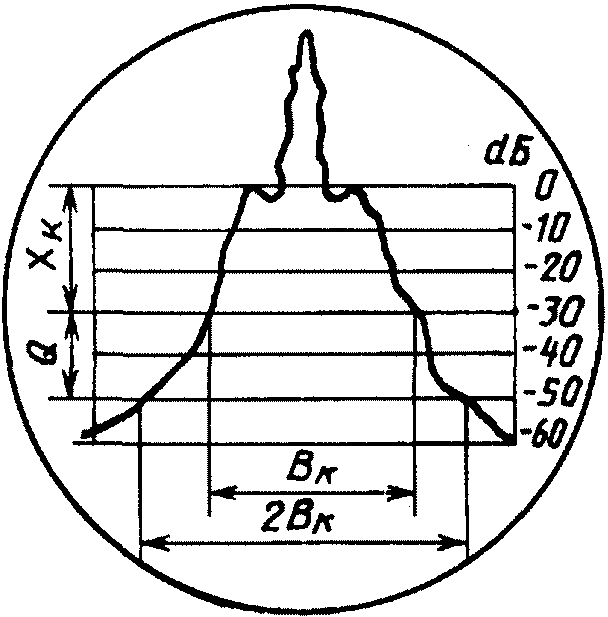

Оценка величины наклона огибающей спектра

При измерениях излучений классов PONAN, K1B, Q1B постоянная времени последетекторного фильтра должна быть минимальной из устанавливаемых на анализаторе спектра.

2.4.4. Нулевой уровень, относительно которого отсчитывают измерительный уровень X дБ, на анализаторе спектра устанавливается следующим образом:

при измерениях излучений классов A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, F3EGN, F1C, F3C, F7BDX, F1D, F1E, F2B, F7E, F7B, F8B, G1B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W — по уровню смодулированной (неманипулированной) несущей;

при измерениях излучений классов A3C, R3C — по уровню немодулированной поднесущей;

при измерениях излучений классов PONAN, K1B, Q1B — по уровню максимальной составляющей спектра испытуемого сигнала;

при измерениях излучений классов A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, F8EJF, F8WWN, D7W — по максимальному уровню огибающей спектра в пределах боковой полосы частот; уровень несущей или ее остаток не учитывается.

Примечание. Если при измерениях излучения класса A3EGN максимальный уровень спектральной плотности мощности в пределах боковой полосы частот маскируется несущей, спектр на экране анализатора устанавливают таким образом, чтобы на уровне минус 10 дБ ширина полосы частот излучения была равна 4 кГц.

Амплитуду соответствующей спектральной составляющей на экране анализатора спектра устанавливают на отметку «0 дБ» или в качестве отметки нулевого уровня принимают любую фиксированную горизонтальную линию в верхней трети экрана (индикатора) анализатора спектра.

Установку нулевого уровня и собственно измерения контрольной ширины полосы частот и внеполосных излучений должны осуществлять при одних и тех же параметрах анализатора спектра: полосы пропускания узкополосного тракта, времени развертки и постоянной времени последетекторного фильтра.

2.4.5. После установки нулевого уровня осуществляют измерения контрольной ширины полосы частот и внеполосных излучений.

В случае использования анализатора спектра с логарифмическим детектором отсчет контрольной ширины полосы частот и внеполосных излучений осуществляют непосредственно по шкале анализатора спектра на соответствующих уровнях по частотному интервалу между крайними спектральными составляющими, превышающими этот уровень (черт. 4). Такой отсчет допускается, если погрешность данного анализатора спектра по логарифмической шкале не превышает 2 дБ. В противном случае отсчет проводится при использовании линейного детектора.

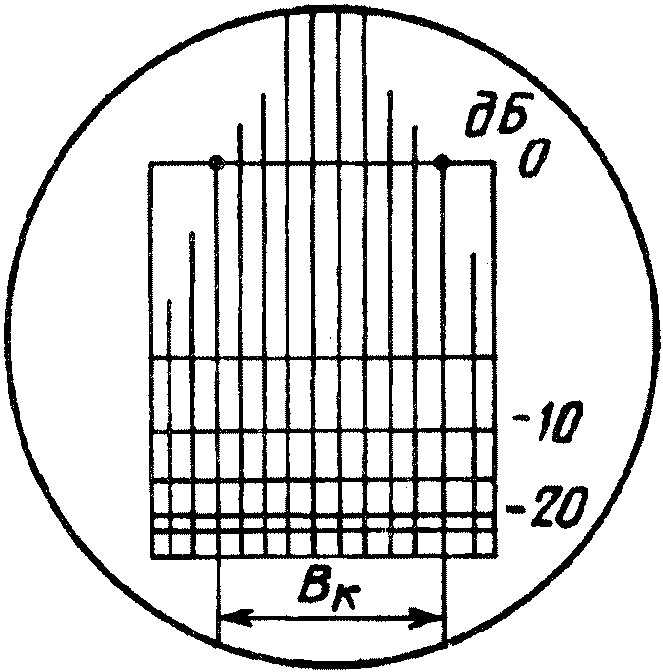

Отсчет контрольной ширины полосы частот и внеполосных излучений на анализаторе спектра с логарифмическим детектором

Анализатор спектра с линейным детектором производится при затухании отсчетных аттенюаторов анализатора спектра (в тракте ВЧ и ПЧ), превышающем значение уровня X дБ. После подачи на радиопередатчик модулирующего сигнала, не меняя полосы пропускания узкополосного тракта анализатора спектра и полосы обзора, затухание отсчетных аттенюаторов уменьшают на величину X дБ и с помощью частотомера отсчитывают измеряемую ширину полосы частот на отметке нулевого уровня (черт. 5) между спектральными составляющими справа и слева от средней части спектра.

на уровне X дБ ( B_{\text{к}} , B_{x} ) на анализаторе спектра с линейным или квадратичным детектором

Если при этом измеряемая ширина полосы частот радиоизлучения выходит за пределы шкалы анализатора спектра, что приводит к необходимости увеличения полосы обзора, то после измерения полосы обзора необходимо повторить калибровку анализатора спектра по уровню немодулированной несущей. После этого повторяют описанные выше операции.

2.5. Методика измерения и контроля внеполосных излучений радиопередатчиков ВЧ диапазона воздушных судов воздушной подвижной службы, работающих классами излучений H2BBN, H3EJN, J3EJN, J7BCF, JXX

2.5.1. Уровень любой компоненты спектральной плотности мощности внеполосного излучения, подводимого к антенне или ее эквиваленту, при модуляции радиопередатчика шумовым испытательным сигналом, обеспечивающим номинальную пиковую мощность, не должен превышать величин, указанных в табл. 2.

2.5.2. Измерение и контроль внеполосных излучений радиопередатчиков проводят только в классе излучений J3EJN по структурной схеме, приведенной на черт. 6.

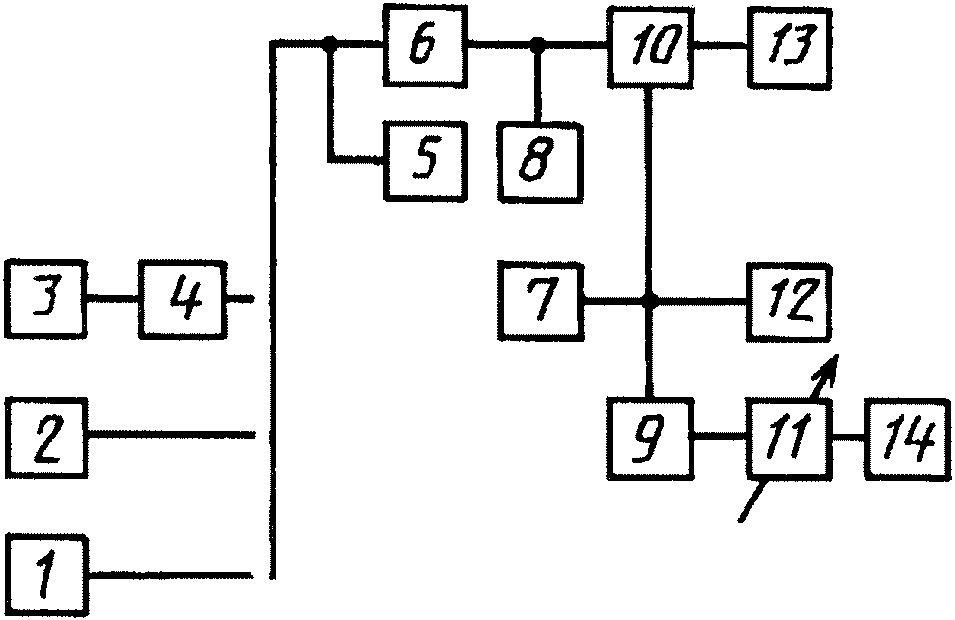

1, 2 — генераторы сигналов низкочастотные; 3 — генератор шума; 4 — формирующий фильтр; 5 — квадратичный вольтметр;

мощности; 9 — аттенюатор; 10 — элемент связи (направленный ответвитель); 11 — анализатор спектра; 12 — девиометр; 13 — эквивалент антенны; 14 — частотомер

2.5.3. На вход радиопередатчика от низкочастотных генераторов подают два синусоидальных сигнала с частотами 1100 и 1500 Гц одинакового уровня U_{s} , обеспечивающего номинальную пиковую мощность, подводимую к антенне.

На анализаторе спектра обе компоненты модуляции точной регулировкой их низкочастотного уровня поддерживают равными и устанавливают на уровне минус 6 дБ усилением анализатора спектра. В этом случае уровень 0 дБ соответствует пиковой мощности излучения радиопередатчика в классе излучения J3EJN.

3.5.4. Отключают оба низкочастотных генератора и на вход радиопередатчика подключают генератор шума через формирующий фильтр речевого сигнала. Уровень сигнала от генератора шума на входе радиопередатчика устанавливают равным 0,47U_{s} по среднеквадратичному вольтметру. Ширину полосы частот, занимаемую внеполосными излучениями, измеряют на уровнях минус 30, 38 и 43 дБ относительно установленного в п. 2.5.3 нулевого уровня. Ширина полосы частот не должна превышать величин, указанных в табл. 2.

2.6. Методика измерений и контроля внеполосных излучений радиопередатчиков морской подвижной службы, работающих классами излучений R3EJN, H3EJN, H2BBN, J3EJN

2.6.1. Уровень любой дискретной спектральной составляющей выходного сигнала радиопередатчика в пределах внеполосного спектра при модуляции радиопередатчика двухтоновым испытательным сигналом, обеспечивающим его модуляцию до номинальной пиковой мощности огибающей, не должен превышать величин, указанных в табл. 3.

2.6.2. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме J3EJN, осуществляют по схеме, приведенной на черт. 7.

3 — радиопередатчик; 4 — измеритель средней или пиковой мощности; 5 — эквивалент антенны; 6 — делитель; 7 — анализатор спектра

Измерительную аппаратуру выбирают в соответствии с Приложением 3.

Примечание. Пиковую мощность огибающей выходного сигнала радиопередатчика допускается измерять по методике, изложенной в ГОСТ 22579.

Затем, не отключая сигнал от первого низкочастотного генератора, на радиопередатчик подают сигнал от второго низкочастотного генератора с частотой 2550 Гц, уровень которого устанавливают таким образом, чтобы на входе радиопередатчика обеспечивалась мощность

2.6.4. Полосу обзора анализатора спектра устанавливают не менее 20 кГц, полосу пропускания анализирующего фильтра — 50 — 150 Гц. Скорость анализа устанавливают в соответствии с требованиями п. 2.4.3.

2.6.5. Спектральные составляющие модулирующего сигнала устанавливают по горизонтали в центре шкалы анализатора спектра.

В случае равенства уровней спектральных составляющих модулирующего сигнала их путем регулировки коэффициента передачи анализатора спектра устанавливают на отметку «0 дБ» или на другую заменяющую ее отметку, расположенную в верхней трети шкалы анализатора спектра. Если уровни спектральных составляющих модулирующего сигнала не равны, то путем небольшого изменения уровней модулирующих сигналов добиваются их равенства, следя, чтобы не нарушались соотношения формулы (4), а затем выровненные уровни спектральных составляющих модулирующего сигнала устанавливают на отметку «0 дБ» или заменяющую ее отметку шкалы анализатора спектра.

2.6.6. Уровни комбинационных составляющих 3 — 9-го порядка или любых других составляющих, попадающих в полосы частот, указанные в табл. 3, при использовании анализатора спектра с логарифмической шкалой измеряют непосредственно по шкале анализатора спектра, а при использовании анализатора спектра с линейной шкалой — с помощью аттенюатора анализатора спектра согласно его описанию. Измеренные уровни должны быть ослаблены по отношению к уровню спектральных составляющих модулирующего сигнала не менее, чем указано в табл. 3.

По измеренным величинам ослабления спектральных составляющих, лежащих в полосах частот f_{\text{пр}} + 7,5\text{кГц} , вычисляют их мощности. Мощность каждой из этих составляющих в соответствии с табл. 3 не должна превышать 50 мВт.

2.6.7. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме H3EJN, проводят по схеме черт. 7, из которой исключаются элементы, обведенные пунктиром.

Уровень несущей радиопередатчика устанавливают таким образом, чтобы на его выходе обеспечивалась мощность в соответствии с формулой (3). Затем на радиопередатчик подают сигнал от низкочастотного генератора с частотой 2000 Гц, уровень которого устанавливают таким образом, чтобы на выходе радиопередатчика обеспечивалась мощность в соответствии с формулой (4).

После этого измеряют уровни составляющих пп. 2.6.4 - 2.6.6.

2.6.8. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме H2BBN, проводят при установке радиопередатчика в режим постоянного «нажатия» по методике, изложенной в п. 2.6.7.

2.6.9. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме R3EJN, проводят при установке данного радиопередатчика в один из режимов J3EJN или H3EJN. Измерения осуществляют по методике, изложенной в пп. 2.6.2 - 2.6.4 или 2.6.7 соответственно.

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В НАСТОЯЩЕМ СТАНДАРТЕ, И ИХ ПОЯСНЕНИЯ

Термин	Пояснение
Класс излучения	По ГОСТ 24375
Необходимая ширина полосы радиочастот	По ГОСТ 23611
Внеполосное радиоизлучение	По ГОСТ 23611
Полоса частот радиоизлучения на уровне минус X дБ	По ГОСТ 23611
Контрольная ширина полосы частот излучения	По ГОСТ 24375
Время установления телеграфного сигнала (импульса)	Время, в течение которого ток телеграфного сигнала (импульса) изменяется от 0,1 до 0,9 (или наоборот) величины, достигаемой в установившемся режиме; в случае асимметричного сигнала время установления в начале и в конце сигнала может быть различным
Относительное время установления телеграфного сигнала (импульса)	Отношение времени установления к длительности импульса на уровне половины его амплитуды
Пиковая мощность радиопередатчика	По ГОСТ 24375
Средняя мощность радиопередатчика	По ГОСТ 24375
Присвоенная полоса радиочастот	По ГОСТ 24375
Ограничительная линия внеполосного излучения	Линия на плоскости координат уровень — частота, которая устанавливается для каждого класса излучения и является верхней границей максимально допустимых значений уровней составляющих внеполосного спектра излучения, выраженных в децибелах относительно заданного исходного уровня 0 дБ

Справочное

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ВЕЛИЧИН, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ

B	-	скорость телеграфирования, Бод;
B_{\text{в}}	-	полоса пропускания Гауссовского формирующего фильтра на уровне минус 3 дБ;
B_{\text{н}}	-	необходимая ширина полосы частот, Гц;
B_{\text{к}}	-	контрольная ширина полосы частот, Гц;
B_{x}	-	полоса частот радиоизлучения на уровне X дБ, Гц;
C	-	частота поднесущей, Гц;
D	-	пиковая девиация частоты (половина разности между максимальной и минимальной величинами мгновенной частоты), Гц;
D_{\text{разм}}\text{ТВ}	-	размах девиации частоты, создаваемый видеосигналом, Гц;
\Delta F	-	разнос поднесущих по частоте, Гц;
F_{\text{о}}	-	полоса обзора анализатора спектра, Гц;
F_{\text{кор}}	-	частота корреляторного сигнала, равная частотному разносу между элементарными сигналами составного сигнала, Гц;
\delta_{f}	-	длительность заднего фронта, с;
f_{\text{сч}}	-	частота частотомера, Гц;
f_{ps}	-	частота пилот-сигнала, Гц;
f_{\text{пр}}	-	присвоенная радиочастота, Гц;
\Delta f	-	ширина статической полосы пропускания узкополосного тракта анализатора спектра на уровне минус 3 дБ, Гц;
F_{\text{с}}	-	частота следования импульсов, Гц;
f	-	несущая частота, МГц;
K	-	числовой коэффициент, зависящий от допустимого искажения сигнала;
M_{1}	-	минимальная частота модуляции, Гц;
M_{2}	-	максимальная частота модуляции (верхняя поднесущая звука), Гц;
M_{max}	-	максимальная частота синусоидального сигнала, модулирующего вершину импульса класса излучения K1B, Гц;
m	-	индекс частотной модуляции;
N	-	максимально возможное число белых и черных элементарных посылок в секунду при передаче факсимиле;
N_{f}	-	число поднесущих частот;
n	-	число частотно-разнесенных сигналов в составном сигнале;
N_{\text{с}}	-	число каналов ТЧ группового тракта системы радиосвязи, в которой используется аппаратура с частотным разделением каналов (ЧРК);
\delta_{\text{о}}	-	погрешность измерения в соответствии с техническим описанием;
\delta_{r}	-	длительность переднего фронта, с;
Q	-	наклон огибающей спектра в его внеполосной части, дБ/октава;
S	-	позиционность квадратурной амплитудной модуляции (S-KAM);
T	-	время анализа (длительность прямого хода развертки), с;
T_{f}	-	постоянная времени последетекторного фильтра, с;
t	-	длительность импульса, с;
t_{\text{сч}}	-	время считывания частотомером, с;
P_{\text{к}.\text{вх}}	-	номинальный уровень одного канала ТЧ на входе оконечного оборудования телефонного ствола радиорелейной линии (РРЛ);
P_{\text{загр}}	-	средняя мощность многоканального сообщения, определяемая по табл. 4, Вт;
U	-	динамический диапазон логарифмического усилителя анализатора спектра, дБ;
U_{sin}	-	эффективное значение уровня сигнала, обеспечивающее коэффициент модуляции, равный 100%;
U_{s}\prime_{in}	-	эффективное значение уровня сигнала, обеспечивающее коэффициент модуляции, равный 50%;
U_{sin\text{ном}}	-	среднеквадратичное значение номинального напряжения, создаваемого электроакустическим преобразователем, указанное в ТУ на этот преобразователь, В;
X	-	значение относительного уровня, дБ;
\alpha	-	относительное время установления телеграфного сигнала (импульса).

Приложение 3 Справочное

1. Исходные данные для расчета

Класс излучения — A3EGN.

2. Координаты точек ограничительной линии

X_{\text{к}} = - 30\text{дБ} ; 1,2B_{\text{н}} .

X = -40 дБ; 1,35B_{\text{н}} .

X = -45 дБ; 1,4B_{\text{н}} .

X = -50 дБ; 1,9B_{\text{н}} .

X = -60 дБ; 3,3B_{\text{н}} .

График ограничительной линии, построенный по координатам указанных выше точек, представлен на черт. 8.

Пример сравнения измеренных и нормируемых значений для излучения класса A3E (радиовещание)

3. Сравнение результатов измерений с нормируемыми величинами

Измеренные значения (в данном примере — условные) ширины полосы частот на уровнях, указанных в п. 2, отнесенные к необходимой ширине полосы частот, отмечены на черт. 8 знаками " \cdot " .

По результатам сравнения измеренных значений (условных) с нормируемыми величинами, приведенными на черт. 8, следует сделать вывод, что ширина контрольной полосы частот и внеполосные спектры излучений данного (условного) передатчика вплоть до уровня минус 45 дБ соответствуют нормам, а внеполосные спектры излучений ниже уровня минус 45 дБ — не соответствуют нормам.

К СРЕДСТВАМ ИЗМЕРЕНИЙ И КОНТРОЛЯ И РЕКОМЕНДУЕМЫЕ К ПРИМЕНЕНИЮ РАДИОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

1. Анализаторы спектра

1.1. Диапазон частот анализатора спектра должен перекрывать рабочий диапазон частот испытуемого радиопередатчика.

Допускается производить измерения по участкам диапазона анализаторами спектра различных типов.

1.2. Полоса обзора анализатора спектра должна обеспечивать измерение огибающей спектра сигнала в полосе частот, соответствующей минимальному контрольному уровню.

Примечание. При отсутствии анализатора спектра с требуемой полосой обзора допускается измерение огибающей контролируемого спектра по участкам.

1.3 Полоса пропускания анализатора спектра на уровне минус 3 дБ должна быть:

при использовании периодических испытательных сигналов — в три раза меньше частоты манипуляции;

для импульсных излучений — 0,1/t;

для шумовых испытательных сигналов — 0,05B_{\text{к}} .

В этом случае анализатор спектра должен иметь последетекторную усредняющую цепочку с постоянной времени t\prime \geq 16/\Delta f .

1.4. Динамический диапазон анализатора спектра должен обеспечивать измерение максимального контрольного уровня.

1.5. Неравномерность амплитудно-частотной характеристики анализатора спектра в установленной полосе частот не должна превышать 3 дБ.

1.6 Погрешность измерения уровней должна быть не более 2,0 дБ.

1.7 Анализаторы спектра представлены в табл. 6.

Таблица 6

Тип прибора	Диапазон частот	Полоса обзора	Полоса пропускания на уровне 3 дБ	Погрешность установки частоты	Погрешность измерения уровня	Динамический диапазон, дБ
С4-77	20 Гц — 600 кГц	50 Гц — 200 кГц	3 Гц — 3 кГц	\pm (10^{- 6}f + \Delta f + 6)\text{Гц}	0,8 дБ	70 — 90
С4-82	300 Гц — 1,5 ГГц	0 — 1,5 ГГц	3 Гц — 3 МГц	\pm 10^{- 7}f	2 дБ	70 — 80
СК4-83	10 Гц — 1 МГц	0 — 1 МГц	3,16 Гц — 31,6 кГц	\pm 10^{- 7}f + 0,1\text{Гц}	+/- (1,5 — 30)%	90
СК4-84	30 Гц — 110 МГц	0 — 110 МГц	3,16 Гц — 316 кГц	\pm 10^{- 7}f	+/- (0,5 — 1,5) дБ	85
СК4-85	100 Гц — 39,6 ГГц	0,500 Гц — 20 ГГц	10 - 3 \cdot 10^{6}\text{Гц}	\pm 10^{- 7}f	+/- 1 дБ	60 — 90

2. Генераторы шумовых сигналов

2.1. Неравномерность спектральной плотности мощности шума в полосе измерения от 50 до 2500 Гц должна быть не более 2 дБ.

2.2. Уровень мощности шума на выходе генератора должен обеспечивать нормальный режим модуляции. Допускается использовать генератор шума с меньшим уровнем мощности совместно с усилителем. Частотная характеристика усилителя должна иметь неравномерность не более 1 дБ (в полосе частот 0,9M_{1} - 1,2M_{2} , где M_{1} и M_{2} — нижняя и верхняя частоты модулирующих сигналов).

Усилитель должен иметь коэффициент нелинейных искажений не более 3% (при подаче на вход усилителя синусоидального сигнала последовательно на частотах 300, 600 и 1000 Гц).

2.3 Погрешность установки выходного уровня должна быть не более 6%.

3. Имитаторы телеграфных сигналов

3.1. Преобладание «телеграфных точек» не должно превышать 3%. Относительное время установления импульсов не должно превышать 2%. Должна обеспечиваться стандартная скорость манипуляции (от 47 до 4800 Бод) с относительной погрешностью не более 10. Имитатор должен иметь два канала с выходным напряжением сигнала, обеспечивающим работу радиопередатчика в штатном режиме.

4. Формирующий фильтр

4.1. Схема фильтра, формирующего спектр речевого сигнала, приведена на черт. 9, а его частотная характеристика — на черт. 10.

Черт. 9

спектр речевого сигнала

4.2. Схема фильтра, формирующего спектр вещательного сигнала, приведена на черт. 11, а его частотная характеристика — на черт. 12.

Схема фильтра, формирующего спектр вещательного сигнала

Частотная характеристика фильтра, формирующего спектр вещательного сигнала

4.3. Допускаются отклонения частотных характеристик фильтров от кривых, приведенных на черт. 10 и 12, в отдельных участках на величину до 2 дБ.

4.4 Формирующие фильтры должны быть метрологически аттестованы.

5. Аттенюаторы

5.1. Аттенюаторы во всей полосе контролируемых частот должны обеспечивать ослабление \beta\text{дБ} , значение которого определяется из условия P_{0} - P_{\text{н}.\text{п}} - |X| \geq \beta \geq P_{0} - P_{\text{в}.\text{п}} и иметь допустимую мощность рассеивания P_{\text{атт}} , соответствующую условию P_{\text{атт}} \geq P_{0} , где P_{0} — средняя мощность, подводимая к аттенюатору, дБмкВт, P_{\text{в}.\text{п}} , P_{\text{н}.\text{п}} — соответственно верхний и нижний пределы измерения средней мощности измерительного прибора, дБмкВт.

5.2. Коэффициент стоячей волны (КСВ) по напряжению входа (выхода) аттенюатора не должен превышать 1,4.

5.3 Погрешность установки затухания не должна быть более 1 дБ.

5.4. КСВ по напряжению каждого вспомогательного элемента высокочастотного тракта не должен превышать 1,5.

6. Рекомендуемые к применению радиоизмерительные приборы

6.1. Приборы для измерения мощности и их характеристики приведены в табл. 7.

Таблица 7

Приборы для измерения мощности

Тип прибора	Диапазон частот, ГГц	Пределы измерения мощности, Вт	Допустимая импульсная мощность, кВт	Коэффициент стоячей волны напряжения
М3-91	17,44 — 25,86	10^{- 7} - 10^{- 2}	-	1,4
М3-92	25,86 — 37,5	10^{- 7} - 10^{- 2}	-	1,4
М3-91/1	0 — 17,85	10^{- 4} - 1	-	1,15

6.2. Электронно-счетные частотомеры и их характеристики приведены в табл. 8.

Электронно-счетные частотомеры

Тип прибора	Диапазон измеряемых частот	Погрешность измерения частоты
		в режиме непрерывной генерации	в режиме импульсной модуляции
Ч3-58	10 Гц — 18 ГГц	2,5 \cdot 10^{- 7}	-
Ч3-61	8,15 — 37,5 ГГц	\delta_{0} + 1\text{сч}.\text{ед}.	\delta_{0} + \frac{150}{f} + 1\text{сч}.\text{ед}.
Ч3-63/1	0,1 Гц — 1500 МГц	5 \cdot 10^{- 7} + 1\text{сч}.\text{ед}.	-
Ч3-65	0,01 Гц — 500 МГц	\frac{1 \cdot 10^{- 9}}{f_{\text{сч}}}	\delta_{0} + \frac{150}{f} + 1\text{сч}.\text{ед}. , где \delta_{0} - 5 \cdot 10^{- 7}
Ч3-71	10 Гц — 37,5 ГГц	\pm (\delta_{0} + \frac{1}{f_{x}t_{\text{сч}}})	10 — 100 кГц

6.3. Генераторы сигналов низкочастотные и их характеристики приведены в табл. 9.

Тип прибора	Диапазон частот	Основная погрешность установки частоты, %	Входное напряжение, В
Г3-111	20 Гц — 2 МГц	\pm (3 + \frac{50}{f})	5
Г3-112	10 Гц — 10 МГц	\pm (2 + \frac{30}{f})	5
Г3-119	20 Гц — 20 МГц	\pm 5 \cdot 10^{- 7}f	1
Г3-122	0,001 — 20 МГц	\pm 5 \cdot 10^{- 7}f	2,5

7. Генераторы шума

7.1 Генератор шума Г2-37.

7.1.1 Диапазон частот — 15 Гц — 6,5 МГц.

7.1.2 Уровень выходного сигнала — 3 мкВ — 1 В.

7.1.3. Погрешность установки выходного сигнала — 4% от конечного значения шкалы.

7.2 Генератор шума Г2-57.

7.2.1 Диапазон частот — 0,1 Гц — 1 МГц; 0,1 — 10 МГц.

7.2.2 Уровень выходного сигнала — 0,1 — 10 В.

7.2.3. Погрешность установки выходного сигнала — 5% от конечного значения шкалы.

8. Двухканальный имитатор телеграфных сигналов ДИТС-32

8.1. Вид испытательного сигнала (тест-сигнала) — точки, любая 5- или 7-элементная комбинация, комбинация 1:15, коррекция, квазипериодическая последовательность из 2^{9} - 1 элементов (рекуррентный тест-сигнал), нажатие.

8.2. Скорости манипуляции стандартные — от 47 до 2400 Бод (47, 50, 75, 94, 100, 141, 150, 188, 200, 282, 300, 1200 и 2400 Бод) с относительной погрешностью не более 6 \cdot 10^{- 5} .

8.3. При использовании внешнего генератора скорость манипуляции может быть любой от 40 до 2500 Бод с относительной погрешностью, определяемой стабильностью частоты внешнего генератора.

8.4. Имитатор имеет два независимых от скорости и вида манипуляции канала.

8.5. Каждый канал имеет регулируемый тональный и импульсный выходы, а также три дополнительных нерегулируемых импульсных выхода. Уровень сигналов на импульсном выходе — 0 - 60 В и 25 В, на тональном — 0 - 5,5 В.

8.6. Несущие частоты тональных выходов — 900, 1200, 1620, 1980, 3000 и 4000 Гц +/- 2%.

8.7 Преобладания импульсных посылок не превышают 1%.

9. Вольтметры

9.1 Вольтметры и их характеристики приведены в табл. 10.

Таблица 10

Тип прибора	Диапазон измерения напряжений, В	Диапазон частот	Погрешность измерения, %
В3-57	10^{- 5} - 300	5 Гц — 5 МГц	1 — 4
В3-48	3 \cdot 10^{- 4} - 300	10 Гц — 50 МГц	2,5 — 10
В3-49	10^{- 2} - 100	20 Гц — 1000 МГц	-
В3-59	2,65 \cdot 10^{- 4} - 300	10 Гц — 100 МГц	0,4 — 2,5

10. Измерители коэффициента модуляции

Тип прибора	Диапазон несущих частот, МГц		Диапазон модулирующих частот, кГц		Пределы измерения		Чувствительность, мВ
	в режиме ЧМ	в режиме АМ	в режиме ЧМ	в режиме АМ	в режиме ЧМ, кГц	в режиме АМ, %
СК3-39	0,1 — 50	0,1 — 50	0,03 — 15	0,03 — 15	10 — 30	0,1 — 100	50
СК3-46	5 — 6	5 — 6
	10 — 1500	10 — 500	0,05 — 30	0,05 — 30	1 — 300	1 — 100	30 — 100

Приложение 5 Справочное

ОБОЗНАЧЕНИЯ КЛАССОВ ИЗЛУЧЕНИЙ

1.1. Излучения должны обозначаться в соответствии с необходимой шириной полосы частот и их классификацией.

1.2. Для полного обозначения излучения перед обозначением класса следует с помощью четырех знаков указать необходимую ширину полосы. Необходимая ширина полосы должна выражаться тремя цифрами и одной буквой. Букву располагают на месте запятой, отделяющей целую часть от дробной в десятичной дроби, и она обозначает единицу измерения полосы частот. Первый знак не должен быть ни нулем, ни буквой K, M или G.

1.2.1 Необходимая ширина полосы должна выражаться:

    от 0,001 до 999 Гц       - в герцах (буква H);
    от 1,00 до 999 кГц       - в килогерцах (буква K);
    от 1,00 до 999 МГц       - в мегагерцах (буква M);
    от 1,00 до 999 ГГц       - в гигагерцах (буква G).

Примеры:

    0,002 Гц = H002          6 кГц = 6K00               1,25 МГц = 1M25
    0,1 Гц = H100            12,5 кГц = 12K5            2 МГц = 2M00
    25,3 Гц = 25H3           180,4 кГц = 180KЧ          10 МГц = 10M0
    400 Гц = 400H            180,5 кГц = 181K           202 МГц = 202M
    2,4 кГц = 2K40           180,7 кГц = 181K           5,65 ГГц = 5G65

1.2.2 Необходимую ширину полосы определяют:

по формулам, приведенным в табл. 1;

расчетами в случаях, когда формулы не предусмотрены в табл. 1;

с помощью измерений в случаях, когда не предусмотрены по формулам и расчетами.

1.3. Обозначение класса излучения представляет собой совокупность характеристик (см. Приложение 2).

Излучения должны классифицироваться и обозначаться в соответствии с их основными и дополнительными характеристиками.

С помощью первых трех условных обозначений описывают основные характеристики для классификации излучения, а для полного описания излучения необходимо добавить еще две дополнительные характеристики.

Первое обозначение — тип модуляции основной несущей.

Второе обозначение — характер сигнала (сигналов), модулирующего основную несущую.

Третье обозначение — тип передаваемой информации.

Четвертое обозначение — подробные данные о сигнале (сигналах).

Пятое обозначение — характер уплотнения.

Основные характеристики являются обязательными в обозначении излучения, а вместо дополнительных, если они не используются, ставятся прочерки.

Например, для телевидения видео 6M25C3F, звук 750KF3EGN.

1.4 Основные характеристики

1.4.1 Первое обозначение — тип модуляции основной несущей.

1.4.1.1 Излучение немодулированной несущей ......................... N

1.4.1.2 Излучения, при которых основная несущая модулируется по

амплитуде (включая случаи, когда поднесущие имеют угловую модуляцию):

двухполосная ........................................................ A

однополосная:

с полной несущей .................................................... H

с ослабленной несущей или с переменным уровнем несущей .............. R

с подавленной несущей ............................................... J

с независимыми боковыми полосами .................................... B

с частично подавленной одной из боковых полос ....................... C

1.4.1.3. Излучения, при которых основная несущая имеет угловую модуляцию:

частотная модуляция ................................................. F

фазовая модуляция ................................................... G

1.4.1.4 Излучения, при которых основная несущая имеет амплитудную

и угловую модуляции либо одновременно, либо в заранее установленной последовательности ...................................................... D

1.4.1.5 Импульсные излучения <*> (последовательности импульсов):

смодулированных ..................................................... P

модулированных по амплитуде ......................................... K

модулированных по ширине или длительности ........................... L

модулированных по положению или фазе ................................ M

при которых несущая имеет угловую модуляцию во время передачи импульсов ............................................................... Q

представляющие сочетание указанных выше способов или производимая другими методами ........................................................ V

    1.4.1.6.  Прочие  случаи,  отличные  от  указанных  выше,  при  которых
излучение состоит из основной несущей,  модулированной  либо  одновременно,
либо в заранее установленной последовательности сочетанием двух  или  более

следующих методов модуляции:

амплитудной, угловой, импульсной .................................... W

1.4.1.7 Прочие случаи .............................................. X

1.4.2 Второе обозначение — характер сигнала (сигналов), модулирующего

основную несущую.

1.4.2.1 Отсутствие модулирующего сигнала ........................... 0

1.4.2.2 Один канал, содержащий квантованную или цифровую информацию

без использования модулирующей поднесущей <**> .......................... 1

1.4.2.3 Один канал, содержащий квантованную или цифровую информацию

при использовании модулирующей поднесущей <**> .......................... 2

1.4.2.4 Один канал с аналоговой информацией ........................ 3

1.4.2.5 Два канала или более, содержащие квантованную или цифровую

информацию .............................................................. 7

1.4.2.6 Два канала или более с аналоговой информацией .............. 8

1.4.2.7 Сложная система с одним или несколькими каналами, содержащими

квантованную или цифровую информацию, совместно с одним или несколькими каналами, содержащими аналоговую информацию ............................. 9

1.4.2.8 Прочие случаи .............................................. X

1.4.3 Третье обозначение — тип передаваемой информации <***>

1.4.3.1 Отсутствие передаваемой информации ......................... N

1.4.3.2 Телеграфия для слухового приема ............................ A

1.4.3.3 Телеграфия для автоматического приема ...................... B

1.4.3.4 Факсимиле .................................................. C

1.4.3.5 Передача данных, телеметрия, телеуправление ................ D

1.4.3.6 Телефония (включая звуковое радиовещание) .................. E

1.4.3.7 Телевидение (видео) ........................................ F

1.4.3.8 Сочетание указанных выше типов ............................. W

1.4.3.9 Прочие случаи .............................................. X

1.4.4 Четвертое обозначение — подробные данные о сигнале (сигналах).

1.4.4.1 Двухпозиционный код с разным количеством элементов и (или)

разной длительности ..................................................... A

1.4.4.2 Двухпозиционный код с одинаковым числом элементов и одинаковой

длительности без исправления ошибок ..................................... B

1.4.4.3 Двухпозиционный код с одинаковым числом элементов и одинаковой

длительности с исправлением ошибок ...................................... C

1.4.4.4 Четырехпозиционный код, в котором каждая позиция представляет

элемент сигнала (из одного или нескольких бит) .......................... D

1.4.4.5 Многопозиционный код, в котором каждая позиция представляет

элемент сигнала (из одного или нескольких бит) .......................... E

1.4.4.6 Многопозиционный код, в котором каждая позиция или комбинация

позиций представляет знак ............................................... F

1.4.4.7 Передача звука радиовещательного качества (монофоническая)

......................................................................... G

1.4.4.8 Передача звука радиовещательного качества (стереофоническая

или квадрофоническая) ................................................... H

1.4.4.9 Передача звука с приемлемым для коммерческой связи качеством

(исключая те категории, которые приведены в пп. 1.4.4.10 и 1.4.4.11) .... J

1.4.4.10 Передача звука с приемлемым для коммерческой связи качеством

при использовании инверсии частот или расщепления полосы частот ......... K

1.4.4.11 Передача звука с приемлемым для коммерческой связи качеством

при использовании отдельно частотно-модулированных сигналов для управления уровнем демодулированного сигнала ....................................... L

1.4.4.12 Монохромный сигнал ........................................ M

1.4.4.13 Цветной сигнал ............................................ N

1.4.4.14 Сочетание вышеуказанных сигналов .......................... W

1.4.4.15 Случаи, не предусмотренные в вышеприведенных пунктах ...... X

1.4.5 Пятое обозначение — характер разделения каналов.

1.4.5.1 Без разделения ............................................. N

1.4.5.2 Кодовое разделение <****> .................................. C

1.4.5.3 Частотное разделение ....................................... F

1.4.5.4 Временное разделение ....................................... T

1.4.5.5 Сочетание частотного и временного разделений ............... W

1.4.5.6 Другие виды разделений ..................................... X

---

<*> Излучения, при которых основная несущая модулируется непосредственно сигналом, закодированным в квантованной форме (например, импульсно-кодовая модуляция), должны обозначаться в соответствии с п. 1.4.1.2 или 1.4.1.3.

<**> Исключая временное разделение каналов.

<***> В этом контексте слово «Информация» не включает информацию постоянного, неменяющегося характера, аналогичную той, которая обеспечивается излучениями стандартных частот, радиолокаторами с непрерывным и импульсным излучением и т.п.

<****> Включая методы расширения спектра.

Справочное

СТАРОГО И НОВОГО ОБОЗНАЧЕНИЙ КЛАССОВ ИЗЛУЧЕНИЙ

Таблица 12

Класс излучений	Обозначение классов излучений
	старое	новое

Амплитудная модуляция

Излучение немодулированной несущей	A0	NON

Телеграфия

Незатухающие колебания (амплитудная манипуляция)	A1	A1A <*> A1B <*>
Тональная (амплитудная манипуляция модулирующей звуковой частоты)	A2	A2A A2B
Тональная, одна боковая полоса частот:
полная несущая подавленная несущая	A2A A2J	H2A, H2B J2B
Многоканальная тональная, одна боковая полоса частот:
ослабленная несущая подавленная несущая	A7A A7J	R7B J7B

Телефония

Две боковые полосы частот (в том числе радиовещание) Одна боковая полоса частот: полная несущая ослабленная несущая подавленная несущая Две независимых боковых полосы частот	A3 A3H A3A A3J A3B	A3E H3E R3E J3E B8E

Факсимиле

Излучение с модуляцией основной несущей частоты непосредственно или с помощью модулированной по частоте поднесущей: две боковые полосы частот одна боковая полоса частот, ослабленная несущая	A4 A4A	A3C R3C

Телевидение

Излучение с частично подавленной боковой полосой частот	A5C	C3F

Угловая модуляция

Телеграфия одноканальная (ЧТ) Телефония (радиовещание, звуковое сопровождение телевидения) Факсимиле при непосредственной модуляции несущей Четырехчастотная двухканальная телеграфия (ДЧТ)	F1 F3 F4 F6	F1B F3E F1C F7B

Импульсная модуляция

Последовательность немодулированных импульсов	P0	P0N

Телеграфия

Амплитудная манипуляция импульсной несущей без использования модулирующей звуковой частоты Излучение с использованием модуляции импульсов звуковой частотой: по амплитуде по ширине или длительности по положению или фазе	P1D P2D P2E P2F	K1B K2B L2B M2B

Телефония

При модуляции импульсов: по амплитуде по ширине или длительности по положению или фазе	P3D P3E P3F	K3E L3E M3E

---

<*> В третьем знаке новых условных обозначений классов излучений буква A означает слуховой прием, буква B — автоматический прием.

---
