ГОСТ 30261-96. Оборудование для сварки кольцевых швов. Типы, основные параметры и размеры

(введен в действие Постановлением Госстандарта РФ от 04.11.1998 № 389)

от 4 ноября 1998 г. № 389

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОБОРУДОВАНИЕ ДЛЯ СВАРКИ КОЛЬЦЕВЫХ ШВОВ

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Equipment for welding circumferential joints. Types, basic parameters and dimensions

Дата введения

Предисловие

1. Разработан МТК 72; Украинским конструкторско-технологическим институтом сварочного производства (УкрИСП).

Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.

2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол МГС от 3 октября 1996 г. № 10).

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Беларусь	Госстандарт Беларуси
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Главная государственная инспекция Туркменистана
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 4 ноября 1998 г. № 389 межгосударственный стандарт ГОСТ 30261-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2000 г.

1. Область применения

Настоящий стандарт распространяется на оборудование для дуговой сварки кольцевых швов (далее — оборудование).

2. Типы и исполнения

2.1. Оборудование следует изготавливать в виде установки для сварки (автоматической, механизированной) кольцевых швов, в которых сварочная аппаратура, механизмы относительного перемещения сварочной аппаратуры и изделия установлены на общей станине.

2.2 Оборудование следует изготавливать следующих исполнений:

в зависимости от расположения оси вращения изделия (рисунок 1):

• горизонтальные,
• вертикальные,
• наклонные,

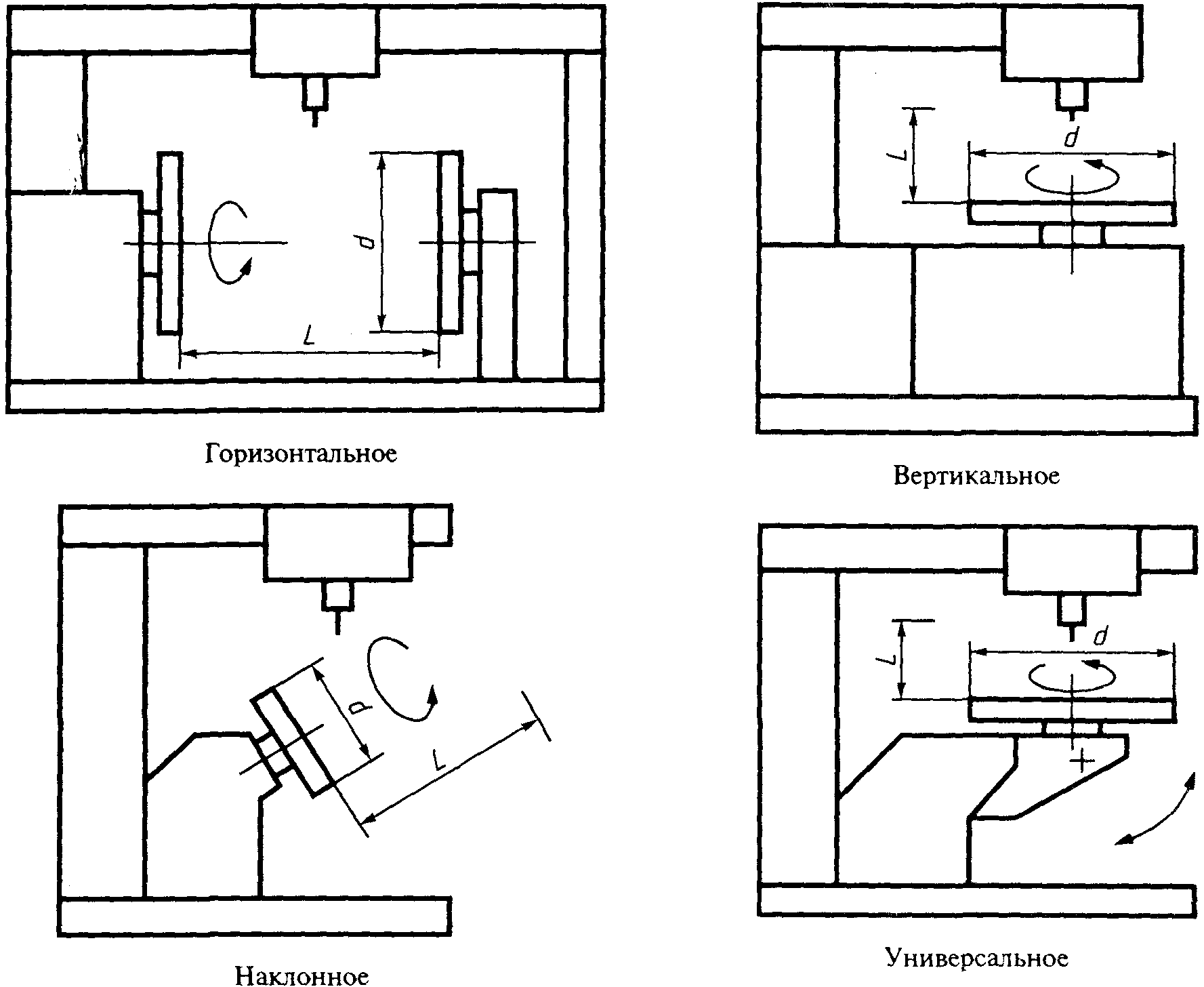

Рисунок 1. Исполнения оборудования в зависимости от расположения оси вращения изделия

по способу базирования и вращения изделия:

• центровое — с расположением изделия консольно или в центрах;

по способу защиты зоны дуги:

• в защитных газах,
• под флюсом,
• под флюсом и в защитных газах,

3. Основные параметры и размеры

Основные параметры и размеры оборудования центрового исполнения должны соответствовать значениям, указанным в таблице 1.

4. Требования к конструкции

4.1. Отношение наибольшей частоты вращения к наименьшей должно соответствовать одному из следующих значений: 20; 50; 100; 500; 1000 — для центрового исполнения.

4.2. Наибольшая абсолютная погрешность позиционирования электрода относительно свариваемого соединения должна составлять не более 0,5 диаметра электрода.

Таблица 1

Наибольшая грузоподъемность, кг	Наибольший диаметр свариваемого изделия, мм	Наибольшая длина свариваемого изделия, мм	Наибольшая частота вращения изделия, об/мин	Пределы отклонения частоты вращения, %	Номинальный сварочный ток, А
25; 63	360	250; 400	12,5; 6,3	+/- 3,0	315; 500
125; 250	630	400; 630	6,3; 5,0		500; 630
500; 800	1000	630; 1000	4,0; 3,15	+/- 3,5	630; 1000
1000;	1600	1000; 1600	3,15; 2,5
2000		1600; 2500
4000;	2000	2500; 4000	2,2; 1,8	+/- 4,0	1250
6300		6300
12500;	2500	6300; 8000	1,5; 1,0	+/- 4,5	1250; 1600
16000		10000
25000	4000	10000; 12500	0,8; 0,63	+/- 5,5	2000

---
