ГОСТ 30081-93. Станки камнераспиловочные. Типы и основные параметры

(введен в действие Постановлением Госстандарта РФ от 12.11.1997 № 369)

от 12 ноября 1997 г. № 369

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАНКИ КАМНЕРАСПИЛОВОЧНЫЕ

ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

Stone-sawing machines. Types and main parameters

1 января 1998 года

Предисловие

1. Разработан Государственным проектно-конструкторским институтом по машинам для промышленности строительных материалов (Гипростроммашина).

Внесен Госстандартом Украины.

2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол № 1 от 15.03.1993).

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Белоруссия	Госстандарт Белоруссии
Республика Казахстан	Госстандарт Республики Казахстан
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Туркменистан	Главная государственная инспекция Туркменистана
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 12 ноября 1997 г. № 369 межгосударственный стандарт ГОСТ 30081-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.

4 Введен впервые.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на камнераспиловочные станки, предназначенные для распиловки блоков из природного камня на бруски и плиты-заготовки или для разрезки их на облицовочные плиты, архитектурно-строительные и другие изделия.

Стандарт пригоден для целей сертификации.

Требования настоящего стандарта являются обязательными.

2. ТИПЫ

2.1 Установлены следующие типы камнераспиловочных станков:

1 — штрипсовые с прямолинейным движением инструмента;

2 — штрипсовые с маятниковым движением инструмента;

3 — штрипсовые с комбинированным движением инструмента;

4 — с гибким режущим инструментом;

5 — дисковые двухстоечные;

6 — дисковые консольные;

7 — дисковые портальные;

8 — дисковые ортогональные;

9 — дисковые мостовые.

2.2. Допускается использовать специальные камнераспиловочные станки, предназначенные для выполнения определенных технологических операций и оснащенные специальным режущим инструментом.

3. ОСНОВНЫЕ ПАРАМЕТРЫ

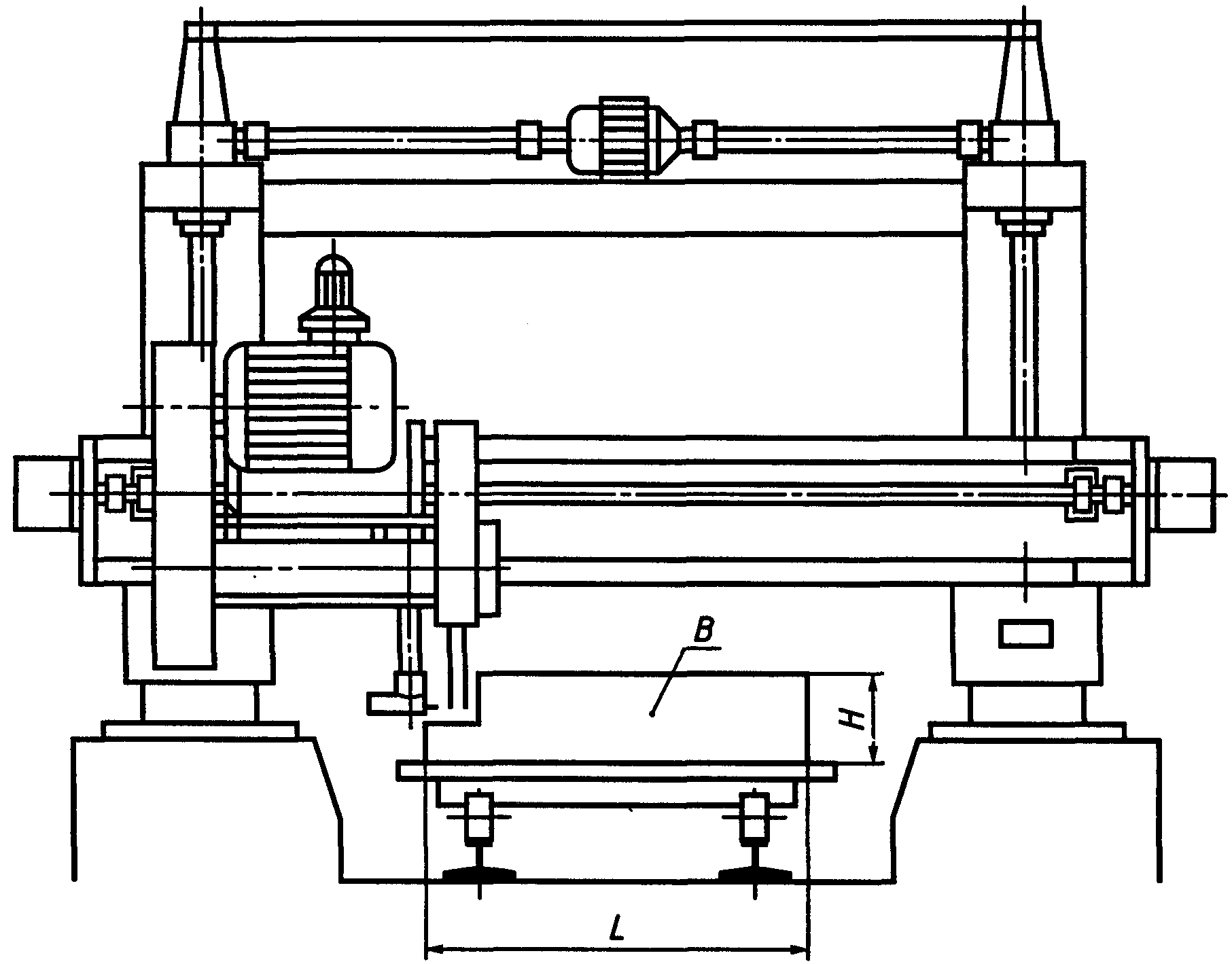

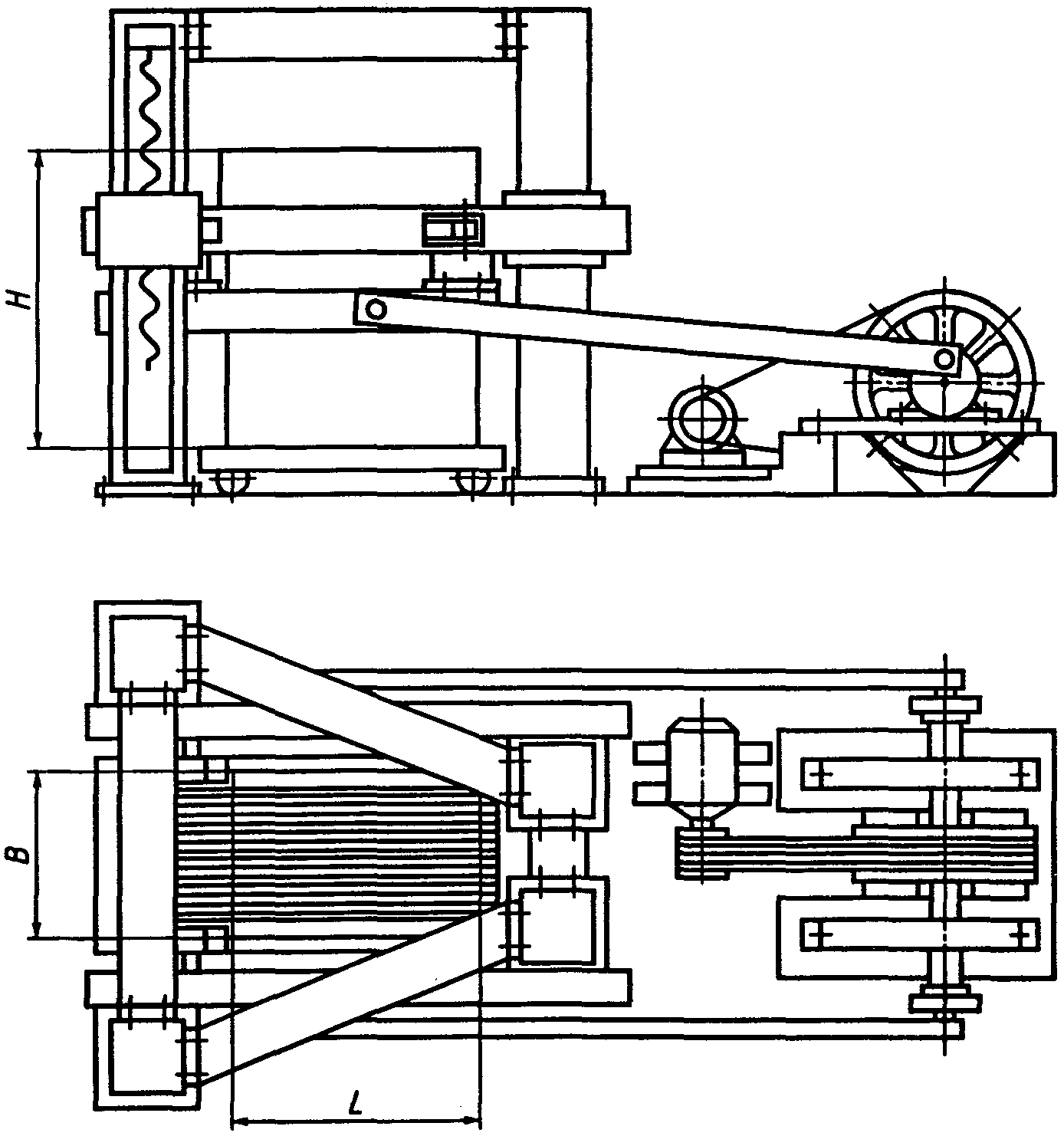

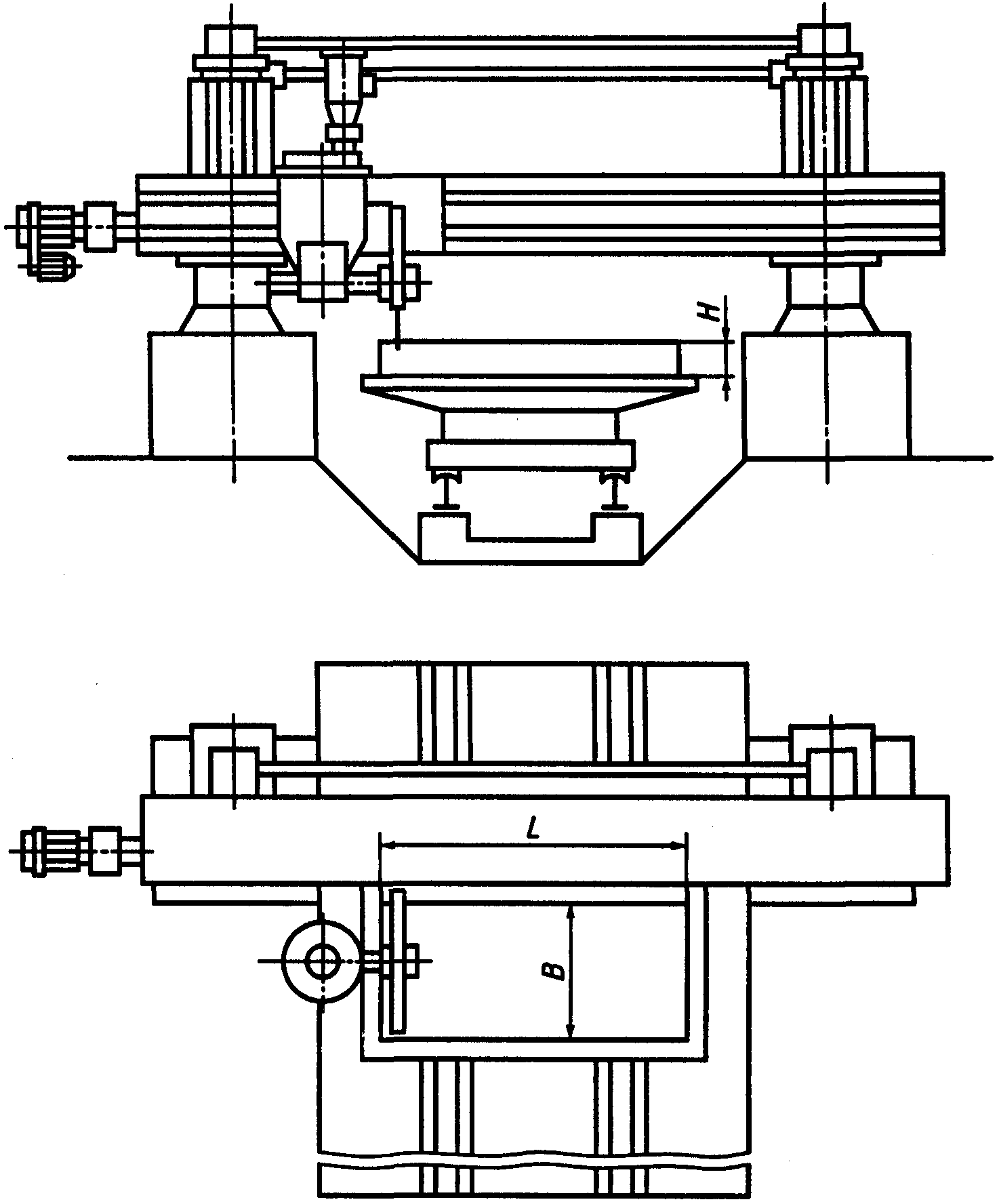

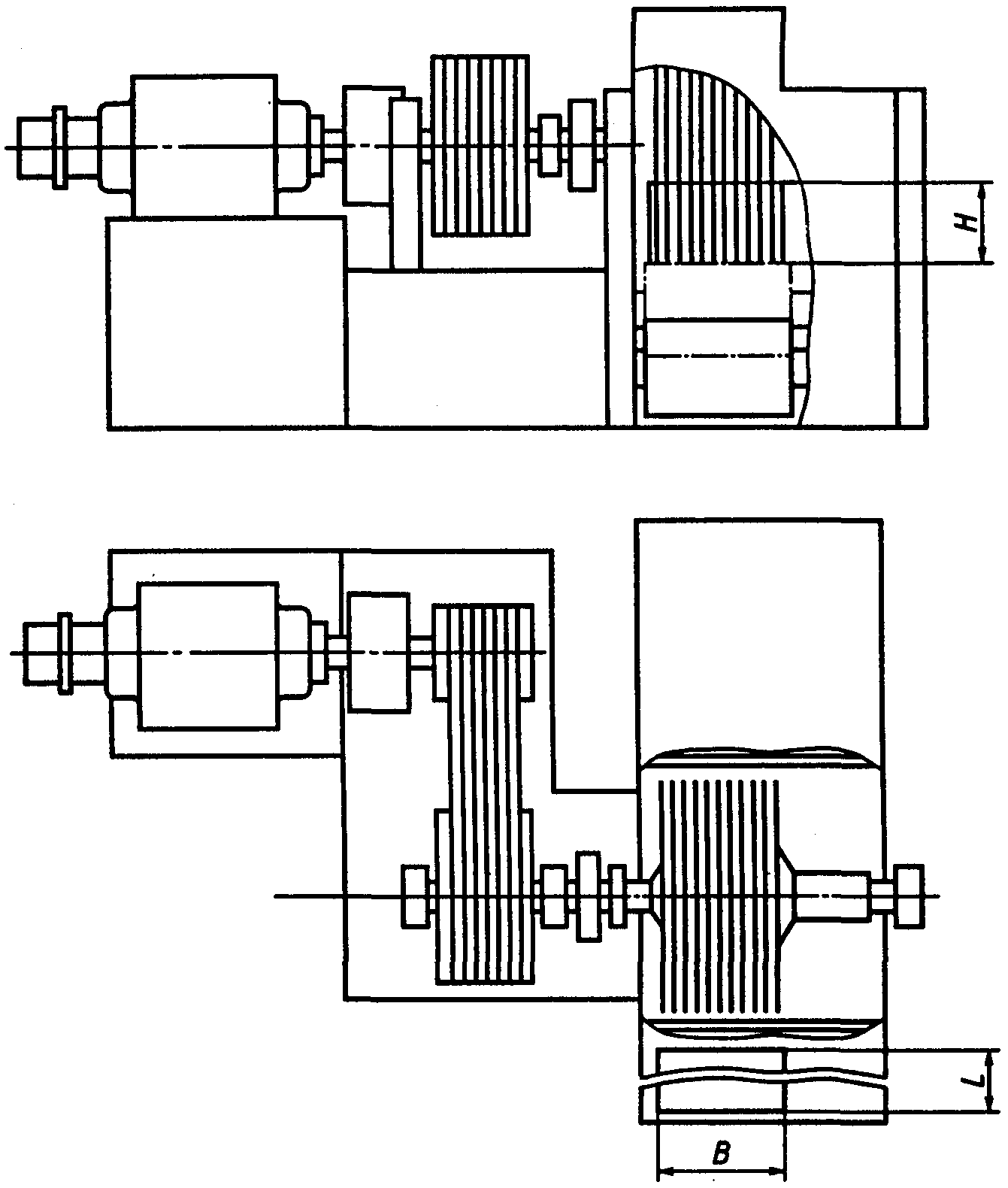

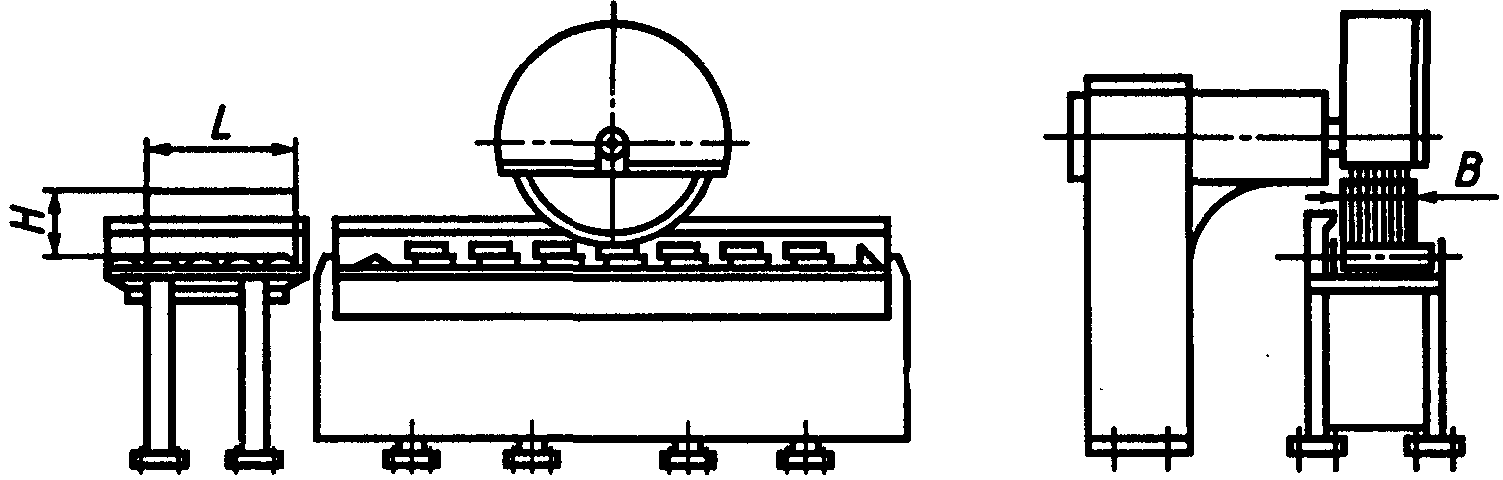

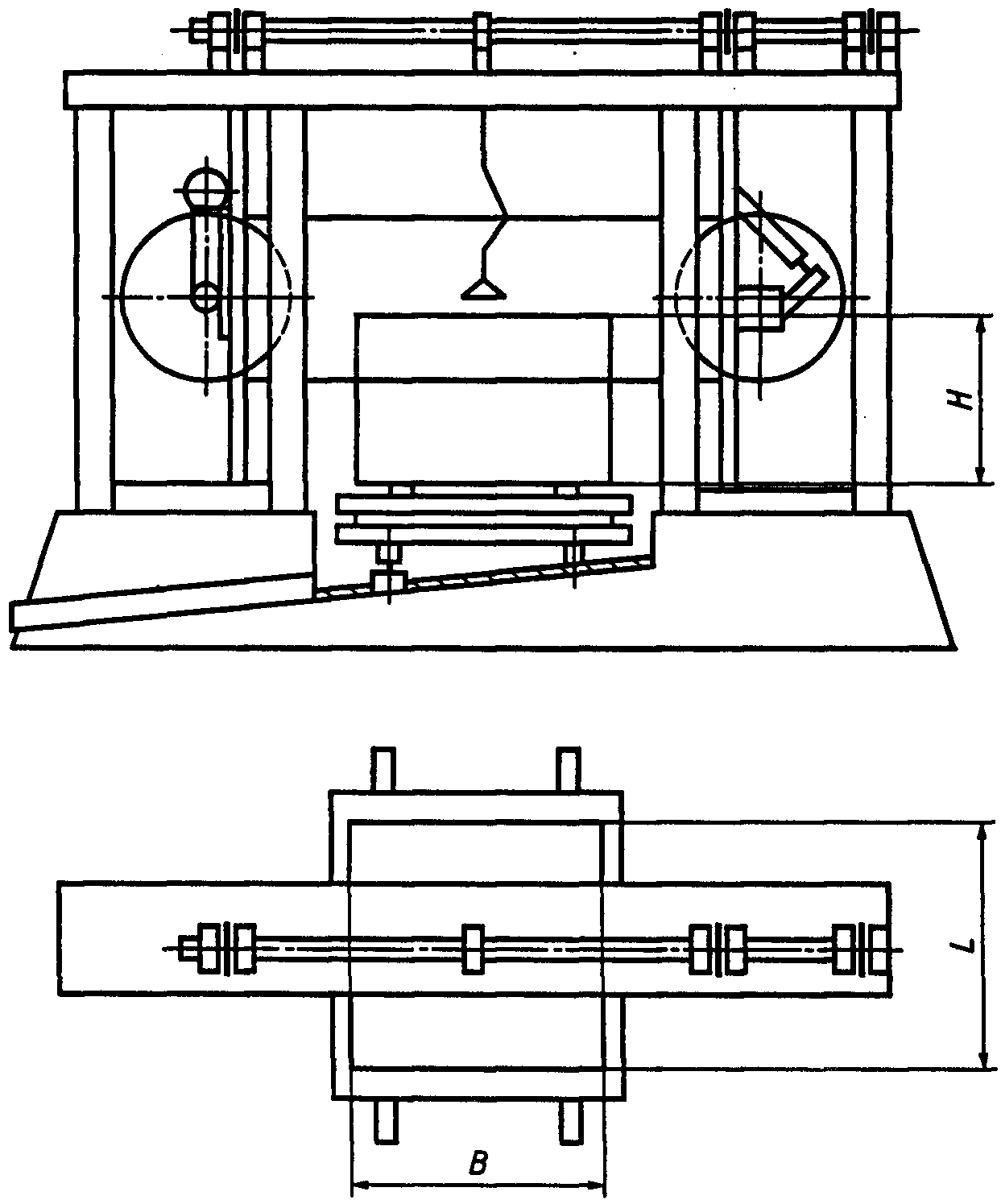

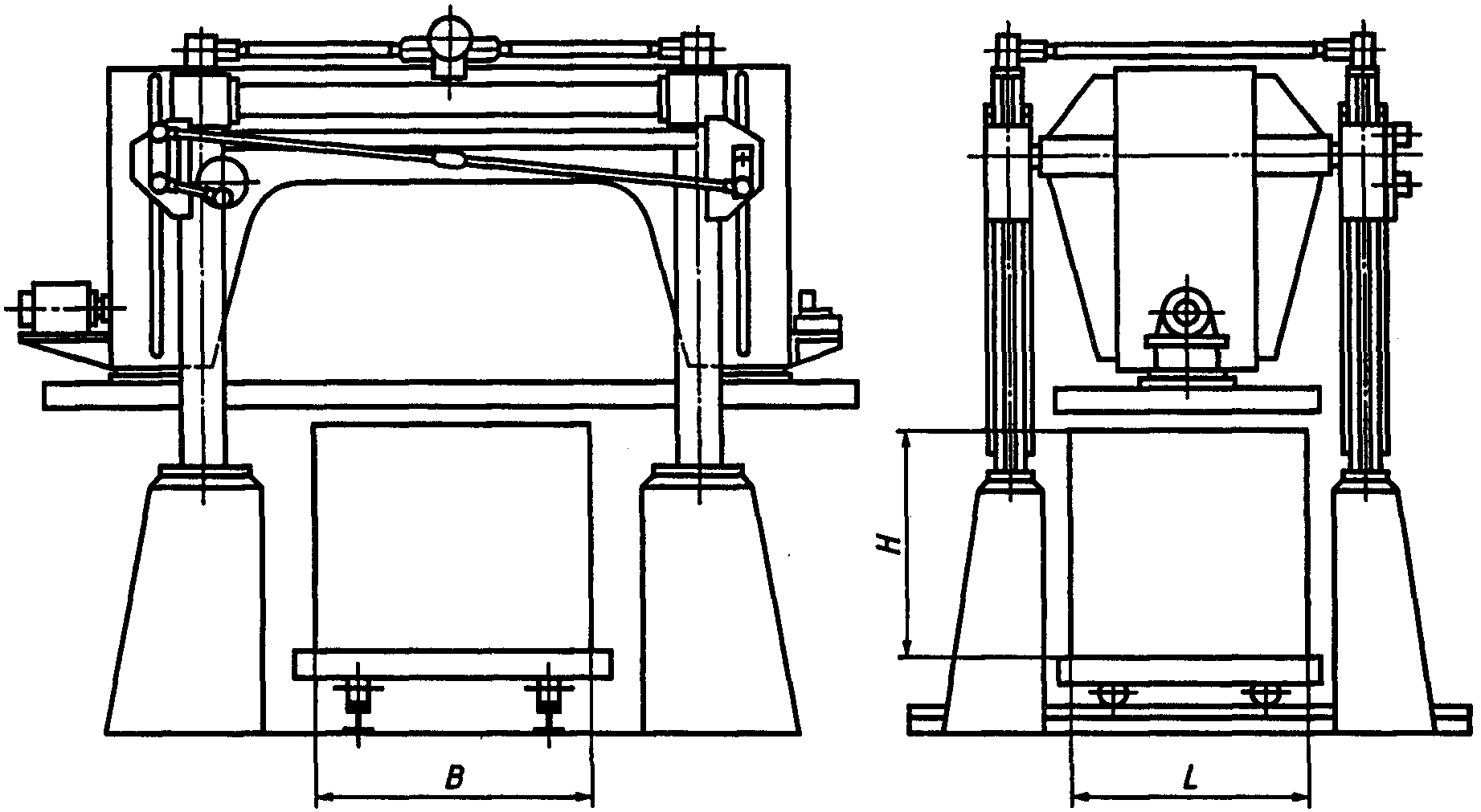

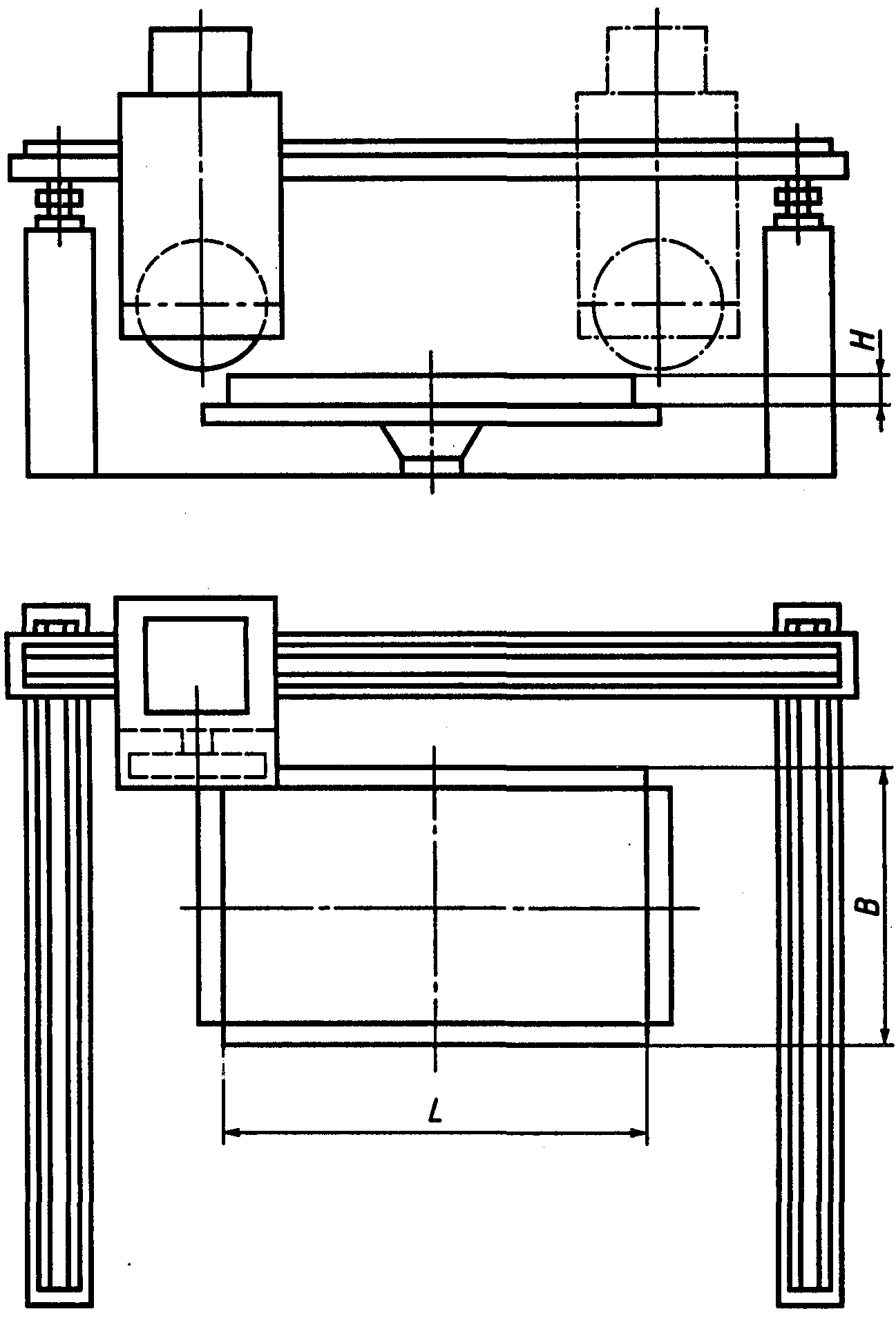

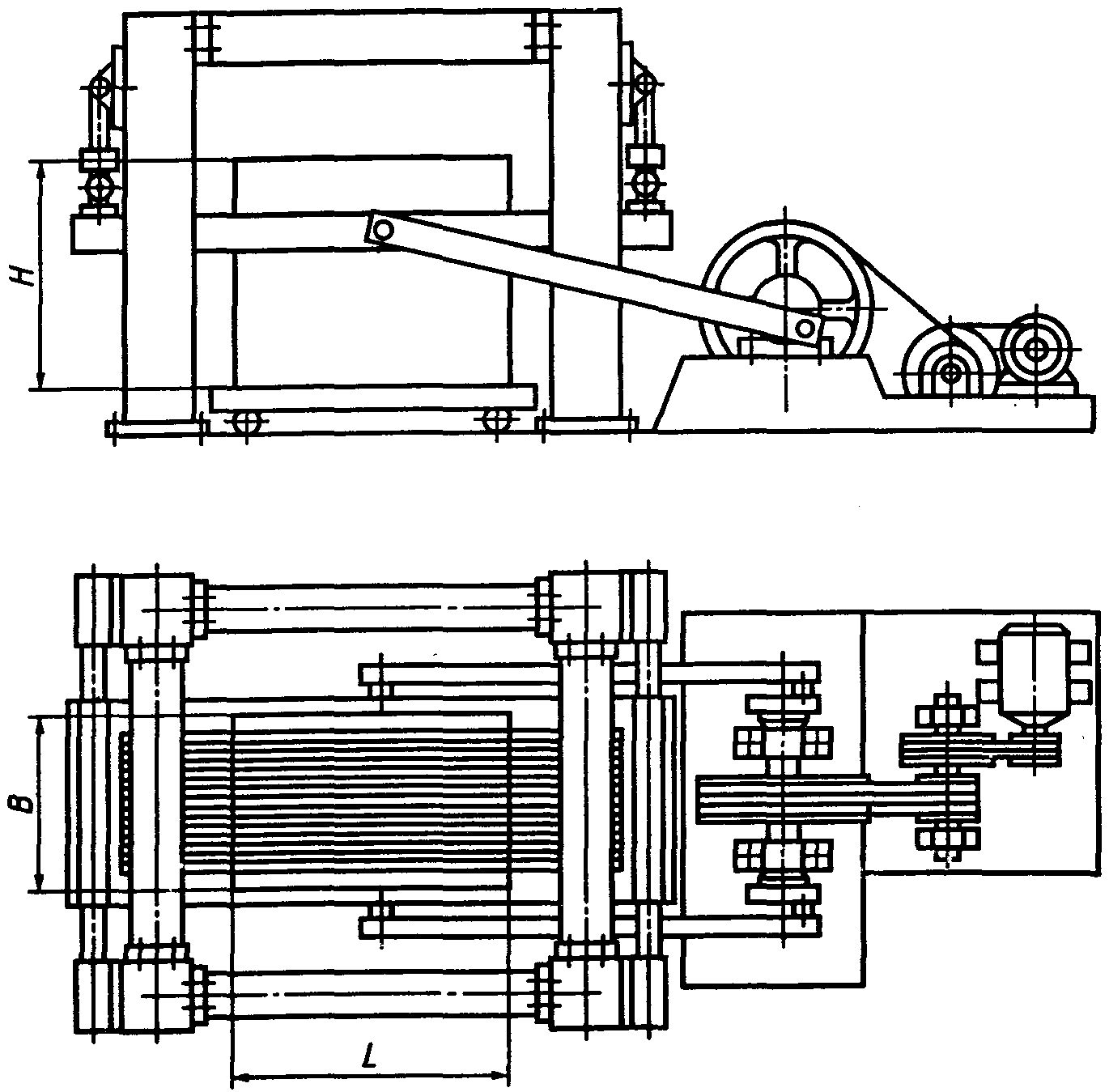

Основные параметры камнераспиловочных станков должны соответствовать указанным на рисунках 1 - 9 и в таблице 1.

Примечание. Рисунки 1 - 9 не определяют конструкцию станков.

Наименование	Значение параметра для типов станков
параметра	1	2	3	4	5	6	7	8	9
1. Размеры обрабатываемых изделий, не более:
длина L	3500	3600	3600	Не ограничена	3000	3000	3000	4200	3500
ширина B	2500	3300	3300	3500	1000	400	3000	2200	3500
высота	2300	2300	2300	2500	1000	400	400	2200	600
(толщина) H
2. Режущий инструмент:
тип	Штрипсовые неармированные пилы, штрипсовые алмазные пилы			Канатные или ленточные армированные алмазные или неармированные пилы	Дисковые алмазные пилы
количество, шт.	1 — 150	1 — 150	1 — 150	1	1 — 20	1 — 10	1 — 20	2 — 33	1 — 2
диаметр	-	-	-	3 — 14	1200 — 3000	1200	1200	Вертикальных 1000 — 1600, горизонтальных 300 — 600	300 — 1600
толщина ленты длина	- 4500	- 5000	- 5000	0,4 — 3 -	- -	- -	- -	- -	- -
3. Средняя	1,5 -	0,6 -	0,6 -	5 — 30	20 — 65	20 — 65	20 — 65	20 — 65	20 — 65
скорость резания, м/с	3,2	2,0	3,2
4. Скорость подачи, м/мин, не более	0,035	0,01	0,01	0,1	13	13	13	13	16

---
