ГОСТ 3.1507-84. Государственный стандарт Союза ССР. Единая система технологической документации. Правила оформления документов на испытания
(утв. и введен в действие Постановлением Госстандарта СССР от 30.10.1984 № 3777)
от 30 октября 1984 г. № 3777
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ
ПРАВИЛА ОФОРМЛЕНИЯ ДОКУМЕНТОВ НА ИСПЫТАНИЯ
Unified system for technological documentation. Rules of making documents for tests
Разработан Государственным комитетом СССР по стандартам.
Исполнители: В.Ф. Курочкин, канд. техн. наук; Ю.Я. Венгеровский, канд. техн. наук; Б.С. Мендриков; Е.А. Лобода; А.Ю. Шабурин.
Внесен Государственным комитетом СССР по стандартам.
Член Госстандарта В.Н. Шахурин.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30 октября 1984 г. № 3777.
Постановлением Государственного комитета СССР по стандартам от 30 октября 1984 г. № 3777 срок введения установлен с 1 января 1986 года.
1. Настоящий стандарт устанавливает правила оформления технологических документов (далее — документов), разрабатываемых с применением различных методов проектирования на единичные, типовые, групповые технологические процессы (операции) (далее — ЕТП, ТТП, ГТП, ТО, ГО) испытаний, применяемых при изготовлении или ремонте изделий и их составных частей.
2. В зависимости от применяемых методов проектирования для описания технологических процессов (операций) следует применять формы маршрутных карт (МК) по ГОСТ 3.1118-82:
формы 2 и 1б; 4 и 3б - при неавтоматизированном проектировании документов;
формы 6 и 5а - при автоматизированном проектировании документов.
3. При разработке ТТП, ГТП, ТО и ГО дополнительно к формам МК следует применять ведомости деталей (сборочных единиц, изделий), предназначенные для указания переменной информации, относящейся к каждому обозначению испытуемого изделия или его составных частей.
4. Ведомости деталей (сборочных единиц) к типовым (групповым технологическим процессам (операциям)), далее — ВТП (ВТО), следует составлять по формам ВТП (ВТО) ГОСТ 3.1121-84. Выбор формы предоставляется на усмотрение разработчика.
5. При комплектовании документов и их оформлении следует руководствоваться для комплектов документов:
на ЕТП - ГОСТ 3.1119-83;
на ТТП, ГТП, ТО, ГО - ГОСТ 3.1121-84.
6. При описании технологических процессов (операций) испытаний формы МК выполняют функции других видов технологических документов:
для ЕТП — карт технологических процессов (КТП) или операционных карт (ОК);
для ТТП, ГТП, ТО, ГО — карт типовых (групповых) операций (КТО).
7. Независимо от использования форм МК в качестве других видов документов запись данных по технологическим режимам испытаний следует выполнять:
непосредственно в тексте описания операции (перехода) при указании 2 — 3 разновидностей режимов;
с выделением специальной строки, располагаемой после текста описания операции (перехода) и с соответствующей привязкой к служебному символу «Р» при указании более трех разновидностей одновременно применяемых режимов.
8. При указании режимов испытаний следует применять их условные обозначения в соответствии с требованиями действующих нормативно-технических документов, например, для указания температуры — T, времени — t, давления — P и т.д.
9. Указание данных по технологической оснастке, имеющих общий характер применения для всей операции, следует выполнять после записи содержания первого перехода, с исключением дублирования указания данных в последующих переходах.
10. При наличии графических иллюстраций к текстовым документам эти указания следует выполнять на КЭ по ГОСТ 3.1105-84. В целях рационального сокращения объема проектируемой документации и при условии выполнения графических иллюстраций без применения средств механизации и автоматизации допускается в нижней части форм МК не указывать изображение строк (на уровне 6 — 8-й строки) для использования этой зоны для графических иллюстраций. При отсутствии необходимости заполнять указанные зоны графическими иллюстрациями в них следует размещать текстовую информацию в соответствии с установленными правилами по их заполнению.
11. При применении форм МК, выполняющих функции ОК и КТО для испытаний, их оформление следует производить с учетом следующих дополнительных требований:
графы 3 и 5 по ГОСТ 3.1103-83 - не заполнять;
указание данных по "\text{Т}_{\text{в}}" и "\text{Т}_{\text{о}}" выполнять с привязкой к каждому переходу в соответствующих графах, где размещается информация "\text{Т}_{\text{п}.\text{з}}" и "\text{Т}_{\text{п}.\text{т}}" ;
при применении указанных форм в условиях разработки с использованием средств механизации допускается не указывать частично или полностью графическое изображение строк.
12. При выполнении исполнителем прочих работ, непосредственно связанных с испытанием изделий и (или) их составных частей (контролем, пломбированием, оформлением сопроводительной технической документации и т.д.), указанные действия следует описывать в виде отдельных технологических переходов (операций) в том документе, в котором описано содержание операций испытания.

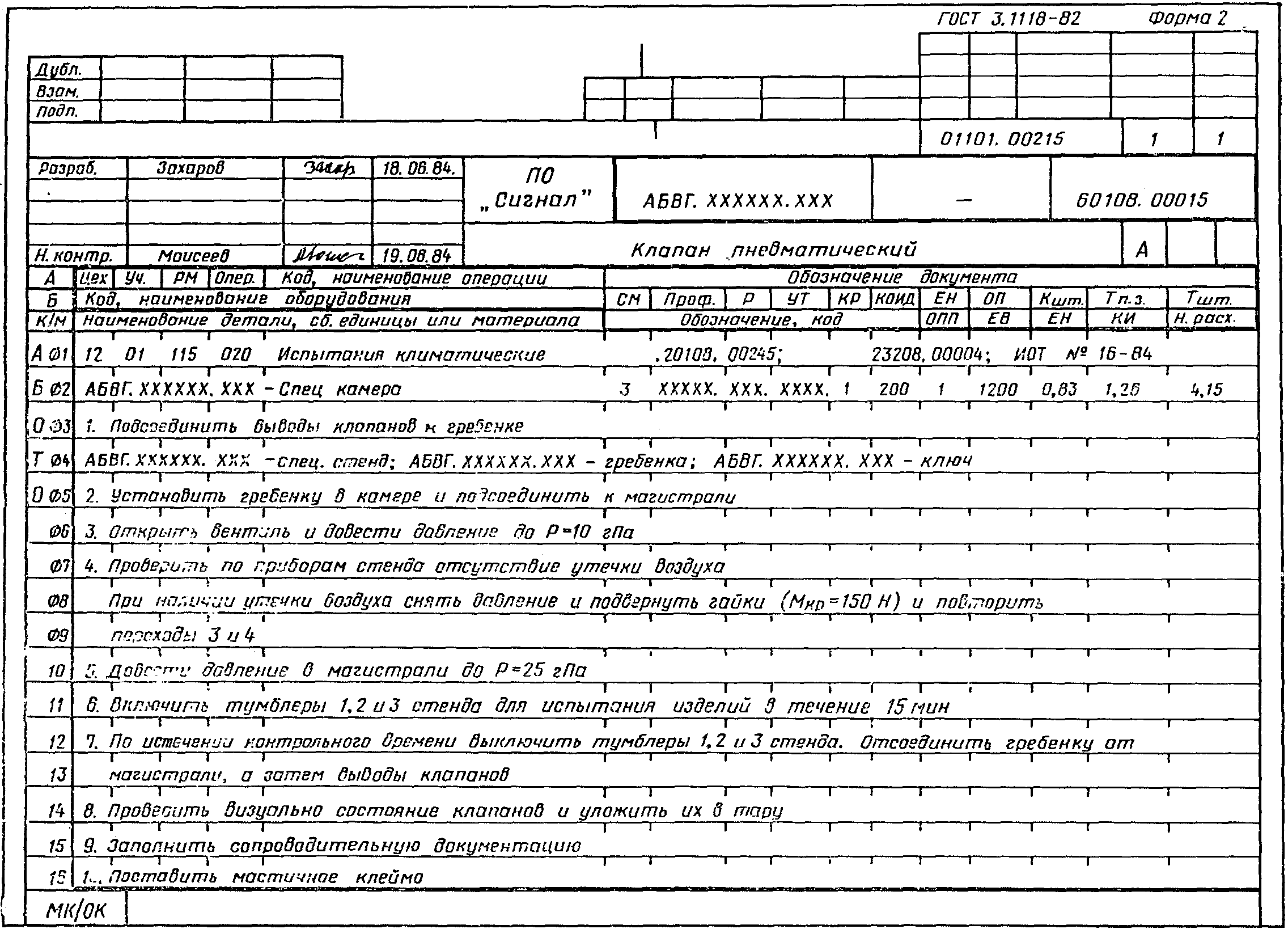

13. Пример оформления операции испытания, выполненный на МК, приведен в рекомендуемом Приложении 1.

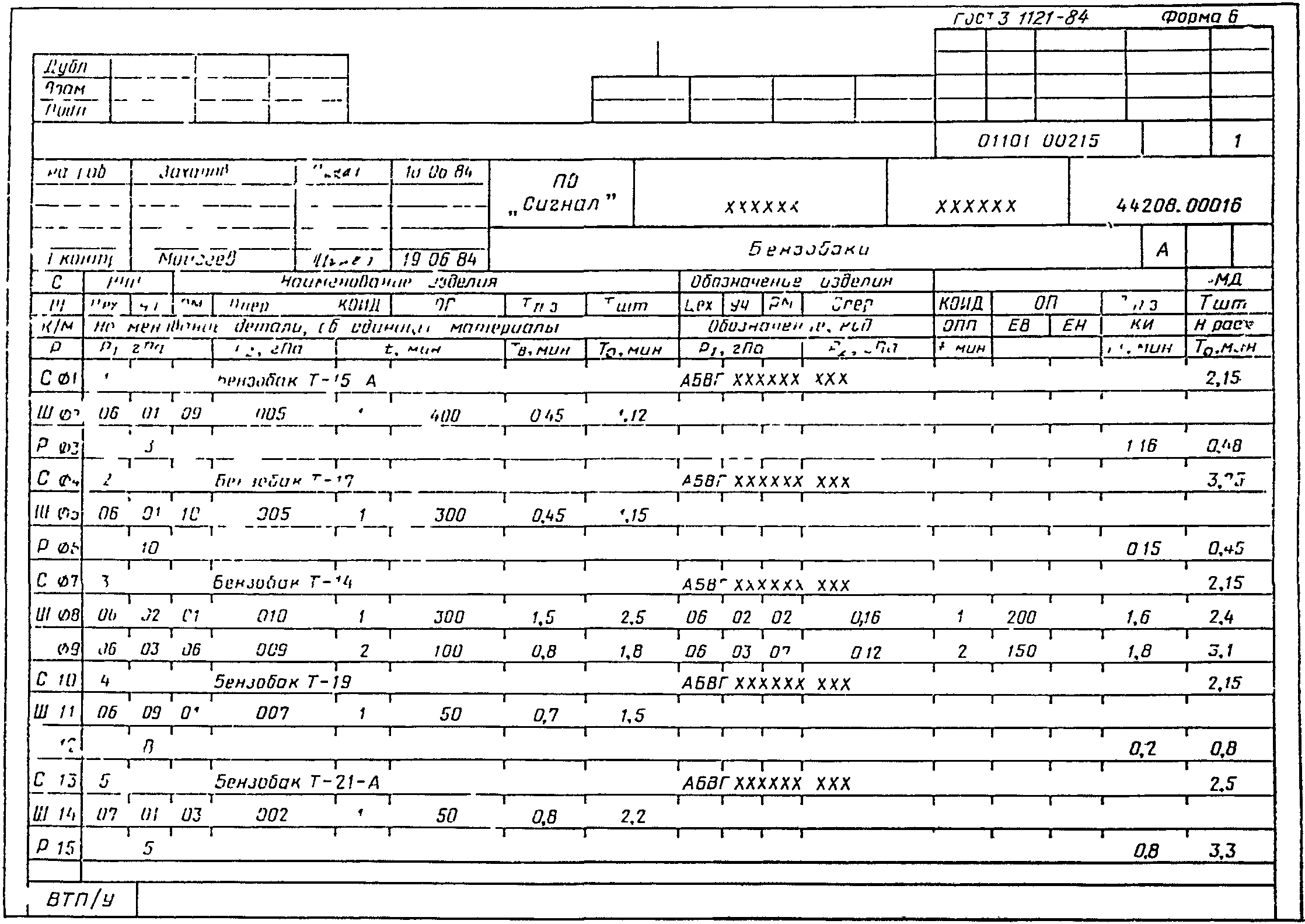

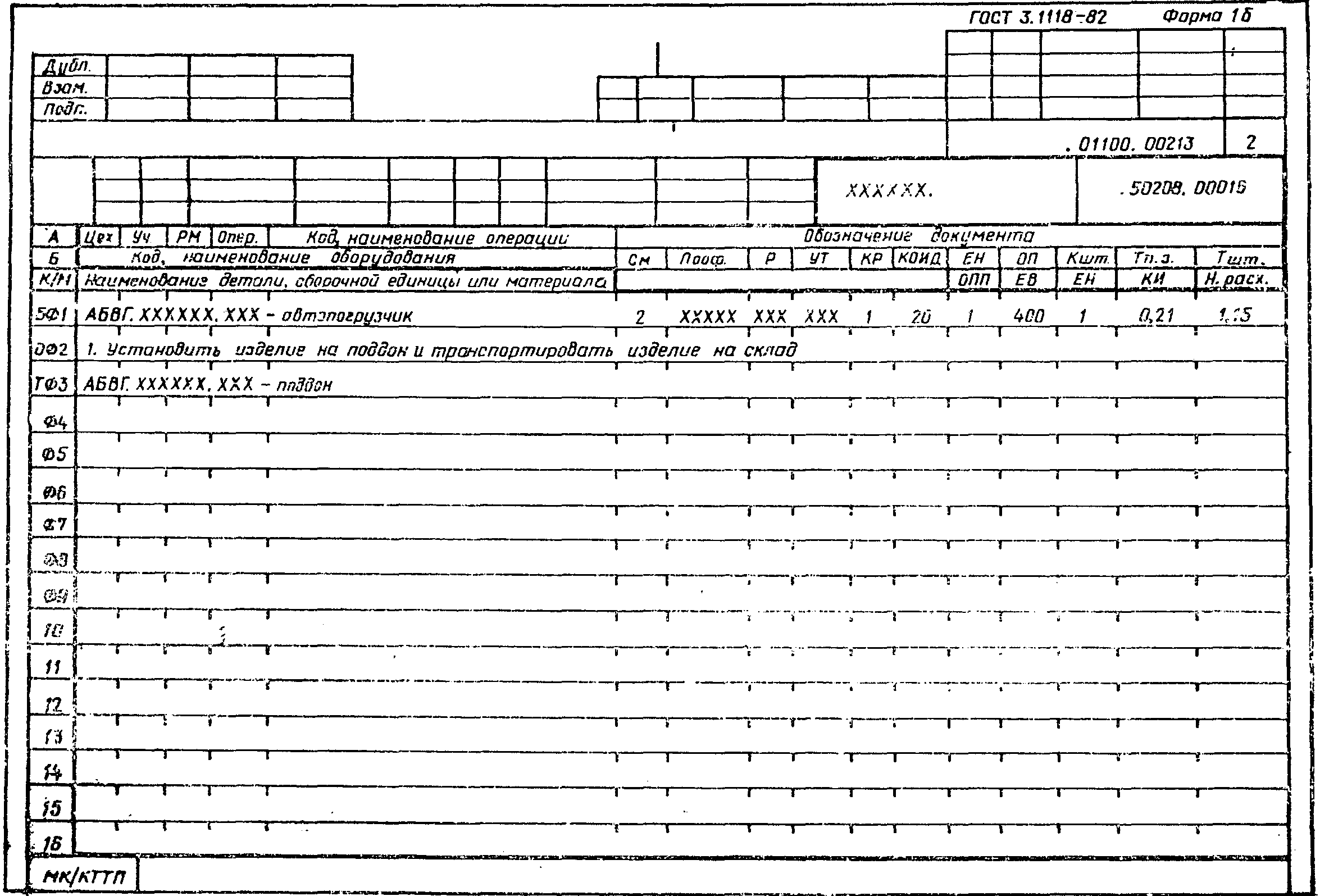

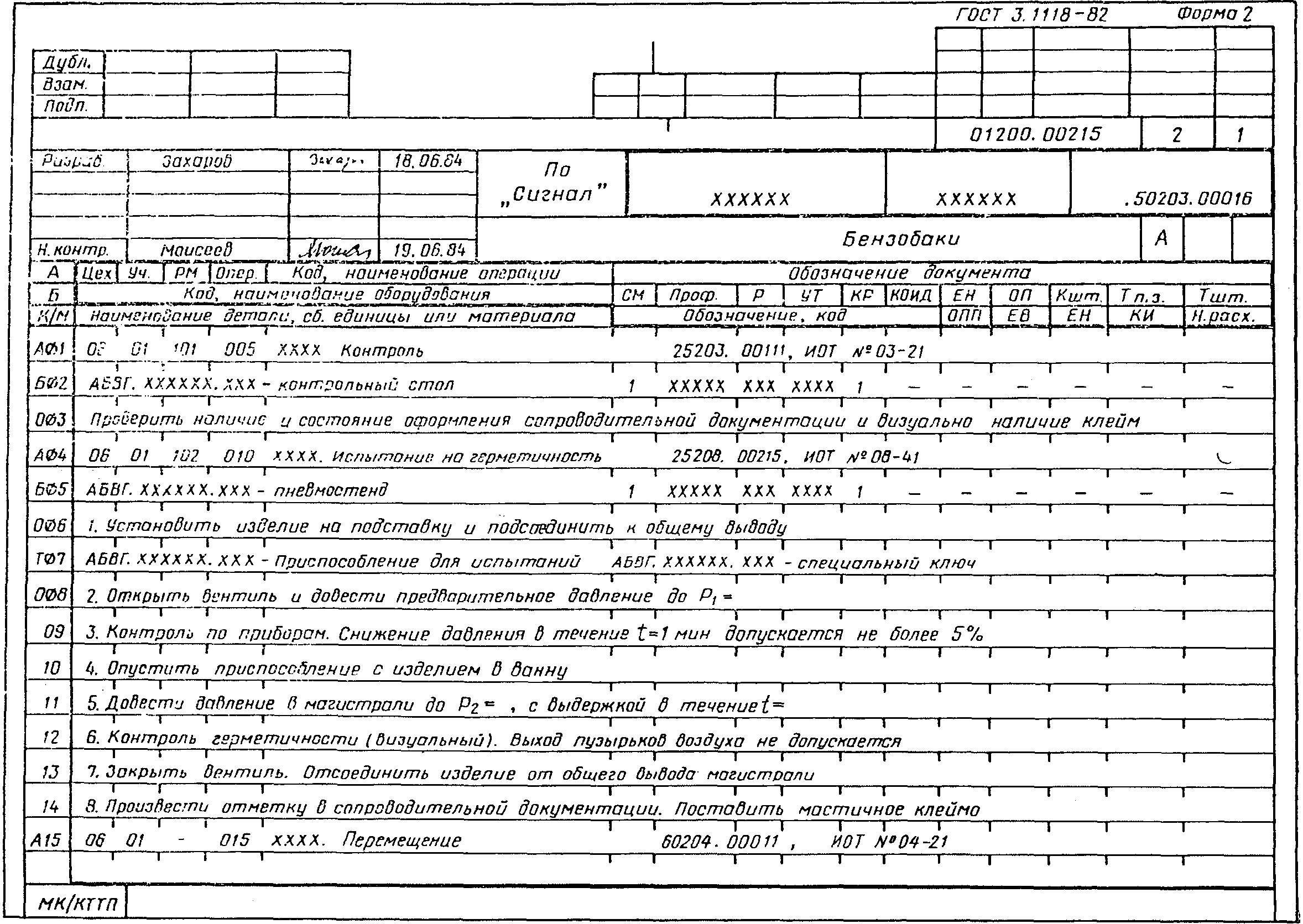

14. Пример оформления документов на типовой процесс испытаний, выполненный на формах МК и ВТП, приведен в рекомендуемом Приложении 2.
