ГОСТ 3.1502-85. Государственный стандарт Союза ССР. Единая система технологической документации. Формы и правила оформления документов на технический контроль

(утв. и введен в действие Постановлением Госстандарта СССР от 28.11.1985 № 3755)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 3.1502-74"]:::rst
  n1["ГОСТ 3.1502-85"]:::doc
  click n1 "https://bukva.ai/docs/gost-3-1502-85" "ГОСТ 3.1502-85. Государственный стандарт Союза ССР. Единая система технологической документации. Формы и правила оформления документов на технический контроль (утв. и введен в дейс"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 28 ноября 1985 г. № 3755

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ

ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ ДОКУМЕНТОВ НА ТЕХНИЧЕСКИЙ КОНТРОЛЬ

Unified system for technological documentation. Forms and rules of making documents on technical control

ГОСТ 3.1502-85

Разработан Государственным комитетом СССР по стандартам.

Исполнители: В.Ф. Курочкин, канд. техн. наук; Б.С. Мендриков; Е.А. Лобода; А.Ю. Шабурин.

Внесен Государственным комитетом СССР по стандартам.

Начальник Управления машиностроения Л.Л. Акинфиев.

Постановлением Государственного комитета СССР по стандартам от 28 ноября 1985 г. № 3755 срок введения установлен с 01.01.1987.

Настоящий стандарт устанавливает формы и правила оформления следующих технологических документов (далее — документов), разрабатываемых с применением различных методов проектирования, на технологические процессы (ТП) и операции технического контроля, применяемых при изготовлении или ремонте изделий и их составных частей: ведомость операций (ВОП); операционная карта (ОК).

1. ВОП технического контроля используется для операционного описания технологических операций технического контроля в технологической последовательности с указанием переходов, технологических режимов и данных о технологической оснастке и норм времени, в случае наличия в ТП большого количества операций технического контроля, удобства и рациональности применения данного вида документа на рабочих местах.

2. ВОП должна применяться совместно с МК или КТП.

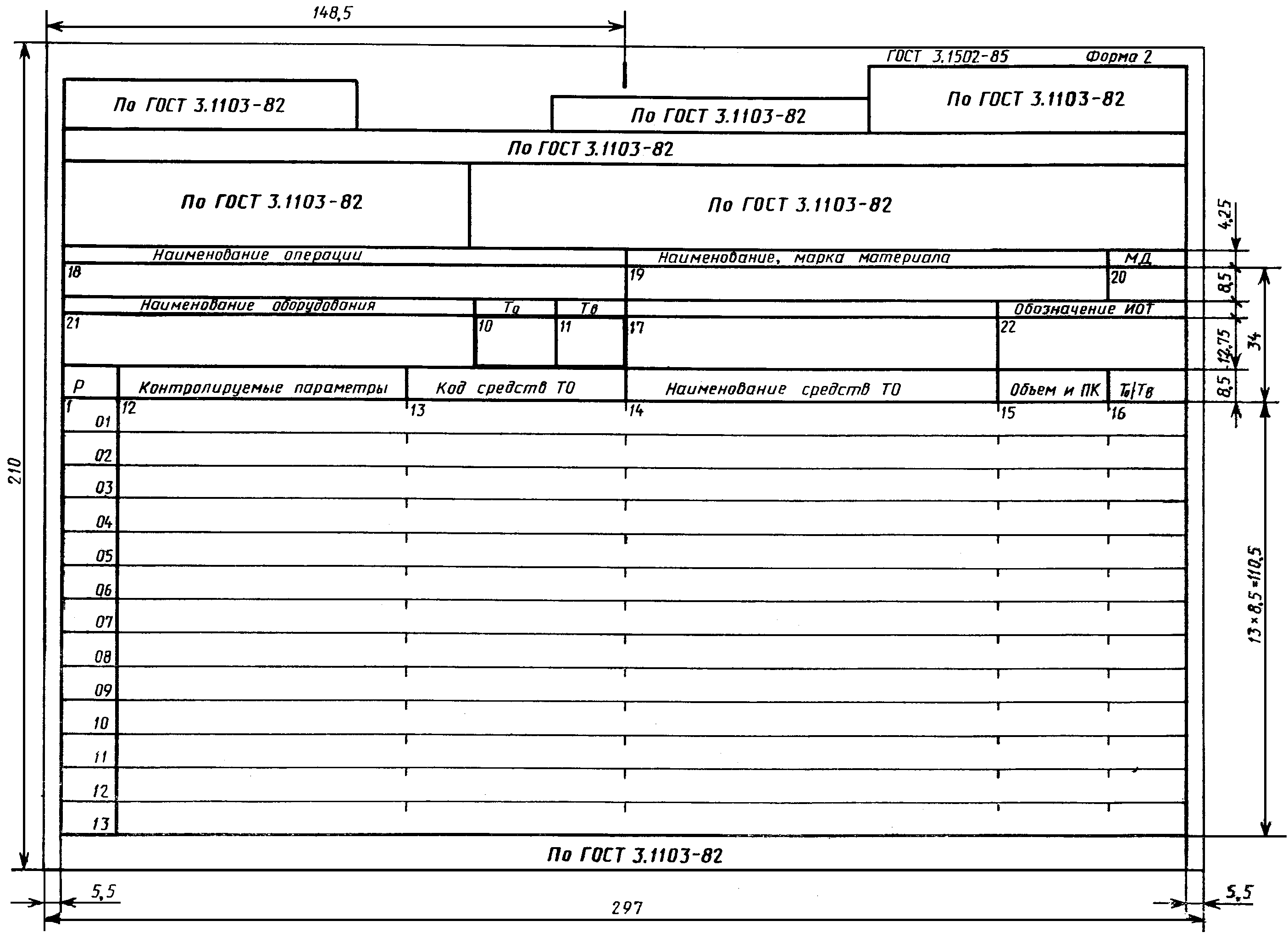

3. ВОП следует выполнять на формах 1 и 1а в соответствии с требованиями табл. 1.

Таблица 1

<*> Допускается не заполнять графу при наличии соответствующего НТД.

Примечания. 1. В графе «Количество знаков» указано количество знаков, соответствующее ширине данной графы. Наибольшее количество знаков, вносимых в графы, на один знак меньше количества знаков, указанных в табл. 2.

2. Для документов, заполняемых рукописным способом, размеры граф допускается округлять до ближайшего целого числа.

4. ОК следует выполнять на формах 2 и 2а в соответствии с требованиями табл. 1.

5. Размеры граф форм документов следует выбирать из табл. 1 исходя из шага печатающих устройств — 2,6 мм и интервала — 4,25 мм.

6. Разделение граф форм — по ГОСТ 3.1118-82.

7. Общие требования к формам, бланкам и документам — по ГОСТ 3.1104-81.

8. При автоматизированном проектировании ТП (операций) допускается выполнять формы документов с размерами, учитывающими наибольшее количество знаков, соответствующих алфавитно-цифровых печатающих устройств. Ширину формата следует изменять за счет размеров граф указанных в табл. 2.

Таблица 2

9. Формам документов, предназначенным для автоматизированного проектирования, присваиваются номера соответствующих форм, предназначенных для ручного проектирования.

10. Бланкам форм документов, применяемым в условиях САПР, присваиваются номера соответствующих форм, предназначенных для ручного проектирования с обязательным добавлением аббревиатуры «САПР», например, «Форма 1 САПР».

11. Для описания ТП, операций и переходов технического контроля используется способ заполнения, при котором информацию вносят построчно несколькими типами строк. Каждому типу строки соответствует свой служебный символ.

12. Правила и порядок применения служебных символов «М», «А», «Б», «О», «Т» по ГОСТ 3.1118-82.

13. Простановка конкретных данных по выбранным значениям параметров технологических режимов и данных по трудозатратам осуществляется разработчиком документов после текстового описания содержания операции (перехода) в строке со служебным символом «Р», выполняемой в соответствии с табл. 1.

14. При описании операций технического контроля следует применять полную или краткую форму записи содержания переходов.

15. Полную форму записи следует выполнять на всю длину строки с включением граф «Объем и ПК» и "\text{Т}_{\text{о}}/\text{Т}_{\text{в}}" , с возможностью переноса информации на последующие строки.

Данные по применяемым средствам измерений следует записывать всегда с новой строки.

16. Краткую форму записи следует применять только при проверке контролируемых размеров и других данных, выраженных числовыми значениями. В этом случае текстовую запись применять не следует, а необходимо указать только соответствующие параметры, например, \text{Ø}47 + 0,039 ; U = 100 В + 5.

17. Данные по применяемым средствам технологического оснащения следует записывать исходя из их возможностей, т.е. к каждому контролируемому размеру (параметру) или к группе контролируемых размеров (параметров).

18. Особые указания к отдельным контролируемым размерам или параметрам, следует выполнять после записи соответствующих данных с новой строки по всей длине, с возможностью переноса информации на последующие строки.

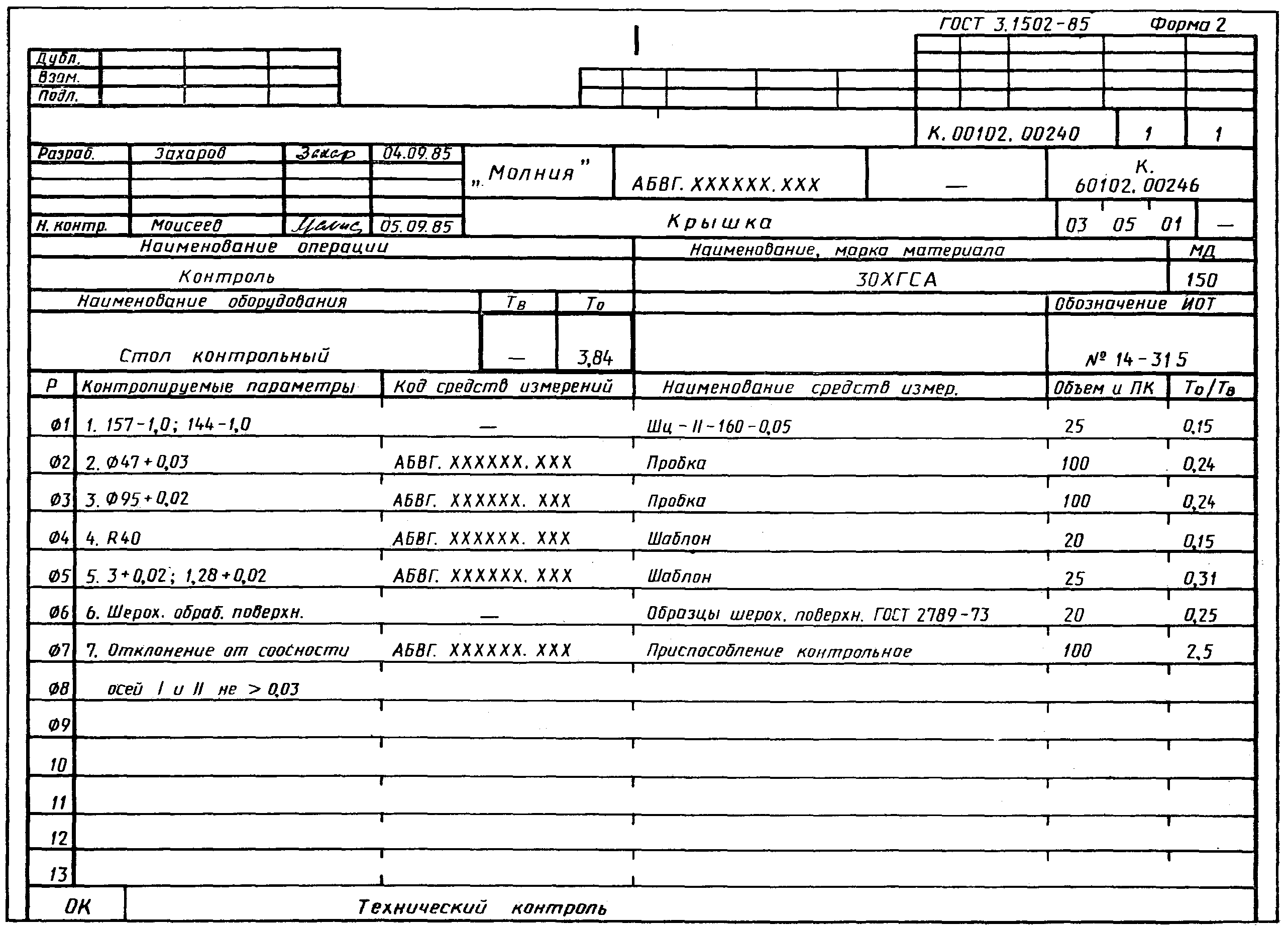

19. Пример оформления ОК технического контроля, выполненный на форме 2, приведен в рекомендуемом Приложении 1.

20. Допускается разработка ОК на формах ВОП.

21. При проектировании ТП (операций) технического контроля допускается применение маршрутной карты по ГОСТ 3.1118-82 в качестве: карты технологического процесса (КТП); карты типового и группового ТП (КТТП); ОК; ВОП, с добавлением строки со служебным символом «Р».

22. Пример оформления ОК технического контроля выполненный на форме МК по ГОСТ 3.1118-82 приведен в рекомендуемом Приложении 2.

23. При необходимости графических изображений к текстовым документам их следует выполнять на формах карты эскизов по ГОСТ 3.1105-84.

В целях рационального сокращения объема разрабатываемой документации и при условии выполнения графических изображений без применения средств механизации и автоматизации, допускается нижнюю часть ВОП и ОК использовать (на уровне 6 — 8 строк) под графические изображения или, при отсутствии графических изображений здесь следует размещать текстовую информацию соответствующего типа строки.

24. Выбор состава документов и правила оформления комплектов документов на единичные технологические процессы (операции) следует выполнять по ГОСТ 3.1119-83, на типовые и групповые технологические процессы (операции) по ГОСТ 3.1121-84.

25. При проектировании ОК и ВОП (отдельных) видов технического контроля (по «Общесоюзному классификатору технологических операций») следует графы строки со служебным символом «Р» изменить в соответствии с конкретными режимами данного вида контроля (см. рекомендуемое Приложение 3).

26. Пример оформления операции неразрушающего контроля проникающими веществами, выполненный на форме 2, приведен в рекомендуемом Приложении 4.

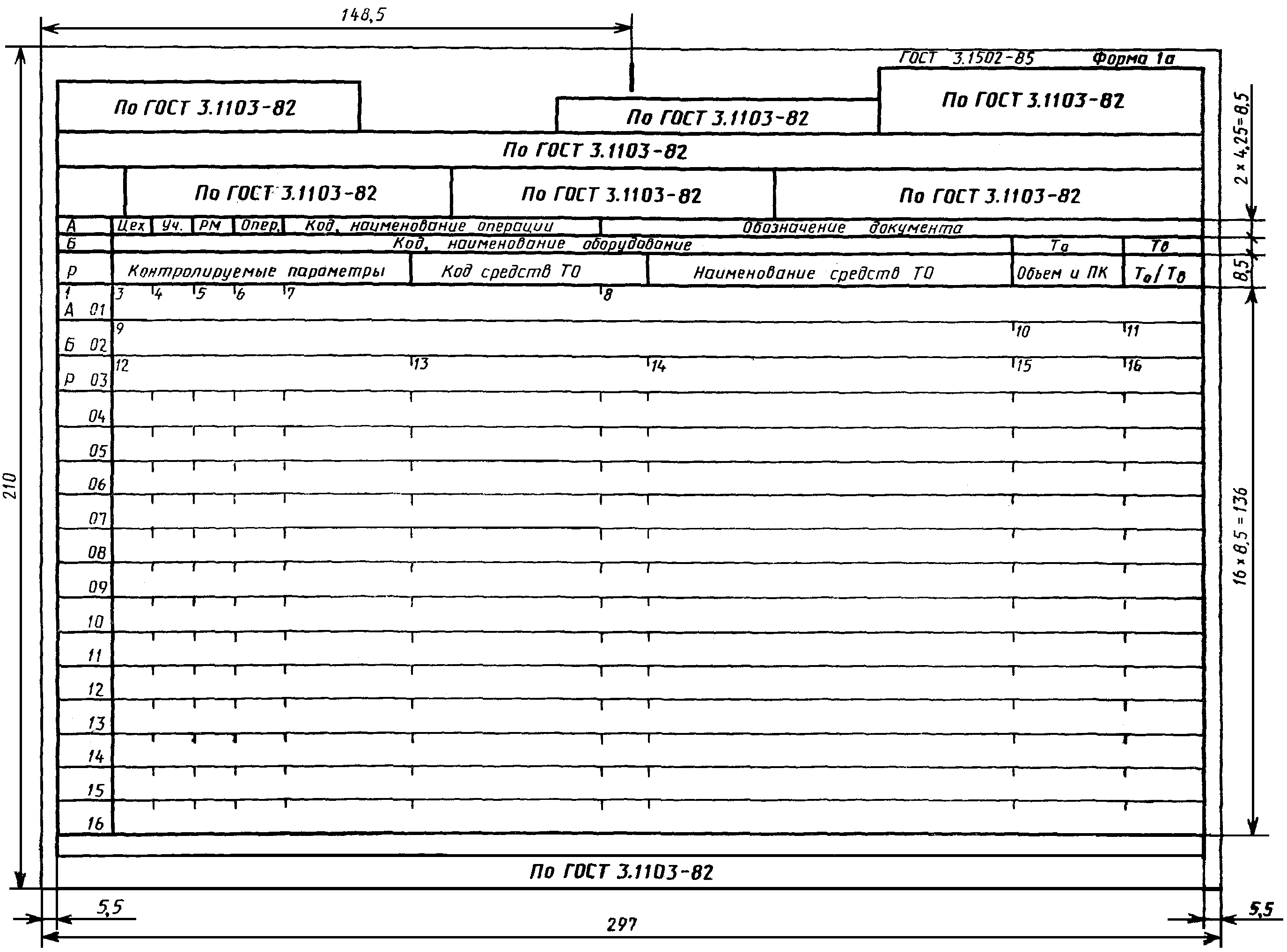

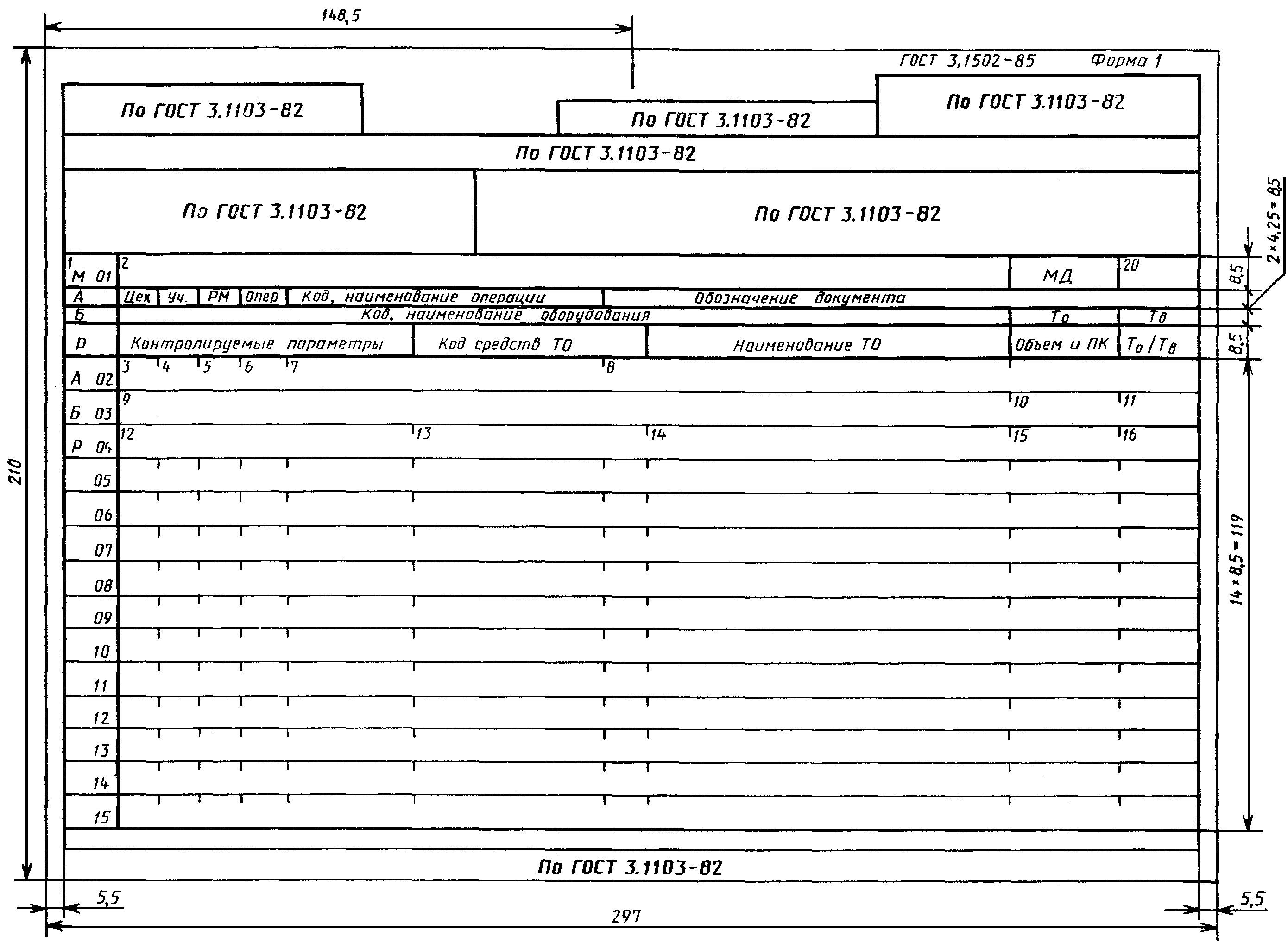

ВЕДОМОСТЬ ОПЕРАЦИЙ ТЕХНИЧЕСКОГО КОНТРОЛЯ (первый или заглавный лист) Форма 1

Форма 2

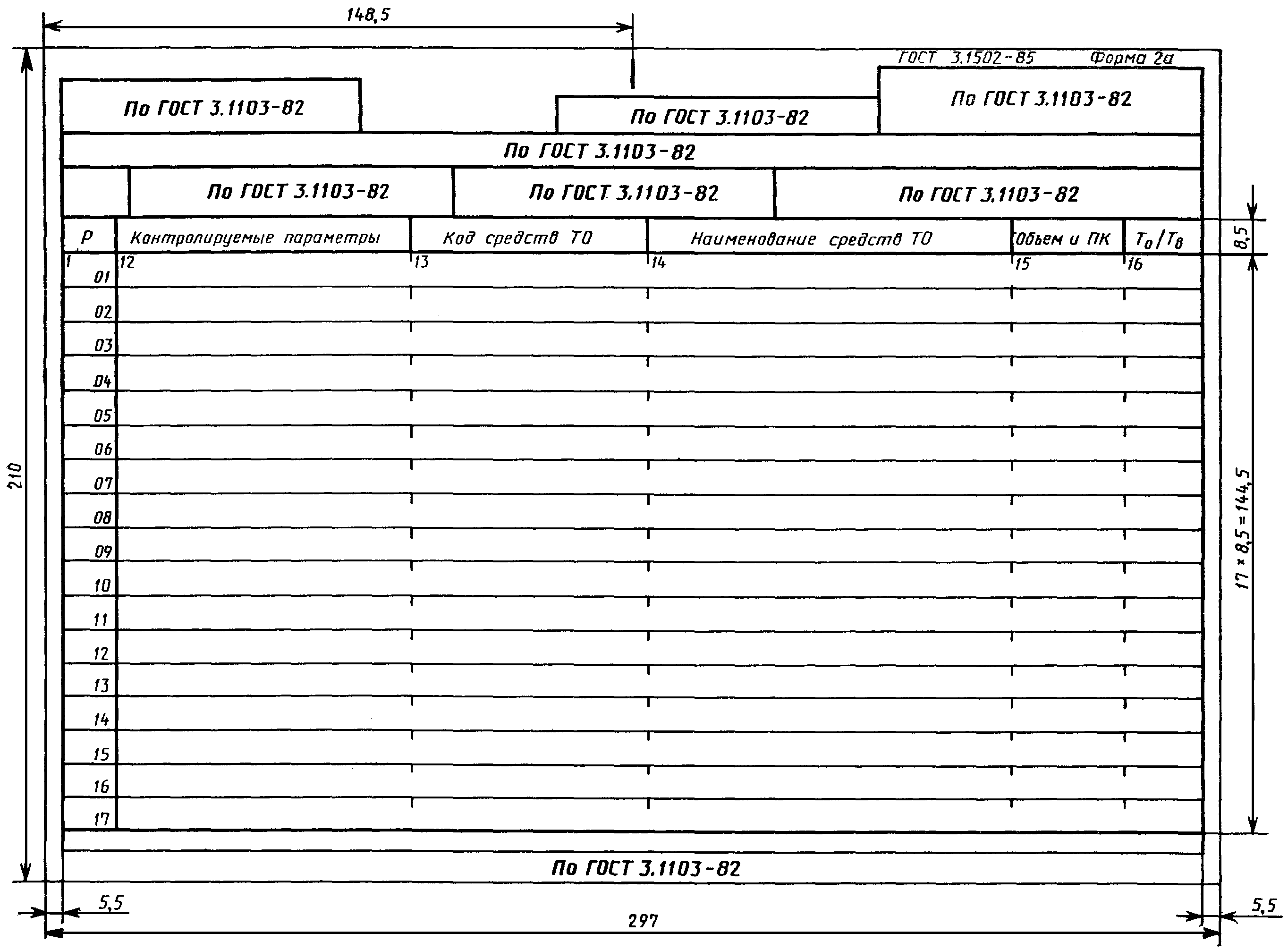

Форма 2а

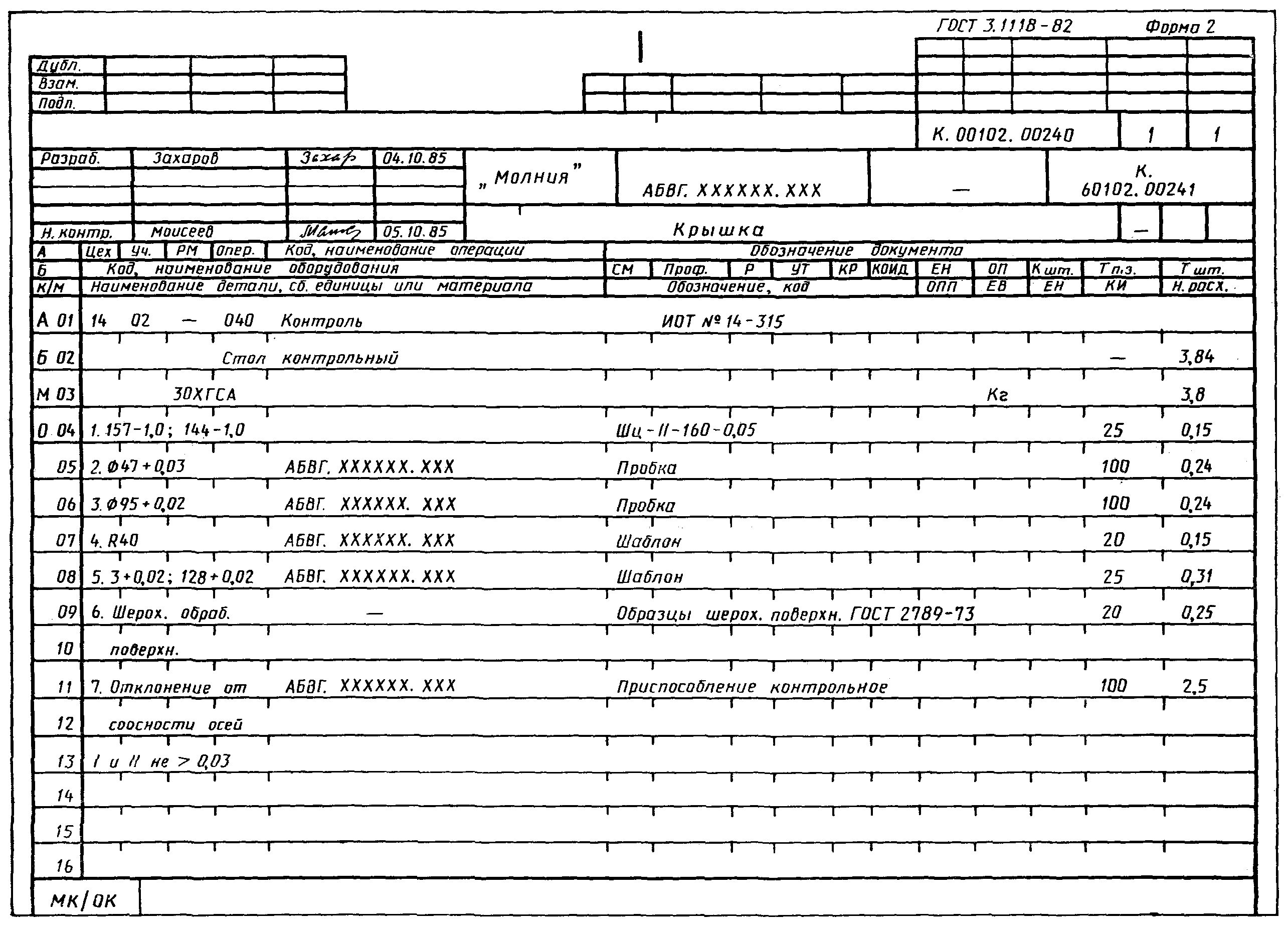

Приложение 1 Рекомендуемое

Приложение 2

ПРИМЕР ОФОРМЛЕНИЯ ОПЕРАЦИИ ТЕХНИЧЕСКОГО КОНТРОЛЯ,

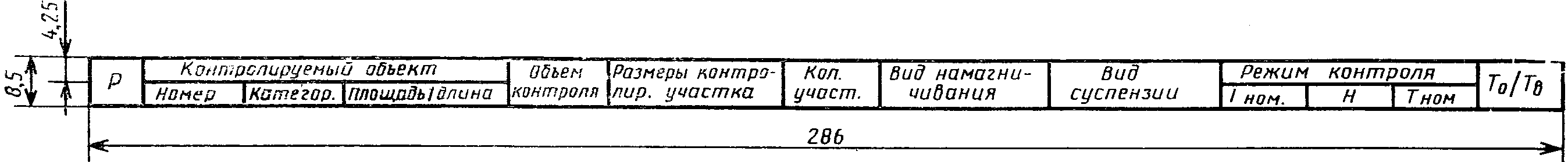

Контроль неразрушающий магнитный

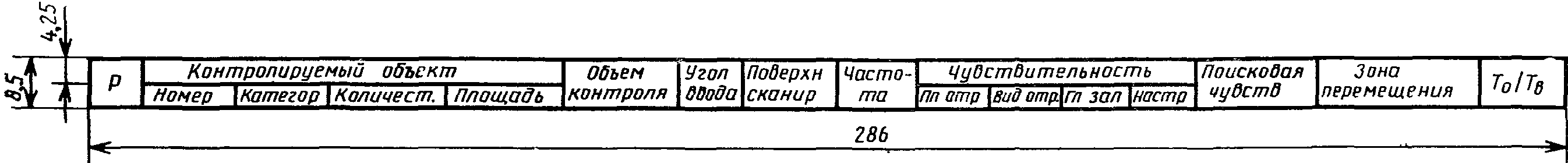

Контроль неразрушающий радиационный

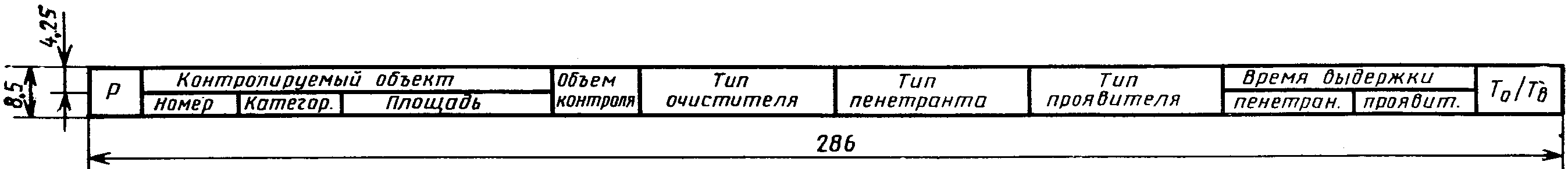

Контроль неразрушающий проникающими веществами

Рекомендуемое

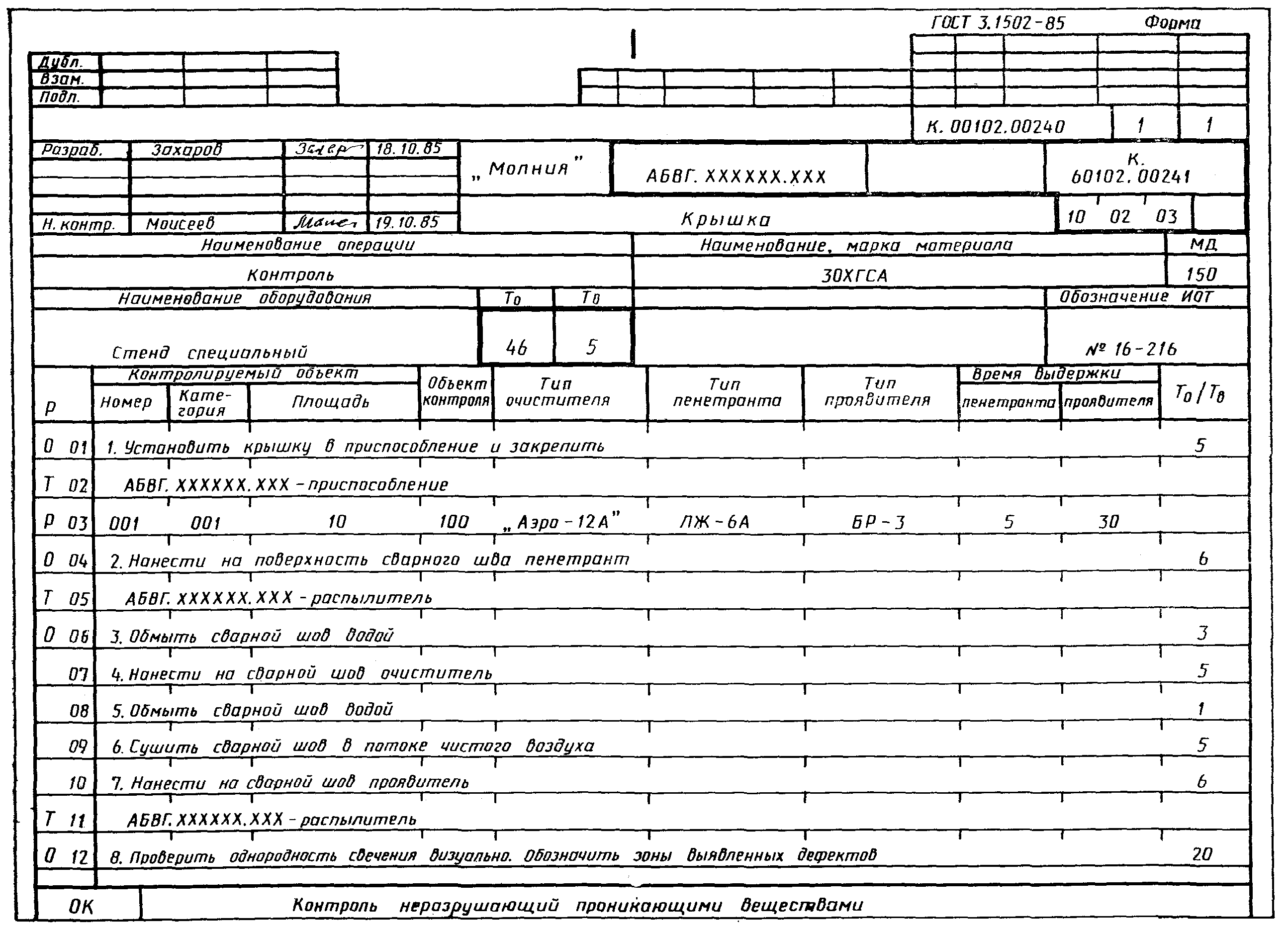

ПРИМЕР ОФОРМЛЕНИЯ ОПЕРАЦИИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ ПРОНИКАЮЩИМИ ВЕЩЕСТВАМИ

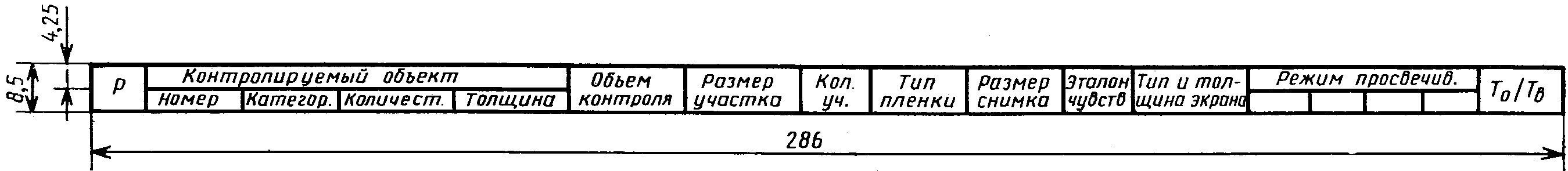

Примечания. 1. При проектировании ОК отдельных видов технического контроля графа "\text{Т}_{\text{о}}/\text{Т}_{\text{в}}" , в строке со служебным символом «Р», является обязательной. Размеры графы по табл. 1, расположение по формам 2 и 2а.
