ГОСТ 3.1409-86. Государственный стандарт Союза ССР. Единая система технологической документации. Формы и требования к заполнению и оформлению документов на технологические процессы (операции) изготовления изделий из пластмасс и резины

(утв. и введен в действие Постановлением Госстандарта СССР от 26.11.1986 № 3554)

Утвержден и введен в действие Постановлением Госстандарта СССР

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

ИСПОЛНИТЕЛИ

Обозначение НТД, на который дана ссылка	Номер пункта, подпункта, перечисления, приложения
ГОСТ 3.1102-81	1
ГОСТ 3.1103-82	2
ГОСТ 3.1104-81 2; 4
ГОСТ 3.1105-84	1
ГОСТ 3.1118-82	1
ГОСТ 3.1119-83	6
ГОСТ 3.1121-84	1; 6
ГОСТ 3.1122-84	1
ГОСТ 3.1124-86	2; 5
	Настоящий стандарт устанавливает формы и требования к заполнению и оформлению технологических документов, проектируемых различными методами, на процессы и операции изготовления изделий из пластмасс и резины.

1. В зависимости от применяемых методов изготовления изделий из пластмасс и резины и выполнения сопутствующих действий выбор соответствующих видов документов устанавливает разработчик документов по табл. 1.

Наименование вида и обозначение формы документа	Условное обозначение вида документа, функции которого выполняет документ	Указания по применению
Операционная карта (ОК):
формы 1 и 2	ОК	Для описания операций прессования
формы 3 и 4	ОК	Для описания операций литья
формы 5 и 6	ОК	Для описания операций шприцевания и экструзии
Маршрутная карта (МК) по ГОСТ 3.1118-82 формы 1б и 3б	ОК	В качестве продолжений ОК (формы 1 - 6)
МК формы 2 и 1б, 4 и 3б по ГОСТ 3.1118-82	КТП	Для описания сопутствующих операций в технологической последовательности с применением различной степени детализации описания технологических процессов
То же	КТТП	Для описания основных и сопутствующих операций в технологической последовательности
Технологическая инструкция (ТИ) по ГОСТ 3.1105-84 формы 5 и 5а	ТИ	Для описания процессов по подготовке материалов, оборудования и т.п.
Карта эскизов (КЭ) формы 6 и 6а, 7 и 7а, 8 и 8а по ГОСТ 3.1105-84	КЭ	Для указания графических иллюстраций к документам
Ведомость технологических документов (ВТД) формы 5 и 5а по ГОСТ 3.1122-84	ВТД	Для указания состава изделий (деталей) к ТТП (ГТП). Необходимость применения устанавливается разработчиком документов
Ведомость деталей к типовому (групповому) технологическому процессу (операции) формы 2 и 2а, 3 и 3а, по ГОСТ 3.1121-84 (МК) формы 2 и 1б, 4 и 3б по ГОСТ 3.1118-82	ВТП	Для указания состава изделий (деталей) к ТТП (ГТП) при описании сопутствующих и основных операций

Примечание. Применение других видов документов, указанных в ГОСТ 3.1102-81 и не приведенных в табл. 1, производится в соответствии с требованиями, установленными на уровне отрасли или предприятия (организации).

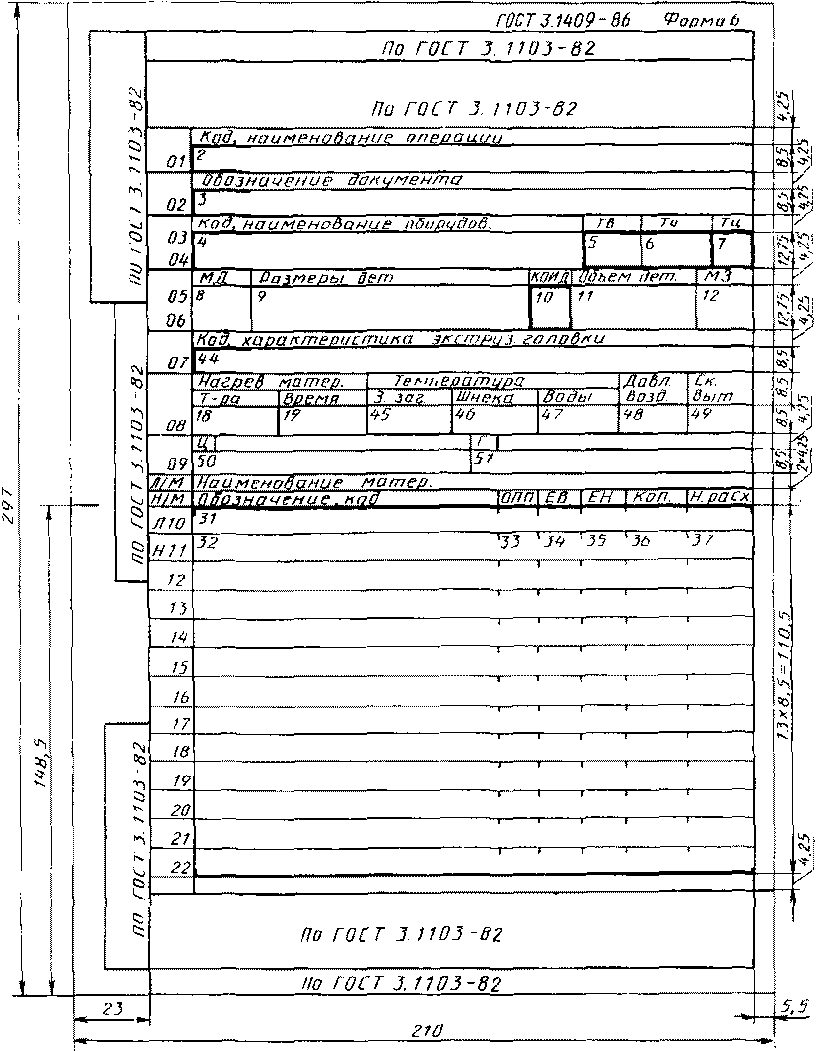

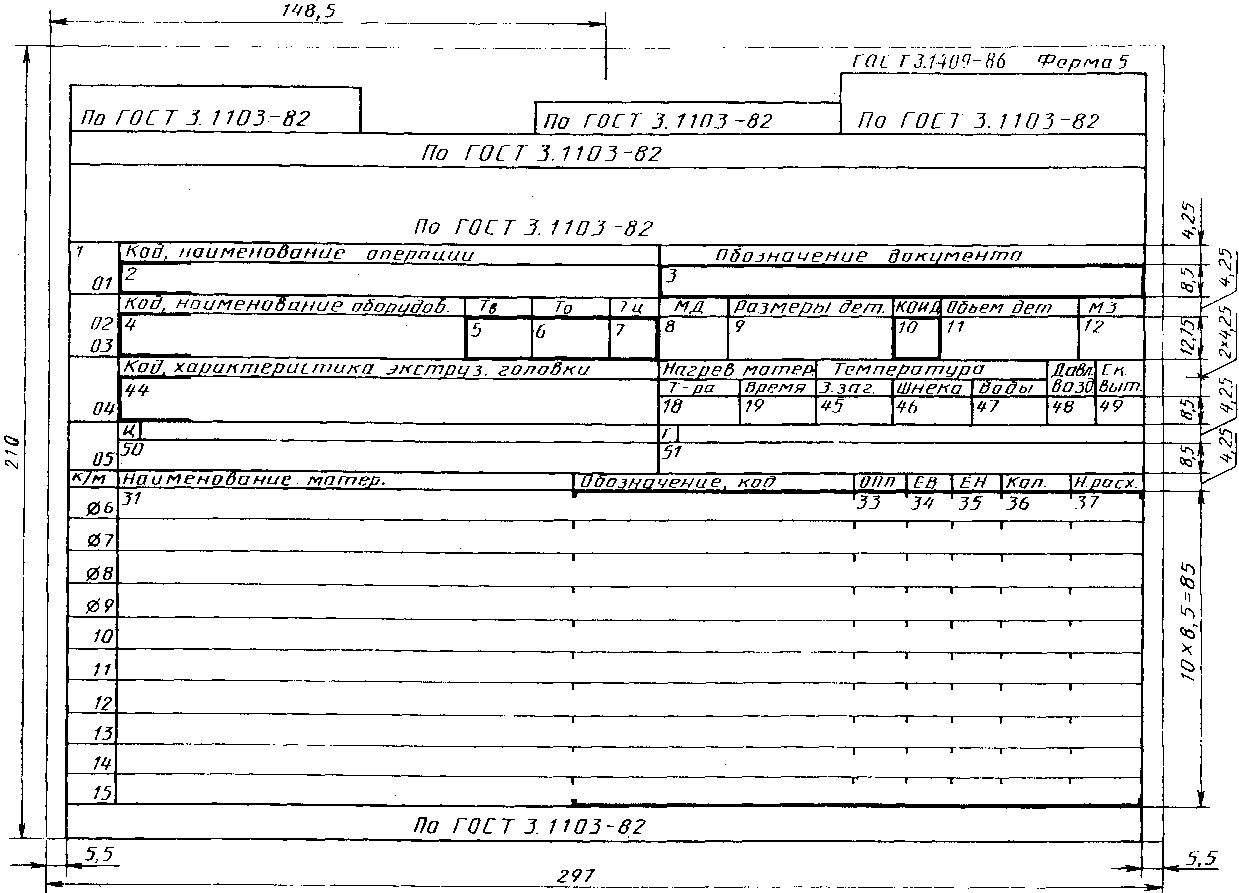

2. Графы форм 1 - 6 ОК следует составлять и заполнять в соответствии с табл. 2.

Таблица 2

Номер графы	Наименование (условное обозначение) графы	Формы ОК	Размеры графы, мм	Кол. знаков	Содержание информации
1	-	1, 2, 3, 4, 5, 6	13,0	5	Обозначение служебного символа и порядкового номера строки. Запись выполняется на уровне одной строки, например М06. Допускается при указании порядкового номера строки в пределах от 01 до 09 применять вместо «0» знак « », например М
2	Код, наименование операции	1, 3, 5	143,0	55	Код операции по «Классификатору технологических операций машиностроения и приборостроения»; наименование операции. Допускается код операции не указывать
		2, 4, 6	169,0	65
3	Обозначение документа	1, 3, 5	130,0	50	Обозначение документов, применяемых при выполнении данной операции, например инструкция по охране труда. Состав документов следует указывать через разделительный знак «;»
		2, 4, 6	169,0	65
4	Код, наименование оборудов.	1, 3, 5	85,8	33	Код оборудования по классификатору, краткое наименование оборудования, его инвентарный номер. Информацию следует указывать через разделительный знак «;». Допускается взамен краткого наименования оборудования указывать его модель. Допускается не указывать инвентарный номер
		2, 4, 6	117,0	43
5	Tв	1, 3, 5, 2, 4, 6	18,2	7	Вспомогательное время на операцию
6	Tо	1, 3, 5, 2, 4, 6	20,8	8	Основное время на операцию
7	Tц	1, 3, 5, 2, 4, 6	18,2	7	Время цикла
8	МД	1, 3, 5, 2, 4, 6	18,2	7	Масса детали по конструкторскому документу
9	Размеры дет.	1, 3, 5 2, 4, 6	44,2	17	Размеры детали (деталей)
			83,2	32
10	КОИД	1, 3, 5, 2, 4, 6	13,0	5	Количество одновременно изготавливаемых деталей при выполнении операции
11	Объем дет.	1, 3, 5, 2, 4, 6	36,6	14	Объем детали (деталей)
12	МЗ	1, 3, 5, 2, 4, 6	18,2	7	Масса заготовки
13	Пресс-форма Код	1, 3, 5 2, 4, 6	62,4	24	Код или обозначение формы: прессовой; литьевой
14	Пресс-форма Масса	1, 3	18,2	7	Масса формы: прессовой; литьевой
		2, 4	28,6	11
15	Температура Формы	1, 3	20,8	8	Температура формы: прессовой; литьевой
		2, 4	26,0	10
16	Температура Пуанс.	1	20,8	8	Температура нагрева пуансона
		2	26,0	10
17	Температура Матр.	1	20,8	8	Температура нагрева матрицы
		2	26,0	10
18	Нагрев матер. Т-ра	1, 3, 2,	26,0	10	Температура нагрева материала
		4, 6 5	20,8	8
19	Нагрев матер. Время	1, 2, 3,	26,0	10	Время нагрева материала
		4, 6 5	20,8	8
20	Нагрев армат. Т-ра	1, 2, 3, 4	26,0	10	Температура нагрева арматуры
21	Нагрев армат. Время	1, 2, 3, 4	26,0	10	Время нагрева арматуры
22	-	1	26,0	10	Резервная графа
		2	65,0	25
		3	104,0	40
23	Усил. прес. Расчет.	1, 2	23,4	9	Усилие прессования расчетное
24	Усил. прес. Рабочее	1, 2	20,8	8	Усилие прессования рабочее
25	Выдержка Давл.	1, 2	20,8	8	Время выдержки в пресс-форме под давлением
26	Выдержка Охл.	1, 2	20,8	8	Время выдержки в пресс-форме при охлаждении
27	Подпрессовка Пауза	1, 2	20,8	8	Пауза до начала подпрессовки
28	Подпрессовка Высота	1, 2	20,8	8	Высота подпрессовки (высота подъема пуансона при подпрессовке)
29	Подпрессовка Кол.	1, 2	20,8	8	Количество подпрессовок
30	Подпрессовка Время	1, 2	20,8	8	Время подпрессовки
31	Наименование матер. и армат.	1, 3, 5	104,0	40	Наименование материала и арматуры
		2, 4, 6	169,0	65
32	Обозначение, код	1, 2, 3, 4, 5, 6	75,4	35	Обозначение арматуры по конструкторскому документу или материала по классификатору
33	ОПП	1, 2, 3, 4, 5, 6	13,0	5	Обозначение подразделения, откуда поступает арматура или материал
34	ЕВ	1, 2, 3, 4, 5, 6	13,0	5	Код единицы величины (массы) детали по классификатору СОЕИ
35	ЕН	1, 2, 3, 4, 5, 6	13,0	5	Единица нормирования, на которую установлена норма расхода материала, например 1, 10, 100
36	Кол.	1, 2, 3, 4, 5, 6	18,2	7	Количество арматуры, применяемой на деталь
37	Н расх.	1, 2, 3, 4, 5, 6	20,8	8	Норма расхода материала. Допускается указывать массу арматуры (одной детали)
38 — 39	Температура: 1 пол.; 2 пол.	3	20,8	8	Температура нагрева половинок литьевой формы
		4	26,0	10
40	Температура по зонам нагрева лит. маш.	3	130,0	50	Температура по зонам нагрева цилиндра литьевой машины. Количество зон устанавливает разработчик документов, применительно к виду оборудования
		4	169,0	65
41	Давл. впрыск.	3, 4	23,4	9	Давление впрыска
42	Выдержка Давл.	3, 4	20,8	8	Время выдержки в форме под давлением
43	Выдержка Охл.	3, 4	20,8	8	Время выдержки в форме при охлаждении
44	Код, характеристика экструз. головки	5	143,0	55	Код (обозначение) экструзионной головки по классификатору, характеристика экструзионной головки. Заполняется по усмотрению разработчика документов
		6	169,0	65
45	Температура З. заг.	5	20,8	8	Температура зоны загрузки
		6	26,0	10
46	Температура Шнека	5	20,8	8	Температура шнека
		6	26,0	10
47	Температура Воды	5	20,8	8	Температура воды
		6	23,4	9
48	Давл. возд.	5	13,0	5	Давление воздуха, подаваемого для раздувки экструзируемого изделия
		6	20,8	8
49	Ск. выт.	5	13,0	5	Скорость вытяжки
		6	20,8	8
50	Ц	5	143,0	55	Температура по зонам нагрева цилиндра
		6	83,2	32
51	Г	5	130,0	50	Температура по зонам нагрева головки
		6	85,8	33
52	-	1	104,0	40	Резервная графа

3. Максимальное количество знаков, вносимых в графу, на один знак меньше количества знаков, указанных в табл. 2.

4. Для документов, заполняемых рукописным способом, размеры граф допускается округлять до ближайшего целого числа.

5. Общие требования к формам и бланкам документов при проектировании документов:

без применения средств механизации и автоматизации по ГОСТ 3.1104-81;

с применением средств механизации и автоматизации по ГОСТ 3.1124-86.

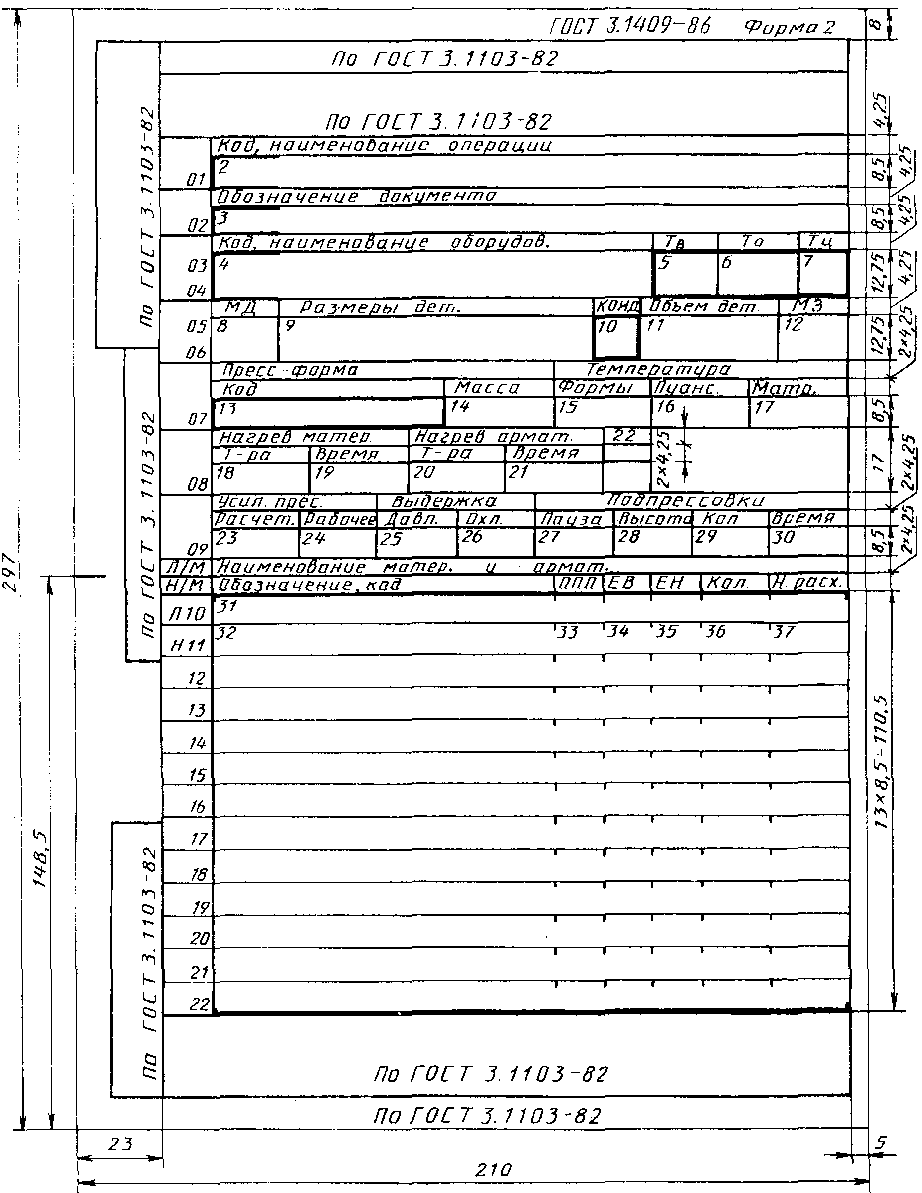

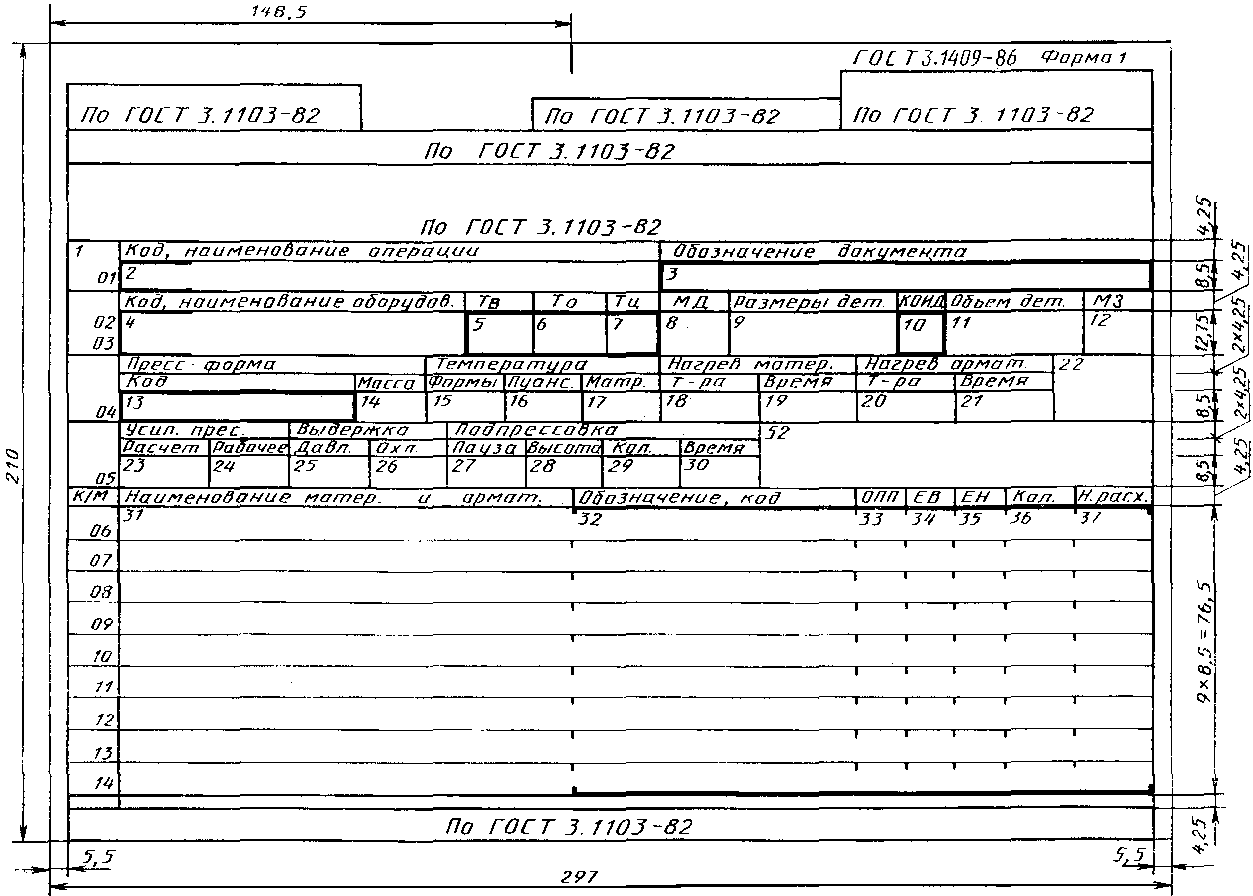

ОПЕРАЦИОННАЯ КАРТА ПРЕССОВАНИЯ (первый или заглавный лист)

ОПЕРАЦИОННАЯ КАРТА ПРЕССОВАНИЯ (первый или заглавный лист)

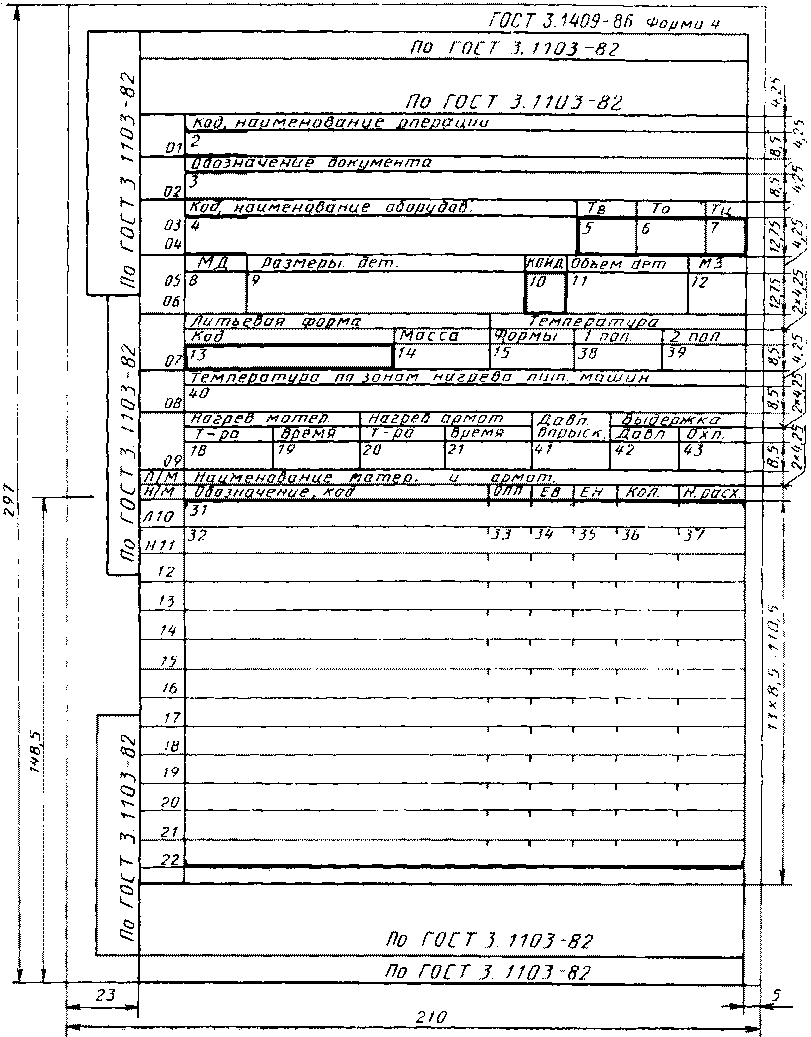

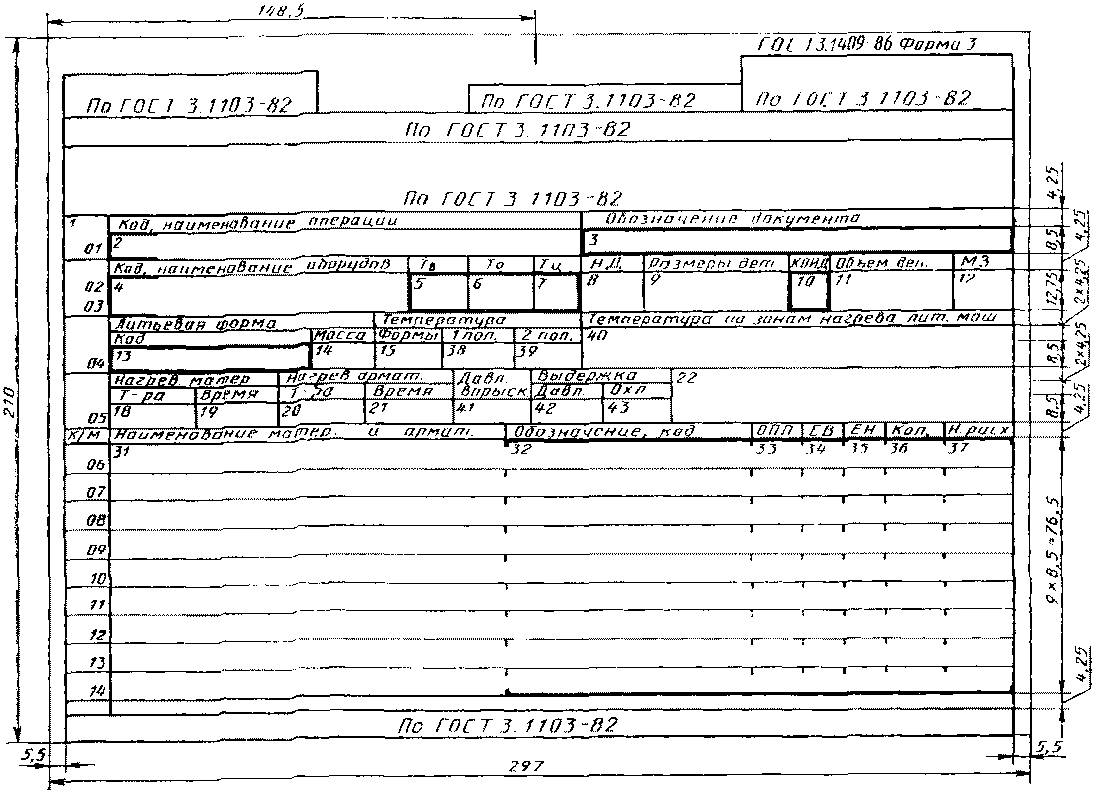

ОПЕРАЦИОННАЯ КАРТА ЛИТЬЯ ПОД ДАВЛЕНИЕМ (первый или заглавный лист)

для единичных технологических процессов — по ГОСТ 3.1119-83;

для типовых и групповых технологических процессов (операций) — по ГОСТ 3.1121-84.

7. Запись наименования операции следует выполнять в соответствии с классификатором технологических операций, машиностроения и приборостроения.

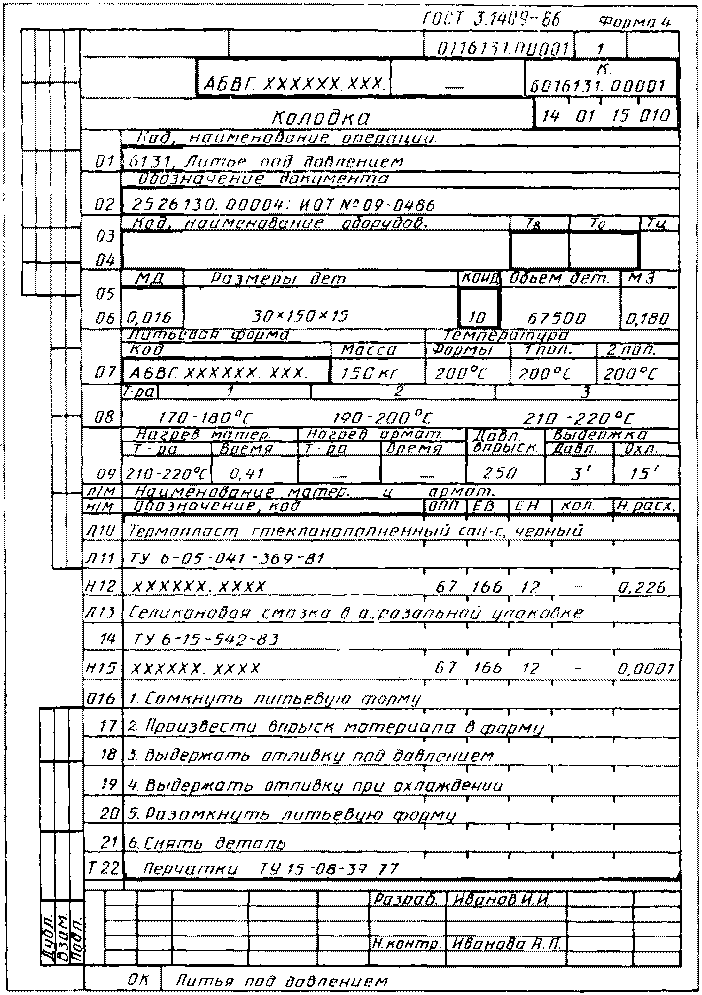

8. Пример оформления ОК приведен в рекомендуемом Приложении.

---
