ГОСТ 3.1123-84. Межгосударственный стандарт. Единая система технологической документации. Формы и правила оформления технологических документов, применяемых при нормировании расхода материалов

(утв. и введен в действие Постановлением Госстандарта СССР от 19.12.1984 № 4728)

(ред. от 01.08.1987)

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета по стандартам от 19.12.1984 № 4728

3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

4. ИЗДАНИЕ (февраль 2012 г.) с Изменением № 1, утвержденным в августе 1987 г. (ИУС 12-87)

Настоящий стандарт устанавливает формы и правила оформления технологических документов для указания норм расхода материалов (за исключением драгоценных металлов) при изготовлении или ремонте изделий в условиях технологической подготовки основного и вспомогательного производств и разрабатываемых с применением различных методов проектирования:

• ведомости материалов (ВМ);
• ведомости специфицированных норм расхода материалов (ВСН);
• ведомости удельных норм расхода материалов (ВУН);
• комплектовочной карты (КК).

1. ОБЩИЕ ПРАВИЛА ОФОРМЛЕНИЯ

1.1. Оформление форм, бланков и документов — по ГОСТ 3.1129 и ГОСТ 3.1130.

1.2. При заполнении форм документов используют способ, при котором информацию вносят построчно несколькими типами строк. Каждому типу строки соответствует свой служебный символ.

1.3. Указание соответствующих служебных символов для типов строк, в зависимости от размещаемого состава информации, в графах форм документов следует выполнять согласно табл. 1.

1.4. Для разработки ВСН, ВУН, КК допускается применять формы 2, 1б, 4 и 3б МК по ГОСТ 3.1118, в этом случае графы в строке со служебным символом «Б» не заполняют, для ВСН и ВУН также не заполняют графы 33 и 34.

(Измененная редакция, Изм. № 1).

<*> Упоминаемый в разделе ГОСТ 3.1103-82 с 1 января 2012 г. заменен на ГОСТ 3.1103-2011.

2.1. ВМ разрабатывают на одном из первых этапов технологической подготовки производства — при постановке изделия на производство.

2.2. ВМ следует разрабатывать на изделие в целом или на его составные части на основе данных, содержащихся в конструкторской и (или) технологической документации.

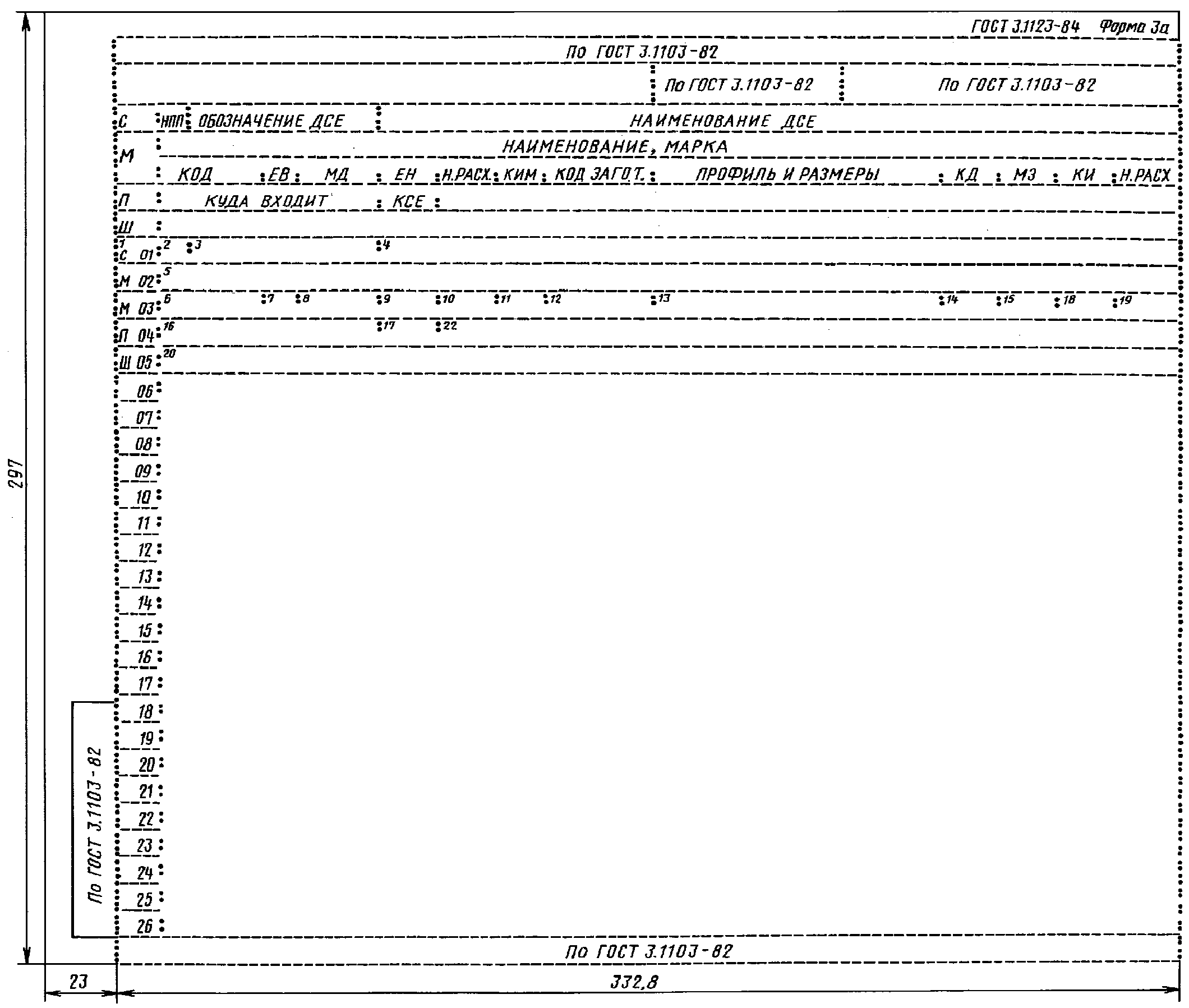

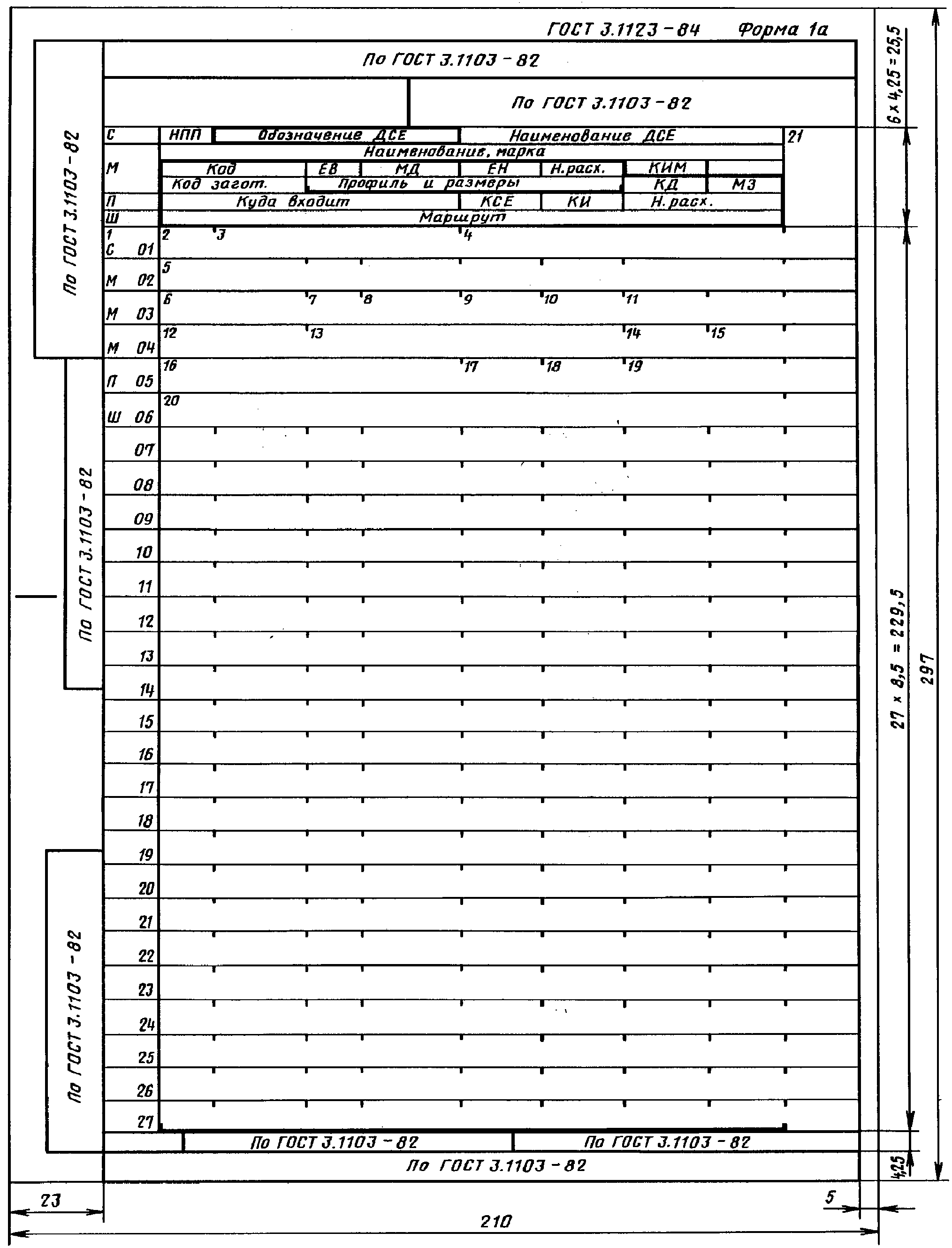

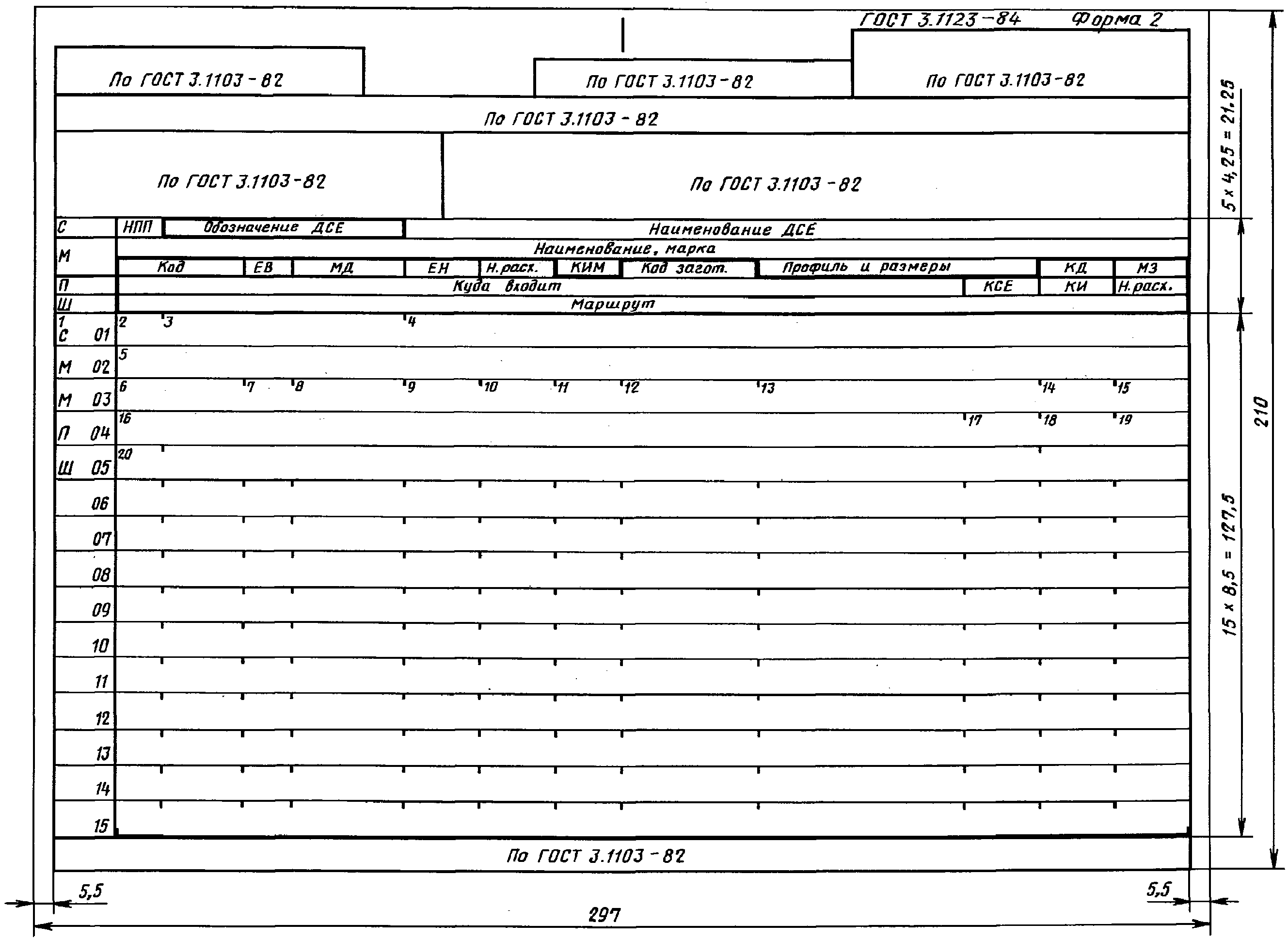

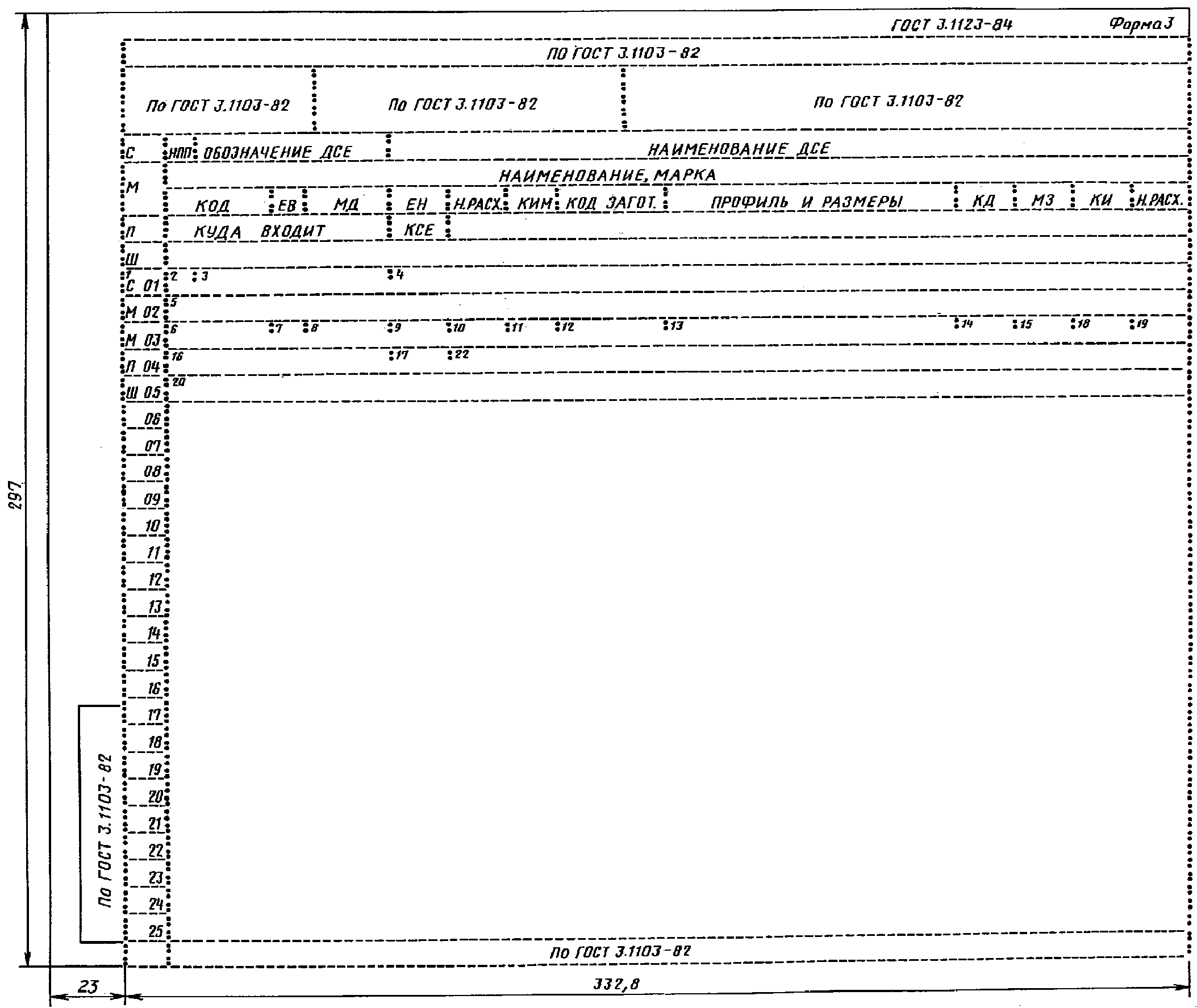

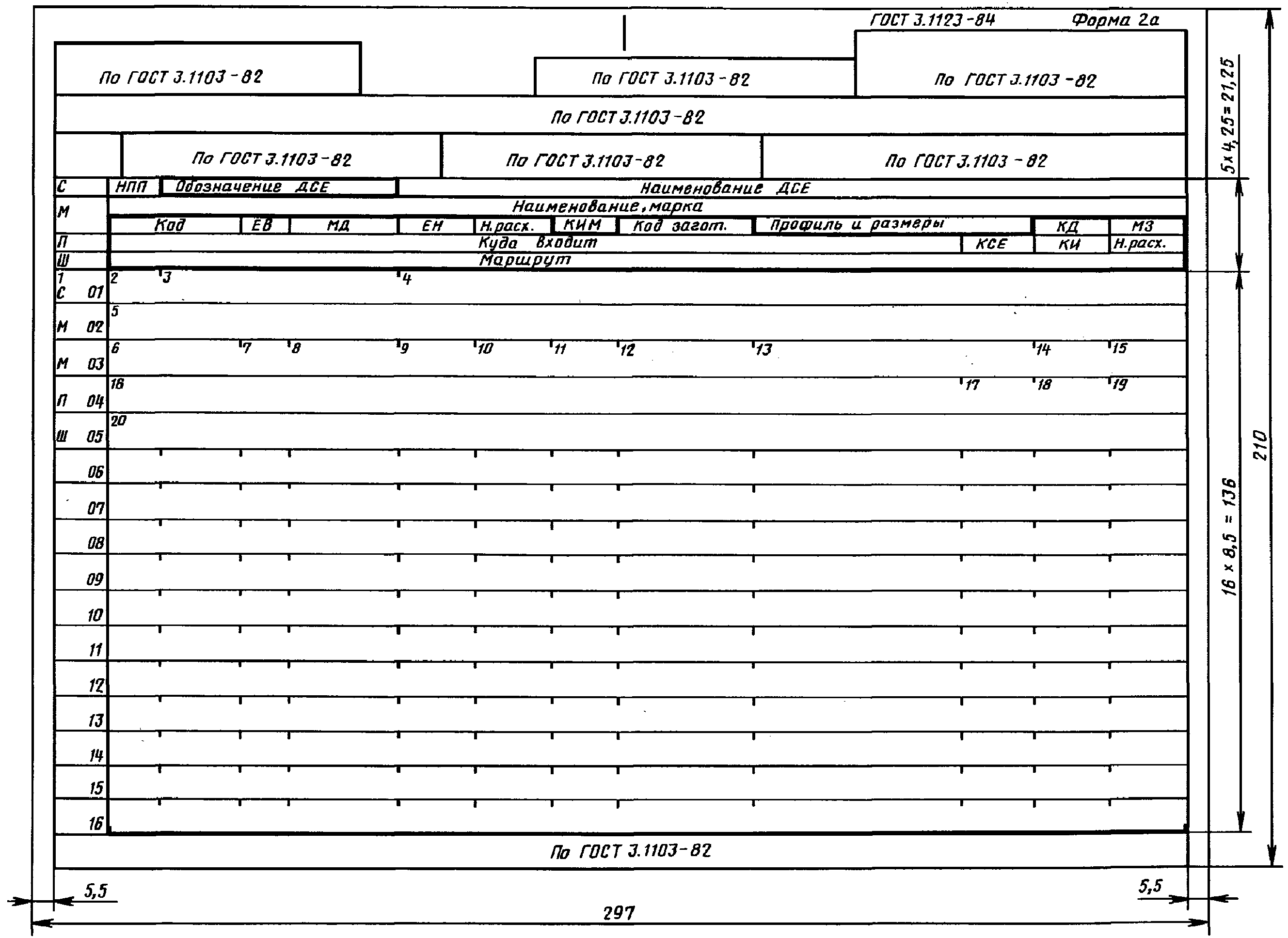

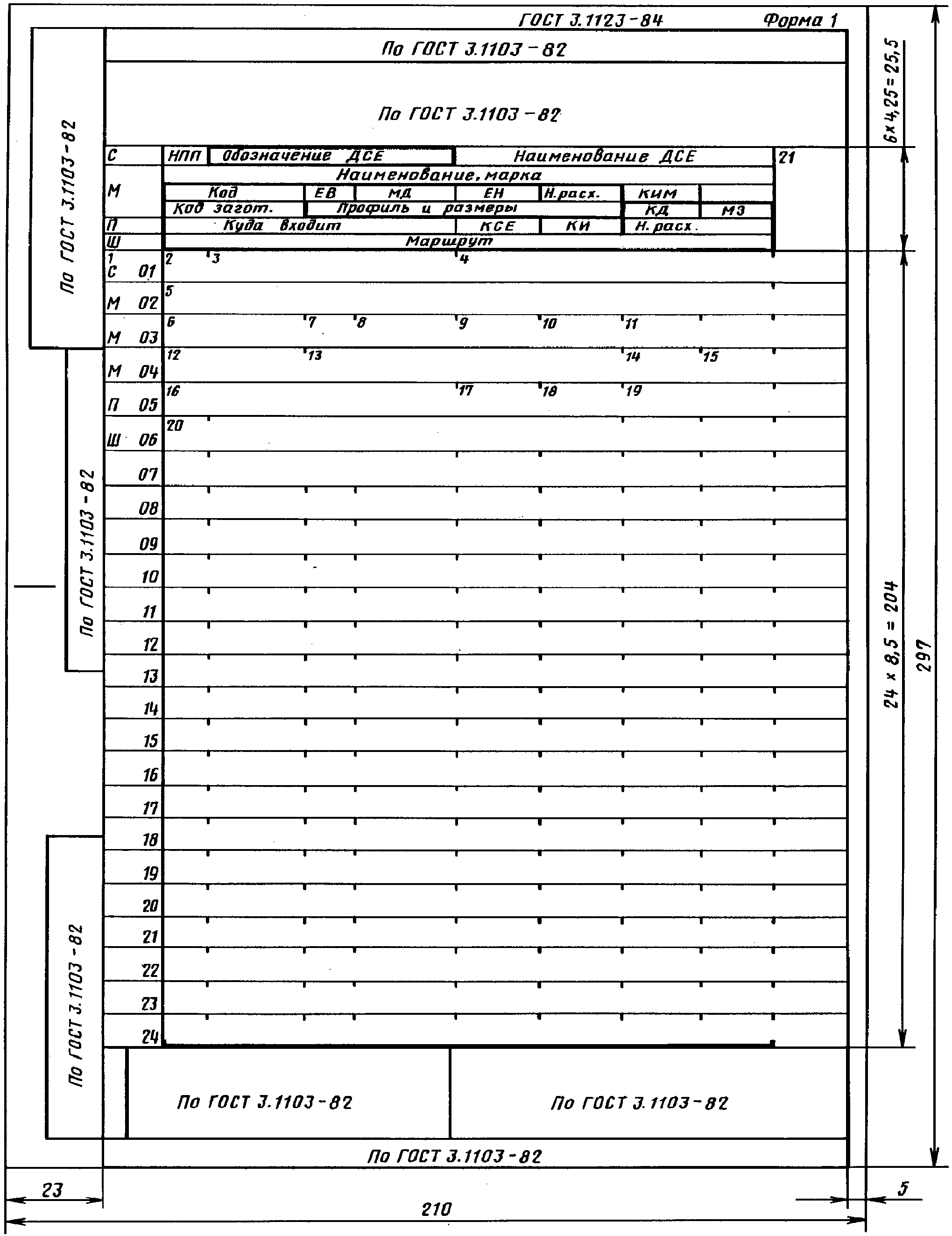

2.3. Для разработки ВМ следует применять формы 1 и 1а, 2 и 2а, а при распечатке на АЦПУ ЭВМ - формы 3 и 3а, рассчитанные на 128 символов.

В целях рационального размещения информации на формах 3 и 3а допускается:

• переносить информацию о количестве деталей на изделие и норме расхода на изделие (графы 18 и 19) со строки с символом П на строку с символом М;
• использовать графу 22 для указания информации по технологическому маршруту, а строку, имеющую служебный символ Ш, не применять.

(Измененная редакция, Изм. № 1).

2.4. Исходя из состава решаемых задач на этапе подготовки бланков ВМ к размножению или при их распечатке, допускается:

• исключать строку, имеющую служебный символ Ш;
• для форм 1 и 1а не заполнять графы 16 и 17;
• для форм 2 и 2а исключать строку, имеющую служебный символ П, с переносом граф 18 и 19 на строку с символом С.

2.5 Запись информации в ВМ следует производить по разделам в следующем порядке:

• сборочные единицы;
• детали;
• материалы;
• комплекты.

Наличие разделов определяется составом изделия.

2.6. В разделы «Сборочные единицы», «Детали» и «Комплекты» вносят данные по сборочным единицам (в том числе и по покупным), деталям и комплектам, непосредственно входящим в изделие, а также по комплектам к изделию.

2.7. В раздел «Материалы» вносят данные о материалах, указанных в спецификациях сборочных единиц, комплектов, в технических требованиях на чертежах и в технологической документации.

Допускается нормирование вспомогательных материалов производить как на отдельные детали, сборочные единицы, так и на изделие.

2.8 Графы форм следует заполнять в соответствии с табл. 2.

Обозначение служебного символа и порядковый номер строки. Запись выполняют на уровне одной строки, например М02, П05.

Допускается при указании номера строки в пределах от 01 до 09 применять вместо 0 знак Ø , например М Ø2 , ПØ2

Номер по порядку

Обозначение детали или сборочной единицы по конструкторскому документу

Наименование детали или сборочной единицы по конструкторскому документу

Наименование, сортамент, размер и марка материала, обозначение стандарта, технических условий. Запись выполняют в одну строку с применением разделительного знака «/», например Лист Б-ПН-0-4,0 x 1000 x 2000 ГОСТ 19903-74/ВСт2кп2 ГОСТ 14637-89

Код материала по классификатору

Код единицы величины (массы, длины, площади и т.п.) детали, заготовки, материала по Классификатору СОЕИ.

Допускается указывать единицу измерения величины

Масса детали по конструкторскому документу

Единица нормирования, на которую установлена норма расхода материала, например 1, 10, 100

Норма расхода материала на деталь

Коэффициент использования материала

Код заготовки по классификатору. Допускается указывать вид заготовки (отливки, прокат, поковки и т.п.)

Профиль и размеры исходной заготовки.

Допускается профиль не указывать

Количество деталей, изготавливаемых из одной заготовки

Масса заготовки

Обозначение сборочной единицы или изделия, куда входит деталь, сборочная единица

Количество деталей одного обозначения, входящих в сборочную единицу.

Примечание. Допускается не заполнять в случае отсутствия информации о входимости деталей в сборочные единицы.

Количество деталей или сборочных единиц одного обозначения, входящих в изделие

Норма расхода материала на изделие

Перечень условных обозначений структурных подразделений конкретной организации (предприятия), специализированных по технологическим методам изготовления (ремонта) изделия (составной части изделия), материалов, комплектов в технологической последовательности их участия и в соответствии с выбранным маршрутом.

Примечания:

1. Условное обозначение структурных подразделений следует применять в соответствии с порядком, установленным в отрасли (организации, предприятии).

2. В состав структурного обозначения допускается вводить номер цеха, номер участка, номер рабочего места.

Например

XX. XX. XX

<pre class="legal-pre">  ──┬─        ──┬─        ──┬─
    │           │           │рабочее место
    │           │           └─────────────
    │           │участок
    │           └────────</pre>
    │цех
    └────────

Графы для особых указаний, порядок заполнения которых устанавливается отраслевыми НТД

(Измененная редакция, Изм. № 1).

2.9. Размеры граф форм следует выбирать в соответствии с табл. 5, исходя из шага печатающих устройств 2,6 мм.

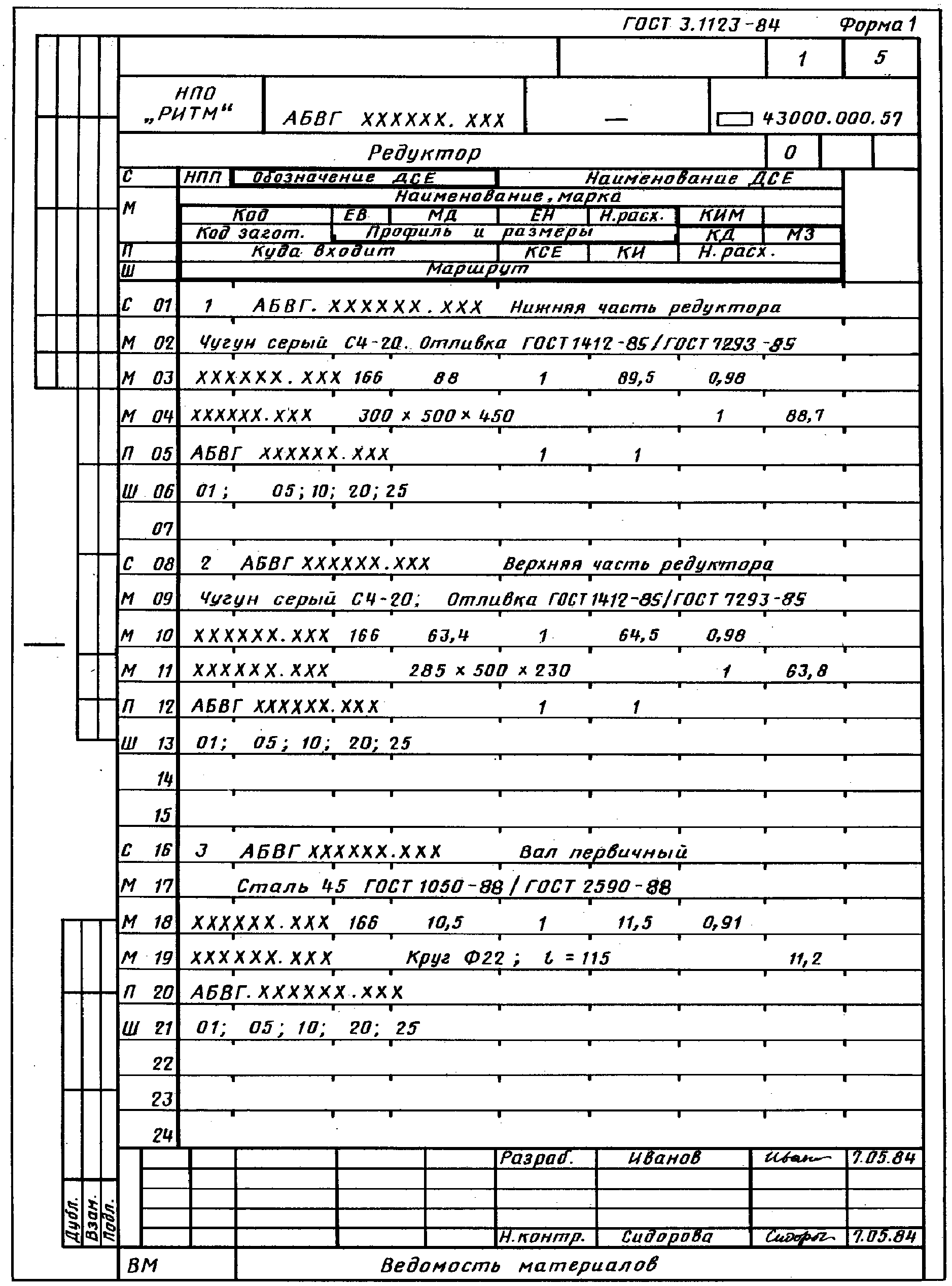

2.10 Пример оформления ВМ приведен в Приложении <*>.

<*> Упоминаемый в Приложении ГОСТ 2590-88 заменен на ГОСТ 2590-2006.

3. ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ ВЕДОМОСТИ СПЕЦИФИЦИРОВАННЫХ НОРМ РАСХОДА МАТЕРИАЛОВ И ВЕДОМОСТИ УДЕЛЬНЫХ НОРМ РАСХОДА МАТЕРИАЛА

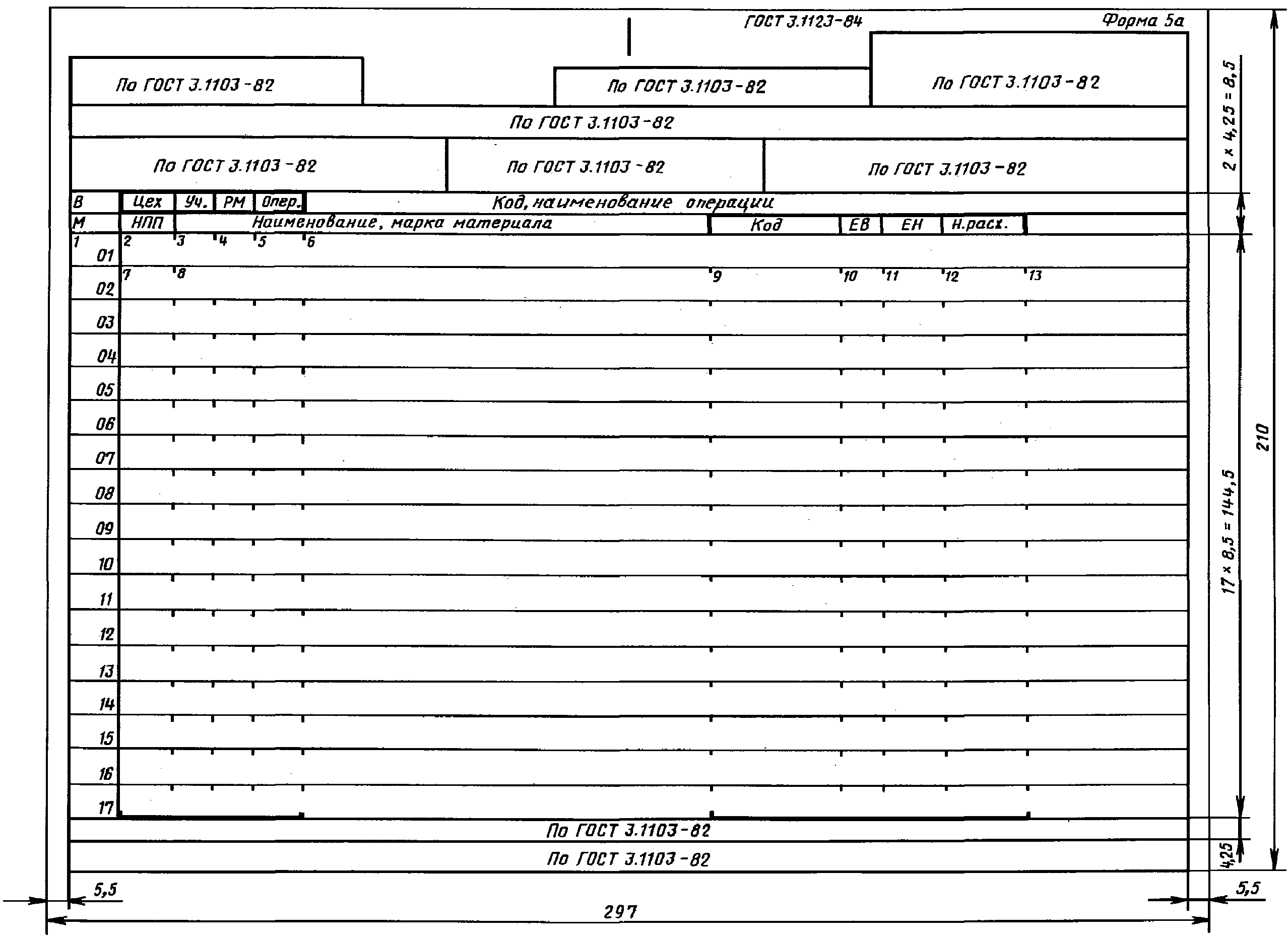

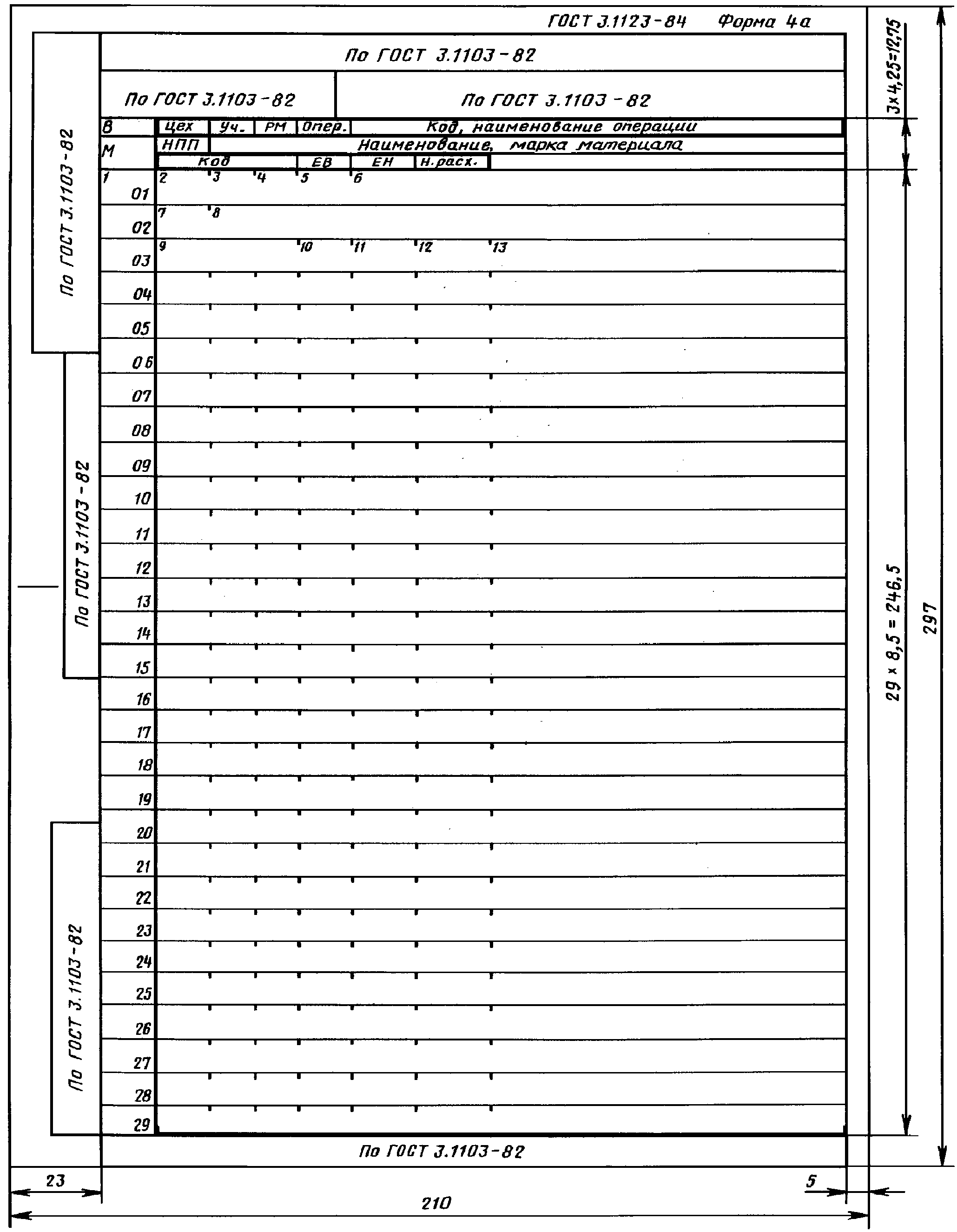

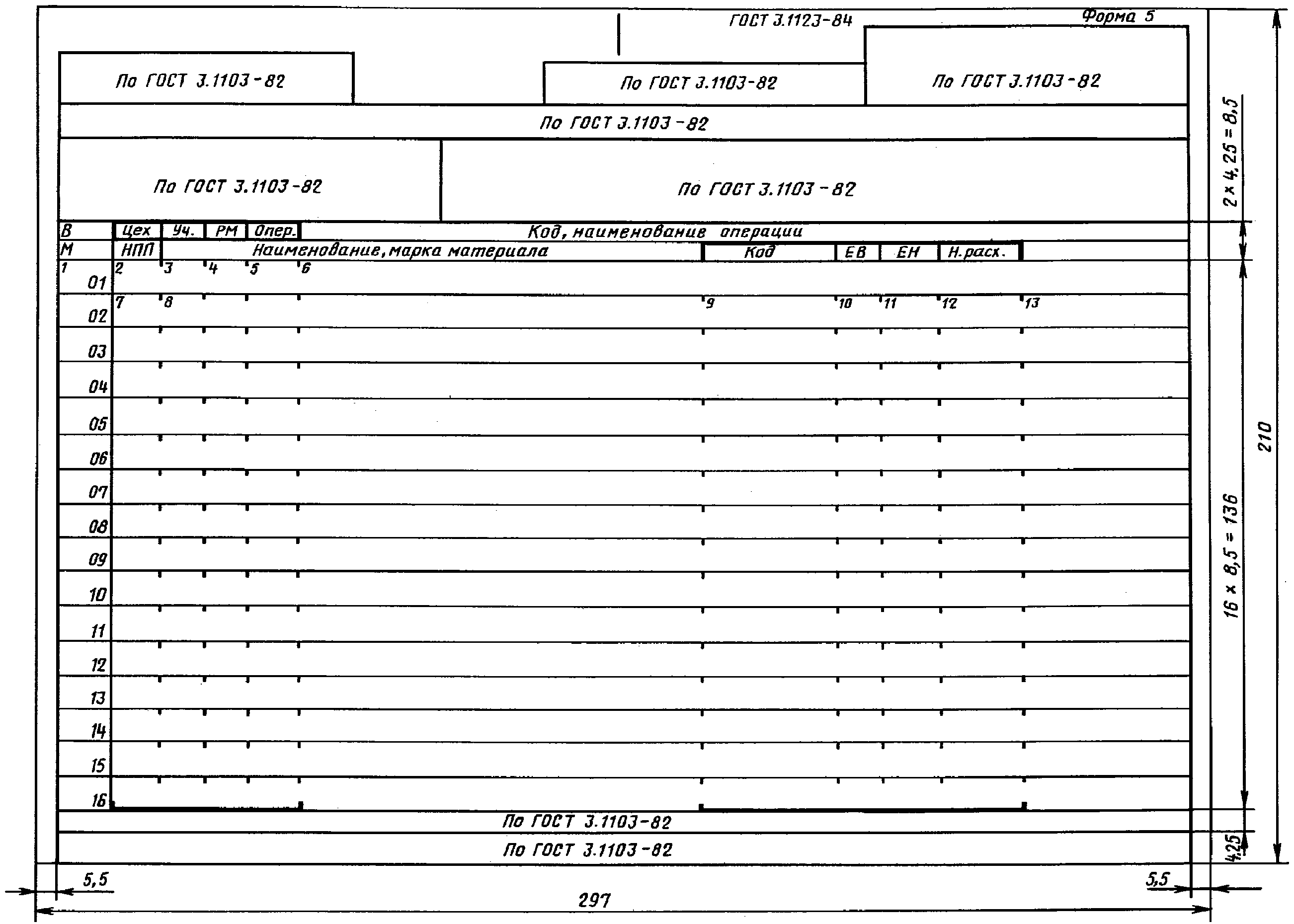

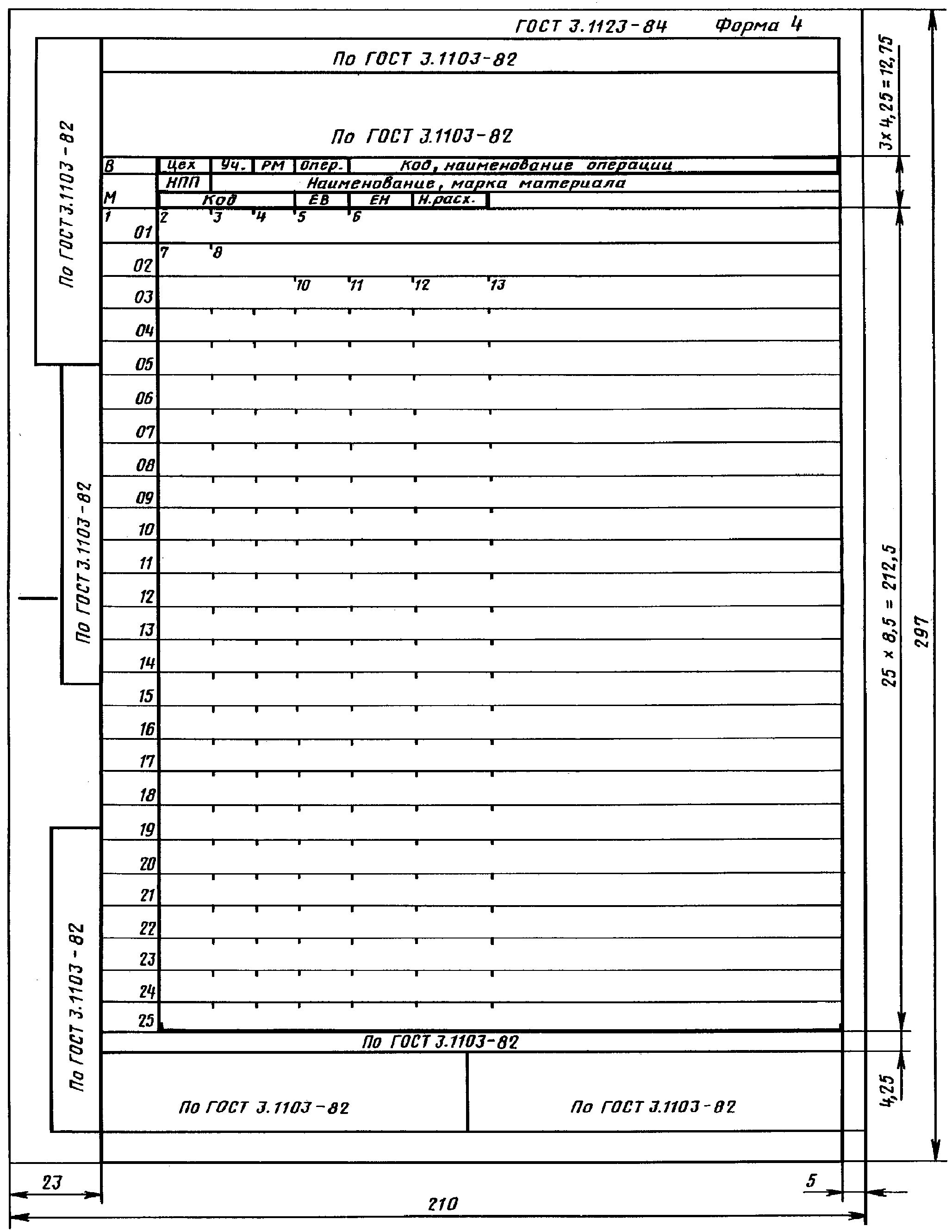

3.1. Для разработки ВСН и ВУН следует применять унифицированные формы 4 и 4а или 5 и 5а, при этом в графе 28 блока Б6 основной надписи следует проставлять условное обозначение и ВСН и ВУН, заключив ВУН в скобки. Условное обозначение разрабатываемого документа необходимо подчеркнуть.

(Измененная редакция, Изм. № 1).

3.2 ВСН следует разрабатывать на изделие в целом.

3.3. ВУН следует разрабатывать на отдельные виды растворов, компонентов и т.п., а также при необходимости к типовым или групповым технологическим процессам (операциям), предусматривающим нанесение или получение различных видов покрытий.

Необходимость применения и разработки ВУН определяет разработчик документов.

3.4. Исходя из состава решаемых задач в формах ВСН (ВУН), допускается исключать строку, имеющую служебный символ В.

3.5 Графы форм следует заполнять в соответствии с табл. 3.

3.6. Размеры граф форм ВСН (ВУН) следует выбирать в соответствии с табл. 5, исходя из шага печатающих устройств 2,6 мм.

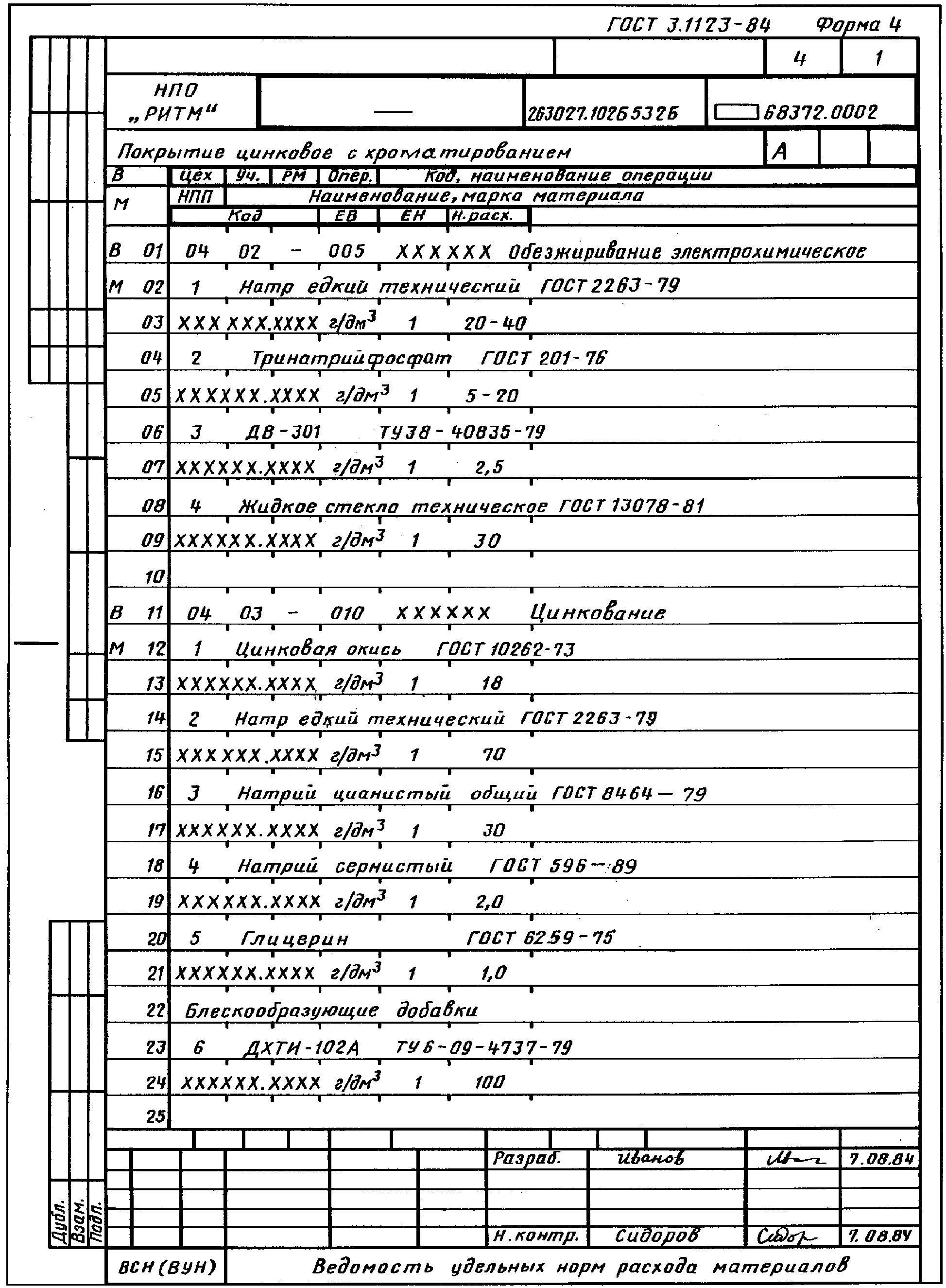

3.7 Пример оформления ВСН (ВУН) приведен в Приложении.

4. ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ КОМПЛЕКТОВОЧНОЙ КАРТЫ

4.1. КК следует разрабатывать на различные технологические процессы (операции) сборки изделий и их составных частей.

Допускается разрабатывать КК для указания данных по расходу вспомогательных материалов к комплектам документов на различные процессы других технологических методов.

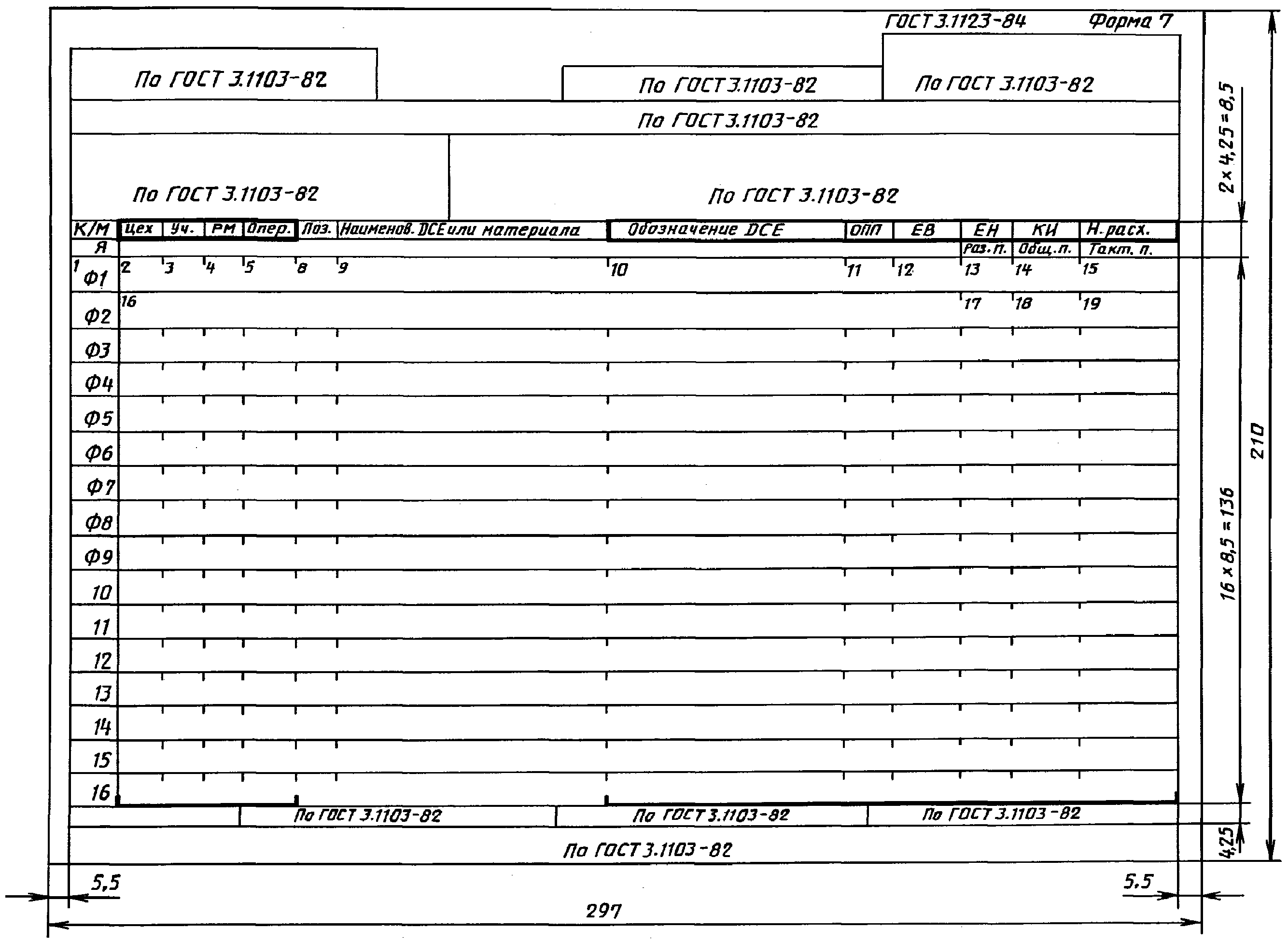

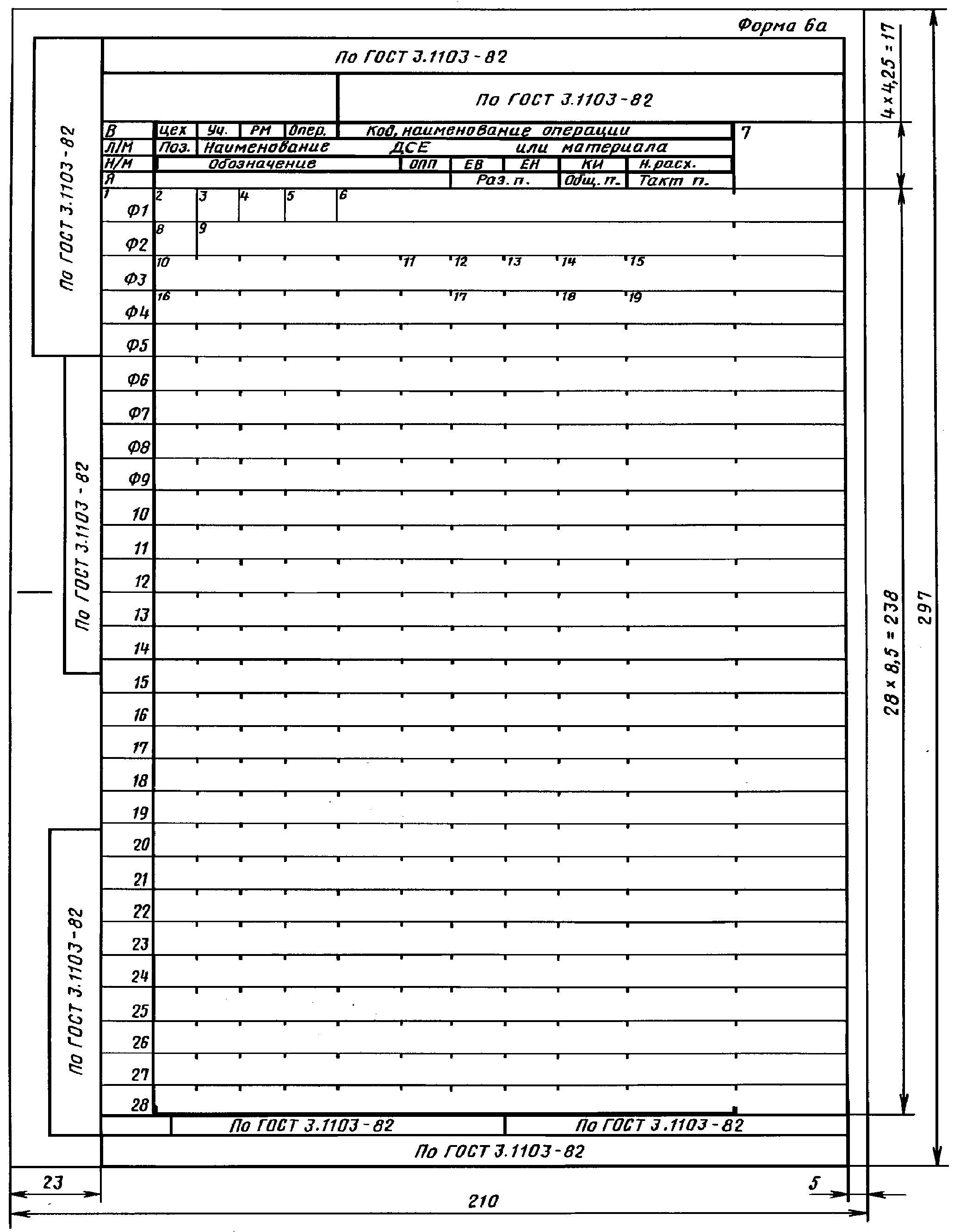

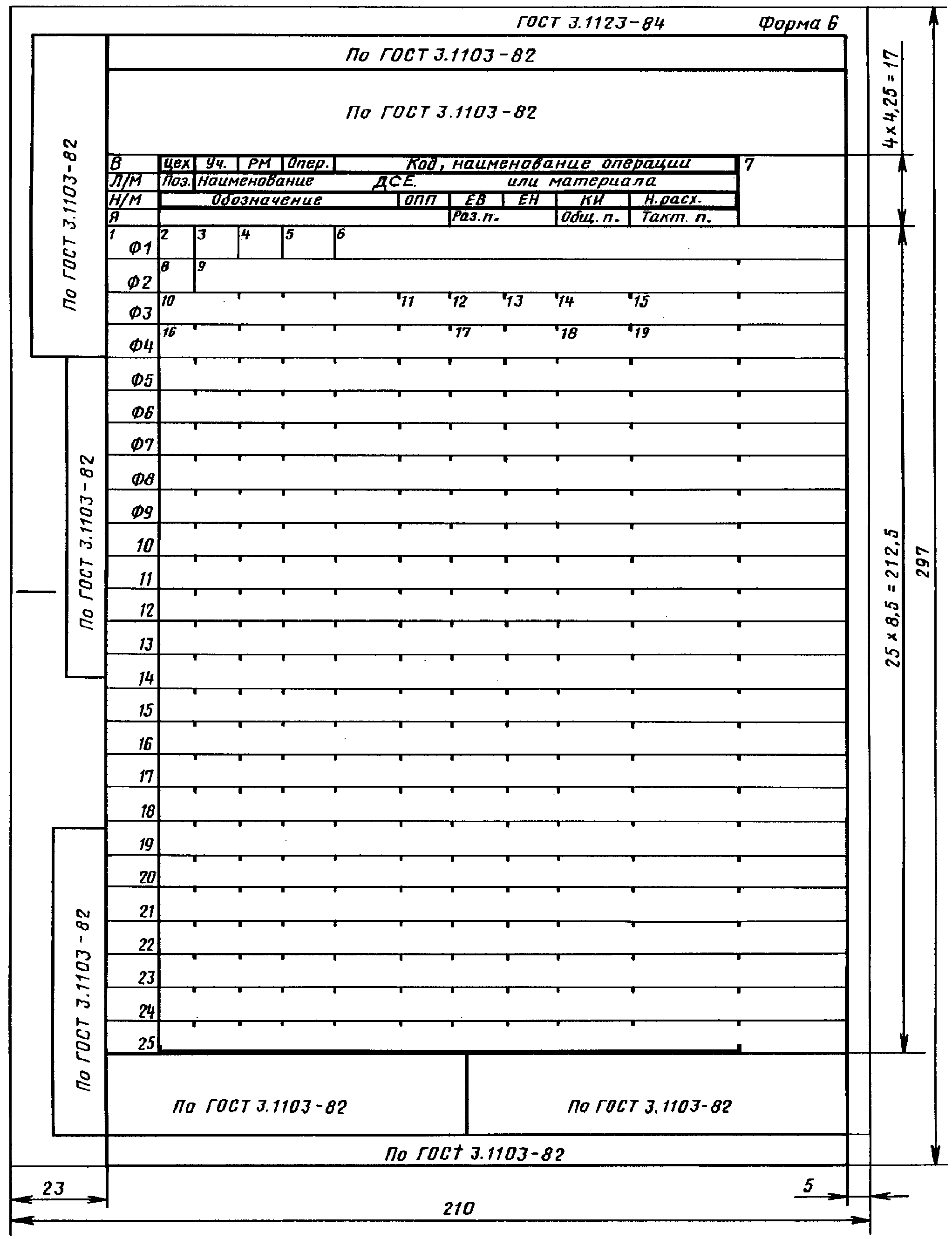

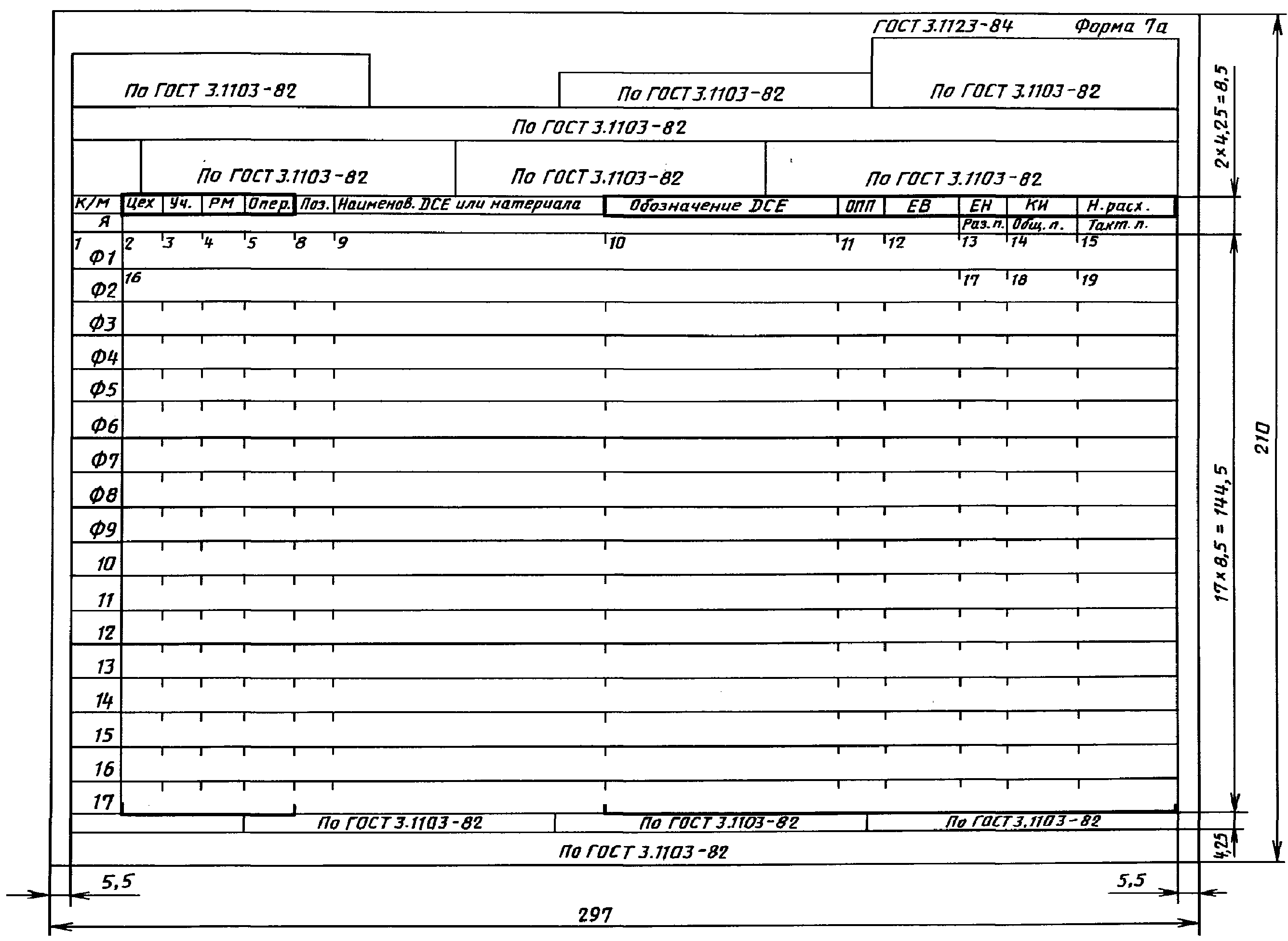

4.2. Для разработки КК следует применять формы 6 и 6а или 7 и 7а. Выбор соответствующих форм определяет разработчик документов.

(Измененная редакция, Изм. № 1).

4.3. Исходя из состава решаемых задач, в формах КК допускается исключать строку, имеющую служебный символ Я.

4.4. Для документов, заполняемых рукописным способом или с помощью печатающей машинки и не подлежащих обработке средствами механизации и автоматизации, допускается не проставлять служебный символ на последующих строках, несущих ту же информацию для одной и той же операции, на данном листе документа.

4.5 Графы форм следует заполнять в соответствии с табл. 4.

<*> Графы заполняют для конвейерной или другой поточной сборки.

(Измененная редакция, Изм. № 1).

4.6. Размеры граф форм КК следует выбирать в соответствии с табл. 5, исходя из шага печатающего устройства 2,6 мм.

Примечание. В графе «Количество знаков» указывают число знаков, соответствующее ширине данной графы. Максимальное количество знаков вносимой информации на один знак меньше.

Для документов, заполняемых рукописным способом, размеры граф допускается округлять до ближайшего целого числа.

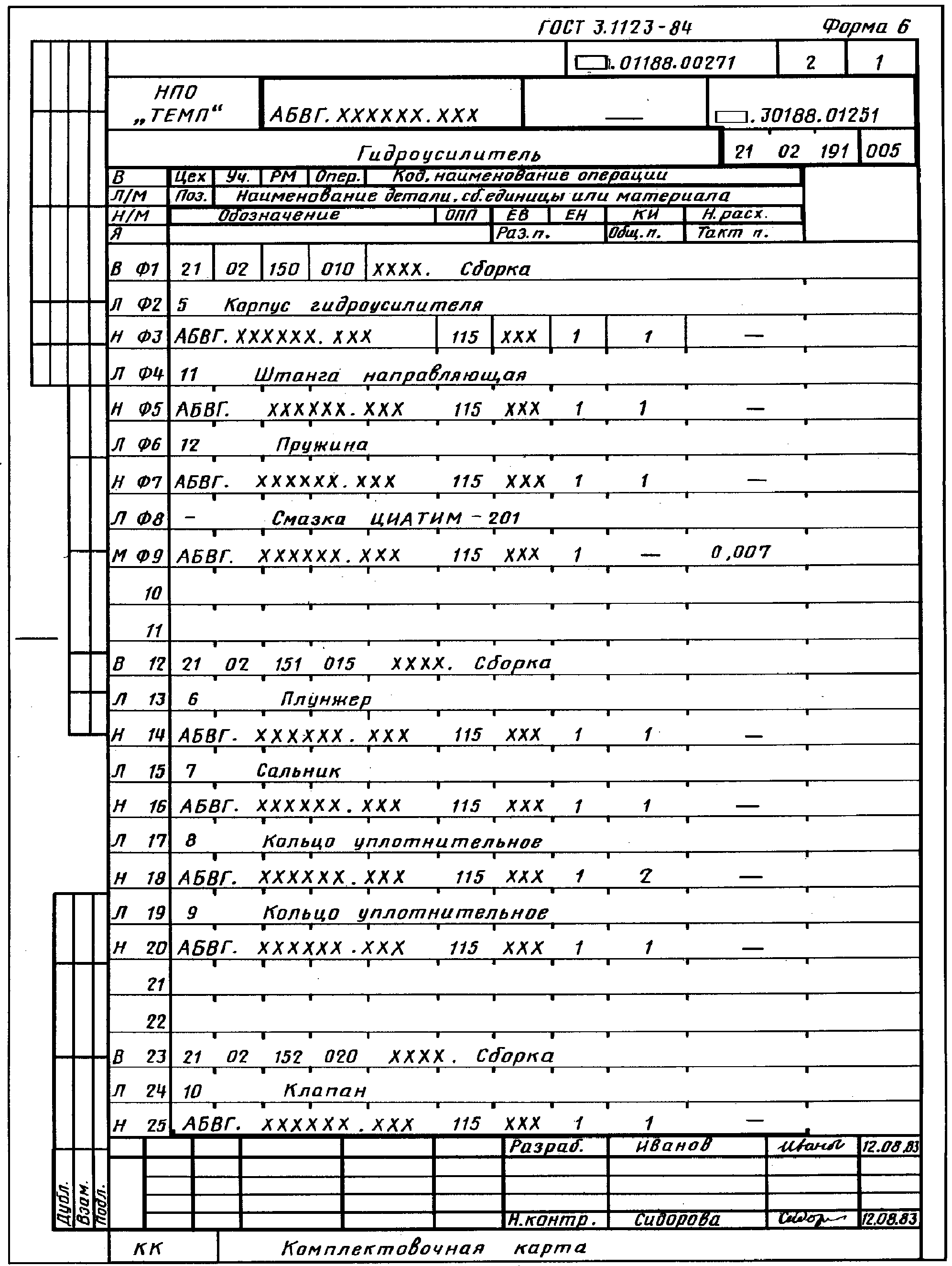

4.7 Пример оформления КК приведен в Приложении.

4.8. Разделение граф следует выполнять вертикальными отрезками прямой линии длиной 0,5 — 1,5 мм.

(Измененная редакция, Изм. № 1).

4.9. При расчете норм расхода материалов допускается применение дополнительных документов, установленных отраслевыми НТД или НТД предприятия (организации).

4.10. При применении средств механизации и автоматизации для разработки и оформления документов следует выполнять требования ГОСТ 2.004.

(Введен дополнительно, Изм. № 1).
