ГОСТ 3.1103-82. Межгосударственный стандарт. Единая система технологической документации. Основные надписи

(утв. и введен в действие Постановлением Госстандарта СССР от 30.11.1982 № 4512)

(ред. от 01.10.1989)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 3.1103-82"]:::rst
  click n0 "https://bukva.ai/docs/gost-3-1103-82" "ГОСТ 3.1103-82. Межгосударственный стандарт. Единая система технологической документации. Основные надписи (утв. и введен в действие Постановлением Госстандарта СССР от 30.11.1982 "
  n1["ГОСТ 3.1103-2011"]:::doc
  click n1 "https://bukva.ai/docs/gost-3-1103-2011" "ГОСТ 3.1103-2011. Межгосударственный стандарт. Единая система технологической документации. Основные надписи. Общие положения (введен в действие Приказом Росстандарта от 03.08.2011"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ

ОСНОВНЫЕ НАДПИСИ

Unified system for technological documentation. Basic inscriptions

ИНФОРМАЦИОННЫЕ ДАННЫЕ

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.11.82 № 4512.

3. Стандарт полностью соответствует СТ СЭВ 1800-79.

4. Стандарт унифицирован с национальным стандартом ГДР ТГЛ 42327 в части назначения, области распространения, зон расположения основных надписей и согласованной информации.

5. Взамен ГОСТ 3.1103-74.

6. Ссылочные нормативно-технические документы

7. Издание (апрель 2001 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90).

Настоящий стандарт устанавливает состав, формы, правила оформления и расположения информационных блоков основной надписи и поля подшивки в формах технологических документов (далее — документов).

(Измененная редакция, Изм. № 1).

1. СОСТАВ, ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ ИНФОРМАЦИОННЫХ БЛОКОВ ОСНОВНОЙ НАДПИСИ

1.1. Основная надпись предназначена для указания назначения и области применения документа (комплекта документации, комплекта документов на технологический процесс или операцию) и для соответствующего оформления его с указанием участвующих лиц, их подписей и даты исполнения.

1.2. Основную надпись следует применять для всех видов документов, предусмотренных ГОСТ 3.1102.

1.3 Основная надпись представлена в виде информационных блоков (далее — блоков):

БЛОК 1 (Б1) — блок адресной (поисковой) информации;

БЛОК 2 (Б2) — блок состава исполнителей;

БЛОК 3 (Б3) — блок внесения изменений;

БЛОК 4 (Б4) — блок дополнительной информации;

БЛОК 5 (Б5) — блок вспомогательной информации;

БЛОК 6 (Б6) — блок вида и назначения документа.

В зависимости от назначения и способа выполнения документа блоки основной надписи могут иметь различные формы, например Б1ф1, Б1ф2, Б1ф3, Б1ф4 и т.д.

1.4 Формы блоков основной надписи выбирают в соответствии с табл. 1.

Таблица 1

<*> Документы, для которых выбор формы блоков основной надписи устанавливает исполнитель, исходя из назначения документа. Например, если КТИ разработана на несколько операций, то следует выбирать Б1ф1, если на одну операцию — Б1/ф3.

Примечание. Для других видов документов, не указанных в табл. 1, блоки основной надписи следует выбирать в соответствии с требованиями, установленными на уровне предприятия (организации).

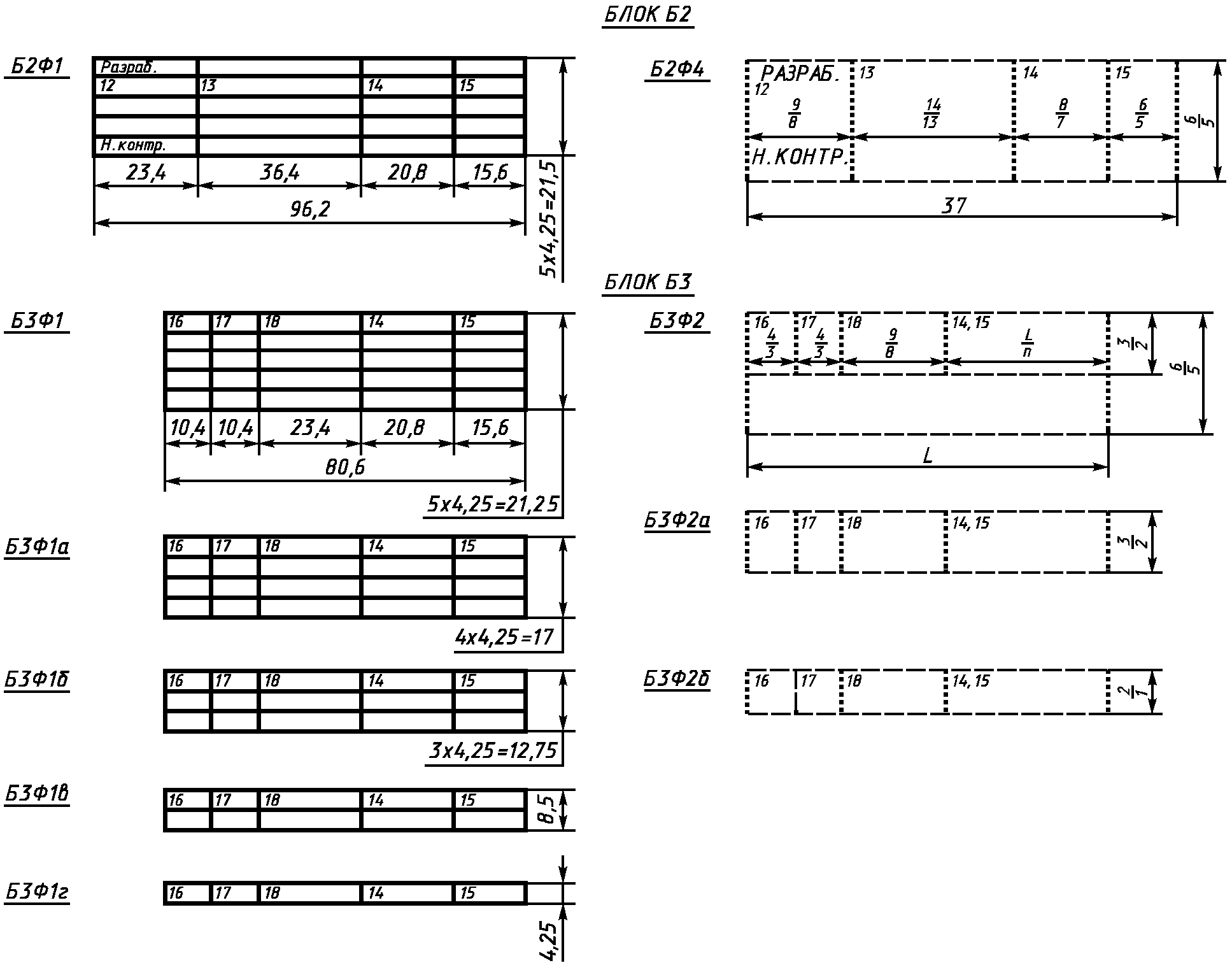

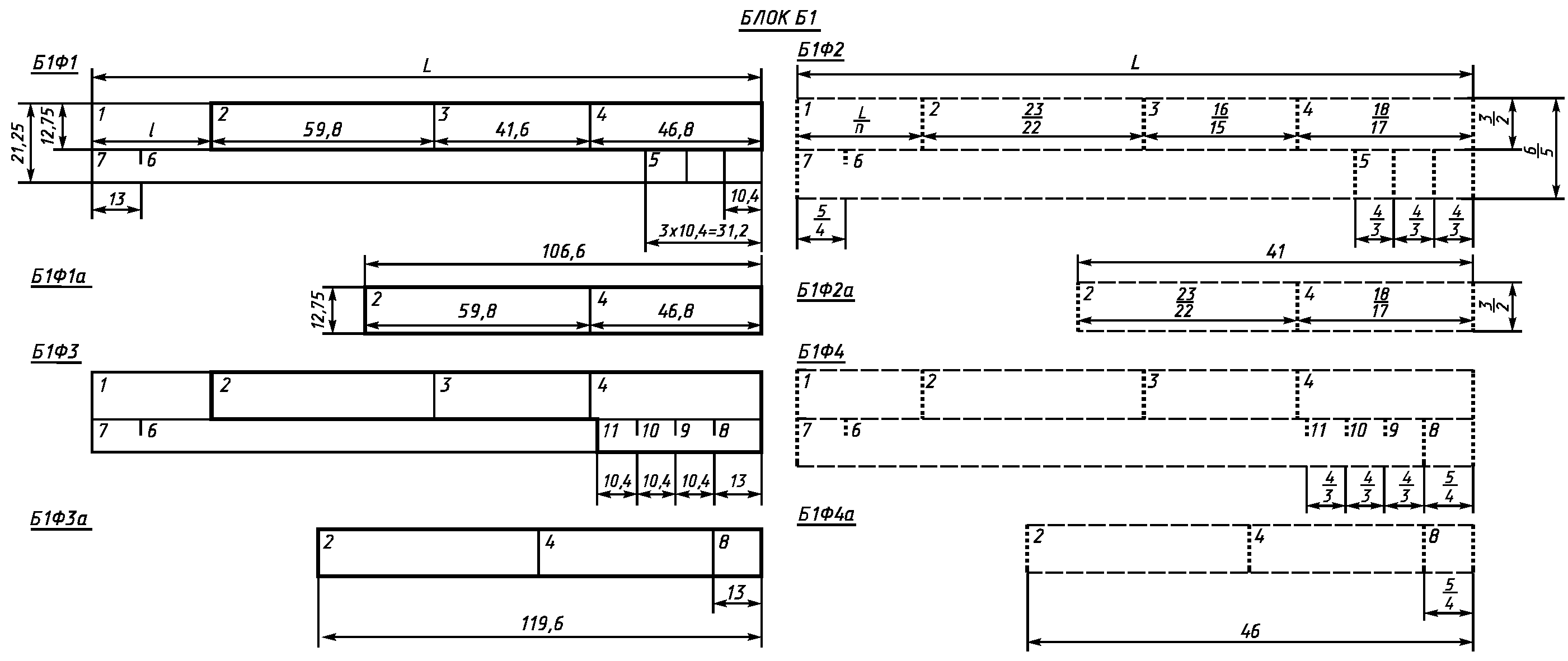

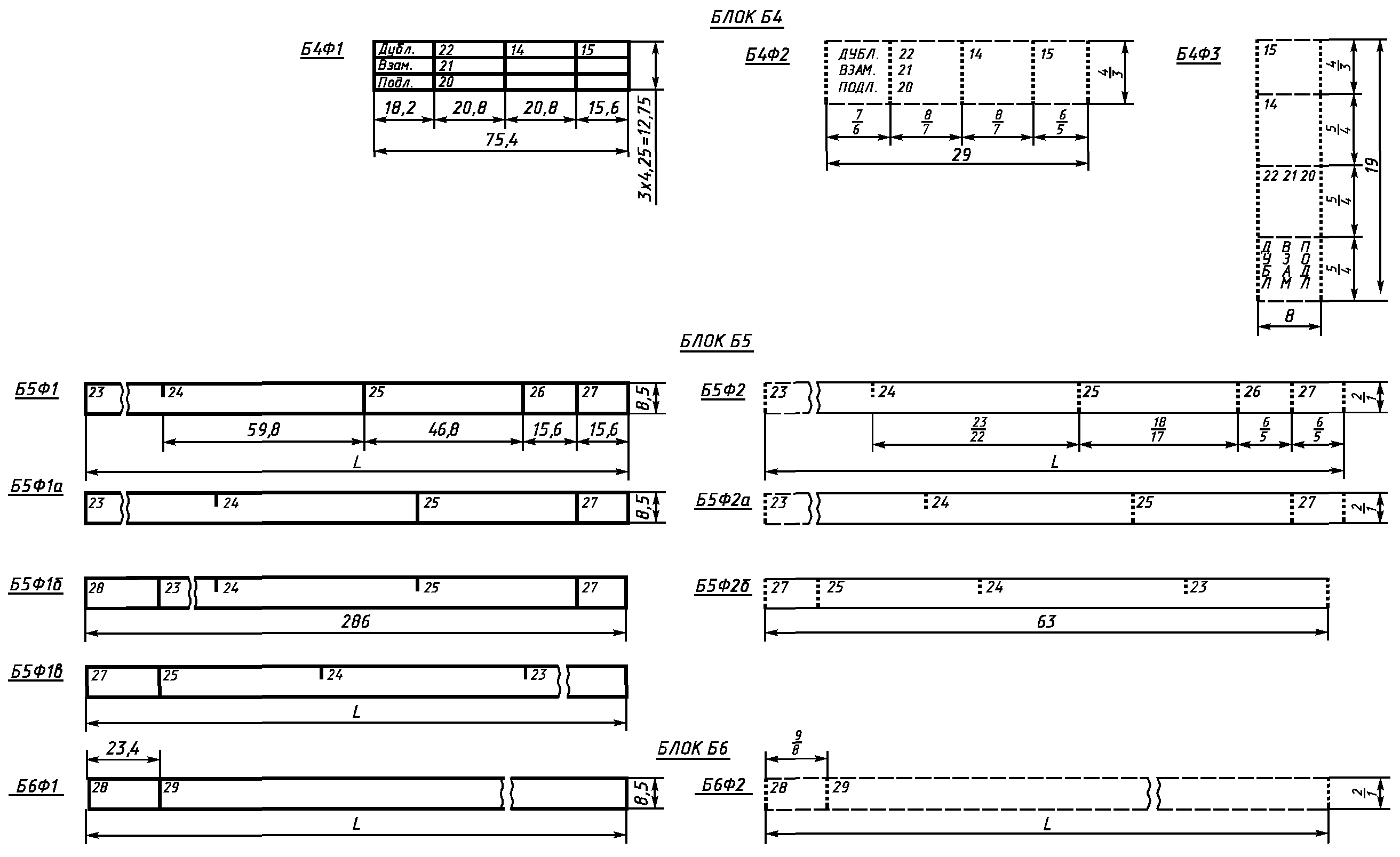

Графическое изображение форм блоков основной надписи приведено в черт. 1 - 3.

Примечания. 1. Размеры ширины и высоты граф блоков основной надписи даны с учетом применения печатающих устройств с шагом 2,6 мм и интервалом 4,25 мм.

Требования распространяются на все способы изготовления бланков документов и не зависят от методов заполнения.

Для документов, заполняемых рукописным способом, размеры блоков, выполненных в виде десятичной дроби, допускается округлять до ближайшего целого числа.

2. В условиях выполнения блоков основной надписи с применением алфавитно-цифровых печатающих устройств (АЦПУ) размеры граф указаны дробью:

• по горизонтали — максимальное количество шагов печати в строке (в числителе) и разрядов печати в графе (в знаменателе);
• по вертикали — количество шагов печати строк (в числителе) и количество строк в графе (в знаменателе).

3. Размеры L, l, n для блоков Б1 и Б3 выбирает исполнитель в зависимости от назначения, формата и способа выполнения бланка документа и в соответствии с табл. 2 - 4.

4. Размер L для блоков Б5 и Б6 выбирает исполнитель в зависимости от формата и способа выполнения бланка документа:

• для документов, выполненных типографским способом, — в соответствии с табл. 5;
• для документов, выполненных с применением АЦПУ, — равным максимальному количеству шагов печати в строке формы документа ( t_{max} ).

1.5. Графы форм блоков основной надписи следует заполнять в соответствии с табл. 6.

1.4, 1.5. (Измененная редакция, Изм. № 1).

мм

Размеры в миллиметрах

Размеры в миллиметрах

<*> Состав унифицированной информации, принимаемой в формах технологических документов СССР и ГДР.

2. ПРАВИЛА РАСПОЛОЖЕНИЯ ПОЛЯ ПОДШИВКИ НА ФОРМАХ ДОКУМЕНТОВ

2.1. Поле подшивки предназначено для брошюрования в комплекты документов на технологические процессы или отдельных видов документов.

2.2 Поле подшивки следует предусматривать для всех видов документов.

2.3. Поле подшивки в формах документов следует располагать в соответствии с черт. 4 и 5.

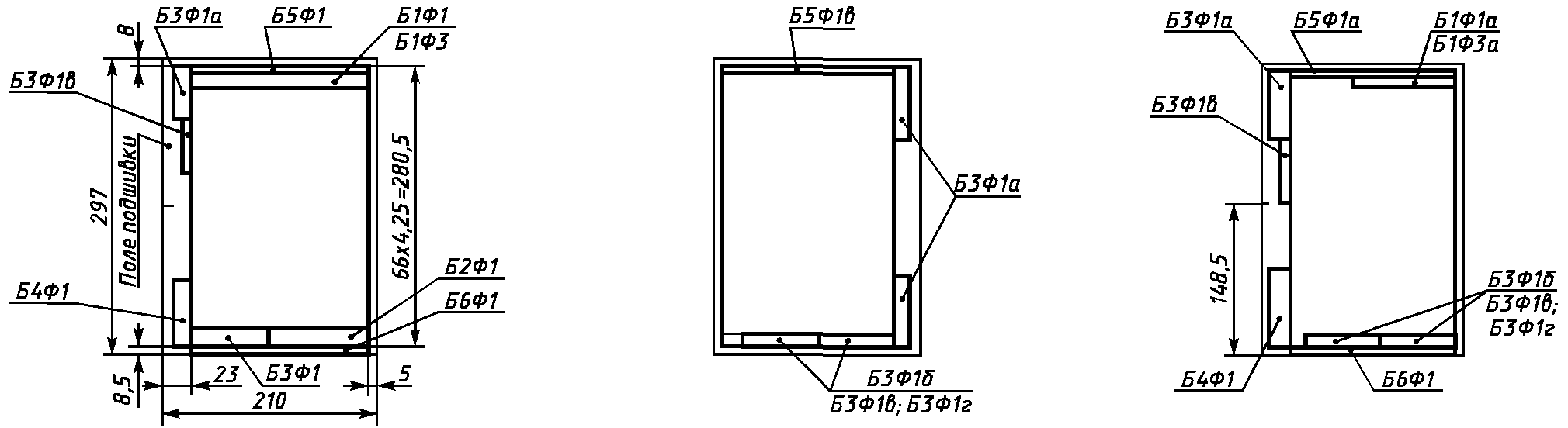

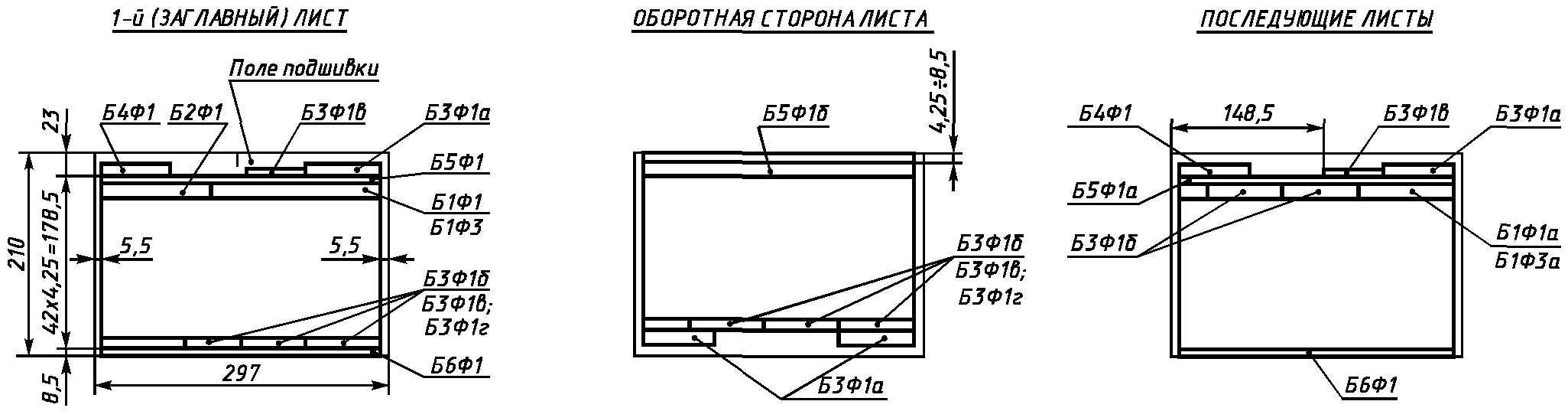

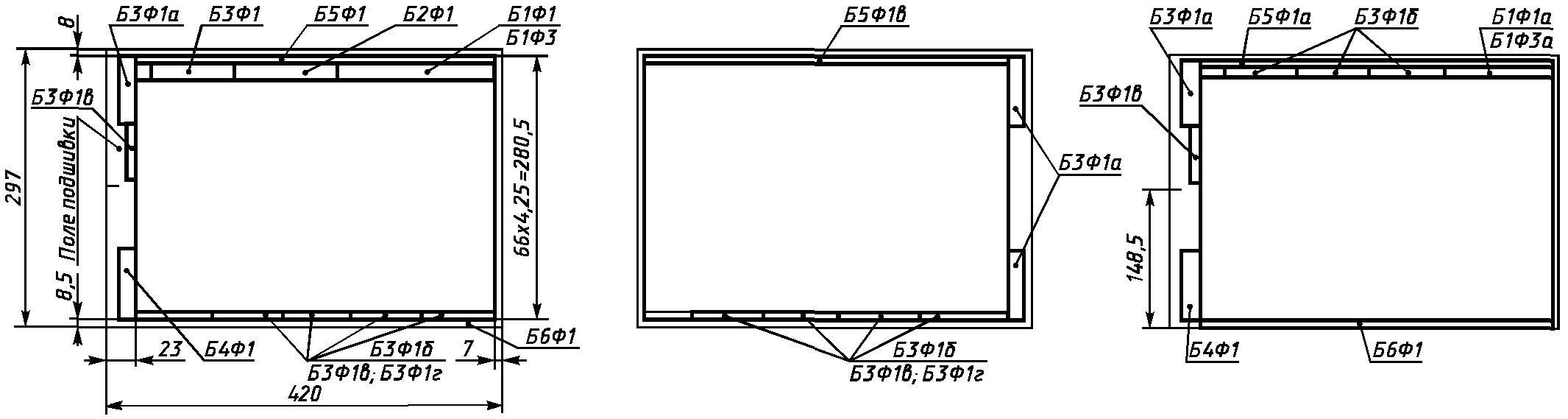

Черт. 4

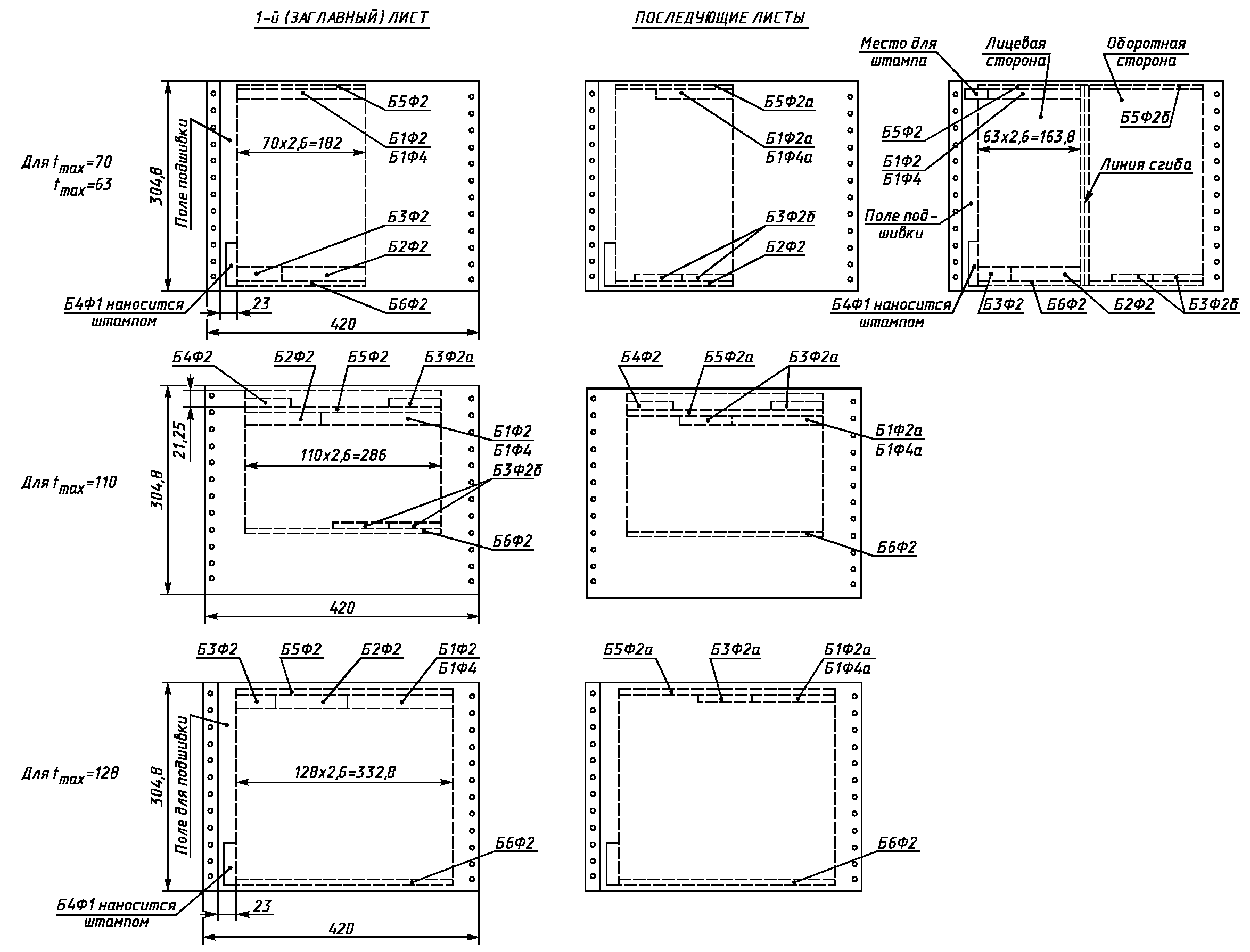

Черт. 5

2.4. Для брошюрования документов в комплекты на поле подшивки должна быть нанесена визирная линия. Визирную линию следует наносить сплошной тонкой линией по ГОСТ 2.303 и в соответствии с черт. 4.

2.5. Нанесение границ поля подшивки зависит от применяемого способа печати бланков документов (типографского или с применением АЦПУ). Допускается не наносить границу поля подшивки и поля под обрез для документов, полученных с АЦПУ. Расположение поля подшивки в этом случае следует выполнять в соответствии с черт. 5.

3. ПРАВИЛА РАСПОЛОЖЕНИЯ БЛОКОВ ОСНОВНОЙ НАДПИСИ НА ФОРМАХ ДОКУМЕНТОВ

3.1. Сочетание блоков, расположенных в определенном порядке, образует основную надпись документа.

3.2. Выбор блоков и их расположение определяются для каждого документа на этапе подготовки к размножению бланков или при подготовке программ для автоматизированного проектирования документов на технологические процессы и операции.

3.3. Расположение блоков на первом (заглавном) листе, оборотной стороне или на последующих листах документов одного вида зависит от:

• вида документа и его назначения;
• формата документа или размещения максимального количества шагов печати в строке документа ( t_{max} );
• применяемого способа печати бланков документов;
• расположения поля подшивки.

3.4. Порядок расположения блоков основной надписи на форме документов следует выполнять в соответствии с черт. 4 и 5.

При автоматизированном проектировании документов с использованием бланков, выполненных типографским способом на непрерывной бумажной ленте, допускается применять только первые (заглавные) листы.

3.5. При распечатке на АЦПУ документа, рассчитанного на размещение 63 символов в одной строке, графу 1 блока Б1ф2 не заполняют. Допускается заполнять данную графу с применением резинового штампа с выходом информации за пределы границ формы (см. черт. 5).

3.6. Выбор, определение количества и разнообразия применяемых форм графического изображения блока Б3 устанавливает исполнитель, исходя из оптимальных условий размещения информации и удобства внесения изменений.

3.7. Для графического изображения блока Б3, расположенного в нижней части формы (за исключением формата А4 с вертикальным расположением поля подшивки), выбор количества строк устанавливает исполнитель. В общем случае количество строк должно быть от 1 до 3.

Допускается:

• не указывать блок Б3 в нижней части формы, если он указан на поле подшивки (для форматов А4 и А3) или в верхней части формы (для формата А3);
• не указывать блок Б3 на поле подшивки, если он указан в нижней части формы (для форматов А4 и А3) или в верхней части формы (для формата А3);
• при автоматизированном проектировании документов наносить блок Б3 на поле подшивки резиновым штампом;
• не указывать блок Б3 при условии применения «Листа регистрации изменений» по ГОСТ 2.503.

(Измененная редакция, Изм. № 1).

3.8 Блок Б4 следует размещать на поле подшивки.

Допускается:

• не проставлять блок Б4 для документов, применяемых для изготовления опытного образца (опытной партии), за исключением технологических инструкций и документов, разрабатываемых на типовые и групповые технологические процессы (операции);
• проставлять блок Б4 резиновым штампом;
• при распечатке документов на АЦПУ заполнение граф блока Б4 выполнять рукописным способом.

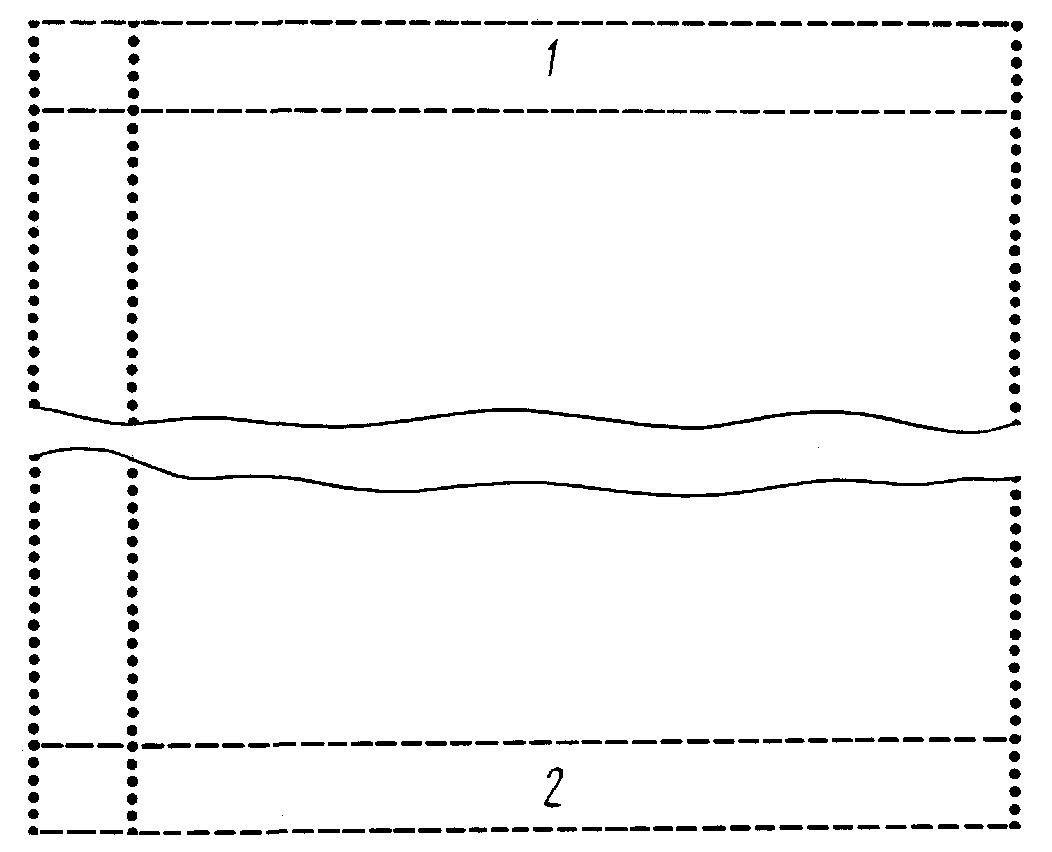

3.9. Расположение основной надписи технологических документов ГДР приведено в Приложении.

(Введен дополнительно, Изм. № 1).

Справочное

ДОКУМЕНТОВ ГДР (ФОРМАТ А4)

Приложение. (Введено дополнительно, Изм. № 1.)
