ГОСТ 29104.5-91. Государственный стандарт Союза ССР. Ткани технические. Методы определения раздирающей нагрузки
(утв. и введен в действие Постановлением Госстандарта СССР от 27.09.1991 № 1542)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов (п. п. 486, 612), а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности средств индивидуальной защиты» (ТР ТС 019/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 03.03.2020 № 30). Документ включен в пункты 137, 477, 600 Перечня документов в области стандартизации, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности средств индивидуальной защиты» (ТР ТС 019/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Комиссии Таможенного союза от 09.12.2011 № 878). Документ включен в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения технического регламента о безопасности средств индивидуальной защиты и осуществления оценки соответствия (Распоряжение Правительства РФ от 15.02.2011 № 222-р). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1993. Взамен ГОСТ 17922-72 и ГОСТ 3813-72 в части технических тканей.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 3813-72"]:::doc click n0 "https://bukva.ai/docs/standart-gost-3813-72" "ГОСТ 3813-72. Межгосударственный стандарт. Материалы текстильные. Ткани и штучные изделия. Методы определения разрывных характеристик при растяжении (утв. и введен в действие Поста" n1["ГОСТ 17922-72"]:::doc click n1 "https://bukva.ai/docs/standart-gost-17922-72" "ГОСТ 17922-72. Межгосударственный стандарт. Ткани и штучные изделия текстильные. Метод определения раздирающей нагрузки (введен Постановлением Госстандарта СССР от 18.07.1972 N 143" n2["ГОСТ 29104.5-91"]:::doc click n2 "https://bukva.ai/docs/gost-29104-5-91" "ГОСТ 29104.5-91. Государственный стандарт Союза ССР. Ткани технические. Методы определения раздирающей нагрузки (утв. и введен в действие Постановлением Госстандарта СССР от 27.09." n1 --> n2 n0 --> n2 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Постановлением Комитета стандартизации и метрологии СССР от 27 сентября 1991 г. № 1542
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МЕТОДЫ ОПРЕДЕЛЕНИЯ РАЗДИРАЮЩЕЙ НАГРУЗКИ
8309
Дата введения 1 января 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Государственным комитетом легкой промышленности СССР.
В.В. Стулов, канд. техн. наук; И.С. Давыдова, канд. техн. наук; В.А. Орлов; Г.К. Щеникова.
2. Утвержден и введен в действие Постановлением Комитета стандартизации и метрологии СССР от 27.09.91 № 1542.
3. Срок первой проверки — 1997 г.; периодичность проверки — 5 лет.
4. Взамен ГОСТ 17922-72 и ГОСТ 3813-72 в части технических тканей.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 427-75 | 2.1, 3.1 |
| ГОСТ 7855-84 2.1, 3.1 | |
| ГОСТ 10681-75 | 2.2, 3.2.1 |
| ГОСТ 29104.0-91 | 1 |
| ГОСТ 29104.4-91 | 2.1 |
| Настоящий стандарт распространяется на технические ткани и устанавливает методы определения раздирающей нагрузки при одиночном раздирании и раздирании стержнем. | |
Сущность метода заключается в определении нагрузки, необходимой для раздирания элементарной пробы ткани.
Раздирающая нагрузка — максимальная сила, измеренная при испытании элементарной пробы на раздирание.
1. МЕТОД ОТБОРА ПРОБ
Отбор точечных проб — по ГОСТ 29104.0 со следующим дополнением: длина точечной пробы должна быть не менее 1100 мм для метода одиночного раздирания и 800 мм для метода раздирания стержнем.
2. МЕТОД ОДИНОЧНОГО РАЗДИРАНИЯ
2.1 Аппаратура и материалы
машину разрывную по ГОСТ 7855 с зажимными устройствами по ГОСТ 29104.4 с относительной погрешностью измерения нагрузки +/- 1%;
линейку измерительную металлическую по ГОСТ 427.
2.2 Подготовка к испытанию
2.2.1. Перед испытанием точечные пробы выдерживают в климатических условиях по ГОСТ 10681 не менее 24 ч.
Испытание ткани проводят в этих же условиях.
2.2.2. Из каждой точечной пробы вырезают семь элементарных проб размером 250 x 250 мм: три по основе и четыре по утку.
Допускаемые отклонения по длине и ширине элементарных проб +/- 2 мм.
Схема раскроя проб приведена на черт. 1.
О1, О2, О3 — элементарные пробы для испытания по основе; У1, У2, У3, У4 — элементарные пробы для испытания по утку
2.2.3. На каждой элементарной пробе посередине делают продольный разрез длиной (170 +/- 1) мм. По левую и правую стороны на расстоянии (50 +/- 1) мм от продольного разреза делают еще два разреза длиной (70 +/- 1) мм для получения «язычков» в соответствии с черт. 2.
1 — разрезы; 2 — язычки; 3 — зажимы
2.2.4. Расстояние между зажимами разрывной машины устанавливают (200 +/- 1) мм.
Скорость опускания нижнего зажима должна быть (100 +/- 1) мм/мин.
2.3 Проведение испытания
2.3.1. При заправке в зажимы разрывной машины элементарную пробу складывают пополам по линии надреза, а затем закрепляют один «язычок» пробы в верхнем зажиме машины, другой — в нижнем. При этом перекручивание «язычков» не допускается.
Раздирание элементарной пробы проводят на длине 50 мм, не доводя до полного разделения пробы на две части.
2.3.2. Раздирающей нагрузкой элементарной пробы считают показания шкалы прибора после окончания процесса раздирания.
2.4 Обработка результатов
2.4.1. За раздирающую нагрузку ткани принимают среднее арифметическое результатов испытаний всех элементарных проб по основе или по утку.
2.4.2. Вычисление проводят до первого десятичного знака с последующим округлением до целого числа.
3. МЕТОД РАЗДИРАНИЯ СТЕРЖНЕМ
3.1 Аппаратура и материалы
Для проведения испытания применяют:
машину разрывную по ГОСТ 7855, снабженную самопишущим прибором, с относительной погрешностью измерения нагрузки +/- 1%, с записью нагрузки +/- 2% измеряемой величины;
устройство к разрывной машине в соответствии с черт. 3;
линейку измерительную металлическую по ГОСТ 427;
пробойник из углеродистой стали в соответствии с черт. 4.

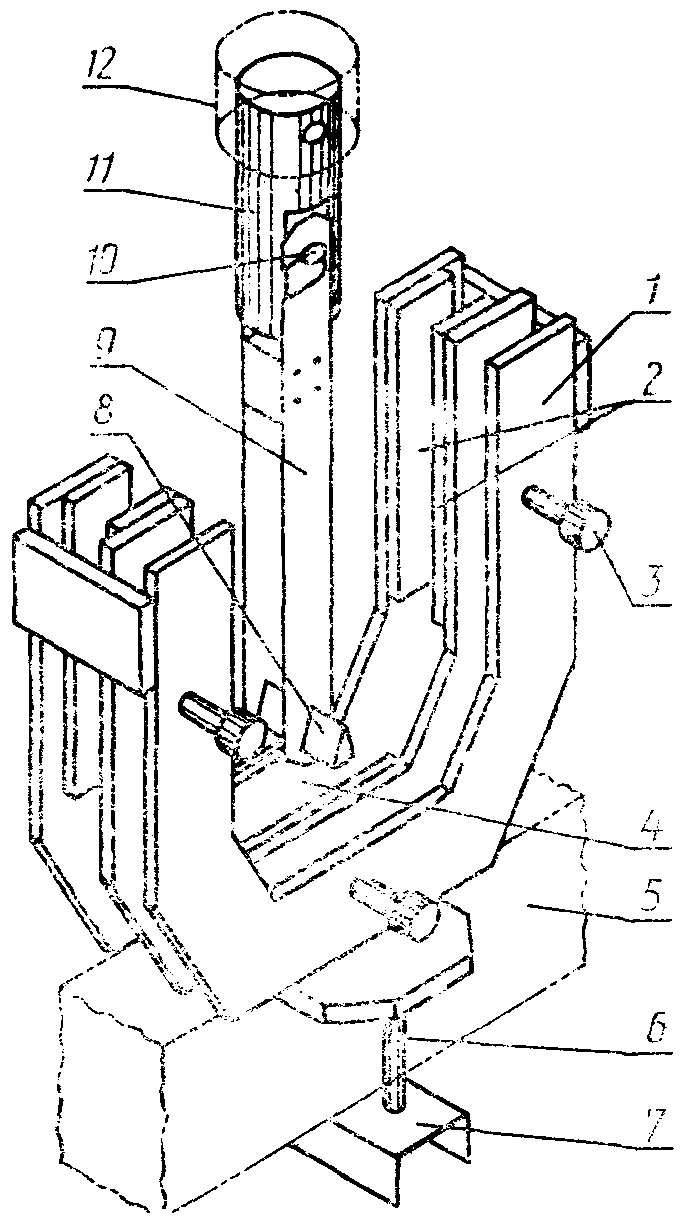

1 — корпус зажимов; 2 — продольные зажимы;
3 — прижимные винты; 4 — поперечный зажим;
5 — подвижная траверса разрывной машины;
6 — шпилька; 7 — планка; 8 — раздирающий стержень;
9 — скоба; 10 — штифт; 11 — стержень;
12 — силовводящий узел разрывной машины
3.2 Подготовка к испытанию
3.2.1. Перед испытанием точечные пробы выдерживают в климатических условиях по ГОСТ 10681 не менее 24 ч.
Испытание ткани проводят в этих же условиях.
3.2.2. Из каждой точечной пробы вырезают семь элементарных проб размером 170 x 170 мм: три по основе и четыре по утку (схема раскроя по черт. 1).
Допускаемые отклонения по длине и ширине элементарных проб +/- 2 мм.
3.2.3. На каждой элементарной пробе отмечают направление раздирания и положение отверстия для установки стержня в соответствии с черт. 5.
Отверстие вырубают пробойником.
3.2.4. Зажимы устройства закрепляют на подвижной траверсе разрывной машины при помощи шпилек и планки в соответствии с черт. 3.
3.2.5. Шкала нагрузок разрывной машины должна подбираться так, чтобы средняя раздирающая нагрузка испытуемой точечной пробы находилась от 30 до 80% максимального значения шкалы.
Диаграмму по перемещению подвижной траверсы разрывной машины снимают в масштабе 1:1.
3.2.6. Скорость опускания нижнего зажима машины устанавливают (100 +/- 10) мм/мин.
3.3 Проведение испытания
3.3.1. Элементарную пробу заправляют одновременно в продольные и поперечные зажимы устройства таким образом, чтобы отмеченное на ней направление раздирания было параллельно продольным зажимам, а отверстие находилось между двумя установочными отметками, нанесенными на верхнюю кромку поперечного зажима.
Расстояние от верхней кромки поперечного зажима до отверстия на пробе должно быть 5 — 10 мм. После этого пробу закрепляют в зажимах при помощи прижимных винтов.
3.3.2. Скобу устройства располагают относительно пробы так, чтобы проба проходила между пластинами скобы и их отверстия совпадали. Через совмещенные отверстия вставляют раздирающий стержень.
3.3.3. Скобу навешивают на штифт стержня, соединенного с силовводящим узлом разрывной машины.
3.3.4. Раздирающую нагрузку элементарной пробы определяют по диаграмме раздирания согласно Приложению.
3.4 Обработка результатов
За раздирающую нагрузку ткани принимают среднее арифметическое результатов испытаний трех элементарных проб по основе или четырех проб по утку.
Вычисление проводят до первого десятичного знака с последующим округлением до целого числа.
Обязательное

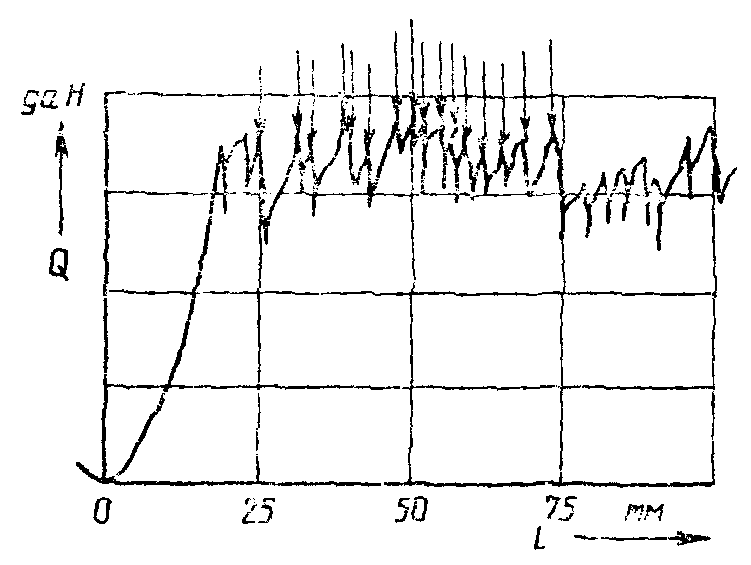

Перед началом испытания на диаграммной бумаге самопишущего прибора разрывной машины отмечают начало и конец записи процесса раздирания. Длина (l) отмеченного участка должна быть 80 — 100 мм в соответствии с черт. 6.
Отрезок горизонтальной оси диаграммы, соответствующий проекции кривой раздирания на эту ось, делят на четыре равные части. Из точек деления проводят перпендикулярно к горизонтальной оси линии, пересекающие кривую раздирания.
Для определения раздирающей нагрузки элементарной пробы используют второй и третий участки кривой раздирания, на которых отмечают все четко выраженные максимумы. По каждому максимуму, учитывая масштаб записи диаграммы, записывают соответствующие значения раздирающей нагрузки (Q).
За результат испытания элементарной пробы принимают среднее арифметическое значение раздирающей нагрузки всех отмеченных максимумов и выражают в деканьютонах.
