ГОСТ 28915-91. Межгосударственный стандарт. Сварка лазерная импульсная. Соединения сварные точечные. Основные типы, конструктивные элементы и размеры

(утв. и введен в действие Постановлением Госстандарта СССР от 25.02.1991 № 162)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СВАРКА ЛАЗЕРНАЯ ИМПУЛЬСНАЯ. СОЕДИНЕНИЯ СВАРНЫЕ ТОЧЕЧНЫЕ

ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ

Laser beam impulse welding. Button welds. Main types, design elements and dimensions

ГОСТ 28915-91

Группа В05

1 января 1992 года

1. Разработан и внесен Министерством электротехнической промышленности и приборостроения СССР.

3. Введен впервые.

4. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95).

5. Переиздание. Февраль 2005 г.

1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры точечных сварных швов соединений из сталей, железоникелевых, никелевых и титановых сплавов, выполняемых импульсной лазерной сваркой твердотельными лазерами.

Требования настоящего стандарта являются обязательными.

2. Для конструктивных элементов сварных соединений приняты обозначения:

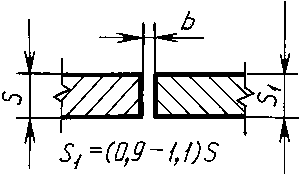

S и S_{1} — толщина кромок свариваемых деталей;

d_{c} — диаметр сварной точки;

b — зазор между кромками свариваемых деталей;

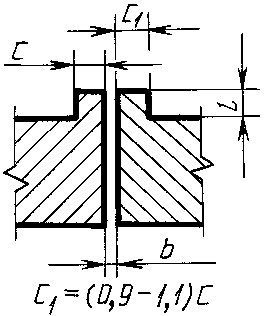

C и C_{1} — ширина буртика;

l — высота буртика или отбортовки кромок.

3. Основные типы сварных соединений должны соответствовать приведенным в табл. 1.

Таблица 1

Тип соединения	Форма подготовленных кромок	Характер выполненного шва	Форма поперечного сечения		Толщина свариваемых деталей, мм	Условное обозначение сварного соединения
			подготовленных кромок	выполненного шва
Стыковое	Без скоса кромок	Односторонний с полным проплавлением			0,1 — 1,0	С1
		Односторонний с неполным проплавлением			Более 0,8	С2
		Односторонний замковый			0,1 — 0,9	С3
		Двусторонний			0,4 — 1,8	С4
	С одним буртиком	Односторонний замковый			0,1 — 0,9	С5
	С отбортовкой двух кромок	Односторонний			0,1 — 0,5	С6
	С двумя буртиками				Не ограничена	С7
Тавровое	Без скоса кромок	Односторонний			Не менее 0,2	Т1
		Двусторонний				Т2
Угловое	Без скоса кромок	Односторонний			0,2 — 0,8	У1
		Односторонний замковый			0,2 — 0,8	У2
	С отбортовкой одной кромки	Односторонний			0,1 — 0,5	У3
	С одним буртиком	Односторонний			Не ограничена	У4
Нахлесточное	Без скоса кромок	Односторонний с полным проплавлением			0,1 — 0,5	Н1
		Односторонний с неполным проплавлением			0,1 — 0,7	Н2
		Односторонний			0,2 — 0,7	Н3
		Двусторонний			0,2 — 0,8	Н4
Торцовое		Односторонний			0,1 — 0,6	Тр1

Условное обозначение сварного соединения	Конструктивные элементы		S	b, не более	d_{c}
	подготовленных кромок свариваемых деталей	сварного шва			номин.	пред. откл.
С1			0,10 — 0,20	0,02	0,40	+/- 0,15
			0,21 — 0,30	0,04	0,60	+/- 0,15
			0,31 — 0,50	0,06	0,80	+/- 0,20
			0,51 — 1,00	0,10	1,00	+/- 0,20

Условное обозначение сварного соединения	Конструктивные элементы		S	b, не более	d_{c}
	подготовленных кромок свариваемых деталей	сварного шва			номин.	пред. откл.
С2			Более 0,80	0,10	0,90	+/- 0,30

Условное обозначение сварного соединения	Конструктивные элементы		S	b, не более	d_{c}
	подготовленных кромок свариваемых деталей	сварного шва			номин.	пред. откл.
С3			0,10 — 0,20	0,02	0,40	+/- 0,15
			0,21 — 0,30	0,04	0,60	+/- 0,15
			0,31 — 0,50	0,06	0,80	+/- 0,20
			0,51 — 0,90	0,10	1,00	+/- 0,20

Условное обозначение сварного соединения	Конструктивные элементы		S	b, не более	d_{c}
	подготовленных кромок свариваемых деталей	сварного шва			номин.	пред. откл.
С4			0,40 — 0,50	0,08	0,80	+/- 0,20
			0,51 — 1,80	0,10	1,00	+/- 0,20

Условное обозначение сварного соединения	Конструктивные элементы		S	b, не более	с	d_{c}
	подготовленных кромок свариваемых деталей	сварного шва				номин.	пред. откл.
С5			0,10 — 0,20	0,02	0,30 — 0,40	0,60	+/- 0,20
			0,21 — 0,30	0,04	0,40 — 0,50	0,80	+/- 0,20
			0,31 — 0,50	0,06	0,50 — 0,70	1,00	+/- 0,20
			0,51 — 0,90	0,10	0,50 — 0,70	1,00	+/- 0,20

Условное обозначение сварного соединения	Конструктивные элементы		S	b, не более	l	d_{c}
	подготовленных кромок свариваемых деталей	сварного шва				номин.	пред. откл.
С6			0,10 — 0,20	0,02	0,20 — 0,30	0,30	+/- 0,10
			0,21 — 0,30	0,04	0,30 — 0,50	0,50	+/- 0,10
			0,31 — 0,50	0,06	0,40 — 0,70	0,80	+/- 0,20

Условное обозначение сварного соединения	Конструктивные элементы		с	b, не более	l	d_{c}
	подготовленных кромок свариваемых деталей	сварного шва				номин.	пред. откл.
С7			0,40 — 0,5	0,08	0,40 — 0,60	0,80	+/- 0,20
			0,51 — 0,70	0,10	0,50 — 0,80	1,00	+/- 0,20

Условное обозначение сварного соединения	Конструктивные элементы		S, не менее	S_{1} не менее	b, не более	d_{c}
	подготовленных кромок свариваемых деталей	сварного шва				номин.	пред. откл.
Т1			0,20	0,20	0,04	0,80	+/- 0,20
Т2			0,20	0,20	0,04	0,80	+/- 0,20

Условное обозначение сварного соединения	Конструктивные элементы		S	b, не более	d_{c}
	подготовленных кромок свариваемых деталей	сварного шва			номин.	пред. откл.
У1			0,20 — 0,30	0,04	0,50	+/- 0,10
			0,31 — 0,50	0,06	0,80	+/- 0,20
			0,51 — 0,80	0,10	1,00	+/- 0,20

Условное обозначение сварного соединения	Конструктивные элементы		S	b, не более	d_{c}
	подготовленных кромок свариваемых деталей	сварного шва			номин.	пред. откл.
У2			0,20 — 0,30	0,04	0,50	+/- 0,10
			0,31 — 0,50	0,06	0,80	+/- 0,20
			0,51 — 0,80	0,10	1,00	+/- 0,20

Условное обозначение сварного соединения	Конструктивные элементы		S	b, не более	l	d_{c}
	подготовленных кромок свариваемых деталей	сварного шва				номин.	пред. откл.
У3			0,10 — 0,20	0,02	0,20 — 0,30	0,30	+/- 0,10
			0,21 — 0,30	0,04	0,30 — 0,50	0,50	+/- 0,10
			0,31 — 0,50	0,06	0,40 — 0,70	0,80	+/- 0,20

Условное обозначение сварного соединения	Конструктивные элементы		с	b, не более	l	d_{c}
	подготовленных кромок свариваемых деталей	сварного шва				номин.	пред. откл.
У4			0,20 — 0,30	0,04	0,40 — 0,50	0,50	+/- 0,10
			0,31 — 0,40	0,06	0,50 — 0,70	0,70	+/- 0,15
			0,41 — 0,70	0,08	0,50 — 0,70	1,00	+/- 0,20

Условное обозначение сварного соединения	Конструктивные элементы		S	b, не более	d_{c}
	подготовленных кромок свариваемых деталей	сварного шва			номин.	пред. откл.
Н1			0,10 — 0,20	0,02	0,80	+/- 0,20
			0,21 — 0,50	0,04	0,80	+/- 0,20
Н2			0,10 — 0,20	0,02	0,80	+/- 0,20
			0,21 — 0,30	0,04	0,80	+/- 0,20
			0,31 — 0,70	0,06	0,80	+/- 0,20
Н3			0,20 — 0,30	0,04	0,50	+/- 0,10
			0,31 — 0,40	0,06	0,60	+/- 0,15
			0,41 — 0,70	0,06	0,80	+/- 0,20
Н4			0,20 — 0,30	0,04	0,50	+/- 0,10
			0,31 — 0,40	0,06	0,60	+/- 0,15
			0,41 — 0,80	0,06	0,80	+/- 0,20

Условное обозначение сварного соединения	Конструктивные элементы		S	b, не более	d_{c}
	подготовленных кромок свариваемых деталей	сварного шва			номин.	пред. откл.
Тр1			0,10 — 0,20	0,02	0,30	+/- 0,10
			0,21 — 0,30	0,04	0,50	+/- 0,10
			0,31 — 0,40	0,06	0,70	+/- 0,15
			0,41 — 0,60	0,08	1,00	+/- 0,20

5. Выпуклость или вогнутость сварных точек не должны превышать 20% от толщины более тонкой детали, но не более 0,1 мм.

---
