МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЛИФТЫ И ГРУЗОВЫЕ МАЛЫЕ ЛИФТЫ

УСТРОЙСТВА УПРАВЛЕНИЯ, СИГНАЛИЗАЦИИ И ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

Lifts and service lifts. Control devices, signals and additional fittings

Предисловие

1. Разработан Техническим комитетом по стандартизации ТК 209 «Лифты и строительные подъемники».

Внесен Госстандартом России.

2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 13-98 от 28 мая 1998 г.).

За принятие проголосовали:

3. Стандарт соответствует международному стандарту ИСО 4190-5-1987 «Лифты и грузовые малые лифты. Устройства управления, сигнализации и дополнительные приспособления» в части технических требований к устройствам управления и сигнализации лифтов.

4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 11 марта 1999 г. № 70 межгосударственный стандарт ГОСТ 28911-98 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2000 г.

1. Область применения

Настоящий стандарт распространяется на пассажирские, грузовые и грузовые малые лифты с кнопочным управлением.

Настоящий стандарт устанавливает <*> :

• состав (перечень) кнопок управления и устройств сигнализации, которыми оборудуют лифт с учетом предусмотренного для него вида управления;
• размещение и графическое обозначение кнопок управления и устройств сигнализации, оповещающих пользователя о работе лифта;
• общие требования к поручням, если они предусмотрены в кабине.

Стандарт не устанавливает требований на:

• специальные устройства управления, например, устройства для больничных лифтов;
• любые устройства для ускорения работы лифтов с автоматическими дверями;
• сигналы, которые может установить изготовитель для лучшего обслуживания пассажиров при групповой работе электрически взаимосвязанных лифтов, например, «следующая кабина», «не стойте в дверях» и другие дополнительные сигналы.

<*> Полный объем требований к видам и системам управления лифтом определяется совокупностью требований настоящего стандарта, ГОСТ 22011 и «Правил устройства и безопасной эксплуатации лифтов» национальных органов технического надзора за безопасной эксплуатацией лифтов (ПУБЭЛ Госгортехнадзора).

Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни, здоровья и имущества населения, изложены в разделах 4 - 8, кроме пунктов 4.1.3, 4.2.3, 4.3.3, 4.4.3, 4.5.3.

2. Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ 22011-95. Лифты пассажирские и грузовые. Технические условия

3. Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями видов управления лифтом:

а) по способу подачи команд управления — кнопочное;

б) по месту подачи команд управления:

1. смешанное управление — вид управления, при котором команда управления на пуск лифта подается как из кабины, так и с посадочных (погрузочных) площадок;

2. внутреннее управление — вид управления, при котором команда управления на пуск лифта подается только из его кабины;

3. наружное управление — вид управления, при котором команда управления на пуск лифта подается только с погрузочных площадок;

в) по регистрации и порядку выполнения команд управления:

1. простое управление — управление, при котором регистрируется и выполняется последующая команда управления только после выполнения предыдущей команды;

2. собирательное управление — смешанное управление, при котором после регистрации одной команды управления могут быть зарегистрированы и последующие; при этом выполнение команд управления происходит в соответствии с заданной программой;

3. одностороннее собирательное управление по вызовам — собирательное управление по командам управления с посадочных площадок, при котором предусматривается выполнение попутных вызовов только при движении кабины в одном направлении: вверх или вниз;

4. двустороннее собирательное управление по вызовам — собирательное управление по командам управления с посадочных площадок, при котором предусматривается выполнение попутных вызовов при движении кабины вверх и вниз.

4. Требования к устройствам управления и сигнализации

4.1. Смешанное простое управление

4.1.1 Лифт должен иметь следующие устройства управления:

4.1.1.1. на посадочных (погрузочных) площадках (далее — площадках):

• кнопку вызова кабины (без обозначения) на каждой площадке;

4.1.1.2. в кабине:

• по одной кнопке приказа (с обозначением номера площадки) для подачи команды на перемещение кабины на каждую площадку;
• кнопку вызова обслуживающего персонала в соответствии с таблицей 1 (устройство 1);

и сигнализации

Устройство управления или сигнализации	Маркировка	Обозначение символа
1. Кнопка вызова обслуживающего персонала	Желтый цвет с символом в виде колокольчика. Желтый цвет зарезервирован для этой кнопки.
2. Кнопка открывания дверей	Стилизованные стрелки
3. Кнопка закрывания дверей	Стилизованные стрелки
4. Телефон	Символ в виде телефонной трубки, когда телефон размещен скрытно
5. Сигнал «Лифт не работает»	Символ в виде диска красного цвета с белой горизонтальной полосой, аналогичен сигналу «Не входить»

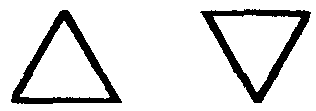

6. Сигнал направления: вызова и движения кабины	Стилизованные стрелки

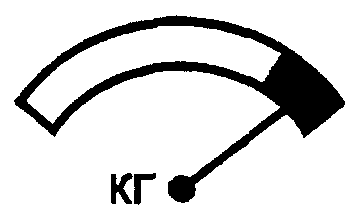

7. Световой сигнал перегрузки	Стилизованная шкала измерительного прибора или
	стилизованное изображение кабины, человека и стрелки, или надпись «Лифт перегружен» <*>
8. Кнопка вентилятора	Символ в виде вентилятора

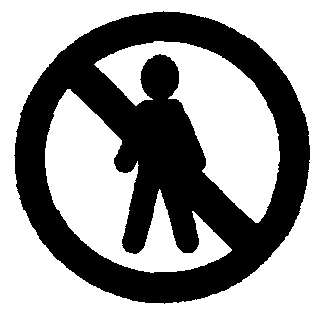

9. Устройство сигнальное «Перевозка людей запрещена»	Символ в виде диска, контур и линия перечеркивания красного цвета, стилизованное изображение человека на белом фоне

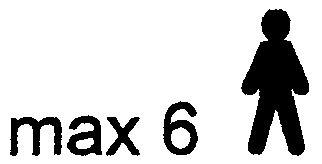

10. Указатель «Допускаемая нагрузка»:	Указатель — белый Контур — черный Надпись — черная	Например:
а) для пассажирского лифта
б) для грузового лифта
------------------------------ <*> С последующим переходом к изображению символа в виде стилизованной шкалы измерительного прибора.
Примечание. Приведенное изображение символов приблизительно, и точное воспроизведение их необязательно.

• кнопку остановки кабины «Стоп» (красного цвета с надписью «СТОП». Красный цвет зарезервирован для этой кнопки) в соответствии с требованиями национальных Правил безопасной эксплуатации лифтов и/или
• кнопку открывания дверей в соответствии с таблицей 1 (устройство 2) для пассажирских лифтов с автоматическими дверями.

4.1.2 Лифт должен иметь следующие устройства сигнализации и сигналы:

4.1.2.1 На площадках:

• световой сигнал, показывающий, что лифт занят (во время движения кабины или при открытой любой двери шахты);
• для дверей с ручным открыванием и закрыванием:

а) смотровое отверстие, закрытое прозрачным материалом или металлической сеткой, чтобы пользователь мог видеть, что кабина подошла к площадке (кабина постоянно освещена), или

б) световой сигнал остановки, показывающий, что кабина находится в зоне точной остановки или уже остановилась на требуемой площадке;

4.1.2.2 B кабине:

• телефон или переговорное устройство с двусторонней связью в соответствии с таблицей 1 (устройство 4);
• смотровое отверстие, огражденное прозрачным материалом (для дверей, открываемых вручную и имеющих сплошное ограждение от уровня пола до высоты 1800 мм и более).

4.1.3 Лифт может иметь следующие дополнительные устройства сигнализации и сигналы:

4.1.3.1 На площадках:

• световой сигнал «Лифт не работает» в соответствии с таблицей 1 (устройство 5);

4.1.3.2 В кабине:

• световой сигнал в соответствии с таблицей 1 (устройство 7) и звуковой сигнал перегрузки для лифтов с неподвижным полом в кабине;
• световую сигнализацию положения кабины, расположенную на видном месте. Для грузовых лифтов с ручным открыванием и закрыванием дверей сигнализация положения кабины может быть и не световой.

4.2. Внутреннее простое управление

4.2.1 Лифт должен иметь следующие устройства управления:

4.2.1.1. на площадках:

• кнопку вызова кабины (без обозначения) на каждой площадке, для подачи сигнала в кабину при работе лифта с лифтером (проводником);

4.2.1.2. в кабине — то же, что и в 4.1.1.2.

4.2.2 Лифт должен иметь следующие устройства сигнализации и сигналы:

4.2.2.1 На площадках:

• световой сигнал, показывающий, что лифт занят (при наличии пассажира в кабине, при нахождении кабины между этажами и при открытой двери шахты);
• смотровое отверстие на створках дверей шахты, закрытое прозрачным материалом или металлической сеткой, чтобы обслуживающий персонал или пассажир могли видеть, что кабина подошла к площадке (кроме дверей автоматических или выполненных с использованием сетки или стекла);

4.2.2.2 В кабине:

• световой указатель о вызовах, поступающих с площадок, расположенный в непосредственной близости от кнопок управления.

4.2.3 Лифт может иметь следующие дополнительные устройства и сигналы:

4.2.3.1 На площадках:

• световой сигнал «Лифт не работает» в соответствии с таблицей 1 (устройство 5);
• указатель ограничения грузоподъемности «Допускаемая нагрузка» в соответствии с таблицей 1 (устройство 10). Например, для грузовых лифтов «max 1000 кг»;

4.2.3.2 В кабине — то же, что и в 4.1.3.2.

4.3. Наружное простое управление

4.3.1 Лифт должен иметь следующие устройства управления на площадках:

• кнопку вызова кабины (без обозначения) на каждой площадке, кроме тех, с которых осуществляется управление лифтом;
• кнопку остановки кабины «Стоп» (красного цвета с надписью «СТОП». Красный цвет зарезервирован для этой кнопки) в соответствии с требованиями национальных Правил безопасной эксплуатации лифтов;
• по одной кнопке приказа (с обозначением номера площадки) на перемещение кабины на каждую площадку — на площадках, с которых осуществляется управление.

4.3.2 Лифт должен иметь следующие устройства сигнализации и сигналы на площадках:

• световой сигнал, показывающий, что лифт занят (при наличии пассажира в кабине, при нахождении кабины между площадками и при открытой двери шахты);
• смотровое отверстие на створках дверей шахты, закрытое прозрачным материалом или металлической сеткой, чтобы обслуживающий персонал или пассажир могли видеть, что кабина подошла к площадке (кроме дверей автоматических или выполненных с использованием сетки или стекла), или
• сигнал, показывающий, что кабина подошла к площадке. Сигнал остается включенным все время, пока кабина находится на площадке;
• световой указатель о вызовах, поступающих с площадок, расположенный в непосредственной близости от кнопок управления на площадках, с которых осуществляется управление лифтом.

4.3.3 Лифт может иметь следующие дополнительные устройства сигнализации и сигналы на площадках:

• световой сигнал «Лифт не работает» в соответствии с таблицей 1 (устройство 5);
• звуковой сигнал о поступлении вызова;
• световую сигнализацию о положении кабины на площадках, с которых осуществляется управление лифтом;
• указатель «Перевозка людей запрещена» в соответствии с таблицей 1 (устройство 9).

4.4. Одностороннее собирательное управление по вызову

4.4.1 Лифт должен иметь следующие устройства управления:

4.4.1.1. на площадках:

4.4.1.1.1. когда обслуживаемые площадки расположены выше основной (собирательное по вызову при движении кабины вниз):

• кнопку вызова (или несколько установленных параллельно) с обозначением \nabla на всех площадках, расположенных выше основной, и с обозначением \Delta на основной площадке;

4.4.1.1.2. когда одна или несколько площадок расположены ниже основной:

• кнопку вызова кабины на каждой площадке ниже основной с обозначением \Delta ; на основной площадке:

а) или кнопку с обозначением \Delta , если предусмотрено движение кабины с нижней площадки вверх к основной;

б) или две кнопки: одна с обозначением \Delta , другая с обозначением \nabla , если предусмотрено движение кабины от основной площадки вниз;

4.4.1.2. в кабине:

• по кнопке приказа (с обозначением номера площадки) для подачи и регистрации команды на перемещение кабины на каждую площадку;
• кнопку вызова обслуживающего персонала в соответствии с таблицей 1 (устройство 1);
• кнопку открывания дверей в соответствии с таблицей 1 (устройство 2) и или
• кнопку остановки кабины «Стоп» (красного цвета с надписью «СТОП». Красный цвет зарезервирован для этой кнопки) в соответствии с требованиями национальных Правил безопасной эксплуатации лифтов;
• устройство для перевода лифта в режим «Перевозка пожарных подразделений» <*> и две кнопки белого цвета в соответствии с таблицей 1 (устройства 2 и 3) для управления в этом режиме;
• кнопку для обеспечения вентиляции кабины в соответствии с таблицей 1 (устройство 8) — для лифтов общественных и промышленных предприятий.

<*> Для лифтов с режимом работы «Перевозка пожарных подразделений».

4.4.2 Лифт должен иметь следующие устройства сигнализации и сигналы:

4.4.2.1. на площадках:

• сигнал, показывающий, что вызов зарегистрирован;
• для шахтных дверей с ручным открыванием и закрыванием:

а) смотровое отверстие на створках дверей шахты, закрытое прозрачным материалом или металлической сеткой, чтобы обслуживающий персонал или пассажир могли видеть, что кабина подошла к площадке (кабина постоянно освещена), или

б) световой сигнал, показывающий, что кабина находится в зоне точной остановки или уже остановилась на требуемой площадке. Сигнал остается включенным все время, пока кабина находится на площадке;

4.4.2.2. в кабине:

• световые сигналы, показывающие, что приказы зарегистрированы;
• телефон или переговорное устройство с двусторонней связью в соответствии с таблицей 1 (устройство 4) — для лифтов самостоятельного пользования.

4.4.3 Лифт может иметь следующие дополнительные устройства сигнализации и сигналы:

4.4.3.1. на площадках:

• световой сигнал «Лифт не работает» в соответствии с таблицей 1 (устройство 5);
• два световых сигнала выбранного будущего направления движения кабины (на крайних площадках — один), расположенных на видном месте;
• указатель ограничения грузоподъемности «Допускаемая нагрузка» в соответствии с таблицей 1 (устройство 10) — на основной площадке;

4.4.3.2. в кабине:

• световой сигнал в соответствии с таблицей 1 (устройство 7) и звуковой сигнал перегрузки для лифтов с подвижным полом в кабине;
• указатель ограничения грузоподъемности «Допускаемая нагрузка» в соответствии с таблицей 1 (устройство 10);
• световой указатель положения кабины, расположенный на видном месте.

4.5. Двустороннее собирательное управление по вызовам

4.5.1 Лифт должен иметь следующие устройства управления:

4.5.1.1. на площадках:

• на каждой промежуточной площадке — две кнопки вызова (или две группы кнопок, установленные параллельно), одна из которых имеет обозначение \Delta , другая \nabla , а на каждой крайней — одну кнопку;

4.5.1.2. в кабине — то же, что и в 4.4.1.2.

4.5.2 Лифт должен иметь следующие устройства сигнализации и сигналы:

4.5.2.1. на площадках:

• световой сигнал, показывающий, что вызов зарегистрирован;
• световой сигнал положения кабины, расположенный на видном месте основной площадки;
• указатель с двумя стрелками (на крайних площадках — с одной) в соответствии с таблицей 1 (устройство 6), расположенный на видном месте, дающий предварительную информацию о том, в каком направлении будет перемещение кабины;
• для шахтных дверей с ручным открыванием и закрыванием:

а) смотровое отверстие на створках шахты, закрытое прозрачным материалом или металлической сеткой, чтобы обслуживающий персонал или пассажир могли видеть, что кабина подошла к площадке (кабина постоянно освещена), или

б) световой сигнал, показывающий, что кабина находится в зоне точной остановки или уже остановилась на требуемой площадке. Сигнал остается включенным все время, пока кабина находится на площадке;

4.5.2.2 В кабине — то же, что и в 4.4.2.2.

4.5.3 Лифт может иметь следующие дополнительные устройства сигнализации и сигналы:

4.5.3.1 На площадках:

• световой сигнал «Лифт не работает» в соответствии с таблицей 1 (устройство 5);
• указатель ограничения грузоподъемности «Допускаемая нагрузка» в соответствии с таблицей 1 (устройство 10) — на основной площадке;

4.5.3.2 В кабине — то же, что и в 4.4.3.2.

5. Размещение устройств управления

5.1. Устройства управления лифтом должны быть расположены на высоте не более 1800 мм над уровнем пола.

5.2. Для лифтов, предназначенных для транспортирования инвалидов в креслах-колясках, устройства управления должны быть расположены на высоте от 900 до 1200 мм над уровнем пола на боковой стенке (на стороне, в которую открываются двери) и на расстоянии не менее 400 мм от передней и задней стенок.

6. Размеры маркировок

6.1. Размеры символов, обозначающих устройства управления и сигнализации, должны быть такими, чтобы маркировка была ясной и четкой.

6.2 Знаки буквенно-цифровых обозначений устройств управления и сигнализации должны иметь следующую высоту:

• прописные буквы и цифры — не менее 10 мм;
• строчные буквы — не менее 7 мм.

7. Указания по цвету устройств управления

Для устройств управления в кабине желтый цвет резервируется для кнопки вызова обслуживающего персонала, а красный — для кнопки «Стоп».

8. Требования к установке поручня

8.1. Если в кабине предусмотрены поручни, то хотя бы один из них должен быть установлен на боковой стенке кабины на стороне, в которую открываются двери.

8.2 Поручни должны быть установлены на высоте 900 мм над уровнем пола и на расстоянии (30 +/- 10) мм от стенки кабины.
