ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БРУСКИ АБРАЗИВНЫЕ ЭЛЬБОРОВЫЕ

ТИПЫ И РАЗМЕРЫ

Elbor abrasive stones. Types and dimensions

ГОСТ 28734-90

(СТ СЭВ 6847-89)

Группа Г25

ОКП 39 7700

Дата введения

1 июля 1991 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Разработчики: Н.И. Григорьева, Н.А. Кочергина, Л.В. Леман, С.А. Молчанов, М.И. Шаварина.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 14.11.1990 № 2823.

3. Срок проверки — 1996 г., периодичность проверки — 5 лет.

4. Стандарт полностью соответствует СТ СЭВ 6847-89.

5. Введен впервые.

Настоящий стандарт распространяется на абразивные эльборовые бруски на керамической связке, изготавливаемые для нужд народного хозяйства и экспорта. Требования стандарта являются обязательными.

1. ТИПЫ

1.1 Бруски должны изготовляться типов:

1 — прямоугольные;

2 — треугольные;

3 — полукруглые;

4 — с вогнутым профилем.

2. РАЗМЕРЫ

2.1. Размеры брусков должны соответствовать указанным на черт. 1 - 5 и в табл. 1 - 5.

Тип 1
Исполнение 1

2. Размеры

<*> Размер обеспечивается инструментом.

Черт. 1

Таблица 1

мм

В		Н		L
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
5	+/- 0,2	6	+/- 0,2	100	+0,5 -2,5
6		3; 4; 5; 6		30	+0,5 -1,5
8		8		50	+0,5 -1,5
9		12	+/- 0,6		+0,5 -1,5
10		10	+/- 0,2
12	+/- 0,3	2; 3; 4; 5; 6	+/- 0,2
12		12; 14	+/- 0,6
16		12; 15; 18	+/- 0,6
20	+/- 0,4	2; 3; 4; 5; 6; 8; 10	+/- 0,2
		18	+/- 0,6
		20	+/- 0,8
		30	+/- 1,0	100	+0,5 -2,5
25		20	+/- 0,8	50	+0,5 -1,5

Исполнение 2

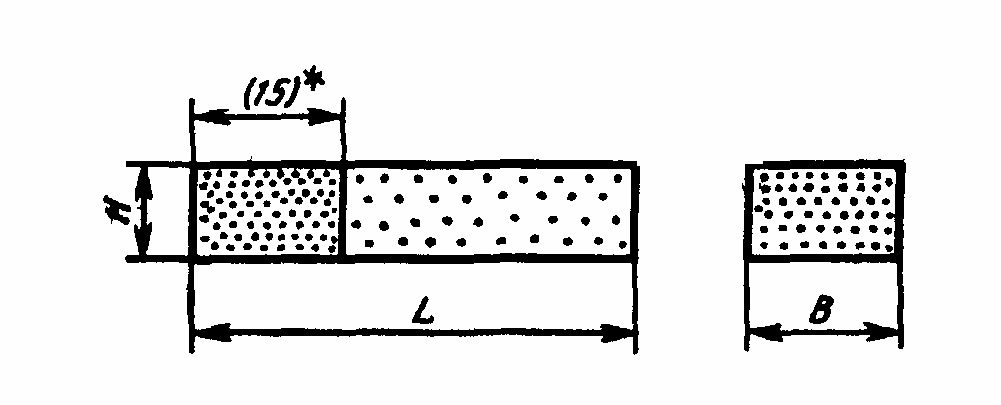

2. Размеры

<*> Размер обеспечивается инструментом.

Черт. 2

Таблица 2

мм

В		Н		L		h +/- 0,5
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
10	+/- 0,2	10	+/- 0,2	150	+1,0 -4,0	3
						5
12	+/- 0,3	25	+/- 0,8	100	+0,5 -2,5	3
						5
16		13	+/- 0,6	150	+1,0 -4,0	3
						5
20	+/- 0,4	18				3
						5
		25	+/- 0,8	100	+0,5 -2,5	3
						5

Пример условного обозначения абразивного эльборового бруска типа 1, исполнения 1, шириной В = 20 мм, высотой Н = 10 мм, длиной L = 50 мм:

1-1 20 х 10 х 50 ГОСТ 28734-9

Тип 2

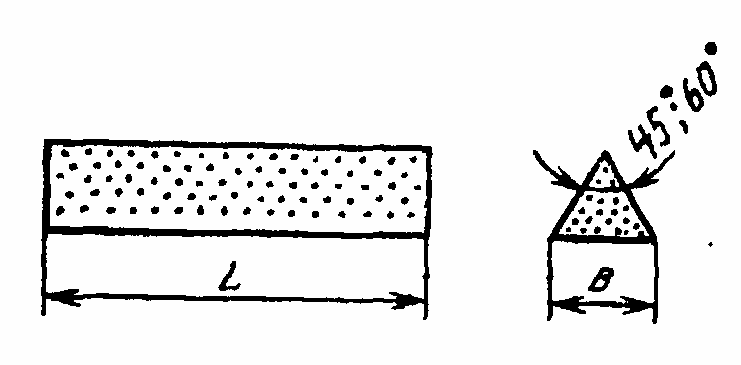

2. Размеры

Черт. 4

Таблица 3

мм

L		В +/- 0,2
Номин.	Пред. откл.	В +/- 0,2
100	+0,5 -2,5	6
150	+1,0 -4,0	10

Пример условного обозначения абразивного эльборового бруска типа 2, длиной L = 100 мм, с углом 45°:

2 100 х 45° ГОСТ 28734-90

Тип 3

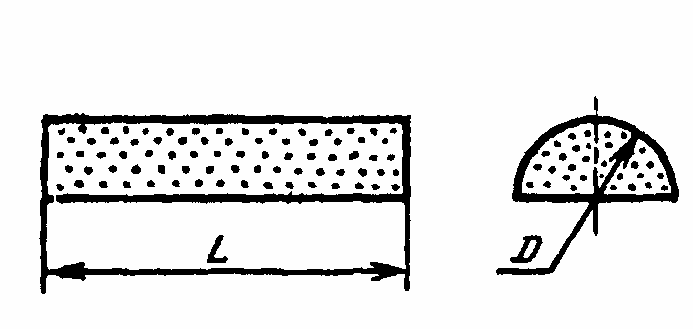

2. Размеры

Черт. 3

Таблица 4

мм

L		D
Номин.	Пред. откл.
100	+0,5 -2,5	6
150	+1,0 -4,0	10

Пример условного обозначения абразивного эльборового бруска типа 3, длиной L = 100 мм:

3 100 ГОСТ 28734-90

Тип 4

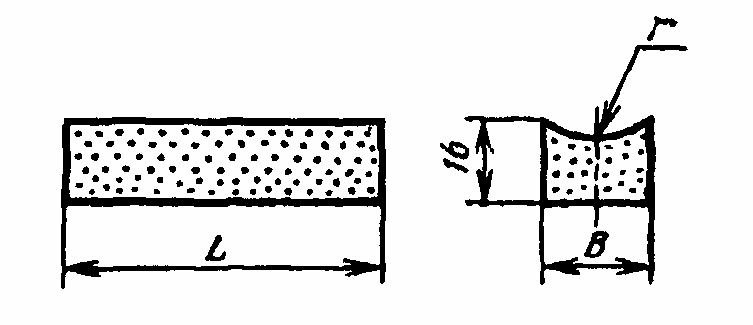

2. Размеры

Черт. 5

Таблица 5

мм

В		L		r
Номин.	Пред. откл.	Номин.	Пред. откл.
4	+/- 0,2	50	+0,5 -1,5	3,0
5				4,0
6				7,5
8				6,0; 7,5
10				6,5; 7,5
13	+/- 0,3			7,5
4	+/- 0,2	70	+/- 1,5	3,0
5				4,0
6				7,5
8				6,0; 7,5
10				6,5; 7,5
13	+/- 0,3			7,5
16	+/- 0,3			12,0

Пример условного обозначения абразивного эльборового бруска типа 4, шириной В = 10 мм, длиной L = 50 мм, с радиусом r = 6,5 мм:

4 10 x 50-6,5 ГОСТ 28734-90
