Введен в действие
Постановлением Государственного
комитета СССР по стандартам

от 16 июня 1980 г. № 2800

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ГАЕЧНЫЕ С ОТКРЫТЫМ ЗЕВОМ ДВУСТОРОННИЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Double-ended open spanners. Construction and dimensions

ГОСТ 2839-80* (СТ СЭВ 1287-84)

Группа Г24

ОКП 39 2651

Постановлением Государственного комитета СССР по стандартам от 16 июня 1980 г. № 2800 срок действия установлен с 01.01.1981 до 01.01.1991.

Взамен ГОСТ 2839-71.

Переиздание (сентябрь 1986 г.) с Изменениями № 1, 2, утвержденными в марте 1982 г., апреле 1985 г.; Пост. № 1203 от 25.04.1985 (ИУС № 6-82, № 7-85).

1. Настоящий стандарт распространяется на гаечные ключи с открытыми зевами размерами от 2,5 x 3,2 до 75 x 80 мм, изготовляемые для нужд народного хозяйства и для экспорта.

2. Основные размеры ключей должны соответствовать указанным на чертеже и в табл. 1.

рис. 1

Таблица 1

мм

Обозначение ключей	Применяемость	Размеры зевов S₁ x S₂		a (пред. откл. по h15)	b₁	b₂	l		l1	l2
Обозначение ключей	Применяемость	1-й ряд	2-й ряд	a (пред. откл. по h15)	Пред. откл. по js17		Номин.	Пред. откл.	не менее
7811-0451		-	2,5 x 3,2	3,0	7	8	65	+/- 1,9	4	4
7811-0452		3,2 x 4	-		8	10	65			5
7811-0453		-	3,2 x 5,5		8	13	80			6
7811-0001		4 x 5	-		10	12	80		5
7811-0005		5 x 5,5	-		12	13	95	+/- 2,2	6
7811-0002		5,5 x 7	-	3,5	13	15	100			7
7811-0454		-	6 x 7	3,5	14	15	100			7
7811-0006		7 x 8	-	4,0	15	20	110		7	8
7811-0455		-	8 x 9	4,5	20	21	110		8	9
7811-0003		8 x 10	-		20	22	120		8	10
7811-0456		-	9 x 11		21	24	125	+/- 2,5	9	12
7811-0457		10 x 11	-		22	24			10	12
7811-0004		-	10 x 12			26				13
7811-0458		-	10 x 13	5,0		28	140			14
7811-0459		-	11 x 12		24	26	125		12	13
7811-0461		11 x 13	-			28	140			14
7811-0462		-	11 x 14	5,5		30				15
7811-0007		-	12 x 13		26	28			13	14
7811-0021		-	12 x 14		26	30			13	15
7811-0027		-	13 x 14		28	30			14	15
7811-0463		-	13 x 15	6,0	28	32	160		14	16
7811-0008		-	14 x 15	6,0	30	32			15
7811-0472		13 x 16	-	6,5	28	34			14
7811-0464		-	13 x 17		28	35			14	17
7811-0022		-	14 x 17		30				15
7811-0473		-	16 x 17	7,0	34				16
7811-0474		16 x 18	-	7,5	34	39	175		16	18
7811-0023		-	17 x 19	7,5	35	42	175		17	19
7811-0465		-	17 x 22	8,5	35	46	180		17	21
7811-0475		-	18 x 19	7,5	39	42	175		18	19
7811-0476		18 x 21	-	8,5	39	45	205	+/- 2,9	18	20
7811-0024		-	19 x 22	8,5	42	46			19	21
7811-0466		-	19 x 24	9,5	42	50			19	23
7811-0477		-	21 x 22		45	46			20	21
7811-0478		21 x 24	-		45	50	220		20	23
7811-0025		-	22 x 24		46	50	220		21	23
7811-0467		-	22 x 27	10,5	46	55	230		21	26
7811-0026		24 x 27	-	10,5	50	55	250		23	26
7811-0468		-	24 x 30	11,5	50	62	260		23	28
7811-0041		27 x 30	-	11,5	55	62	260		26	28
7811-0469		-	27 x 32	12,5	55	65	270		26	30
7811-0042		-	30 x 32		62	65	280	+/- 3,3	28	30
7811-0479		30 x 34	-			70	280			32
7811-0471		-	30 x 36	13,5		75	310			34
7811-0481		-	32 x 34		65	70			30	32
7811-0043		-	32 x 36		65	75			30	34
7811-0482		34 x 36	-		70	75			32	34
7811-0044		36 x 41	-	15,0	75	85	350		34	38
7811-0045		41 x 46	-	15,5	85	95	380	+/- 3,8	38	42
7811-0046		46 x 50	-	17,0	95	102	420		42	46
7811-0047		50 x 55	-	18,0	102	112	460		46	51
7811-0048		55 x 60	-	18,5	112	122	500		51	55
7811-0049		65 x 70	-	21,0	132	142	580	+/- 4,5	60	65
7811-0050		75 x 80	-	23,0	152	165	670	+/- 5,0	68	72

Примечание. Размеры зевов по 1-му ряду являются предпочтительными для применения.

Пример условного обозначения ключа с размерами зевов 17 x 19 мм, повышенной точности П, группы прочности C, с шероховатостью поверхностей исполнения 1 по ГОСТ 2838-80, с хромовым покрытием толщиной 9 мкм:

Ключ 7811-0023 П C 1 Х9 ГОСТ 2839-80.

То же, нормальной точности:

Ключ 7811-0023 C 1 Х9 ГОСТ 2839-80.

(Измененная редакция, Изм. № 2).

3. Ключи должны изготовляться групп прочности C и D по ГОСТ 2838-80 из марок стали, указанных в табл. 2.

Таблица 2

Размер зева, мм	Марка стали для ключей группы прочности
Размер зева, мм	C	D
До 36	40ХФА <*>	40Х <*>
Св. 36	40Х <*>	45 <**>

<*> По ГОСТ 4543-71.

<**> По ГОСТ 1050-74.

Допускается применять сталь других марок с механическими свойствами в термообработанном состоянии не ниже чем у марок стали, указанных в табл. 2.

4. Ключи группы прочности C должны иметь твердость по 1-му ряду, а группы D — по 2-му ряду ГОСТ 2838-80.

5. Технические требования — по ГОСТ 2838-80.

6. Размеры головок и рукояток гаечных ключей указаны в рекомендуемых Приложениях 1 и 2.

Приложение 1
Рекомендуемое

РАЗМЕРЫ ГОЛОВОК ГАЕЧНЫХ КЛЮЧЕЙ

рис. 2

Примечание. Середина дуги радиуса r должна находиться в точке пересечения осей рукоятки и зева.

S	b	b1	l	l1	r	r1	r2	r3	r4	r5	r6	r7	r8
2,5	7	-	4	0,5	5	1	9	10	3,0	-	-	10	5
3,2	8		5
4,0	10		5
5,0	12		6
5,5	13		6		6		10	14	4,0			14	7
6,0	14		7			2	11
7,0	15		7				12
8,0	20		8	1,0	7		13	15	4,5			15	8
9,0	21		9		7		15	17	5,0			17	9
10,0	22		10		8	3	16	19	6,0			19	10
11,0	24	19	12		9		17	21	7,0	13	6	21	11
12,0	26	20	13		10		19	23	8,0	14		23	12
13,0	28	21	14		10		20	24	8,0	14		24	12
14,0	30	22	15		11	4	21	26	9,0	15		26	13
15,0	32	24	16		12		23	27	10,0	17	7	27	14
16,0	34	26	16		13		24	28		18		28	15
17,0	35	27	17		13		25	29		18		29	15
18,0	39	29	18		14		27	28	11,0	19		31	16
19,0	42	31	19		14		28	32	12,0	20		32	16
21,0	45	33	20		15	5	28	34	14,0	21	8	34	17
22,0	46	34	21		15		31	35	15,0	22	8	35	18
24,0	50	38	23		16		33	38	16,0	24	9	38	19
27,0	55	41	26	2,0	18		38	41	17,0	26	10	41	20
30,0	62	46	28		19	6	42	44	19,0	28	11	44	22
32,0	65	48	30		20	6	45	47	21,0	29	12	47	24
34,0	70	51	32		22	7	48	50	22,0	31	13	50	25
36,0	75	54	34		23		50	52	22,0	33	13	52	26
41,0	85	61	38		26		55	60	24,0	36	14	60	30
46,0	95	68	42		29	8	62	65	26,0	40	15	65	32
50,0	102	74	46		31	8	67	72	28,0	43	16	72	36
55,0	112	81	51	3,0	34	9	73	77	32,0	47	18	77	38
60,0	122	88	55		37	9	81	83	37,0	51	20	83	42
65,0	132	95	60		40	10	88	90	43,0	55	22	90	45
70,0	142	102	65		42	10	95	97	48,0	58	24	97	48
75,0	152	109	68		45	11	103	100	53,0	62	26	100	50
80,0	165	116	72		48		112	110	58,0	66	30	110	55
85,0	175	123	77		51		120	120	63,0	70	34	120	60

(Измененная редакция, Изм. № 1, 2).

Приложение 2

Рекомендуемое

РАЗМЕРЫ РУКОЯТОК ГАЕЧНЫХ КЛЮЧЕЙ

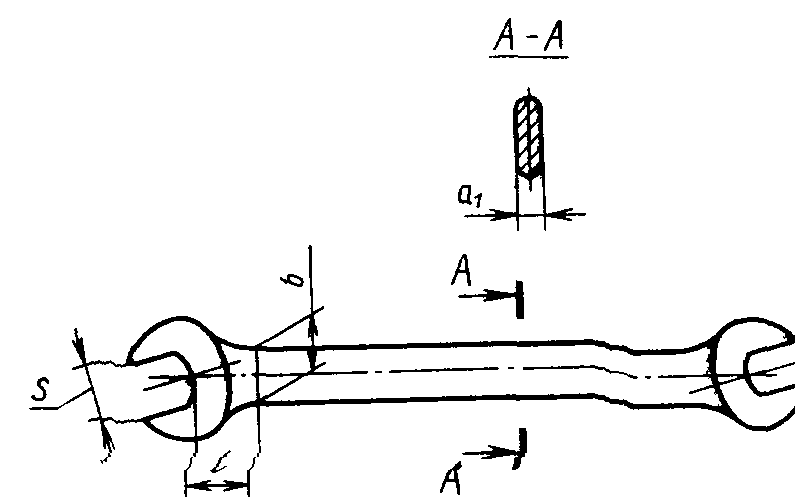

С зевом S <= 10 мм

рис. 3

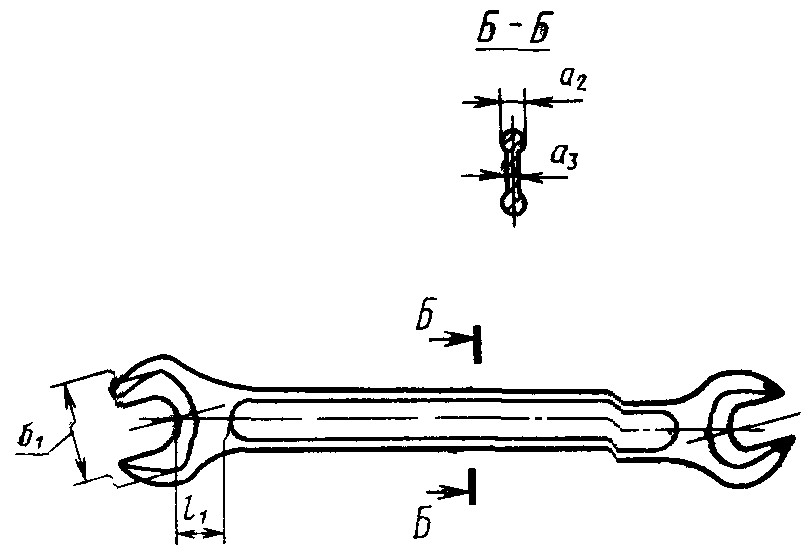

С зевом S > 10 мм

рис. 4

мм

Размеры зевов		S	b	b1	a₁ = a₂	a3	l	l1
1-й ряд	2-й ряд
-	2,5 x 3,2	2,5	5	-	1,5	-	6	-
3,2 x 4	-	3,2
		4,0
-	3,2 x 5,5	3,2
		5,5	6				10
4 x 5	-	4,0	5				6
		5,0	6
5 x 5,5	-	5,5					10
5,5 x 7	-	7,0	8		2,0
-	6 x 7	6,0	7
		7,0	8		2,5
7 x 8	-	8,0	10				11
-	8 x 9	9,0					12
8 x 10	-	8,0					11
		10,0	11				13
-	9 x 11	9,0	10		3,0		12
		11,0	12				14
10 x 11	-	10,0	11				13
		11,0	12				14
-	10 x 12	10,0	11				13
		12,0	14				15
-	10 x 13	10,0	11				13
		13,0	14				16
-	11 x 12	11,0	12	19	3,5	2,5	14	8
		12,0	14	20			15	9
11 x 3 -
11,0	12	19			14	8	13,0	14
		21	16	10			-	11 x 14
11,0	13	19	14	8			14,0	15
		22	18	11			-	12 x 13
12,0	14	20	15	9			13,0	21
		16		10			-	12 x 14
12,0	20	15		9			14,0	15
		22	18	11			-	13 x 14
13,0	14	21	16	10			13,0	15
		22	18	11			-	13 x 15
13,0	14	21	16	10			15,0	16
		24	4,0	20	11		-	14 x 15
14,0	15	22	18	15,0			16
		24	20	13 x 16			-
13,0	14	21	16	10			16,0	17
		26	21	12			-	13 x 17
13,0	14	21	16	10			17,0	17
		27	21	12			-	14 x 17
14,0	15	22	18	11			17,0	17
		27	21	12			-	16 x 17
16,0	26	5,0		17,0	27
		16 x 18		-
16,0	26	18,0		18
		29	23	13			-	17 x 19
17,0	17	27	21	12			19,0	18
		31	25	14			-	17 x 22
17,0	17	27	6,0	3,0	21	12	22,0	20
		34	29	15			-	18 x 19
18,0	18	29	23	13			19,0	31
		25		14			18 x 21	-
18,0	29	23		13			21,0	20
		33	28	15			-	19 x 22
19,0	18	31	25	14			22,0	20
		34	29	15			-	19 x 24
19,0	18	31	25	14			24,0	22
		38	32	17			-	21 x 22
21,0	20	33	28	15			22,0	20
		34	29	21 x 24			-
21,0	20	33	28	24,0			22
		38	32	17			-	22 x 24
22,0	20	34	29	15			24,0	22
		38	32	17			-	22 x 27
22,0	20	34	8,0	29	15		27,0	24
		41	36	24			24 x 27	-
24,0	22	38	32	18			27,0	24
		41	36	24			-	24 x 30
24,0	22	38	32	18			30,0	26
		46	39	27			27 x 30	-
27,0	26	41	36	24			30,0	26
		46	39	27			-	27 x 32
27,0	24	41	9,0	3,5	36	24	32,0	28
		48	43	30			-	30 x 32
30,0	26	46	39	27			32,0	28
		48	43	30			30 x 34	-
30,0	26	46	39	27			34,0	30
		50	45	30			-	30 x 36
30,0	26	46	39	27			36,0	32
		54	47	30			-	32 x 34
32,0	28	48	43	34,0			30
		50	45	-			32 x 36
32,0	28	48	43	36,0			32
		54	47	34 x 36			-
34,0	30	50	10,0	4,0	45	36,0	32
		54	47	36 x 41			-
41,0	34
		61	50	32			41 x 46	-
46,0	38
		68	57	38			46 x 50	-
50,0	42
		74	12,0	4,5	63	39	50 x 55	-
55,0	45
		81	69	45			55 x 60	-
14,0	5,0				47	60,0		48
		88	77	52			65 x 70	-
65	52	95	84	56			70	55
		102	90	60			75 x 80	-
75	60	109	16,0	6,0	100	68	80	65
		116	110	71				Предельные отклонения размеров, кроме S и l — по нормальной точности, ГОСТ 7505-74.

(Измененная редакция, Изм. № 2).
