Утвержден и введен в действие
Постановлением Госстандарта СССР

от 29 ноября 1989 г. № 3522

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОЛОВКИ СОЕДИНИТЕЛЬНЫЕ ДЛЯ ПОЖАРНОГО ОБОРУДОВАНИЯ

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Connecting heads for fire equipment. Types, main parameters and dimensions

ГОСТ 28352-89

Группа Г88

ОКП 48 5484

Дата введения

1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством строительного, дорожного и коммунального машиностроения СССР.

Разработчики: Г.М. Павелко (руководитель темы); В.З. Дроненко; В.В. Бабак; В.Ф. Федотов; Т.В. Рихтер; М.М. Срибнер, канд. техн. наук; Б.А. Ефимов; С.Ю. Гольцева; Ю.А. Федотов; Г.Ф. Агеев.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 29.11.1989 № 3522.

3. Взамен ГОСТ 2217-76 и ГОСТ 12964-80.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 6557-89 ГОСТ 14286-69 ГОСТ 15150-69	2.2 2.1; 2.3 2.2

Настоящий стандарт распространяется на соединительные напорные и всасывающие головки (далее — головки), предназначенные для соединения напорных, всасывающих и напорно-всасывающих пожарных рукавов между собой и с пожарным оборудованием.

Стандарт устанавливает требования к головкам, изготовляемым для нужд народного хозяйства и экспорта.

1. ТИПЫ

В зависимости от назначения головки подразделяют на следующие типы:

НАПОРНЫЕ

ГР — рукавная напорная (черт. 1, табл. 1);

ГМ — муфтовая напорная (черт. 2, табл. 2);

ГЦ — цапковая напорная (черт. 3, табл. 3);

ГП — переходная напорная (черт. 4, табл. 4);

ГЗ — головка-заглушка напорная (черт. 5, табл. 5).

ВСАСЫВАЮЩИЕ

ГРВ — рукавная всасывающая (черт. 6, табл. 6);

ГМВ — муфтовая всасывающая (черт. 7, табл. 7);

ГЗВ — головка-заглушка всасывающая (черт. 8, табл. 8).

2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

2.1 Конструкция головок должна обеспечивать:

смыкаемость головок вручную (без применения ключа) на величину 1,0 — 1,5 ширины клыка;

смыкаемость и герметичность головок между собой и с головками одинакового условного прохода других типов с помощью ключей по ГОСТ 14286 (кроме головок D_{\text{у}}25 );

неразъемность головок под воздействием напора в рукавных линиях.

2.2. Каждую головку комплектуют резиновым кольцом по ГОСТ 6557, обеспечивающим эксплуатацию в климатических зонах У, ХЛ и Т по ГОСТ 15150 для категории размещения 1.

2.3. Каждая головка (кроме типа ГЦ, ГМ и D_{\text{у}}25 ) должна иметь 4 равномерно расположенных по окружности выступа, размеры которых должны обеспечивать надежный захват за них ключа по ГОСТ 14286.

2.4. Присоединительные размеры головок должны соответствовать указанным на черт. 1 - 9 и в табл. 1 - 9.

Головки напорные

Тип ГР

2. Основные параметры и размеры

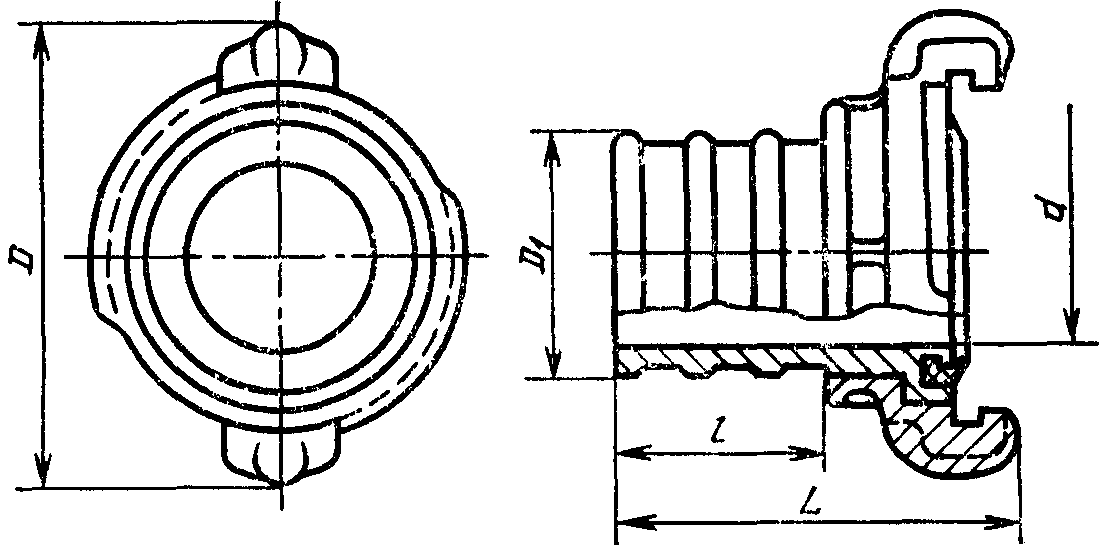

Черт. 1

Примечание. Черт. 1 - 9 не определяют конструкцию головок.

Таблица 1

Размеры, мм

Типоразмер	Условный проход, D у	Рабочее давление, МПа (кгс/см2)	D	D 1		d	l, не менее	L, не более
Типоразмер	Условный проход, D у	Рабочее давление, МПа (кгс/см2)	D	номин.	пред. откл.	d	l, не менее
ГР-25	25	2,0 (20)	60	28,4	+0,1	19	35	65
ГР-50 ГР-70 ГР-80	50 70 80	1,6 (16) 1,6 (16) 1,6 (16)	98 128 142	50,5 66,0 77,0	+0,3 -0,5	42 57 69	52 56 60	92 108 120
ГР-150	150	1,2 (12)	242	150,0	+0,5 -0,7	136	95	173

Пример условного обозначения соединительной рукавной напорной головки типоразмера ГР-70:

Головка напорная ГР-70 ГОСТ 28352-89.

Тип ГМ

2. Основные параметры и размеры

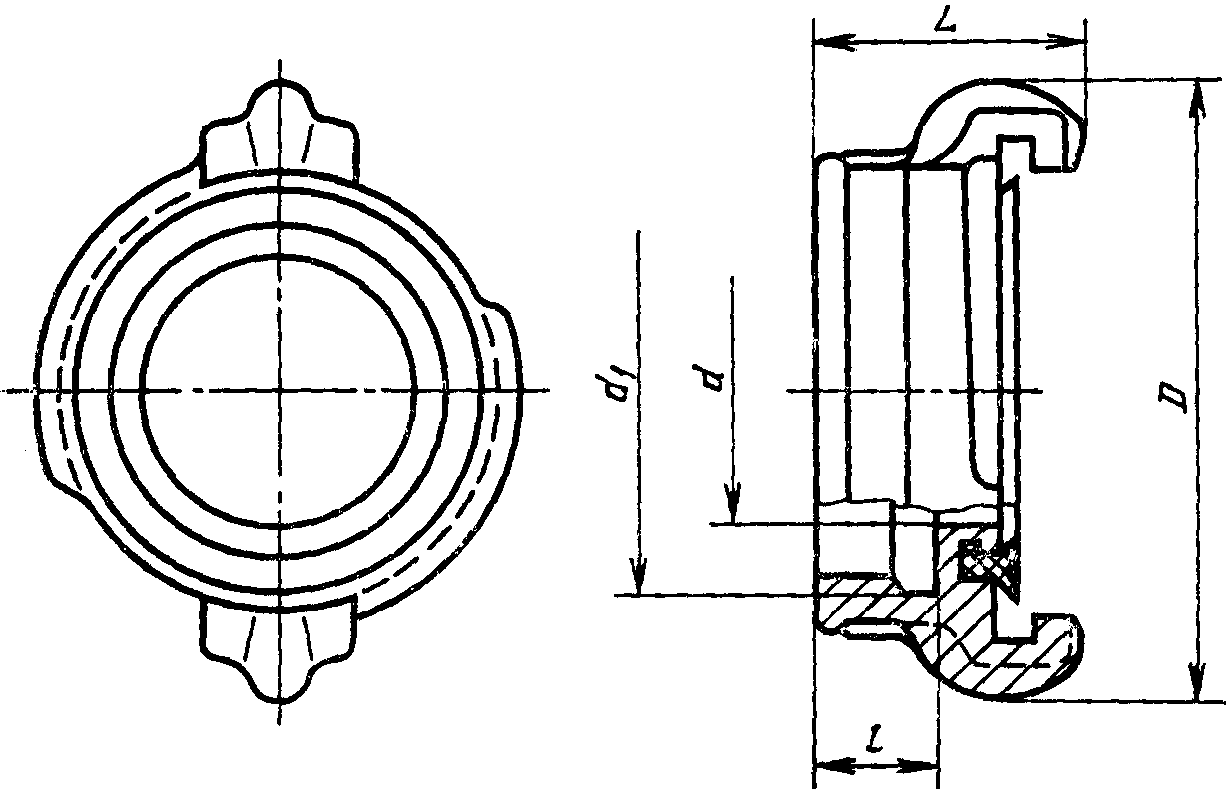

Черт. 2

Таблица 2

Размеры, мм

Типоразмер	Условный проход, D у	Рабочее давление, МПа (кгс/см2)	D	d	d 1	l	L, не более
ГМ-25 ГМ-50 ГМ-70 ГМ-80 ГМ-150	25 50 70 80 150	2,0 (20) 1,6 (16) 1,6 (16) 1,6 (16) 1,2 (12)	60 98 128 142 242	19 43 57 68 136	G 1-B G 2-B G 2,5-B G 3-B G 6-B	17 21 25 28 35	40 44 56 60 78

Пример условного обозначения соединительной муфтовой напорной головки типоразмера ГМ-70:

Головка напорная ГМ-70 ГОСТ 28352-89.

Тип ГЦ

2. Основные параметры и размеры

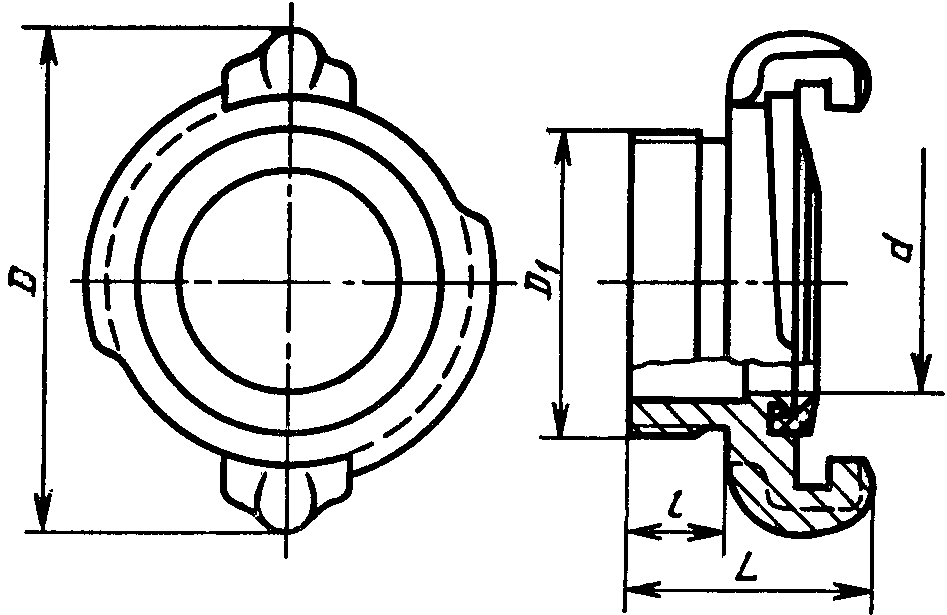

Черт. 3

Таблица 3

Размеры, мм

Типоразмер	Условный проход, D у	Рабочее давление, МПа (кгс/см2)	D	D 1	d	l	L, не более
ГЦ-25 ГЦ-50 ГЦ-70 ГЦ-80 ГЦ-150	25 50 70 80 150	2,0 (20) 1,6 (16) 1,6 (16) 1,6 (16) 1,2 (12)	60 98 128 142 242	G 1-B G 2-B G 2,5-B G 3-B G 6-B	19 43 57 68 136	14,0 22,5 25,0 28,0 45,0	40 55 61 68 98

Пример условного обозначения соединительной цапковой напорной головки типоразмера ГЦ-70:

Головка напорная ГЦ-70 ГОСТ 28352-89.

Тип ГП

2. Основные параметры и размеры

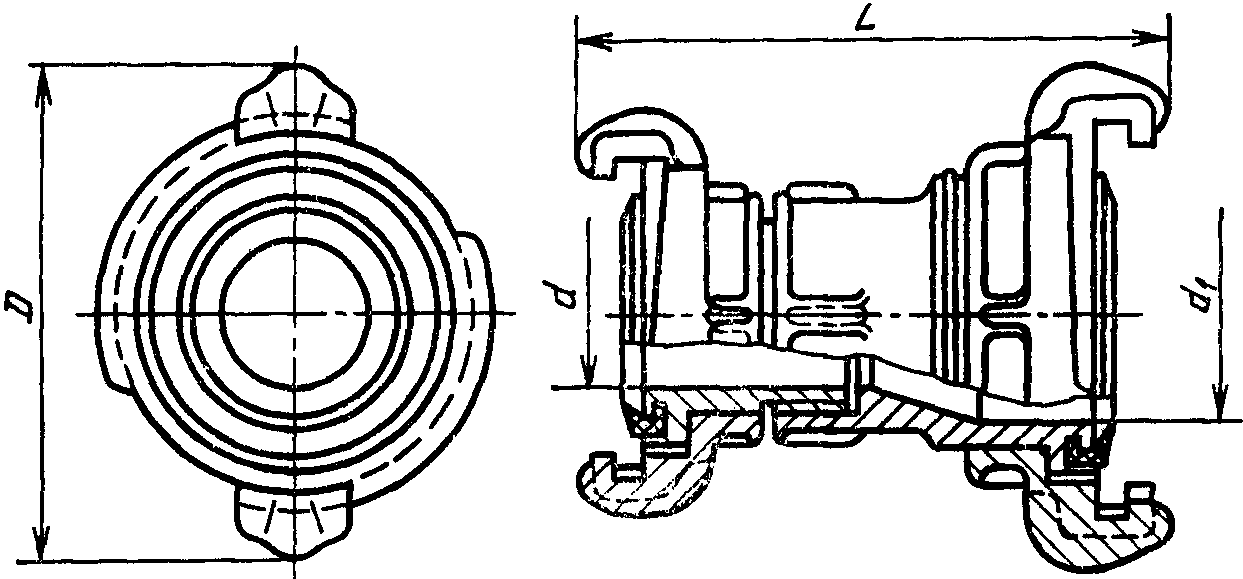

Черт. 4

Таблица 4

Размеры, мм

Типоразмер	Условный проход, D у	Рабочее давление, МПа (кгс/см2)	D	d	d 1	L, не более
ГП-50 x 25 ГП-70 x 50 ГП-80 x 50 ГП-80 x 70	50 x 25 70 x 50 80 x 50 80 x 70	2,0 (20) 1,6 (16) 1,6 (16) 1,6 (16)	98 128 142 142	19 42 42 57	42 55 67 67	105 155 167 160

Пример условного обозначения соединительной переходной напорной головки типоразмера ГП-70 x 50:

Головка напорная ГП-70 x 50 ГОСТ 28352-89.

Тип ГЗ

2. Основные параметры и размеры

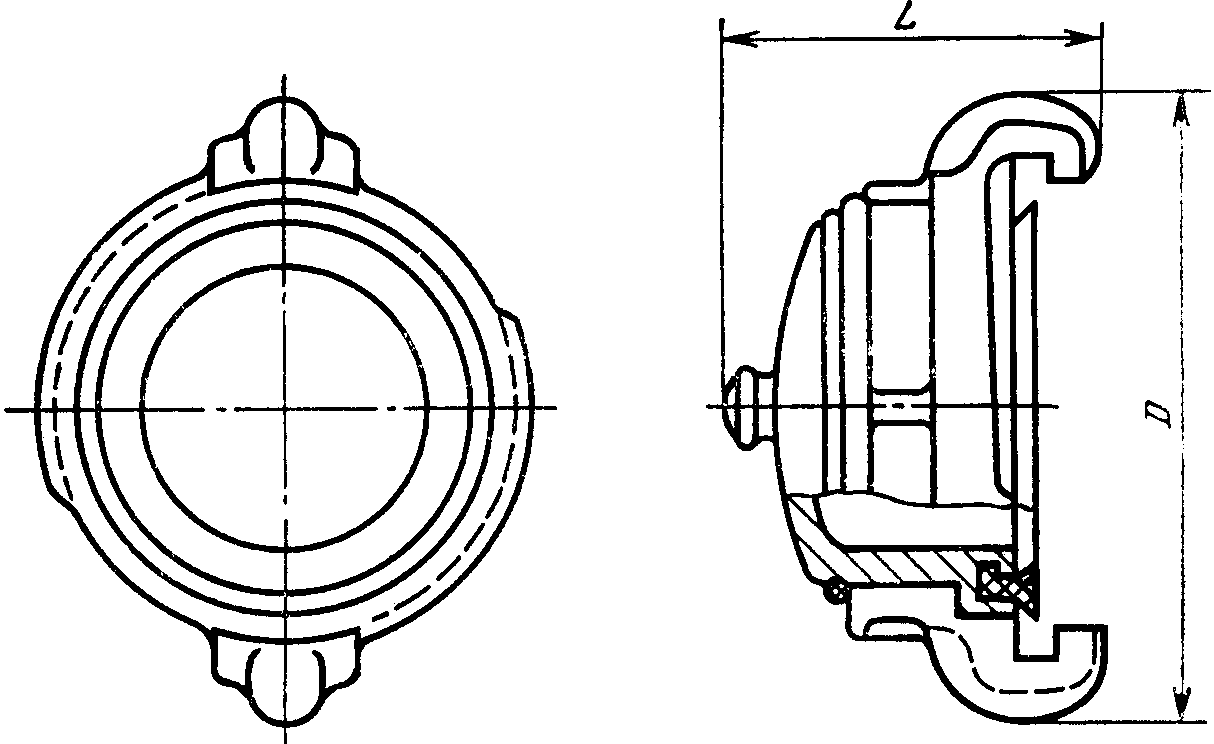

Черт. 5

Таблица 5

Размеры, мм

Типоразмер	Условный проход, D у	Рабочее давление, МПа (кгс/см2)	D	L, не более
ГЗ-25 ГЗ-50 ГЗ-70 ГЗ-80 ГЗ-150	25 50 70 80 150	2,0 (20) 1,6 (16) 1,6 (16) 1,6 (16) 1,2 (12)	60 98 128 142 242	40 75 80 90 125

Пример условного обозначения соединительной напорной головки-заглушки типоразмера ГЗ-70:

Головка-заглушка напорная ГЗ-70 ГОСТ 28352-89.

Головки всасывающие

Тип ГРВ

2. Основные параметры и размеры

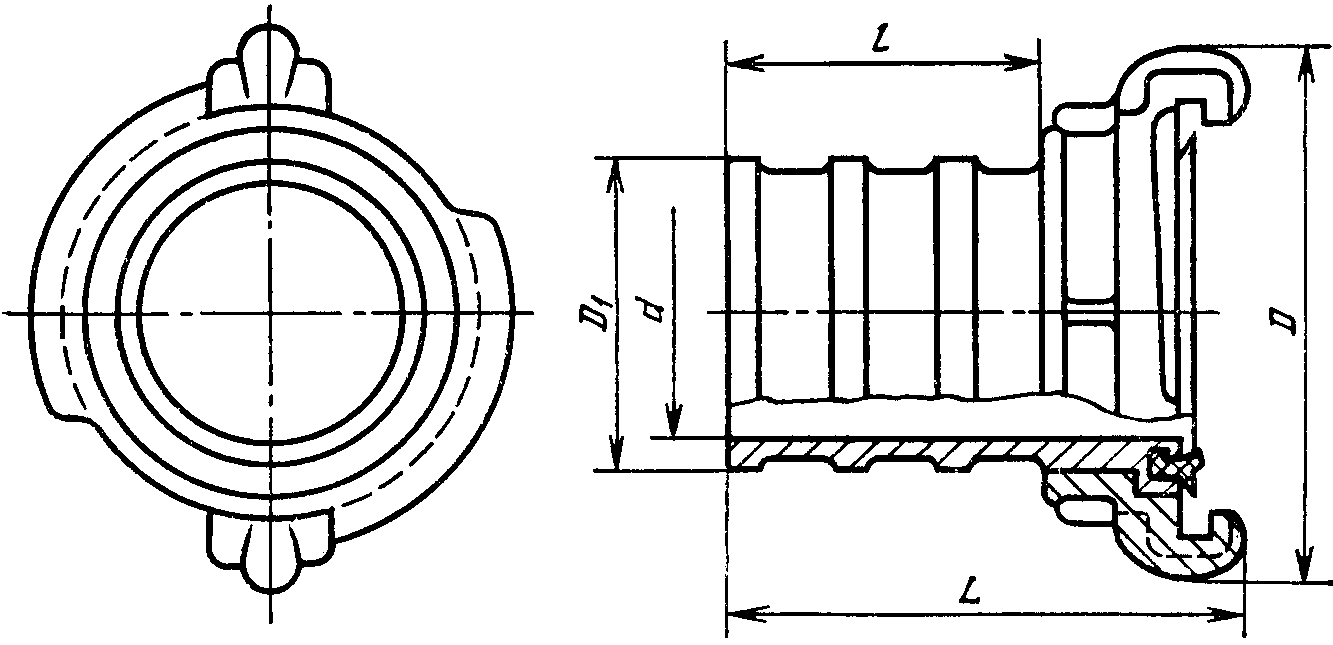

Черт. 6

Таблица 6

Размеры, мм

Типоразмер	Условный проход, D у	Рабочее давление, МПа (кгс/см2)	D	D 1		d	l, не менее	L, не более
				номин.	пред. откл.
ГРВ-80 ГРВ-100 ГРВ-125	80 100 125	1,0 (10) 0,1 (1,0) 0,1 (1,0)	142 175 210	75 100 124	+/- 0,4 +/- 0,5 +/- 0,5	64 87 110	100 100 140	172 172 220

Пример условного обозначения соединительной рукавной всасывающей головки типоразмера ГРВ-80:

Головка всасывающая ГРВ-80 ГОСТ 28352-89.

Тип ГМВ

2. Основные параметры и размеры

Черт. 7

Таблица 7

Размеры, мм

Типоразмер	Условный проход, D у	Рабочее давление, МПа (кгс/см2)	D	d 1	d	l	L, не более
ГМВ-80 ГМВ-100 ГМВ-125	80 100 125	1,0 (10) 0,1 (1,0) 1,0 (10)	142 175 210	M95 x 4 M125 x 6 M150 x 6	64 87 110	28 40 40	64 76 81

Пример условного обозначения соединительной муфтовой всасывающей головки типоразмера ГМВ-80:

Головка всасывающая ГМВ-80 ГОСТ 28352-89.

Тип ГЗВ

2. Основные параметры и размеры

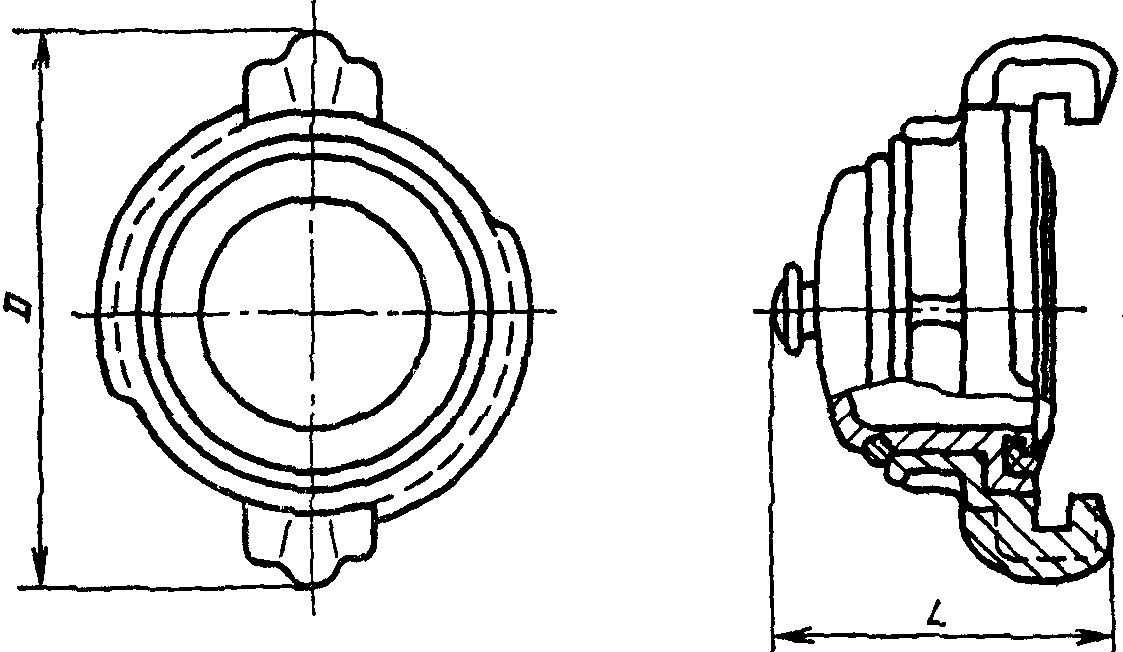

Черт. 8

Таблица 8

Размеры, мм

Типоразмер	Условный проход, D у	Рабочее давление, МПа (кгс/см2)	D	L, не более
ГЗВ-80 ГЗВ-100 ГЗВ-125	80 100 125	0,1 (1,0) 0,1 (1,0) 0,1 (1,0)	142 175 210	86 92 100

Пример условного обозначения соединительной всасывающей головки-заглушки типоразмера ГЗВ-80:

Головка-заглушка всасывающая ГЗВ-80 ГОСТ 28352-89.

Размеры, обеспечивающие смыкаемость головок

2. Основные параметры и размеры

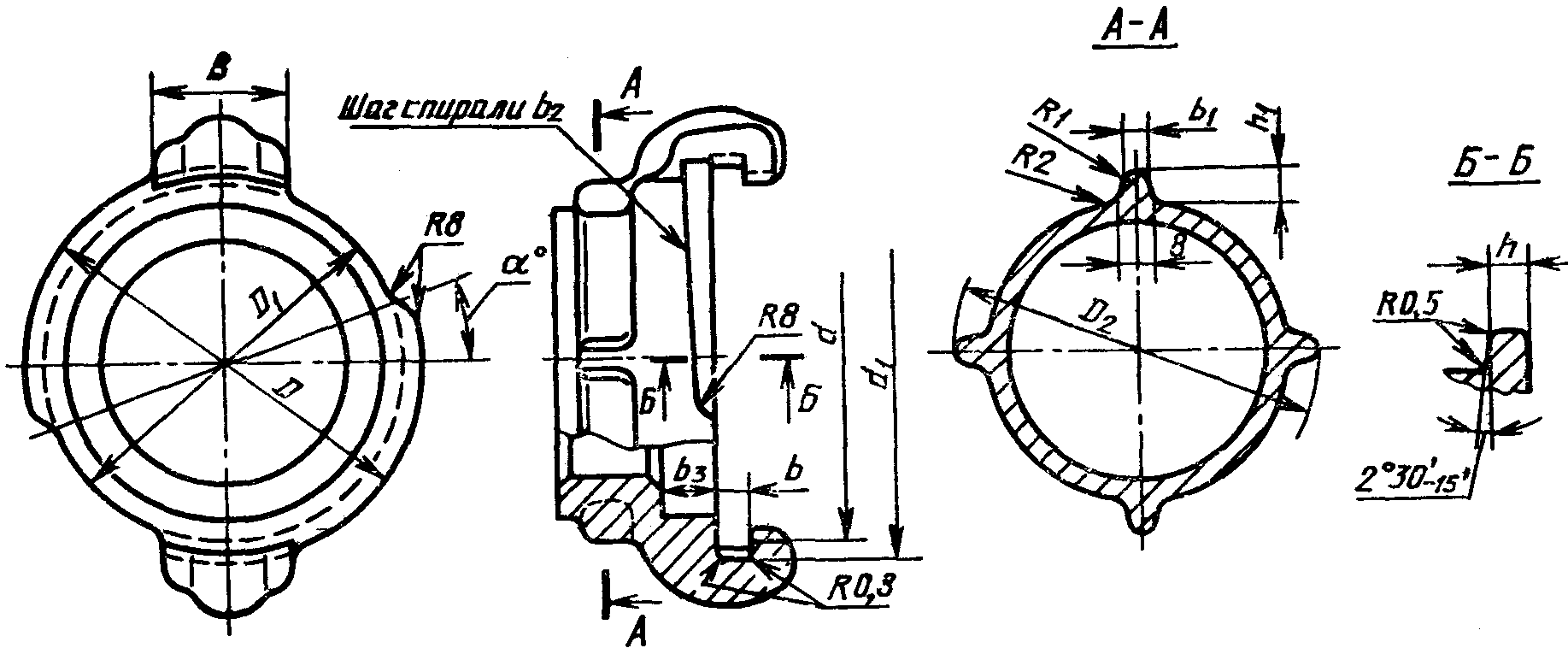

Черт. 9

Таблица 9

Размеры, мм

Условный проход, D	D		D 1		D 2, не	d		d 1		B
у	Номин.	Пред. откл.	Номин.	Пред. откл.	более	Номин.	Пред. откл.	Номин.	Пред. откл.
25	46	+/- 0,2	40	-0,5 -0,2	-	40	+0,5 +0,2	47	+0,33	18
50	85	-0,87	77	-0,74	77	78	+0,54	86	+0,54	28
70	103		94	-0,87	94	95		104		32
80	115		106	-0,87	106	107		116		35
100	149	-1	139	-1	136	140	+0,63	150	+0,63	38
125	175	-1	165	-1	160	166		176		40
150	195	-1,15	185	-1,15	195	185		197		40

Продолжение табл. 9

Размеры, мм

Условный проход, D	b		b 1	b 2	b 3		h		h , 1 не	альфа
у	Номин.	Пред. откл.	b 1	b 2	Номин.	Пред. откл.	Номин.	Пред. откл.	менее
25	4,5	-0,1	-	4	11	+0,27	3,5	-0,18	-	10°
50	7	+0,22	4	7	12		4,6		6	20°
70	8		5	8	12		5,75		7	25°
80	9		5	8	14		6,7	-0,22	7	25°
100	9,5		5	9	15		7,25		10	30°
125	10		6	10	18		7,85		10	30°
150	12		7	10	15		7,85		10	30°
