ГОСТ 2829-76. Магнето автотракторные с фланцевым креплением. Присоединительные размеры

Государственный комитет СССР по стандартам · № ГОСТ 2829-76Действующий акт

(утв. Постановлением Госстандарта СССР от 15.01.1976 № 113)

Утвержден
Постановлением Госстандарта СССР
от 15 января 1976 г. № 113

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАГНЕТО АВТОТРАКТОРНЫЕ С ФЛАНЦЕВЫМ КРЕПЛЕНИЕМ

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Spigot-mounted magnetos for automobiles and tractors. Fixing dimensions

ГОСТ 2829-76

Группа Е62

Взамен ГОСТ 2829-60

Срок действия
с 1 июля 1977 года
до 1 июля 1982 года

Разработан Научно-исследовательским институтом автомобильного, тракторного, мотоциклетного и велосипедного электрооборудования и приборов (НИИАвтоприбор).

Зам. директора Купеев Ю.А.

Руководители темы: Опарин И.М., Бадо Б.Е.

Исполнители: Швецов А.Г., Гришанина Р.П., Калинин Ю.Н.

Внесен Министерством автомобильной промышленности.

Член Коллегии Орлов И.В.

Подготовлен к утверждению Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ).

И. о. директора Герасимов Н.Н.

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 15.01.1976 № 113.

1. Настоящий стандарт распространяется на автотракторные магнето с фланцевым креплением для двигателей внутреннего сгорания.

2. Присоединительные размеры магнето с присоединительными устройствами (пусковой ускоритель, автомат опережения зажигания и др.) должны соответствовать указанным на черт. 1, а без присоединительных устройств — на черт. 2.

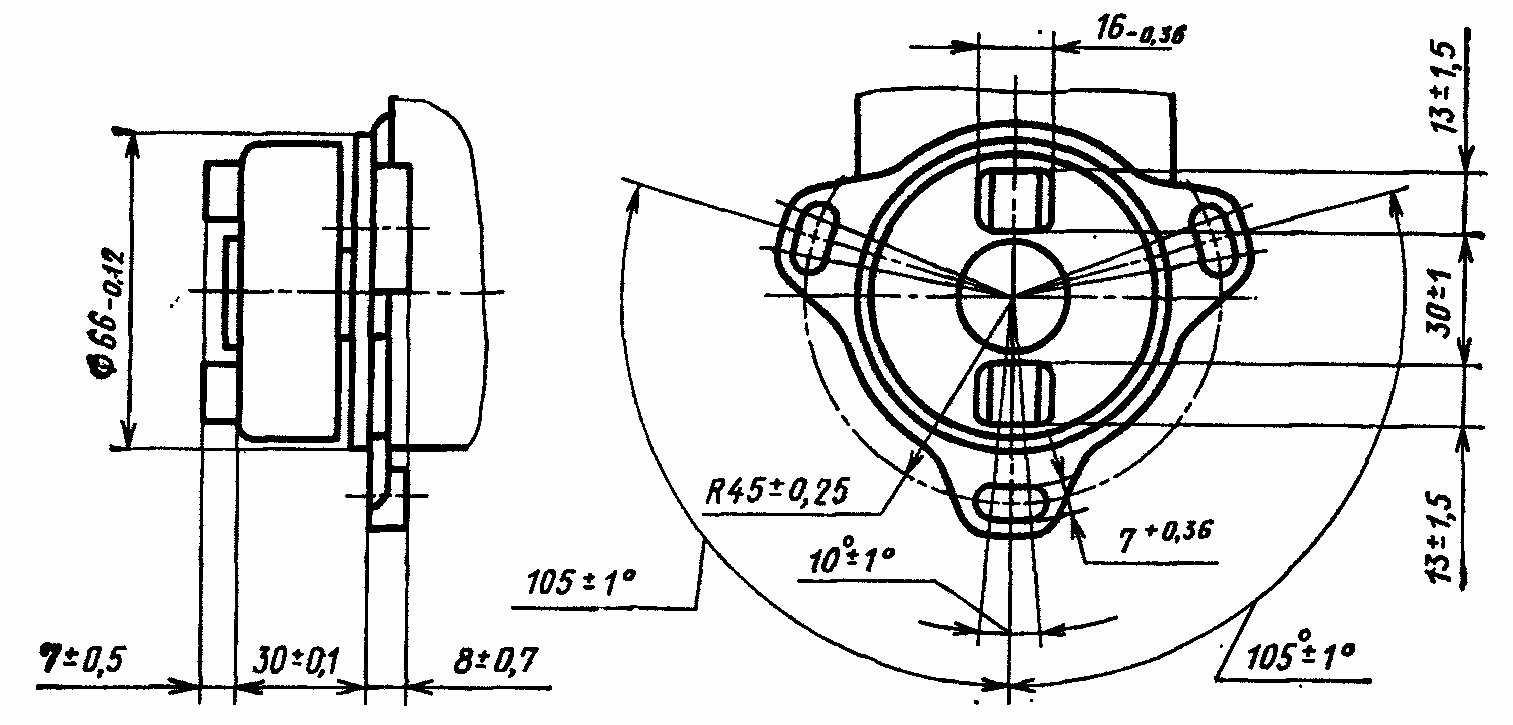

рис. 1

Черт. 1.

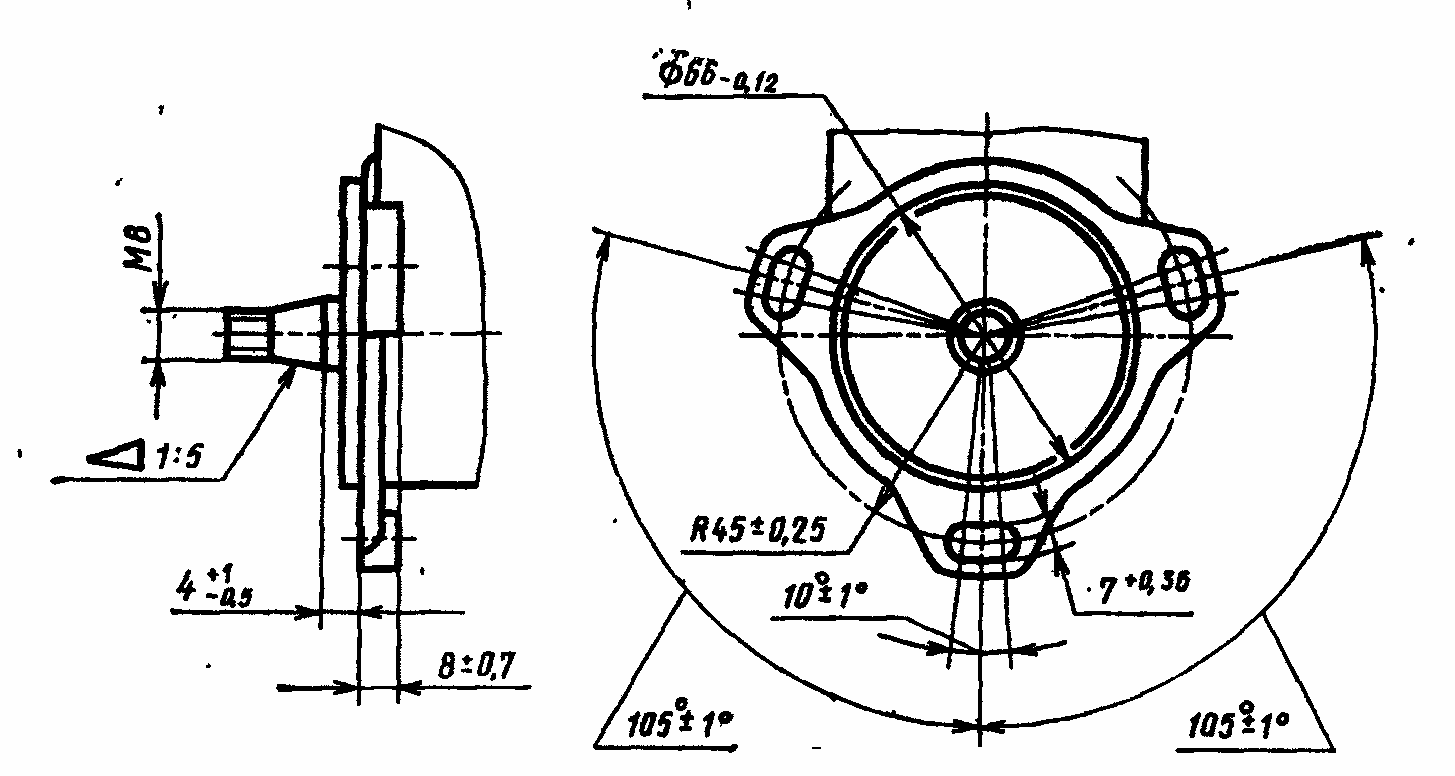

рис. 2

Черт. 2.

Примечания. 1. По согласованию с потребителем (заказчиком) угол 10 +/- 1° может быть увеличен до 20 +/- 1°.

2. По согласованию с потребителем допускается изготовление магнето с двумя и четырьмя отверстиями во фланце; присоединительные размеры в этом случае должны устанавливаться в технических условиях.
