ГОСТ 28248-89 (СТ СЭВ 2403-88, ИСО 1103-76). Легковые автомобили. Тягово-сцепное устройство шарового типа. Основные размеры
(утв. Постановлением Госстандарта СССР от 11.09.1989 № 2726)
Постановлением Госстандарта СССР от 11 сентября 1989 г. № 2726
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЛЕГКОВЫЕ АВТОМОБИЛИ. ТЯГОВО-СЦЕПНОЕ УСТРОЙСТВО ШАРОВОГО ТИПА
Passenger cars. Ball-type mechanical connections. Basic dimensions
(СТ СЭВ 2403-88,
ИСО 1103-76)
1. Внесен Министерством автомобильного и сельскохозяйственного машиностроения СССР.
2. Постановлением Государственного комитета СССР по стандартам от 11.09.1989 № 2726 стандарт Совета Экономической Взаимопомощи СТ СЭВ 2403-88 «Легковые автомобили. Тягово-сцепное устройство шарового типа. Основные размеры» введен в действие непосредственно в качестве государственного стандарта СССР с 01.07.1990.
3. Срок проверки — 1995 г., периодичность — 5 лет.
4. Стандарт полностью соответствует международному стандарту ИСО 1103-76.
Настоящий стандарт распространяется на сцепные шары, предназначенные для буксировки караванов и легких прицепов с полной конструктивной массой не более 3500 кг, и устанавливает размеры, необходимые для совместимости деталей механических соединительных устройств между легкими прицепами, караванами и буксирующим автомобилем в случае, когда автомобиль снабжен сцепным шаром.
Настоящий стандарт не распространяется на тягово-сцепные устройства шарового типа специальных легковых автомобилей, предназначенных для буксировки специальных прицепов.

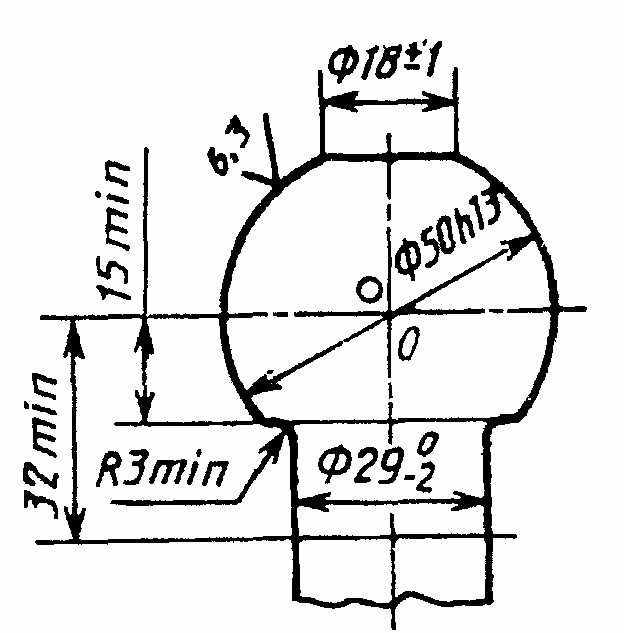

1. Основные размеры сцепного шара должны соответствовать указанным на черт. 1.
Примечание. Диаметр шейки шарового пальца от 27 до 29 мм измеряется в горизонтальной плоскости, расположенной не менее чем на 32 мм ниже точки О.
