ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Primary cells and batteries. Main parameters and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Постановлением Государственного комитета СССР по стандартам от 26.04.1989 № 1119 введен в действие государственный стандарт СССР, в качестве которого непосредственно применен международный стандарт МЭК 86-2 (1987), с 01.01.1991.
Настоящий стандарт распространяется на первичные элементы и батареи и устанавливает их основные параметры и размеры.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ ЭЛЕМЕНТОВ И БАТАРЕЙ

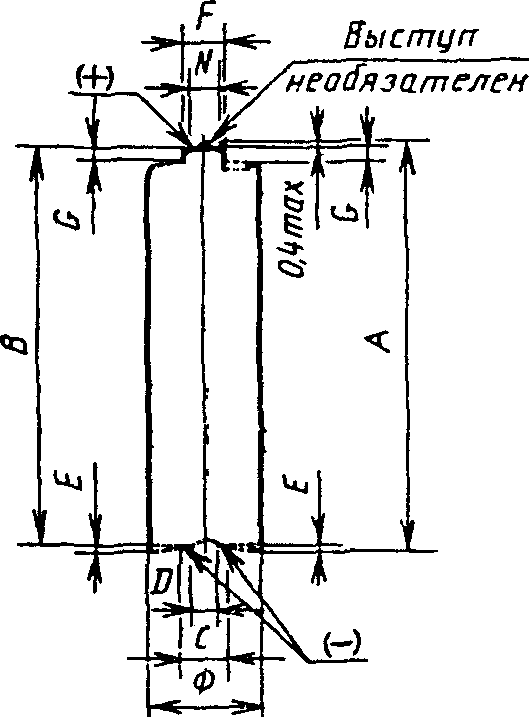

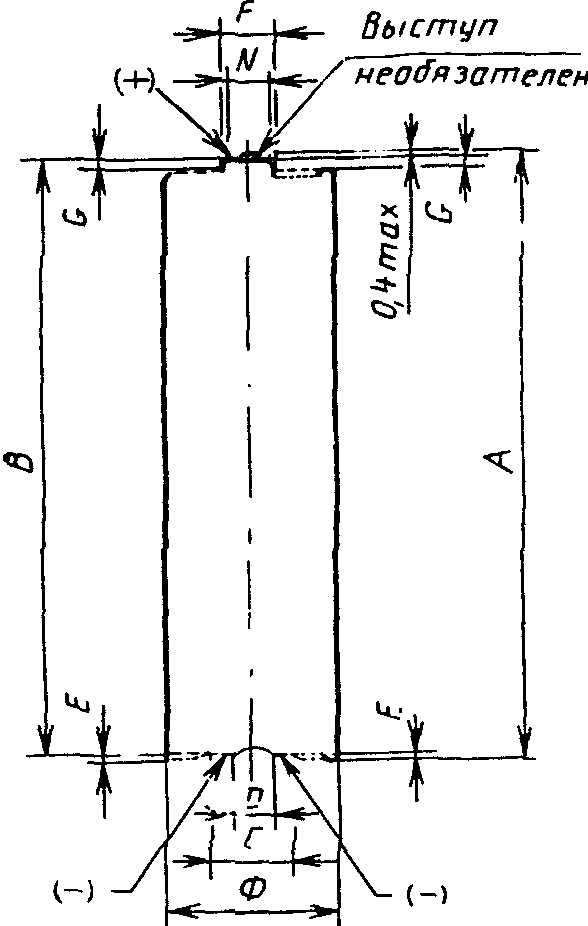

1.1. Основные параметры и размеры элементов типа R03, LR03 должны соответствовать указанным на черт. 1 и в табл. 1 - 3.
Абзац исключен с 1 января 1991 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 07.05.1990 № 1119.
| Обозначение размера | max | min |
|---|---|---|
| A | 44,5 | - |
| B | - | 42,5 |
| C | - | 4,0 |
| E | 0,5 | - |
| F | 3,8 | - |
| G | - | 0,8 |
| N | - | 2,0 |
| Ø | 10,5 | 9,5 |
Отрицательный контакт C в основном плоский в пределах всей площади поверхности.
Цилиндрическая поверхность изолирована от контактирования.
<*> Импульсные испытания 15 с/мин 24 ч/день.

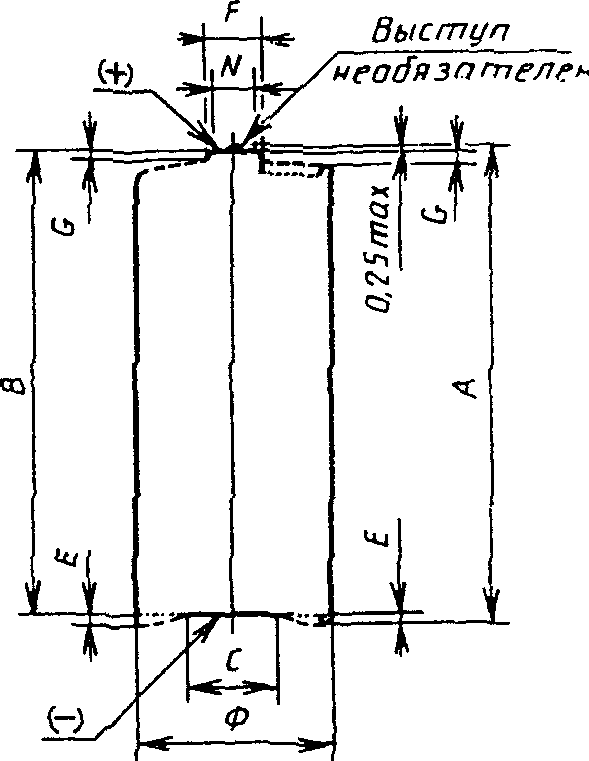

1.2. Основные параметры и размеры элементов типа R1, LR1, MR1 должны соответствовать указанным на черт. 2 и в табл. 4 - 7.
| Обозначение размера | max | min |
|---|---|---|
| A | 30,2 | - |
| B | - | 28,0 |
| C | - | 4,8 |
| E | 0,2 | - |
| F | 4,5 | - |
| G | - | 0,3 |
| N | - | 2,0 |
| Ø | 12,0 | 10,7 |
Отрицательный контакт C в основном плоский в пределах всей площади поверхности.
Цилиндрическая поверхность изолирована от контактирования.

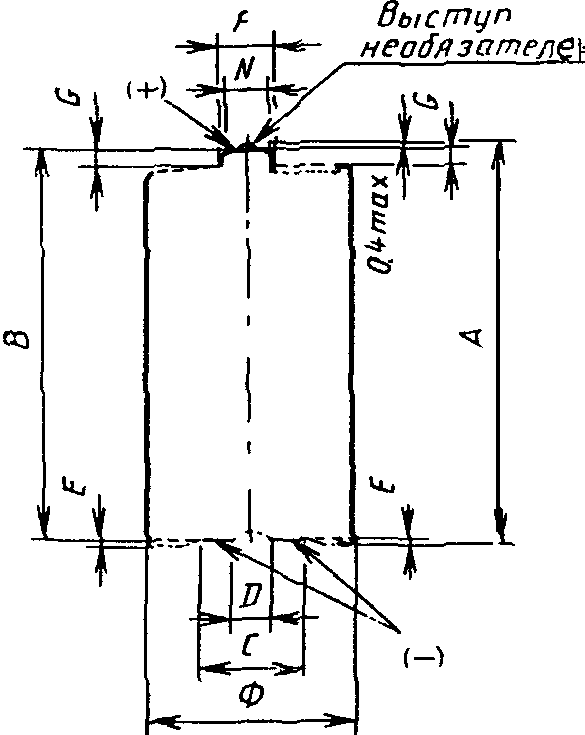

1.3. Основные параметры и размеры элементов R6C, R6P, R6S, LR6 должны соответствовать указанным на черт. 3 и в табл. 8 - 15.
| Обозначение размера | max | min |
|---|---|---|
| A | 50,5 | - |
| B | - | 49,0 |
| C | - | 7,0 |
| D | 4,0 | - |
| E | 0,5 | - |
| F | 5,5 | - |
| G | - | 1,0 |
| N | - | 4,2 |
| Ø | 14,5 | 13,5 |
<*> Ускоренное испытание для часов (QSM).
<*> Ускоренное испытание для часов (QSM).

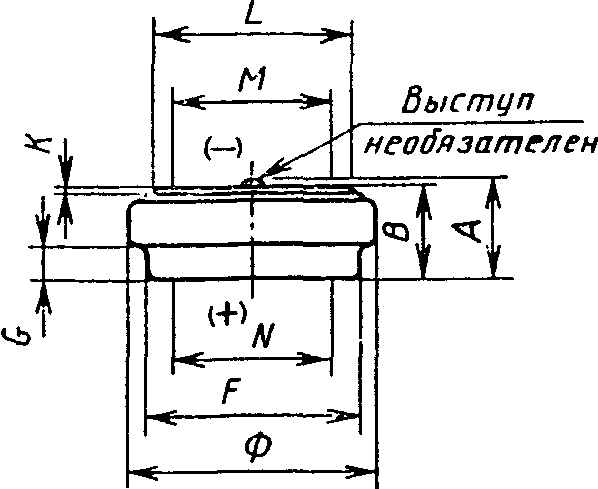

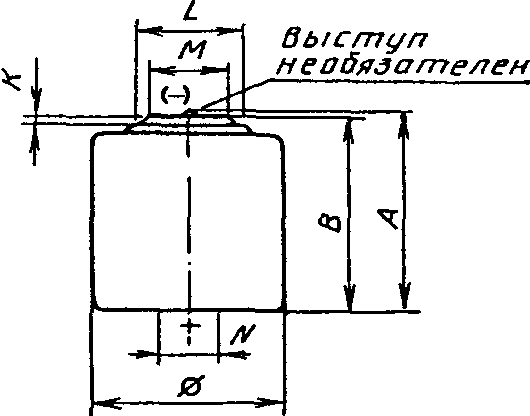

1.4. Основные параметры и размеры элементов типа LR9, MR9, NR9 должны соответствовать указанным на черт. 4 и в табл. 16 - 19.
| Обозначение размера | max | min |
|---|---|---|
| A | 6,2 | - |
| B | - | 5,6 |
| F | 13,5 | - |
| G | - | 2,0 |
| K | - | 0,2 |
| L | 12,5 | - |
| M | - | 10,0 |
| N | - | 10,0 |
| Ø | 16,0 | 15,0 |
| Номинальное напряжение, В | Режим разряда элемента LR9 при применении | Применение | ||
| Сопротивление, Ом | Суточный период, ч | Конечное напряжение, В | ||
| 1,5 | 390 | 24 | 0,9 | Испытание на емкость |
| Номинальное напряжение, В | Режим разряда элемента MR9 при применении | Применение | ||
| Сопротивление, Ом | Суточный период, ч | Конечное напряжение, В | ||
| 1,35 | 390 | 24 | 0,9 | Испытание на емкость |
| Номинальное напряжение, В | Режим разряда элемента NR9 при применении | Применение | ||
| Сопротивление, Ом | Суточный период, ч | Конечное напряжение, В | ||
| 1,4 | 390 | 24 | 0,9 | Испытание на емкость |
1.5. Основные параметры и размеры батарей типа 2MR9 должны соответствовать указанным на черт. 5 и в табл. 20.
| Номинальное напряжение, В | Режим разряда батареи 2MR9 при применении | Применение | ||
| Сопротивление, Ом | Суточный период, ч | Конечное напряжение, В | ||
| 2,7 | 820 | 24 | 1,8 | Испытание на емкость |
1.6. Основные параметры и размеры батареи типа 2R10 должны соответствовать указанным на черт. 6 и в табл. 21 и 22.
| Обозначение размера | max | min |
|---|---|---|
| A | 74,6 | - |
| B | - | 71,5 |
| C | - | 9,0 |
| D | 5,0 | - |
| E | 0,8 | - |
| F | 6,8 | - |
| G | - | 1,0 |
| N | - | 5,8 |
| Ø | 21,8 | 20,0 |
1.7. Основные параметры и размеры батарей типа 3R12, 3LR12 должны соответствовать указанным на черт. 7 и в табл. 23, 24.
1.8. Основные параметры и размеры элементов типа R14C, R14P, R14S, LR14 должны соответствовать указанным на черт. 8 и в табл. 25 - 32.
| Обозначение размера | max | min |
|---|---|---|
| A | 50,0 | - |
| B | - | 48,5 |
| C | - | 12,0 |
| D | 5,0 | - |
| E | 0,9 | - |
| F | 7,5 | - |
| G | - | 1,5 |
| N | - | 5,5 |
| Ø | 26,2 | 24,7 |
<*> Ускоренное испытание для часов (QSM).
1.9. Основные параметры и размеры элементов типа R20C, R20P, R20S, LR20 должны соответствовать указанным на черт. 9 и в табл. 33 - 40.
| Обозначение размера | max | min |
|---|---|---|
| A | 61,5 | - |
| B | - | 59,5 |
| C | - | 16,0 |
| D | 7,5 | - |
| E | 1,0 | - |
| F | 9,5 | - |
| G | - | 1,5 |
| N | - | 7,8 |
| Ø | 34,2 | 32,2 |
| Номинальное напряжение, В | Режим разряда элемента LR20 при применении | Минимальная средняя продолжительность разряда (стандартные условия), ч | Применение | |||
| Сопротивление, Ом | Суточный период, ч | Конечное напряжение, В | первоначальная | после 12 мес хранения | ||
| 1,5 | 3,9 | 30 мин | 0,9 | Портативное | ||
| 2,2 | 4 мин <*> | 0,9 | освещение | |||
| 39 | 4 | 0,9 | 300 | 270 | Транзисторные радиоприемники | |
| 3,9 | 1 | 1,0 | 18 | 16 | Магнитофоны | |
| 2,2 | 1 | 0,8 | Игрушки | |||
1.10. Основные параметры и размеры батареи типа 3R20X должны соответствовать указанным на черт. 10 и в табл. 41.
<*> 4 мин, начиная с часовых интервалов, в течение 8 ч в сутки.
1.11. Основные параметры и размеры батареи типа 3R25 должны соответствовать указанным на черт. 11 и в табл. 42.
| Номинальное напряжение, В | Режим разряда батареи 3R25 при применении | Применение | ||
| Сопротивление, Ом | Суточный период, ч | Конечное напряжение, В | ||
| 4,5 | 560 | 24 | 2,7 | Испытание на емкость |

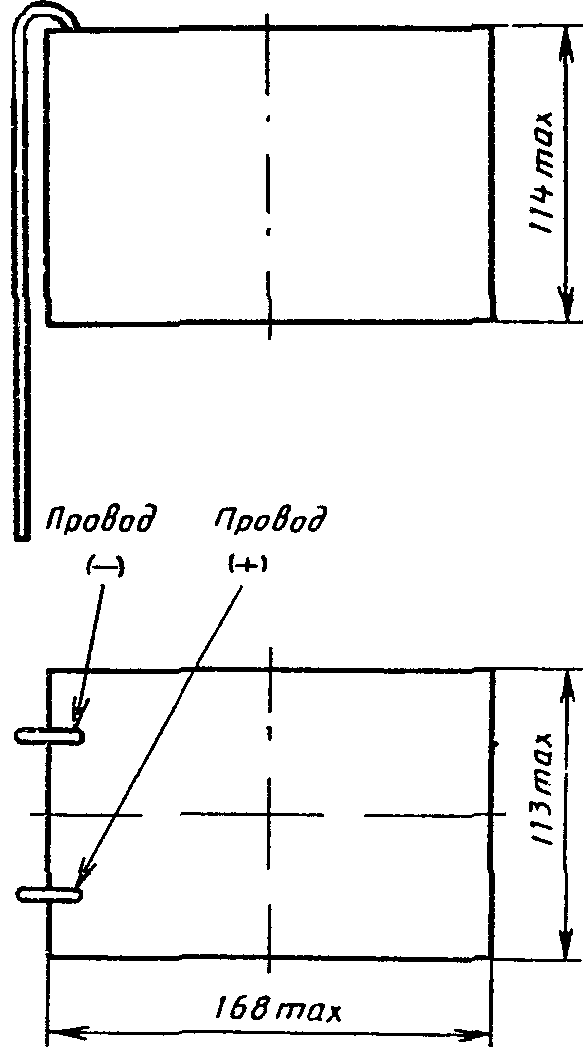

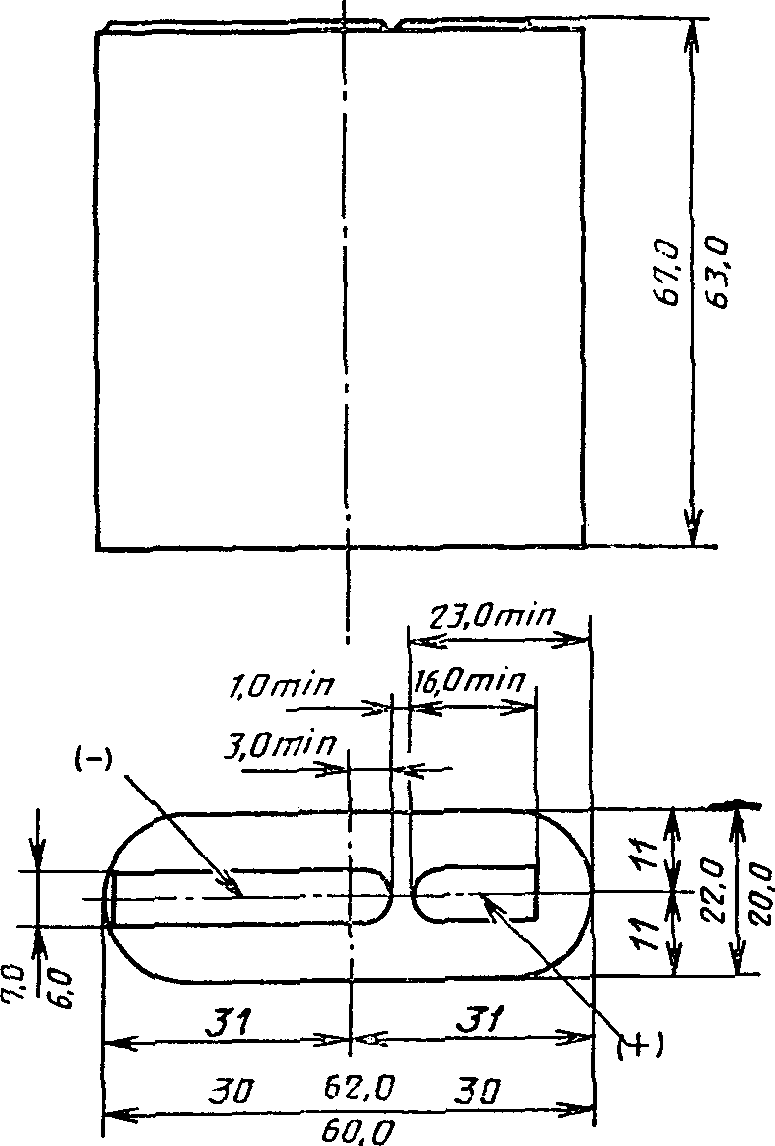

1.12. Основные параметры и размеры батареи типа 4R25X должны соответствовать указанным на черт. 12 и в табл. 43.
Контакты — конические спиральные пружины, имеющие не менее 3 полных витков и сжимающиеся в пределах 3 мм над поверхностью корпуса.
Батарея имеет скругленные или скошенные углы и должна свободно проходить через шаблон диаметром 82,6 мм.

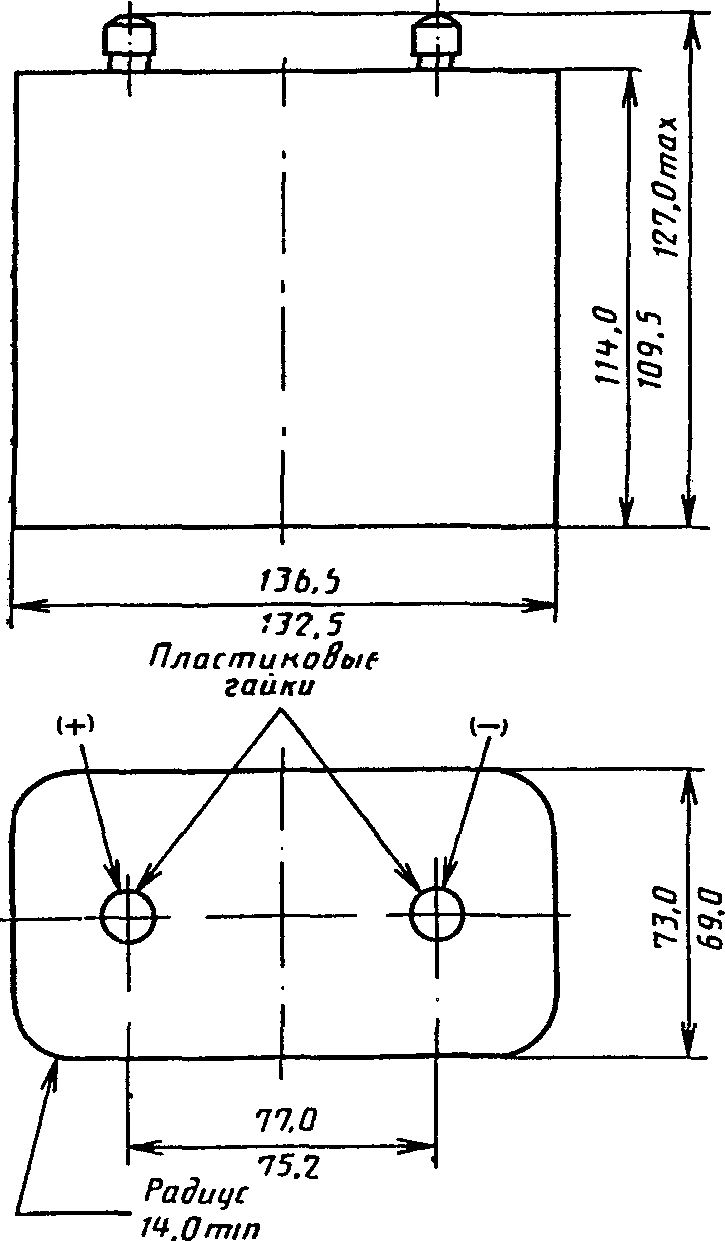

1.13. Основные параметры и размеры батареи типа 4R25Y должны соответствовать указанным на черт. 13 и в табл. 44.
Контакты — пластиковые или металлические гайки.
Максимальный диаметр токовывода контакта равен 3,5 мм.
Батарея имеет скошенные или скругленные углы и должна свободно проходить через шаблон диаметром 82,6 мм.
1.14. Основные параметры и размеры батареи типа 4R25-2 должны соответствовать указанным на черт. 14 и в табл. 45.
Максимальный диаметр токовывода контакта равен 4,2 мм.
Максимальный диаметр несущей поверхности контакта равен 6,3 мм.

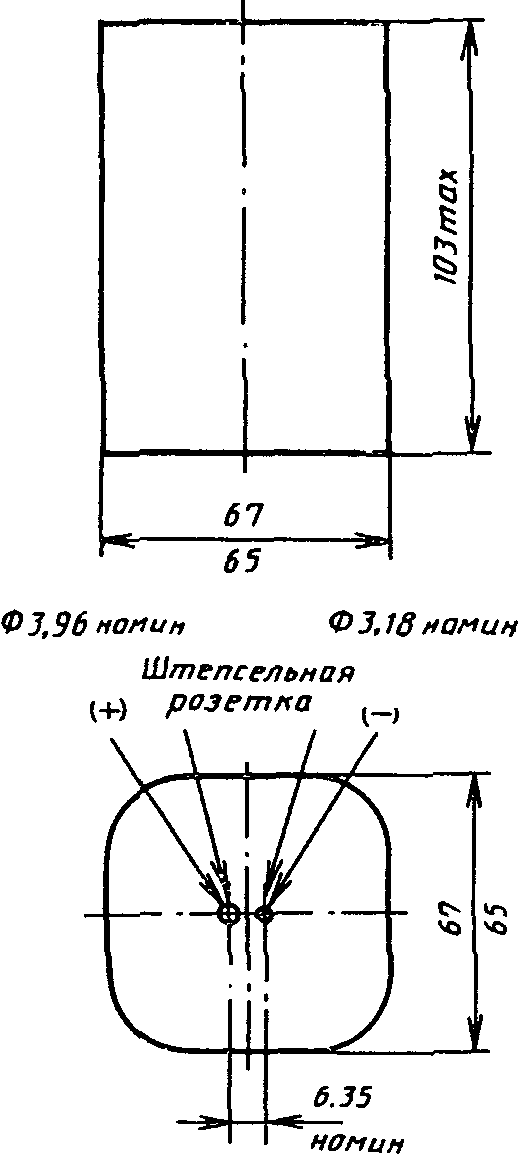

1.15. Основные параметры и размеры батареи типа R25-4 с номинальным напряжением 1,5 В должны соответствовать указанным на черт. 15 и в табл. 46.
Контакты — штепсельная розетка.
| Номинальное напряжение, В | Режим разряда батареи R25-4 при применении | Применение | ||
| Сопротивление, Ом | Суточный период, ч | Конечное напряжение, В | ||
| 1,5 | 47 | 24 | 0,9 | Испытание на емкость |
1.16. Основные параметры и размеры элемента типа R40 должны соответствовать указанным на черт. 16 и в табл. 47.
| Номинальное напряжение, В | Режим разряда элемента R40 при применении | Минимальная продолжительность разряда, ч | Минимальная средняя продолжительность разряда, дни | Применение | |||
| Сопротивление, Ом | Суточный период, ч | Конечное напряжение, В | первоначальная | после 12 мес хранения | первоначальная | ||
| 1,5 | 6,67 | 4 мин <*> | 0,93 | 250 дней | 200 дней | Промышленное оборудование <**> | |
| 2,67 | <***> | 0,85 | 65 | 52 | Промышленное оборудование <**> | ||
| 10 | 24 | 0,85 | 350 | 280 | Промышленное оборудование | ||
| 51 | 24 | 0,9 | 70 | Электрические заградительные контролеры | |||
<*> Десять периодов по 4 мин каждый, начиная с часовых интервалов в течение 6 дней в неделю. На седьмой день пять периодов, начиная с интервалов в 2 ч.
<**> Батарея должна соответствовать обоим испытаниям.
<***> 1 ч разряда, 6 ч отдых, 1 ч разряда, 16 ч отдых.
1.17. Основные параметры и размеры батареи типа 5AR40 должны соответствовать указанным в табл. 48, 49.
| Обозначение размера | max |
|---|---|
| Общая высота | 190,0 |
| Диаметр | 184,0 |
Батарея имеет винтовые контакты, расположенные на ее поверхности. Максимальный диаметр токовывода контакта равен 4,2 мм.

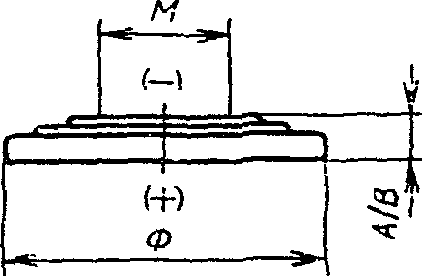

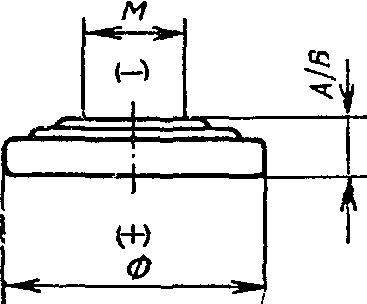

1.18. Основные параметры и размеры элементов типа MR41, SR41, TR41 должны соответствовать указанным на черт. 17 и в табл. 50, 52 - 54.
Основные размеры элементов типа LR41, NR41, PR41 должны, соответствовать указанным на черт. 17 и в табл. 50.
| Обозначение размера | max | min |
|---|---|---|
| A/B | 3,6 | 3,3 |
| M | ||
| N | 3,8 | |
| Ø | 7,9 | 7,55 |
Цилиндрическая поверхность соединена с положительным контактом.
Плоскость отрицательного контакта должна выступать.
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Элемент должен свободно проходить через шаблон, имеющий форму и размеры, указанные на черт. 18 и в табл. 51.
| Обозначение размера | max | min |
|---|---|---|
| D | 7,914 | 7,905 |
| d | 6,314 | 6,305 |
| H | 3,612 | 3,604 |
| h | 2,808 | 2,802 |
| Номинальное напряжение, В | Режим разряда элемента TR41 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 22 | 24 | 1,2 | Испытание на емкость |

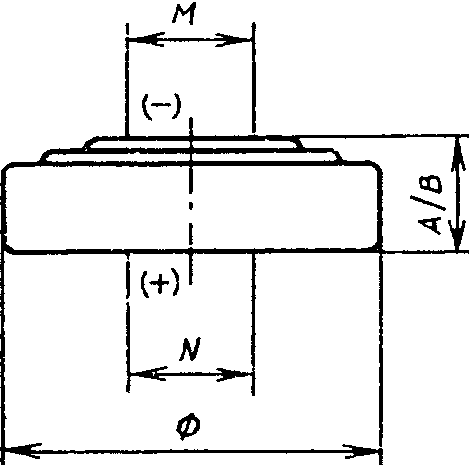

1.19. Основные параметры и размеры элементов типа MR42, NR42, SR42, TR42 должны соответствовать указанным на черт. 19 и в табл. 55, 57 - 60.
| Обозначение размера | max | min |
|---|---|---|
| A/B | 3,6 | 3,3 |
| M | - | 3,8 |
| N | - | 3,8 |
| Ø | 11,6 | 11,25 |
Цилиндрическая поверхность соединена с положительным контактом.
Плоскость отрицательного контакта должна выступать.
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Элемент должен свободно проходить через шаблон, имеющий форму и размеры, указанные на черт. 18 и в табл. 56.
| Обозначение размера | max | min |
|---|---|---|
| D | 11,617 | 11,606 |
| d | 9,614 | 9,605 |
| H | 3,612 | 3,604 |
| h | 2,608 | 2,602 |
| Номинальное напряжение, В | Режим разряда элемента NR42 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,4 | 33 | 24 | 1,2 | Испытание на емкость |
| 15 | 24 | 1,2 | Испытание на емкость | |
| Номинальное напряжение, В | Режим разряда элемента TR42 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 15 | 24 | 1,2 | Испытание на емкость |
1.20. Основные размеры батарей типа 4NR42 должны соответствовать указанным на черт. 20.
Цилиндрическая поверхность изолирована от контактирования.
1.21. Основные параметры и размеры элементов типа MR43, SR43, TR43 должны соответствовать указанным на черт. 21 и в табл. 61, 63 - 65.
Основные размеры элементов типа LR43, PR43 должны соответствовать указанным на черт. 21 и в табл. 61.
| Обозначение размера | max | min |
|---|---|---|
| A/B | 4,2 | 3,8 |
| M | - | 3,8 |
| N | - | 3,8 |
| Ø | 11,6 | 11,25 |
Цилиндрическая поверхность соединена с положительным контактом.
Плоскость отрицательного контакта должна выступать.
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Элемент должен свободно проходить через шаблон, имеющий форму и размеры, указанные на черт. 18 и в табл. 62.
| Обозначение размера | max | min |
|---|---|---|
| D | 11,617 | 11,606 |
| d | 9,614 | 9,605 |
| H | 4,212 | 4,204 |
| h | 3,212 | 3,204 |
| Номинальное напряжение, В | Режим разряда элемента TR43 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 10 | 24 | 1,2 | Испытание на емкость |
1.22. Основные параметры и размеры элементов типа MR44, NR44, SR44, TR44 должны соответствовать указанным на черт. 22 и в табл. 66, 68 - 71.
Основные размеры элементов типа LR44, PR44 должны соответствовать указанным на черт. 22 и в табл. 66.
| Обозначение размера | max | min |
|---|---|---|
| A/B | 5,4 | 5,0 |
| M | - | 3,8 |
| N | - | 3,8 |
| Ø | 11,6 | 11,25 |
Цилиндрическая поверхность соединена с положительным контактом.
Плоскость отрицательного контакта должна выступать.
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Элемент должен свободно проходить через шаблон, имеющий форму и размеры, указанные на черт. 18 и в табл. 67.
| Обозначения размера | max | min |
|---|---|---|
| D | 11,617 | 11,606 |
| d | 9,614 | 9,605 |
| H | 5,412 | 5,404 |
| h | 4,412 | 4,404 |
<*> 24 ч в сутки, плюс 39 Ом в течение 1 с, каждые 6 с в течение 5 мин ежедневно.
<**> Ускоренное испытание для автоматических камер.
| Номинальное напряжение, В | Режим разряда элемента TR44 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 6,8 | 24 | 1,2 | Испытание на емкость |
1.23. Основные параметры и размеры батарей типа 4LR44, 4SR44 должны соответствовать указанным на черт. 23 и в табл. 72, 73.
Цилиндрическая поверхность изолирована от контактирования.
| Номинальное напряжение, В | Режим разряда батареи 4LR44 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 6,0 | 27 | <*> | 3,6 | <**> |
| 27 | 24 | 3,6 | Испытание на емкость | |
| 0,1 | <***> | 3,6 | Импульсное испытание | |
<*> 24 ч в сутки плюс 160 Ом в течение 1 с каждые 6 с в течение 5 мин ежедневно.
<**> Ускоренное испытание для автоматических камер.
<***> 24 ч в сутки, 2 с под нагрузкой, 1 с с разомкнутой цепью.
| Номинальное напряжение, В | Режим разряда батареи 4SR44 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 6,2 | 27 | <*> | 3,6 | <**> |
| 27 | 24 | 3,6 | Испытание на емкость | |
| 0,1 | <***> | 3,6 | Импульсное испытание | |
<*> 24 ч в сутки плюс 160 Ом в течение 1 с каждые 6 с в течение 5 мин ежедневно.
<**> Ускоренное испытание для автоматических камер.
<***> 24 ч в сутки, 2 с под нагрузкой, 1 с с разомкнутой цепью.
1.24. Основные параметры и размеры элементов типа MR48, NR48, SR48, TR48 должны соответствовать указанным на черт. 24. и в табл. 74, 76 - 79.
Основные размеры элемента типа PR48 должны соответствовать указанным на черт. 24 и в табл. 74.
| Обозначение размера | max | min |
|---|---|---|
| A/B | 5,4 | 5,0 |
| M | - | 3,0 |
| N | - | 3,8 |
| Ø | 7,9 | 7,55 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Отрицательный контакт не должен выступать.
Элемент должен свободно проходить через шаблон, имеющий форму и размеры, указанные на черт. 18 и в табл. 74.
| Обозначение размера | max | min |
|---|---|---|
| D | 7,914 | 7,905 |
| d | 6,314 | 6,305 |
| H | 5,412 | 5,404 |
| h | 4,612 | 4,604 |
| Номинальное напряжение, В | Режим разряда элемента NR48 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,4 | 15 | 24 | 1,2 | Испытание на емкость |
| Номинальное напряжение, В | Режим разряда элемента TR48 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 15 | 24 | 1,2 | Испытание на емкость |
1.25. Основные параметры и размеры элементов типа MR50, NR50 должны соответствовать указанным на черт. 25 и в табл. 80 - 82.
| Обозначение размера | max | min |
|---|---|---|
| A | 16,8 | - |
| B | - | 16,0 |
| K | - | 0,2 |
| L | 10,4 | - |
| M | - | 6,6 |
| N | - | 13,0 |
| Ø | 16,4 | 15,5 |
Цилиндрическая поверхность соединена с положительным контактом.
| Номинальное напряжение, В | Режим разряда элемента MR50 при применении | Применение | ||
| Сопротивление, Ом | Суточный период, ч | Конечное напряжение, В | ||
| 1,35 | 220 | 24 | 0,9 | Испытание на емкость |
| Номинальное напряжение, В | Режим разряда элемента NR50 при применении | Применение | ||
| Сопротивление, Ом | Суточный период, ч | Конечное напряжение, В | ||
| 1,35 | 220 | 24 | 0,9 | Испытание на емкость |
1.26. Основные параметры и размеры элементов типа MR52, NR52 должны соответствовать указанным на черт. 26 и в табл. 83 - 85.
| Обозначение размера | max | min |
|---|---|---|
| A | 11,4 | - |
| B | - | 10,6 |
| K | - | 0,5 |
| L | 8,5 | - |
| M | - | 6,1 |
| N | - | 13,0 |
| Ø | 16,4 | 15,5 |
Цилиндрическая поверхность соединена с положительным контактом.
| Номинальное напряжение, В | Режим разряда элемента MR52 при применении | Применение | ||
| Сопротивление, Ом | Суточный период, ч | Конечное напряжение, В | ||
| 1,35 | 330 | 24 | 0,9 | Испытание на емкость |
| Номинальное напряжение, В | Режим разряда элемента NR52 при применении | Применение | ||
| Сопротивление, Ом | Суточный период, ч | Конечное напряжение, В | ||
| 1,4 | 330 | 24 | 0,9 | Испытание на емкость |
1.27. Основные параметры и размеры элементов типа LR53 должны соответствовать указанным на черт. 27 и в табл. 86, 87.
| Обозначение размера | max | min |
|---|---|---|
| A | 6,1 | - |
| B | - | 5,4 |
| F | 20,9 | - |
| G | - | 2,1 |
| K | - | 0,2 |
| L | 21,0 | - |
| M | - | 15,3 |
| N | - | 18,7 |
| Ø | 23,2 | 22,6 |
Цилиндрическая поверхность соединена с положительным контактом.
| Номинальное напряжение, В | Режим разряда элемента LR53 при применении | Применение | ||
| Сопротивление, Ом | Суточный период, ч | Конечное напряжение, В | ||
| 1,5 | 470 | 24 | 0,9 | Испытание на емкость |
1.28. Основные параметры и размеры элементов типа MR54, SR54, TR54 должны соответствовать указанным на черт. 28 и в табл. 88 - 91.
Основные размеры элемента типа LR54 должны соответствовать указанным на черт. 28 и в табл. 88.
| Обозначение размера | max | min |
|---|---|---|
| A/B | 3,05 | 2,75 |
| M | - | 3,8 |
| N | - | 3,8 |
| Ø | 11,6 | 11,25 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Положительный контакт может быть на боковой стороне элемента.
Отрицательный контакт не должен выступать.
| Номинальное напряжение, В | Режим разряда элемента SR54 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 39 | 24 | 1,2 | Испытание на емкость |
| 15 | 24 | 1,2 | Испытание на емкость | |
| Номинальное напряжение, В | Режим разряда элемента TR54 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 15 | 24 | 1,2 | Испытание на емкость |
1.29. Основные параметры и размеры элементов типа TR55, SR55 должны соответствовать указанным на черт. 29 и в табл. 92 - 94.
Основные размеры элемента типа LR55 должны соответствовать указанным на черт. 29 и в табл. 92.
| Обозначение размера | max | min |
|---|---|---|
| A/B | 2,1 | 1,85 |
| M | - | 3,8 |
| N | - | 3,8 |
| Ø | 11,6 | 11,25 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Положительный контакт может быть на боковой стороне элемента.
Отрицательный контакт должен выступать.
| Номинальное напряжение, В | Режим разряда элемента TR55 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 22 | 24 | 1,2 | Испытание на емкость |
| Номинальное напряжение, В | Режим разряда элемента SR55 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 22 | 24 | 1,2 | Испытание на емкость |
1.30. Основные размеры элемента типа LR56, SR56 должны соответствовать указанным на черт. 30 и в табл. 95.
| Обозначение размера | max | min |
|---|---|---|
| A/B | 2,6 | 2,3 |
| M | - | 3,8 |
| N | - | 3,8 |
| Ø | 11,6 | 11,25 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Положительный контакт может быть на боковой стороне батареи.
Отрицательный контакт должен выступать.
1.31. Основные параметры и размеры элемента TR57 должны соответствовать указанным на черт. 31 и в табл. 96, 97.
Основные размеры элемента типа SR57 должны соответствовать указанным на черт. 31 и в табл. 96.
| Обозначение размера | max | min |
|---|---|---|
| A/B | 2,7 | 2,4 |
| M | - | 3,8 |
| N | - | 3,8 |
| Ø | 9,5 | 9,15 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Положительный контакт может быть на боковой стороне элемента.
Отрицательный контакт должен выступать.
| Номинальное напряжение, В | Режим работы элемента TR57 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 22 | 24 | 1,2 | Испытание на емкость |
1.32. Основные параметры и размеры элементов типа TR58, SR58 должны соответствовать указанным на черт. 32 и в табл. 98 - 100.
| Обозначение размера | max | min |
|---|---|---|
| A/B | 2,1 | 1,85 |
| M | - | 3,0 |
| N | - | 3,8 |
| Ø | 7,9 | 7,55 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Положительный контакт может быть на боковой стороне элемента.
Отрицательный контакт должен выступать.
| Номинальное напряжение, В | Режим разряда элемента TR58 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 47 | 24 | 1,2 | Испытание на емкость |
| Номинальное напряжение, В | Режим разряда элемента SR58 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 47 | 24 | 1,2 | Испытание на емкость |
1.33. Основные параметры и размеры элемента типа TR59 должны соответствовать указанным на черт. 33 и в табл. 101, 102.
Основные размеры элемента типа SR59 должны соответствовать указанным на черт. 33 и в табл. 101.
| Обозначение размера | max | min |
|---|---|---|
| A/B | 2,6 | 2,3 |
| M | - | 3,0 |
| N | - | 3,8 |
| Ø | 7,9 | 7,55 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Положительный контакт может быть на боковой стороне элемента.
Отрицательный контакт должен выступать.
| Номинальное напряжение, В | Режим разряда элемента TR59 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 33 | 24 | 1,2 | Испытание на емкость |
1.34. Основные параметры и размеры элементов типа TR60, SR60 должны соответствовать указанным на черт. 34 и в табл. 103 - 105.
| Обозначение размера | max | min |
|---|---|---|
| A/B | 2,15 | 1,9 |
| M | - | 3,0 |
| N | - | 3,8 |
| Ø | 6,8 | 6,5 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Положительный контакт может быть на боковой стороне элемента.
Отрицательный контакт должен выступать.
| Номинальное напряжение, В | Режим разряда элемента TR60 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 68 | 24 | 1,2 | Испытание на емкость |
| Номинальное напряжение, В | Режим разряда элемента SR60 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 1,55 | 68 | 24 | 1,2 | Испытание на емкость |
1.35. Основные параметры и размеры батареи типа 6LR61 должны соответствовать указанным на черт. 35 и в табл. 106.
1.36. Основные размеры элемента типа R62 должны соответствовать указанным на черт. 36 и в табл. 107.
| Обозначение размера | max | min |
|---|---|---|
| A | 1,65 | |
| B | - | 1,45 |
| M | - | 2,5 |
| N | - | 3,8 |
| Ø | 5,80 | 5,55 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Положительный контакт может быть на боковой стороне элемента.
Отрицательный контакт должен выступать.
1.37. Основные размеры элемента типа R63 должны соответствовать указанным на черт. 37 и в табл. 108.
| Обозначение размера | max | min |
|---|---|---|
| A | 2,15 | |
| B | - | 1,90 |
| M | - | 2,5 |
| N | - | 3,8 |
| Ø | 5,80 | 5,55 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Положительный контакт может быть на боковой стороне элемента.
Отрицательный контакт должен выступать.
1.38. Основные размеры элемента типа R64 должны соответствовать указанным на черт. 38 и в табл. 109.
| Обозначение размера | max | min |
|---|---|---|
| A | 2,70 | |
| B | - | 2,40 |
| M | - | 2,5 |
| N | - | 3,8 |
| Ø | 5,80 | 5,55 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Положительный контакт может быть на боковой стороне элемента.
Отрицательный контакт должен выступать.
1.39. Основные размеры элемента типа R65 должны соответствовать указанным на черт. 39 и в табл. 110.
| Обозначение размера | max | min |
|---|---|---|
| A | 1,65 | - |
| B | - | 1,45 |
| M | - | 3,0 |
| Ø | 6,8 | 6,6 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Положительный контакт может быть на боковой стороне элемента.
Отрицательный контакт должен выступать.
1.40. Основные размеры элемента типа R66 должны соответствовать указанным на черт. 40 и в табл. 111.
| Обозначение размера | max | min |
|---|---|---|
| A | 2,60 | - |
| B | - | 2,40 |
| M | - | 3,0 |
| Ø | 6,8 | 6,60 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным токоотводом.
Положительный контакт может быть на боковой стороне элемента.
Отрицательный контакт должен выступать.
1.41. Основные размеры элемента типа R67 должны соответствовать указанным на черт. 41 и в табл. 112.
| Обозначение размера | max | min |
|---|---|---|
| A | 1,65 | - |
| B | - | 1,45 |
| M | - | 3,0 |
| Ø | 7,9 | 7,65 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Положительный контакт может быть на боковой стороне элемента.
Отрицательный контакт должен выступать.
1.42. Основные размеры элемента типа R68 должны соответствовать указанным на черт. 42 и в табл. 113.
| Обозначение размера | max | min |
|---|---|---|
| A | 1,65 | |
| B | - | 1,45 |
| M | - | 3,8 |
| Ø | 9,5 | 9,25 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Положительный контакт может быть на боковой стороне элемента.
Отрицательный контакт должен выступать.
1.43. Основные размеры элемента типа R69 должны соответствовать указанным на черт. 43 и в табл. 114.
| Обозначение размера | max | min |
|---|---|---|
| A | 2,10 | - |
| B | - | 1,85 |
| M | - | 3,8 |
| Ø | 9,5 | 9,25 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Положительный контакт может быть на боковой стороне элемента.
Отрицательный контакт должен выступать.
1.44. Основные размеры элемента типа CR0772 должны соответствовать указанным на черт. 44 и в табл. 115.
| Обозначение размера | max | min |
|---|---|---|
| A | 7,2 | - |
| B | - | 6,7 |
| K | - | 0,1 |
| L | 5,0 | - |
| M | - | 3,0 |
| Ø | 7,9 | 7,7 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Обозначение элемента временное — до установления новой системы обозначений.
1.45. Основные размеры элемента типа CR1220 должны соответствовать указанным на черт. 45 и в табл. 116.
| Обозначение размера | max | min |
|---|---|---|
| A | 2,0 | - |
| B | - | 1,8 |
| M | - | 4,0 |
| Ø | 12,5 | 12,2 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Отрицательный контакт должен выступать.
Обозначение элемента временное — до установления новой системы обозначений.
1.46. Основные размеры элемента типа CR1620 должны соответствовать указанным на черт. 46 и в табл. 117.
| Обозначение размера | max | min |
|---|---|---|
| A | 2,0 | - |
| B | - | 1,8 |
| M | - | 5,0 |
| Ø | 16,0 | 15,7 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Отрицательный контакт должен выступать.
Обозначение элемента временное — до установления новой системы обозначений.
1.47. Основные размеры элемента типа CR2016 должны соответствовать указанным на черт. 47 и в табл. 118.
| Обозначение размера | max | min |
|---|---|---|
| A | 1,6 | - |
| B | - | 1,4 |
| M | - | 8,0 |
| Ø | 20,0 | 19,7 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Отрицательный контакт должен выступать.
Обозначение элемента временное — до установления новой системы обозначений.
1.48. Основные размеры элемента типа CR2020 должны соответствовать указанным на черт. 48 и в табл. 119.
| Обозначение размера | max | min |
|---|---|---|
| A | 2,0 | - |
| B | - | 1,8 |
| M | - | 8,0 |
| Ø | 20,0 | 19,7 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Положительный контакт может быть на боковой стороне батареи.
Отрицательный контакт должен выступать.
Обозначение элемента временное — до установления новой системы обозначений.
1.49. Основные размеры элемента типа CR2025 должны соответствовать указанным на черт. 49 и в табл. 120.
| Обозначение размера | max | min |
|---|---|---|
| A | 2,5 | - |
| B | - | 2,2 |
| M | - | 8,0 |
| Ø | 20,0 | 19,7 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Отрицательный контакт должен выступать.
Обозначение элемента временное — до установления новой системы обозначений.
1.50. Основные размеры элемента типа CR2032 должны соответствовать указанным на черт. 50 и в табл. 121.
| Обозначение размера | max | min |
|---|---|---|
| A | 3,2 | - |
| B | - | 2,9 |
| M | - | 8,0 |
| Ø | 20,0 | 19,7 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Отрицательный контакт должен выступать.
Обозначение элемента временное — до установления новой системы обозначений.
1.51. Основные размеры элемента типа CR2320 должны соответствовать указанным на черт. 51 и в табл. 122.
| Обозначение размера | max | min |
|---|---|---|
| A | 2,0 | - |
| B | - | 1,8 |
| M | - | 8,0 |
| Ø | 23,0 | 22,6 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Отрицательный контакт должен выступать.
Обозначение элемента временное — до установления новой системы обозначений.
1.52. Основные размеры элемента типа CR2420 должны соответствовать указанным на черт. 52 и в табл. 123.
| Обозначение размера | max | min |
|---|---|---|
| A | 2,0 | - |
| B | - | 1,8 |
| M | - | 8,0 |
| Ø | 24,5 | 24,2 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Отрицательный контакт должен выступать.
Обозначение элемента временное — до установления новой системы обозначений.
1.53. Основные размеры элемента типа CR2425 должны соответствовать указанным на черт. 53 и в табл. 124.
| Обозначение размера | max | min |
|---|---|---|
| A | 2,5 | - |
| B | - | 2,2 |
| M | - | 8,0 |
| Ø | 24,5 | 24,2 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Положительный контакт может быть на боковой стороне батареи.
Отрицательный контакт должен выступать.
Обозначение элемента временное — до установления новой системы обозначений.
1.54. Основные размеры элемента типа CR2430 должны соответствовать указанным на черт. 54 и в табл. 125.
| Обозначение размера | max | min |
|---|---|---|
| A | 3,0 | - |
| B | - | 2,7 |
| M | - | 8,0 |
| Ø | 24,5 | 24,2 |
Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.
Цилиндрическая поверхность соединена с положительным контактом.
Отрицательный контакт должен выступать.
Обозначение элемента временное — до установления новой системы обозначений.
1.55. Основные размеры и параметры элемента типа S4 должны соответствовать указанным на черт. 55 и в табл. 126.
Контакты — металлическая гайка, провод.
Свободная длина провода (отрицательного контакта) установлена равной приблизительно 90 мм.
1.56. Основные параметры и размеры батареи типа 6AS4 должны соответствовать указанным на черт. 56 и в табл. 127.
1.57. Основные параметры и размеры батареи типа 6AS6 должны соответствовать указанным на черт. 57 и в табл. 128.
Свободная длина проводов установлена равной приблизительно 200 мм.
Концы проводов могут быть со специальными контактами.
1.58. Основные параметры и размеры батареи типа 10F15 должны соответствовать указанным на черт. 58 и в табл. 129.
Батарея должна свободно без всякого давления проходить через шаблон диаметром 19,5 мм.
| Номинальное напряжение, В | Режим разряда батареи 10F15 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 15,0 | 100 | 24 | 9,0 | Испытание на емкость |
1.59. Основные параметры и размеры батареи типа 15F15 должны соответствовать указанным на черт. 59 и в табл. 130.
Батарея должна свободно без всякого давления проходить через шаблон диаметром 19,5 мм.
| Номинальное напряжение, В | Режим разряда батареи 15F15 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 22,5 | 150 | 24 | 13,5 | Испытание на емкость |
1.60. Основные параметры и размеры батареи типа 4F16 должны соответствовать указанным на черт. 60 и в табл. 131.
Батарея должна свободно без всякого давления проходить через шаблон диаметром 18,0 мм.
1.61. Основные параметры и размеры батареи типа 10F20 должны соответствовать указанным на черт. 61 и в табл. 132.
Контактная поверхность может быть прямоугольной, но допустимы и другие формы, если только площадь поверхности не менее чем площадь круга диаметром 4,76 мм. Центр контакта представляет собой отверстие диаметром (2,38 +/- 0,39) мм или углубление диаметром (2,38 +/- 0,39) мм, глубина которого в центре не будет превышать 0,39 мм.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 07.05.1990 № 1119)
Батарея должна свободно без всякого давления проходить через шаблон диаметром 29,0 мм.
| Номинальное напряжение, В | Режим разряда батареи 10F20 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 15,0 | 47 | 24 | 9,0 | Испытание на емкость |
1.62. Основные параметры и размеры батареи типа 15F20 должны соответствовать указанным на черт. 62 и в табл. 133.
Контактная поверхность может быть прямоугольной, но допустимы и другие формы, если только площадь поверхности не менее, чем площадь круга диаметром 4,76 мм.
Центр контакта представляет собой отверстие диаметром (2,38 +/- 0,39) мм или углубление диаметром (2,38 +/- 0,39) мм, глубина которого в центре не будет превышать 0,39 мм.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 07.05.1990 № 1119)
Батарея должна свободно без всякого давления проходить через шаблон диаметром 29,0 мм.
| Номинальное напряжение, В | Режим разряда батареи 15F20 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 22,5 | 68 | 24 | 13,5 | Испытание на емкость |
1.63. Основные параметры и размеры батарей типа 20F20 должны соответствовать указанным на черт. 63 и в табл. 134.
Контактная поверхность может быть прямоугольной, но допустимы и другие формы, если только площадь поверхности не менее чем площадь круга диаметром 4,76 мм.
Центр контакта представляет собой отверстие диаметром (2,38 +/- 0,39) мм или углубление диаметром (2,38 +/- 0,39) мм, глубина которого в центре не будет превышать 0,39 мм.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 07.05.1990 № 1119)
Батарея должна свободно без всякого давления проходить через шаблон диаметром 29,0 мм.
| Номинальное напряжение, В | Режим разряда батареи 20F20 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 30,0 | 100 | 24 | 18,0 | Испытание на емкость |
1.64. Основные параметры и размеры батареи 6F22 должны соответствовать указанным на черт. 35 и в табл. 135.
1.65. Основные параметры и размеры батареи типа 6F24 должны соответствовать указанным на черт. 64 и в табл. 136.
Контакты — гнездо-стандартная кнопка.
1.66. Основные параметры и размеры батареи типа 45F40 должны соответствовать указанным в табл. 137, 138.
| Обозначение размера | max | min |
|---|---|---|
| Длина | 71,0 | 67,0 |
| Ширина | 35,0 | 32,0 |
| Общая высота | 95,0 | 90,0 |
Контакты — стандартные нажимные кнопки расположены на расстоянии (38,1 +/- 0,4) мм;
| Номинальное напряжение, В | Режим разряда батареи 45F40 при применении | Применение | ||
| Сопротивление, кОм | Суточный период, ч | Конечное напряжение, В | ||
| 67,5 | 68 | 24 | 40,5 | Испытание на емкость |
1.67. Основные параметры и размеры батареи типа 6F50-2 должны соответствовать указанным на черт. 65 и в табл. 139.
1.68. Основные параметры и размеры батареи типа 6F100 должны соответствовать указанным на черт. 66 и в табл. 140.
1.69. Допускается по согласованию с потребителем в стандартах или технических условиях на элементы и батареи конкретных типов устанавливать дополнительные режимы разрядов к указанным в настоящем стандарте.
2. ПРИМЕНЕНИЕ ЭЛЕМЕНТОВ И БАТАРЕЙ
2.1. Применение элементов и батарей указывают по видам приборов и оборудования в соответствии с табл. 141 - 154.
| Обозначение элемента | Номинальное напряжение, В |
|---|---|
| MR41 | 1,35 |
| MR48 | 1,35 |
| MR42 | 1,35 |
| MR43 | 1,35 |
| MR44 | 1,35 |
| SR41 | 1,55 |
| SR48 | 1,55 |
| SR42 | 1,55 |
| SR43 | 1,55 |
| SR44 | 1,55 |
| Обозначение элемента и батареи | Номинальное напряжение, В |
|---|---|
| R40 | 1,5 |
| 5AR40 | 7,0 |
| 6AS4 | 8,4 |
| 6AS6 | 8,4 |
| Обозначение элемента | Номинальное напряжение, В |
|---|---|
| S4 | 1,5 |
| R40 | 1,5 |
| Обозначение элемента | Номинальное напряжение, В |
|---|---|
| MR42 | 1,35 |
| NR42 | 1,4 |
| NR44 | 1,4 |
| R1 | 1,5 |
| LR1 | 1,5 |
| R6C | 1,5 |
| R6P | 1,5 |
| R6S | 1,5 |
| LR6 | 1,5 |
| SR48 | 1,55 |
| Обозначение элемента и батареи | Номинальное напряжение, В |
|---|---|
| LR14 | 1,5 |
| 4F16 | 6,0 |
| Обозначение элемента и батареи | Номинальное напряжение, В |
|---|---|
| R6P | 1,5 |
| LR6 | 1,5 |
| R14P | 1,5 |
| LR14 | 1,5 |
| R20P | 1,5 |
| LR20 | 1,5 |
| 6F22 | 9,0 |
| 6LR61 | 9,0 |
| Обозначение элемента | Номинальное напряжение, В |
|---|---|
| R6C | 1,5 |
| R6P | 1,5 |
| R6S | 1,5 |
| LR6 | 1,5 |
| Обозначение элемента | Номинальное напряжение, В |
|---|---|
| R14P | 1,5 |
| LR14 | 1,5 |
| R20P | 1,5 |
| LR20 | 1,5 |
| Обозначение элемента | Номинальное напряжение, В |
|---|---|
| R6P | 1,5 |
| LR6 | 1,5 |
| Обозначение элемента | Номинальное напряжение, В |
|---|---|
| R6C | 1,5 |
| R6P | 1,5 |
| R6S | 1,5 |
| LR6 | 1,5 |
| R14C | 1,5 |
| R14P | 1,5 |
| R14S | 1,5 |
| LR14 | 1,5 |
| Обозначение элемента | Номинальное напряжение, В |
|---|---|
| MR44 | 1,35 |
| MR9 | 1,35 |
| NR42 | 1,4 |
| SR44 | 1,55 |
2.2 Электрохимическая система
2.3 Условное обозначение габаритных размеров элементов
2.3.1. Условное обозначение габаритных размеров элементов указано в Приложении 1.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 07.05.1990 № 1119)
2.4 Условное обозначение элементов и батарей
2.4.1. Условное обозначение элементов состоит из буквенного обозначения электрохимической системы, указанного в табл. 155, условного обозначения геометрической формы и габаритного размера элемента в соответствии с Приложением 1.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 07.05.1990 № 1119)
В условном обозначении элементов могут быть буквы, обозначающие различные электрические характеристики: C — большая емкость, P — большая мощность, S — стандартная емкость.
Примеры условного обозначения:
элемента R20 электрохимической системы двуокиси марганца — хлористый аммоний; хлористый цинк — цинк
элемента R20 электрохимической системы двуокись марганца — гидроокись щелочного металла — цинк, стандартной емкости
2.4.2. Условное обозначение батарей состоит из условного обозначения элемента и через тире цифры, означающей количество параллельных элементов.
Если батарея содержит несколько секций, каждую секцию обозначают отдельно, при этом должна быть косая черта. В условном обозначении батарей могут быть буквы X или Y, обозначающие расположение элементов или контактов.
Примеры условного обозначения:
батареи, состоящей из трех последовательно соединенных элементов R12 электрохимической системы двуокись марганца — хлористый аммоний, хлористый цинк — цинк
батареи, состоящей из трех параллельно соединенных элементов R12 электрохимической системы двуокись марганца — хлористый аммоний, хлористый цинк — цинк
батареи, состоящей из двух параллельных групп элементов, каждая группа состоит из трех последовательно соединенных элементов R20 электрохимической системы двуокись марганца — хлористый аммоний, хлористый цинк — цинк
батареи, состоящей из двух секций, в которой одна секция содержит 60 последовательно соединенных элементов F20 электрохимической системы двуокись марганца — хлористый аммоний, хлористый цинк — цинк, а другая секция содержит две параллельные группы, каждая из которых состоит из двух последовательно соединенных элементов R14 электрохимической системы двуокись марганца — хлористый аммоний, хлористый цинк — цинк
2.4.3. Дополнительные требования к содержанию условного обозначения элементов и батарей должно быть указано в стандартах и технических условиях на изделия конкретных типов.
Приложение 1
A — максимальная общая высота элемента или батареи;
B — минимальное расстояние между плоскостями положительного и отрицательного контактов;
C — минимальный внешний диаметр отрицательной плоской контактной поверхности;
D — максимальный внутренний диаметр отрицательной плоской контактной поверхности;
E — максимальное углубление отрицательной плоской контактной поверхности;
F — максимальный диаметр положительного контакта в пределах указанной высоты выступа;
K — минимальный выступ плоского отрицательного контакта;
L — максимальный диаметр отрицательного контакта в пределах указанной высоты выступа;
M — минимальный диаметр плоского отрицательного контакта;
Допускаются углубления на отрицательной плоской контактной поверхности, обозначенные размерами C и D, для батарей с конфигурацией, приведенной на черт. 67, при условии, что батареи, соединенные последовательно, находятся между собой в электрическом контакте, и что расстояние между крайними контактами кратно расстоянию между контактами одной батареи.
Должны быть соблюдены следующие условия: C > F; N > D; G > E.
Для батарей, соответствующих черт. 67, углубление на плоском отрицательном контакте не является обязательным. При этой форме отрицательной плоской контактной поверхности в нижней части батареи размеры A и B должны измеряться от этой поверхности и, следовательно, размер E равен нулю.
Разность высоты батареи и расстояния между контактами не должна превышать 0,1 мм.
Для батарей, соответствующих черт. 68 - 70, ни одна часть батареи не должна выступать за поверхность положительного контакта.
Использование профильного шаблона допускается для форм батарей, приведенных на черт. 70.
Справочное
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 07.05.1990 № 1119)
| Обозначение цилиндрических элементов | Размеры, мм | |||
| номинальные <*> | максимальные | |||
| Диаметр | Высота | Диаметр | Высота | |
| R06 | 10,0 | 22,0 | - | - |
| R03 | - | - | 10,5 | 44,5 |
| R01 | - | - | 12,0 | 14,7 |
| R0 | 11,0 | 19,0 | - | - |
| R1 | - | - | 12,0 | 30,2 |
| R3 | 13,5 | 25,0 | - | - |
| R4 | 13,5 | 38,0 | - | - |
| R6 | - | - | 14,5 | 50,5 |
| R9 | - | - | 16,0 | 6,2 |
| R10 | - | - | 21,8 | 37,3 |
| R12 | - | - | 21,5 | 60,0 |
| R14 | - | - | 26,2 | 50,0 |
| R15 | 24,0 | 70,0 | - | - |
| R17 | 25,5 | 17,0 | - | - |
| R18 | 25,5 | 83,0 | - | - |
| R19 | 32,0 | 17,0 | - | - |
| R20 | - | - | 34,2 | 61,5 |
| R22 | 32,0 | 75,0 | - | - |
| R25 | 32,0 | 91,0 | - | - |
| R26 | 32,0 | 105,0 | - | - |
| R27 | 32,0 | 150,0 | - | - |
| R40 | - | - | 67,0 | 172,0 |
| R41 | - | - | 7,9 | 3,6 |
| R42 | - | - | 11,6 | 3,6 |
| R43 | - | - | 11,6 | 4,2 |
| R44 | - | - | 11,6 | 5,4 |
| R45 | 9,5 | 3,6 | - | - |
| R48 | - | - | 7,9 | 5,4 |
| R50 | - | - | 16,4 | 16,8 |
| R51 | 16,5 | 50,0 | - | - |
| R52 | - | - | 16,4 | 11,4 |
| R53 | - | - | 23,2 | 6,1 |
| R54 | - | - | 11,6 | 3,05 |
| R55 | - | - | 11,6 | 2,1 |
| R56 | - | - | 11,6 | 2,6 |
| R57 | - | - | 9,5 | 2,7 |
| R58 | - | - | 7,9 | 2,1 |
| R59 | - | - | 7,9 | 2,6 |
| R60 | - | - | 6,8 | 2,15 |
| R61 | 7,8 | 39,0 | - | - |
| R62 | - | - | 5,8 | 1,65 |
| R63 | - | - | 5,8 | 2,15 |
| R64 | - | - | 5,8 | 2,70 |
| R65 | - | - | 6,8 | 1,65 |
| R66 | - | - | 6,8 | 2,60 |
| R67 | - | - | 7,9 | 1,65 |
| R68 | - | - | 9,5 | 1,65 |
| R69 | - | - | 9,5 | 2,10 |
<*> Номинальные размеры указаны для элементов, применяющихся только в составе батарей.
ПРЯМОУГОЛЬНЫХ ЭЛЕМЕНТОВ
| Обозначение прямоугольных элементов | Размеры, мм | |||||
| номинальные <*> | максимальные | |||||
| Длина | Ширина | Высота | Длина | Ширина | Высота | |
| S4 | - | - | - | 57,0 | 57,0 | 125,0 |
| S6 | 57,0 | 57,0 | 150,0 | - | - | - |
| S8 | - | - | - | 85,0 | 85,0 | 200,0 |
| S10 | 95,0 | 95,0 | 180,0 | - | - | - |
<*> Номинальные размеры указаны для элементов, применяющихся только в составе батарей.
