ГОСТ 28125-89 (МЭК 86-2-87). Государственный стандарт Союза ССР. Элементы и батареи первичные. Основные параметры и размеры

Государственный комитет СССР по стандартам · № ГОСТ 28125-89Действующий акт

(введен в действие Постановлением Госстандарта СССР от 26.04.1989 № 1119)

Введен в действие
Постановлением Госстандарта СССР

от 26 апреля 1989 г. № 1119

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЭЛЕМЕНТЫ И БАТАРЕИ ПЕРВИЧНЫЕ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Primary cells and batteries. Main parameters and dimensions

ГОСТ 28125-89 (МЭК 86-2-87)

Группа Е52

ОКП 34 8300

Срок действия
с 1 января 1991 года

до 1 января 2001 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Постановлением Государственного комитета СССР по стандартам от 26.04.1989 № 1119 введен в действие государственный стандарт СССР, в качестве которого непосредственно применен международный стандарт МЭК 86-2 (1987), с 01.01.1991.

2. Введен впервые.

Настоящий стандарт распространяется на первичные элементы и батареи и устанавливает их основные параметры и размеры.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ ЭЛЕМЕНТОВ И БАТАРЕЙ

1.1. Основные параметры и размеры элементов типа R03, LR03 должны соответствовать указанным на черт. 1 и в табл. 1 — 3. Обозначение размеров элементов и батарей на чертежах указано в Приложении 1.

1. Основные параметры и размеры элементов и батарей

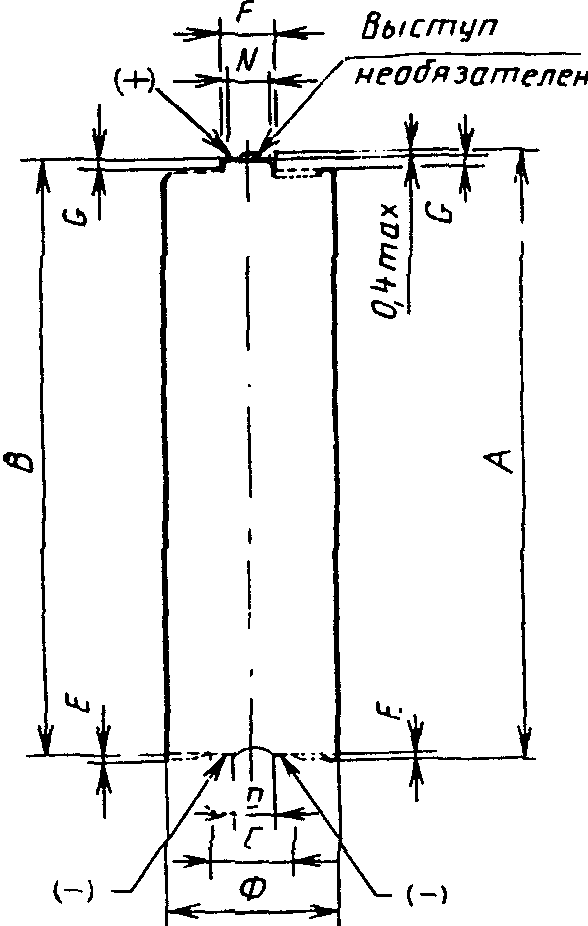

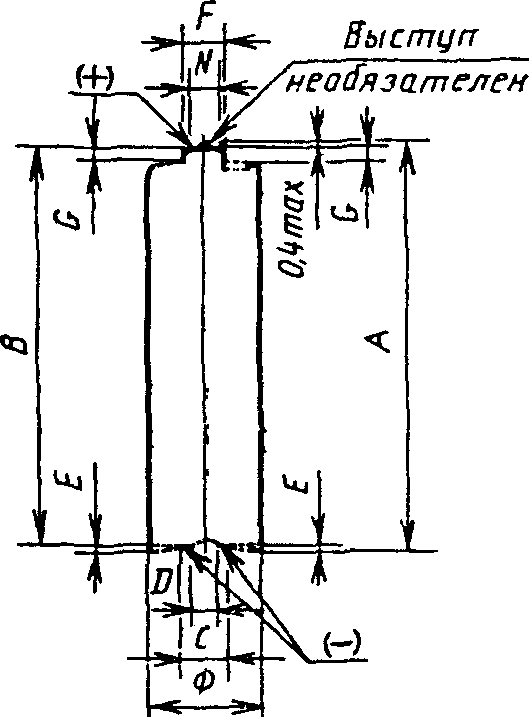

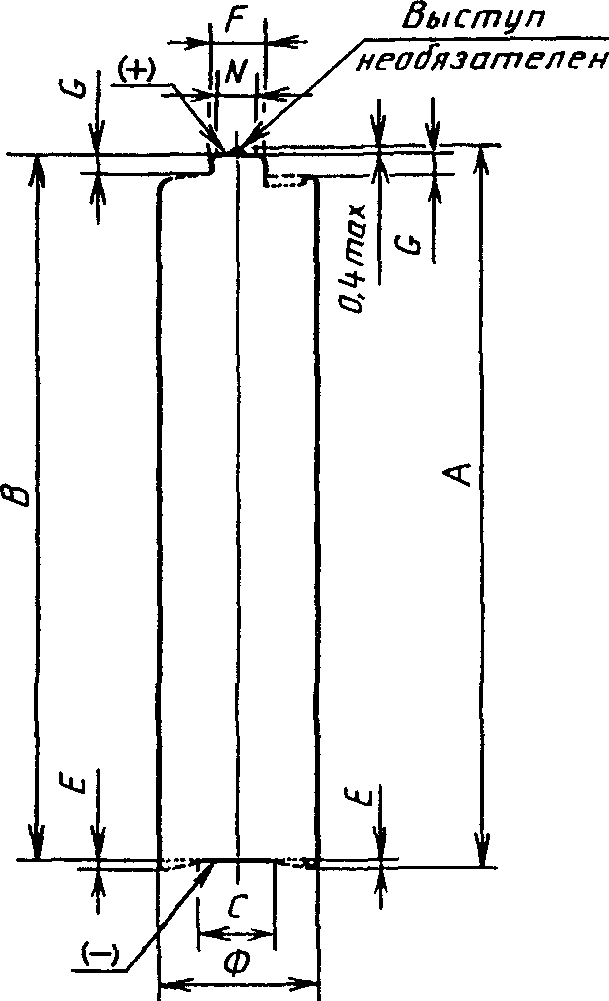

Черт. 1

Таблица 1

мм	Обозначение размера	max
min	A	44,5
-	B	-
42,5	C	-
4,0	E	0,5
-	F	3,8
-	G	-
0,8	N	-
Ø 2,0		10,5

9,5

Отрицательный контакт C в основном плоский в пределах всей площади поверхности. Цилиндрическая поверхность изолирована от контактирования.

Таблица 2

Номинальное напряжение, В	Режим разряда элемента R03 при применении			Минимальная продолжительность разряда, ч		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 6 мес хранения	Применение
1,5	3,9	5 мин	0,9	-	-	Портативное освещение
1,5	300	12	0,9	72	58	Испытание на емкость

Таблица 3

Номинальное напряжение, В	Режим разряда элемента R03 при применении			Минимальная продолжительность разряда, ч		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения	Применение
1,5	3,9	5 мин	0,9	-	-	Портативное освещение
	300	12	0,9	156	120	Испытание на емкость
	3,6	<*>	0,9	-	-	Испытание на емкость

<*> Импульсные испытания 15 с/мин 24 ч/день.

1.2. Основные параметры и размеры элементов типа R1, LR1, MR1 должны соответствовать указанным на черт. 2 и в табл. 4 — 7.

1. Основные параметры и размеры элементов и батарей

Черт. 2

Таблица 4

мм	Обозначение размера	max
min	A	30,2
-	B	-
28,0	C	-
4,8	E	0,2
-	F	4,5
-	G	-
0,3	N	-
Ø 2,0		12,0

10,7

Таблица 5

Номинальное напряжение, В	Режим разряда элемента R1 при применении			Минимальная продолжительность разряда, ч		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 6 мес хранения	Применение
1,5	300	12	0,9	48	38	Слуховые аппараты

Таблица 6

Номинальное напряжение, В	Режим разряда элемента LR1 при применении			Минимальная продолжительность разряда, ч		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточной период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения	Применение
1,5	300	12	0,9	108	86	Слуховые аппараты

Таблица 7

Номинальное напряжение, В	Режим разряда элемента MR1 при применении			Минимальная продолжительность разряда, ч		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения	Применение
1,35	300	12	0,9	160	128	Испытание на емкость

1.3. Основные параметры и размеры элементов R6C, R6P, R6S, LR6 должны соответствовать указанным на черт. 3 и в табл. 8 — 15. 1. Основные параметры и размеры элементов и батарей

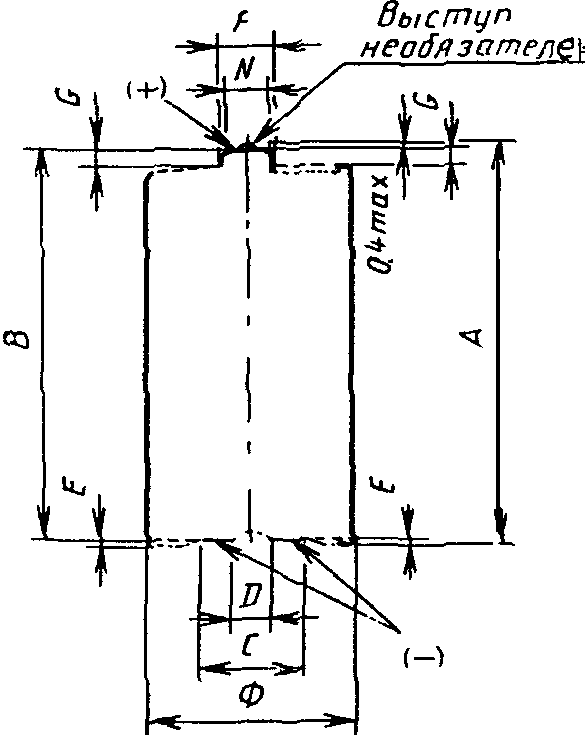

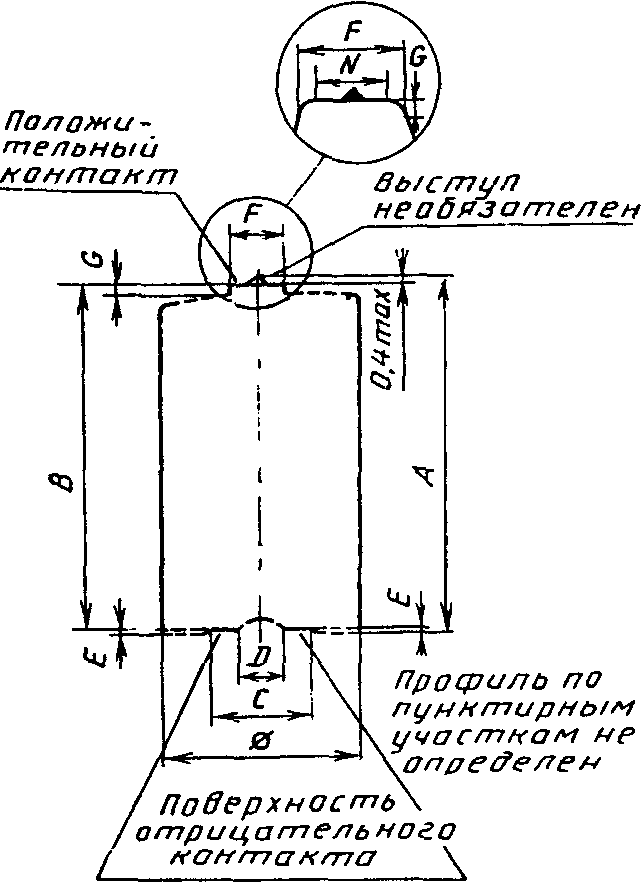

Черт. 3

Таблица 8

мм	Обозначение размера	max
min	A	50,5
-	B	-
49,0	C	-
7,0	D	4,0
-	E	0,5
-	F	5,5
-	G	-
1,0	N	-
Ø 4,2		14,5

13,5

Цилиндрическая поверхность изолирована от контактирования.

Таблица 9

Номинальное напряжение, В	Режим разряда элемента R6C при испытании на соответствие			Минимальная средняя продолжительность разряда, (стандартные условия), ч
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения
1,5	300	12	0,9	216	173

Таблица 10

Номинальное напряжение, В	Режим разряда элемента R6C при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,5	75	4	0,9	Транзисторные радиоприемники
	3,9	5 мин	0,9	Портативное освещение
	300	12	0,9	Слуховые аппараты
	6,8к	24	1,3	Часы QSM с кварцевым шаговым двигателем
	3,3к	24	1,3	<*>
	15	30 мин	0,9	Карманные калькуляторы
	3,9	5 мин	0,8	Бритвы и зубные щетки

<*> Ускоренное испытание для часов (QSM).

Таблица 11

Номинальное напряжение, В	Режим разряда элемента R6P при испытании на соответствие			Минимальная средняя продолжительность разряда (стандартные условия), ч
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения
1,5	300	12	0,9	216	173
1,5	10	1	0,9	4	3

Таблица 12

Номинальное напряжение, В	Режим разряда элемента R6P при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,5	75	4	0,9	Транзисторные радиоприемники
	3,9	5 мин	0,9	Портативное освещение
	300	12	0,9	Слуховые аппараты
	6,8к	24	1,3	Часы QSM с кварцевым шаговым двигателем
	3,3к	24	1,3	<*>
	15	30 мин	0,9	Карманные калькуляторы
	10	1	0,9	Магнитофоны
	3,9	5 мин	0,8	Бритвы и зубные щетки
	3,9	5 мин	1,0	Кинокамеры

<*> Ускоренное испытание для часов (QSM).

Таблица 13

Номинальное напряжение, В	Режим элемента R6S при испытании на соответствие			Минимальная средняя продолжительность разряда (стандартные условия), ч
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения
1,5	300	12	0,9	168	134

Таблица 14

Номинальное напряжение, В	Режим разряда элемента R6S при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,5	75	4	0,9	Транзисторные радиоприемники
	3,9	5 мин	0,9	Портативное освещение
	300	12	0,9	Слуховые аппараты
	6,8к	24	1,3	Часы QSM с кварцевым шаговым двигателем
	3,3к	24	1,3	<*>
	3,9	5 мин	0,8	Бритвы и зубные щетки

<*> Ускоренное испытание для часов (QSM).

Таблица 15

	Номинальное напряжение, В			Режим разряда элемента LR6 при применении		Минимальная средняя продолжительность разряда (стандартные условия), ч
	Применение	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная
после 12 мес хранения	1,5	3,9	5 мин	0,9
	Портативное освещение	75	4	0,9	88	79
	Транзисторные радиоприемники	300	12	0,9	372	335
	Слуховые аппараты	15	30 мин	0,9
	Карманные калькуляторы	10	1	0,9
	Магнитофоны	3,9	5 мин	0,8
	Бритвы и зубные щетки	3,9	5 мин	1,0
	Кинокамеры	6,8	24	1,3
	Часы QSM	3,3к	24	1,3
	<*>	1,8	<**>	0,9

<*> Ускоренное испытание для часов (QSM).

<**> 15 с/мин, 24 ч/день — импульсные испытания.

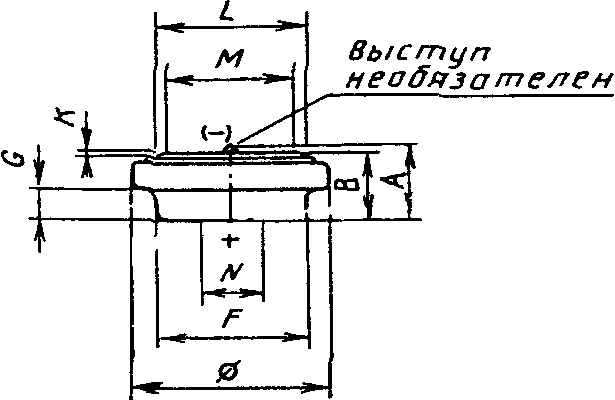

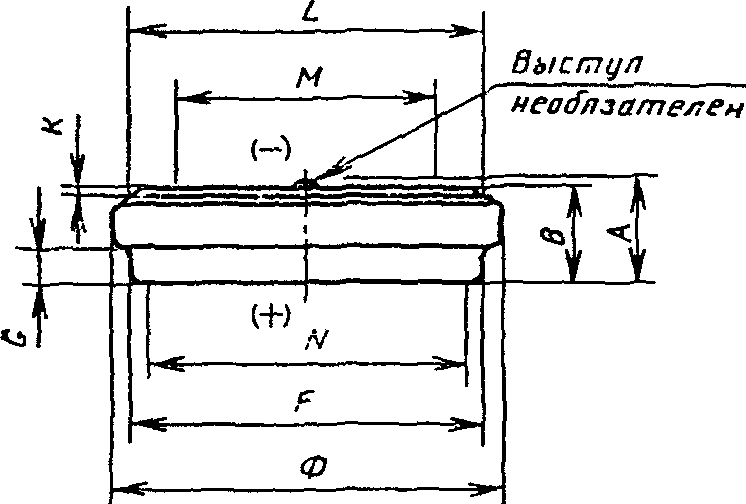

1.4. Основные параметры и размеры элементов типа LR9, MR9, NR9 должны соответствовать указанным на черт. 4 и в табл. 16 — 19.

1. Основные параметры и размеры элементов и батарей

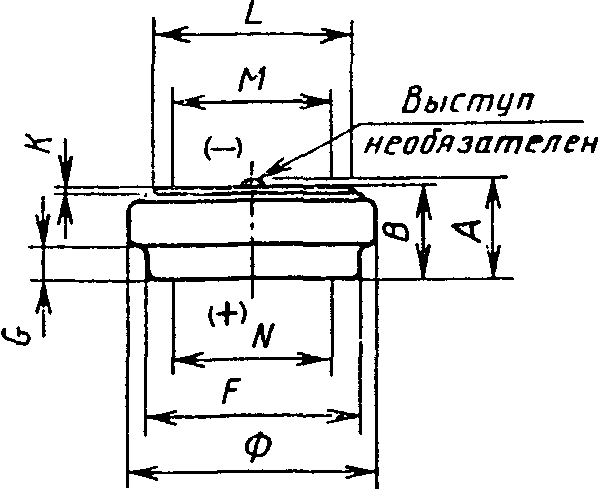

Черт. 4

Таблица 16

мм	Обозначение размера	max
min	A	6,2
-	B	-
5,6	F	13,5
-	G	-
2,0	K	-
0,2	L	12,5
-	M	-
10,0	N	-
Ø 10,0		16,0

15,0

Цилиндрическая поверхность соединена с положительным контактом.

Таблица 17

Номинальное напряжение, В	Режим разряда элемента LR9 при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,5	390	24	0,9	Испытание на емкость

Таблица 18

Номинальное напряжение, В	Режим разряда элемента MR9 при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,35	390	24	0,9	Испытание на емкость

Таблица 19

Номинальное напряжение, В	Режим разряда элемента NR9 при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,4	390	24	0,9	Испытание на емкость

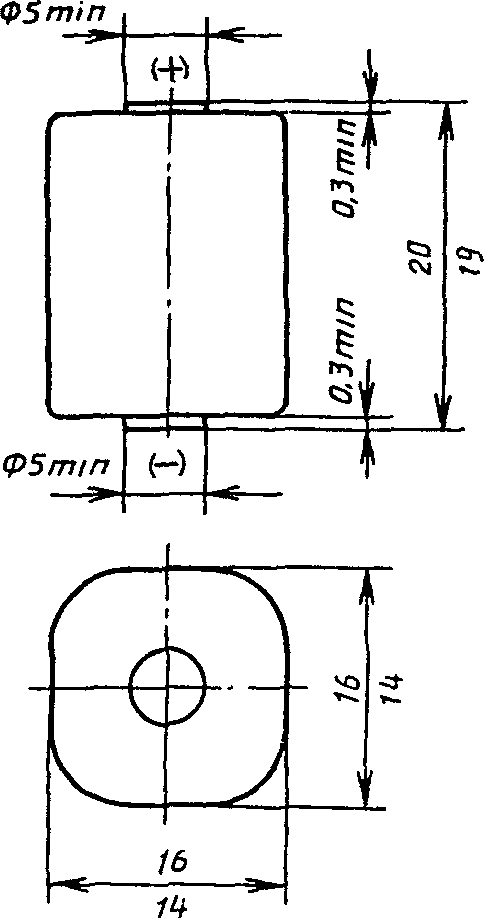

1.5. Основные параметры и размеры батарей типа 2MR9 должны соответствовать указанным на черт. 5 и в табл. 20.

1. Основные параметры и размеры элементов и батарей

Черт. 5

Цилиндрическая поверхность изолирована от контактирования.

Таблица 20

Номинальное напряжение, В	Режим разряда батареи 2MR9 при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
2,7	820	24	1,8	Испытание на емкость

1.6. Основные параметры и размеры батареи типа 2R10 должны соответствовать указанным на черт. 6 и в табл. 21 и 22.

1. Основные параметры и размеры элементов и батарей

Черт. 6

Таблица 21

мм	Обозначение размера	max
min	A	74,6
-	B	-
71,5	C	-
9,0	D	5,0
-	E	0,8
-	F	6,8
-	G	-
1,0	N	-
Ø 5,8		21,8

20,0

Цилиндрическая поверхность изолирована от контактирования.

Таблица 22

Номинальное напряжение, В	Режим разряда батареи 2R10 при применении			Минимальная средняя продолжительность разряда (стандартные условия), мин		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, мин	Конечное напряжение, В	первоначальная	после 6 мес хранения	Применение
3,0	6,8	5	1,8	85	-	Портативное освещение

1.7. Основные параметры и размеры батарей типа 3R12, 3LR12 должны соответствовать указанным на черт. 7 и в табл. 23, 24.

1. Основные параметры и размеры элементов и батарей

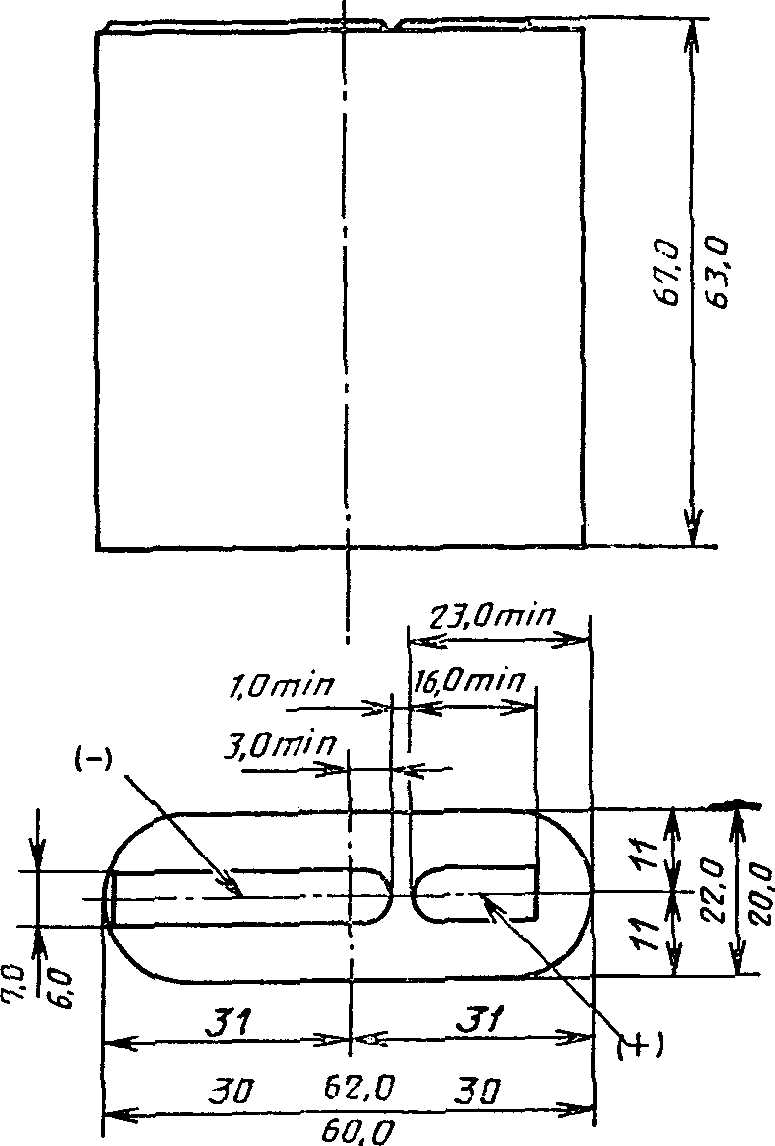

Черт. 7

Таблица 23

Номинальное напряжение, В	Режим разряда батареи 3R12 при применении			Минимальная продолжительность разряда, ч		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 6 мес хранения	Применение
4,5	10	10 мин	2,7			Портативное освещение
4,5	225	4	2,7	100	80	Транзисторные радиоприемники

Таблица 24

Номинальное напряжение, В	Режим разряда батареи 3LR12 при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
4,5	10	10 мин	2,7	Портативное освещение
4,5	225	4	2,7	Транзисторные радиоприемники

1.8. Основные параметры и размеры элементов типа R14C, R14P, R14S, LR14 должны соответствовать указанным на черт. 8 и в табл. 25 — 32.

1. Основные параметры и размеры элементов и батарей

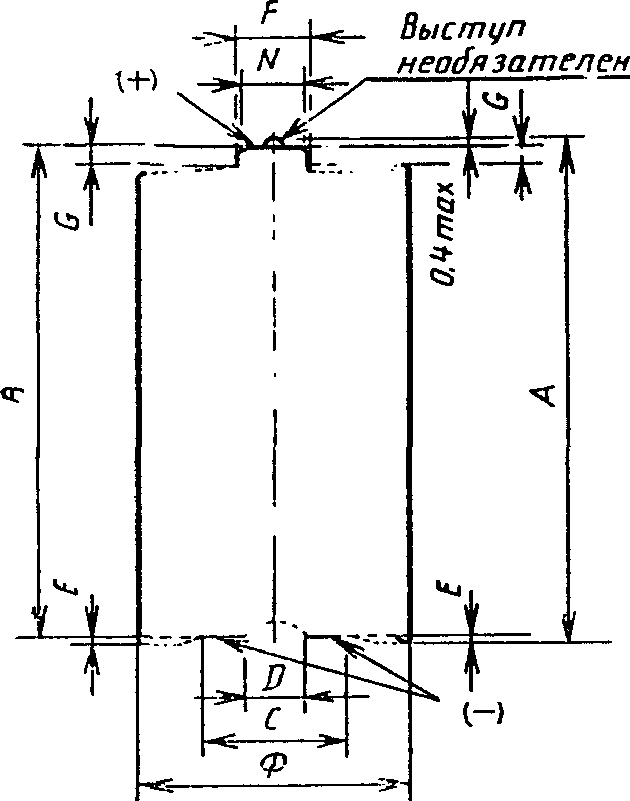

Черт. 8

Таблица 25

мм	Обозначение размера	max
min	A	50,0
-	B	-
48,5	C	-
12,0	D	5,0
-	E	0,9
-	F	7,5
-	G	-
1,5	N	-
Ø 5,5		26,2

24,7

Цилиндрическая поверхность изолирована от контактирования.

Таблица 26

Номинальное напряжение, В	Режим разряда элемента R14C при испытании на соответствие			Минимальная средняя продолжительность разряда (стандартные условия), ч
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения
1,5	75	4	0,9	148	118

Таблица 27

Номинальное напряжение, В	Режим разряда элемента R14C при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточной период, ч	Конечное напряжение, В	Применение
1,5	39	4	0,9	Транзисторные радиоприемники
	3,9	10 мин	0,9	Портативное освещение
	6,8к	24	1,3	Часы QSM с кварцевым шаговым двигателем
	1,5к	24	1,3	<*>

<*> Ускоренное испытание для часов (QSM).

Таблица 28

Номинальное напряжение, В	Режим разряда элемента R14P при испытании на соответствие			Минимальная средняя продолжительность разряда (стандартные условия), ч
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения
1,5	75	4	0,9	148	118
1,5	6,8	1	1,0	8	6

Таблица 29

Номинальное напряжение, В	Режим разряда элемента R14P при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,5	39	4	0,9	Транзисторные радиоприемники
	3,9	10 мин	0,9	Портативное освещение
	6,8к	24	1,3	Часы QSM с кварцевым шаговым двигателем
	1,5к	24	1,3	<*>
	6,8	1	1,0	Магнитофоны
	3,9	1	0,8	Игрушки

<*> Ускоренное испытание для часов (QSM).

Таблица 30

Номинальное напряжение, В	Режим разряда элемента R14S при испытании на соответствие			Минимальная средняя продолжительность разряда (стандартные условия), ч
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения
1,5	75	4	0,9	112	90

Таблица 31

Номинальное напряжение, В	Режим разряда элемента R14S при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,5	39	4	0,9	Транзисторные радиоприемники
	3,9	10 мин	0,9	Портативное освещение
	6,8к	24	1,3	Часы QSM с кварцевым шаговым двигателем
	1,5к	24	1,3	<*>

<*> Ускоренное испытание для часов (QSM).

Таблица 32

Номинальное напряжение, В	Режим разряда элемента LR14 при применении			Минимальная средняя продолжительность разряда (стандартные условия), ч		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения	Применение
1,5	3,9	10 мин	0,9	-	-	Портативное освещение
	39	4	0,9	-	-	Транзисторные радиоприемники
	6,8	1	1,0	17	15	Магнитофоны
	3,9	1	0,8	-	-	Игрушки
	6,8к	24	1,3	-	-	Часы
	1,5к	24	1,3	-	-	<*>

<*> Ускоренное испытание для часов (QSM).

1.9. Основные параметры и размеры элементов типа R20C, R20P, R20S, LR20 должны соответствовать указанным на черт. 9 и в табл. 33 — 40.

1. Основные параметры и размеры элементов и батарей

Черт. 9

Таблица 33

мм	Обозначение размера	max
min	A	61,5
-	B	-
59,5	C	-
16,0	D	7,5
-	E	1,0
-	F	9,5
-	G	-
1,5	N	-
Ø 7,8		34,2

32,2

Цилиндрическая поверхность изолирована от контактирования.

Таблица 34

Номинальное напряжение, В	Режим разряда элемента R20C при испытании на соответствие			Минимальная средняя продолжительность разряда (стандартные условия), ч
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения
1,5	39	4	0,9	164	131

Таблица 35

Номинальное напряжение, В	Режим разряда элемента R20C при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,5	39	4	0,9	Транзисторные радиоприемники
	3,9	30 мин	0,9	Портативное освещение I
	2,2	<*>	0,9	Портативное освещение II

<*> 4 мин, начиная с часовых интервалов в течение 8 ч в сутки.

Таблица 36

Номинальное напряжение, В	Режим разряда элемента R20P при испытании на соответствие			Минимальная средняя продолжительность разряда (стандартные условия), ч
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения
1,5	39	4	0,9	164	131
1,5	3,9	1	1,0	12	10

Таблица 37

Номинальное напряжение, В	Режим разряда элемента R20P при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,5	39	4	0,9	Транзисторные радиоприемники
	3,9	30 мин	0,9	Портативное освещение I
	2,2	<*>	0,9	Портативное освещение II
	3,9	1	1,0	Магнитофоны
	2,2	1	0,8	Игрушки

<*> 4 мин, начиная с часовых интервалов, в течение 8 ч в сутки.

Таблица 38

Номинальное напряжение, В	Режим разряда элемента R20S при испытании на соответствие			Минимальная средняя продолжительность разряда (стандартные условия), ч
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения
1,5	39	4	0,9	124	99

Таблица 39

Номинальное напряжение, В	Режим разряда элемента R20S при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,5	39	4	0,9	Транзисторные радиоприемники
1,5	3,9	30 мин	0,9	Портативное освещение

Таблица 40				Номинальное напряжение, В		Режим разряда элемента LR20 при применении
Таблица 40	Минимальная средняя продолжительность разряда (стандартные условия), ч	Применение	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Режим разряда элемента LR20 при применении
первоначальная	после 12 мес хранения	1,5	3,9	30 мин	0,9
		Портативное	2,2	4 мин <*>	0,9
		освещение	39	4	0,9	300
	270	Транзисторные радиоприемники	3,9	1	1,0	18
	16	Магнитофоны	2,2	1	0,8

Игрушки

<*> 4 мин, начиная с часовых интервалов, в течение 8 ч в сутки.

1.10. Основные параметры и размеры батареи типа 3R20X должны соответствовать указанным на черт. 10 и в табл. 41.

1. Основные параметры и размеры элементов и батарей

Черт. 10

Таблица 41

Номинальное напряжение, В	Режим разряда батареи 3R20X при применении			Минимальная продолжительность разряда, мин		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, мин	Конечное напряжение, В	первоначальная	после 6 мес хранения	Применение
4,5	15	30	2,7	630	505	Портативное освещение
4,5	12	4 <*>	2,7	480	390	Портативное освещение

<*> 4 мин, начиная с часовых интервалов, в течение 8 ч в сутки.

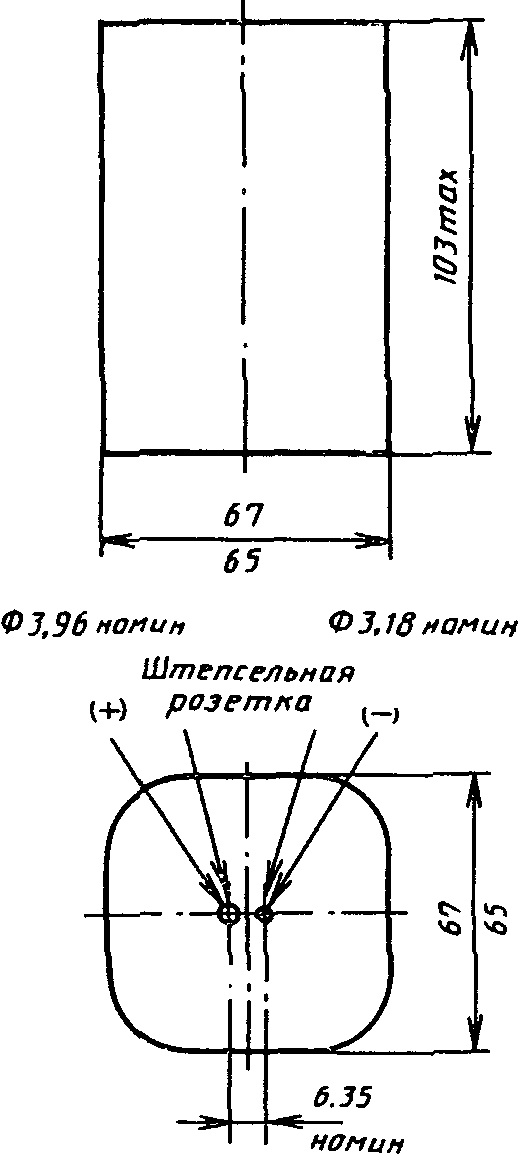

1.11. Основные параметры и размеры батареи типа 3R25 должны соответствовать указанным на черт. 11 и в табл. 42. 1. Основные параметры и размеры элементов и батарей

Черт. 11

Контакты — штепсельная розетка.

Таблица 42

Номинальное напряжение, В	Режим разряда батареи 3R25 при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
4,5	560	24	2,7	Испытание на емкость

1.12. Основные параметры и размеры батареи типа 4R25X должны соответствовать указанным на черт. 12 и в табл. 43. 1. Основные параметры и размеры элементов и батарей

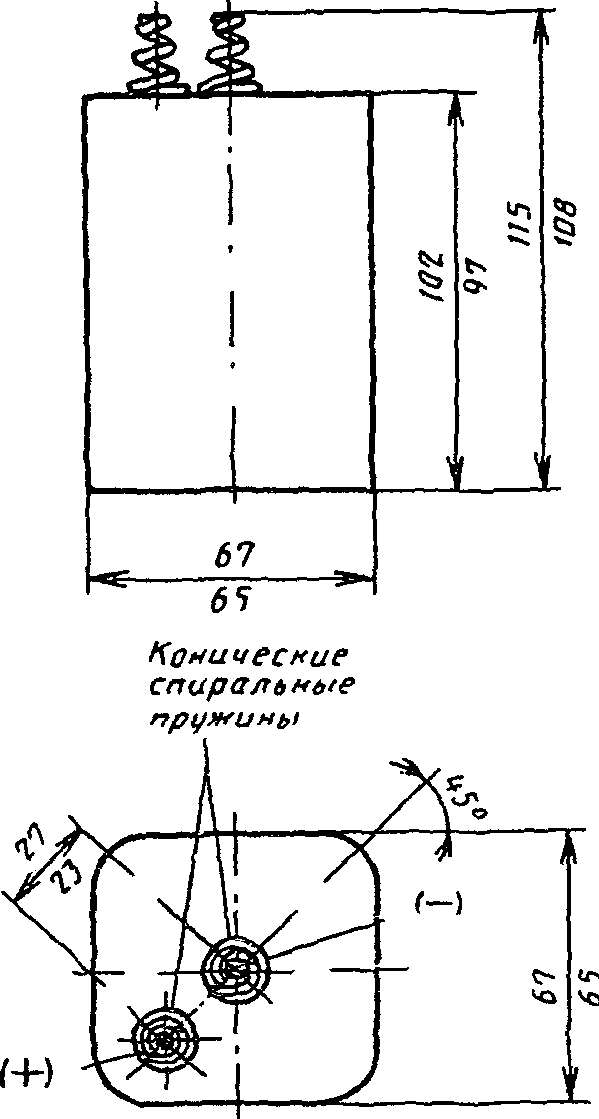

Черт. 12

Контакты — конические спиральные пружины, имеющие не менее 3 полных витков и сжимающиеся в пределах 3 мм над поверхностью корпуса. Батарея имеет скругленные или скошенные углы и должна свободно проходить через шаблон диаметром 82,6 мм.

Таблица 43

Номинальное напряжение, В	Режим разряда батареи 4R25X при применении			Минимальная средняя продолжительность разряда (стандартные условия), ч	Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, мин	Конечное напряжение, В	первоначальная	Применение
6,0	8,2	30	3,6	8	Портативное освещение

1.13. Основные параметры и размеры батареи типа 4R25Y должны соответствовать указанным на черт. 13 и в табл. 44. 1. Основные параметры и размеры элементов и батарей

Черт. 13

Контакты — пластиковые или металлические гайки.

Максимальный диаметр токовывода контакта равен 3,5 мм. Батарея имеет скошенные или скругленные углы и должна свободно проходить через шаблон диаметром 82,6 мм.

Таблица 44

Номинальное напряжение, В	Режим разряда батареи 4R25Y при применении			Минимальная средняя продолжительность разряда (стандартные условия), ч	Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, мин	Конечное напряжение, В	первоначальная	Применение
6,0	8,2	30	3,6	8	Портативное освещение

1.14. Основные параметры и размеры батареи типа 4R25-2 должны соответствовать указанным на черт. 14 и в табл. 45. 1. Основные параметры и размеры элементов и батарей

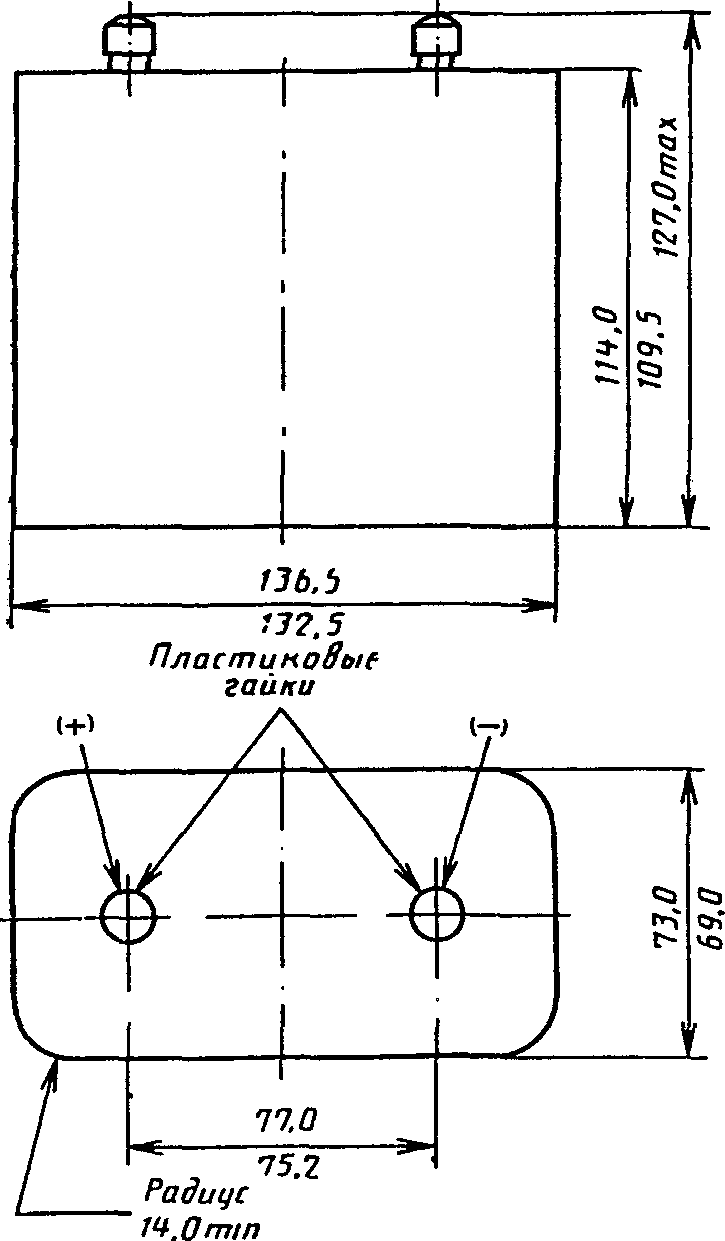

Черт. 14

Контакты — пластиковые гайки.

Максимальный диаметр токовывода контакта равен 4,2 мм. Максимальный диаметр несущей поверхности контакта равен 6,3 мм.

Таблица 45

Номинальное напряжение, В	Режим разряда батареи 4R25-2 при применении			Минимальная средняя продолжительность разряда (стандартные условия), ч	Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, мин	Конечное напряжение, В	первоначальная	Применение
6,0	8,2	30	3,6	18	Портативное освещение

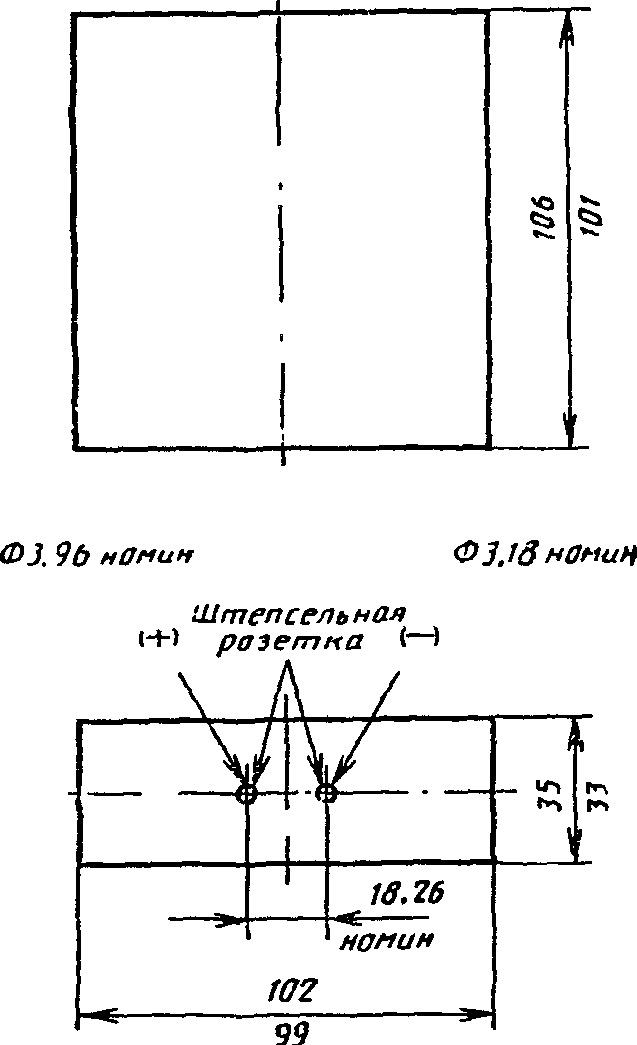

1.15. Основные параметры и размеры батареи типа R25-4 с номинальным напряжением 1,5 В должны соответствовать указанным на черт. 15 и в табл. 46. 1. Основные параметры и размеры элементов и батарей

Черт. 15

Контакты — штепсельная розетка.

Таблица 46

Номинальное напряжение, В	Режим разряда батареи R25-4 при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,5	47	24	0,9	Испытание на емкость

1.16. Основные параметры и размеры элемента типа R40 должны соответствовать указанным на черт. 16 и в табл. 47. 1. Основные параметры и размеры элементов и батарей

Черт. 16

Контакты — пластиковые или металлические гайки.

Таблица 47

Номинальное напряжение, В	Режим разряда элемента R40 при применении			Минимальная продолжительность разряда, ч		Минимальная средняя продолжительность разряда, дни	Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения	первоначальная	Применение
1,5	6,67	4 мин <*>	0,93	250 дней	200 дней		Промышленное оборудование <**>
	2,67	<***>	0,85	65	52		Промышленное оборудование <**>
	10	24	0,85	350	280		Промышленное оборудование
	51	24	0,9			70	Электрические заградительные контролеры

<*> Десять периодов по 4 мин каждый, начиная с часовых интервалов в течение 6 дней в неделю. На седьмой день пять периодов, начиная с интервалов в 2 ч.

<> Батарея должна соответствовать обоим испытаниям. <*> 1 ч разряда, 6 ч отдых, 1 ч разряда, 16 ч отдых.

1.17. Основные параметры и размеры батареи типа 5AR40 должны соответствовать указанным в табл. 48, 49.

Таблица 48

мм	Обозначение размера
max	Общая высота
190,0	Диаметр

184,0

Батарея имеет винтовые контакты, расположенные на ее поверхности. Максимальный диаметр токовывода контакта равен 4,2 мм.

Таблица 49

Номинальное напряжение, В	Режим разряда батареи 5AR40 при применении			Минимальная продолжительность разряда, дни		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения	Применение
7,0	240	24	4,5	120	96	Электрические заградительные контролеры

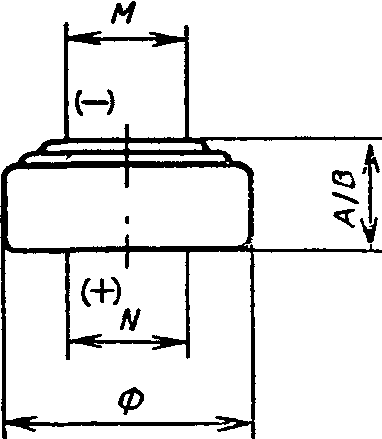

1.18. Основные параметры и размеры элементов типа MR41, SR41, TR41 должны соответствовать указанным на черт. 17 и в табл. 50, 52 — 54. Основные размеры элементов типа LR41, NR41, PR41 должны, соответствовать указанным на черт. 17 и в табл. 50.

1. Основные параметры и размеры элементов и батарей

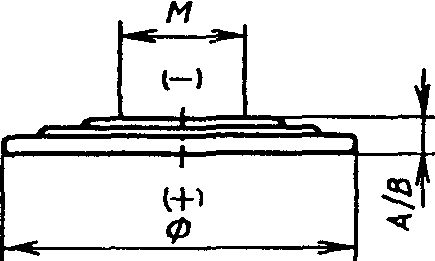

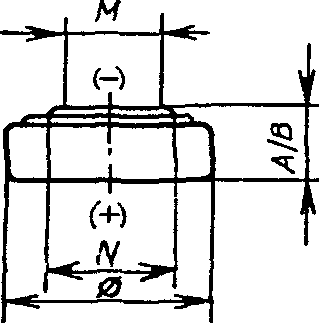

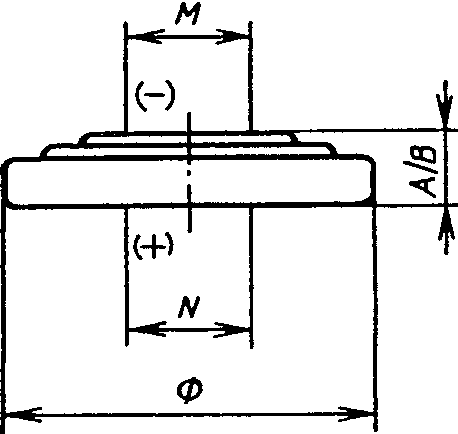

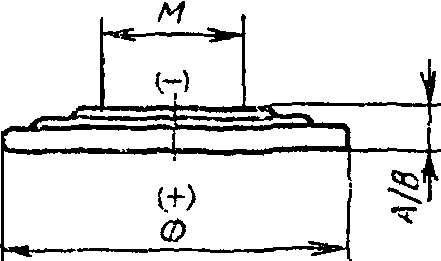

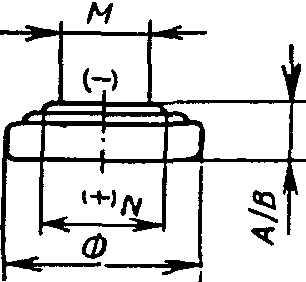

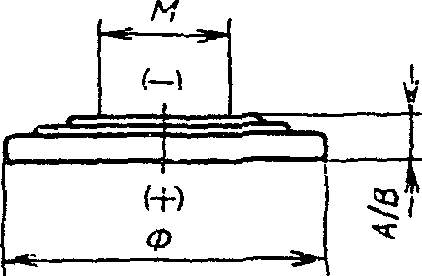

Черт. 17

Таблица 50

мм	Обозначение размера	max
min	A/B	3,6
	3,3	M
3,0	N
Ø 3,8		7,9

7,55

Цилиндрическая поверхность соединена с положительным контактом.

Плоскость отрицательного контакта должна выступать.

Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм. Элемент должен свободно проходить через шаблон, имеющий форму и размеры, указанные на черт. 18 и в табл. 51.

1. Основные параметры и размеры элементов и батарей

Черт. 18

Таблица 51

мм	Обозначение размера	max
min	D	7,914
7,905	d	6,314
6,305	H	3,612
3,604	h	2,808

2,802

Таблица 52

Номинальное напряжение, В	Режим разряда элемента MR41 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,35	470	24	1,2	Наручные электронные часы QSM
	22	24	1,2	Испытание на емкость
	68	24	1,2	Испытание на емкость

Таблица 53

Номинальное напряжение, В	Режим разряда элемента SR41 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	470	24	1,2	Наручные электронные часы QSM
	22	24	1,2	Испытание на емкость
	68	24	1,2	Испытание на емкость

Таблица 54

Номинальное напряжение, В	Режим разряда элемента TR41 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	22	24	1,2	Испытание на емкость

1.19. Основные параметры и размеры элементов типа MR42, NR42, SR42, TR42 должны соответствовать указанным на черт. 19 и в табл. 55, 57 — 60.

1. Основные параметры и размеры элементов и батарей

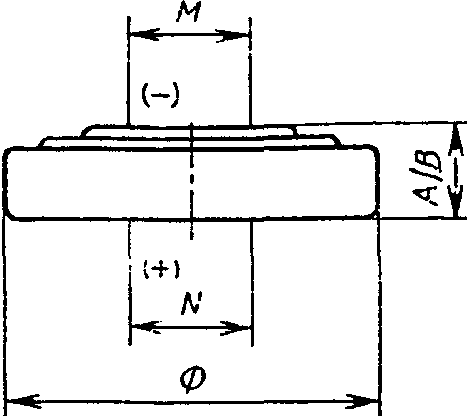

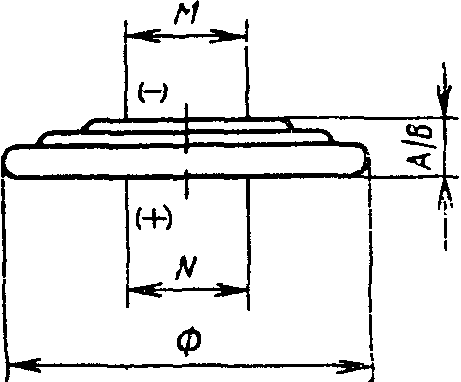

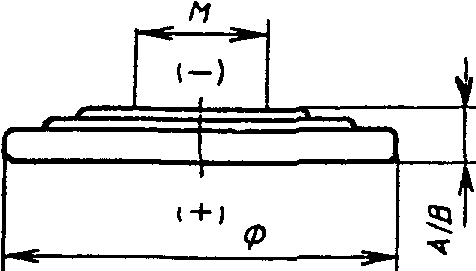

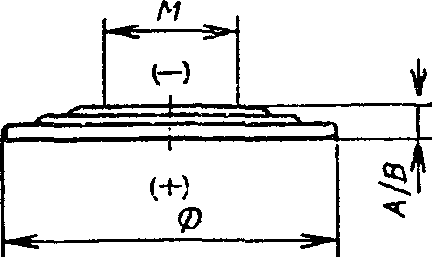

Черт. 19

Таблица 55

мм	Обозначение размера	max
min	A/B	3,6
3,3	M	-
3,8	N	-
Ø 3,8		11,6

11,25

Цилиндрическая поверхность соединена с положительным контактом.

Плоскость отрицательного контакта должна выступать.

Таблица 56

мм	Обозначение размера	max
min	D	11,617
11,606	d	9,614
9,605	H	3,612
3,604	h	2,608

2,602

Таблица 57

Номинальное напряжение, В	Режим разряда элемента MR42 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,35	470	24	1,2	Наручные электронные часы QSM
	15	24	1,2	Испытание на емкость
	33	24	1,2	Испытание на емкость

Таблица 58

Номинальное напряжение, В	Режим разряда элемента NR42 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,4	33	24	1,2	Испытание на емкость
1,4	15	24	1,2	Испытание на емкость

Таблица 59

Номинальное напряжение, В	Режим разряда элемента SR42 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	470	24	1,2	Наручные электронные часы QSM
	15	24	1,2	Испытание на емкость
	33	24	1,2	Испытание на емкость

Таблица 60

Номинальное напряжение, В	Режим разряда элемента TR42 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	15	24	1,2	Испытание на емкость

1.20. Основные размеры батарей типа 4NR42 должны соответствовать указанным на черт. 20.

1. Основные параметры и размеры элементов и батарей

Черт. 20

Цилиндрическая поверхность изолирована от контактирования.

1.21. Основные параметры и размеры элементов типа MR43, SR43, TR43 должны соответствовать указанным на черт. 21 и в табл. 61, 63 — 65. Основные размеры элементов типа LR43, PR43 должны соответствовать указанным на черт. 21 и в табл. 61.

1. Основные параметры и размеры элементов и батарей

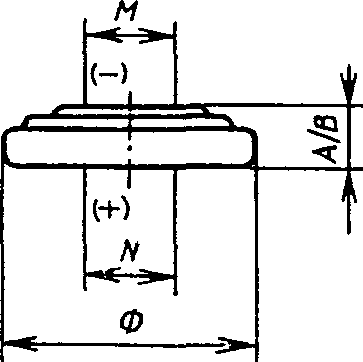

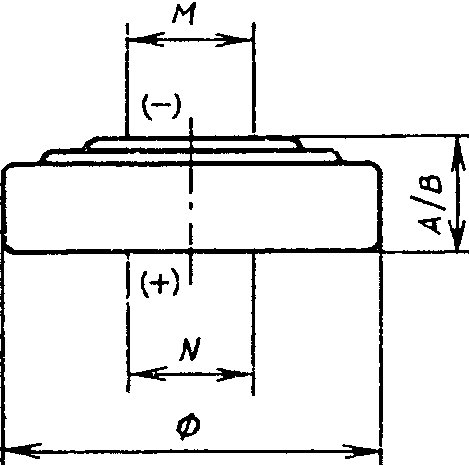

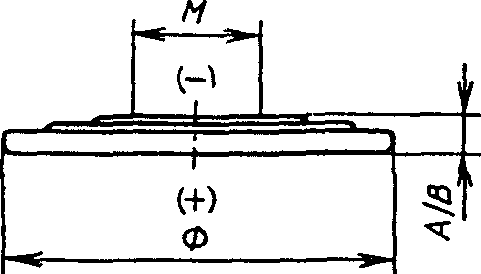

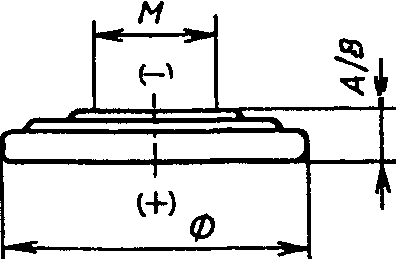

Черт. 21

Таблица 61

мм	Обозначение размера	max
min	A/B	4,2
3,8	M	-
3,8	N	-
Ø 3,8		11,6

11,25

Цилиндрическая поверхность соединена с положительным контактом.

Плоскость отрицательного контакта должна выступать.

Таблица 62

мм	Обозначение размера	max
min	D	11,617
11,606	d	9,614
9,605	H	4,212
4,204	h	3,212

3,204

Таблица 63

Номинальное напряжение, В	Режим разряда элемента MR43 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,35	470	24	1,2	Наручные электронные часы QSM
	10	24	1,2	Испытание на емкость
	22	24	1,2	Испытание на емкость

Таблица 64

Номинальное напряжение, В	Режим разряда элемента SR43 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	470	24	1,2	Наручные электронные часы QSM
	10	24	1,2	Испытание на емкость
	22	24	1,2	Испытание на емкость

Таблица 65

Номинальное напряжение, В	Режим разряда элемента TR43 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	10	24	1,2	Испытание на емкость

1.22. Основные параметры и размеры элементов типа MR44, NR44, SR44, TR44 должны соответствовать указанным на черт. 22 и в табл. 66, 68 — 71. Основные размеры элементов типа LR44, PR44 должны соответствовать указанным на черт. 22 и в табл. 66.

1. Основные параметры и размеры элементов и батарей

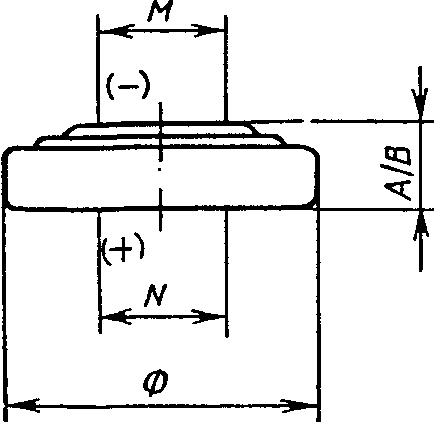

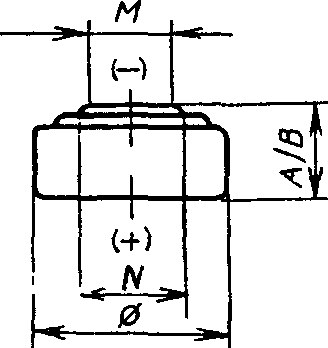

Черт. 22

Таблица 66

мм	Обозначение размера	max
min	A/B	5,4
5,0	M	-
3,8	N	-
Ø 3,8		11,6

11,25

Цилиндрическая поверхность соединена с положительным контактом.

Плоскость отрицательного контакта должна выступать.

Таблица 67

мм	Обозначения размера	max
min	D	11,617
11,606	d	9,614
9,605	H	5,412
5,404	h	4,412

4,404

Таблица 68

Номинальное напряжение, В	Режим разряда элемента MR44 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,35	470	24	1,2	Наручные электронные часы QSM
	15	24	1,2	Испытание на емкость
	6,8	24	1,2	Испытание на емкость

Таблица 69

Номинальное напряжение, В	Режим разряда элемента NR44 при применении			Минимальная продолжительность разряда, ч		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения	Применение
1,4	625	12	0,9	80	64	Слуховые аппараты
	15к	24	1,2	-	-	Испытание на емкость
	6,8к	24	1,2	-	-	Испытание на емкость

Таблица 70

Номинальное напряжение, В	Режим разряда элемента SR44 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	470	24	1,2	Наручные электронные часы QSM
	15	24	1,2	Испытание на емкость
	6,8	24	1,2	Испытание на емкость
	5,6	<*>	0,9	<**>

<*> 24 ч в сутки, плюс 39 Ом в течение 1 с, каждые 6 с в течение 5 мин ежедневно. <**> Ускоренное испытание для автоматических камер.

Таблица 71

Номинальное напряжение, В	Режим разряда элемента TR44 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	6,8	24	1,2	Испытание на емкость

1.23. Основные параметры и размеры батарей типа 4LR44, 4SR44 должны соответствовать указанным на черт. 23 и в табл. 72, 73.

1. Основные параметры и размеры элементов и батарей

Черт. 23

Цилиндрическая поверхность изолирована от контактирования.

Таблица 72

Номинальное напряжение, В	Режим разряда батареи 4LR44 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
6,0	27	<*>	3,6	<**>
	27	24	3,6	Испытание на емкость
	0,1	<***>	3,6	Импульсное испытание

<*> 24 ч в сутки плюс 160 Ом в течение 1 с каждые 6 с в течение 5 мин ежедневно.

<> Ускоренное испытание для автоматических камер. <*> 24 ч в сутки, 2 с под нагрузкой, 1 с с разомкнутой цепью.

Таблица 73

Номинальное напряжение, В	Режим разряда батареи 4SR44 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
6,2	27	<*>	3,6	<**>
	27	24	3,6	Испытание на емкость
	0,1	<***>	3,6	Импульсное испытание

<*> 24 ч в сутки плюс 160 Ом в течение 1 с каждые 6 с в течение 5 мин ежедневно.

<> Ускоренное испытание для автоматических камер. <*> 24 ч в сутки, 2 с под нагрузкой, 1 с с разомкнутой цепью.

1.24. Основные параметры и размеры элементов типа MR48, NR48, SR48, TR48 должны соответствовать указанным на черт. 24. и в табл. 74, 76 — 79. Основные размеры элемента типа PR48 должны соответствовать указанным на черт. 24 и в табл. 74.

1. Основные параметры и размеры элементов и батарей

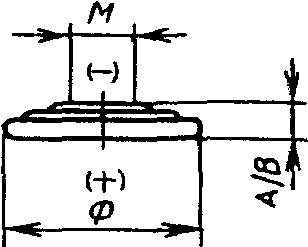

Черт. 24

Таблица 74

мм	Обозначение размера	max
min	A/B	5,4
5,0	M	-
3,0	N	-
Ø 3,8		7,9

7,55

Различие между общей высотой элемента и расстоянием между контактными поверхностями не должно превышать 0,1 мм.

Цилиндрическая поверхность соединена с положительным контактом.

Отрицательный контакт не должен выступать. Элемент должен свободно проходить через шаблон, имеющий форму и размеры, указанные на черт. 18 и в табл. 74.

Таблица 75

мм	Обозначение размера	max
min	D	7,914
7,905	d	6,314
6,305	H	5,412
5,404	h	4,612

4,604

Таблица 76

Номинальное напряжение, В	Режим разряда элемента MR48 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,35	470	24	1,2	Наручные электронные часы QSM
	33	24	1,2	Испытание на емкость
	15	24	1,2	Испытание на емкость

Таблица 77

Номинальное напряжение, В	Режим разряда элемента NR48 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,4	15	24	1,2	Испытание на емкость

Таблица 78

Номинальное напряжение, В	Режим разряда элемента SR48 при применении			Минимальная продолжительность разряда, ч		Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения	Применение
1,55	1,5	12	0,9	40	32	Слуховые аппараты
	470	24	1,2	-	-	Наручные электронные часы QSM
	33	24	1,2	-	-	Испытание на емкость
	15	24	1,2	-	-	Испытание на емкость

Таблица 79

Номинальное напряжение, В	Режим разряда элемента TR48 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	15	24	1,2	Испытание на емкость

1.25. Основные параметры и размеры элементов типа MR50, NR50 должны соответствовать указанным на черт. 25 и в табл. 80 — 82.

1. Основные параметры и размеры элементов и батарей

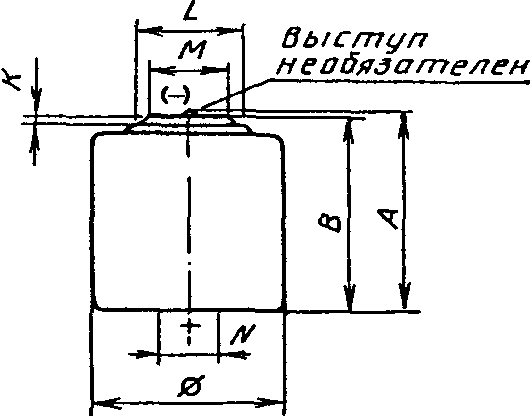

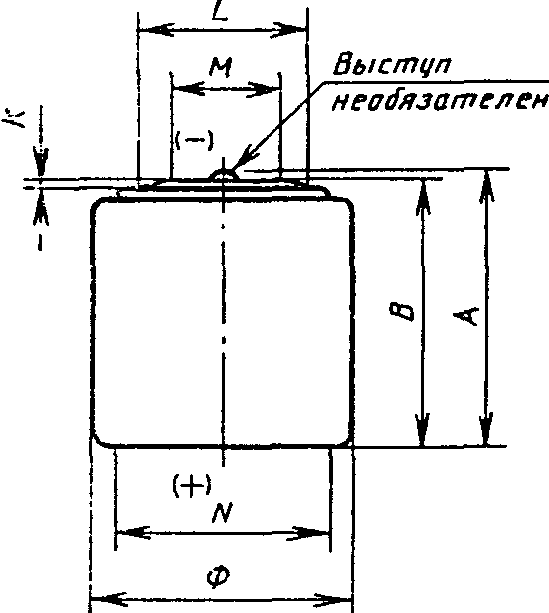

Черт. 25

Таблица 80

мм	Обозначение размера	max
min	A	16,8
-	B	-
16,0	K	-
0,2	L	10,4
-	M	-
6,6	N	-
Ø 13,0		16,4

15,5

Цилиндрическая поверхность соединена с положительным контактом.

Таблица 81

Номинальное напряжение, В	Режим разряда элемента MR50 при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,35	220	24	0,9	Испытание на емкость

Таблица 82

Номинальное напряжение, В	Режим разряда элемента NR50 при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,35	220	24	0,9	Испытание на емкость

1.26. Основные параметры и размеры элементов типа MR52, NR52 должны соответствовать указанным на черт. 26 и в табл. 83 — 85.

1. Основные параметры и размеры элементов и батарей

Черт. 26

Таблица 83

мм	Обозначение размера	max
min	A	11,4
-	B	-
10,6	K	-
0,5	L	8,5
-	M	-
6,1	N	-
Ø 13,0		16,4

15,5

Цилиндрическая поверхность соединена с положительным контактом.

Таблица 84

Номинальное напряжение, В	Режим разряда элемента MR52 при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,35	330	24	0,9	Испытание на емкость

Таблица 85

Номинальное напряжение, В	Режим разряда элемента NR52 при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,4	330	24	0,9	Испытание на емкость

1.27. Основные параметры и размеры элементов типа LR53 должны соответствовать указанным на черт. 27 и в табл. 86, 87.

1. Основные параметры и размеры элементов и батарей

Черт. 27

Таблица 86

мм	Обозначение размера	max
min	A	6,1
-	B	-
5,4	F	20,9
-	G	-
2,1	K	-
0,2	L	21,0
-	M	-
15,3	N	-
Ø 18,7		23,2

22,6

Цилиндрическая поверхность соединена с положительным контактом.

Таблица 87

Номинальное напряжение, В	Режим разряда элемента LR53 при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
1,5	470	24	0,9	Испытание на емкость

1.28. Основные параметры и размеры элементов типа MR54, SR54, TR54 должны соответствовать указанным на черт. 28 и в табл. 88 — 91. Основные размеры элемента типа LR54 должны соответствовать указанным на черт. 28 и в табл. 88.

1. Основные параметры и размеры элементов и батарей

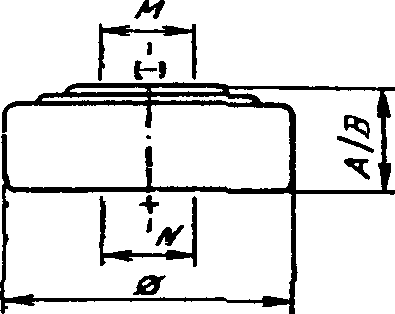

Черт. 28

Таблица 88

мм	Обозначение размера	max
min	A/B	3,05
2,75	M	-
3,8	N	-
Ø 3,8		11,6

11,25

Положительный контакт может быть на боковой стороне элемента. Отрицательный контакт не должен выступать.

Таблица 89

Номинальное напряжение, В	Режим разряда элемента MR54 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,35	18	1	1,2	Карманные калькуляторы LCD
	39	24	1,2	Испытание на емкость
	15	24	1,2	Испытание на емкость

Таблица 90

Номинальное напряжение, В	Режим разряда элемента SR54 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	39	24	1,2	Испытание на емкость
1,55	15	24	1,2	Испытание на емкость

Таблица 91

Номинальное напряжение, В	Режим разряда элемента TR54 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	15	24	1,2	Испытание на емкость

1.29. Основные параметры и размеры элементов типа TR55, SR55 должны соответствовать указанным на черт. 29 и в табл. 92 — 94. Основные размеры элемента типа LR55 должны соответствовать указанным на черт. 29 и в табл. 92.

1. Основные параметры и размеры элементов и батарей

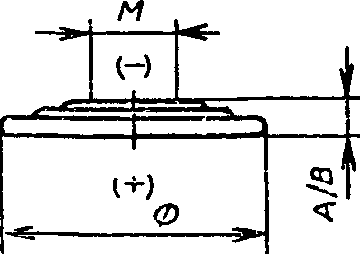

Черт. 29

Таблица 92

мм	Обозначение размера	max
min	A/B	2,1
1,85	M	-
3,8	N	-
Ø 3,8		11,6

11,25

Положительный контакт может быть на боковой стороне элемента. Отрицательный контакт должен выступать.

Таблица 93

Номинальное напряжение, В	Режим разряда элемента TR55 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	22	24	1,2	Испытание на емкость

Таблица 94

Номинальное напряжение, В	Режим разряда элемента SR55 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	22	24	1,2	Испытание на емкость

1.30. Основные размеры элемента типа LR56, SR56 должны соответствовать указанным на черт. 30 и в табл. 95.

1. Основные параметры и размеры элементов и батарей

Черт. 30

Таблица 95

мм	Обозначение размера	max
min	A/B	2,6
2,3	M	-
3,8	N	-
Ø 3,8		11,6

11,25

Положительный контакт может быть на боковой стороне батареи.

Отрицательный контакт должен выступать.

1.31. Основные параметры и размеры элемента TR57 должны соответствовать указанным на черт. 31 и в табл. 96, 97. Основные размеры элемента типа SR57 должны соответствовать указанным на черт. 31 и в табл. 96.

1. Основные параметры и размеры элементов и батарей

Черт. 31

Таблица 96

мм	Обозначение размера	max
min	A/B	2,7
2,4	M	-
3,8	N	-
Ø 3,8		9,5

9,15

Положительный контакт может быть на боковой стороне элемента. Отрицательный контакт должен выступать.

Таблица 97

Номинальное напряжение, В	Режим работы элемента TR57 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	22	24	1,2	Испытание на емкость

1.32. Основные параметры и размеры элементов типа TR58, SR58 должны соответствовать указанным на черт. 32 и в табл. 98 — 100.

1. Основные параметры и размеры элементов и батарей

Черт. 32

Таблица 98

мм	Обозначение размера	max
min	A/B	2,1
1,85	M	-
3,0	N	-
Ø 3,8		7,9

7,55

Положительный контакт может быть на боковой стороне элемента. Отрицательный контакт должен выступать.

Таблица 99

Номинальное напряжение, В	Режим разряда элемента TR58 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	47	24	1,2	Испытание на емкость

Таблица 100

Номинальное напряжение, В	Режим разряда элемента SR58 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	47	24	1,2	Испытание на емкость

1.33. Основные параметры и размеры элемента типа TR59 должны соответствовать указанным на черт. 33 и в табл. 101, 102. Основные размеры элемента типа SR59 должны соответствовать указанным на черт. 33 и в табл. 101.

1. Основные параметры и размеры элементов и батарей

Черт. 33

Таблица 101

мм	Обозначение размера	max
min	A/B	2,6
2,3	M	-
3,0	N	-
Ø 3,8		7,9

7,55

Положительный контакт может быть на боковой стороне элемента. Отрицательный контакт должен выступать.

Таблица 102

Номинальное напряжение, В	Режим разряда элемента TR59 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	33	24	1,2	Испытание на емкость

1.34. Основные параметры и размеры элементов типа TR60, SR60 должны соответствовать указанным на черт. 34 и в табл. 103 — 105.

1. Основные параметры и размеры элементов и батарей

Черт. 34

Таблица 103

мм	Обозначение размера	max
min	A/B	2,15
1,9	M	-
3,0	N	-
Ø 3,8		6,8

6,5

Положительный контакт может быть на боковой стороне элемента. Отрицательный контакт должен выступать.

Таблица 104

Номинальное напряжение, В	Режим разряда элемента TR60 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	68	24	1,2	Испытание на емкость

Таблица 105

Номинальное напряжение, В	Режим разряда элемента SR60 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
1,55	68	24	1,2	Испытание на емкость

1.35. Основные параметры и размеры батареи типа 6LR61 должны соответствовать указанным на черт. 35 и в табл. 106.

1. Основные параметры и размеры элементов и батарей

Черт. 35

Контакты — гнездо-кнопка.

Таблица 106

Номинальное напряжение, В	Режим разряда батареи 6LR61 при применении			Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	Применение
9,0	620	2	5,4	Транзисторные радиоприемники
	180	30 мин	4,8	Карманные калькуляторы
	180	1	5,4	Магнитофоны

1.36. Основные размеры элемента типа R62 должны соответствовать указанным на черт. 36 и в табл. 107.

1. Основные параметры и размеры элементов и батарей

Черт. 36

Таблица 107

мм	Обозначение размера	max
min	A	1,65
	B	-
1,45	M	-
2,5	N	-
Ø 3,8		5,80

5,55

Цилиндрическая поверхность соединена с положительным контактом.

Положительный контакт может быть на боковой стороне элемента.

Отрицательный контакт должен выступать.

1.37. Основные размеры элемента типа R63 должны соответствовать указанным на черт. 37 и в табл. 108.

1. Основные параметры и размеры элементов и батарей

Черт. 37

Таблица 108

мм	Обозначение размера	max
min	A	2,15
	B	-
1,90	M	-
2,5	N	-
Ø 3,8		5,80

5,55

Цилиндрическая поверхность соединена с положительным контактом.

Положительный контакт может быть на боковой стороне элемента.

Отрицательный контакт должен выступать.

1.38. Основные размеры элемента типа R64 должны соответствовать указанным на черт. 38 и в табл. 109.

1. Основные параметры и размеры элементов и батарей

Черт. 38

Таблица 109

мм	Обозначение размера	max
min	A	2,70
	B	-
2,40	M	-
2,5	N	-
Ø 3,8		5,80

5,55

Цилиндрическая поверхность соединена с положительным контактом.

Положительный контакт может быть на боковой стороне элемента.

Отрицательный контакт должен выступать.

1.39. Основные размеры элемента типа R65 должны соответствовать указанным на черт. 39 и в табл. 110.

1. Основные параметры и размеры элементов и батарей

Черт. 39

Таблица 110

мм	Обозначение размера	max
min	A	1,65
-	B	-
1,45	M	-
Ø 3,0		6,8

6,6

Цилиндрическая поверхность соединена с положительным контактом.

Положительный контакт может быть на боковой стороне элемента.

Отрицательный контакт должен выступать.

1.40. Основные размеры элемента типа R66 должны соответствовать указанным на черт. 40 и в табл. 111.

1. Основные параметры и размеры элементов и батарей

Черт. 40

Таблица 111

мм	Обозначение размера	max
min	A	2,60
-	B	-
2,40	M	-
Ø 3,0		6,8

6,60

Цилиндрическая поверхность соединена с положительным токоотводом.

Положительный контакт может быть на боковой стороне элемента.

Отрицательный контакт должен выступать.

1.41. Основные размеры элемента типа R67 должны соответствовать указанным на черт. 41 и в табл. 112.

1. Основные параметры и размеры элементов и батарей

Черт. 41

Таблица 112

мм	Обозначение размера	max
min	A	1,65
-	B	-
1,45	M	-
Ø 3,0		7,9

7,65

Цилиндрическая поверхность соединена с положительным контактом.

Положительный контакт может быть на боковой стороне элемента.

Отрицательный контакт должен выступать.

1.42. Основные размеры элемента типа R68 должны соответствовать указанным на черт. 42 и в табл. 113.

1. Основные параметры и размеры элементов и батарей

Черт. 42

Таблица 113

мм	Обозначение размера	max
min	A	1,65
	B	-
1,45	M	-
Ø 3,8		9,5

9,25

Цилиндрическая поверхность соединена с положительным контактом.

Положительный контакт может быть на боковой стороне элемента.

Отрицательный контакт должен выступать.

1.43. Основные размеры элемента типа R69 должны соответствовать указанным на черт. 43 и в табл. 114.

1. Основные параметры и размеры элементов и батарей

Черт. 43

Таблица 114

мм	Обозначение размера	max
min	A	2,10
-	B	-
1,85	M	-
Ø 3,8		9,5

9,25

Цилиндрическая поверхность соединена с положительным контактом.

Положительный контакт может быть на боковой стороне элемента.

Отрицательный контакт должен выступать.

1.44. Основные размеры элемента типа CR0772 должны соответствовать указанным на черт. 44 и в табл. 115.

1. Основные параметры и размеры элементов и батарей

Черт. 44

Таблица 115

мм	Обозначение размера	max
min	A	7,2
-	B	-
6,7	K	-
0,1	L	5,0
-	M	-
Ø 3,0		7,9

7,7

Цилиндрическая поверхность соединена с положительным контактом.

Обозначение элемента временное — до установления новой системы обозначений.

1.45. Основные размеры элемента типа CR1220 должны соответствовать указанным на черт. 45 и в табл. 116.

1. Основные параметры и размеры элементов и батарей

Черт. 45

Таблица 116

мм	Обозначение размера	max
min	A	2,0
-	B	-
1,8	M	-
Ø 4,0		12,5

12,2

Цилиндрическая поверхность соединена с положительным контактом.

Отрицательный контакт должен выступать.

Обозначение элемента временное — до установления новой системы обозначений.

1.46. Основные размеры элемента типа CR1620 должны соответствовать указанным на черт. 46 и в табл. 117.

1. Основные параметры и размеры элементов и батарей

Черт. 46

Таблица 117

мм	Обозначение размера	max
min	A	2,0
-	B	-
1,8	M	-
Ø 5,0		16,0

15,7

Цилиндрическая поверхность соединена с положительным контактом.

Отрицательный контакт должен выступать.

Обозначение элемента временное — до установления новой системы обозначений.

1.47. Основные размеры элемента типа CR2016 должны соответствовать указанным на черт. 47 и в табл. 118.

1. Основные параметры и размеры элементов и батарей

Черт. 47

Таблица 118

мм	Обозначение размера	max
min	A	1,6
-	B	-
1,4	M	-
Ø 8,0		20,0

19,7

Цилиндрическая поверхность соединена с положительным контактом.

Отрицательный контакт должен выступать.

Обозначение элемента временное — до установления новой системы обозначений.

1.48. Основные размеры элемента типа CR2020 должны соответствовать указанным на черт. 48 и в табл. 119.

1. Основные параметры и размеры элементов и батарей

Черт. 48

Таблица 119

мм	Обозначение размера	max
min	A	2,0
-	B	-
1,8	M	-
Ø 8,0		20,0

19,7

Цилиндрическая поверхность соединена с положительным контактом.

Положительный контакт может быть на боковой стороне батареи.

Отрицательный контакт должен выступать.

Обозначение элемента временное — до установления новой системы обозначений.

1.49. Основные размеры элемента типа CR2025 должны соответствовать указанным на черт. 49 и в табл. 120.

1. Основные параметры и размеры элементов и батарей

Черт. 49

Таблица 120

мм	Обозначение размера	max
min	A	2,5
-	B	-
2,2	M	-
Ø 8,0		20,0

19,7

Цилиндрическая поверхность соединена с положительным контактом.

Отрицательный контакт должен выступать.

Обозначение элемента временное — до установления новой системы обозначений.

1.50. Основные размеры элемента типа CR2032 должны соответствовать указанным на черт. 50 и в табл. 121.

1. Основные параметры и размеры элементов и батарей

Черт. 50

Таблица 121

мм	Обозначение размера	max
min	A	3,2
-	B	-
2,9	M	-
Ø 8,0		20,0

19,7

Цилиндрическая поверхность соединена с положительным контактом.

Отрицательный контакт должен выступать.

Обозначение элемента временное — до установления новой системы обозначений.

1.51. Основные размеры элемента типа CR2320 должны соответствовать указанным на черт. 51 и в табл. 122.

1. Основные параметры и размеры элементов и батарей

Черт. 51

Таблица 122

мм	Обозначение размера	max
min	A	2,0
-	B	-
1,8	M	-
Ø 8,0		23,0

22,6

Цилиндрическая поверхность соединена с положительным контактом.

Отрицательный контакт должен выступать.

Обозначение элемента временное — до установления новой системы обозначений.

1.52. Основные размеры элемента типа CR2420 должны соответствовать указанным на черт. 52 и в табл. 123.

1. Основные параметры и размеры элементов и батарей

Черт. 52

Таблица 123

мм	Обозначение размера	max
min	A	2,0
-	B	-
1,8	M	-
Ø 8,0		24,5

24,2

Цилиндрическая поверхность соединена с положительным контактом.

Отрицательный контакт должен выступать.

Обозначение элемента временное — до установления новой системы обозначений.

1.53. Основные размеры элемента типа CR2425 должны соответствовать указанным на черт. 53 и в табл. 124.

1. Основные параметры и размеры элементов и батарей

Черт. 53

Таблица 124

мм	Обозначение размера	max
min	A	2,5
-	B	-
2,2	M	-
Ø 8,0		24,5

24,2

Цилиндрическая поверхность соединена с положительным контактом.

Положительный контакт может быть на боковой стороне батареи.

Отрицательный контакт должен выступать.

Обозначение элемента временное — до установления новой системы обозначений.

1.54. Основные размеры элемента типа CR2430 должны соответствовать указанным на черт. 54 и в табл. 125.

1. Основные параметры и размеры элементов и батарей

Черт. 54

Таблица 125

мм	Обозначение размера	max
min	A	3,0
-	B	-
2,7	M	-
Ø 8,0		24,5

24,2

Цилиндрическая поверхность соединена с положительным контактом.

Отрицательный контакт должен выступать.

Обозначение элемента временное — до установления новой системы обозначений.

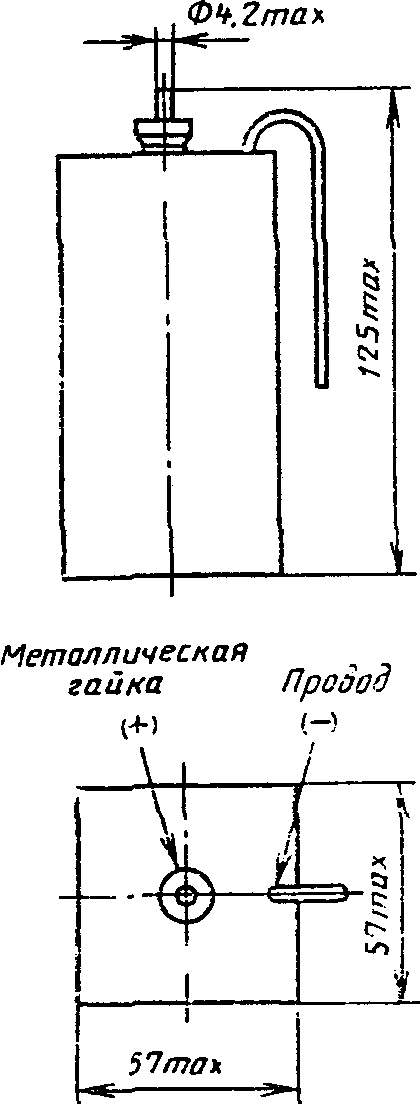

1.55. Основные размеры и параметры элемента типа S4 должны соответствовать указанным на черт. 55 и в табл. 126.

1. Основные параметры и размеры элементов и батарей

Черт. 55

Контакты — металлическая гайка, провод. Свободная длина провода (отрицательного контакта) установлена равной приблизительно 90 мм.

Таблица 126

Номинальное напряжение, В	Режим разряда элемента S4 при применении			Минимальная продолжительность разряда, ч		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения	Применение
1,5	20	24	0,85	500	400	Промышленное оборудование

1.56. Основные параметры и размеры батареи типа 6AS4 должны соответствовать указанным на черт. 56 и в табл. 127.

1. Основные параметры и размеры элементов и батарей

Черт. 56

Контакты — провод-провод.

Таблица 127

Номинальное напряжение, В	Режим разряда батареи 6AS4 при применении			Минимальная продолжительность разряда, дни		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения	Применение
8,4	300	24	5,4	80	64	Электрические заградительные контролеры

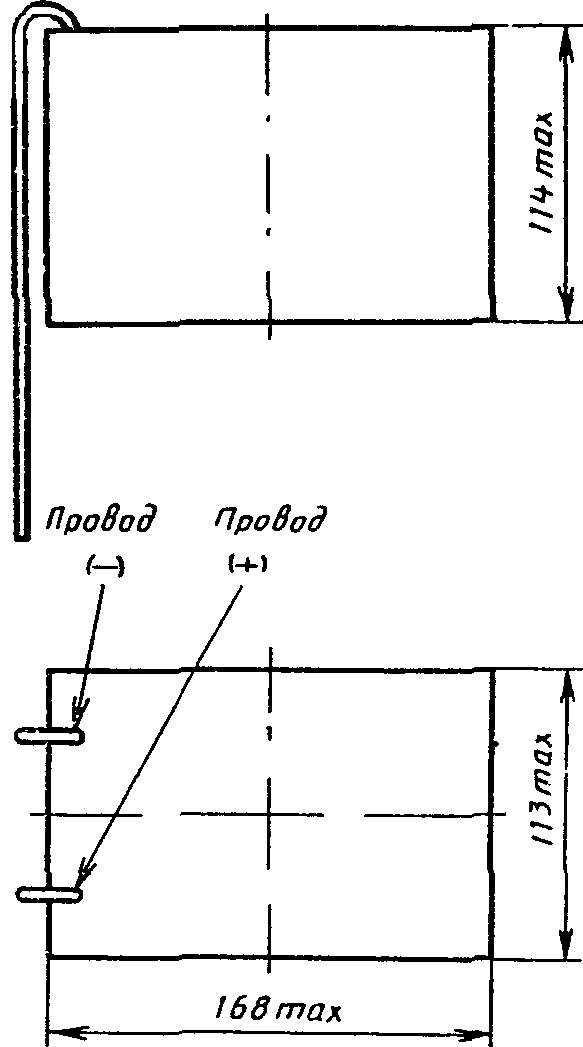

1.57. Основные параметры и размеры батареи типа 6AS6 должны соответствовать указанным на черт. 57 и в табл. 128.

1. Основные параметры и размеры элементов и батарей

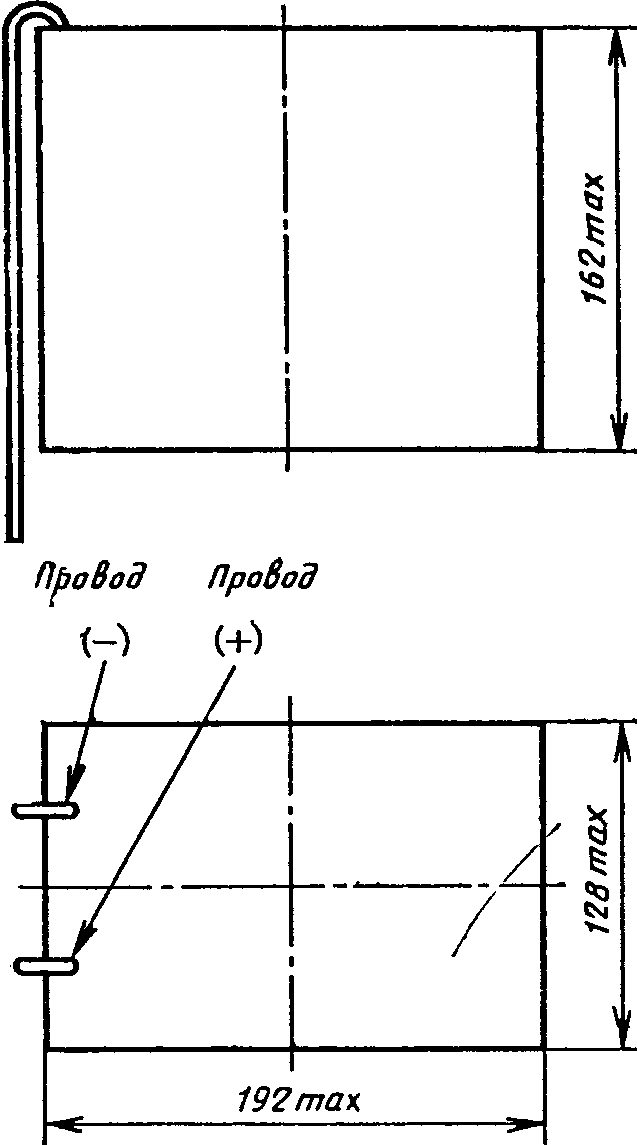

Черт. 57

Контакты — провод-провод.

Свободная длина проводов установлена равной приблизительно 200 мм. Концы проводов могут быть со специальными контактами.

Таблица 128

Номинальное напряжение, В	Режим разряда батареи 6AS6 при применении			Минимальная продолжительность разряда, дни		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 12 мес хранения	Применение
8,4	300	24	5,4	120	96	Электрические заградительные контролеры

1.58. Основные параметры и размеры батареи типа 10F15 должны соответствовать указанным на черт. 58 и в табл. 129.

1. Основные параметры и размеры элементов и батарей

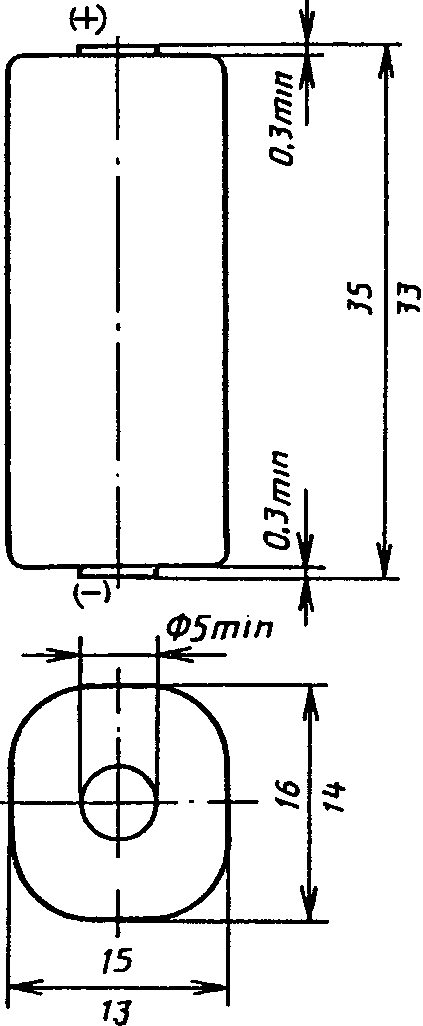

Черт. 58

Батарея должна свободно без всякого давления проходить через шаблон диаметром 19,5 мм.

Таблица 129

Номинальное напряжение, В	Режим разряда батареи 10F15 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
15,0	100	24	9,0	Испытание на емкость

1.59. Основные параметры и размеры батареи типа 15F15 должны соответствовать указанным на черт. 59 и в табл. 130.

1. Основные параметры и размеры элементов и батарей

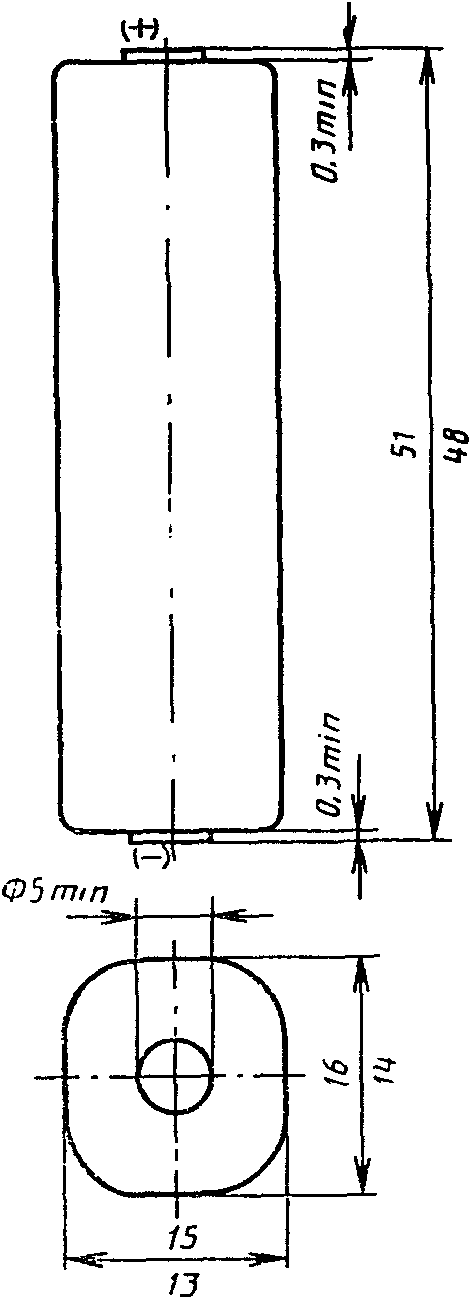

Черт. 59

Батарея должна свободно без всякого давления проходить через шаблон диаметром 19,5 мм.

Таблица 130

Номинальное напряжение, В	Режим разряда батареи 15F15 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
22,5	150	24	13,5	Испытание на емкость

1.60. Основные параметры и размеры батареи типа 4F16 должны соответствовать указанным на черт. 60 и в табл. 131.

1. Основные параметры и размеры элементов и батарей

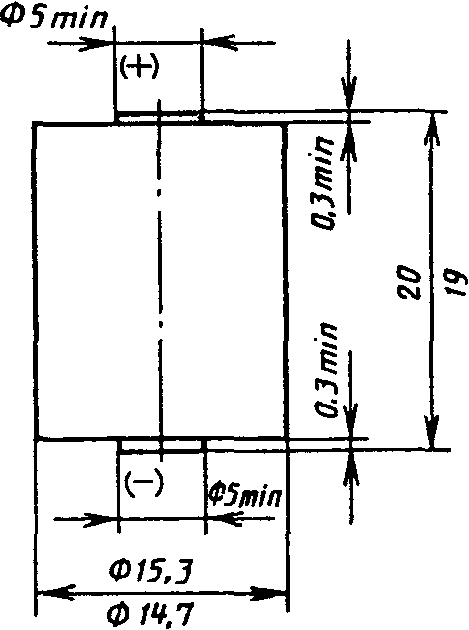

Черт. 60

Батарея должна свободно без всякого давления проходить через шаблон диаметром 18,0 мм.

Таблица 131

Номинальное напряжение, В	Режим разряда батареи 4F16 при применении			Минимальная продолжительность разряда, ч		Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	первоначальная	после 6 мес хранения	Применение
6,0	12	12	4,0	100	80	Промышленное оборудование

1.61. Основные параметры и размеры батареи типа 10F20 должны соответствовать указанным на черт. 61 и в табл. 132.

1. Основные параметры и размеры элементов и батарей

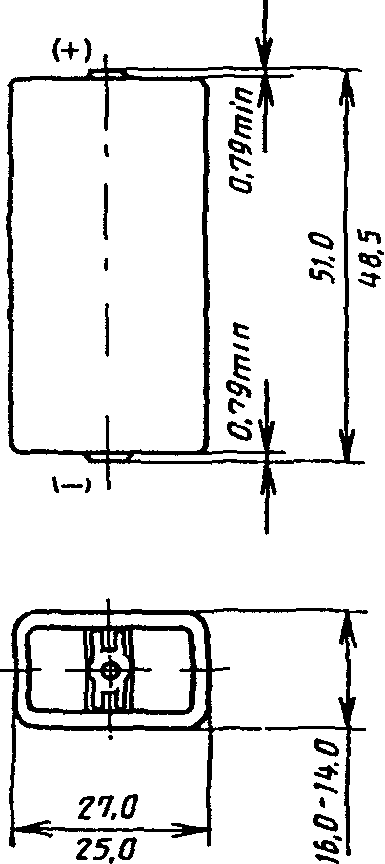

Черт. 61

Контактная поверхность может быть прямоугольной, но допустимы и другие формы, если только площадь поверхности не менее чем площадь круга диаметром 4,76 мм. Центр контакта представляет собой отверстие диаметром (2,38 + 0,39) мм или углубление диаметром (2,38 + 0,39) мм, глубина которого в центре не будет превышать 0,39 мм. Батарея должна свободно без всякого давления проходить через шаблон диаметром 29,0 мм.

Таблица 132

Номинальное напряжение, В	Режим разряда батареи 10F20 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
15,0	47	24	9,0	Испытание на емкость

1.62. Основные параметры и размеры батареи типа 15F20 должны соответствовать указанным на черт. 62 и в табл. 133.

1. Основные параметры и размеры элементов и батарей

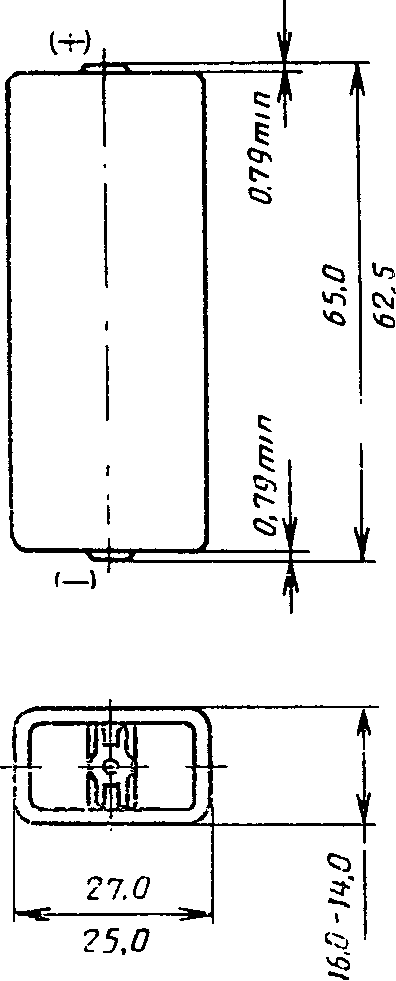

Черт. 62

Контактная поверхность может быть прямоугольной, но допустимы и другие формы, если только площадь поверхности не менее, чем площадь круга диаметром 4,76 мм.

Центр контакта представляет собой отверстие диаметром (2,38 + 0,39) мм или углубление диаметром (2,38 + 0,39) мм, глубина которого в центре не будет превышать 0,39 мм. Батарея должна свободно без всякого давления проходить через шаблон диаметром 29,0 мм.

Таблица 133

Номинальное напряжение, В	Режим разряда батареи 15F20 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
22,5	68	24	13,5	Испытание на емкость

1.63. Основные параметры и размеры батарей типа 20F20 должны соответствовать указанным на черт. 63 и в табл. 134.

1. Основные параметры и размеры элементов и батарей

Черт. 63

Контактная поверхность может быть прямоугольной, но допустимы и другие формы, если только площадь поверхности не менее чем площадь круга диаметром 4,76 мм.

Таблица 134

Номинальное напряжение, В	Режим разряда батареи 20F20 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
30,0	100	24	18,0	Испытание на емкость

1.64. Основные параметры и размеры батареи 6F22 должны соответствовать указанным на черт. 35 и в табл. 135.

Таблица 135				Номинальное напряжение, В	Режим разряда батареи 6F22 при применении
Таблица 135	Минимальная средняя продолжительность разряда (стандартные условия), ч	Применение	Сопротивление, Ом	Суточный период, ч	Режим разряда батареи 6F22 при применении
Конечное напряжение, В	первоначальная	9,0	620	2	5,4
	24	Транзисторные радиоприемники	180	30 мин	4,8
	6	Карманные калькуляторы	180	1	5,4

Магнитофоны

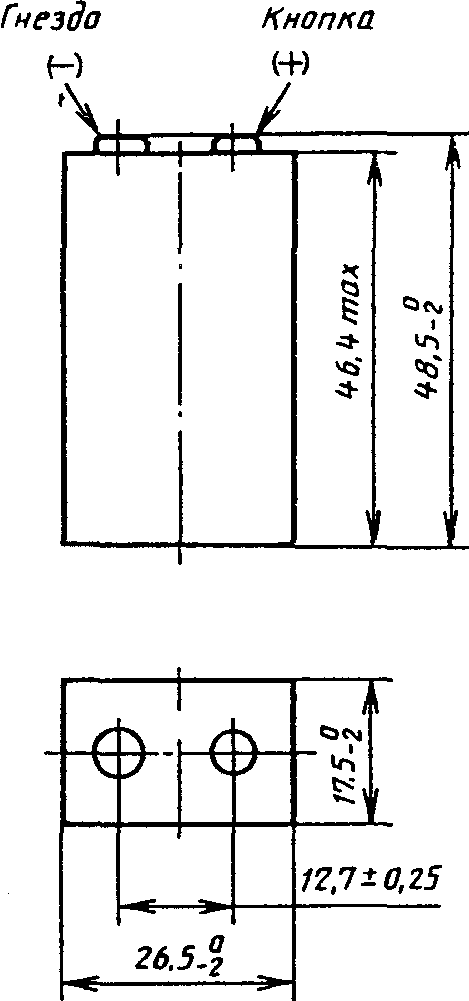

1.65. Основные параметры и размеры батареи типа 6F24 должны соответствовать указанным на черт. 64 и в табл. 136.

1. Основные параметры и размеры элементов и батарей

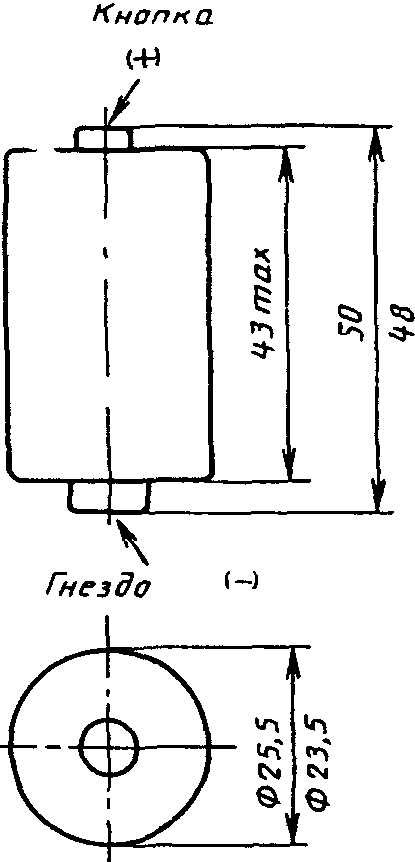

Черт. 64

Контакты — гнездо-стандартная кнопка.

Таблица 136

Номинальное напряжение, В	Режим разряда батареи 6F24 при применении			Минимальная продолжительность разряда, ч		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 6 мес хранения	Применение
9,0	900	4	5,4	30	24	Транзисторные радиоприемники

1.66. Основные параметры и размеры батареи типа 45F40 должны соответствовать указанным в табл. 137, 138.

Таблица 137

мм	Обозначение размера	max
min	Длина	71,0
67,0	Ширина	35,0
32,0	Общая высота	95,0

90,0

Контакты — стандартные нажимные кнопки расположены на расстоянии (38,1 +/- 0,4) мм;

кнопка — положительный контакт;
гнездо — отрицательный контакт.

Таблица 138

Номинальное напряжение, В	Режим разряда батареи 45F40 при применении			Применение
Номинальное напряжение, В	Сопротивление, кОм	Суточный период, ч	Конечное напряжение, В	Применение
67,5	68	24	40,5	Испытание на емкость

1.67. Основные параметры и размеры батареи типа 6F50-2 должны соответствовать указанным на черт. 65 и в табл. 139. 1. Основные параметры и размеры элементов и батарей

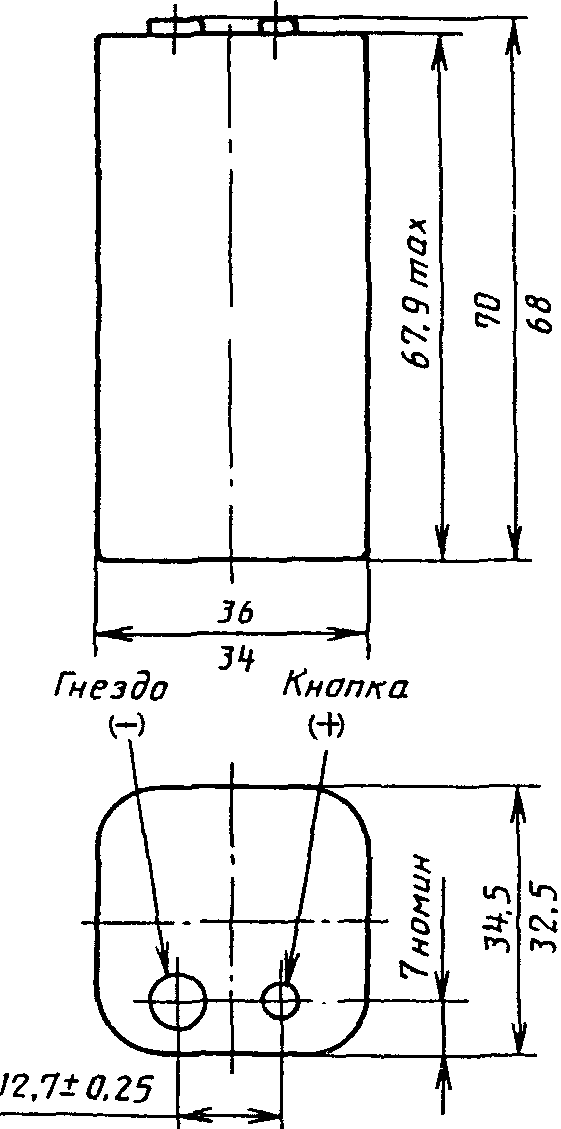

Черт. 65

Контакты — гнездо-миниатюрная кнопка.

Таблица 139

Номинальное напряжение, В	Режим разряда батареи 6F50-2 при применении			Минимальная продолжительность разряда, ч		Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, В	первоначальная	после 6 мес хранения	Применение
9,0	450	4	5,4	40	32	Транзисторные радиоприемники
9,0	900	4	5,4	110	88	Транзисторные радиоприемники

1.68. Основные параметры и размеры батареи типа 6F100 должны соответствовать указанным на черт. 66 и в табл. 140. 1. Основные параметры и размеры элементов и батарей

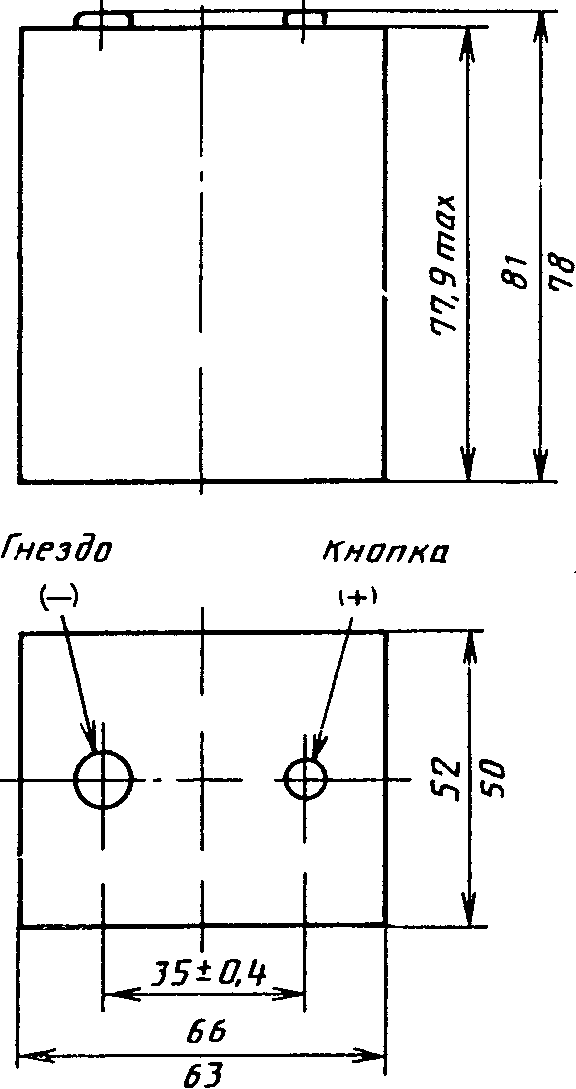

Черт. 66

Контакты — гнездо-стандартная кнопка.

Таблица 140

Номинальное напряжение, В	Режим разряда батареи 6F100 при применении			Минимальная средняя продолжительность разряда (стандартные условия), ч	Применение
Номинальное напряжение, В	Сопротивление, Ом	Суточный период, ч	Конечное напряжение, в	первоначальная	Применение
9,0	240	4	5,4	125	Транзисторные радиоприемники

1.69. Допускается по согласованию с потребителем в стандартах или технических условиях на элементы и батареи конкретных типов устанавливать дополнительные режимы разрядов к указанным в настоящем стандарте.

2. ПРИМЕНЕНИЕ ЭЛЕМЕНТОВ И БАТАРЕЙ

2.1. Применение элементов и батарей указывают по видам приборов и оборудования в соответствии с табл. 141 — 154.

Таблица 141

Наручные электронные часы

Обозначение элемента	Номинальное напряжение, В
MR41	1,35
MR48	1,35
MR42	1,35
MR43	1,35
MR44	1,35
SR41	1,55
SR48	1,55
SR42	1,55
SR43	1,55
SR44	1,55

Таблица 142

Электрические заградительные контролеры

Обозначение элемента и батареи	Номинальное напряжение, В
R40	1,5
5AR40	7,0
6AS4	8,4
6AS6	8,4

Таблица 143

Промышленное оборудование

Обозначение элемента	Номинальное напряжение, В
S4	1,5
R40	1,5

Таблица 144

Транзисторные радиоприемники

Обозначение элемента и батареи	Номинальное напряжение, В
R6C	1,5
R6P	1,5
R6S	1,5
LR6	1,5
R14C	1,5
R14P	1,5
R14S	1,5
LR14	1,5
R20C	1,5
R20P	1,5
R20S	1,5
LR20	1,5
3R12	4,5
3LR12	4,5
6F22	9,0
6LR61	9,0
6F24	9,0
6F50-2	9,0
6F100	9,0

Таблица 145

Слуховые аппараты

Обозначение элемента	Номинальное напряжение, В
MR42	1,35
NR42	1,4
NR44	1,4
R1	1,5
LR1	1,5
R6C	1,5
R6P	1,5
R6S	1,5
LR6	1,5
SR48	1,55

Таблица 146

Портативное освещение

Обозначение элемента и батареи	Номинальное напряжение, В
R03	1,5
LR03	1,5
R6C	1,5
R6P	1,5
R6S	1,5
LR6	1,5
R14C	1,5
R14P	1,5
R14S	1,5
LR14	1,5
R20C	1,5
R20P	1,5
R20S	1,5
LR20	1,5
2R10	3,0
3R12	4,5
3LR12	4,5
3R20X	4,5
4R25X	6,0
4R25-2	6,0

Таблица 147

Оборудование для фотовспышки

Обозначение элемента и батареи	Номинальное напряжение, В
LR14	1,5
4F16	6,0

Таблица 148

Магнитофоны

Обозначение элемента и батареи	Номинальное напряжение, В
R6P	1,5
LR6	1,5
R14P	1,5
LR14	1,5
R20P	1,5
LR20	1,5
6F22	9,0
6LR61	9,0

Таблица 149

Бритвы и зубные щетки

Обозначение элемента	Номинальное напряжение, В
R6C	1,5
R6P	1,5
R6S	1,5
LR6	1,5

Таблица 150

Игрушки

Обозначение элемента	Номинальное напряжение, В
R14P	1,5
LR14	1,5
R20P	1,5
LR20	1,5

Таблица 151

Кинокамеры

Обозначение элемента	Номинальное напряжение, В
R6P	1,5
LR6	1,5

Таблица 152

Часы с кварцевым шаговым двигателем

Обозначение элемента	Номинальное напряжение, В
R6C	1,5
R6P	1,5
R6S	1,5
LR6	1,5
R14C	1,5
R14P	1,5
R14S	1,5
LR14	1,5

Таблица 153

Карманные калькуляторы

Обозначение элемента и батареи	Номинальное напряжение, В
MR41	1,35
MR54	1,35
MR42	1,35
MR43	1,35
MR44	1,35
NR42	1,4
NR44	1,4
R6C	1,5
R6P	1,5
LR6	1,5
SR41	1,55
SR54	1,55
SR42	1,55
SR43	1,55
SR44	1,55
6F22	9,00
6LR61	9,00

Таблица 154

Автоматические камеры

Обозначение элемента	Номинальное напряжение, В
MR44	1,35
MR9	1,35
NR42	1,4
SR44	1,55

2.2 Электрохимическая система

2.2.1. Элементы и батареи электрохимических систем указаны в табл. 155.

Таблица 155

Буква обозначения электрохимической системы	Положительный электрод	Электролит	Отрицательный электрод	Номинальное напряжение элемента, В	Максимальное напряжение разомкнутой цепи на элемент, В
-	Двуокись марганца	Хлористый аммоний, хлористый цинк	Цинк	1,50	1,725
A	Кислород	То же	То же	1,40	1,55
B	Однофтористый углерод	Органический	Литий	3,00	3,70
C	Двуокись марганца	То же	То же	3,00	3,70
E	Тионилхлорид	Безводный неорганический	«»	3,60	3,90
G	Окись меди	Органический	«»	1,50	2,30
L	Двуокись марганца	Гидроокись щелочного металла	Цинк	1,50	1,65
M	Окись ртути	То же	То же	1,35	1,37
N	Окись ртути и двуокись марганца	«»	«»	1,40	1,60
P	Кислород	«»	«»	1,40	1,68
S	Окись серебра (Ag2O)	«»	«»	1,55	1,63
T	Окись серебра (AgO, Ag2O)	«»	«»	1,55	1,87
U	Окись хрома	Органический	Литий	3,00	3,80

2.3 Условное обозначение габаритных размеров элементов

2.3.1. Условное обозначение габаритных размеров элементов указано в Приложении 2.

2.4 Условное обозначение элементов и батарей

2.4.1. Условное обозначение элементов состоит из буквенного обозначения электрохимической системы, указанного в табл. 155, условного обозначения геометрической формы и габаритного размера элемента в соответствии с Приложением 2.

В условном обозначении элементов могут быть буквы, обозначающие различные электрические характеристики: C — большая емкость, P — большая мощность, S — стандартная емкость.

Примеры условного обозначения:

элемента R20 электрохимической системы двуокиси марганца — хлористый аммоний; хлористый цинк — цинк

Элемент R20;

элемента R20 электрохимической системы двуокись марганца — гидроокись щелочного металла — цинк, стандартной емкости

Элемент LR20S.

2.4.2. Условное обозначение батарей состоит из условного обозначения элемента и через тире цифры, означающей количество параллельных элементов.

Если батарея содержит несколько секций, каждую секцию обозначают отдельно, при этом должна быть косая черта. В условном обозначении батарей могут быть буквы X или Y, обозначающие расположение элементов или контактов.

Примеры условного обозначения:

батареи, состоящей из трех последовательно соединенных элементов R12 электрохимической системы двуокись марганца — хлористый аммоний, хлористый цинк — цинк

Батарея 3R12;

батареи, состоящей из трех параллельно соединенных элементов R12 электрохимической системы двуокись марганца — хлористый аммоний, хлористый цинк — цинк

Батарея R12-3;

батареи, состоящей из двух параллельных групп элементов, каждая группа состоит из трех последовательно соединенных элементов R20 электрохимической системы двуокись марганца — хлористый аммоний, хлористый цинк — цинк

Батарея 3R20-2;

батареи, состоящей из двух секций, в которой одна секция содержит 60 последовательно соединенных элементов F20 электрохимической системы двуокись марганца — хлористый аммоний, хлористый цинк — цинк, а другая секция содержит две параллельные группы, каждая из которых состоит из двух последовательно соединенных элементов R14 электрохимической системы двуокись марганца — хлористый аммоний, хлористый цинк — цинк

Батарея 60F20/2R14-2. 2.4.3. Дополнительные требования к содержанию условного обозначения элементов и батарей должно быть указано в стандартах и технических условиях на изделия конкретных типов.

Приложение 1

Справочное

ОБОЗНАЧЕНИЕ РАЗМЕРОВ ЭЛЕМЕНТОВ И БАТАРЕЙ НА ЧЕРТЕЖАХ

A — максимальная общая высота элемента или батареи;

B — минимальное расстояние между плоскостями положительного и отрицательного контактов;

C — минимальный внешний диаметр отрицательной плоской контактной поверхности;

D — максимальный внутренний диаметр отрицательной плоской контактной поверхности;

E — максимальное углубление отрицательной плоской контактной поверхности;

F — максимальный диаметр положительного контакта в пределах указанной высоты выступа;

G — минимальный выступ плоского положительного контакта;

K — минимальный выступ плоского отрицательного контакта;

L — максимальный диаметр отрицательного контакта в пределах указанной высоты выступа;

M — минимальный диаметр плоского отрицательного контакта;

Ø N — минимальный диаметр плоского положительного контакта;

максимальный и минимальный диаметр батареи.

Допускаются углубления на отрицательной плоской контактной поверхности, обозначенные размерами C и D, для батарей с конфигурацией, приведенной на черт. 67, при условии, что батареи, соединенные последовательно, находятся между собой в электрическом контакте, и что расстояние между крайними контактами кратно расстоянию между контактами одной батареи. 2. Применение элементов и батарей

Черт. 67

Должны быть соблюдены следующие условия: C > F; N > D; G > E.

Пример определения некоторых форм батарей приведен на черт. 67.

Для батарей, соответствующих черт. 67, углубление на плоском отрицательном контакте не является обязательным. При этой форме отрицательной плоской контактной поверхности в нижней части батареи размеры A и B должны измеряться от этой поверхности и, следовательно, размер E равен нулю.

Разность высоты батареи и расстояния между контактами не должна превышать 0,1 мм.

Для батарей, соответствующих черт. 68 — 70, ни одна часть батареи не должна выступать за поверхность положительного контакта. Использование профильного шаблона допускается для форм батарей, приведенных на черт. 70. 2. Применение элементов и батарей

Черт. 68 2. Применение элементов и батарей

Черт. 69 2. Применение элементов и батарей

Черт. 70

Приложение 2

Справочное

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ГАБАРИТНЫХ РАЗМЕРОВ
ЦИЛИНДРИЧЕСКИХ ЭЛЕМЕНТОВ

Таблица 156

Обозначение цилиндрических элементов	Размеры, мм
	номинальные <*>		максимальные
	Диаметр	Высота	Диаметр	Высота
R06	10,0	22,0	-	-
R03	-	-	10,5	44,5
R01	-	-	12,0	14,7
R0	11,0	19,0	-	-
R1	-	-	12,0	30,2
R3	13,5	25,0	-	-
R4	13,5	38,0	-	-
R6	-	-	14,5	50,5
R9	-	-	16,0	6,2
R10	-	-	21,8	37,3
R12	-	-	21,5	60,0
R14	-	-	26,2	50,0
R15	24,0	70,0	-	-
R17	25,5	17,0	-	-
R18	25,5	83,0	-	-
R19	32,0	17,0	-	-
R20	-	-	34,2	61,5
R22	32,0	75,0	-	-
R25	32,0	91,0	-	-
R26	32,0	105,0	-	-
R27	32,0	150,0	-	-
R40	-	-	67,0	172,0
R41	-	-	7,9	3,6
R42	-	-	11,6	3,6
R43	-	-	11,6	4,2
R44	-	-	11,6	5,4
R45	9,5	3,6	-	-
R48	-	-	7,9	5,4
R50	-	-	16,4	16,8
R51	16,5	50,0	-	-
R52	-	-	16,4	11,4
R53	-	-	23,2	6,1
R54	-	-	11,6	3,05
R55	-	-	11,6	2,1
R56	-	-	11,6	2,6
R57	-	-	9,5	2,7
R58	-	-	7,9	2,1
R59	-	-	7,9	2,6
R60	-	-	6,8	2,15
R61	7,8	39,0	-	-
R62	-	-	5,8	1,65
R63	-	-	5,8	2,15
R64	-	-	5,8	2,70
R65	-	-	6,8	1,65
R66	-	-	6,8	2,60
R67	-	-	7,9	1,65
R68	-	-	9,5	1,65
R69	-	-	9,5	2,10

<*> Номинальные размеры указаны для элементов, применяющихся только в составе батарей.

ВРЕМЕННОЕ УСЛОВНОЕ ОБОЗНАЧЕНИЕ ГАБАРИТНЫХ РАЗМЕРОВ
ЦИЛИНДРИЧЕСКИХ ЭЛЕМЕНТОВ

Таблица 157

Временное обозначение цилиндрических элементов	Максимальные размеры, мм
Временное обозначение цилиндрических элементов	Диаметр	Высота
R0772	7,9	7,2
R1220	12,5	2,0
R1620	16,0	2,0
R2016	20,0	1,6
R2020	20,0	2,0
R2025	20,0	2,5
R2032	20,0	3,2
R2320	23,0	2,0
R2420	24,5	2,0
R2425	24,5	2,5
R2430	24,5	3,0

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ГАБАРИТНЫХ РАЗМЕРОВ ПЛОСКИХ ЭЛЕМЕНТОВ

Таблица 158

Обозначение плоских элементов	Размеры, мм
Обозначение плоских элементов	Диаметр	Длина	Ширина	Толщина
F15	-	14,5	14,5	3,0
F16	-	14,5	14,5	4,5
F20	-	24,0	13,5	2,8
F22	-	24,0	13,5	6,0
F24	23,0	-	-	6,0
F25	-	23,0	23,0	6,0
F30	-	32,0	21,0	3,3
F40	-	32,0	21,0	5,3
F50	-	32,0	32,0	3,6
F70	-	43,0	43,0	5,6
F80	-	43,0	43,0	6,4
F90	-	43,0	43,0	7,9
F92	-	54,0	37,0	5,5
F95	-	54,0	38,0	7,9
F100	-	60,0	45,0	10,4

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ГАБАРИТНЫХ РАЗМЕРОВ

ПРЯМОУГОЛЬНЫХ ЭЛЕМЕНТОВ

Таблица 159

Обозначение прямоугольных элементов	Размеры, мм
	номинальные <*>			максимальные
	Длина	Ширина	Высота	Длина	Ширина	Высота
S4	-	-	-	57,0	57,0	125,0
S6	57,0	57,0	150,0	-	-	-
S8	-	-	-	85,0	85,0	200,0
S10	95,0	95,0	180,0	-	-	-

<*> Номинальные размеры указаны для элементов, применяющихся только в составе батарей.
