ГОСТ 28119-89 (СТ СЭВ 6298-88). Агрегатные станки. Втулки переходные регулируемые и гайки стопорные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 28119-89Действующий акт

(утв. Постановлением Госстандарта СССР от 25.04.1989 № 1081)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 25 апреля 1989 г. № 1081

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АГРЕГАТНЫЕ СТАНКИ. ВТУЛКИ ПЕРЕХОДНЫЕ РЕГУЛИРУЕМЫЕ И ГАЙКИ СТОПОРНЫЕ

КОНСТРУКЦИЯ

Building-block machines. Adapters and adjustable bushes and locking nuts. Design

ГОСТ 28119-89

(СТ СЭВ 6298-88)

Группа Г27

ОКП 39 2830

Дата введения

1 января 1990 года

Информационные данные

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Исполнители: В.Д. Поляков, В.В. Андреев, А.З. Старосельский, Г.Н. Назина.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 25.04.89 № 1081.

3. Срок проверки 1995 г., периодичность проверки — 10 лет.

4. Стандарт полностью соответствует СТ СЭВ 6298-88.

5. Стандарт соответствует ИСО 2905-85 в части типов и основных размеров втулок с сегментной шпонкой и стопорных гаек в диапазоне диаметров от 8 до 48 мм.

6. Введен впервые.

7. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2789-73 ГОСТ 2848-75 ГОСТ 9562-81 ГОСТ 13876-87 ГОСТ 23360-78 ГОСТ 24071-80 ГОСТ 24737-81 ГОСТ 25557-82	3, 4 10 9 Вводная часть 3, 4 3, 4 9 10

Настоящий стандарт распространяется на переходные регулируемые втулки с цилиндрическим хвостовиком и стопорные гайки для закрепления инструмента с коническим хвостовиком, применяемые во вновь проектируемых силовых узлах агрегатных станков с концами шпинделей по ГОСТ 13876.

1. Втулки должны изготовляться типов:

1 — короткие;

2 — удлиненные;

3 — длинные.

2. Хвостовики втулок могут выполняться двух исполнений с сегментной или призматической шпонкой.

3. Основные размеры регулируемых втулок типов 1 и 2 должны соответствовать указанным на черт. 1 и в табл. 1.

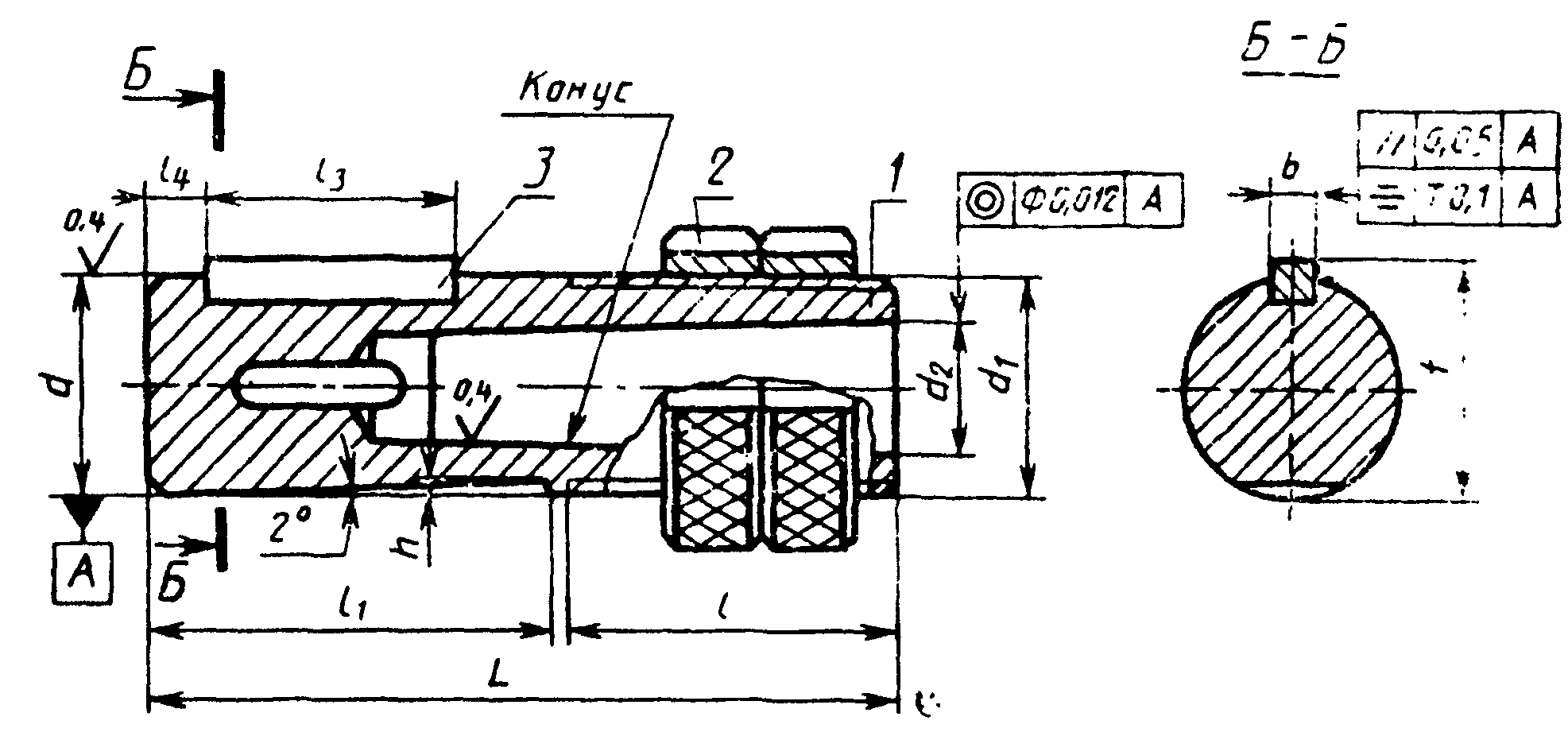

Тип 1
Исполнение 1 для d от 10 до 12

рис. 1

Тип 2
Исполнение 1 для d от 10 до 12

рис. 2

1 — корпус; 2 — гайка; 3 — шпонка по ГОСТ 23360;
4 — шпонка по ГОСТ 24071
Черт. 1

Таблица 1

Размеры в мм

d <*> g5	Тип	Обозначение конусов	L	d <**> 1	d 2	d 3	l	l 1	l 2	l 3	l 4	l 5	b P9/h9	t		h, не более	Шпонка исполнения 1 по ГОСТ 23360 (исполнения 2 по ГОСТ 24071)	Диапазон регулирования
														Номин.	Пред откл.
10	1	Метрический 6	62	Tr10 х 1,5	6,000	-	28	32	-	16	3	10	3	10,9	-0,15	1,0	3 х 3 х 16 (3 х 5)	16
	2		72			8			10
			82						20
			92						30
	1		62	Tr12 х 1,5		-			-					12,9	-0,20
	2		72			10			10
			82						20
			92						30
			102						40
12	1		62	Tr12 х 2		-			-
	2		72			9			10
			82						20
			92						30
			102						40
16	1	Морзе 0	85	Tr16 х 1,5	9,045	-	40	43	-	25	4	11	5	17,1	-0,25	1,3	5 х 5 х 25 (5 х 6,3)	28
	2		110			14			25
			135						50
			160
			185
	1	Морзе 1	85		12,065	-			-
	2		110			14			25
			135						50
			160						75
			185						100
	1	Морзе 0	85	Tr16 х 2	9,045	-			-
	2		110			13			25
			135						50
			160						75
			185						100
	1	Морзе 1	85		12,065	-	40		-								5 х 5 х 25 (5 х 6,5)
			110				65
			135				90
20			88	Tr20 х 2			40	46			5	13		21,1			5 х 5 х 25 (5 х 7,5)
	2		113			17			25
			138						50
			163						75
			188						100
25	1	Морзе 1	95	Tr25 х 2	12,065	-	42	51	-	32	5	15	6	26,5	-0,25	1,5	6 х 6 х 32 (6 х 9)	30
	2		120			22			25
			145						50
			170						75
			195						100
	1	Морзе 2	95		17,780	-			-
	2		120			22			25
			145						50
			170						75
			195						100
28	1	Морзе 1	95	Tr28 х 2	12,065	-			-		7			29,5
	2		120			25			25
			145						50
			170						75
			195						100
	1	Морзе 2	95		17,780	-			-
	2		120			25			25
			145						50
			170						75
			195						100
36	1	Морзе 2	118	Tr36 х 2	17,780	-	50	65	-	40	8	20	8	37,5	-0,35	1,7	8 х 7 х 10 (8 х 11)	36
	2		148			33			30
			178						60
			208						90
			238						120
	1	Морзе 3	118		23,825	-			-
	2		148			33			30
			178						60
			208						90
			238						120
	1	Морзе 2	118	Tr36 х 3	17,780	-			-
	2		148			32			30
			178						60
			208						90
			238						120
	1	Морзе 3	118		23,825	-			-
	2		148			32			30
			178						60
			208						90
			238						120
48	1	Морзе 3	144	Tr48 х 2		-	65	76	-	50	10	24	10	49,9	-0,35	2,2	10 х 8 х 50 (10 х 13)	47
	2		184			45			40
			224						80
			264						120
			304						160
	1	Морзе 4	144		31,267	-			-
	2		184			45			40
			224						80
			264						120
			304						160
	1	Морзе 3	144	Tr48 х 3	23,825	-			-
	2		184			44			40
			224						80
			264						120
			304						160
	1	Морзе 4	144		31,267	-			-
	2		184			44			40
			224						80
			264						120
			304						160
60	1	Морзе 4	230	Tr60 х 3	31,267	-	124	100	-	90	10	-	16; 18	63,0	-0,35	3,2	16 х 10 х 90; 18 х 11 х 90	58
	2		280			56			50
			330						100

<*> Допускается поле допуска — h6.

<**> Поле допуска по наружному диаметру резьбы.

Примечание. Допускается для поверхностей конусов метрический 6, Морзе 0, 1 и 2 параметр шероховатости Ra = 0,8 мкм по ГОСТ 2789.

Пример условного обозначения втулки типа 1, размерами d = 10 мм; L = 62 мм; d_{1} = Tr10 x 1,5 и внутренним конусом метрическим 6:

Втулка 1-10-62-Tr10 х 1,5-6 ГОСТ 28119-89

4. Основные размеры регулируемых втулок типа 3 должны соответствовать указанным на черт. 2 и в табл. 2.

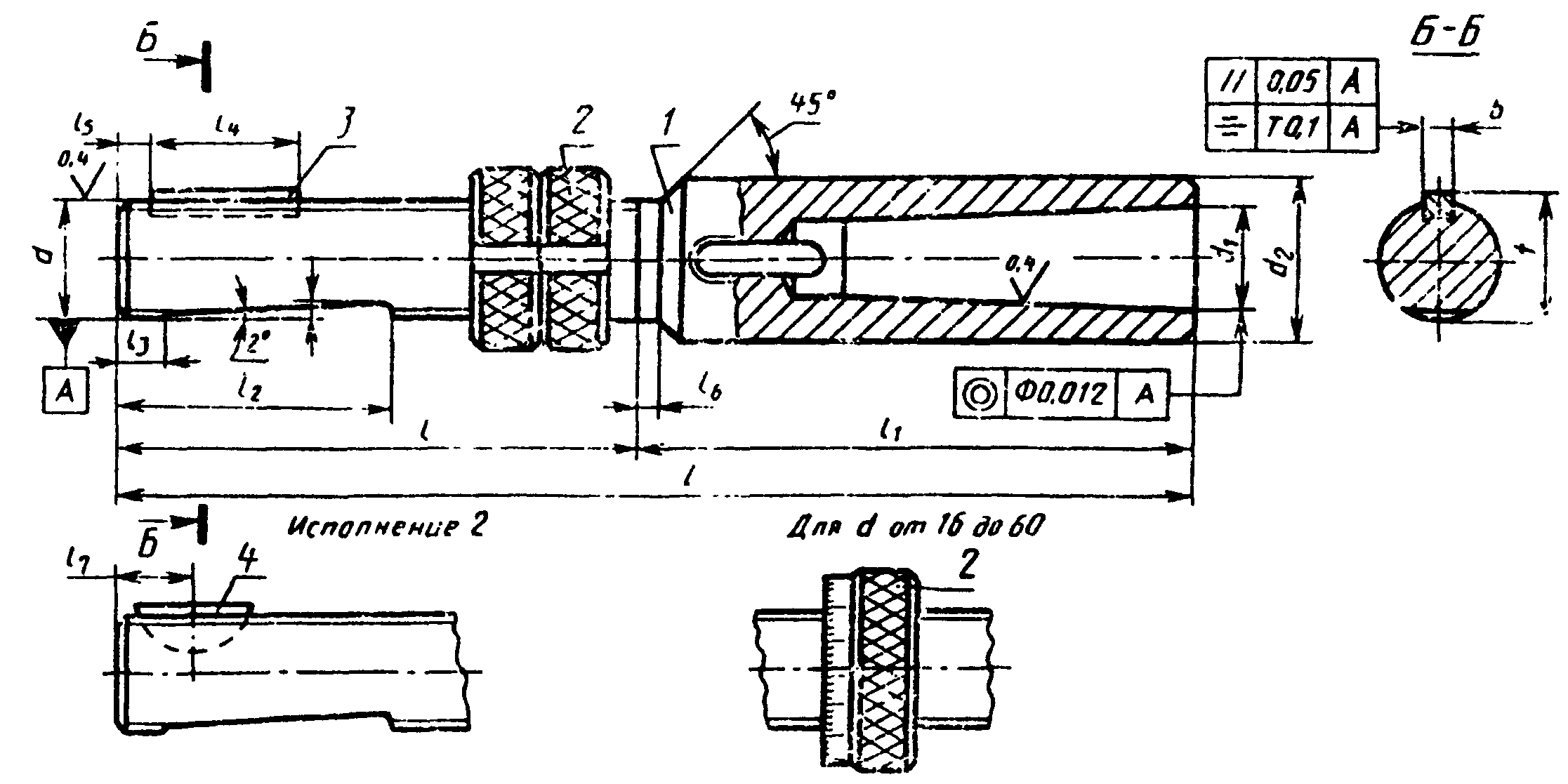

Тип 3
Исполнение 1 для d от 8 до 12

рис. 3

1 — корпус; 2 — гайка; 3 — шпонка по ГОСТ 23360; 4 — шпонка
по ГОСТ 24071
Черт. 2

Таблица 2

Размеры в мм

d <*> g5	Обозначение конусов	L	d 1	d 2	l	l 1	l 2	l 3	l 4	l 5	l 6	l 7	h P9/h9	t		h, не более	Шпонка исполнения 1 по ГОСТ 23360 (исполнения 2 но ГОСТ 24071)	Диапазон регулирования
														Номин.	Пред. откл.
Tr8 х 1	Метрический 6	96	6,000	12	50	46	26	4	12	3	2	10	2	8,8	-0,10	1,5	2 х 2 х 12 (2 х 3,7)	12
Tr8 х 1,5
Tr10 х 1,5	Морзе 0	135	9,045	18	62	73	32		16		3		3	10,9	-0,15	2,0	3 х 3 х 16 (3 х 5)	16
Tr12 х 1,5														12,9	-0,20
Tr12 х 2
Tr16 х 1,5	Морзе 2	182	17,780	28	88	91	43	8	25	4		11	5	17,1	-0,25	2,3	5 х 5 х 25 (5 х 6,5)	28
Tr16 х 2
Tr20 х 2							46			5		13		21,1		2,5	5 х 5 х 25 (5 х 7,5)
Tr25 х 2	Морзе 3	212	23,825	36	95	117	51		32			15	6	26,5		2,7	6 х 6 х 32 (6 х 9)	30
Tr28 х 2										7				29,5
Tr36 х 2	Морзе 4	264	31,267	48	118	146	65	15	40	8		20	8	37,5	-0,35	2,9	8 х 7 х 40 (8 х 11)	36
Tr36 х 3
Tr48 х 2	Морзе 5	330	44,399	65	144	186	76	18	50	10	4	24	10	49,9		4,0	10 х 8 x 50 (10 х 13)	47
Tr48 х 3
Tr60 х 3		230		70	200	30	100	16	90		6	-	16; 18	63,0		5,0	16 х 10 х 90; 18 х 11 х 90	58
		280				80
		330				130

<*> Допускается поле допуска h6.

Примечание. Допускается для поверхностей конусов метрический 6, Морзе 0 и 2 параметр шероховатости Ra = 0,8 мкм по ГОСТ 2789.

Пример условного обозначения втулки типа 3, размерами d = Tr8 х 1; L = 96 мм и внутренним конусом метрическим 6.

Втулка 3-Tr8 х 1-96-6 ГОСТ 28119-89

5. Основные размеры стопорных гаек должны соответствовать указанным на черт. 3 и в табл. 3.

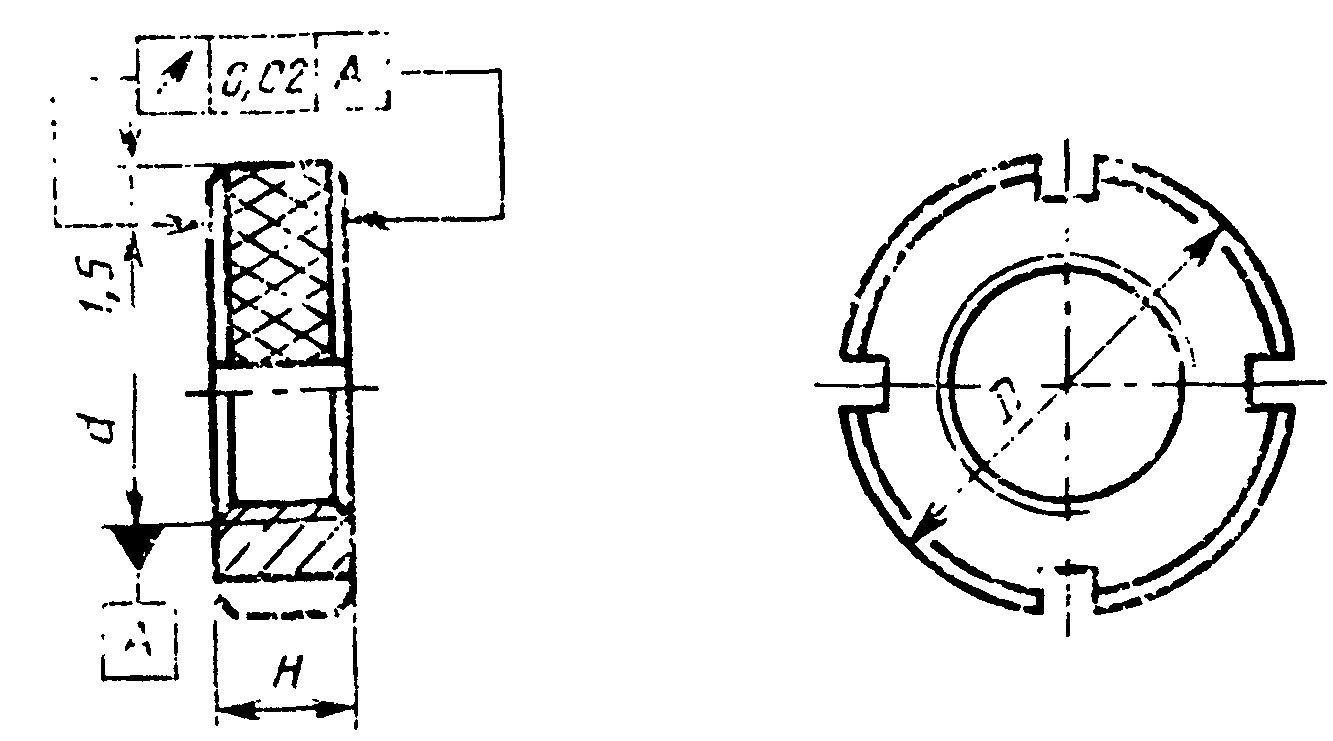

Исполнение 1 для d от 8 до 12

рис. 4

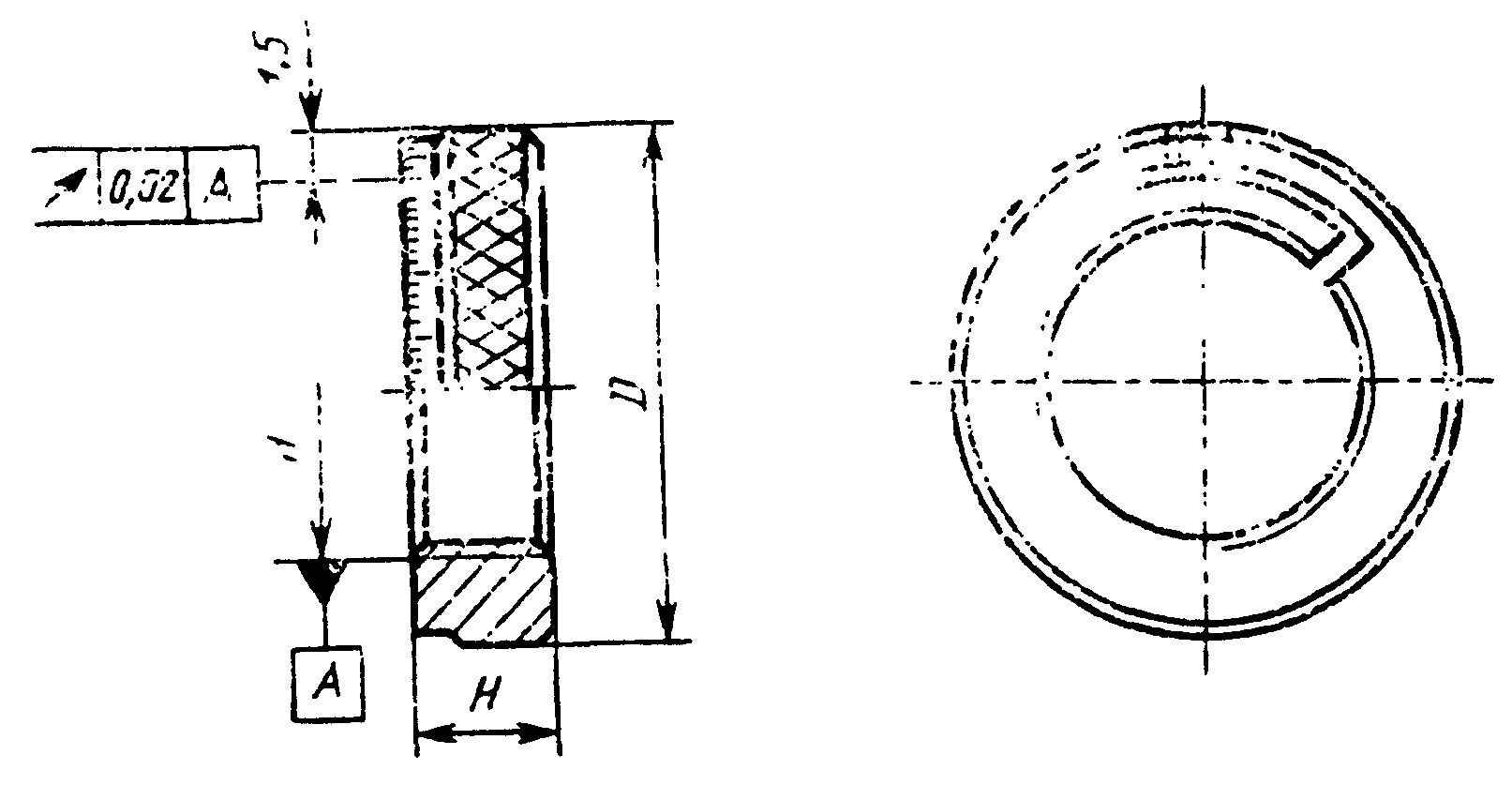

Исполнение 2 для d от 16 до 60

рис. 5

Черт. 3

Таблица 3

мм

d	D	Н
Tr8 х 1; Tr8 х 1,5	14,8	5
Tr10 х 1,5	17,8	6
Tr12 х 1,5; Tr12 х 2	19,7
Tr16 х 1,5; Tr16 х 2	24,6	12
	Tr20 х 2	31,6
Tr25 х 2	36,6
Tr28 х 2	39,6
Tr36 х 2; Tr36 х 3	49,6	14
Tr48 х 2; Tr48 х 3	66,6	18
Tr60 х 3	90,0	25

Пример условного обозначения гайки размером d = Tr8 х 1

Гайка Tr8 х 1 ГОСТ 28119-89

6. Установочный винт для гаек исполнения 2 в рабочем положении не должен выступать над наружным диаметром D.

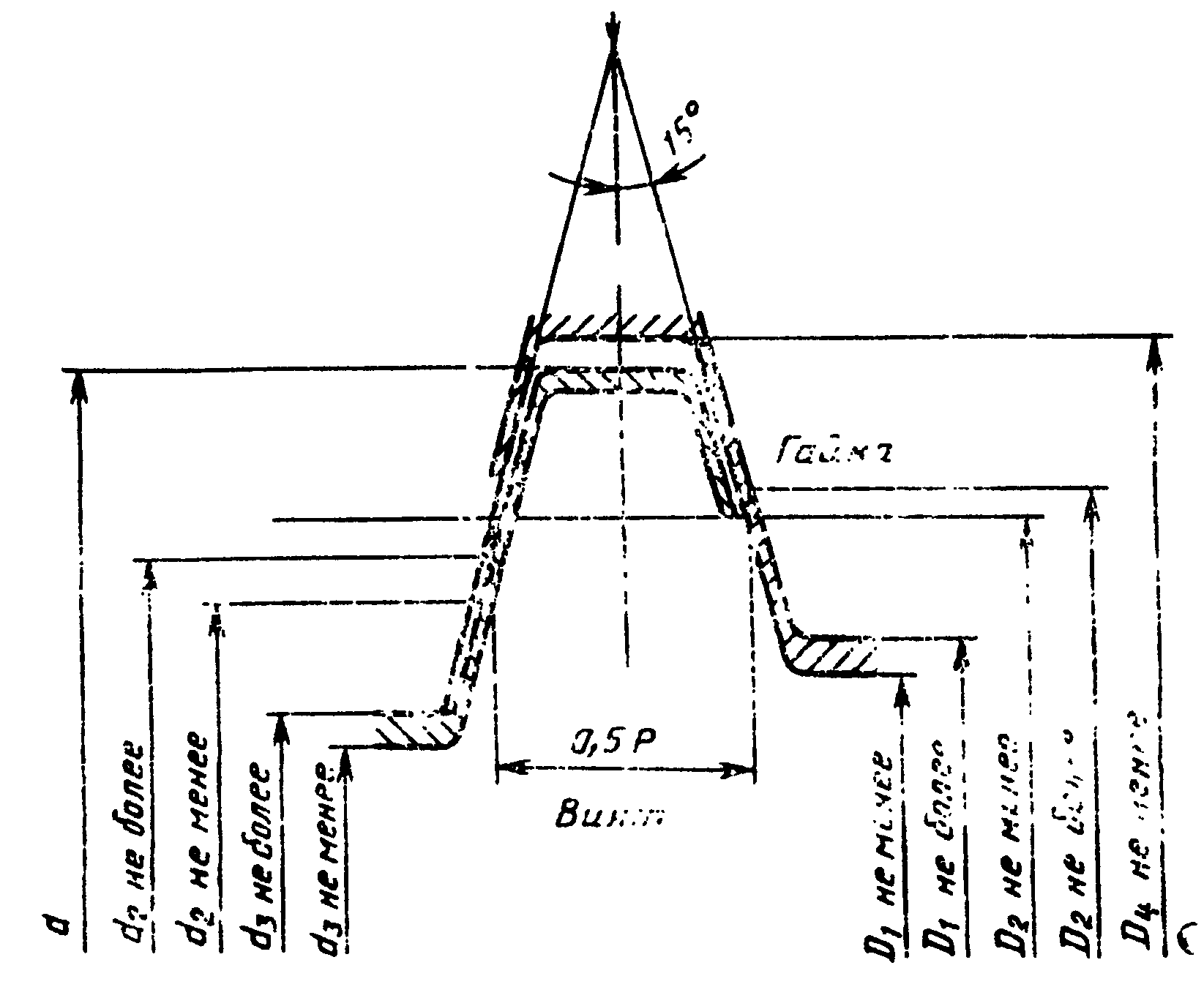

7. Основные размеры трапецеидальной резьбы должны соответствовать указанным на черт. 4 и в табл. 4.

рис. 6

Черт. 4

Таблица 4

мм

d 1	d <*> g5	d 2		d 3		D 1		D 2		D , 4 не менее
d 1	d <*> g5	не менее	не более	не менее	не более	не менее	не более	не менее	не более	D , 4 не менее
Tr8 х 1	8	7,300	7,440	6,656	6,800	7,000	7,150	7,500	7,690	8,200
Tr12 х 1,5	12	11,003	11,183	9,908	10,200	10,500	10,690	11,250	11,486	12,300
Tr16 х 1,5	16	15,003	15,183	13,908	14,200	14,500	14,690	15,250	15,486	16,300
Tr25 х 2	25	23,717	23,929	22,164	22,500	23,000	23,236	24,000	24,280	25,500
Tr36 х 2	36	34,717	34,929	33,164	33,500	34,000	34,236	35,000	35,280	36,500
Tr48 х 2	48	46,705	46,929	45,149	45,500	46,000	46,236	47,000	47,300	48,500

<*> Допускается поле допуска h6.

8. Твердость втулки и гайки должна быть не менее 54 HRC_{\text{э}} .

9. Резьба трапецеидальная — по ГОСТ 24737.

Поле допуска резьбы: наружной — 7е, внутренней — 7Н по ГОСТ 9562, остальные размеры резьбы — по табл. 4.

10. Конусы — по ГОСТ 25557.

Допуски на конусы Морзе АТ6 — по ГОСТ 2848.

11. Неуказанные предельные отклонения размеров: H14; h14; \frac{t_{2}}{2} .

12. Маркировать: обозначение и товарный знак предприятия-изготовителя.
