ГОСТ 28042-2013. Межгосударственный стандарт. Плиты покрытий железобетонные для зданий и сооружений. Технические условия

(введен в действие Приказом Росстандарта от 30.12.2013 № 2391-ст)

(ред. от 28.12.2024)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 28042-89"]:::rst
  click n0 "https://bukva.ai/docs/gost-28042-89" "ГОСТ 28042-89. Плиты покрытий железобетонные для зданий предприятий. Технические условия (утв. Постановлением Госстроя СССР от 27.02.1989 N 34)"
  n1["ГОСТ 28042-2013"]:::doc
  click n1 "https://bukva.ai/docs/gost-28042-2013" "ГОСТ 28042-2013. Межгосударственный стандарт. Плиты покрытий железобетонные для зданий и сооружений. Технические условия (введен в действие Приказом Росстандарта от 30.12.2013 N 23"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

МКС 91.080.40

1 января 2015 года

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ОАО «ЦНИИПромзданий»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство» Российской Федерации

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. № 44-П)

4 Приказом Федерального агентства по техническому регулированию и метрологии № 2391-ст от 30 декабря 2013 г. введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.

5 ВЗАМЕН ГОСТ 28042-89

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1 Область применения

1.1 Настоящий стандарт устанавливает технические требования, методы контроля и правила приемки, транспортирования и хранения железобетонных ребристых и плоских плит из тяжелого или конструкционного легкого бетона.

1.2 Плиты применяют в покрытиях производственных и вспомогательных зданий промышленных предприятий и сооружений различного назначения.

(п. 1.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

2 Нормативные ссылки

(раздел 2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 535 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия

ГОСТ 7473 Смеси бетонные. Технические условия

ГОСТ 8829 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости

ГОСТ 10060 Бетоны. Методы определения морозостойкости

ГОСТ 10180 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 10181 Смеси бетонные. Методы испытаний

ГОСТ 10922 Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия <1>

<1> В Российской Федерации действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия».

ГОСТ 12730.0 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости

ГОСТ 12730.1 Бетоны. Методы определения плотности

ГОСТ 12730.5 Бетоны. Методы определения водонепроницаемости

ГОСТ 13015 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 14098 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры

ГОСТ 16504 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения

ГОСТ 17623 Бетоны. Радиоизотопный метод определения средней плотности

ГОСТ 17624 Бетоны. Ультразвуковой метод определения прочности

ГОСТ 17625 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры

ГОСТ 18105 Бетоны. Правила контроля и оценки прочности

ГОСТ 22362 Конструкции железобетонные. Методы измерения силы натяжения арматуры

ГОСТ 22690 Бетоны. Определение прочности механическими методами неразрушающего контроля

ГОСТ 22904 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры

ГОСТ 23009 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

ГОСТ 23279 Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия

ГОСТ 23858 Соединения сварные стыковые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приемки

ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля

ГОСТ 25820 Бетоны легкие. Технические условия

ГОСТ 26134 Бетоны. Ультразвуковой метод определения морозостойкости

ГОСТ 26633 Бетоны тяжелые и мелкозернистые. Технические условия

ГОСТ 31384 Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования

ГОСТ 32499-2013 Плиты перекрытий железобетонные многопустотные для зданий пролетом до 9 м стендового формования. Технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

4.1 Общие требования

4.2 Основные параметры и условные обозначения

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

4.2.3 Предварительно напряженные плиты подразделяют на следующие типы:

4.2.4 Плиты с ненапрягаемой арматурой изготовляют без проемов в полке и подразделяют на следующие типы:

Общий вид плиты	Разрезы

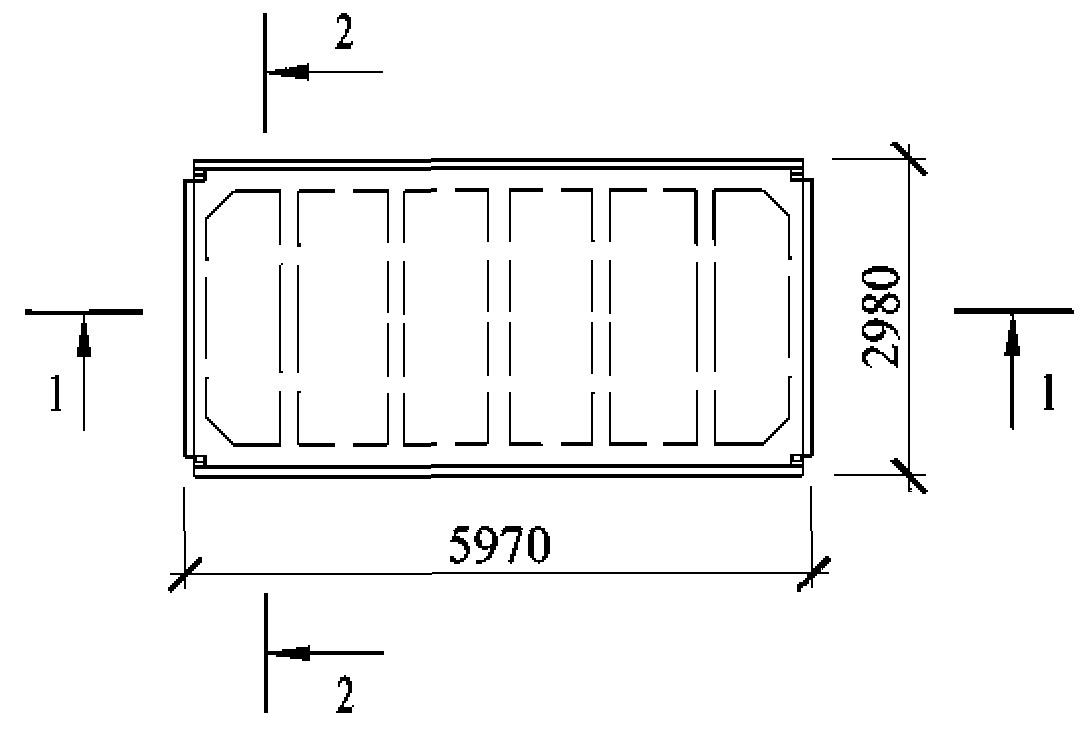

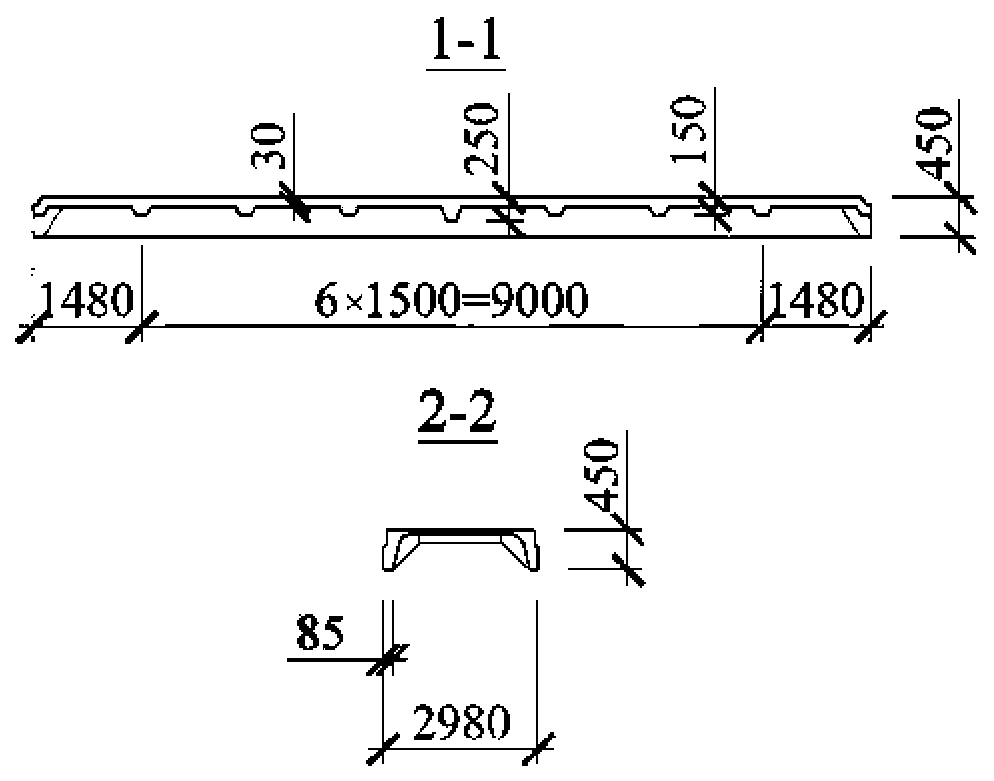

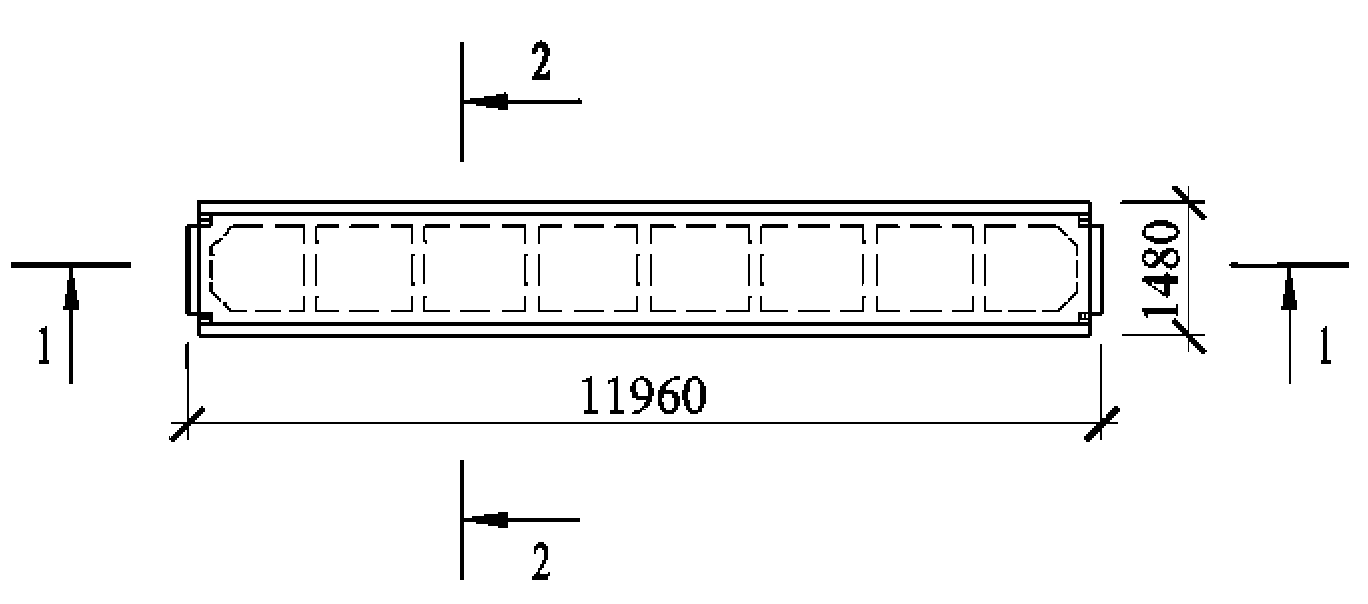

1 Плита типоразмера 3ПГ12

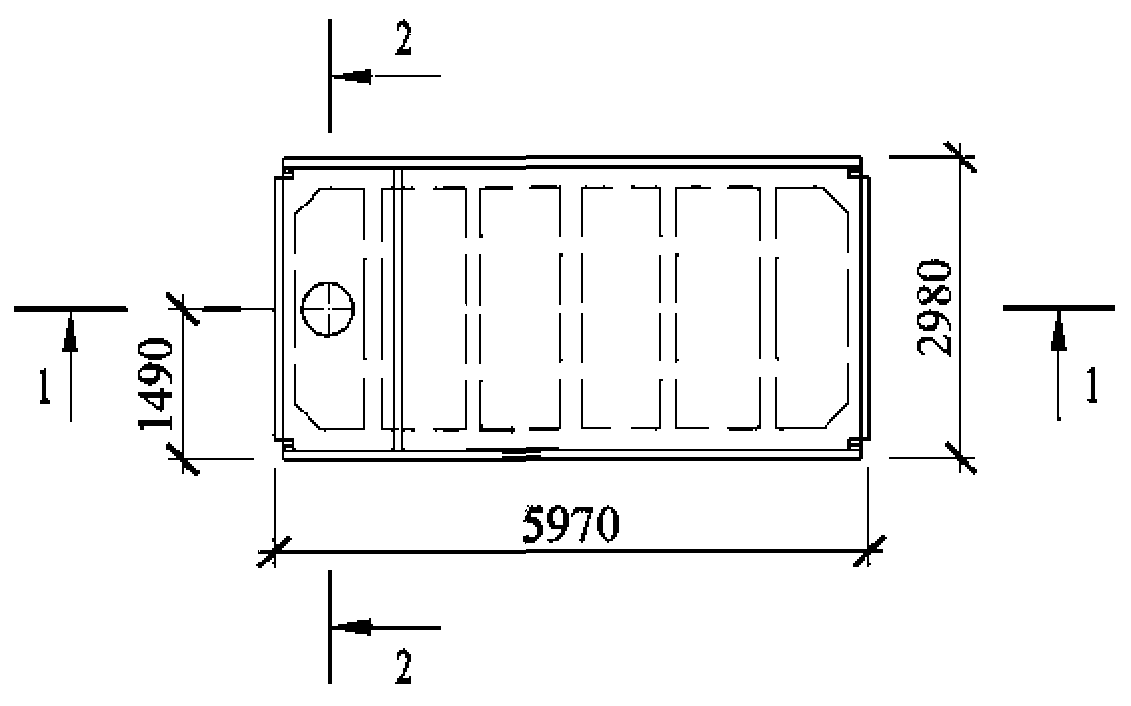

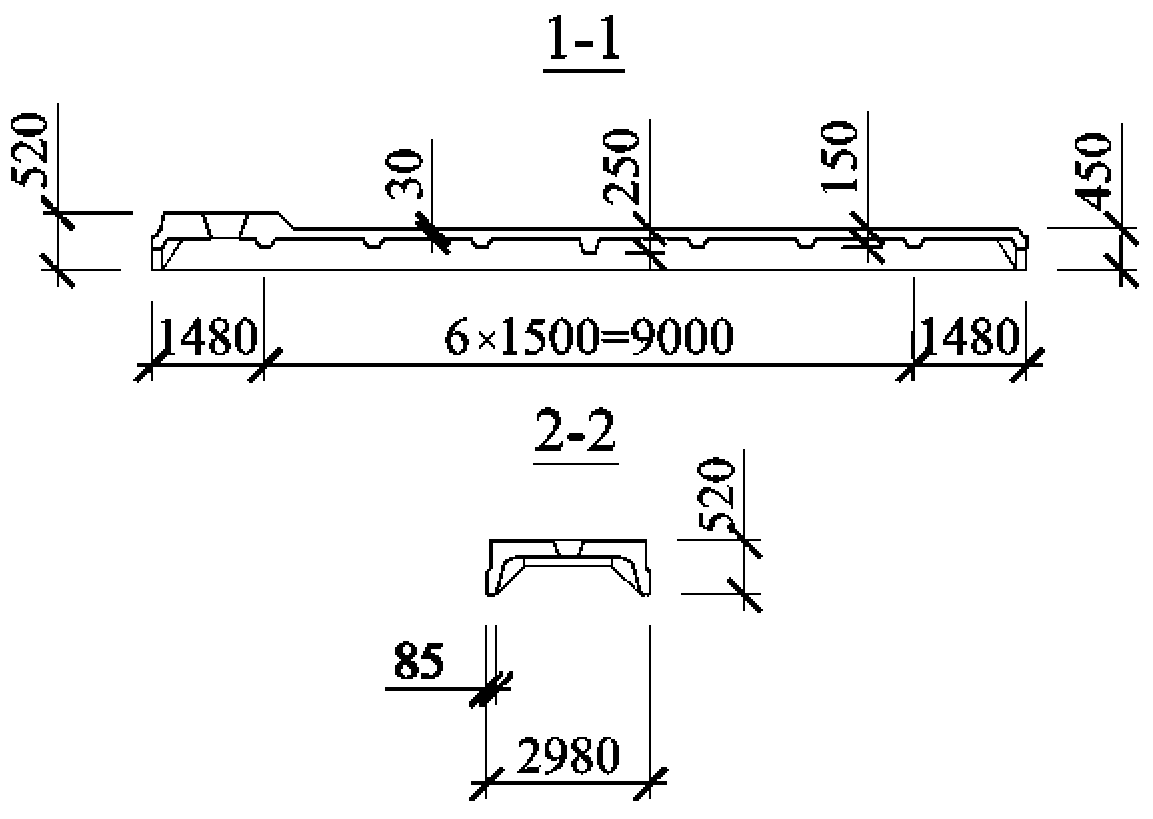

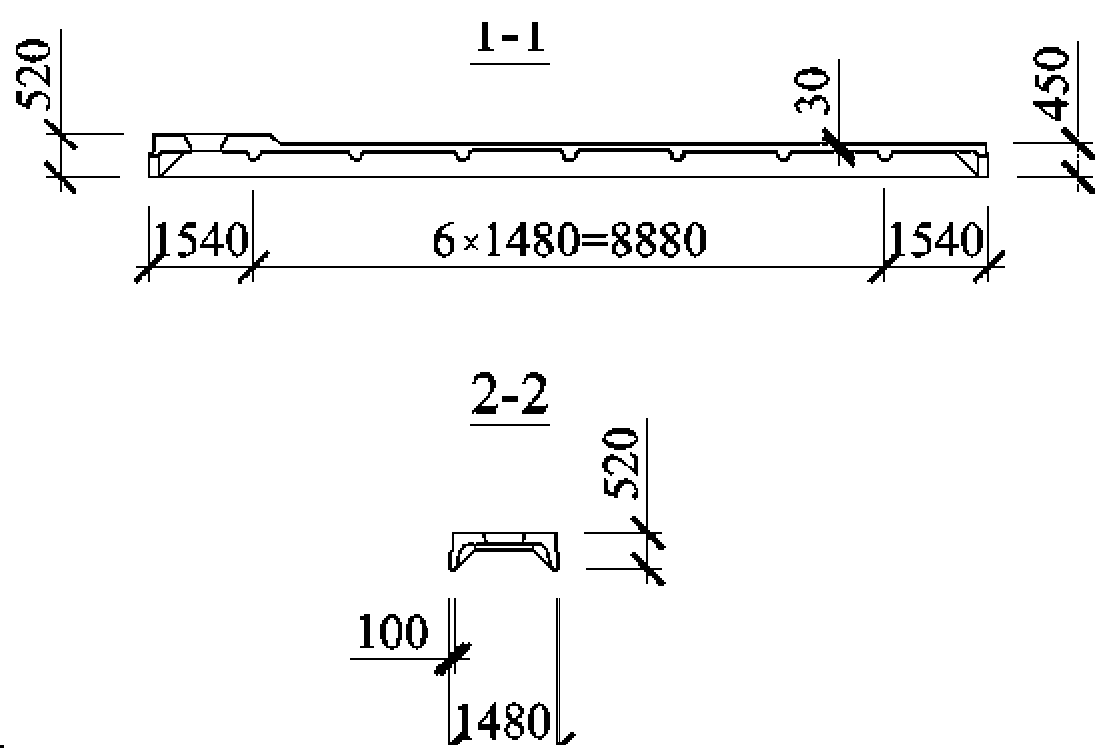

2 Плита типоразмера 3ПВ12 с проемом диаметром 400, 700 или 1000 мм

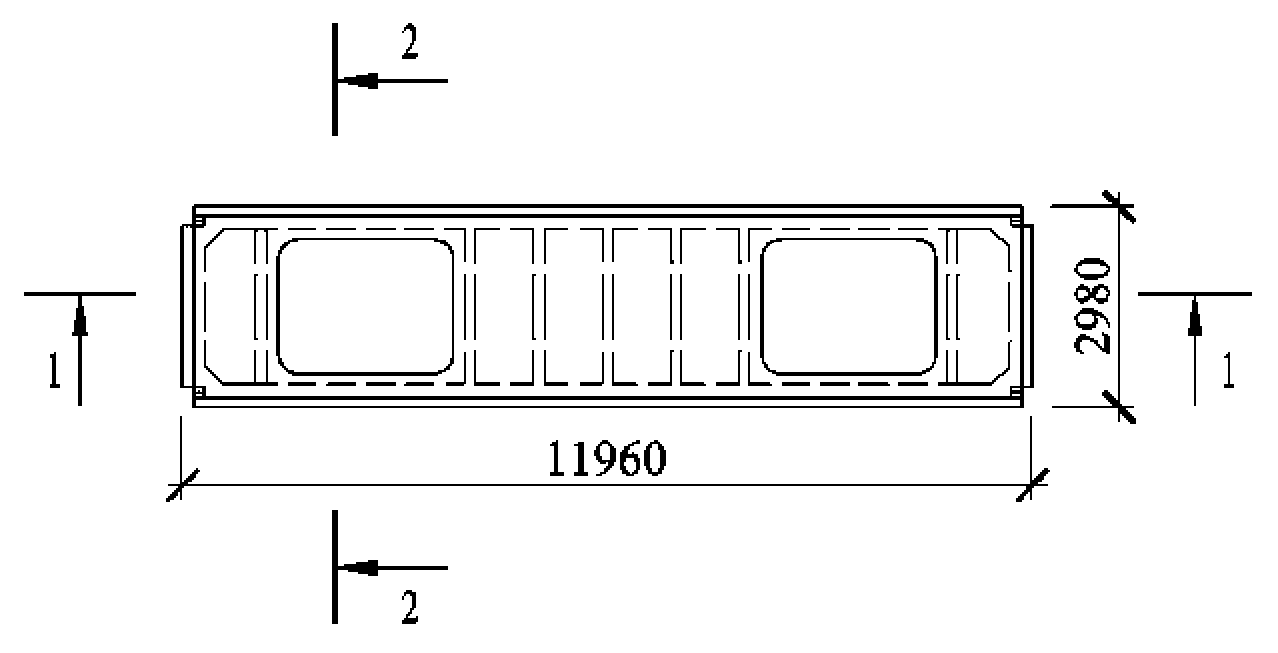

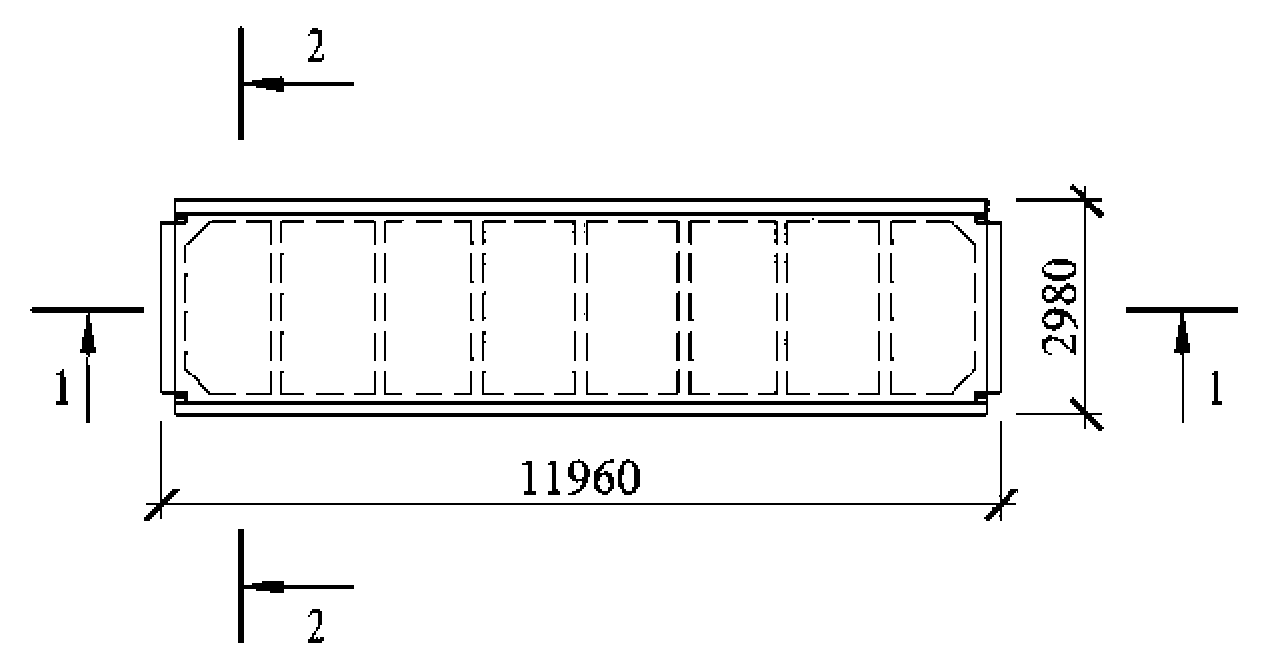

3 Плита типоразмера 3ПЛ12

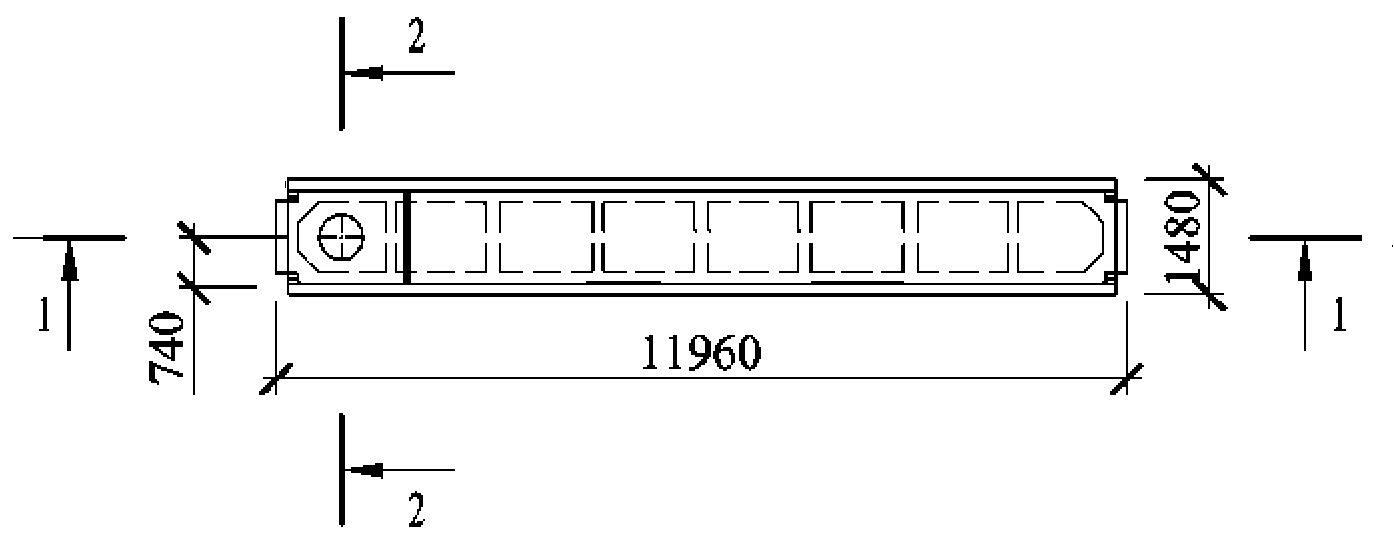

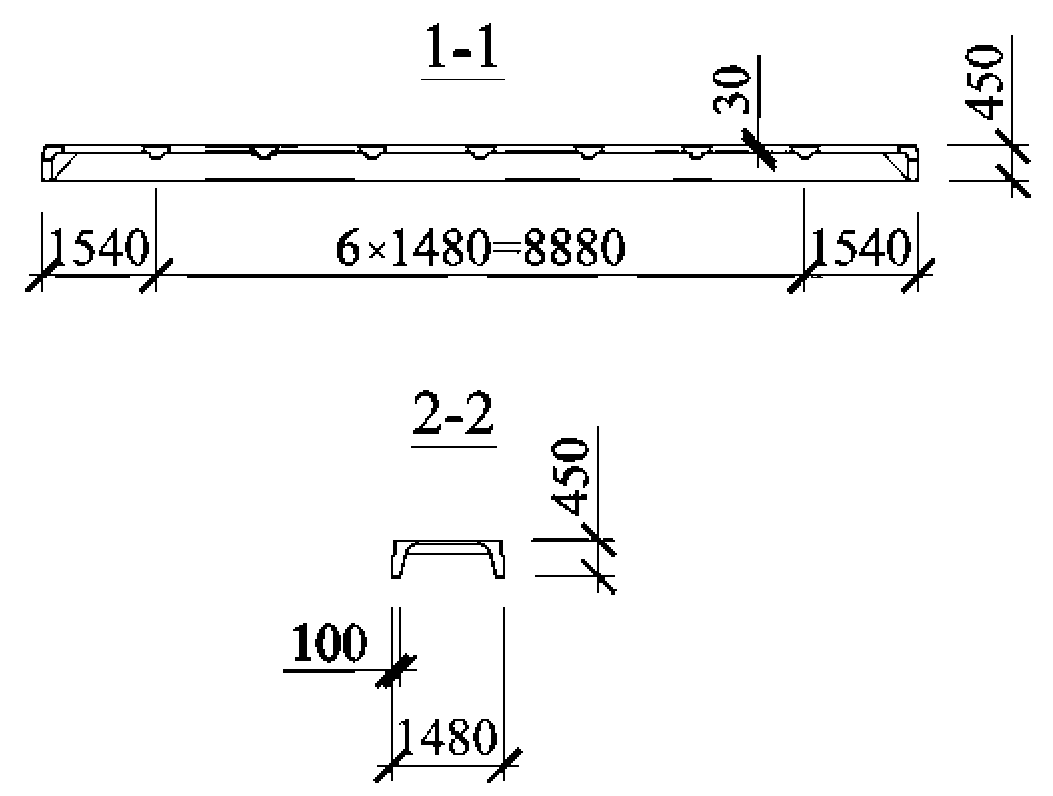

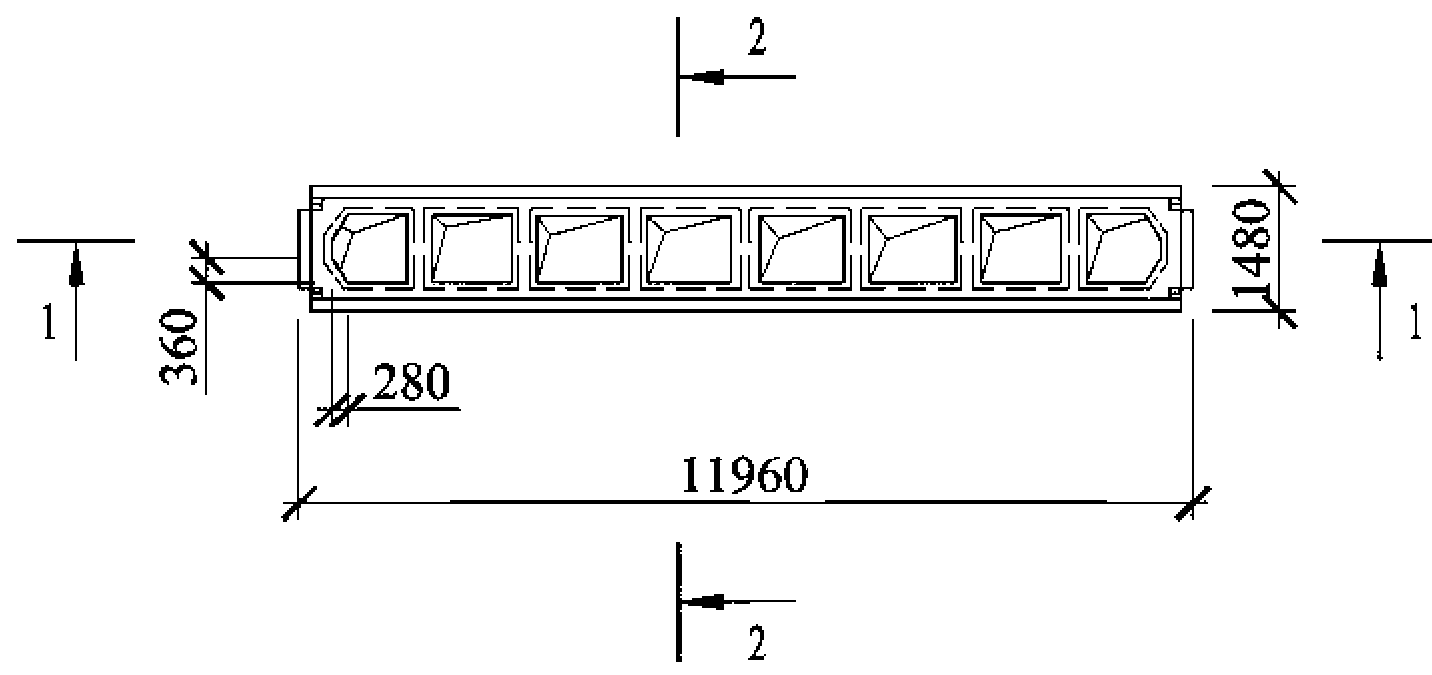

4 Плита типоразмера 1ПГ12

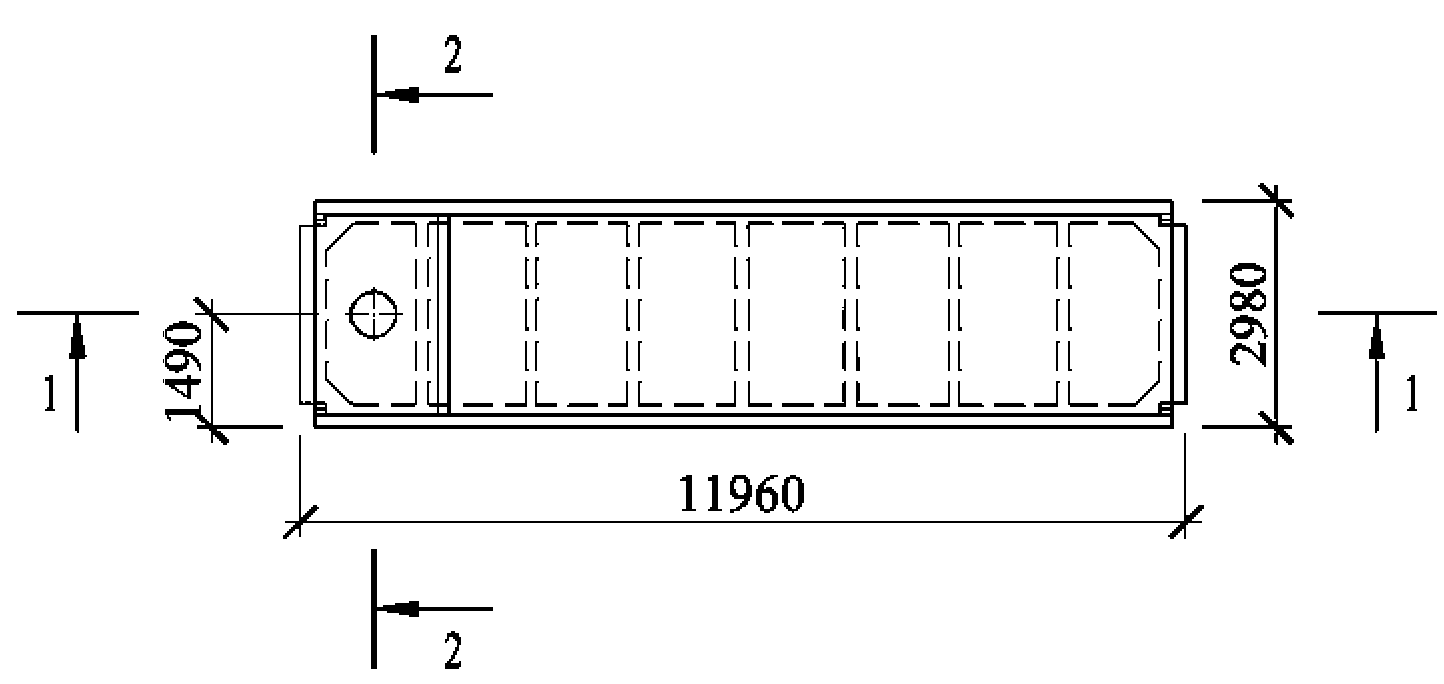

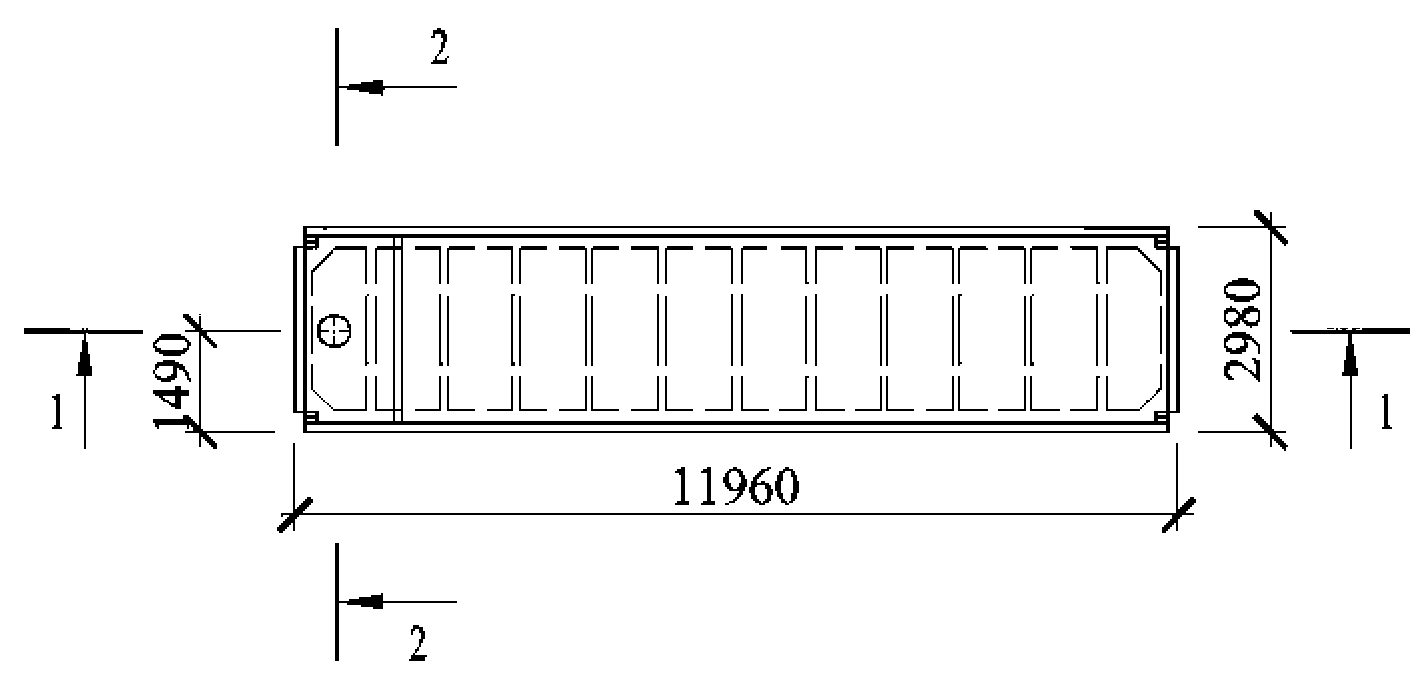

5 Плита типоразмера 1ПВ12 с проемом диаметром 400, 700 или 1000 мм
6 Плита типоразмера 1ПВ12 с проемом диаметром 1450 мм
7 Плита типоразмера 1ПФ12 с четырьмя проемами размерами 1500 x 1700 мм
8 Плита типоразмера 1ПФ12 с двумя проемами размерами 2600 x 2700 мм
9 Плита типоразмера 1ПЛ12
10 Плита типоразмера 2ПГ12

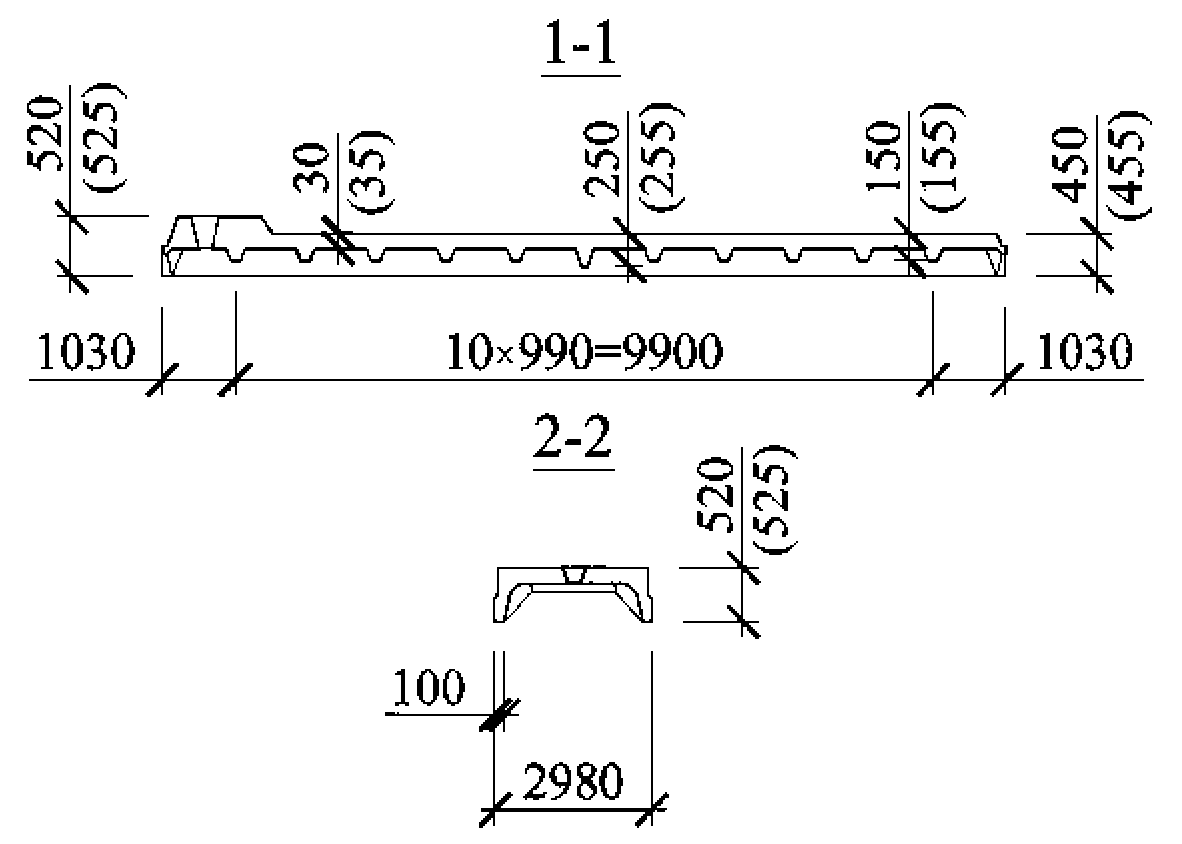

11 Плита типоразмера 2ПВ12 с проемом диаметром 400 или 700 мм

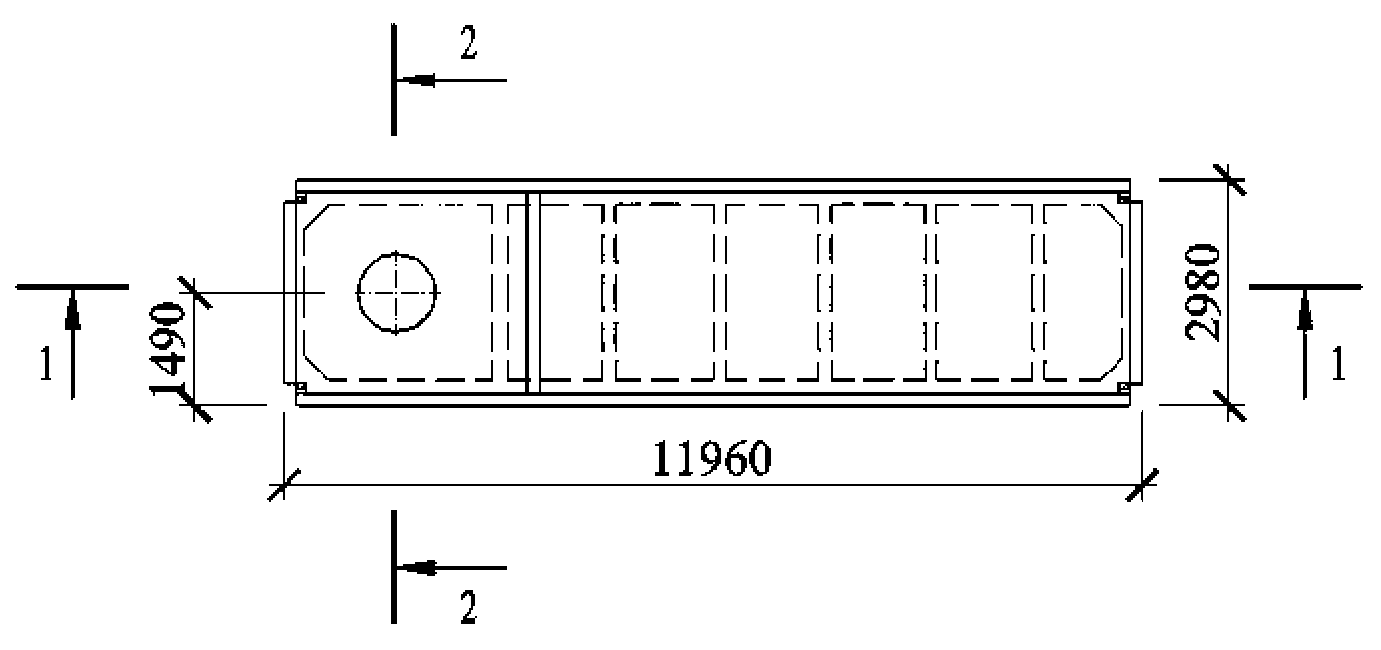

12 Плита типоразмера 2ПВ12 с проемом диаметром 1000 или 1450 мм

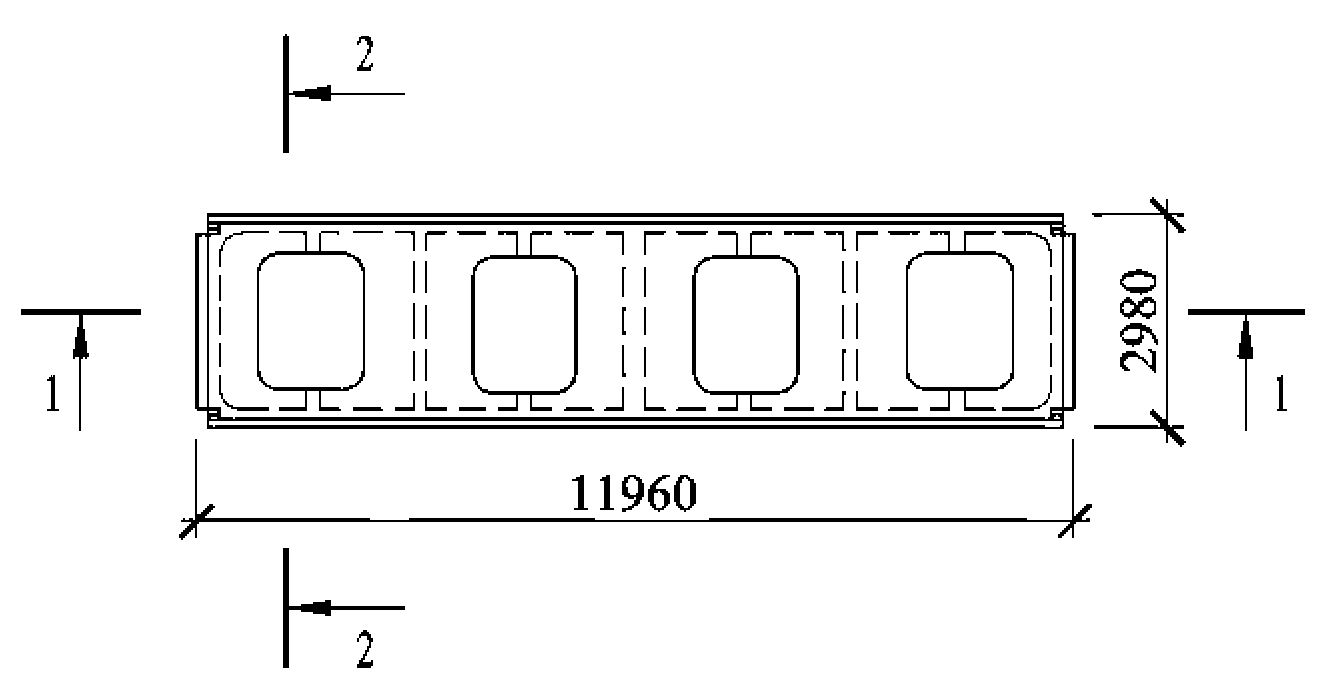

13 Плита типоразмера 2ПВ12 с четырьмя проемами размерами 1500 x 1700 мм
14 Плита типоразмера 2ПФ12 с двумя проемами размерами 2600 x 2700 мм
15 Плита типоразмера 2ПЛ12
16 Плита типоразмера 4ПГ6

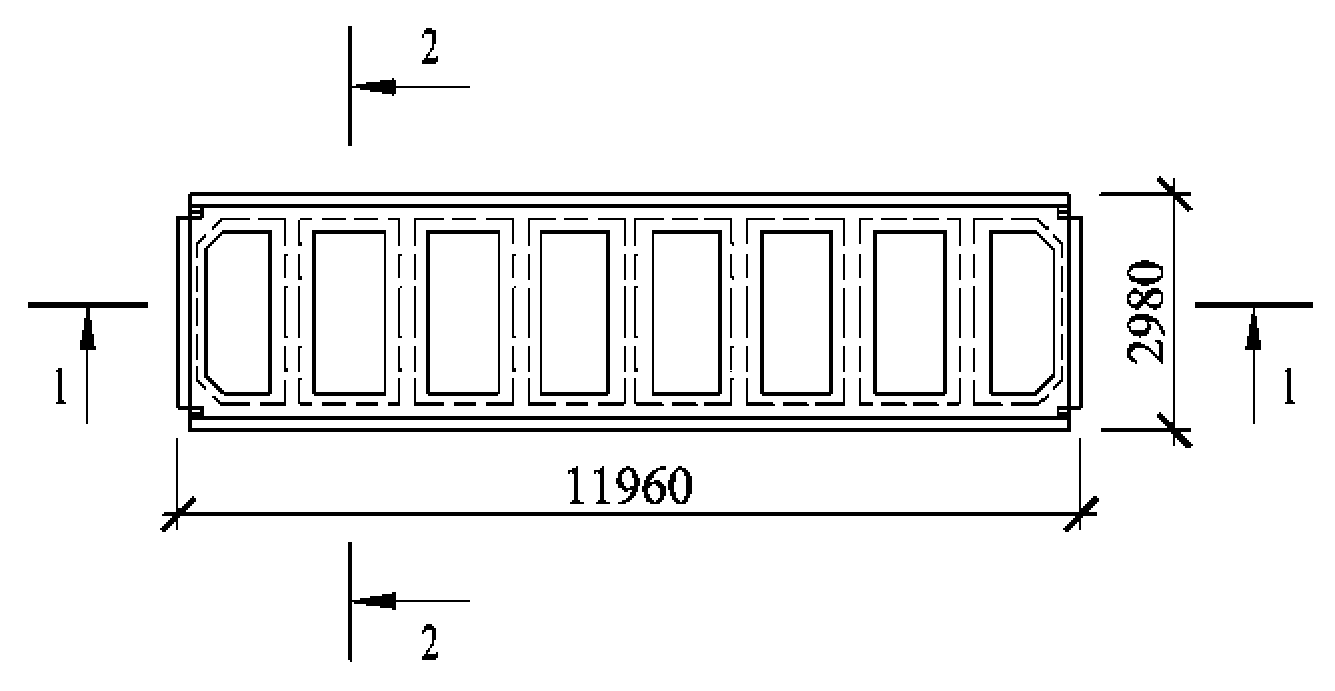

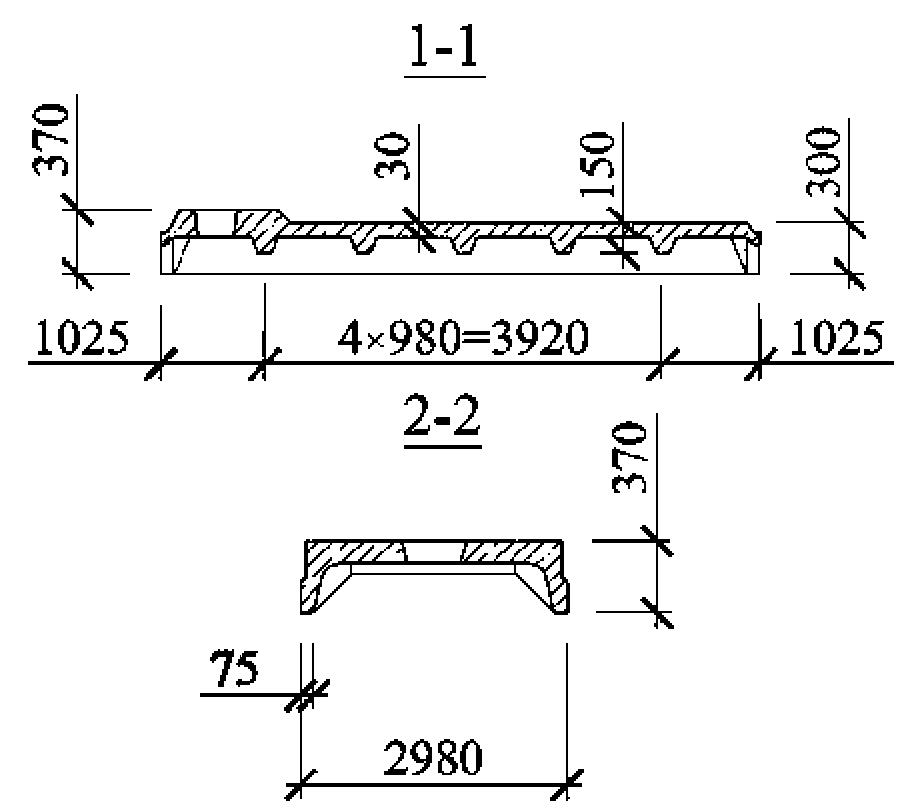

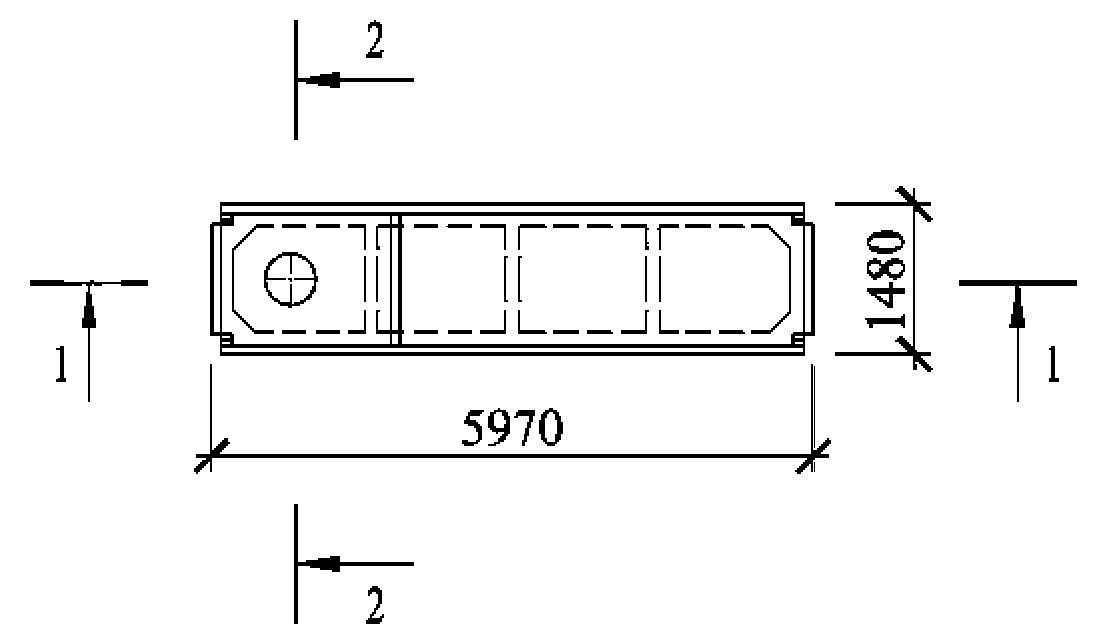

17 Плита типоразмера 4ПВ6 с проемом диаметром 400, 700 или 1000 мм

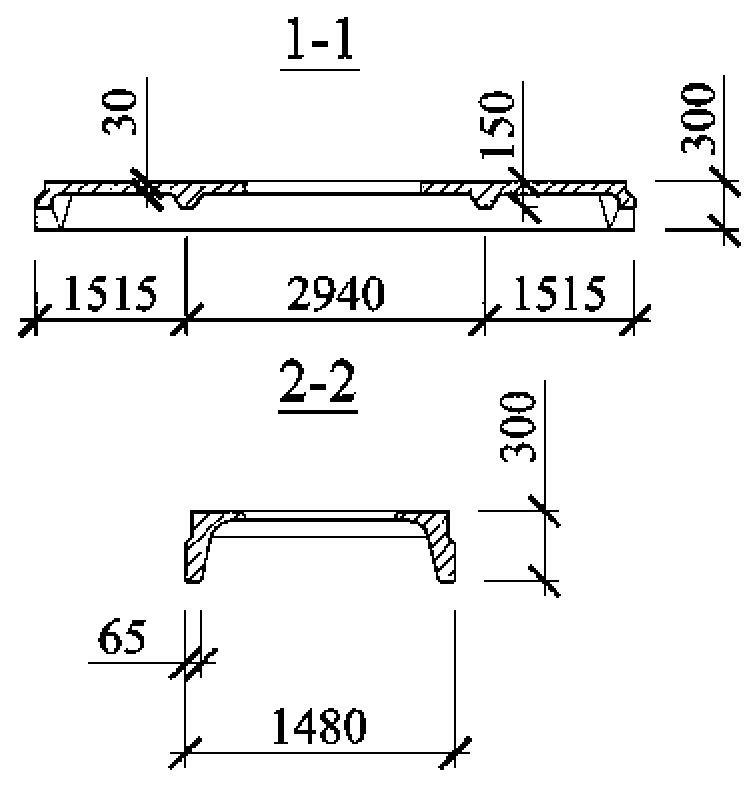

18 Плита типоразмера 4ПФ6 с одним проемом размерами 1200 x 1700 мм
19 Плита типоразмера 4ПФ6 с двумя проемами размерами 1200 x 1700 мм

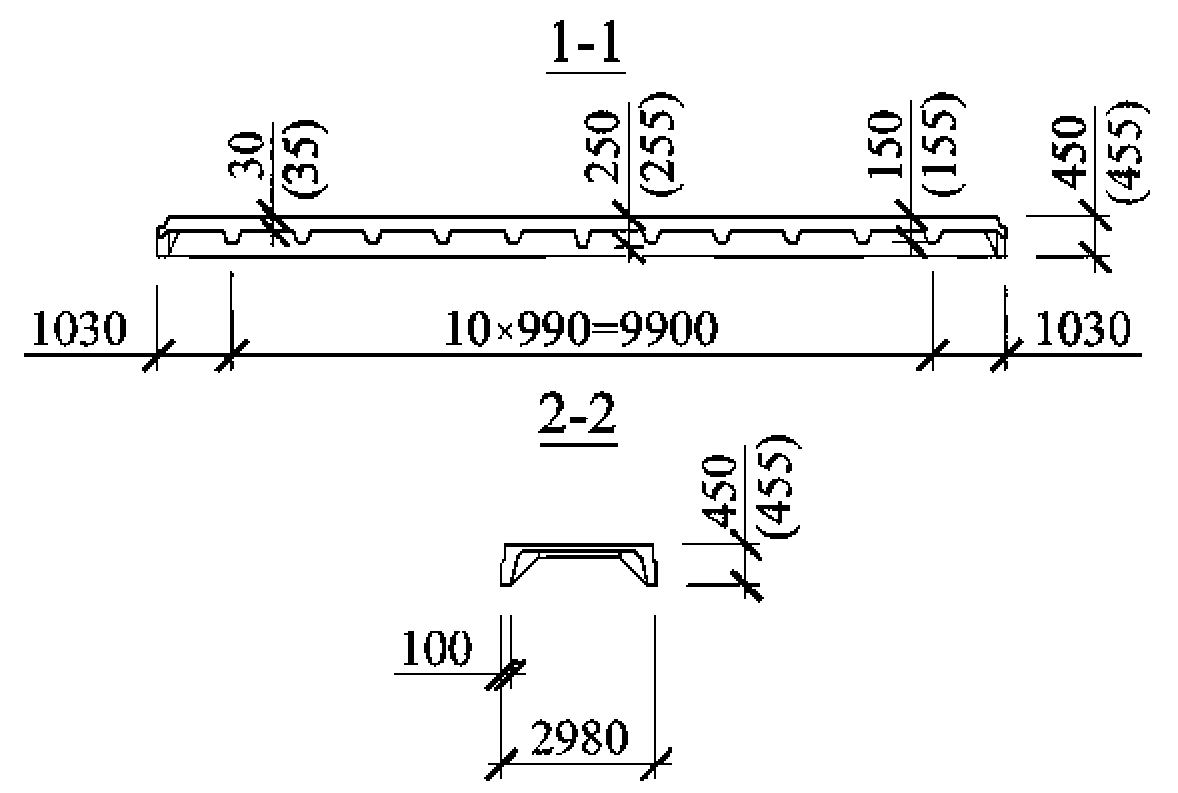

20 Плита типоразмера 4ПЛ6

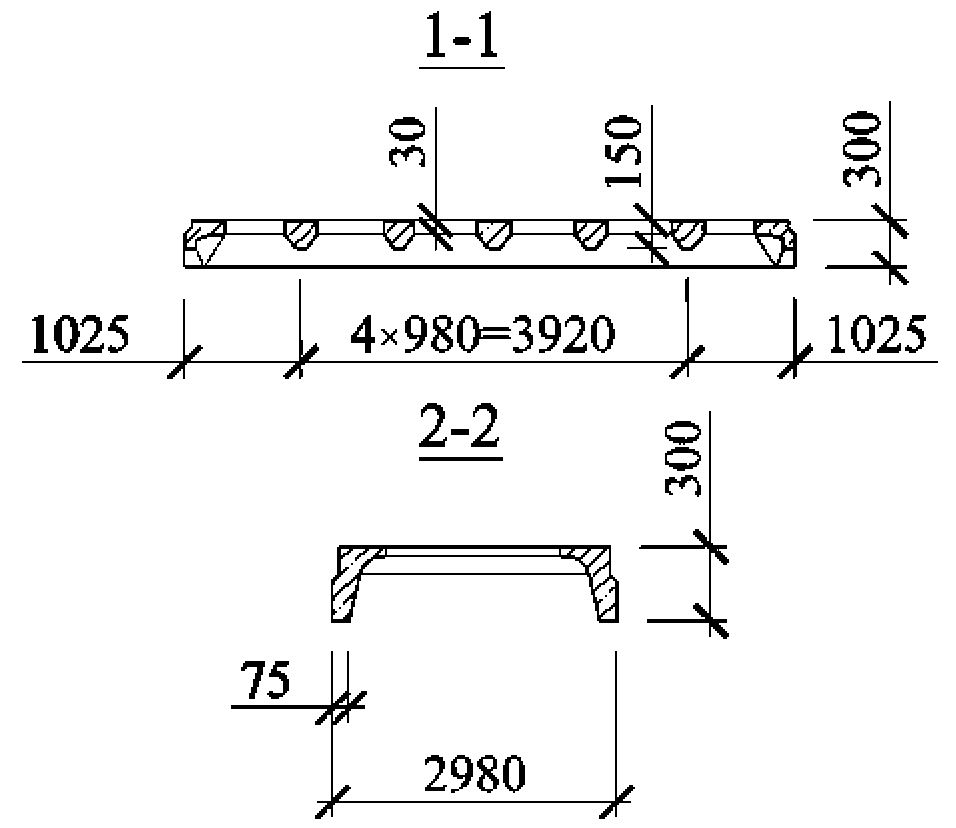

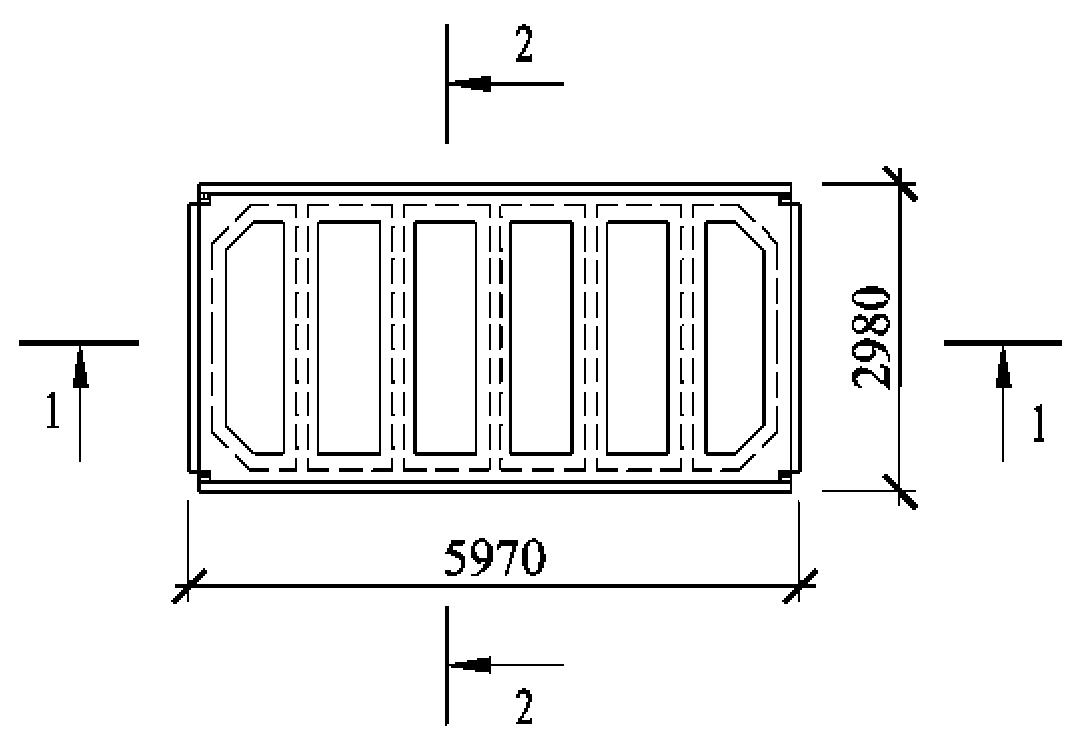

21 Плита типоразмера 3ПГ6
22 Плита типоразмера 3ПВ6 с проемами диаметром 400 или 700 мм

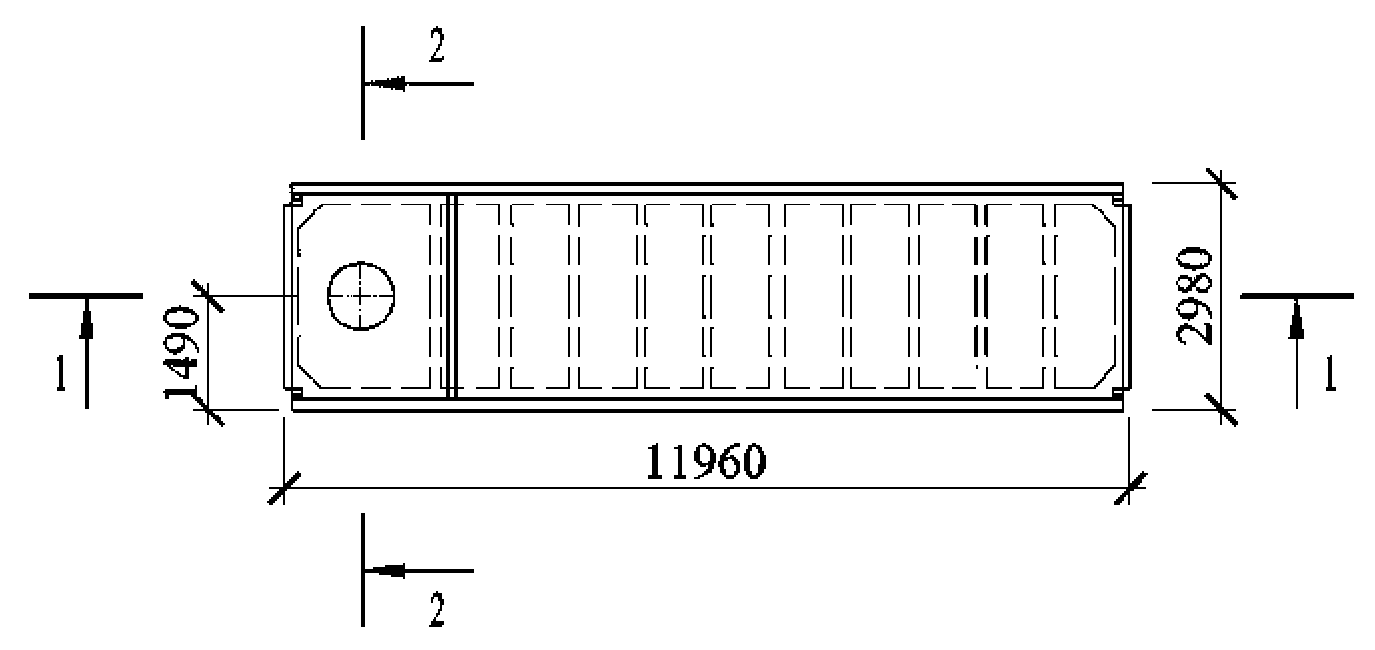

23 Плита типоразмера 3ПВ6 с проемами диаметром 1000 или 1450 мм

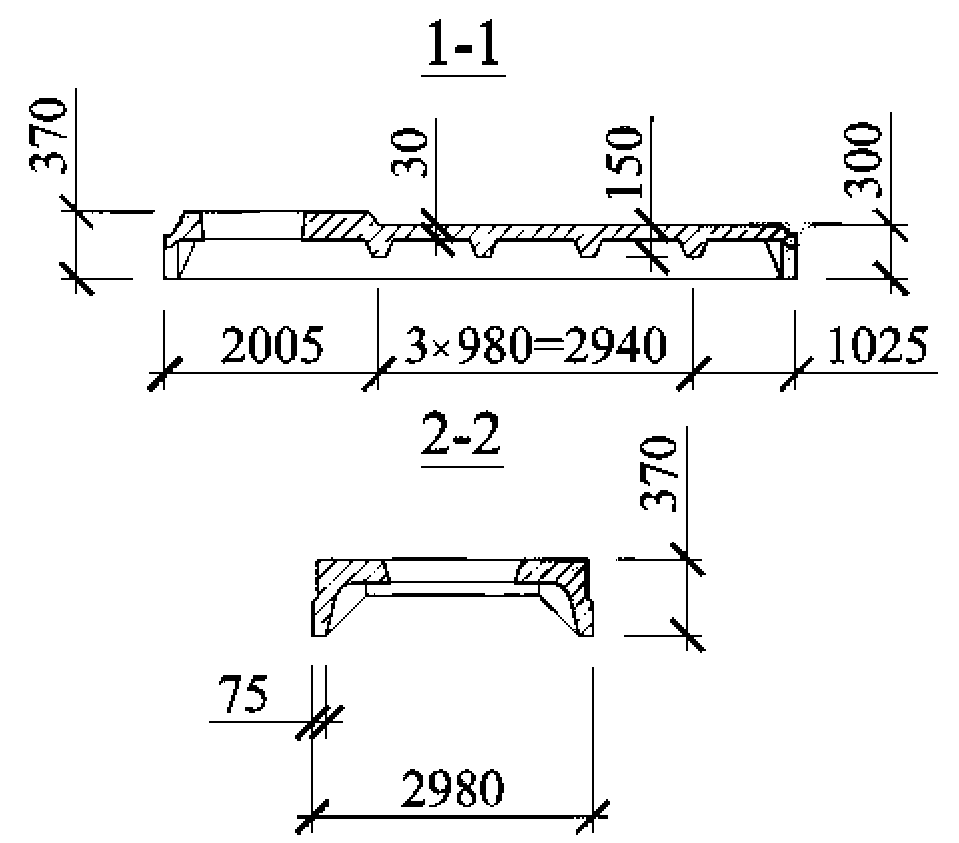

24 Плита типоразмера 3ПФ6 с одним проемом размерами 2600 x 2700 мм
25 Плита типоразмера 3ПЛ6

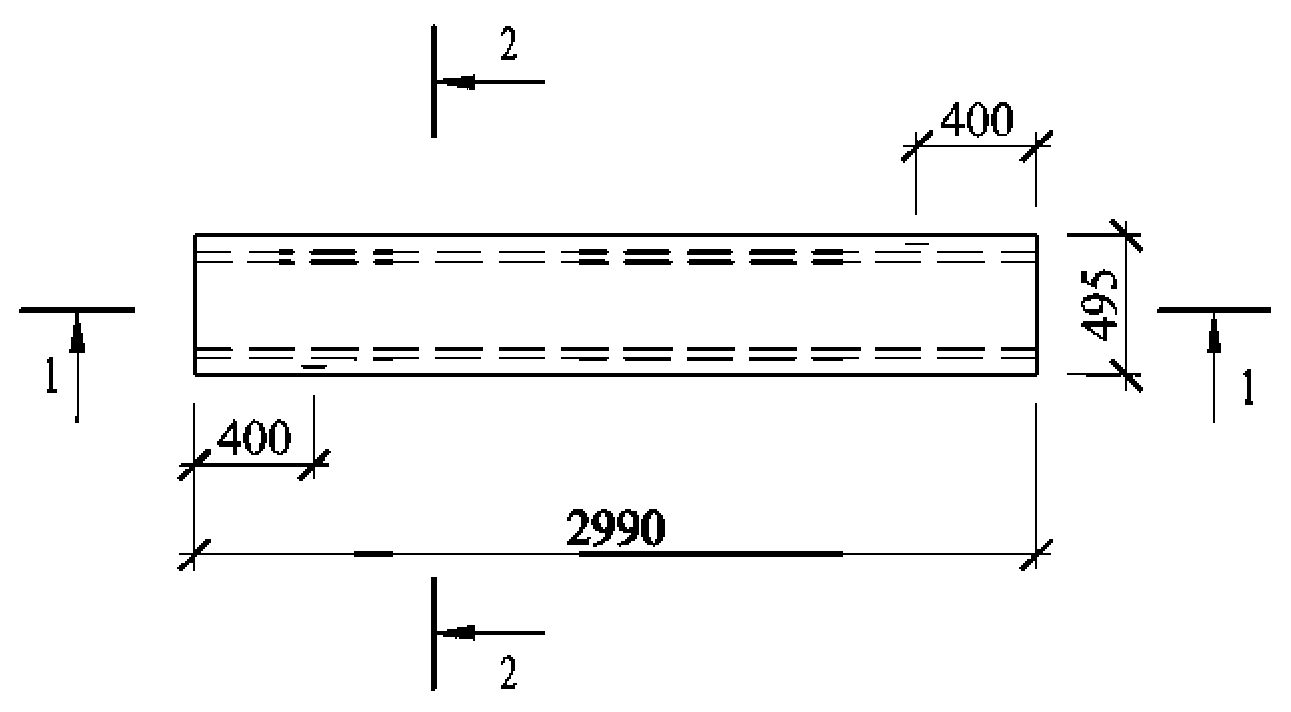

26 Плита типоразмера ПР3

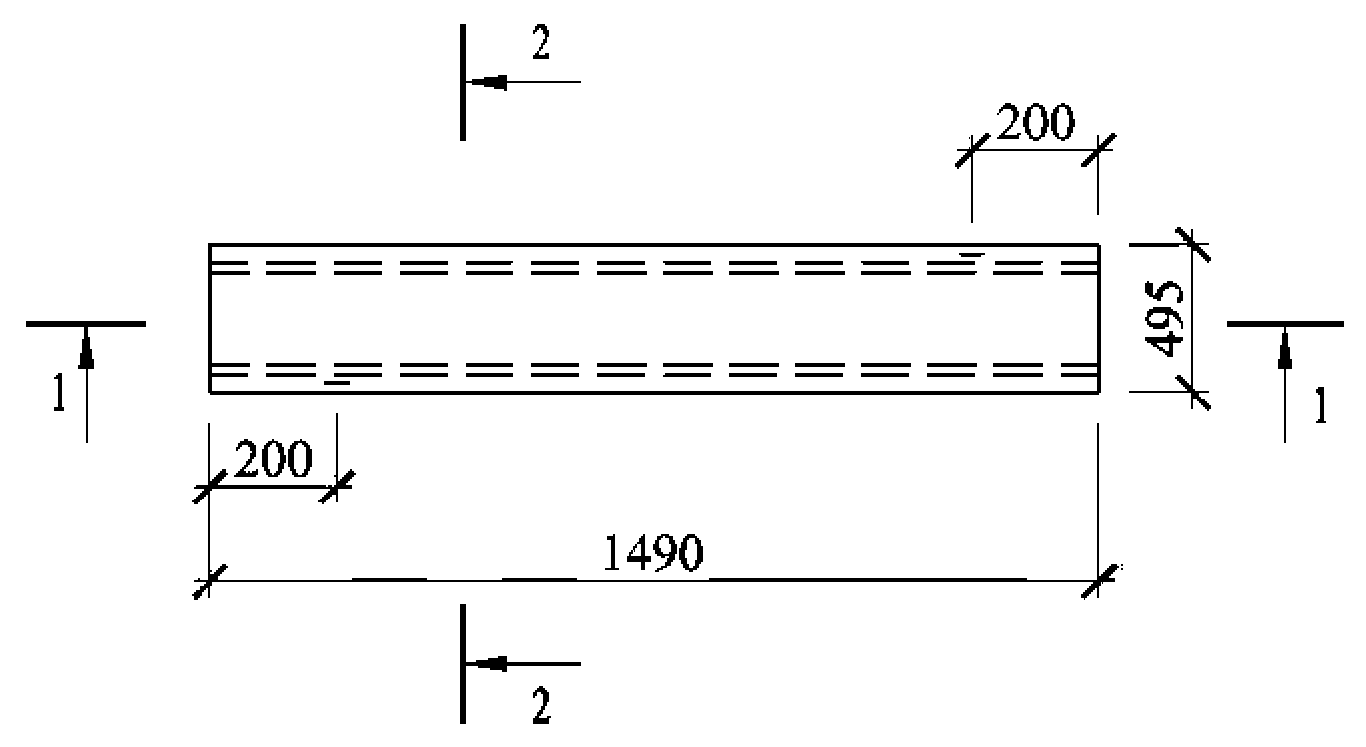

27 Плита типоразмера ПР1
28 Плита типоразмера 1ПП

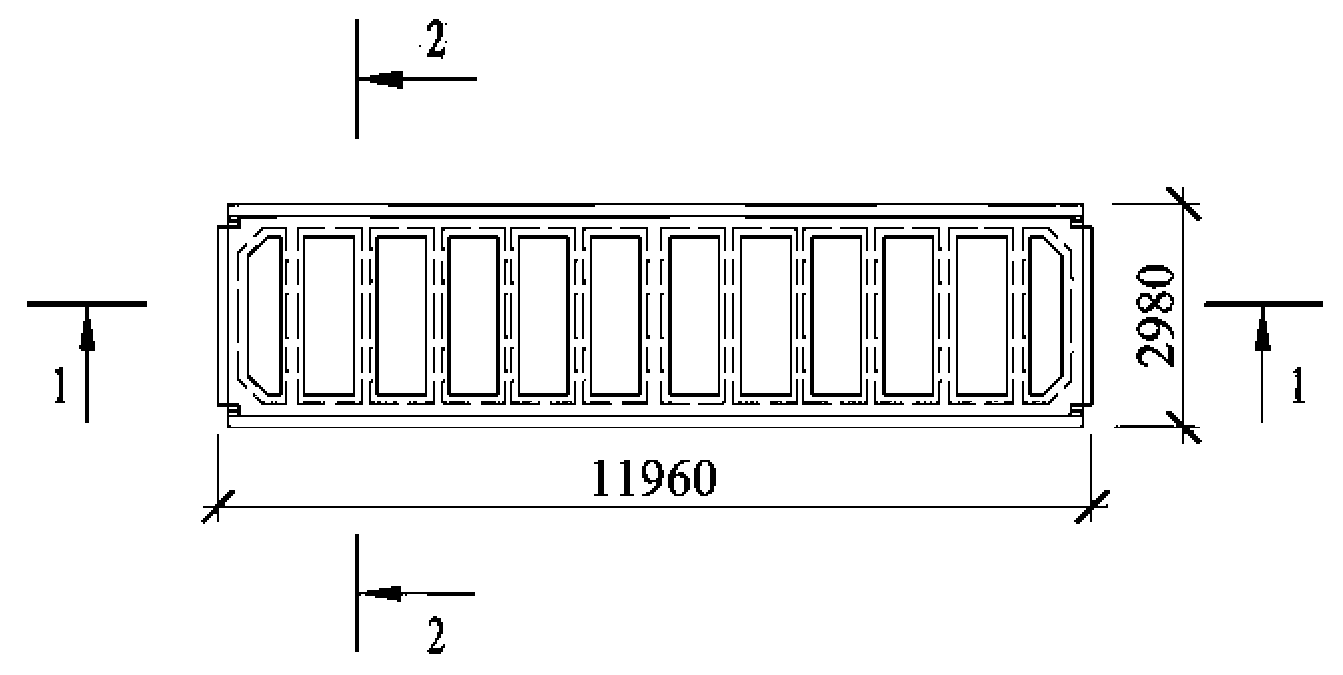

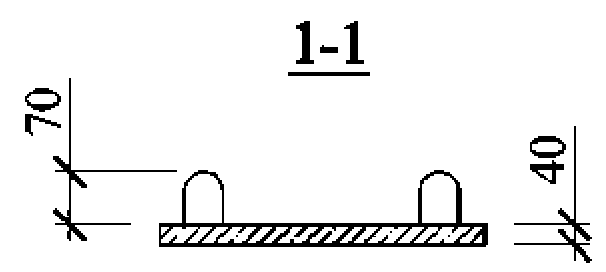

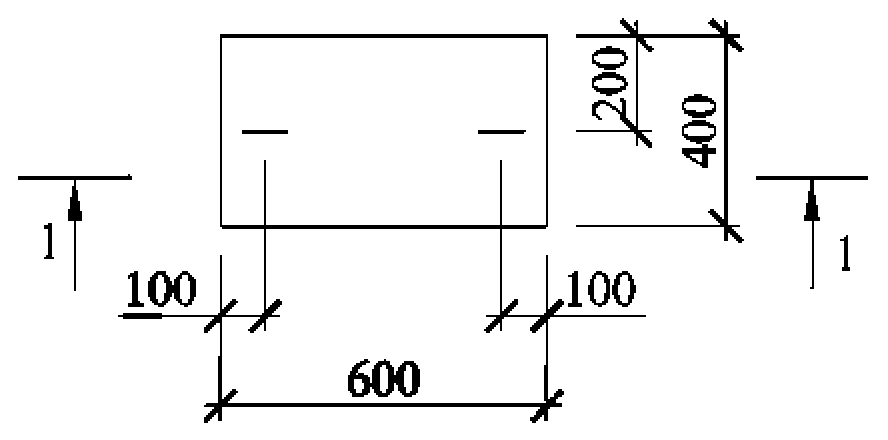

29 Плита типоразмера 2ПП

4.2.6 В случаях, предусмотренных проектом здания, рабочие чертежи плит могут иметь дополнительные отверстия, вырезы в полках, углубления на наружных гранях продольных ребер для устройства бетонных шпонок между смежными плитами, а также дополнительные закладные изделия при соблюдении остальных требований стандарта.

4.2.7 Размеры уступов на продольных гранях следует принимать по рисунку 1.

а — плиты 3ПГ12, 3ПВ12, 3ПЛ12; б — плиты 1ПГ12, 1ПВ12, 1ПФ12, 1ПЛ12; в — плиты 2ПГ12, 2ПВ12, 2ПФ12, 2ПЛ12; г — плиты 4ПГ6, 4ПВ6, 4ПФ6, 4ПЛ6; д — плиты 3ПГ6, 3ПВ6, 3ПФ6, 3ПЛ6

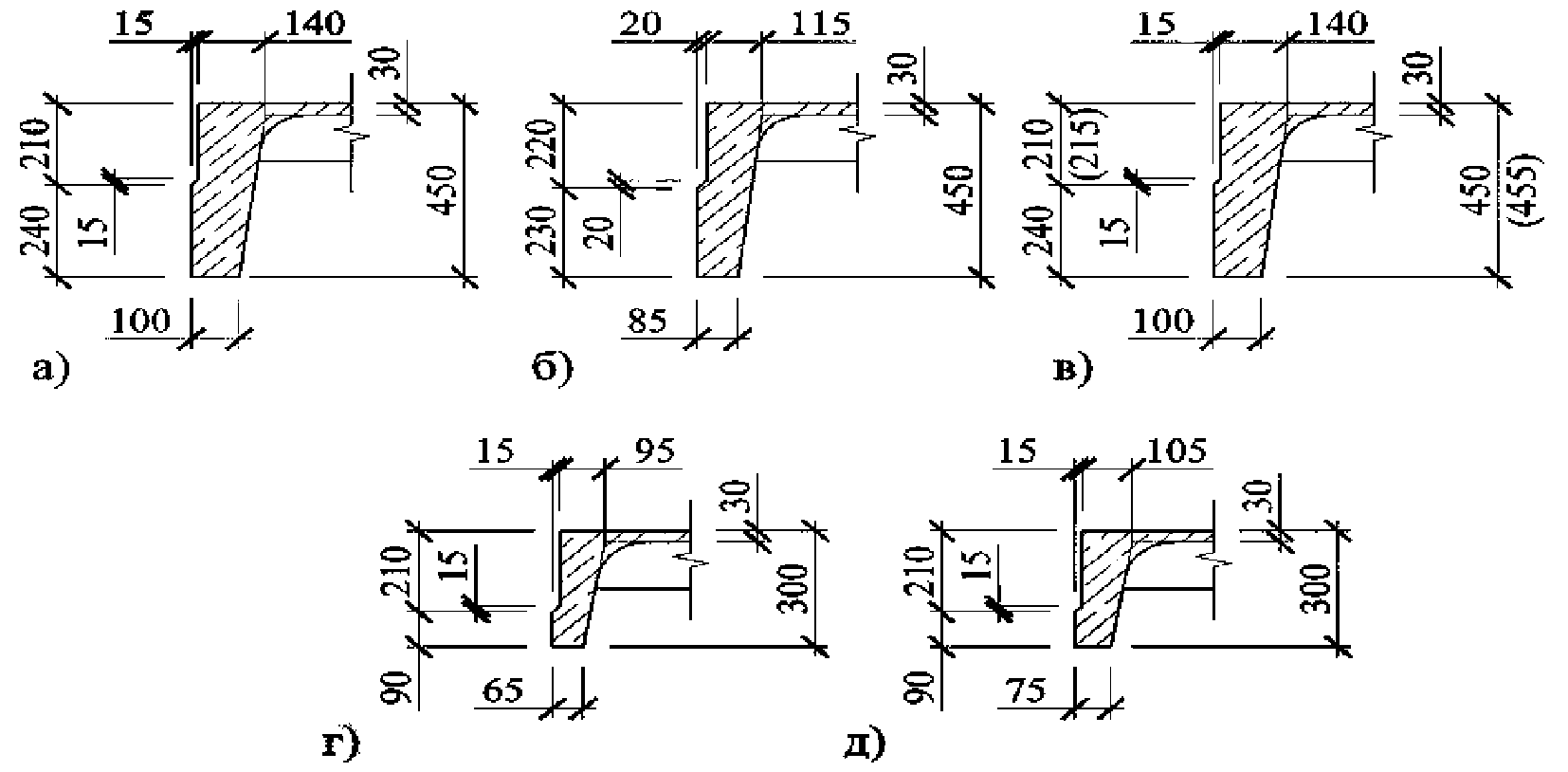

Рисунок 1 — Размеры уступов на продольных гранях плит

4.2.8 Плиты обозначают марками в соответствии с требованиями ГОСТ 23009 с учетом приведенных ниже положений.

Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.

В первой группе указывают обозначение типоразмера плиты.

Во второй группе указывают:

• расчетную нагрузку на плиту в килопаскалях (килограмм-сила на квадратный метр) или порядковый номер плиты по несущей способности;
• класс стали напрягаемой арматуры (для предварительно напряженных плит);
• вид бетона (Л — легкий бетон; тяжелый бетон не обозначают).

В третьей группе, при необходимости, указывают дополнительные характеристики, отражающие особые условия применения плит (например, их стойкость к воздействию агрессивных газообразных сред, сейсмическим воздействиям), а также обозначения конструктивных особенностей плит (например, наличие дополнительных закладных изделий).

Примеры условных обозначений (марок):

• плиты типоразмера ЗПГ12, третьей несущей способности, с напрягаемой арматурой класса А800, изготовленной из легкого бетона:

ЗПГ12-3А800Л ГОСТ 28042-2013

• то же, изготовленной из тяжелого бетона и предназначенной для применения в зданиях с расчетной сейсмичностью 7 баллов:

ЗПГ12-3А800-С7 ГОСТ 28042-2013.

(п. 4.2.8 введен Изменением № 1, введенным в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

4.3 Характеристики плит

4.3.1 Плиты должны удовлетворять установленным при проектировании требованиям по прочности, жесткости и трещиностойкости на этапах эксплуатации, транспортирования и хранения, а при испытании их нагружением — выдерживать контрольные нагрузки, указанные в проектной документации.

4.3.2 Плиты должны удовлетворять требованиям ГОСТ 13015:

• по показателям фактической прочности бетона (в проектном возрасте, передаточной и отпускной);
• по морозостойкости бетона, а для плит, эксплуатируемых при условии воздействия агрессивной газообразной среды, — также по водонепроницаемости бетона;
• по показателям средней плотности легкого бетона;
• к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;
• по толщине защитного слоя бетона;
• по защите от коррозии.

4.3.3 Несущую способность конкретной плиты (зависит от класса арматуры, вида и класса бетона) определяют при разработке проекта здания (сооружения) по действующим нормативным документам.

(п. 4.3.3 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

4.4 Требования к материалам

4.4.1 Плиты следует изготовлять из тяжелого бетона средней плотности от 2200 до 2500 кг/м3 включительно по ГОСТ 26633 или легкого бетона плотной структуры средней плотности от 1800 до 2000 кг/м3 включительно по ГОСТ 25820, классов по прочности бетона на сжатие, указанных в рабочих чертежах этих плит.

Бетонные смеси для изготовления плит должны соответствовать требованиям ГОСТ 7473.

(абзац введен Изменением № 1, введенным в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

4.4.2 В предварительно напряженных плитах усилия обжатия (отпуск натяжения арматуры) передают на бетон после достижения им требуемой передаточной прочности.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

Нормируемая передаточная прочность бетона предварительно напряженных плит (прочность бетона к моменту его обжатия, контролируемая аналогично классу бетона по прочности на сжатие) устанавливается в зависимости от класса бетона, вида и класса напрягаемой арматурной стали, величины предварительного натяжения и назначается в рабочих чертежах на эти плиты, но принимается не менее 15 МПа и не менее 50% принятого класса бетона по прочности на сжатие.

4.4.3 Нормируемую отпускную прочность бетона на сжатие принимают равной нормируемой передаточной прочности, но не менее 70% проектной.

При поставке плит потребителю в холодный период года или при перевозке железнодорожным транспортом нормируемая отпускная прочность бетона может быть повышена до 85% класса бетона по прочности на сжатие.

Нормируемая отпускная прочность бетона должна соответствовать значению, указанному в проектной документации на конкретное здание или сооружение и в заказе на изготовление плит согласно требованиям ГОСТ 13015.

4.4.4 Для плит, эксплуатируемых при слабо- и среднеагрессивной степени воздействия газообразной среды, следует применять бетон, удовлетворяющий требованиям, установленным проектной документацией (согласно действующим нормативным документам) и указанным в заказе на изготовление плит.

4.4.5 Арматура и закладные детали должны быть изготовлены из стали классов и марок по действующим нормативным документам, подтвержденных паспортами (сопровождающей документацией) на каждую партию стали.

Для армирования плит следует применять арматурную сталь следующих видов и классов: - в качестве напрягаемой арматуры: - периодического профиля классов А600, А800, А1000, Вр1200 — Вр1600; - канатную классов К1400 — К1900; - в качестве ненапрягаемой арматуры: - гладкую класса А240; - периодического профиля классов А400, А500, А600, В500 и Вр500.

Примечание — В тексте стандарта не приводятся ссылки на конкретные нормативные документы на арматуру в связи с непрерывным совершенствованием технологии проката, в том числе арматурного профиля.

(п. 4.4.5 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

4.4.6 Допускается в качестве напрягаемой арматуры плит применять арматуру класса А400, упрочненную вытяжкой, с контролем величины напряжения и предельного удлинения или контролем только величины удлинения (без контроля напряжения).

4.4.7 Значения напряжений в напрягаемой арматуре, контролируемые по окончании натяжения арматуры на упоры, должны соответствовать указанным в проектной документации.

Значения фактических отклонений напряжений в напрягаемой арматуре не должны превышать +/- 10%.

4.4.8 Монтажные петли следует изготовлять из гладкой арматурной стали класса А240 марок Ст3пс и Ст3сп (с категориями нормируемых показателей не ниже 2 по ГОСТ 535).

Арматурную сталь марки Ст3пс не допускается применять для монтажных петель плит, подъем и монтаж которых возможны при температуре воздуха ниже минус 40 °C.

(п. 4.4.8 введен Изменением № 1, введенным в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

4.5 Требования к качеству поверхности и внешнему виду плит

4.5.1 Форма и размеры арматурных и закладных изделий и их положение в плитах должны соответствовать указанным в рабочих чертежах или стандартах на эти плиты и требованиям ГОСТ 10922 <1> и ГОСТ 23279.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

<1> В Российской Федерации действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия».

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

4.5.2 Отклонения от номинальных размеров плит, указанных в рабочих чертежах, не должны превышать следующих значений:

+/- 10 мм — по длине плит;

+/- 5 мм — по высоте плит;

+/- 3 мм — по толщине полки;

+/- 6 мм (при ширине до 2,5 м) и +/- 8 мм (при ширине свыше 2,5 м) — по ширине плит.

4.5.3 Отклонения от проектного положения стальных закладных изделий не должны превышать:

10 мм — в плоскости плиты;

5 мм — из плоскости плиты.

4.5.4 Требования к качеству поверхностей и внешнему виду плит — по ГОСТ 13015 и настоящему стандарту.

Размеры раковин, местных наплывов (выступов), впадин на бетонных поверхностях и сколов бетона ребер плит не должны превышать предельных для категорий поверхности, установленных в проекте для конкретных условий применения плит.

4.5.5 В бетоне плит, поставляемых потребителю, трещины не допускаются, за исключением:

• усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;
• поперечных в верхней зоне продольных ребер от обжатия бетона, размеры которых не должны превышать указанных в рабочих чертежах на эти плиты;
• поперечных в торцовых ребрах, ширина которых не должна превышать указанных в рабочих чертежах на эти плиты.

4.5.6 Концы напрягаемой арматуры не должны выступать за торцевые поверхности плит более чем на 10 мм, и их следует защищать слоем цементно-песчаного раствора или антикоррозионным покрытием.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

4.5.7 Сварные соединения арматуры и закладных изделий должны соответствовать требованиям ГОСТ 14098.

(п. 4.5.7 введен Изменением № 1, введенным в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

4.5.8 Антикоррозионное покрытие, вид и техническая характеристика арматурных и закладных изделий должны соответствовать установленным в рабочих чертежах согласно ГОСТ 31384 и указанным в заказе на изготовление плит.

(п. 4.5.8 введен Изменением № 1, введенным в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

4.6 Маркировка

Маркировку плит следует проводить по ГОСТ 13015. Маркировочные надписи и знаки следует наносить на наружной грани торцевого или продольного ребра плиты, а для плит по [5] - на лицевую поверхность.

5 Приемка

5.1 Приемку и верификацию плит проводят в соответствии с требованиями ГОСТ 13015, ГОСТ 24297 и настоящего стандарта.

(п. 5.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

5.2 Плиты принимают по данным входного, операционного и приемочного контроля, а также:

• по результатам периодических испытаний — по показателям прочности, жесткости и трещиностойкости плит, морозостойкости бетона, пористости уплотненной смеси легкого бетона, а также по показателю водонепроницаемости бетона плит, предназначенных для эксплуатации в условиях агрессивной газообразной среды;
• по результатам приемо-сдаточных испытаний — по показателям прочности бетона (классу или марке бетона по прочности на сжатие, передаточной и отпускной прочности), средней плотности легкого бетона, соответствию арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин, категории бетонной поверхности.

5.3 Периодические испытания плит нагружением для контроля их прочности, жесткости и трещиностойкости проводят перед началом их массового изготовления и в дальнейшем — при внесении в них конструктивных изменений или при изменении технологии изготовления, а также в процессе серийного производства плит не реже одного раза в 6 мес.

Испытания плит нагружением в случае внесения в них конструктивных изменений или при изменении технологии изготовления допускается не проводить по согласованию с проектной организацией — разработчиком рабочих чертежей плит.

5.4 Документ о качестве плит, поставляемых потребителю, следует составлять по ГОСТ 13015.

Дополнительно в документе о качестве плит должна быть приведена марка бетона по морозостойкости, а для плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды, — марка бетона по водонепроницаемости.

5.5 Испытания бетона по показателю пористости (объему межзерновых пустот) уплотненной смеси легкого бетона следует проводить не реже одного раза в месяц.

5.6 Плиты по показателям точности геометрических параметров, толщине защитного слоя бетона до арматуры, категории бетонной поверхности и ширине раскрытия технологических трещин следует принимать по результатам выборочного контроля.

6 Методы контроля

6.1 Испытание плит и оценку их прочности, жесткости и трещиностойкости следует проводить в соответствии с требованиями ГОСТ 8829, ГОСТ 16504 и рабочих чертежей на эти плиты.

6.2 Прочность бетона плит следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава по ГОСТ 10181 и хранившихся в условиях, установленных ГОСТ 18105.

При испытании плит неразрушающими методами фактическую передаточную и отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690, а также другими методами, предусмотренными стандартами на методы испытания бетона.

6.3 Морозостойкость бетона плит следует определять по ГОСТ 10060 или ультразвуковым методом по ГОСТ 26134 на серии образцов, изготовленных из бетонной смеси рабочего состава.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

6.4 Водонепроницаемость бетона плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.

6.5 Показатели пористости в уплотненной смеси легкого бетона следует определять по ГОСТ 10181.

6.6 Среднюю плотность легкого бетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.1 на серии образцов, изготовленных из бетонной смеси рабочего состава, или радиоизотопным методом по ГОСТ 17623.

6.7 Методы контроля и испытаний сварных арматурных и закладных изделий следует принимать по ГОСТ 10922 <1>, ГОСТ 14098 и ГОСТ 23858.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

<1> В Российской Федерации действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия».

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

6.8 Силу натяжения арматуры, контролируемую по окончании натяжения, следует измерять по ГОСТ 22362.

6.9 Размеры плит, отклонения от прямолинейности и плоскостности поверхностей плит, ширину раскрытия технологических трещин, размеры раковин, наплывов и околов бетона плит следует определять методами, установленными в ГОСТ 13015 и нормативных документах <1>, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт.

(п. 6.9 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

<1> В Российской Федерации действуют ГОСТ Р 58939-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления», ГОСТ Р 58941-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения», ГОСТ Р 58944-2020 «Система обеспечения точности геометрических параметров в строительстве. Функциональные допуски».

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

6.10 Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625 и ГОСТ 22904.

7 Транспортирование и хранение

7.1 Транспортировать и хранить плиты следует в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.

Способы складирования и хранения детализируются в технических условиях заводов-изготовителей.

Выбор транспортных средств проводят на стадии разработки проекта производства работ с учетом размеров плит, дальности перевозки, дорожных условий.

7.2 Плиты следует транспортировать и хранить уложенными в штабели в горизонтальном положении.

Высота штабеля плит должна быть не более 2,5 м. Расстояние между соседними штабелями должно быть не менее 0,2 м, ширина прохода между рядами штабелей — не менее 1 м.

(п. 7.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

7.3 Подкладки под ребристыми плитами и прокладки между ними в штабеле следует располагать по одной вертикали у торцов продольных ребер в местах установки опорных закладных изделий. Подкладки и прокладки под плоскими плитами следует располагать в опорной части плиты.

Ширину прокладки назначают с учетом прочности древесины на смятие. Толщина прокладки должна обеспечивать наличие зазора от верха монтажной петли не менее 20 мм.

(п. 7.3 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

7.4 Подъем плит длиной 6 м и более следует осуществлять специальными траверсами (с захватом за монтажные петли или строповочные детали), обеспечивающими равномерное распределение нагрузки на все четыре петли поднимаемой плиты и гарантирующими отсутствие сгиба петли.

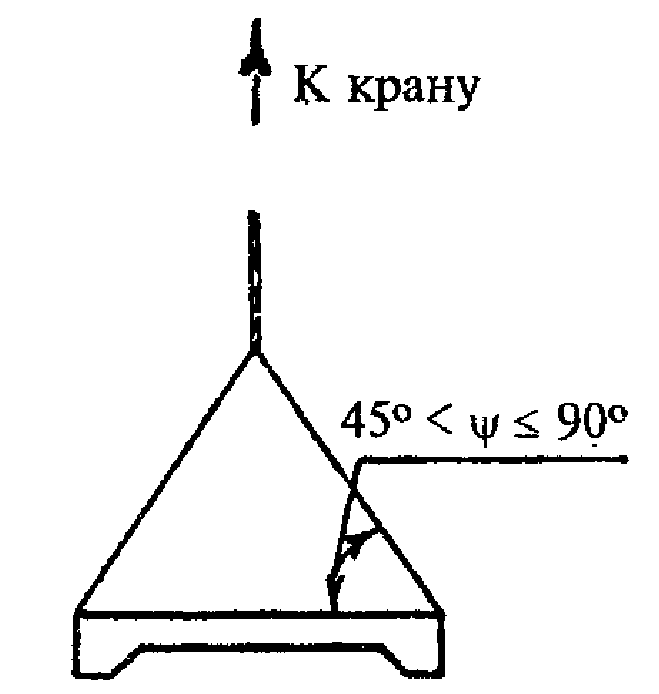

Допускается проводить подъем плит длиной 6 м четырехветвевыми стропами с углом наклона стропов не менее 45° к горизонту (рис. 2).

Рисунок 2 — Подъем плит длиной 6 м

7.5 Ребристые и плоские плиты длиной до 3 м следует транспортировать уложенными в штабели и закрепленными от смещений растяжками за монтажные петли плит.

7.6 При транспортировании плит длиной свыше 3 м железнодорожным транспортом не допускается применять схемы погрузки, предусматривающие крепление штабеля плит растяжками, увязываемыми за монтажные петли плит.

7.7 Закрепление плит следует проводить с помощью стоек и связевых поперечных брусков, закрепленных двумя парами растяжек из проволоки диаметром 6 мм в шесть нитей. Верхний и нижний поперечные бруски прибивают к стойкам, нижний брусок, кроме того, к полу платформы четырьмя гвоздями длиной не менее 150 мм, как показано на рисунке 3 ГОСТ 32499-2013.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

7.8 Для транспортирования плит также используют специальные составы, вагоны которых оборудованы кассетами, сварными каркасами и контейнерами. Конструкция такого контейнера показана на рисунке 4 ГОСТ 32499-2013.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

8 Гарантии изготовителя

(раздел 8 введен Изменением № 1, введенным в действие Приказом Росстандарта от 28.12.2024 № 2061-ст)

8.1 Изготовитель должен гарантировать соответствие поставляемых плит требованиям настоящего стандарта при соблюдении потребителем правил транспортирования, условий применения и хранения, установленных настоящим стандартом.

8.2 При отгрузке плит с отпускной прочностью бетона ниже прочности, соответствующей его классу по прочности на сжатие, изготовитель обязан гарантировать, что бетон достигнет требуемой прочности в проектном возрасте при условии его твердения в нормальных условиях по ГОСТ 10180.

БИБЛИОГРАФИЯ
