ГОСТ 27964-88 (СТ СЭВ 6134-87, ИСО 4287/2-84). Государственный стандарт Союза ССР. Измерение параметров шероховатости. Термины и определения

(утв. Постановлением Госстандарта СССР от 20.12.1988 № 4327)

Утвержден и введен в действие Постановлением Госстандарта СССР

Дата введения 1 января 1990 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

В.В. Сажин, В.С. Лукьянов, канд. техн. наук (руководитель темы); Г.Н. Самбурская, канд. техн. наук; Н.А. Табачникова, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.12.1988 № 4327

4. Стандарт полностью соответствует СТ СЭВ 6134-87, ИСО 4287/2-84, ИСО 1879-81 в части «Средства измерений», ИСО 1880-79, ИСО 3274-75 в части терминов и определений

Настоящий стандарт устанавливает термины и определения понятий, относящихся к измерению параметров и характеристик шероховатости поверхности.

Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности.

1. Стандартизованные термины с определениями приведены в табл. 1.

Таблица 1

Термин	Определение
ПРЕОБРАЗОВАНИЕ ПРОФИЛЯ
1. Преобразование профиля	Действие или операция, преднамеренно или непреднамеренно изменяющие информацию о профиле на любой стадии измерения. Примечание. Например, при огибании профиля щупом, фильтровании, записи и т.д.
E. Profile transformation
F. Transformation du profil
2. Преобразованный профиль	Профиль, получаемый в результате его преобразования
E. Transformed profile
F. Profil transformé
3. Преднамеренное преобразование профиля	Преобразование профиля, проводимое для измерения в соответствии с установленными требованиями. Примечание. Например, подавление низкочастотных гармоник в спектре профиля путем фильтрования для выделения коротковолновой части профиля, которая при измерении рассматривается как шероховатость
E. Intentional profile transformation
F. Transformation volontaire du profil
4. Непреднамеренное преобразование профиля	Преобразование профиля, возникающее из-за несовершенства измерительной аппаратуры или отдельных ее частей и обычно проявляющееся в виде искажений информации о профиле. Примечание. Например, искажение информации о профиле при огибании его щупом с конечным радиусом вершины
E. Unintentional profile transformation
F. Transformation involontaire du profil
5. Ощупанный профиль	Преобразованный профиль, представляющий собой геометрическое место положений центра вершины щупа при огибании им реального профиля. Примечания: 1. Для контактного щупа за центр его вершины принимают любую точку рабочей вершины. 2. Для бесконтактного оптического щупа за центр его вершины принимается центр сферы, у которой диаметр равен диаметру сфокусированного пятна на поверхности.
E. Traced profile
F. Profil palpé
6. Модифицированный профиль	Преднамеренно преобразованный профиль, получаемый в результате воздействия фильтрующей системы, применяемой для выделения той части спектра реального профиля, которая должна быть учтена при измерении параметров шероховатости поверхности
E. Modified profile
F. Profil modifié
7. Измеренный профиль	Профиль, полученный в результате измерения
E. Measured profile
F. Profil mesuré
8. Шаг дискретизации профиля по длине \Delta\text{х}	Расстояние между соседними дискретными ординатами профиля при измерении параметров поверхности цифровыми методами (см. черт. 1)
E. Profile sampling interval
F. Pas de discrétisation du profil

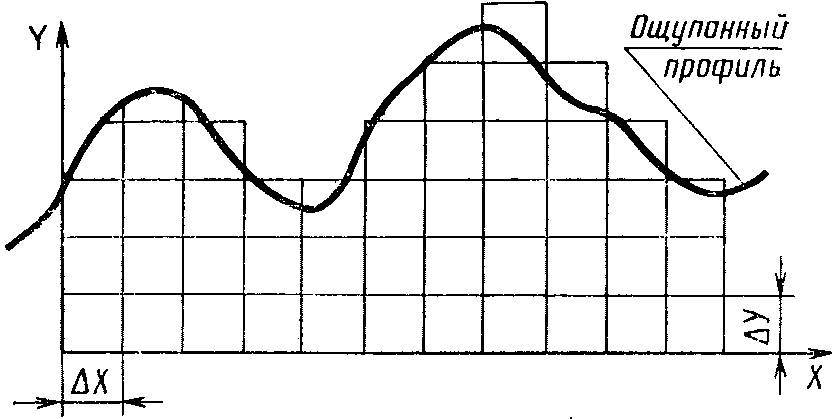

Черт. 1
9. Шаг квантования профиля по уровню \Delta y	Расстояние между соседними отсчетами при измерении значения каждой ординаты профиля цифровыми методами (черт. 1). Примечание. Значение ординаты профиля округляется при дискретном измерении целого числа n шагов квантования Y_{d} = n\Delta y , n = ent(0,5 + \frac{y}{\Delta y}) , где Y_{d} — значение ординаты профиля, полученное при дискретном измерении; \Delta y — шаг квантования профиля по уровню; ent — функция (оператор) выделения целой части числа; y — истинное значение ординаты профиля; n — целое число шагов квантования в данной ординате профиля.
E. Profile quantization step
F. Pas de quantification du profil
10. Идеальный оператор	Алгоритм или процедура, которые предполагают исходное, теоретически точное определение параметров или характеристик поверхности (см. черт. 2)
E. Ideal operator
F. Opérateur ideal

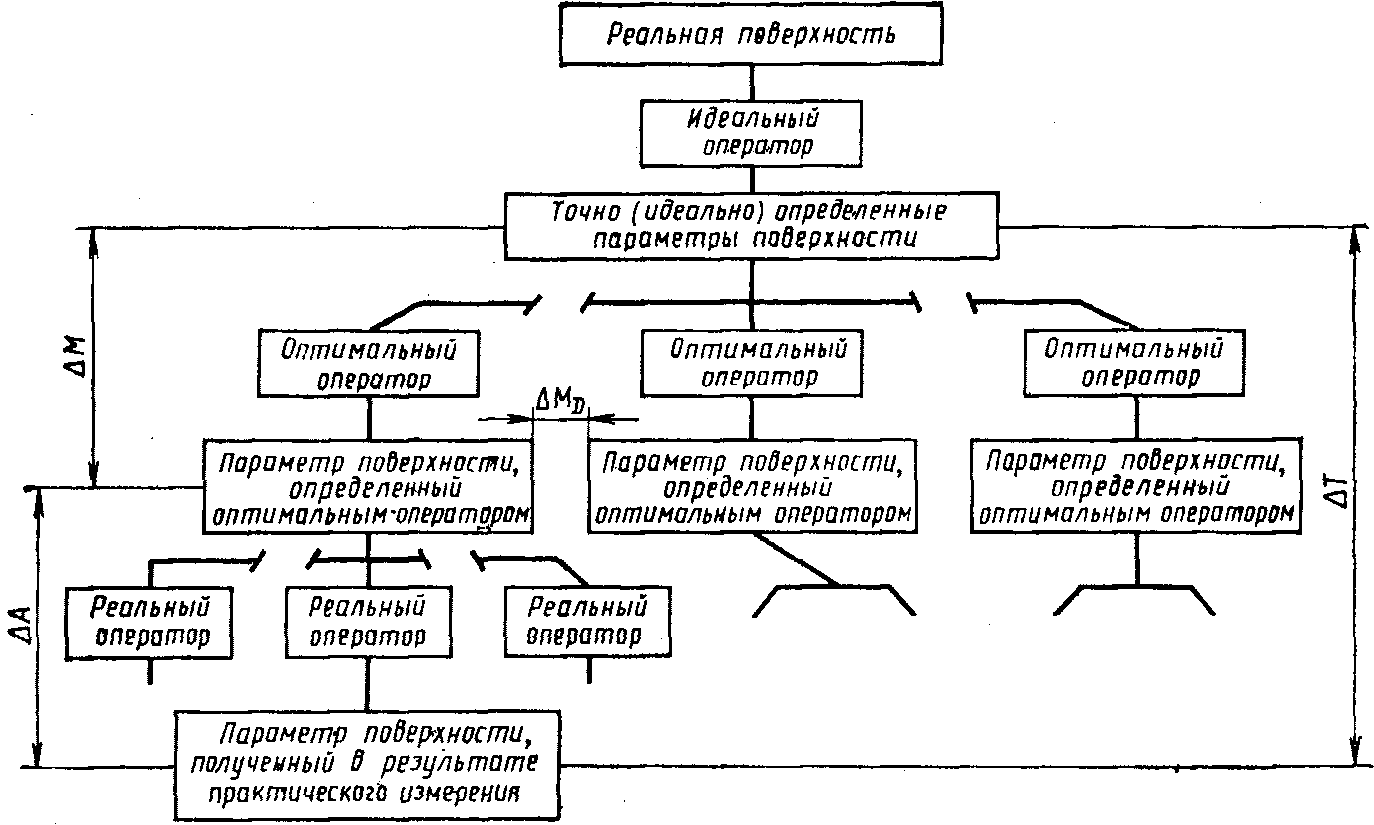

Черт. 2
11. Оптимальный оператор	Алгоритм или процедура, принятые для практического определения параметров или характеристик поверхности с приемлемыми затратами (черт. 2)
E. Optimum operator
F. Opérateur optimal
12. Реальный оператор	Практически реализованный оптимальный оператор. Примечание. Реальный оператор отличается от оптимального оператора погрешностью изготовления прибора или изменением характеристик в течение времени (черт. 2)
E. Real operator
F. réel Opérateur
13. Методическая погрешность \Delta M	Разность между значением параметра поверхности, определенного в соответствии с оптимальным оператором и истинным значением этого же параметра, определенным в соответствии с идеальным оператором (черт. 2)
E. Method error
F. Erreur due \text{а} la méthode
14. Методическое расхождение \Delta M_{p}	Различия, возникающие в результате применения разных оптимальных операторов для получения одного и того же значения данного параметра (черт. 2)
E. Method divergence
F. Divergence entre méthodes
15. Погрешность прибора \Delta A	Разность между значением параметра поверхности, определенным реальным оператором и значением этого же параметра, определенным оптимальным оператором (черт. 2)
E. Instrument error
F. Erreur de l'instrument
16. Полная погрешность прибора T	Разность между значением параметра поверхности, определенным в соответствии с реальным оператором, и истинным значением этого же параметра, определенным в соответствии с идеальным оператором. Примечание. Такая погрешность включает методическую погрешность и погрешность прибора (черт. 2)
E. Total instrument error
F. Erreur total d'instrument
17. Основная погрешность профилометра	Полная погрешность профилометра, определенная при нормальных условиях, включающих стандартное входное воздействие на измерительный преобразователь прибора
E. Basic error of a profile meter reading
F. Erreur de base des indications du profilométre
СРЕДСТВА ИЗМЕРЕНИЯ
18. Профильный метод измерения шероховатости поверхности	Метод оценки шероховатости поверхности по параметрам ее преобразованных профилей
E. Profile method of measurement of the surface roughness
F. Méthode du profil pour le mesurage de la rugosité des surfaces
19. Аппаратура для измерения параметров шероховатости поверхности профильным методом	Приборы, позволяющие определить параметры шероховатости поверхности по ее преобразованным профилям
E. Instrument for the measurement of surface roughness by the profile method
F. Instrument de mésurage de la rugosité des surfaces par la méthode du profil
20. Контактный прибор последовательного преобразования профиля	Прибор для измерения параметров шероховатости поверхности профильным методом с последовательным преобразованием информации о профиле при механическом ощупывании измеряемой поверхности щупом
E. Contact instrument of consecutive profile transformation
F. Instrument avec contact, \text{а} transformation consécutive du profil
21. Бесконтактный прибор последовательного преобразования профиля	Прибор для измерения параметров шероховатости поверхности профильным методом с последовательным преобразованием информации о профиле без механического взаимодействия с измеряемой поверхностью
E. Contactless instrument of consecutive profile transformation
F. Instrument sans contact, \text{а} transformation consécutive du profil
22. Ощупывающая система прибора	Узел прибора последовательного преобразования профиля, предназначенный для первичного преобразования информации об измеряемой поверхности, состоящей из датчика и системы его перемещения относительно измеряемой поверхности
E. Traversing system of an instrument
F. Système de palpage d'un instrument
23. Ощупывающая система прибора с зависимой опорой	Ощупывающая система прибора, в которой датчик опирается на измеряемую поверхность так, что эта поверхность, действуя на опору датчика, оказывает влияние на траекторию его перемещения относительно поверхности
E. Traversing system of an instrument with skid-dependent datum
F. Système de palpage avec patin d'un instrument
24. Ощупывающая система прибора с независимой опорой	Ощупывающая система прибора, в которой датчик не опирается на измеряемую поверхность и перемещается независимо, сохраняя ориентацию постоянной, что достигается путем перемещения датчика по внешней базе, так что измеряемая поверхность не действует на датчик и не оказывает влияния на траекторию его перемещения относительно поверхности
E. Traversing system of an instrument with the external reference datum
F. Système de palpage avec reference independante d'un instrument
25. Контактный прибор одновременного преобразования профиля	Прибор для измерения параметров шероховатости поверхности профильным методом с одновременным преобразованием информации о профиле при механическом взаимодействии с измеряемой поверхностью
E. Contact instrument of instantaneous profile transformation
F. Instrument avec contact, \text{а} transformation instantanée du profil
26. Бесконтактный прибор одновременного преобразования профиля	Прибор для измерения параметров шероховатости поверхности профильным методом с одновременным преобразованием информации о профиле без механического взаимодействия с измеряемой поверхностью
E. Contactless instrument of instantaneous profile transformation
F. Instrument sans contact, \text{а} transformation instantanée du profil
27. Профилометр	Прибор для измерения параметров шероховатости, показывающий значения этих параметров или обеспечивающий их регистрацию
E. Profile meter
F. Profilomètre
28. Профилометр с постоянной длиной трассы ощупывания при измерении	Профилометр, измеряющий параметр шероховатости поверхности на отрезке длины, начало и конец которого зафиксированы ограничителями. Примечание. Профилометры этого типа обычно показывают и удерживают значение измеряемого параметра, полученное в конце указанного отрезка длины.
E. Profile meter with predetermined traversing length
F. Profilomètre a longueur d'exploration constante
29. Профилограф	Прибор для регистрации и измерения координат профиля поверхности в любой форме
E. Profile recording instrument
F. Enregistreur
ХАРАКТЕРИСТИКИ СРЕДСТВ ИЗМЕРЕНИЙ
30. Вертикальное увеличение прибора V_{v}	Масштаб преобразования координат профиля в направлении перемещения щупа, перпендикулярном к поверхности
E. Vertical magnification of a profile recording instrument
F. Grossissement vertical d'un enrégistreur
31. Горизонтальное увеличение прибора V_{h}	Масштаб преобразования координат профиля в направлении перемещения щупа вдоль поверхности. Примечание. Под масштабом преобразования понимают отношение регистрируемой величины к перемещению щупа в соответствующем направлении. Применительно к профилограмме — отношение движения пера или носителя к перемещению щупа в соответствующем направлении.
E. Horizontal magnification of a profile recording instrument
F. Grossissement horizontal d'un enrégistreur
32. Относительная погрешность вертикального увеличения прибора \delta_{v}	Разность между действительным и номинальным значениями вертикального увеличения прибора, отнесенная к номинальному значению и выраженная в процентах
E. Relative error of vertical magnification of an instrument
F. Erreur relative du grossissement vertical d'un enrégistreur
33. Относительная погрешность горизонтального увеличения прибора \delta_{h}	Разность между действительным и номинальным значениями горизонтального увеличения прибора, отнесенная к номинальному значению и выраженная в процентах
E. Relative error of horizontal magnification of an instrument
F. Erreur relative du grossissement horizontal d'un enrégistreur
34. Статическое измерительное усилие	Усилие воздействия щупа вдоль его оси на контролируемую поверхность, без учета динамических составляющих, возникающих в процессе ощупывания
E. Static measuring force
F. Effort statique de mesurage
35. Постоянная изменения измерительного усилия	Изменение на единицу перемещения статического измерительного усилия, действующего на щуп вдоль оси
E. Rate of change of the static measuring force
F. Taux de variation de l'effort statique de mesure
36. Длина трассы ощупывания	Полная длина участка поверхности, в пределах которого расположен профиль измеряемой поверхности, ощупанный прибором при измерении (см. черт. 3)
E. Traversing length
F. Longueur d'exploration

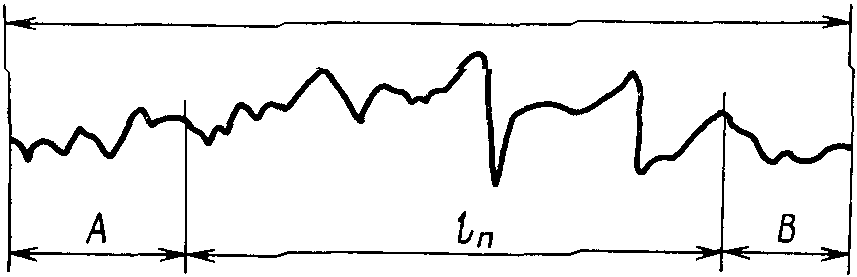

Длина трассы ощупывания A — длина участка предварительного хода датчика; l_{n} — длина участка измерения; B — длина участка завершающего хода датчика Черт. 3
37. Длина участка измерения	Часть длины трассы ощупывания, в пределах которой находится профиль, параметры которого подлежат измерению. Примечание. Длина участка измерения равна длине оценки l_{n} .
E. Measuring length
F. Longueur de mesure
38. Отсечка шага	Длина волны \lambda B , численно равная базовой длине l и условно принимаемая в качестве верхней границы пропускания профилометра, для которой установлен определенный коэффициент пропускания. Примечания: 1. Для аналоговых электрических фильтров он равен 75%. 2. Указанная верхняя граница условно отделяет номинально пропускаемые от номинально подавляемых компонентов спектра профиля.
E. Cut-off
F. Longueur d'onde de coupure

2. Для каждого понятия установлен один стандартизованный термин.

Применение терминов — синонимов стандартизованного термина не допускается.

2.1. Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.

2.2. В табл. 1 приведены в качестве справочных буквенные обозначения к ряду терминов.

2.3 В табл. 1 к термину 36 приведен чертеж.

2.4. В табл. 1 в качестве справочных приведены иноязычные эквиваленты стандартизованных терминов на английском (E) и французском (F) языках.

3. Алфавитные указатели содержащихся в стандарте терминов на русском языке и их иноязычных эквивалентов приведены в табл. 2 — 5.

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ

Термин	Номер термина
Аппаратура для измерения параметров шероховатости поверхности профильным методом	19
Длина трассы ощупывания	36
Длина участка измерения	37
Метод измерения шероховатости поверхности профильный	18
Оператор идеальный	10
Оператор оптимальный	11
Оператор реальный	12
Отсечка шага	38
Погрешность вертикального увеличения прибора \delta_{v} относительная	32
Погрешность горизонтального увеличения прибора \delta_{h} относительная	33
Погрешность методическая \Delta M	13
Погрешность прибора \Delta A	15
Погрешность прибора полная T	16
Погрешность профилометра основная	17
Постоянная изменения измерительного усилия	35
Преобразование профиля	1
Преобразование профиля непреднамеренное	4
Преобразование профиля преднамеренное	3
Прибор одновременного преобразования профиля бесконтактный	26
Прибор одновременного преобразования профиля контактный	25
Прибор последовательного преобразования профиля бесконтактный	21
Прибор последовательного преобразования профиля контактный	20
Профилограф	29
Профилометр	27
Профилометр с постоянной длиной трассы ощупывания при измерении	28
Профиль измеренный	7
Профиль модифицированный	6
Профиль ощупанный	5
Профиль преобразованный	2
Расхождение методическое \Delta M_{D}	14
Система прибора ощупывающая	22
Система прибора с зависимой опорой ощупывающая	23
Система прибора с независимой опорой ощупывающая	24
Увеличение прибора вертикальное V_{v}	30
Увеличение прибора горизонтальное V_{h}	31
Усилие измерительное статическое	34
Шаг дискретизации профиля по длине \Delta x	8
Шаг квантования профиля по уровню \Delta y	9

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ

Термин	Номер термина
Basic error of a profile meter reading	17
Contact instrument of instantaneous profile transformation	25
Contactless instrument of consecutive profile transformation	21
Contactless instrument of instantaneous profile transformation	26
Contact instrument of consecutive profile transformation	20
Cut-off	38
Horizontal magnification of a profile recording instrument	31
Ideal operator	10
Instrument error	15
Instrument for the measurement of surface roughness by the profile method	19
Intentional profile transformation	3
Measured profile	7
Measuring length	37
Method divergence	14
Method error	13
Modified profile	6
Optimum operator	11
Profile meter	27
Profile meter with predetermined traversing length	28
Profile method of measurement of the surface roughness	18
Profile quantization step	9
Profile recording instrument	29
Profile sampling interval	8
Profile transformation	1
Rate of change of the static measuring force	35
Real operator	12
Relative error of horizontal magnification of an instrument	33
Relative error of vertical magnification of an instrument	32
Static measuring force	34
Total instrument error	16
Traced profile	5
Transformed profile	2
Traversing length	36
Traversing system of an instrument	22
Traversing system of an instrument with skid-dependent datum	23
Traversing system of an instrument with the external reference datum	24
Vertical magnification of a profile recording instrument	30
Unintentional profile transformation	4

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА ФРАНЦУЗСКОМ ЯЗЫКЕ

Термин	Номер термина
Divergence entre méthodes	14
Effort statique de mésurage	34
Enrégistreur	29
Erreur de base des indications du profilomètre	17
Erreur de l'instrument	15
Erreur due \text{а} la méthode	13
Erreur relative du grossissement horizontal d'un enrégistreur	33
Erreur relative du grossissement vertical d'un enrégistreur	32
Erreur total d'instrument	16
Grossissement horizontal d'un enrégistreur	31
Grossissement vertical d'un enrégistreur	30
Instrument avec contact, \text{а} transformation consécutive du profil	20
Instrument de mésurage de la rugosité des surfaces par la méthode du profil	19
Instrument avec contact, \text{а} transformation instantanée du profil	25
Instrument sans contact, \text{а} transformation consécutive du profil	21
Instrument sans contact, \text{а} transformation instantanée du profil	26
Longueur de mesure	37
Longueur d'exploration	36
Longueur d'onde de coupure	38
Méthode du profil pour le mesurage de la rugosité des surfaces	18
Opérateur ideal	10
Opérateur optimal	11
réel Opérateur	12
Pas de discrétisation du profil	8
Pas de quantification du profil	9
Profil mesuré	7
Profil modifié	6
Profilomètre	27
Profilomètre \text{а} longueur d'exploration constante	28
Profil palpé	5
Profil transformé	2
Systéme de palpage avec patin d'un instrument	23
Système de palpage avec référenceindépendante d'un instrument	24
Systeme de palpage d'un instrument	22
Taux de variation de l'effort statique de mesure	35
Transformation du profil	1
Transformation involontaire du profil	4
Transformation volontaire du profil	3

---
