ГОСТ 27963-88 (ИСО 7136-86). Государственный стандарт Союза ССР. Машины землеройные. Трубоукладчики. Термины, определения и техническая характеристика для коммерческой документации
(введен в действие Постановлением Госстандарта СССР от 20.12.1988 № 4322)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МАШИНЫ ЗЕМЛЕРОЙНЫЕ. ТРУБОУКЛАДЧИКИ
ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДЛЯ КОММЕРЧЕСКОЙ ДОКУМЕНТАЦИИ
Earth-moving machinery. Pipe layers. Terminology and commercial Specifications
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Внесен Министерством строительного, дорожного и коммунального машиностроения СССР.
2. Постановлением Государственного комитета СССР по стандартам от 20.12.1988 № 4322 введен в действие государственный стандарт СССР ГОСТ 27963-88, в качестве которого непосредственно применен международный стандарт ИСО 7136-86, с 01.01.1990.
1. НАЗНАЧЕНИЕ
Настоящий стандарт устанавливает терминологию и содержание технической характеристики для коммерческой документации по самоходным гусеничным трубоукладчикам.
2. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на гусеничные трубоукладчики по разд. 4.
3. ССЫЛКИ
Ссылочные документы приведены в Приложении 2.
4. ОБЩИЕ ОПРЕДЕЛЕНИЯ
4.1. Трубоукладчик — самоходная гусеничная машина, предназначенная для подъема и укладки труб и транспортирования оборудования для трубопроводов. Данная машина, базой для которой служит гусеничный трактор, имеет специально сконструированные составные части, например главную раму, противовес, механизм подъема стрелы и груза и боковую стрелу, поворачивающуюся только в вертикальной плоскости.
4.2. Базовая машина — трубоукладчик без рабочего оборудования, соответствующий технической документации изготовителя, то есть с башмаками указанной ширины и механизмом подъема.
4.3. Рабочее оборудование — комплект составных частей (стрела и противовесы), монтируемых на базовую машину для обеспечения выполнения ее основной функции в соответствии с назначением.
4.4. Дополнительное оборудование — поставляемая по выбору заказчика сборочная единица из составных частей, которая может быть смонтирована на базовой машине для специального применения.
4.5. Составная часть — деталь или сборочная единица из деталей базовой машины, рабочего или дополнительного оборудования.
5. БАЗОВАЯ МАШИНА

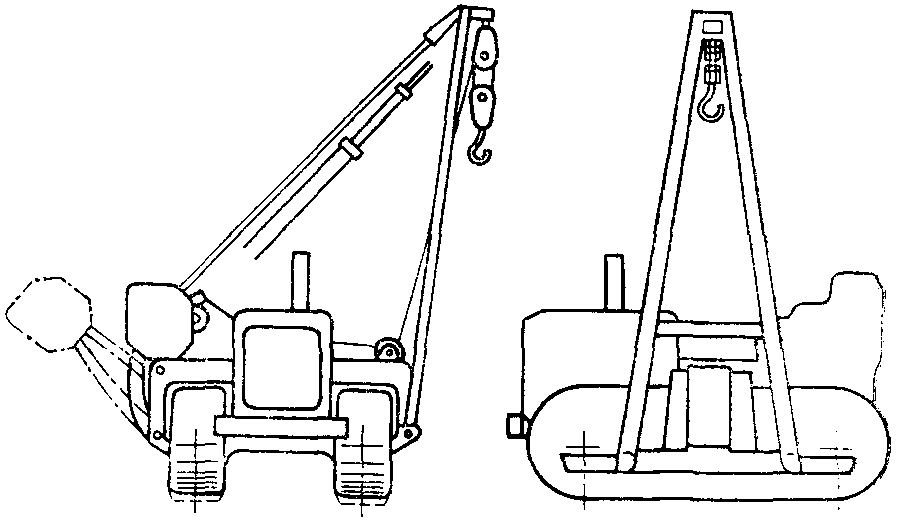

5.1 Основной вид трубоукладчика — по черт. 1.
Примечание. В настоящее время существуют два вида механизмов подъема стрелы: канатный и гидравлический.

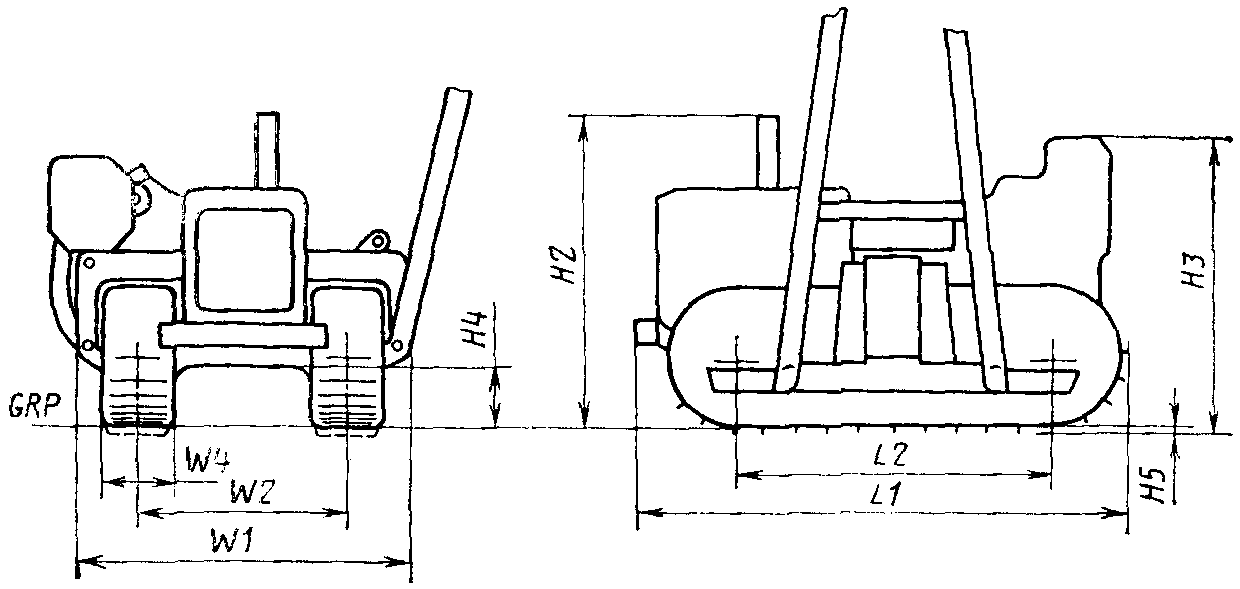

5.2 Размерные характеристики — по черт. 2.
Размеры базовой машины (трубоукладчика)
без трубоукладочного оборудования
Определения размерных характеристик базовой машины — по ИСО 6746/1.

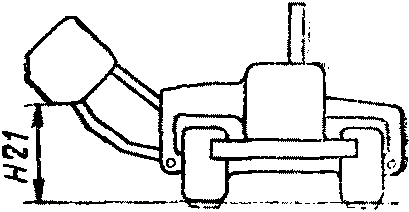

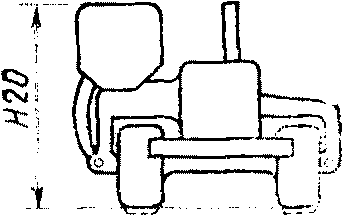

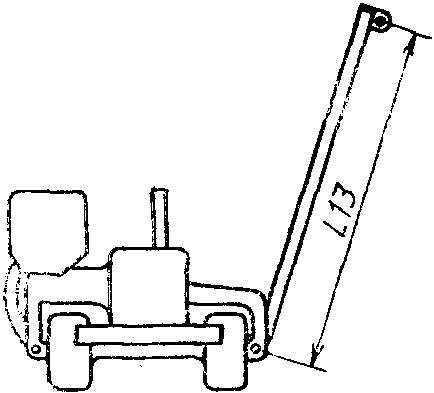

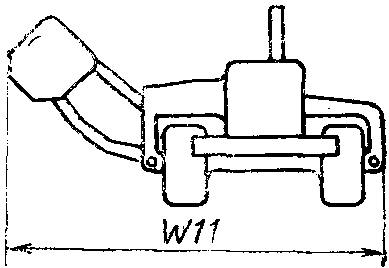

Определения размерных характеристик, относящихся только к трубоукладчикам, приведены в Приложении 1.
5.3 Массы
5.3.1. Эксплуатационная масса — масса базовой машины с рабочим оборудованием, указанным изготовителем, с полностью заправленными топливным баком, гидросистемой, системами смазывания и охлаждения, с канатом и крюком и с учетом массы оператора (75 кг).
5.3.2. Отгрузочная масса — масса базовой машины без оператора с полностью заправленными гидросистемой, системами смазывания и охлаждения, с 10%-ной заправкой топливного бака и либо со стрелой, противовесом, рамами противовеса, кабиной или навесом, либо без них, в зависимости от указаний изготовителя.
5.3.3. Масса кабины (навеса) — масса кабины (навеса) со всеми их составными частями и элементами крепления к базовой машине.

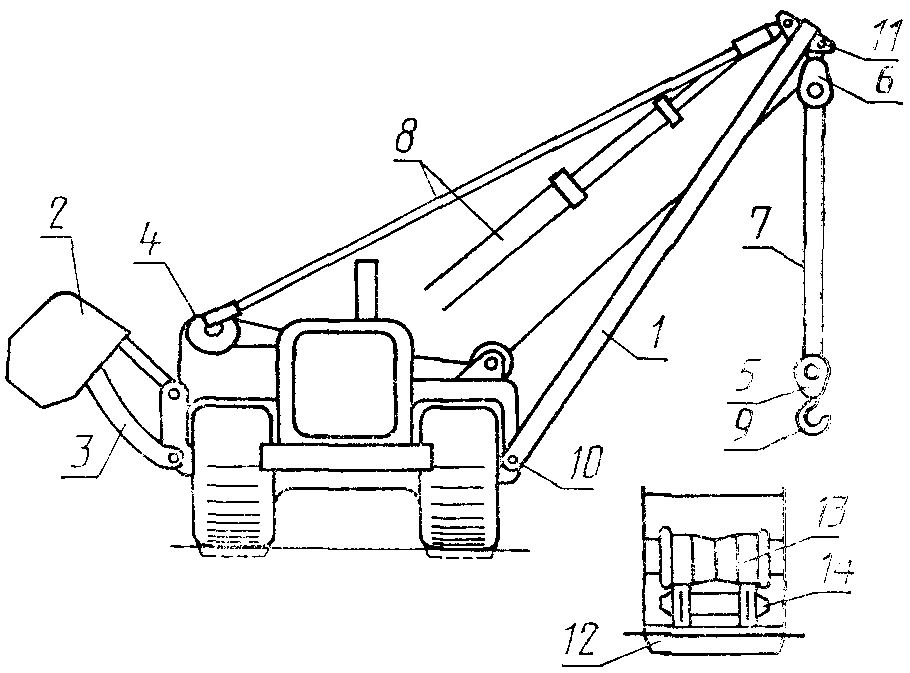

5.4 Наименования составных частей — по черт. 3.
1 — стрела; 2 — противовес; 3 — рама (рамы) противовеса;
4 — барабаны подъема груза и (если имеется) подъема стрелы;
5 — нижняя обойма грузового полиспаста;
6 — верхняя обойма грузового полиспаста;
7 — грузоподъемный канат; 8 — канат или гидроцилиндр
подъема стрелы; 9 — грузовой крюк; 10 — шарнир
основания стрелы; 11 — шарнир верхней грузовой обоймы;
12 — башмак гусеницы; 13 — опорный каток гусеницы;
14 — звено гусеницы
6. ЭКСПЛУАТАЦИОННАЯ ТЕРМИНОЛОГИЯ
6.1 Мощность-нетто двигателя — см. ИСО 9249.
6.2 Максимальные скорости движения — см. ГОСТ 27927.
6.3. Скорость перемещения крюка — скорость перемещения крюка, измеряемая при номинальной частоте вращения коленчатого вала двигателя при порожнем барабане.
6.4. Номинальный груз — груз при указанных грузовых вылетах, положении противовеса, числе ветвей каната и разрывной прочности каната.
6.5 Грузоподъемность <*>.
<*> Метод определения грузоподъемности войдет в международный стандарт, разрабатываемый в настоящее время.
7. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДЛЯ КОММЕРЧЕСКОЙ ДОКУМЕНТАЦИИ, ВЫРАЖЕННАЯ В ЕДИНИЦАХ СИ (ПРИМЕРЫ)
7.1 Двигатель (привести характеристики).
С воспламенением от сжатия или с искровым зажиганием.
Тактность (двух- или четырехтактный).
С естественным всасыванием, механическим наддувом или газотурбонаддувом.
Система охлаждения (воздушное или водяное охлаждение).
Мощность-нетто на маховике ... при ... об/мин.
Максимальный крутящий момент ... при ... об/мин.
Напряжение электрооборудования ... В.
7.2 Трансмиссия машины (указать тип).
С ручным переключением передач, со сцеплением на маховике.
С сервопереключением, с гидротрансформатором.
Число скоростей переднего и заднего хода.
Скорости передвижения передним и задним ходом.
7.3 Рулевое управление и торможение.
Тип тормозов (барабанные, дисковые, работающие в масле, сухие).
Система привода (гидравлическая, механическая).
7.4 Заправочные емкости систем машины.
Механизмы подъема стрелы и груза.
7.5 Конечные передачи (указать тип).
7.6 Гусеничный ход (см. черт. 2).
Площадь опорной поверхности (2 х W4 х L2).
Число башмаков гусеницы (с каждой стороны).
Число опорных катков (с каждой стороны).
7.7 Трубоукладочные механизмы (тип, размеры, масса).
Механизмы подъема стрелы и груза (тип и характеристики — диаметры блоков, число ветвей каната, размеры гидроцилиндров, подача насоса и т.д.).
Муфты и тормоза (типы и размеры).
Барабаны подъема стрелы и груза (размеры и канатоемкость).
Диаметр каната и минимальная разрывная прочность.
7.8 Карта грузоподъемностей.

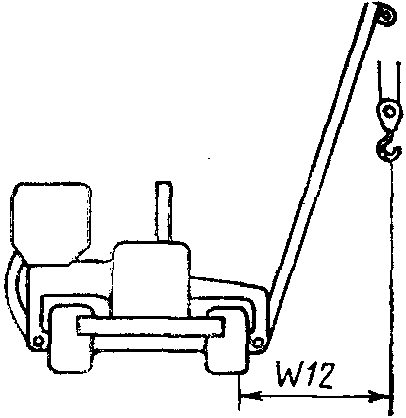

Карта номинальных грузов при указанных вылетах груза (W12).
7.9 Эксплуатационная масса.
7.10 Отгрузочная масса.

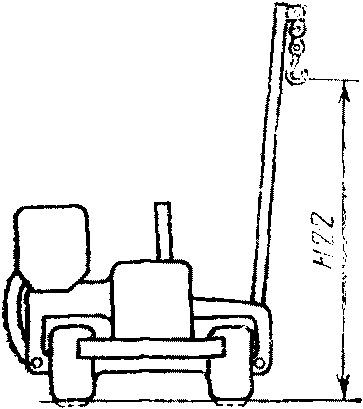

7.11. Габаритные размеры трубоукладчика (приложить схемы, например черт. 2).
| Пункт, в котором приведена ссылка | Обозначение соответствующего стандарта | Обозначение отечественного нормативно-технического документа, на который дана ссылка |
|---|---|---|
| 5.2 | ИСО 6746/1 | - |
| 6.1 | ИСО 9249 | - |
| 6.2 | ИСО 6014 | ГОСТ 27927-88 |
