ГОСТ 27936-88. Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкция
(утв. Постановлением Госстроя СССР от 10.10.1988 № 223)
Внимание
Утратил силу в связи с изданием Постановления Госстроя РФ от 02.09.2002 № 118. Взамен данного документа с 1 марта 2003 года введен ГОСТ 25097-2002. Введен в действие с 1 января 1990 года. Документ утратил силу в связи с изданием Постановления Госстроя РФ от 02.09.2002 № 118. Взамен данного документа с 1 марта 2003 года введен ГОСТ 25097-2002.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 27936-88"]:::rst click n0 "https://bukva.ai/docs/gost-27936-88" "ГОСТ 27936-88. Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкция (утв. Постановлением Госстроя СССР от 10.10.1988 N 223)" n1["ГОСТ 25097-2002"]:::doc click n1 "https://bukva.ai/docs/gost-25097-2002" "ГОСТ 25097-2002. Межгосударственный стандарт. Блоки оконные деревоалюминиевые. Технические условия (введен в действие Постановлением Госстроя РФ от 02.09.2002 N 118)" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 10 октября 1988 г. № 223
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И ДВЕРИ БАЛКОННЫЕ ДЕРЕВОАЛЮМИНИЕВЫЕ ДЛЯ ОБЩЕСТВЕННЫХ ЗДАНИЙ
Windows and balcony doors of woodaluminium for public buildings. Types and structure
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Государственным комитетом по архитектуре и градостроительству при Госстрое СССР; Всесоюзным научно-исследовательским институтом деревообрабатывающей промышленности (ВНИИдрев) Минлеспрома СССР.
Исполнители: И.С. Ланько, канд. архит. (руководитель темы); Е.Л. Угрюмов, канд. архит.; П.А. Калайда; М.Б. Приймак; В.Ф. Афендиков, канд. эконом. наук; В.В. Аникьев; Н.А. Мамчур; А.А. Жиркова; А.И. Водяницкий; Р.Н. Минчук; С.П. Соловьев, канд. техн. наук; Ю.М. Щипанов; И.В. Строков; В.В. Кислый, канд. техн. наук; А.В. Ткаченко; Г.В. Левушкин; Н.В. Шведов.
2. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 10.10.1988 № 223.
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 111-78 ГОСТ 5088-78 ГОСТ 11214-86 ГОСТ 17585-72 ГОСТ 21519-84 ГОСТ 23166-78 ГОСТ 25097-82 СНиП II-3-79 | 2.5 2.6 1.3, 2.3, 2.4, 2.7, 2.8 2.6 1.4 1.3 1.1 2.3 |
Настоящий стандарт распространяется на деревоалюминиевые окна и балконные двери с деревянным внутренним и алюминиевым наружным переплетами с двойным остеклением (далее — изделия), предназначенные для общественных зданий и сооружений.
1. ТИПЫ
1.1. Деревоалюминиевые окна и балконные двери должны изготавливаться в соответствии с требованиями ГОСТ 25097, настоящего стандарта по рабочим чертежам предприятия-изготовителя, утвержденным в установленном порядке и разработанным по серии 1.136.9-22, выпуск 5/88.
1.2 Изделия подразделяют на два типа:
Р — с раздельными переплетами;
С — со спаренными переплетами.
1.3 Деревянная часть изделий должна соответствовать требованиям ГОСТ 11214 и ГОСТ 23166:
для типа Р — внутренним элементам окон и балконных дверей типа Р;
для типа С — наружным элементам окон и балконных дверей типа Р и черт. 2 - 19 настоящего стандарта.
1.4. Алюминиевая часть изделий должна соответствовать требованиям ГОСТ 21519 и профилям сечений, указанным на черт. 2 - 19.

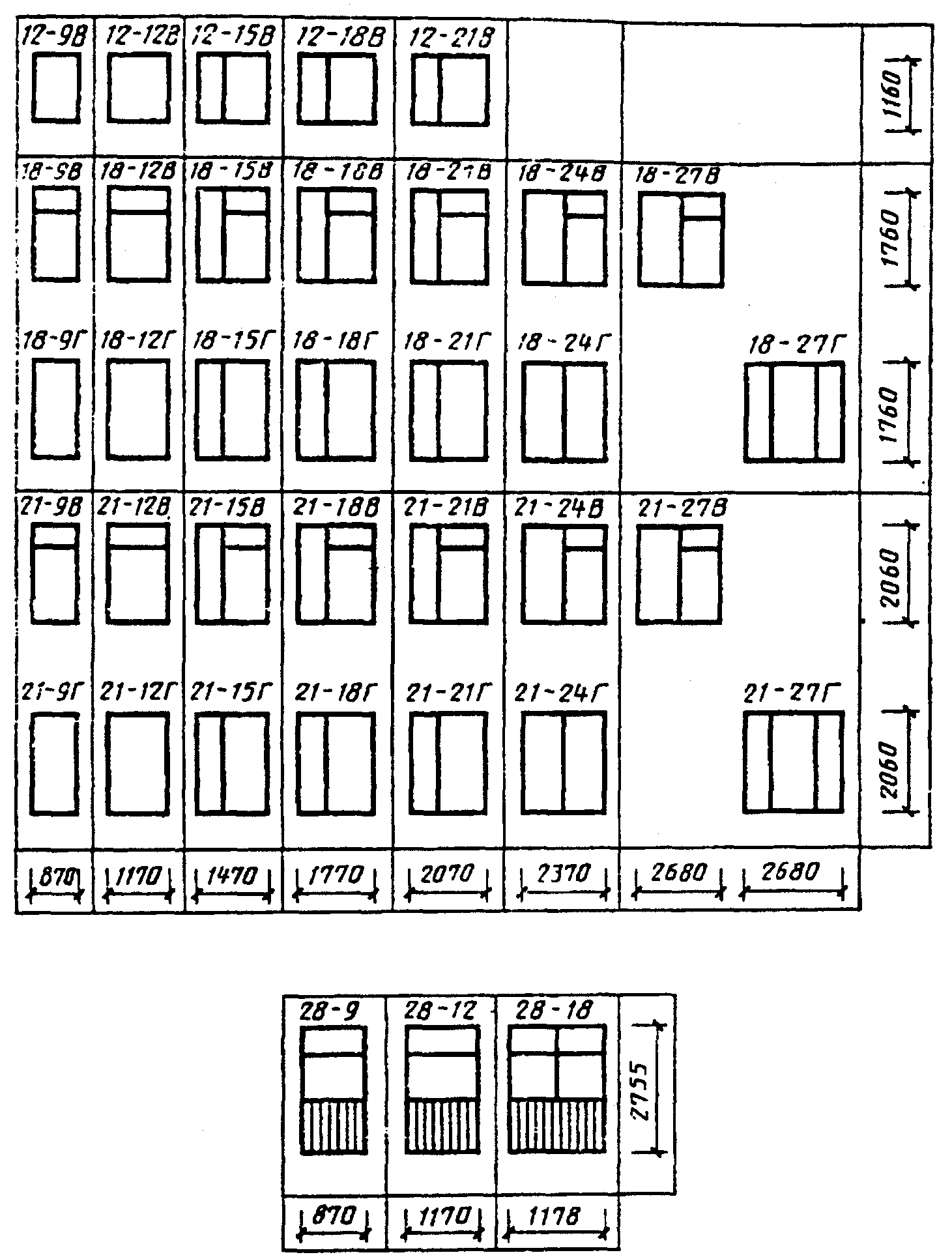

1.5. Габаритные размеры окон и балконных дверей должны соответствовать указанным на черт. 1.
Примечание. Допускается применение окон 13,5М по ширине.
1.6. Одностворчатые окна и балконные двери, в т.ч. с фрамугами, могут изготавливаться с правым и левым открыванием, а многостворчатые окна с несимметричным рисунком переплета — в зеркальном исполнении.
1.7 Устанавливают следующую структуру условного обозначения изделия.
| Наименование изделия: О — окно; Б — балконная дверь | ||||||
| Конструктивное исполнение наружной части: Д — с алюминиевым переплетом | ||||||
| Тип изделия по п. 1.2 | ||||||
| Габаритный размер в модулях (модуль М = 100 мм) по высоте и ширине | ||||||
| Буквы, обозначающие: В, Г — варианты рисунков переплетов окна по черт. 1; Н — рисунок переплета окна в зеркальном исполнении; Л — окно или балконную дверь с левой навеской створок (полотен) | ||||||
| Обозначение настоящего стандарта | ||||||
Пример условного обозначения деревоалюминиевого окна типа С с габаритными размерами по высоте 18М и ширине 9М, с вариантом рисунка окна В:
То же, окна типа С с габаритными размерами по высоте 18М и ширине 15М, с вариантом рисунка окна В и рисунком переплета в зеркальном исполнении:
То же, балконной двери типа Р с габаритными размерами по высоте 28М и ширине 9М:
То же, окна типа Р с габаритными размерами по высоте 18М и ширине 15М, с вариантом рисунка Г:
То же, балконной двери типа Р с габаритными размерами по высоте 28М и ширине 12М, с левой навеской полотен:
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1 Конструкция и основные размеры окон и балконных дверей должны соответствовать:
для типа С — указанным в табл. 2 и на черт. 11 - 19.
2.2. По согласованию изготовителя с потребителем допускается изготовление окон и балконных дверей с фрамугами в отдельных коробках.
2.3. Конструкция заполнения глухой части полотен балконных дверей должна соответствовать ГОСТ 11214. Допускается применение других конструкций заполнения в зависимости от климатических районов эксплуатации изделий и при условии соблюдения требований СНиП II-3-79.
2.4. Для отвода дождевой и конденсатной воды в нижних и средних горизонтальных профилях должны быть предусмотрены водоотводящие отверстия или пазы, число которых должно соответствовать ГОСТ 11214.
2.5. Для остекления изделий следует применять стекло толщиной 3 — 4 мм по ГОСТ 111. Толщину стекла уточняют в проектах с учетом ветровых нагрузок и шумовых воздействий в районе строительства.
2.6. Створки и полотна внутренних деревянных переплетов окон и балконных дверей типов Р и С должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088 и ГОСТ 17585.
Створки и полотна наружных алюминиевых переплетов изделий типа Р должны быть навешены на специальные алюминиевые петли, обеспечивающие дополнительное крепление к деревянной коробке, а типа С — на внутренние деревянные створки и полотна при помощи петель-шарниров.
2.7. Расположение петель и приборов в изделиях устанавливают в рабочих чертежах, утвержденных в установленном порядке, с учетом требований настоящего стандарта и ГОСТ 11214.
2.8. Габариты проемов окон и балконных дверей в наружных стенах зданий должны соответствовать габаритам проемов, принятым в ГОСТ 11214.

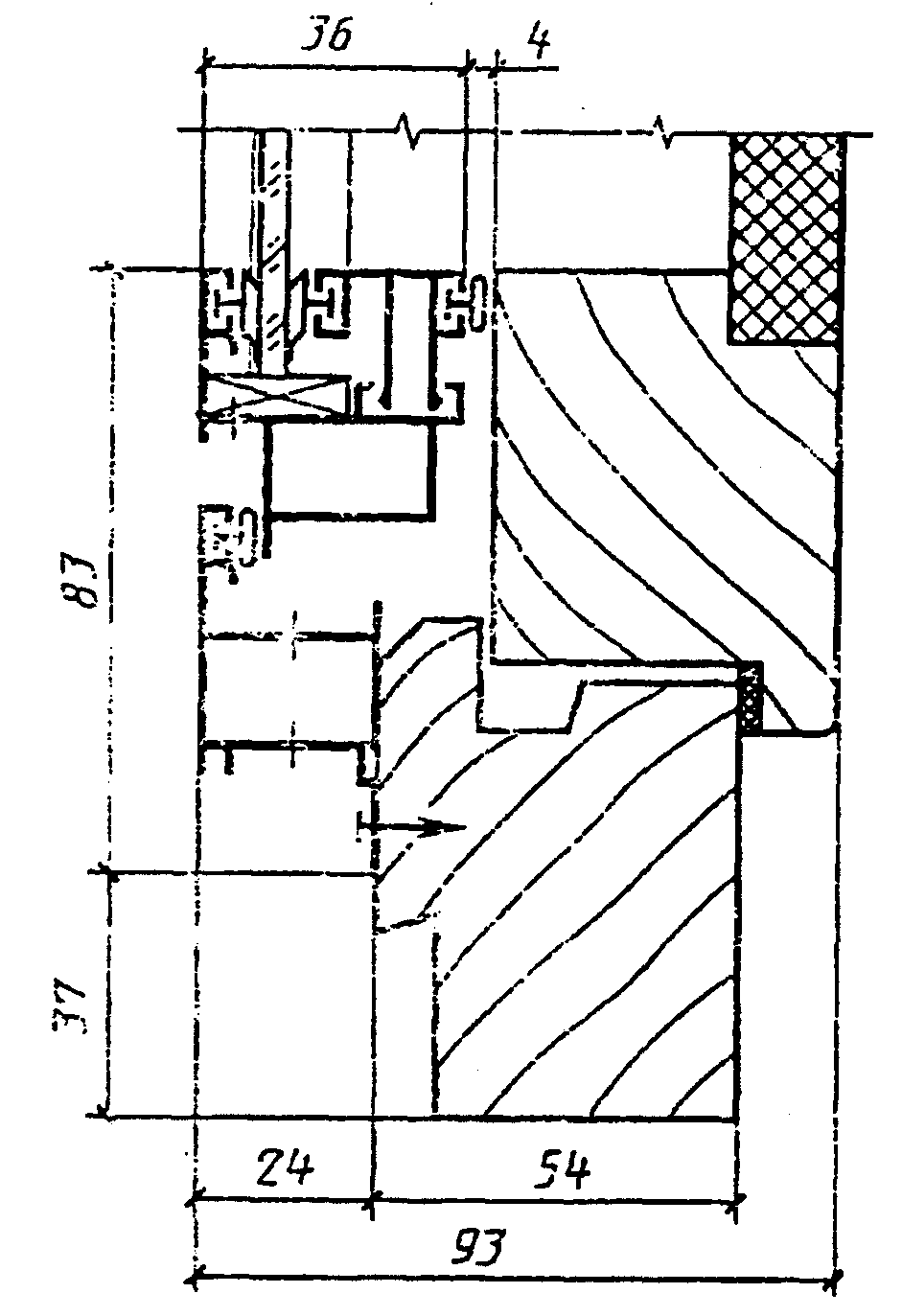

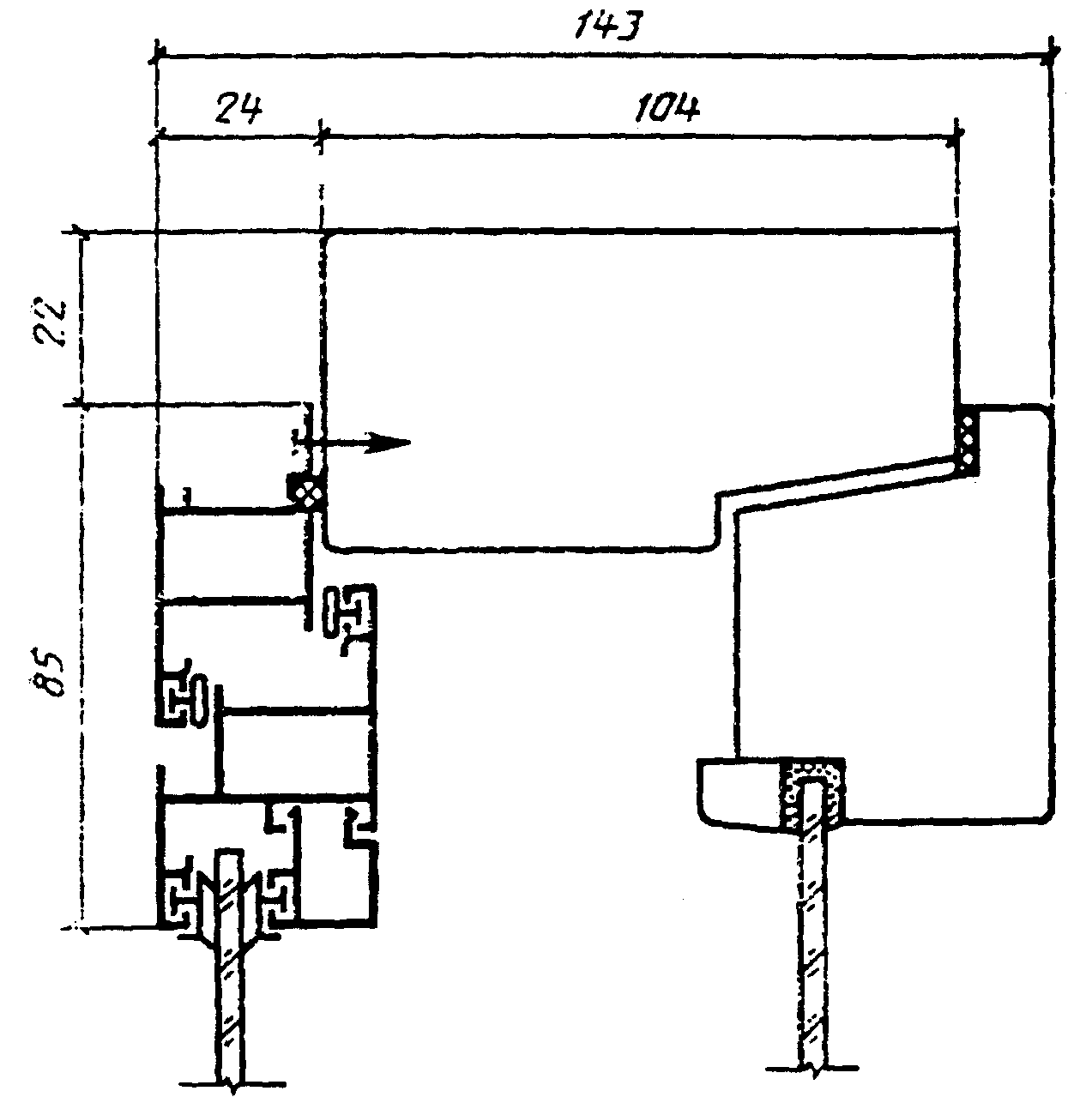

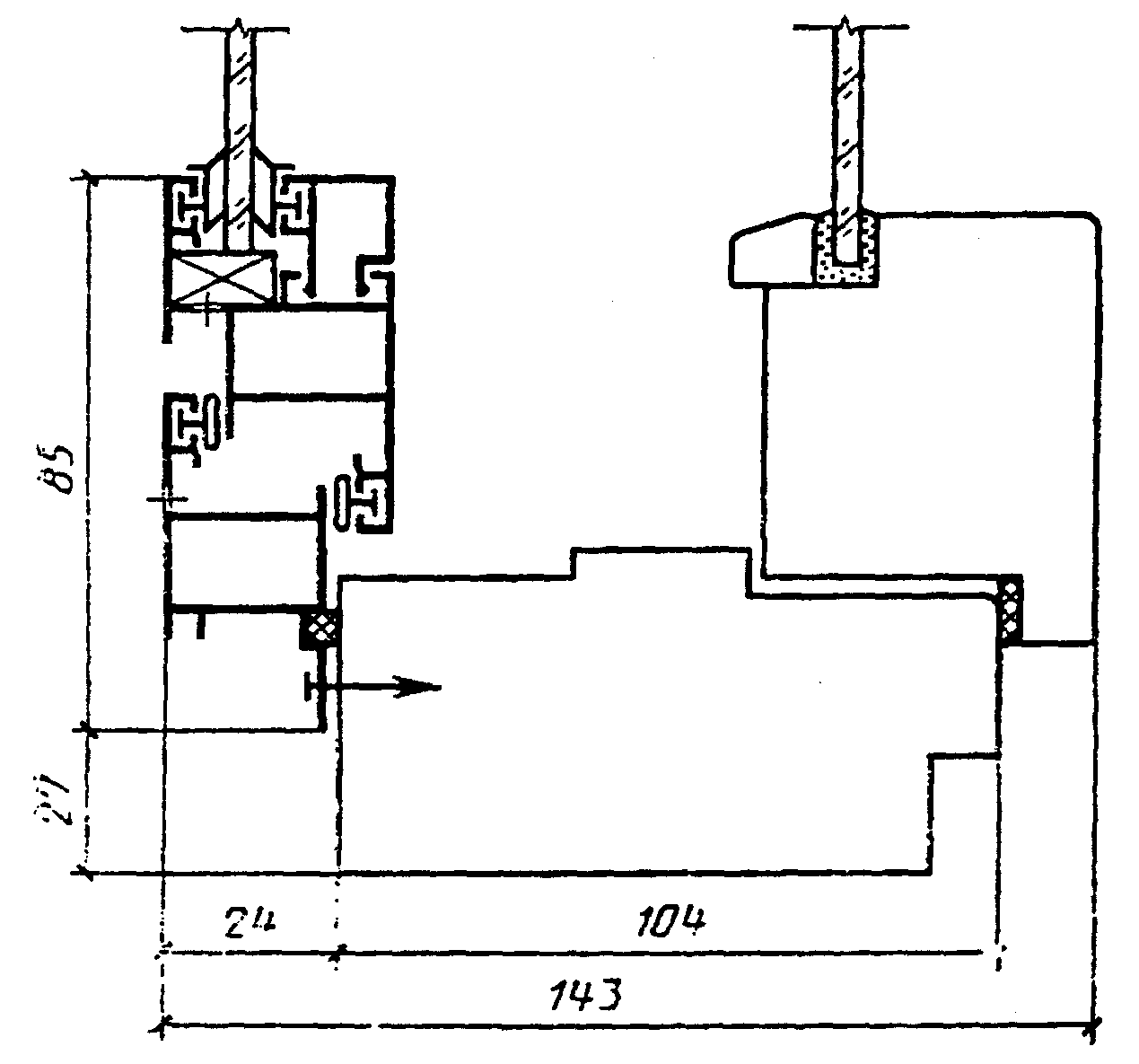

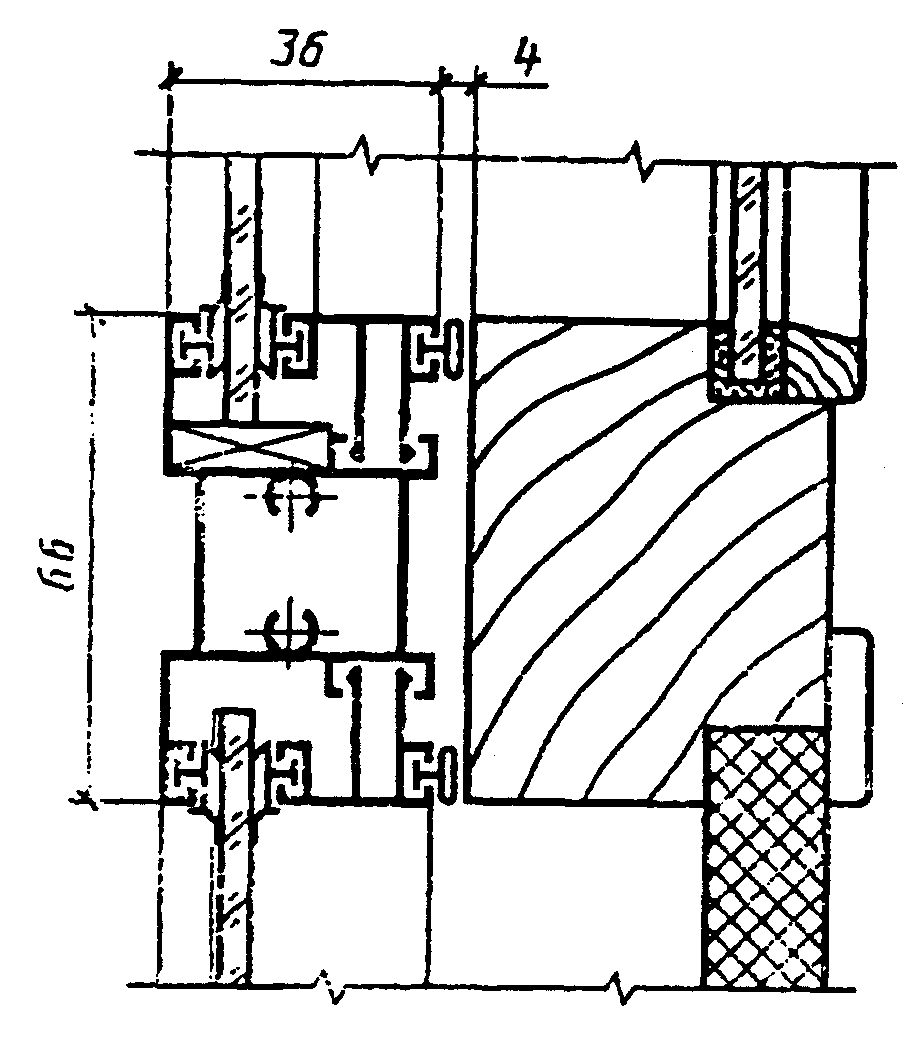

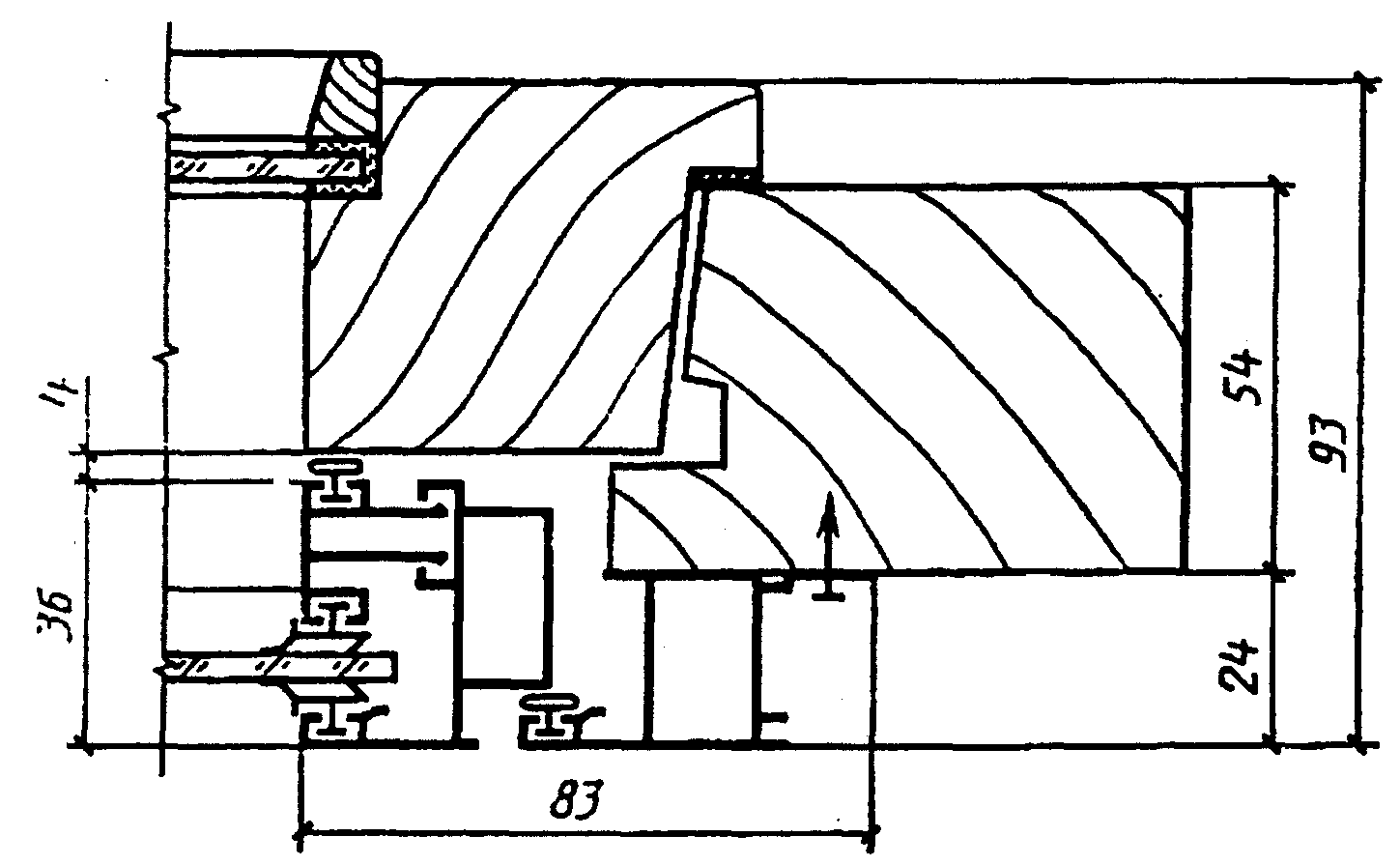

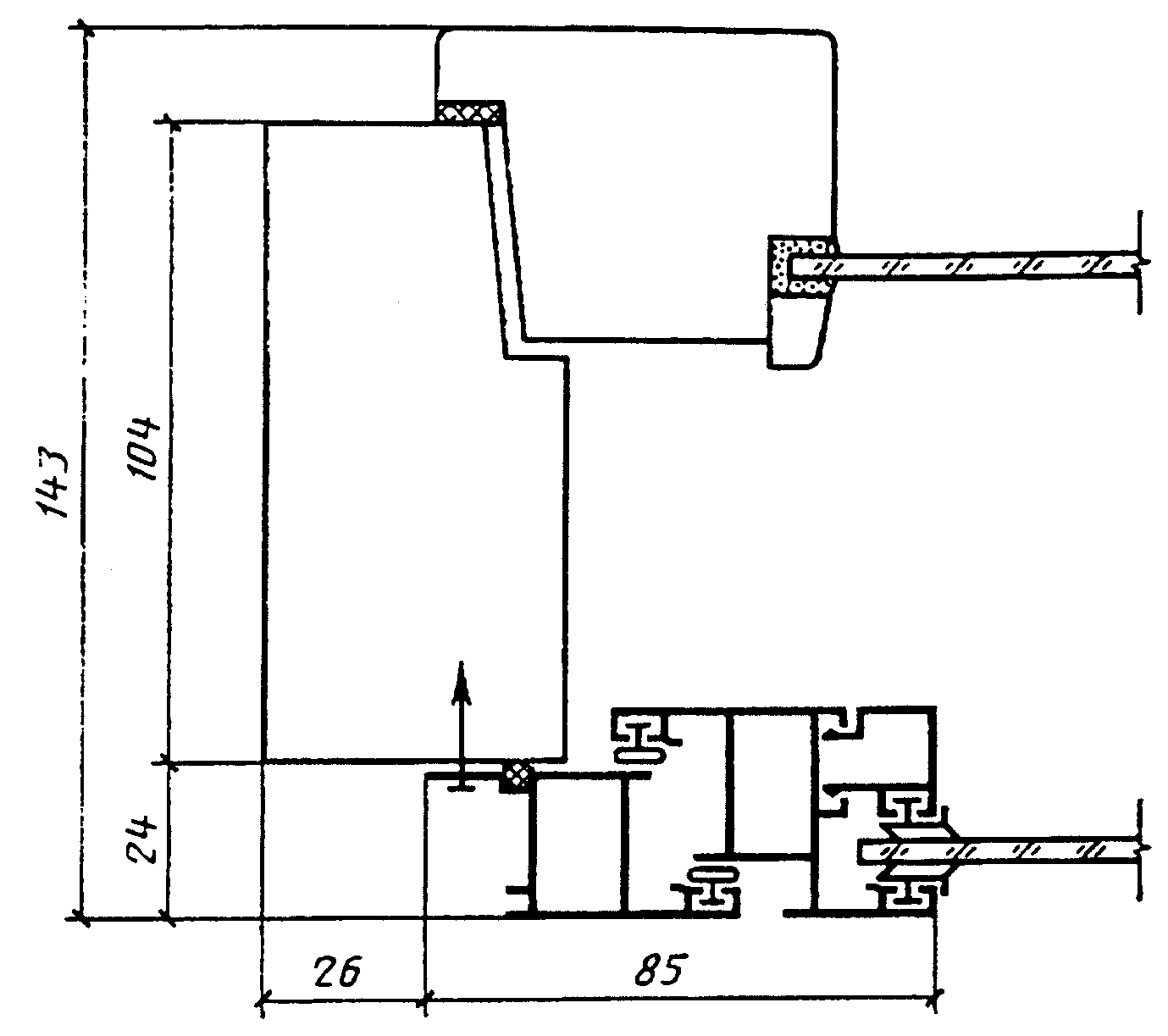

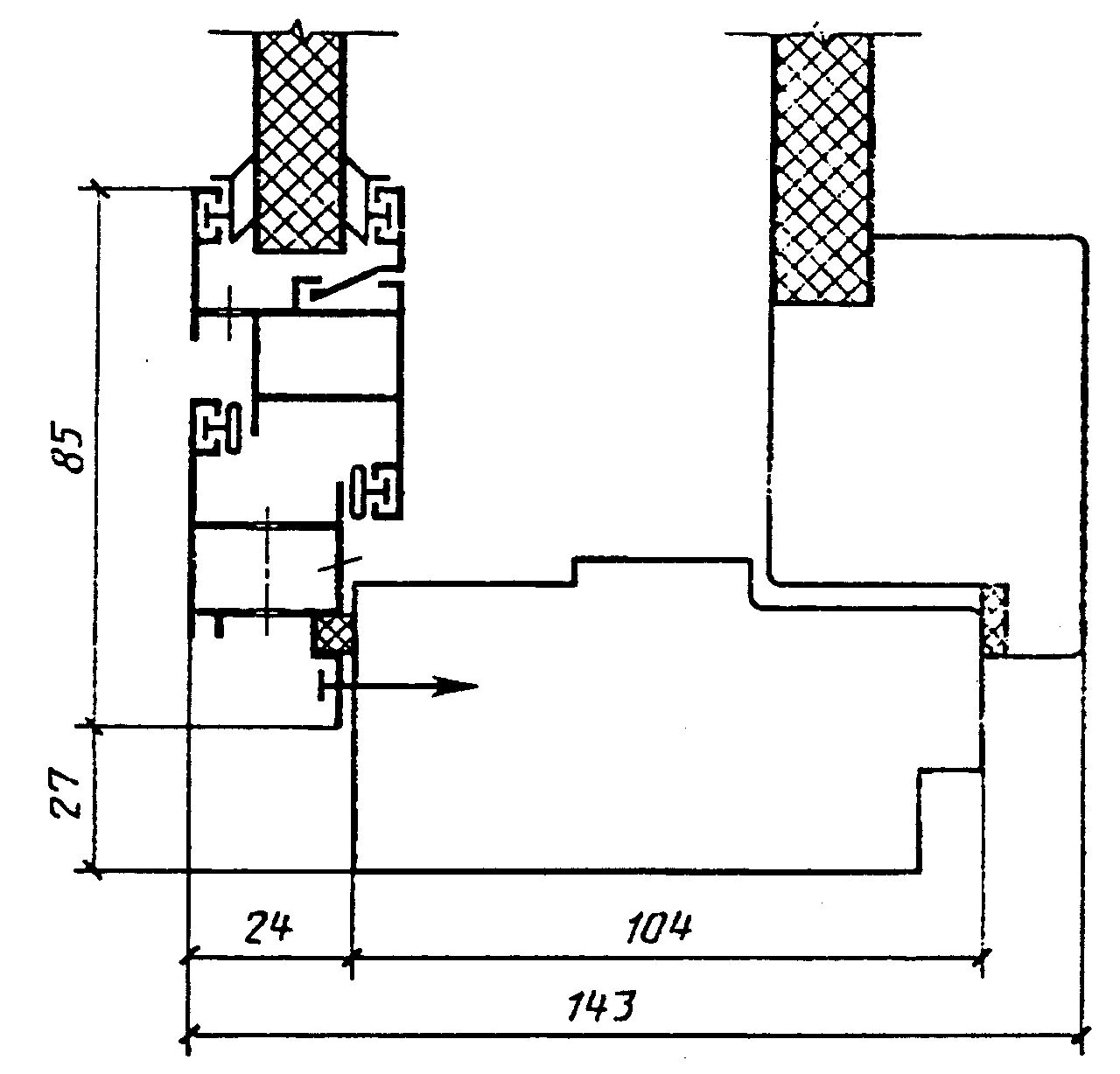

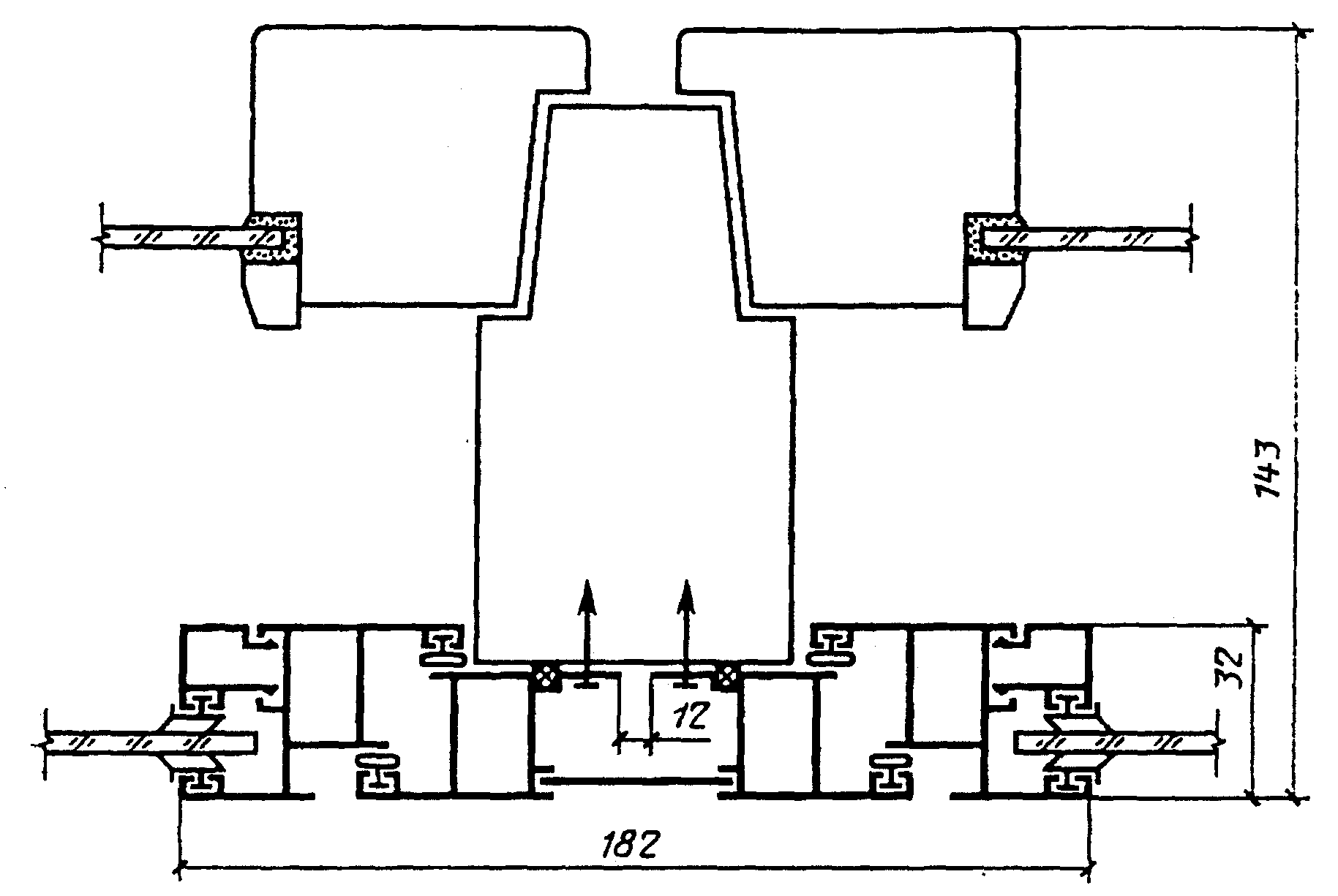

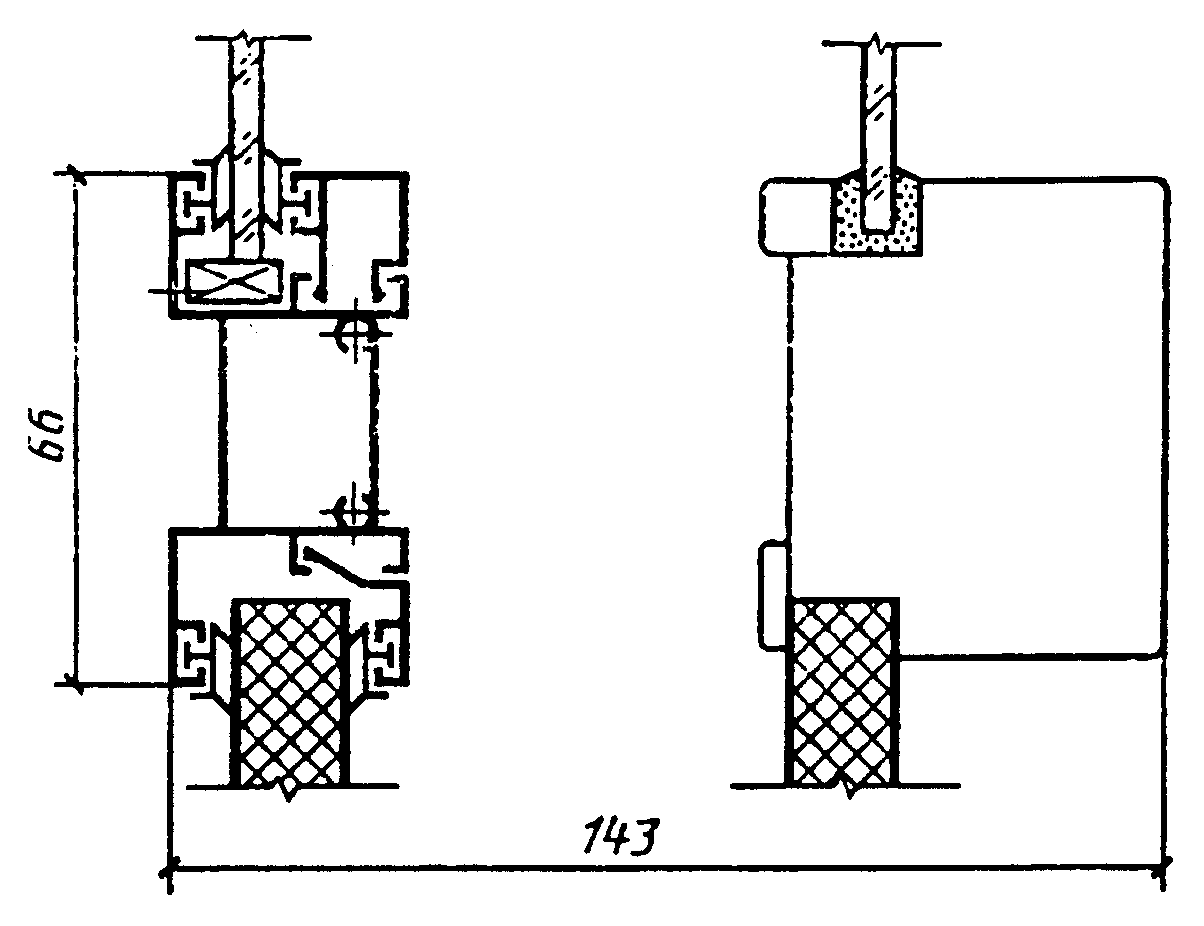

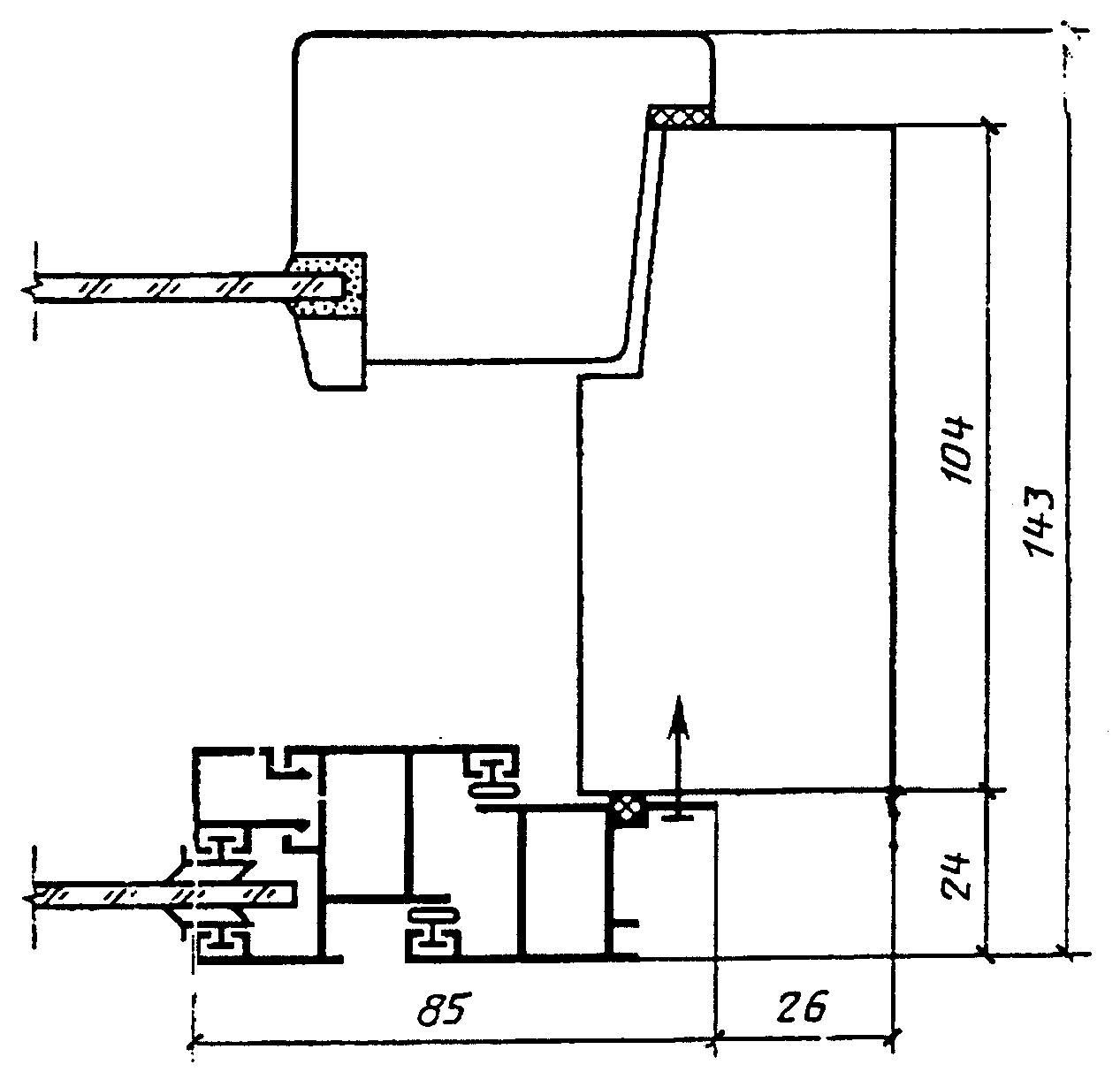

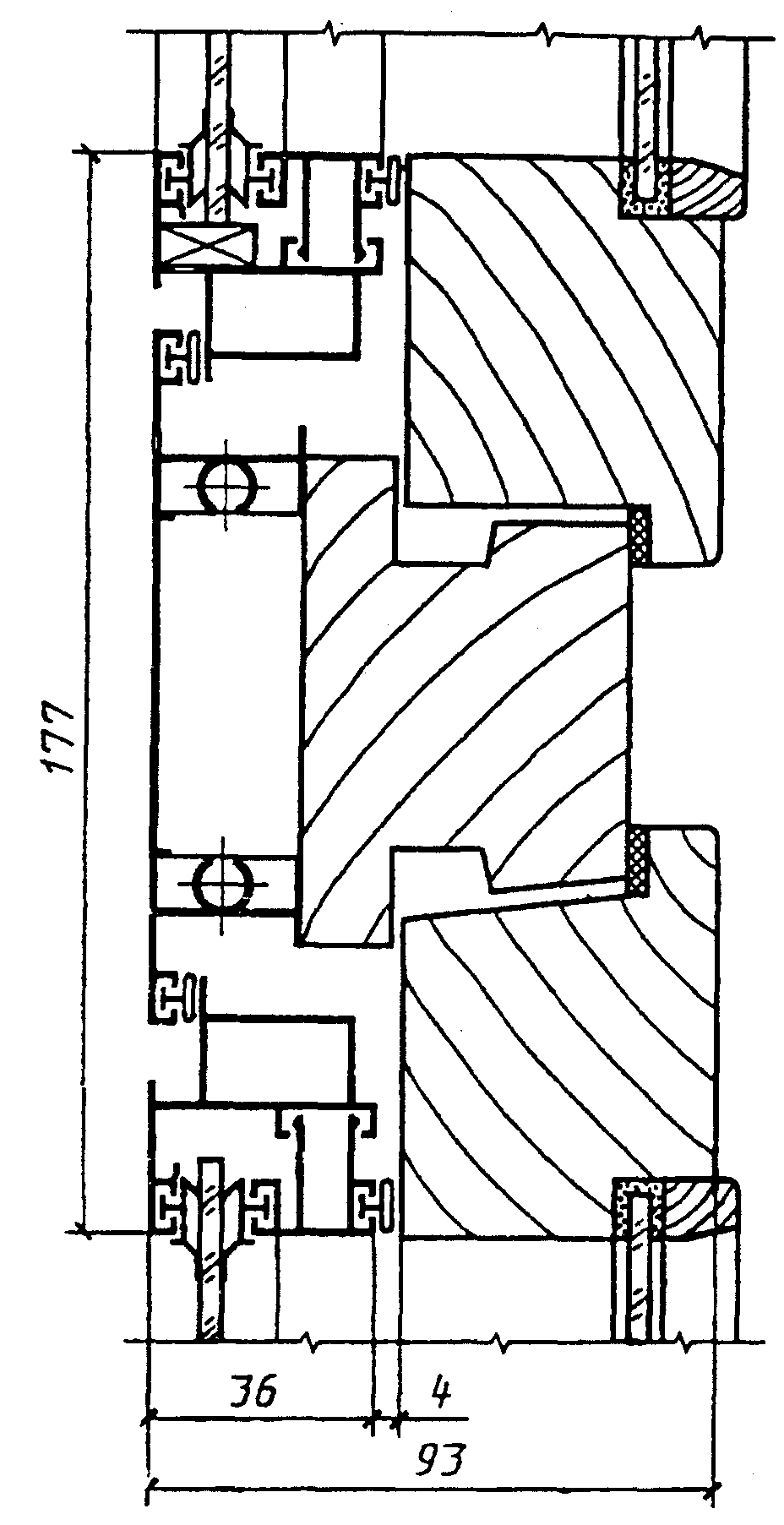

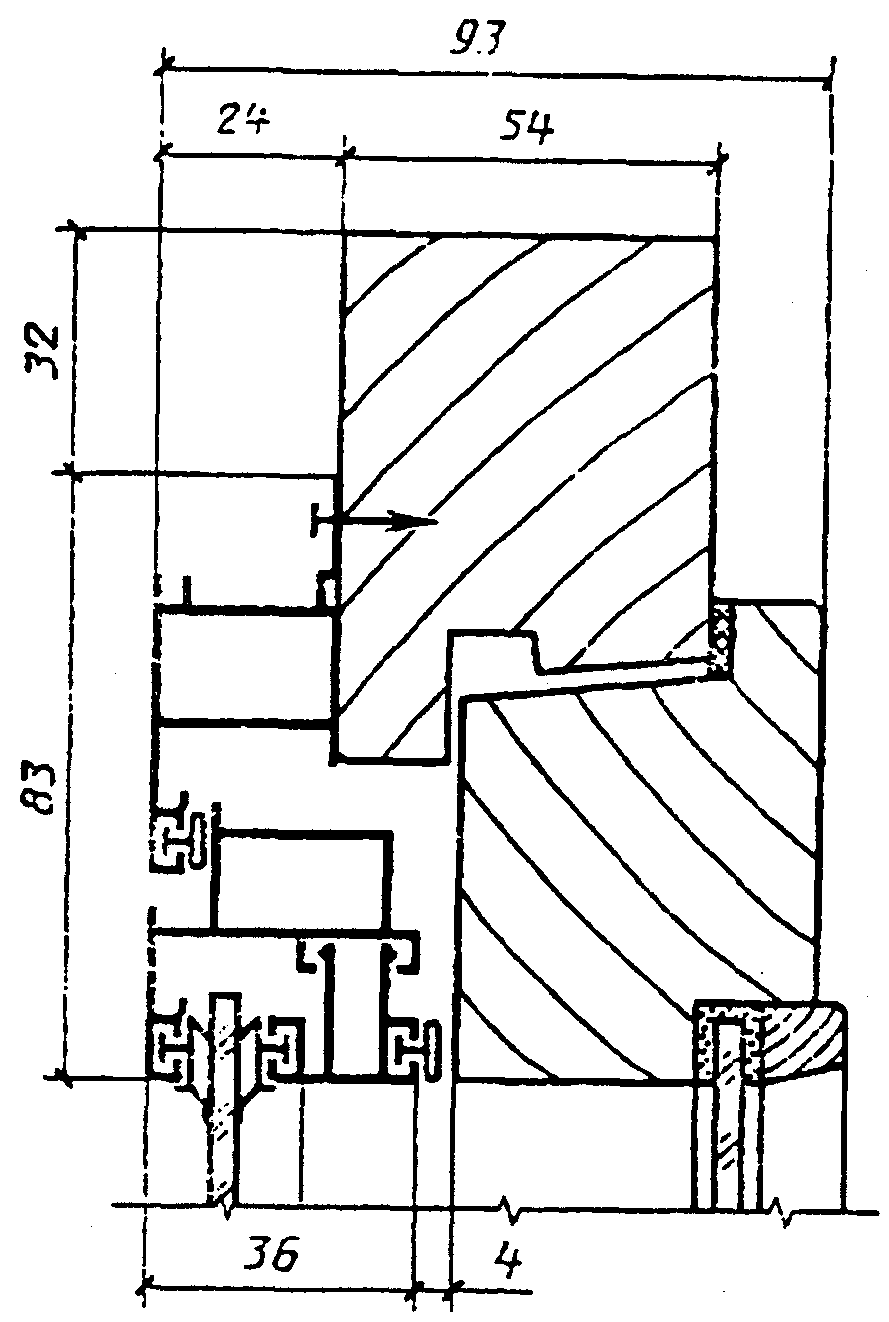

2.9. Места установки уплотняющих прокладок в притворах деревоалюминиевых окон и балконных дверей указаны на черт. 2 - 19.
2.10. По требованию потребителя деревоалюминиевые окна и балконные двери должны комплектоваться нащельниками, сливами, элементами для блокировки (комплектующие изделия), изготовляемыми по рабочим чертежам, утвержденным в установленном порядке. Вид и цвет защитно-декоративного покрытия алюминиевой и деревянной части изделия, а также дополнительные требования определяют по согласованию изготовителя с потребителем.
2.11. Примеры расположения приборов на алюминиевых переплетах в деревоалюминиевых окнах и балконных дверях приведены в Приложении.

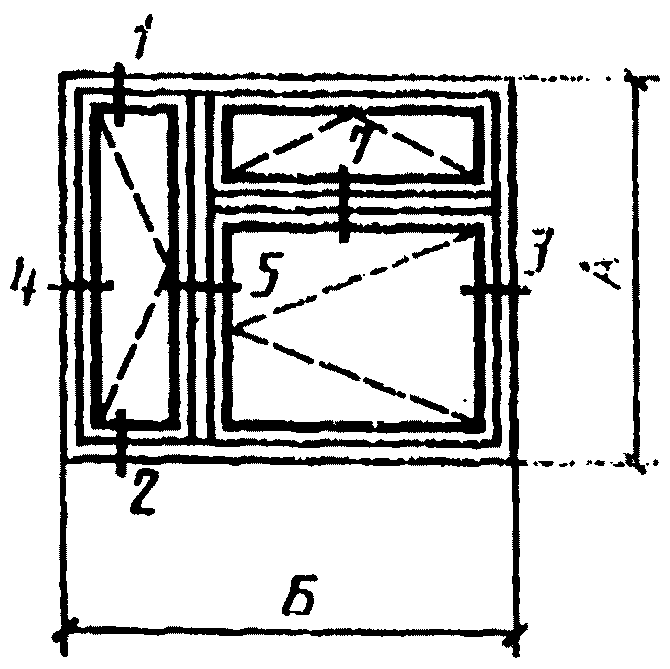

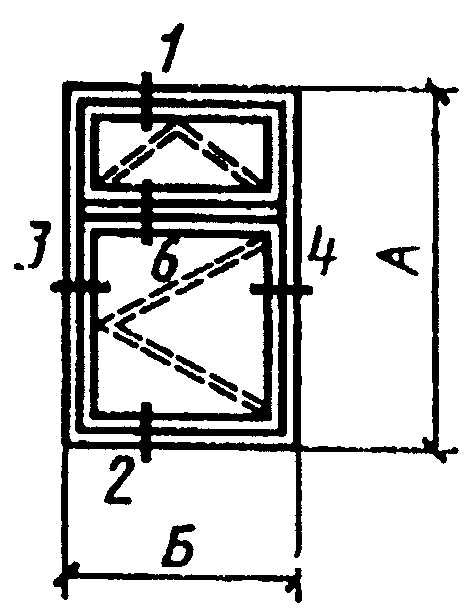

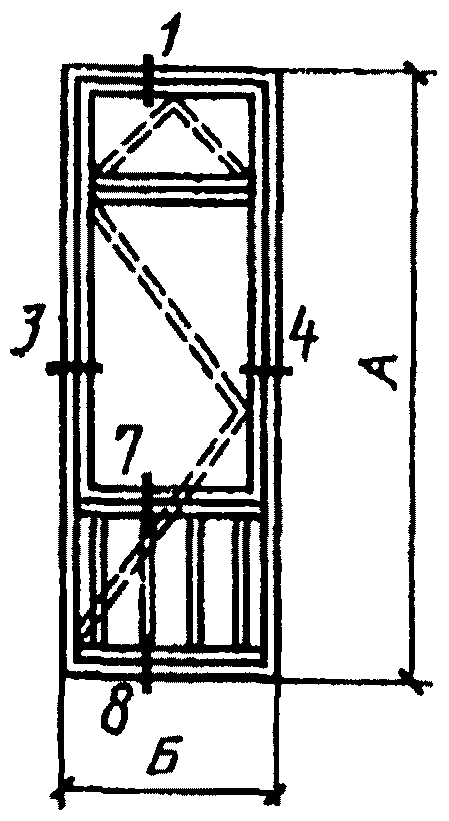

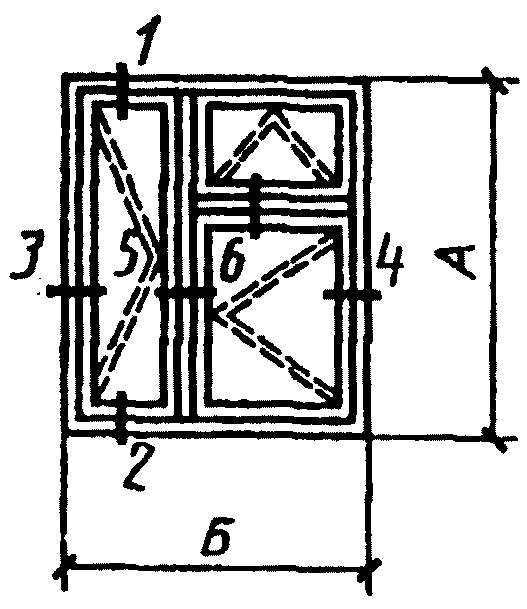

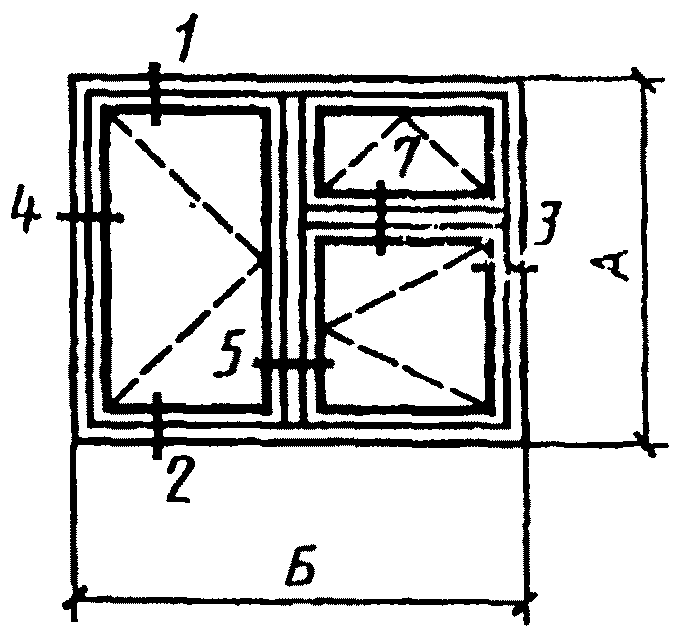

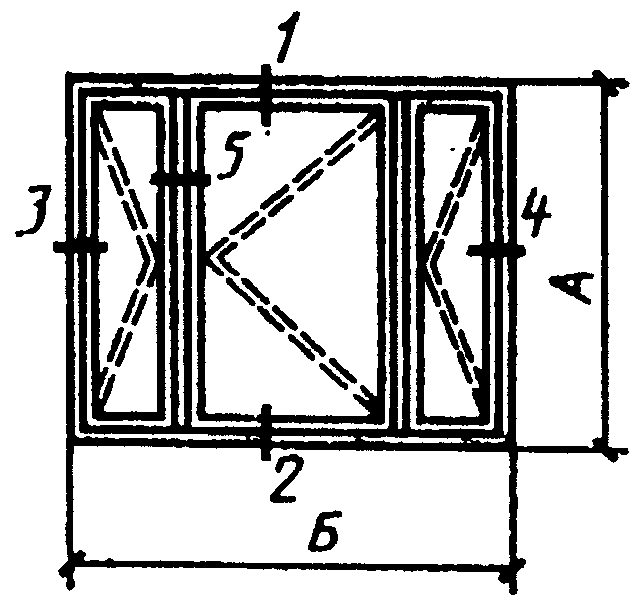

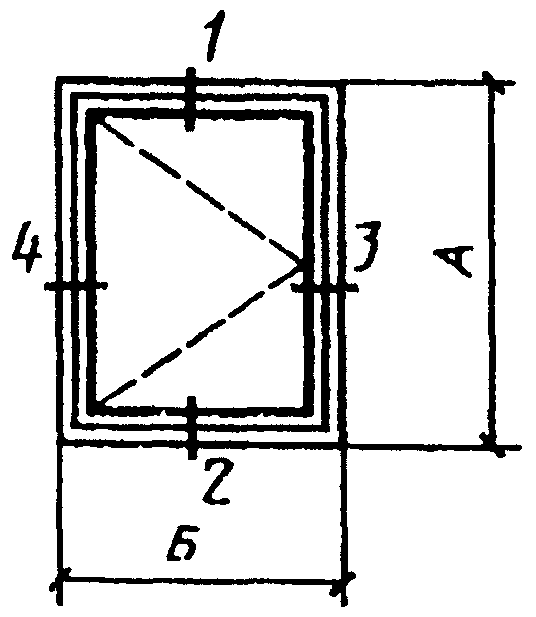

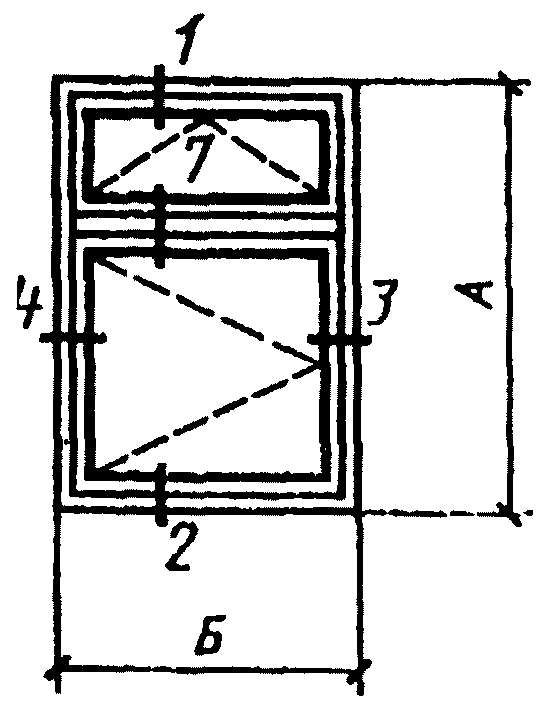

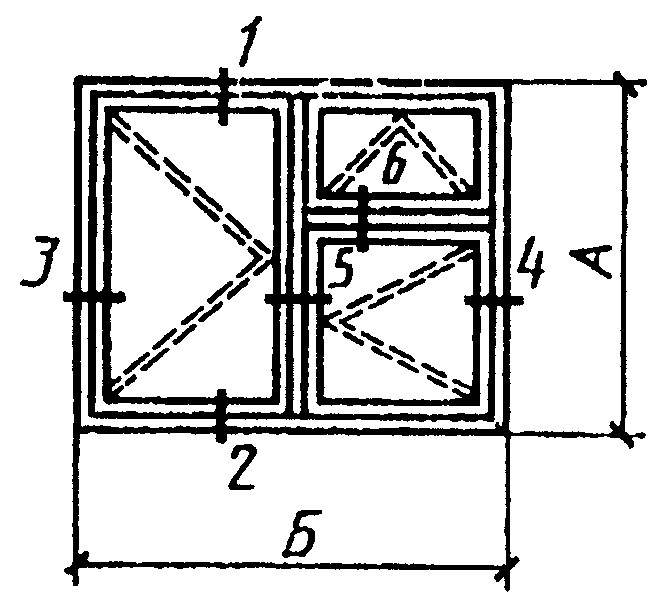

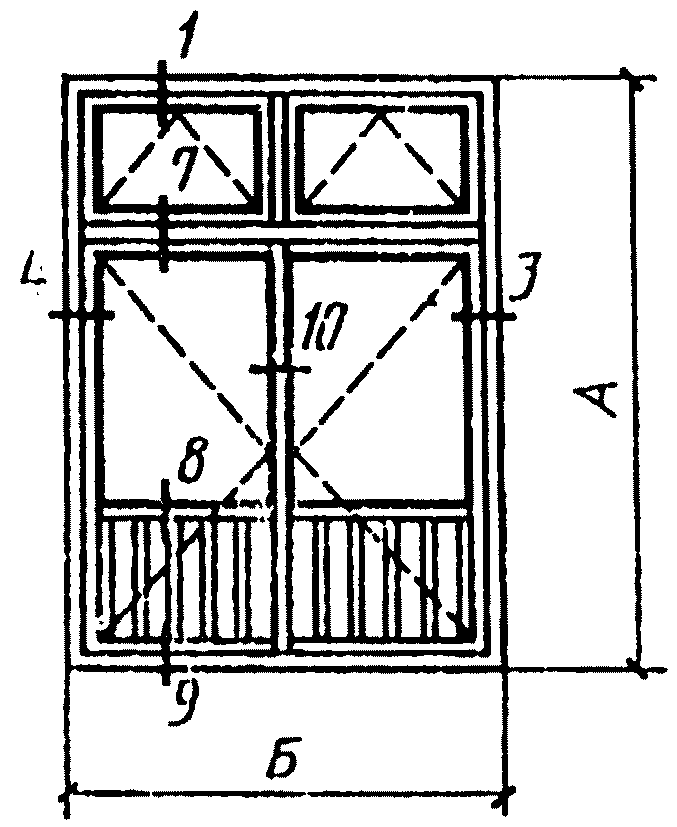

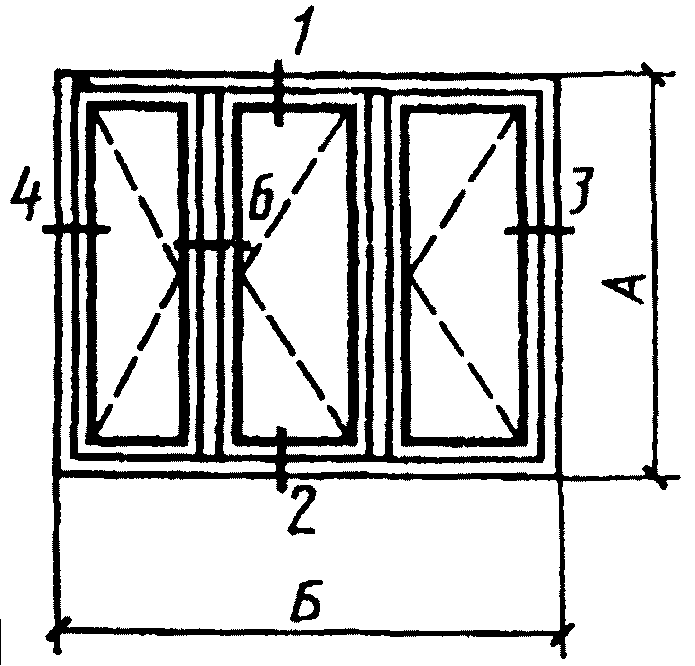

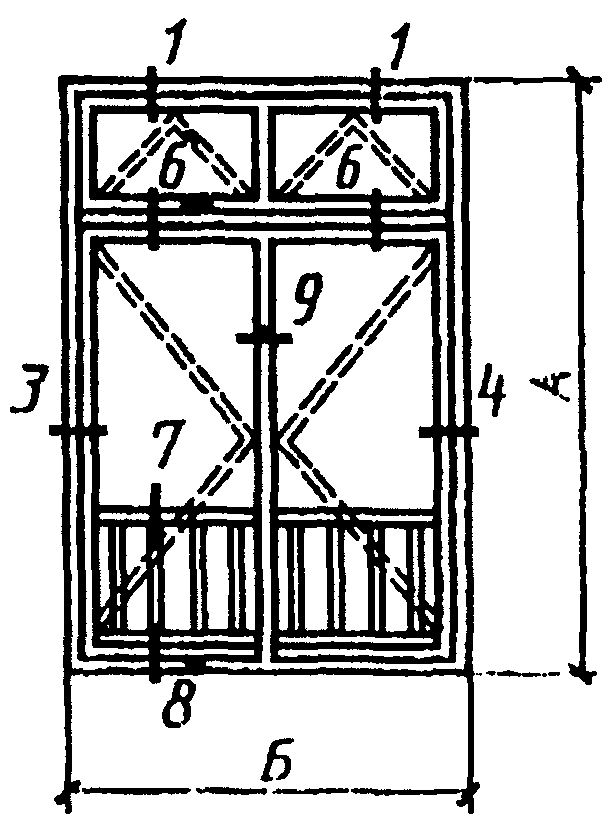

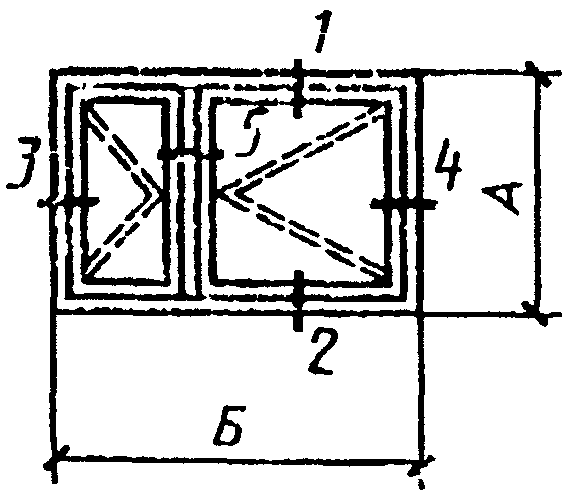

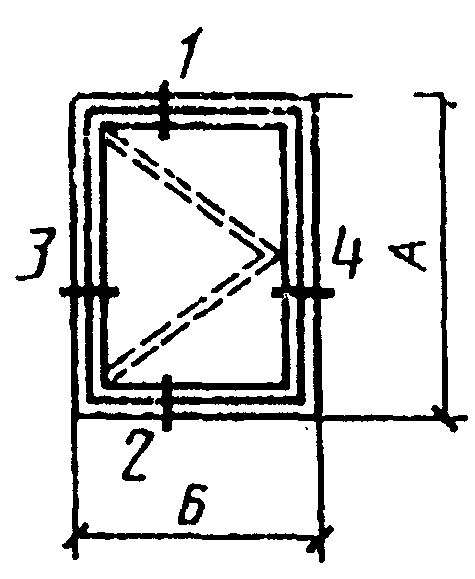

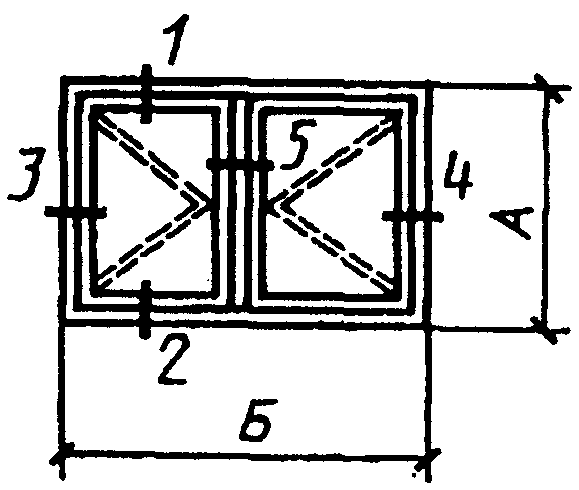

Конструкция и основные размеры окон и балконных дверей с наружным переплетом Тип Р
Примечание. В табл. 1 и 2 размеры на схемах деревоалюминиевых окон и балконных дверей даны в свету по наружным сторонам неокрашенных деревянных коробок.

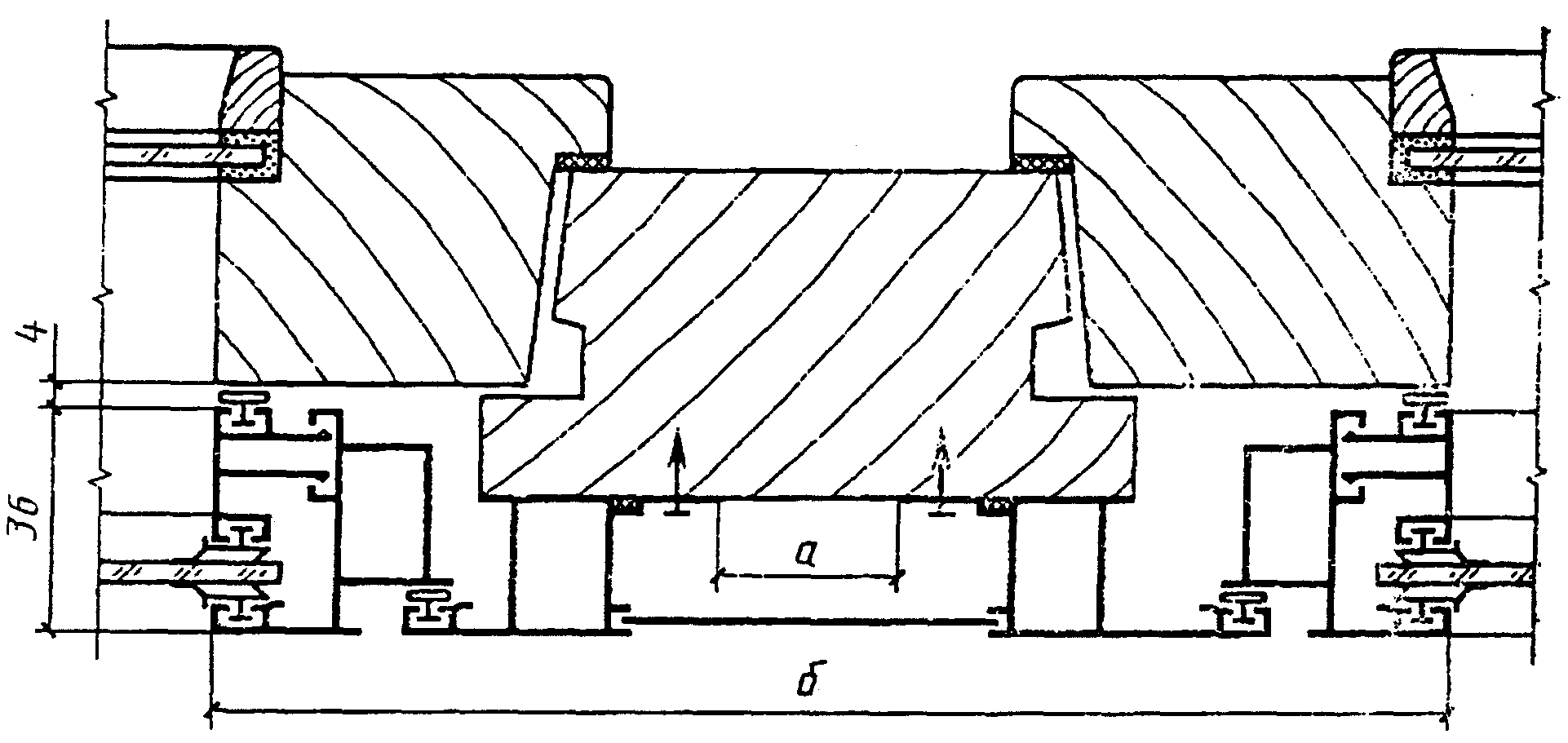

| Сечения | а | б |
|---|---|---|
| 5 | 31 | 197 |
| 6 | 45 | 211 |

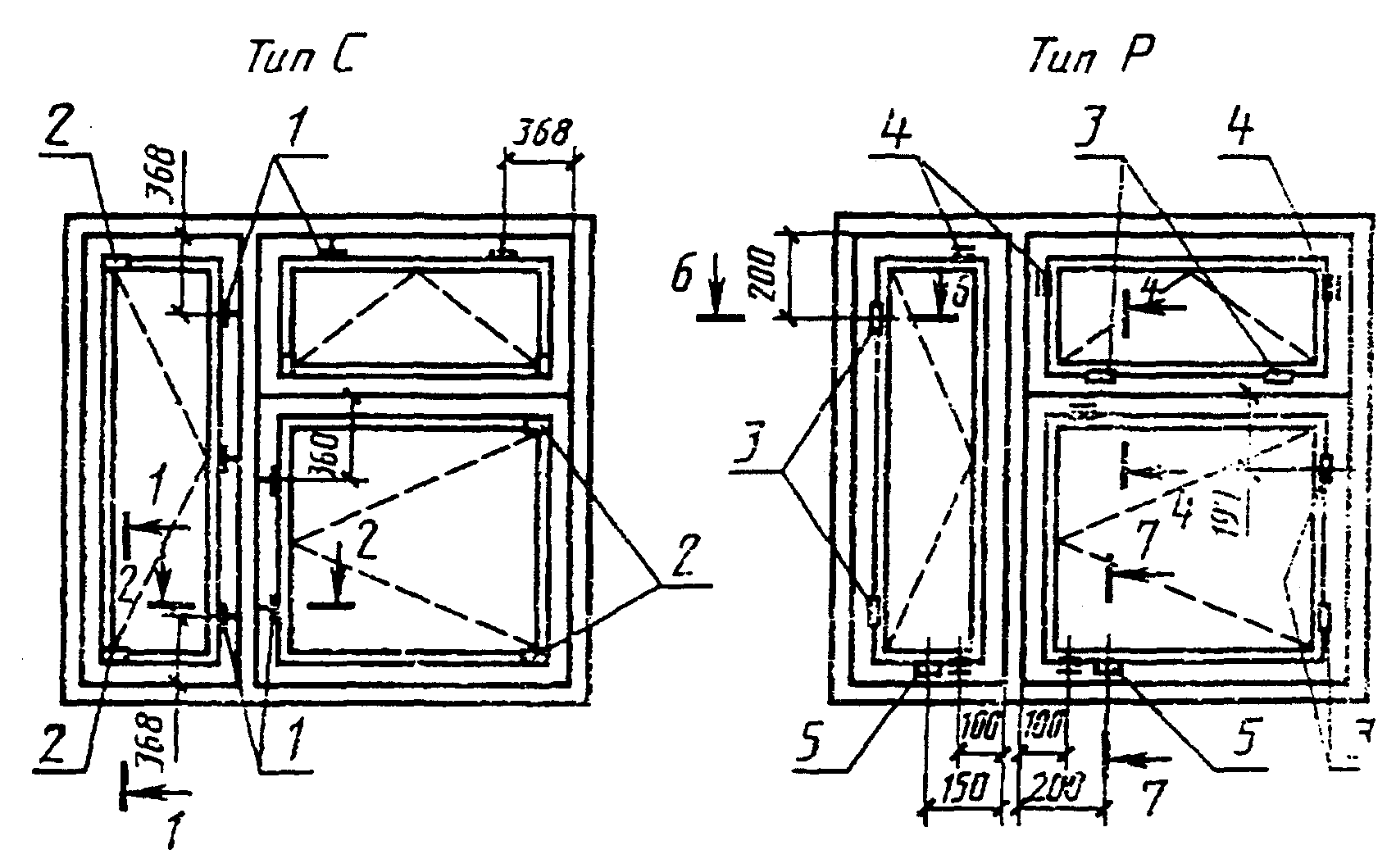

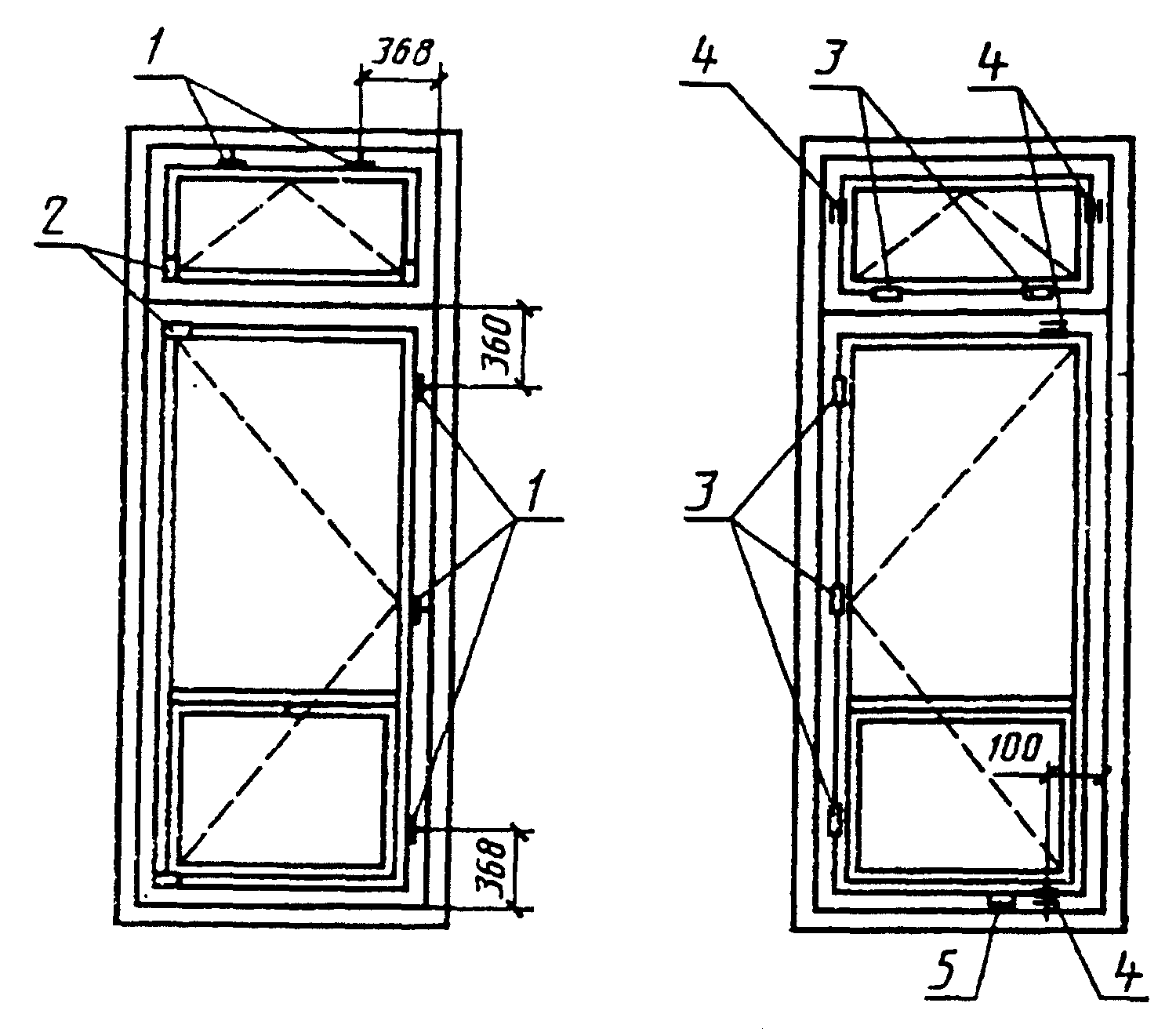

РАСПОЛОЖЕНИЕ ПРИБОРОВ НА АЛЮМИНИЕВЫХ ПЕРЕПЛЕТАХ
В ДЕРЕВОАЛЮМИНИЕВЫХ ОКНАХ И БАЛКОННЫХ ДВЕРЯХ (ПРИМЕРЫ)
1 — завертка врезная типа ЗР1; 2 — петля для спаривания;
3 — петля; 4 — соединитель створок; 5 — компенсатор
1 — завертка врезная типа ЗР1; 2 — петля для спаривания; 3 — петля; 4 — соединитель створок; 5 — компенсатор
