ГОСТ 27921-88 (ИСО 2860-83). Машины землеройные. Минимальные размеры смотровых отверстий
(введен в действие Постановлением Госстандарта СССР от 29.11.1988 № 3875)
Внимание
Документ утратил силу с 1 июля 2014 года в связи с изданием Приказа Росстандарта от 06.09.2013 № 945-ст. Взамен введен в действие ГОСТ ISO 2860-2012. Документ утратил силу с 1 июля 2014 года в связи с изданием Приказа Росстандарта от 06.09.2013 № 945-ст. Взамен введен в действие ГОСТ ISO 2860-2012. Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Введен в действие с 1 января 1990 года.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 27921-88"]:::rst click n0 "https://bukva.ai/docs/gost-27921-88" "ГОСТ 27921-88. Машины землеройные. Минимальные размеры смотровых отверстий (введен в действие Постановлением Госстандарта СССР от 29.11.1988 N 3875)" n1["ГОСТ ISO 2860-2012"]:::doc click n1 "https://bukva.ai/docs/gost-iso-2860-2012" "ГОСТ ISO 2860-2012. Межгосударственный стандарт. Машины землеройные. Минимальные размеры смотровых отверстий (введен в действие Приказом Росстандарта от 06.09.2013 N 945-ст)" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 29 ноября 1988 г. № 3875
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МИНИМАЛЬНЫЕ РАЗМЕРЫ СМОТРОВЫХ ОТВЕРСТИЙ
Earth-moving machinery. Minimum access dimensions
1 января 1990 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Внесен Министерством строительного, дорожного и коммунального машиностроения СССР.
2. Постановлением Государственного комитета СССР по стандартам от 29.11.1988 № 3875 введен в действие государственный стандарт СССР ГОСТ 27921-88, в качестве которого непосредственно применен международный стандарт ИСО 2860-83, с 01.01.1990.
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает минимальные размеры смотровых отверстий на землеройных машинах для прохождения:
Стандарт обеспечивает технический персонал и конструкторов информацией о размерах смотровых отверстий, имеющихся в машинах и оборудовании для выполнения оператором работ по осмотру, регулировке и ремонту машин на месте ее эксплуатации или в мастерской.
На землеройных машинах, предназначенных для эксплуатации в условиях холодного климата, устанавливают бульшие размеры смотровых отверстий для доступа в арктической одежде.
Рекомендуемые размеры смотровых отверстий, основанные на имеющихся антропометрических данных, являются минимальными и соответствуют 95%-ной группе операторов.
В большинстве случаев размеры смотровых отверстий, превышающие размеры, рекомендуемые настоящим стандартом, более полезны и эффективны.
2. МИНИМАЛЬНЫЕ РАЗМЕРЫ СМОТРОВЫХ ОТВЕРСТИЙ
Размеры, указанные в пп. 2.1 - 2.4, являются рекомендуемыми минимальными размерами смотровых отверстий для выполнения ограниченных операций, проводимых через данные отверстия. В зависимости от характера работы, размера и массы деталей отверстия должны быть большего размера.

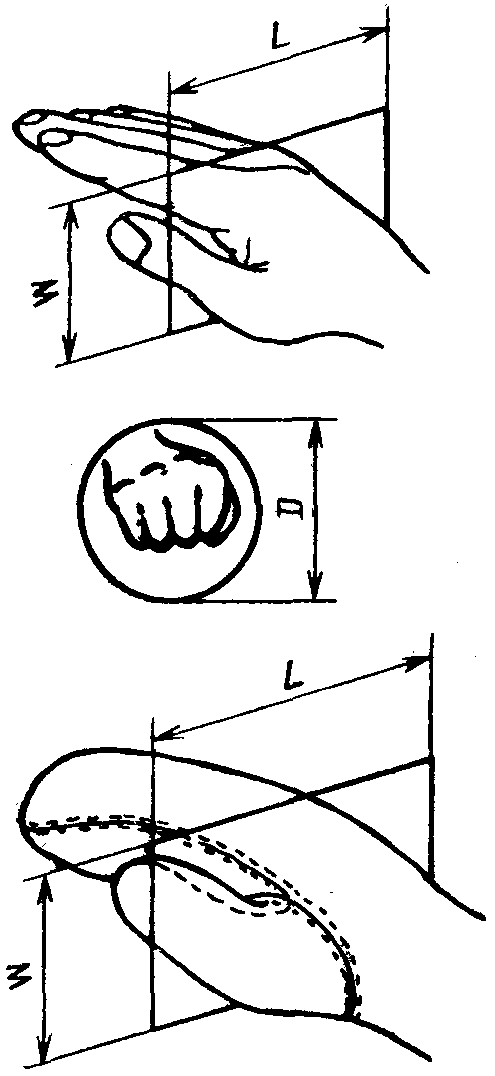

2.1 Отверстия для прохождения кисти руки
(для 95%-ной группы операторов)
| Отверстия для прохождения кисти руки | Минимальные размеры отверстия | |||
| квадратного W = L | круглого D | прямоугольного | ||
| W | L | |||
| Обнаженной В арктической рукавице | 110 150 | 110 150 | 65 100 | 110 150 |
Примечание. Возможно закругление всех углов с максимальным радиусом 25 мм.
2.2 Отверстия для прохождения головы
для прохождения головы (для 95%-ной группы операторов)
| Отверстия для прохождения головы | Минимальные размеры отверстия | |||
| квадратного W = L | круглого D | прямоугольного | ||
| W | L | |||
| Без головного убора В арктической одежде В каске, шлеме | 230 280 310 | 230 300 330 | 210 280 290 | 230 300 330 |
Примечания. 1. Возможно закругление всех углов с максимальным радиусом 25 мм.
2. В арктическую одежду входит шлем и капюшон.

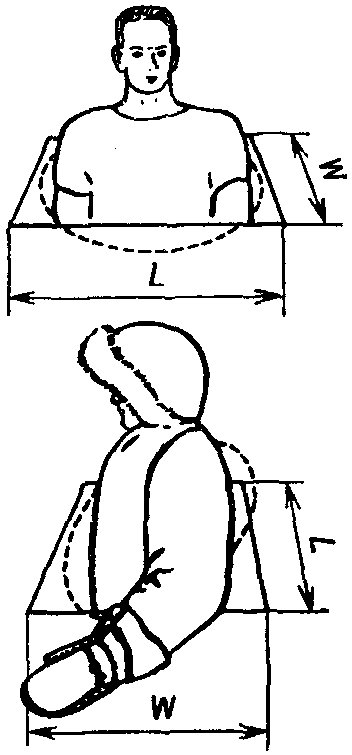

2.3 Отверстия для прохождения туловища
Рекомендуемые минимальные размеры отверстий
для прохождения туловища (для 95%-ной группы операторов)
| Отверстия для прохождения | Минимальные размеры отверстия | |||||
| туловища в одежде | квадратного W = L | круглого D | прямоугольного | эллиптического | ||
| W | L | Малая ось | Большая ось | |||
| Обычной Арктической | 520 600 | 560 650 | 330 470 | 560 650 | 330 470 | 560 650 |
Примечание. Возможно закругление всех углов с максимальным радиусом 25 мм.
2.4 Предел досягаемости отверстий

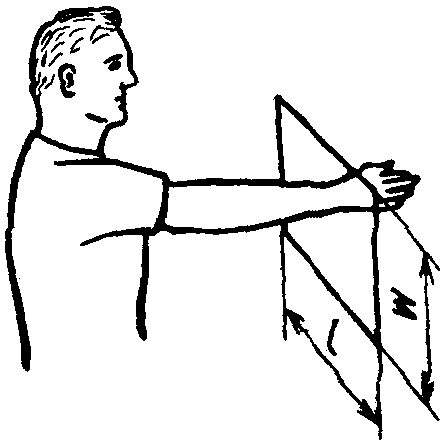

2.4.1 Отверстия для прохождения вытянутой руки
(для 95%-ной группы операторов)
| Отверстия для прохождения руки | Минимальные размеры отверстия | |||
| квадратного W = L | круглого D | прямоугольного | ||
| W | L | |||
| Обнаженной В арктической одежде | 200 250 | 200 250 | 150 200 | 200 250 |
Примечание. Возможно закругление всех углов с максимальным радиусом 25 мм.

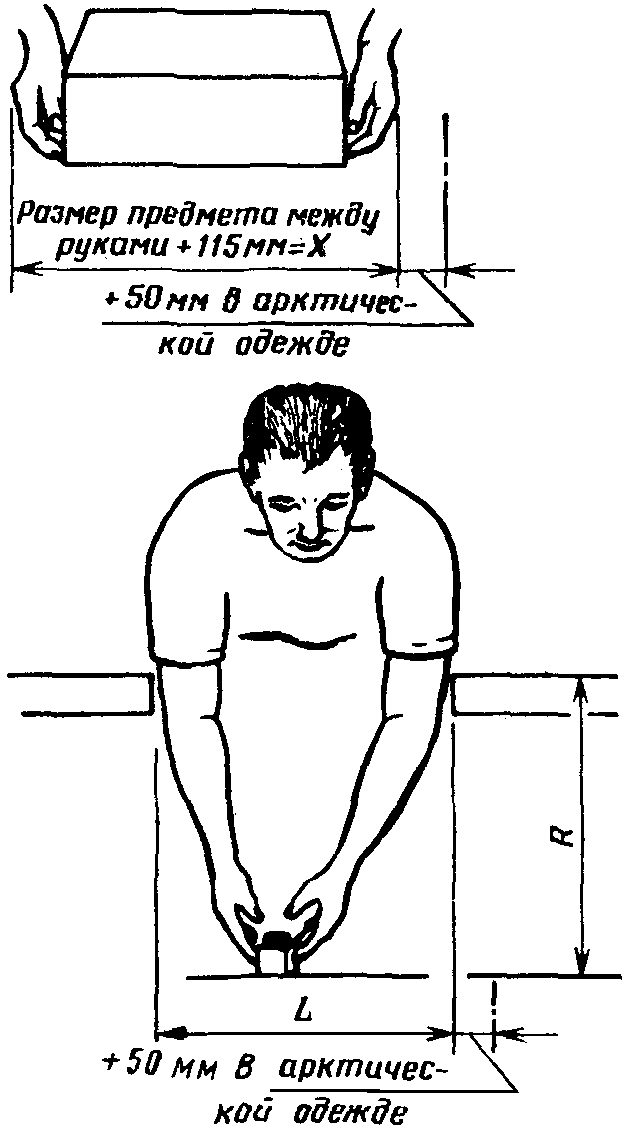

2.4.2 Отверстия для прохождения вытянутых рук
Рекомендуемые минимальные размеры отверстий
для прохождения вытянутых рук
(для 95%-ной группы операторов)
| Отверстия для прохождения вытянутых рук | Минимальные размеры отверстия | ||
| Предел досягаемости R | W <*> | L | |
| В обычной одежде | R | 150 | 200 min 3/4 R + X, но 560 max |
| В арктической одежде | R | 200 | 3/4 R + 50 мм + X, |
| 250 min но 650 max | |||
| X = Размер предмета между руками + 115 мм | |||
