ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТЕКЛО БЕЗОПАСНОЕ ДЛЯ АВТОМОБИЛЕЙ, ТРАКТОРОВ И СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

ОПРЕДЕЛЕНИЕ ОПТИЧЕСКИХ СВОЙСТВ

Safety glass for automobiles, tractors and agricultural machinery. Determination of optical characteristics

ГОСТ 27902-88

1 января 1990 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Внесен Министерством промышленности строительных материалов СССР.

2. Постановлением Государственного комитета СССР по стандартам от 25.11.1988 № 3838 стандарт Совета Экономической Взаимопомощи СТ СЭВ 744-77 «Стекло безопасное для автомобилей, тракторов и сельскохозяйственных машин. Определение оптических свойств» введен непосредственно в качестве государственного стандарта СССР с 01.01.1990.

3. Введен впервые.

Настоящий стандарт распространяется на безопасное стекло для автомобилей, тракторов и сельскохозяйственных машин и устанавливает методы определения светопропускания и смещения вторичного изображения.

1. УСЛОВИЯ ИСПЫТАНИЙ

При отсутствии специальных указаний испытания должны проводиться при следующих условиях:

температура . . . . . . . . . . . . . . . (20 +/- 5) °C;

давление . . . . . . . . . . . . . . . . от 86 до 106 кПа;

относительная влажность воздуха . . . . . (60 +/- 20)%.

2. ОПРЕДЕЛЕНИЕ СВЕТОПРОПУСКАНИЯ

2.1 Сущность метода

Метод состоит в определении нормального светопропускания безопасного стекла \tau_{r} по интенсивности светового потока, пропускаемого испытываемым стеклом.

2.2 Термин и его определение

Нормальное светопропускание \tau_{r} безопасного стекла — это отношение светового потока \Phi_{t} , пропускаемого стеклом, к общему падающему световому потоку \Phi_{i} .

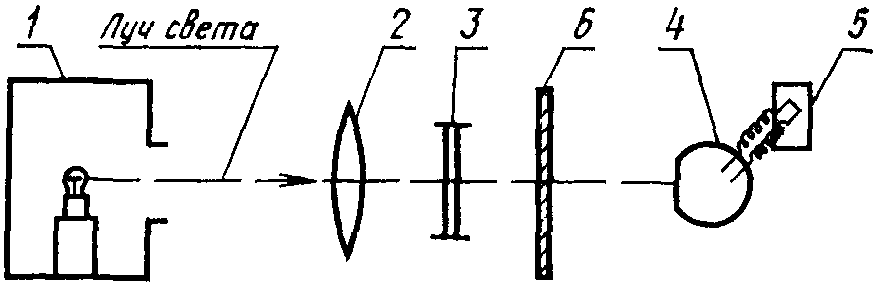

2.3 Аппаратура (черт. 1)

Черт. 1

2.3.1. Источник света 1 — лампа накаливания, нить которой заключена внутри параллелепипеда с размерами 1,5 x 1,5 x 3 мм. Напряжение на клеммах должно обеспечивать цветовую температуру (2856 +/- 50) К. Напряжение должно стабилизироваться в пределах +/- 1/1000. Прибор, используемый для проверки напряжения, должен иметь соответствующую точность.

2.3.2. Оптическая система 2, состоящая из линз с фокусным расстоянием f не ниже 500 мм и скорректированная по хроматической аберрации. Чистая апертура линз не должна превышать f/20. Расстояние между линзами и источником света должно регулироваться для получения строго параллельного пучка.

Диафрагма 3 должна вводиться для ограничения диаметра светового пучка до (7 +/- 1) мм. Диафрагма должна располагаться на расстоянии (100 +/- 50) мм от линзы на противоположной световому пучку стороне. Точка измерений должна быть посредине светового пучка.

2.3.3. Измерительное оборудование. Приемник излучения 4 должен по своей относительной спектральной чувствительности соответствовать стандартному фотометрическому наблюдателю при дневном обзоре, рекомендованному Международной Комиссией по освещению МКО. Чувствительная поверхность приемника должна быть покрыта рассеивающим составом и должна по крайней мере удваивать сечение светового пучка, испускаемого оптической системой. В качестве приемника излучения рекомендуется селеновый фотоэлемент. Если используется интегрирующая сфера, апертура сферы должна по крайней мере удваивать сечение параллельной части пучка.

Линейности приемника и измерительного прибора 5 должны быть равными или отличаться не более чем на 2% от эффективной части шкалы. Приемник должен быть отцентрирован по оси светового пучка. В качестве измерительного прибора рекомендуется гальванометр.

2.4 Проведение испытания

Измерительный прибор приемника следует отрегулировать так, чтобы его показания составили 100 делений шкалы, если безопасное стекло не введено в световую дорожку. Когда свет не попадает на приемник, измерительный прибор должен показывать нуль.

Безопасное стекло 6 вводят между диафрагмой и приемником на расстоянии от приемника приблизительно равном пяти диаметрам приемника и регулируют его положение так, чтобы угол падения светового пучка был равен 0 +/- 5°. Для каждой измеряемой точки отсчитывают количество делений n, показываемое измерительным прибором. Нормальное светопропускание \tau_{r} равно n/100.

2.5. Допускается использовать другую аппаратуру, например, спектрофотометры, и соответствующие методы измерения, обеспечивающие получение того же результата измерения.

2.6 Результат испытания

Нормальное светопропускание \tau_{r} , измеренное в любой точке безопасного стекла, выражают в процентах падающего светового потока.

3. ОПРЕДЕЛЕНИЕ СМЕЩЕНИЯ ВТОРИЧНОГО ИЗОБРАЖЕНИЯ

3.1 Общие требования

Для определения углового смещения вторичного и первичного изображения применяют два метода испытаний:

испытание с помощью мишени;

испытание с помощью коллиматора.

3.2 Испытание с помощью мишени

3.2.1 Сущность метода

Метод состоит в определении смещения вторичного изображения относительно первичного по принципу «Да-нет» при наблюдении освещенной мишени через безопасное стекло.

3.2.2 Аппаратура (черт. 2)

Черт. 2

Освещенная мишень состоит из световой коробки размером 300 x 300 x 150 мм, передняя стенка которой выполнена из стекла, покрытого черной светонепроницаемой бумагой или черной матовой краской. Коробка должна освещаться изнутри подходящим источником света. Внутреннюю поверхность коробки покрывают белой матовой краской.

Мишень на коробке должна иметь одну из следующих форм:

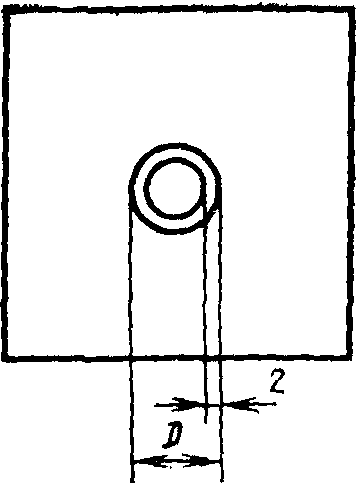

форму освещенного «кольца», наружный диаметр D которого является хордой угла \eta , измеряемого дугой окружности, центр которой находится в точке, расположенной на расстоянии X метров (черт. 3 а);

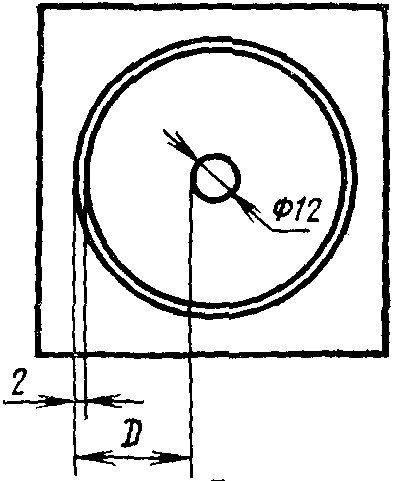

форму освещенного «кольца и пятна», размеры которых таковы, что расстояние D от края пятна до внутренней окружности кольца является хордой угла \eta , измеряемого дугой окружности, центр которой находится в точке, расположенной на расстоянии X метров (черт. 3 б).

Черт. 3

D = X \cdot tg\eta ,

где \eta — предельная величина угла разделения вторичного изображения от первичного, дуговые минуты;

X — расстояние от безопасного стекла до мишени (не менее 7 м).

Допускается использование формы мишени, приведенной на черт. 5, а также замена системы мишени проекционной системой и рассмотрением получаемого изображения на экране.

3.2.3 Проведение испытания

Безопасное стекло помещают на наклонную подставку таким образом, чтобы центр мишени лежал на горизонтальной осевой линии, проходящей через центр проверяемой зоны.

Испытание следует проводить в темной или полутемной комнате. Проверяют по частям всю поверхность безопасного стекла для обнаружения вторичного изображения. Безопасное стекло вращают, чтобы сохранить правильное направление наблюдения. Для наблюдения допускается использовать монокуляр.

3.2.4 Результат испытания

При использовании мишени по черт. 3 а определяют, выходит ли вторичное изображение кольца за пределы касания с наружной частью первичного изображения, т.е. превышена ли предельная величина \eta .

При использовании мишени по черт. 3 б определяют отклонение вторичного изображения пятна от точки касания с внутренним краем круга, т.е. превышена ли предельная величина \eta .

3.3 Испытание с помощью коллиматора

3.3.1 Сущность метода

Метод состоит в определении максимального углового смещения вторичного и первичного изображения при телеметрическом коллимационном испытании.

3.3.2 Аппаратура (черт. 4)

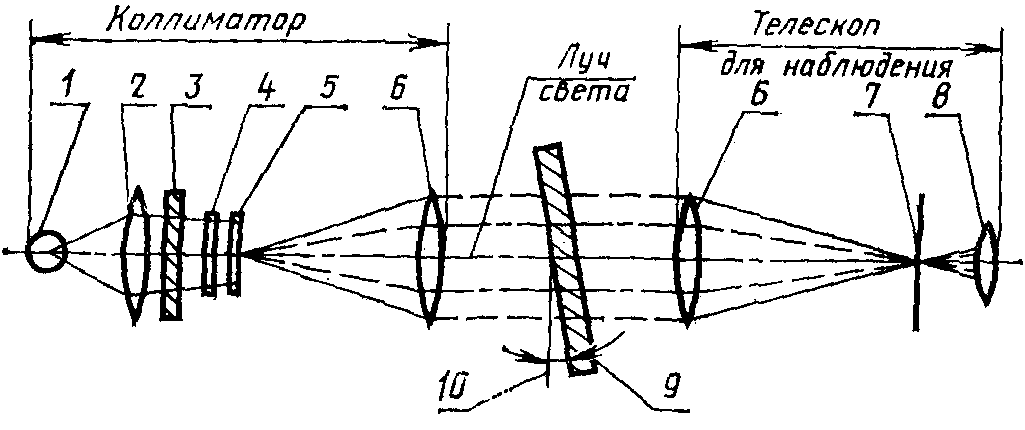

8 — ахроматическая линза, f = 20 мм, апертура <= 10 мм; 9 — безопасное стекло; 10 — угол наклона

Черт. 4

Аппаратура состоит из коллиматора и телескопа, расположенных, как указано на черт. 4.

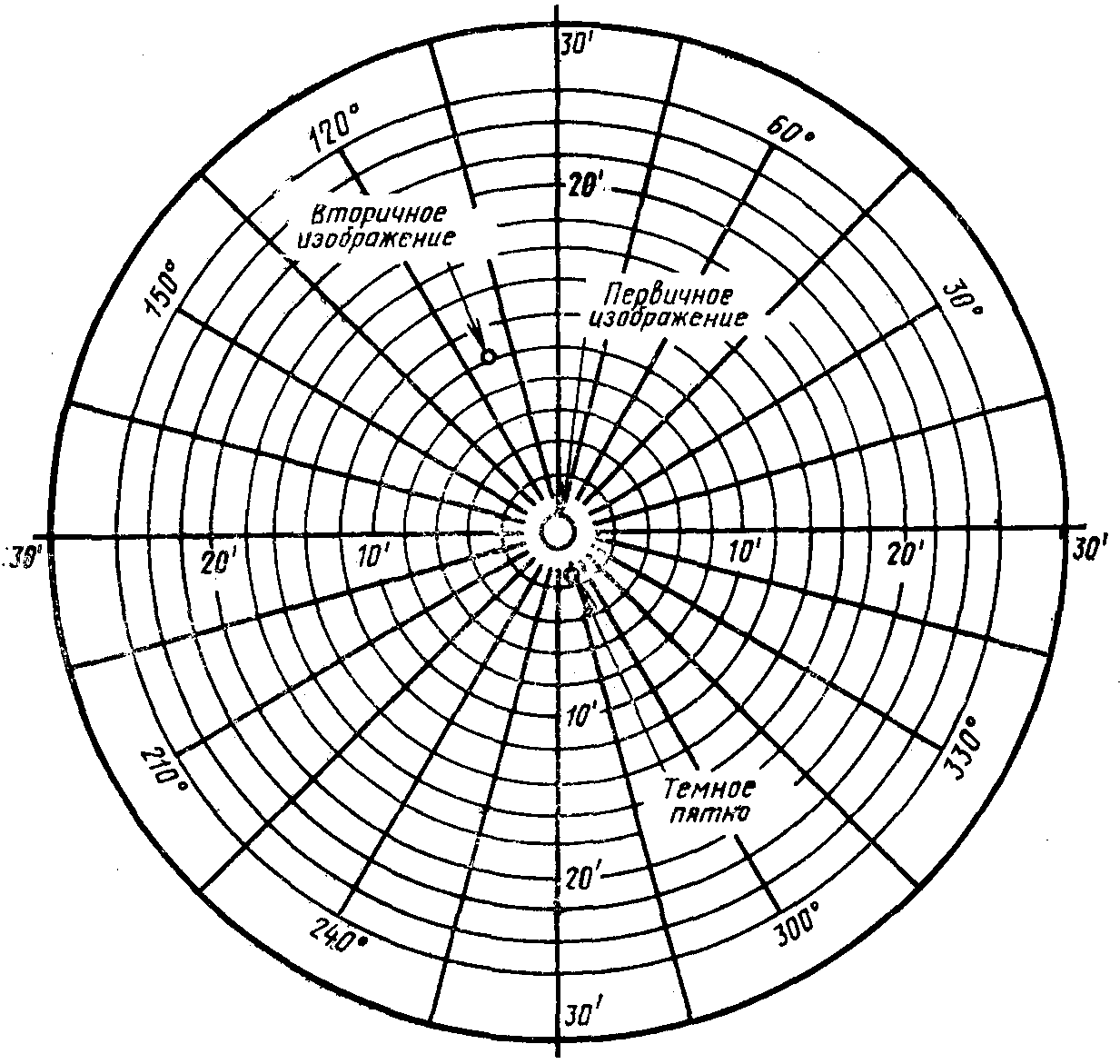

Коллиматор образует в бесконечности изображение полярно-координатной системы с яркой точкой в центре (черт. 5). В фокальной плоскости телескопа для наблюдения имеется непрозрачное пятно с диаметром, несколько превышающим диаметр проецируемого пятна, которое располагается на оптической оси, тем самым затемняя яркое пятно.

Черт. 5

(Расстояние между темным пятном и яркой точкой в центре полярной координатной системы является мерой оптического отклонения).

3.3.3 Проведение испытания

3.3.4 Результат испытаний
